1 TECHNICKÝ KATALOG GRUNDFOS SEG a SEG AUTO ADAPT 0,9 až 4,0 kw 50 Hz

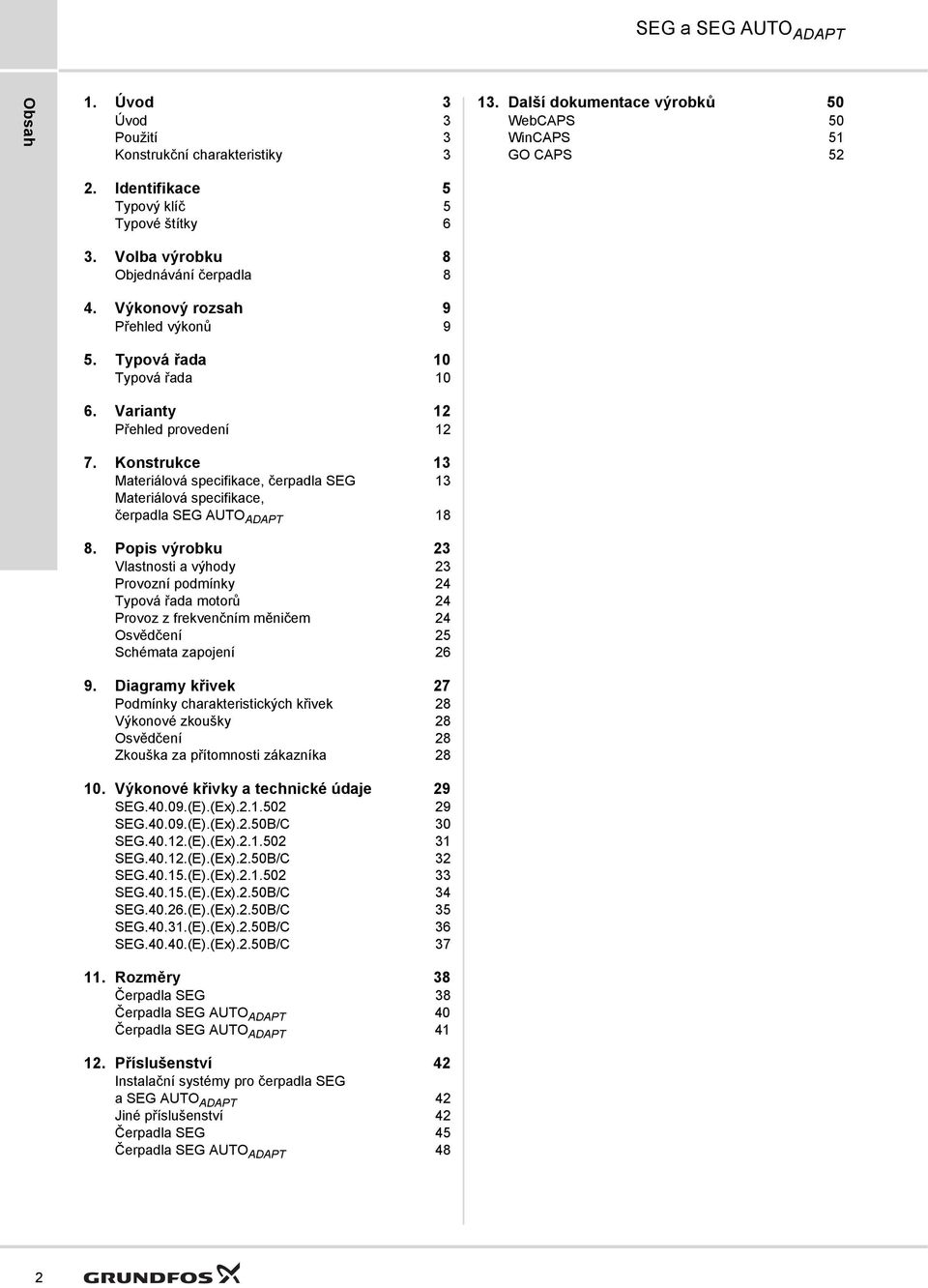

2 SEG a SEG AUTO ADAPT Obsah 1. Úvod 3 Úvod 3 Použití 3 Konstrukční charakteristiky Další dokumentace výrobků 50 WebCAPS 50 WinCAPS 51 GO CAPS Identifikace 5 Typový klíč 5 Typové štítky 6 3. Volba výrobku 8 Objednávání čerpadla 8 4. Výkonový rozsah 9 Přehled výkonů 9 5. Typová řada 10 Typová řada Varianty 12 Přehled provedení Konstrukce 13 Materiálová specifikace, čerpadla SEG 13 Materiálová specifikace, čerpadla SEG AUTO ADAPT Popis výrobku 23 Vlastnosti a výhody 23 Provozní podmínky 24 Typová řada motorů 24 Provoz z frekvenčním měničem 24 Osvědčení 25 Schémata zapojení Diagramy křivek 27 Podmínky charakteristických křivek 28 Výkonové zkoušky 28 Osvědčení 28 Zkouška za přítomnosti zákazníka Výkonové křivky a technické údaje 29 SEG (E).(Ex) SEG (E).(Ex).2.50B/C 30 SEG (E).(Ex) SEG (E).(Ex).2.50B/C 32 SEG (E).(Ex) SEG (E).(Ex).2.50B/C 34 SEG (E).(Ex).2.50B/C 35 SEG (E).(Ex).2.50B/C 36 SEG (E).(Ex).2.50B/C Rozměry 38 Čerpadla SEG 38 Čerpadla SEG AUTO ADAPT 40 Čerpadla SEG AUTO ADAPT Příslušenství 42 Instalační systémy pro čerpadla SEG a SEG AUTO ADAPT 42 Jiné příslušenství 42 Čerpadla SEG 45 Čerpadla SEG AUTO ADAPT 48 2

3 SEG a SEG AUTO ADAPT 1 1. Úvod Úvod Tento technický katalog popisuje kalová čerpadla Grundfos SEG a SEG AUTO ADAPT. Použití Čerpadla SEG a SEG AUTO ADAPT jsou ideální pro použití v řídce osídlených oblastech, kde gravitační kanalizační systémy nejsou k dispozici. Příklady zahrnují malé vesnice, zemědělské oblasti a oblasti se složitou topografií, jako jsou skalnaté terény s velkými rozdíly v úrovních, nebo jakýkoli jiný prostor, kde tlakový systém nabízí výhody. Úvod Obr. 1 Čerpadla SEG a SEG AUTO ADAPT Čerpadla SEG jsou konstruována s řezacím zařízením, které rozmělňuje pevné části na malé kousky tak, aby prošly potrubím o relativně malém průměru. Tato čerpadla jsou vyrobena z odolných materiálů, jako je litina a korozivzdorná ocel. Tyto materiály zajišťují spolehlivý provoz. Čerpadla se dodávají s motory 0,9 kw a většími do 4kW včetně. Jmenovitý průměr výtlačného hrdla čerpadla je DN 40 nebo DN 50. Čerpadla jsou k dispozici pro následující instalace: ponořená instalace na systému automatické spojky ponořená instalace, volně stojící čerpadlo. TM Konstrukční charakteristiky Všechna čerpadla mají následující charakteristické vlastnosti: připojení motoru speciální kabelovou zástrčkou vodotěsná kabelová průchodka z korozivzdorného polyamidu spojovací spona mezi motorem a čerpadlem hřídelová ucpávka typu cartridge ložiska pro těžký provoz s trvalou mazací náplní patentovaný řezací systém zajišťující extrémně vysokou účinnost a spolehlivý provoz systém SmartTrim umožňující rychlé a snadné nastavení vůle oběžného kola s cílem udržet špičkový výkon zabudované teplotní spínače ve vinutích motoru poskytují ochranu proti přehřátí motory v nevýbušném provedení pro instalaci v potenciálně výbušném prostředí. 3

4 1 SEG a SEG AUTO ADAPT Úvod Další vlastnosti SEG AUTO ADAPT Čerpadla SEG AUTO ADAPT obsahují řídící jednotku, snímače a ochranu motoru. Vše, co musíte udělat, je připojit čerpadlo k elektrické napájecí síti. Čerpadla nabízejí následující výhody: zabudované hladinové snímače a snímače provozu nasucho zabudovanou motorovou ochranu střídání čerpadel Jestliže je instalováno několik čerpadel ve stejné nádrži, řídící logika zabudovaná v čerpadle zajišťuje to, že zatížení je rozděleno v průběhu času rovnoměrně mezi čerpadla. výstup alarmového relé Čerpadlo má výstup pro alarmové relé. K dispozici jsou kontakty NC a NO a mohou být použity podle potřeby, např. pro akustické nebo vizuální alarmy. Viz níže uvedená tabulka pro parametry alarmu. Alarm Záznam o alarmu Signální relé Přepětí Podpětí Přetížení Zablokovaný motor/čerpadlo Provoz nasucho Teplota motoru Teplotu elektroniky (Pt1000) Termospínač 1 v motoru Termospínač 2 v motoru Obrácený sled fází Alarm vysoké hladiny Porucha snímače náhodnou zapínací prodlevu v případě obecného výpadku napájení čerpadlo se nezapne, dokud sled fází nebude správný samokalibraci po každém čerpacím cyklu funkci proti zadření Systém proti zadření zapíná čerpadlo v programovaných intervalech, aby se zabránilo zadření oběžného kola. Tato funkce zruší funkci snímače provozu nasucho u verzí do nevýbušného prostředí. funkce po běhu (vypuštění pěny) Funkce po běhu může být použita v programovatelných intervalech, kde je riziko plovoucí vrstvy. Jednotka Grundfos CIU může být trvale nebo dočasně připojena pro změnu výchozího nastavení, umožňující další nastavení nebo čtení protokolu alarmů a provozní parametry, jako je počet zapnutí a provozních hodin. 4

5 SEG a SEG AUTO ADAPT 2 2. Identifikace Typový klíč Typový klíč pokrývá celou řadu kalových čerpadel Grundfos SEG a SEG AUTO ADAPT. Každé čerpadlo SEG je identifikováno pomocí typového klíče. Identifikace Kód Příklad SE G E.Ex SE G [ ] E [ ] Ex 2 1 [ ] B 0C [ ] A B [ ] Typová řada Čerpadla Grundfos na odpadní vody Typ oběžného kola Řezací zařízení na vstupu do čerpadla Výtlak čerpadla Jmenovitý průměr výtlačného hrdla [mm] Výstupní výkon, P2 P2 = číselný kód typového označení / 10 [kw] Zařízení v čerpadle Standard Elektronická verze s funkcí AUTO ADAPT Provedení čerpadla Čerpadlo v normálním provedení (standardní) Čerpadlo do prostředí s nebezpečím výbuchu Počet pólů 2 póly, n = 3000 min -1, 50 Hz Počet fází Jednofázový motor Třífázový motor Síťová frekvence 50 Hz Napájecí napětí a způsob spouštění 230 V, přímé spouštění V, přímé spouštění V, přímé spouštění Generace První generace Druhá generace Třetí generace, atd. Čerpadla patřící k jednotlivým generacím se odlišují konstrukcí, ale jsou podobná, pokud jde o stanovení výkonu. Materiály v čerpadle Standardní materiál čerpadla 5

6 2 SEG a SEG AUTO ADAPT Identifikace Typové štítky Typový štítek obsahuje provozní údaje a schválení aplikovaná u čerpadla. TM Obr. 2 Typový štítek SEG Pol. Popis Pol. Popis 1 Certifikát Ex 15 Certifikát Ex 2 Certifikát Ex číslo 16 Číslo MaPP 3 Typové označení 17 Třída krytí 4 Výrobní číslo 18 Max. instalační hloubka (m) 5 Výrobní kód 19 Max. průtok (l/s) 6 Max. dopravná výška [m] 20 Max. teplota kapaliny ( C) 7 Fáze 21 Jmenovitý výkon (kw) 8 Jmenovitý příkon (kw) 22 Cos φ, zatížení 1/1 9 Otáčky (min -1 ) 23 Jmenovitý proud, 10 Jmenovité napětí, 24 Jmenovitý proud, Y 11 Jmenovité napětí, Y 25 Rozběhový kondenzátor (µf) 12 Frekvence (Hz) 26 Provozní kondenzátor (µf) 13 Čistá hmotnost (kg) 27 Třída izolace / třída oteplení 14 Osvědčení 28 Země původu 6

7 SEG a SEG AUTO ADAPT 2 TM Identifikace Obr. 3 Typový štítek SEG AUTO ADAPT Pol. Popis Pol. Popis 1 Typové označení 15 Provozní kondenzátor (µf) 2 Objednací číslo 16 Osvědčení C-tick** 3 Osvědčení 17 Značka CE 4 Osvědčení ATEX číslo 18 Číslo MaPP 5 Popis IEC Ex 19 Popis Ex 6 Osvědčení EWC Ex číslo 20 Max. instalační hloubka (m) 7 Výrobní kód (rok/týden) 21 Max. průtok (l/s) 8 Třída krytí dle IEC 22 Jmenovitý výkon (kw) 9 Maximální dopravní výška (m) 23 Max. proud (A) 10 Jmenovitý příkon (kw) 24 Cos φ, zatížení 1/1 11 Jmenovité napětí 25 Max. teplota kapaliny ( C) 12 Otáčky (min -1 ) 26 Frekvence (Hz) 13 Čistá hmotnost (kg) 27 Třída izolace / třída oteplení 14 Osvědčení GOST* 28 Země původu * Pouze pro Rusko. ** Pouze pro Austrálii. 7

8 3 SEG a SEG AUTO ADAPT Volba výrobku 3. Volba výrobku Objednávání čerpadla Při objednávání čerpadla je třeba uvážit následujících pět aspektů: typ čerpadla verze čerpadla podle specifických požadavků zákazníka (volitelná položka) příslušenství ovládací jednotka nevýbušné provedení. Typ čerpadla Po provedené volbě typu čerpadla můžete přikročit kurčení specifického čerpadla, které nejlépe vyhoví vašim potřebám. Přitom se řiďte pokyny, které jsou uvedeny v části Typová řada na straně 10 a Typový klíč na straně 5. Níže uvedený seznam vám dává detailní popis čerpadla, který dostanete, objednáte-li si např. následující čerpadlo: Čerpadlo Objednací číslo SEG Čerpadlo, jak je uvedeno v typovém klíči. 10 metrů kabelu. Barevný nátěr: NCS 9000/N (černá), RAL 9005, lesklý kód 30, tloušťka 100 μ. Teplotní spínače zabudované do vinutí motoru. Zkoušeno podle ISO 9906:2012 stupeň 3B. Viz část Výkonové křivky a technické údaje, strana 29, pro výběr čerpadla. Poznámka: Specifické údaje o čerpadle lze nalézt také na (WebCAPS) zadáním objednacího čísla produktu Další informace o WebCAPS, viz strana 49. Verze čerpadel podle specifických požadavků zákazníka Čerpadla lze modifikovat tak, aby vyhověla individuálním požadavkům zákazníků. Takto lze upravit celou řadu charakteristických vlastností čerpadel jako např. modifikace na verze v nevýbušném provedení, přizpůsobení délky napájecího kabelu nebo speciální materiálové provedení. Příslušenství V závislosti na typu instalace a variantě čerpadla může být požadováno příslušenství. Viz část Příslušenství, strana 42, pro volbu správného příslušenství. Poznámka: U objednaného příslušenství nezajišťuje výrobce montáž. Řídící jednotka Dodáváme tyto řídící jednotky: SEG Dedicated Controls. Viz strana 45. LC a LCD 107 provozované s pneumatickými měřicími zvony Viz strana 45. LC a LCD 108 provozované s plovákovými spínači. Viz strana 45. LC a LCD 110 provozované pomocí elektrod. Viz strana 45. CU 100. Viz strana 46. SEG AUTO ADAPT Zabudovaná řídící jednotka. Viz strana 47. Jednotka Grundfos CIU. Viz strana 47. Grundfos GO Remote control. Viz strana 47. Verze v nevýbušném provedení Obě řady čerpadel je možno dodat v nevýbušném provedení. SEG a SEG AUTO ADAPT Čerpadla SEG jsou vybavena Evropskou CE 0344 II 2G a Ex d IIB T4 X ochranou proti výbuchu, klasifikace dle ČSN EN Čerpadla SEG je také možno dodat pro země IEC (Austrálie) s klasifikací ochrany proti výbuchu Ex nc II T3 podle IEC 79-15:1987 (odpovídající AS 2380,9). Čerpadla SEG AUTO ADAPT jsou vybavena Evropskou klasifikací ochrany proti výbuchu CE G a Ex bcd ib IIB T4 Gb podle EN a EN Čerpadla SEG AUTO ADAPT je možno také dodat pro země IEC (Austrálie a jiné) s klasifikací ochrany proti výbuchu Ex d IIB T4 Gb podle IEC a IEC

9 SEG a SEG AUTO ADAPT 4 4. Výkonový rozsah Přehled výkonů Obrázek 4 ukazuje rozsah výkonů čerpadel SEG a SEG AUTO ADAPT, stejně jako verze s ochranou proti explozi. To dává přehled o různých velikostech. Výkonový rozsah p [kpa] H [m] SEG Hz ISO 9906:2012 3B Q [l/s] Q [m³/h] TM Obr. 4 Výkonový rozsah Čerpadla s kanálovým kolem Číslo křivky SEG SEG B/C 09.3 SEG SEG B/C 12.3 SEG SEG B/C 15.3 SEG B/C 26.3 SEG B/C 31.3 SEG B/C

10 5 SEG a SEG AUTO ADAPT Typová řada 5. Typová řada Typová řada Čerpadla SEG Typ čerpadla Napájecí napětí [V] Čerpadla SEG v nevýbušném provedení Příslušenství, viz část Příslušenství, strana 42. Metoda spouštění Délka kabelu [m] Tepelná ochrana Objednací číslo SEG x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG C 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG C 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG C 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG C 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG C 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG C 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG B 3 x Spínání přímé (DOL) 10 Tepelný spínač Typ čerpadla Napájecí napětí [V] Metoda spouštění Délka kabelu [m] Tepelná ochrana Objednací číslo SEG Ex x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG Ex x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG Ex.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač

11 SEG a SEG AUTO ADAPT 5 Čerpadla SEG AUTO ADAPT Typ čerpadla Napájecí napětí [V] Metoda spouštění Délka kabelu [m] Tepelná ochrana Objednací číslo SEG E x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG E.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG E x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG E.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG E x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG E.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG E.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG E.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač SEG E.2.50B 3 x Spínání přímé (DOL) 10 Tepelný spínač Typová řada Čerpadla SEG AUTO ADAPT v nevýbušném provedení Typ čerpadla Napájecí napětí [V] Příslušenství, viz část Příslušenství, strana 42. Metoda spouštění Délka kabelu [m] Tepelná ochrana Objednací číslo SEG E.Ex x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG E.Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG E.Ex x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG E.Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG E.Ex x 230 Spínání přímé (DOL) 10 Tepelný spínač SEG E.Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG E.Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG E.Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač SEG E.Ex.2.50B 3 x 400 Spínání přímé (DOL) 10 Tepelný spínač

12 6 SEG a SEG AUTO ADAPT Varianty 6. Varianty Přehled provedení Motor Standardní kabely Kabel B, 4 G 1,5 mm x 1 mm 2 Kabely Ex Kabel B, 4 G 1,5 mm x 1 mm 2, Ex Stíněné silové kabely pro frekvenční měniče Stíněný kabel B, Ex Ochrana kabelu Pro 7-žilový kabel Zvláštní motory Speciální napětí s nebo bez PTC, atd. 15 m 20 m 25 m 30 m 40 m 50 m 15 m 20 m 25 m 30 m 40 m 50 m 10 m 15 m 20 m 25 m 30 m 40 m Zkoušky Zkouška při předepsaném zatížení podle standardní křivky oběžného kola Doplňková zkouška celé QH křivky (včetně zápisu) 5 až 10 průtoků z výkonové křivky čerpadla. Různé standardní zkoušky Účinnost zaručovaná Grundfosem. ISO 9906:2012 stupeň 3B. Zkouška za přítomnosti zákazníka Kontaktujte Grundfos. Poznámka: Pro přizpůsobený provozní bod nebo jiný stupeň s 5 bodovým certifikátem, nutno objednat spolu s čerpadlem. Osvědčení Osvědčení o čerpadle s certifikací ATEX Special zpráva Grundfos. Kontaktujte Grundfos. Osvědčení o shodě s objednávkou Dle normy EN 10204, 2.1. Osvědčení o čerpadle Dle normy EN 10204, 2.2. Osvědčení o kontrole Dle normy EN Protokol o materiálové specifikaci Dle normy EN B. Materiálová specifikace s osvědčením Dle normy EN Informace dodavatele o materiálu. Inspekční osvědčení Lloyds Register Dle normy EN Inspekční osvědčení DNV (Det Norske Veritas) Dle normy EN Inspekční osvědčení Germanisher Lloyd Dle normy EN Inspekční osvědčení American Bureau of Shipping Dle normy EN Inspekční osvědčení Bureau Veritas Dle normy EN Registro Italiano Navale Argenture Dle normy EN Zkušební certifikát jiné 3. strany Kontaktujte Grundfos. Různé Speciální balení Speciální typový štítek Další varianty Chemická odolnost hřídelové ucpávky Chemická odolnost čerpadla Vnitřní povrchová úprava Vrchní nátěr Kontaktujte Grundfos. Kontaktujte Grundfos. Kontaktujte Grundfos. FKM, standard (NBR). FKM, standard (NBR). Keramické povlakování (oběžné kolo a těleso čerpadla). Zvláštní potažení epoxidem (CED) Černá (RAL 9005). Jiná barva. 12

13 SEG a SEG AUTO ADAPT 7 7. Konstrukce Materiálová specifikace, čerpadla SEG Čísla pozic v níže uvedené tabulce se vztahují na výkresy řezů a rozložených pohledů na následujících stranách. Konstrukce Pol. Popis Materiál Norma EN AISI/ASTM 6a Kolík Korozivzdorná ocel - - 7a Nýt Korozivzdorná ocel - - 9a Pero Korozivzdorná ocel a O-kroužky NBR Řezací kroužek Korozivzdorná ocel Řezací hlava Korozivzdorná ocel Stator Oběžné kolo Litina EN-JL Těleso čerpadla Litina EN-JL Těleso statoru Litina EN-JL Držák hřídelové ucpávky Litina EN-JL Pojistný kroužek Korozivzdorná ocel Stavěcí matice Korozivzdorná ocel Typový štítek Korozivzdorná ocel Stahovací spona Korozivzdorná ocel O-kroužek NBR Pouzdro Korozivzdorná ocel Těsnicí kroužek NBR Hřídelová ucpávka Primární ucpávka (0,9 až 1,5 kw): SiC/SiC Sekundární ucpávka (0,9 až 1,5 kw): Gufero kroužek, NBR Primární ucpávka (2,6 až 4,0 kw): SiC/SiC - - Sekundární ucpávka (2,6 až 4,0 kw): uhlík/oxid hliníku Jiné komponenty: NBR, korozivzdorná ocel 107 O-kroužky NBR a Pojistný kroužek Korozivzdorná ocel a Komplet statoru v tělese Ložisko Až do 1,5 kw včetně: ,6 kw a vyšší: a - - Rozpěrný kroužek Korozivzdorná ocel 153b Ložisko Až do 1,5 kw včetně: ,6 kw a vyšší: Olejová komora Tlačná pružina Ocel O-kroužek NBR Rotor/hřídel Část hřídele u rotoru: ocel Konec hřídel u hydrauliky: Korozivzdorná ocel Šroub Ocel a Podložka Ocel Vnitřní část zástrčky PET Vnější část zástrčky CR-pryž, kabel H07RN-F CF-8 188a Šroub Korozivzdorná ocel Zvedací konzola Korozivzdorná ocel CF Olejová zátka Korozivzdorná ocel a Olej Shell Ondina X Těsnění Nylon Pojistná podložka Korozivzdorná ocel O-kroužek NBR - - Nátěr Dvousložkový epoxid

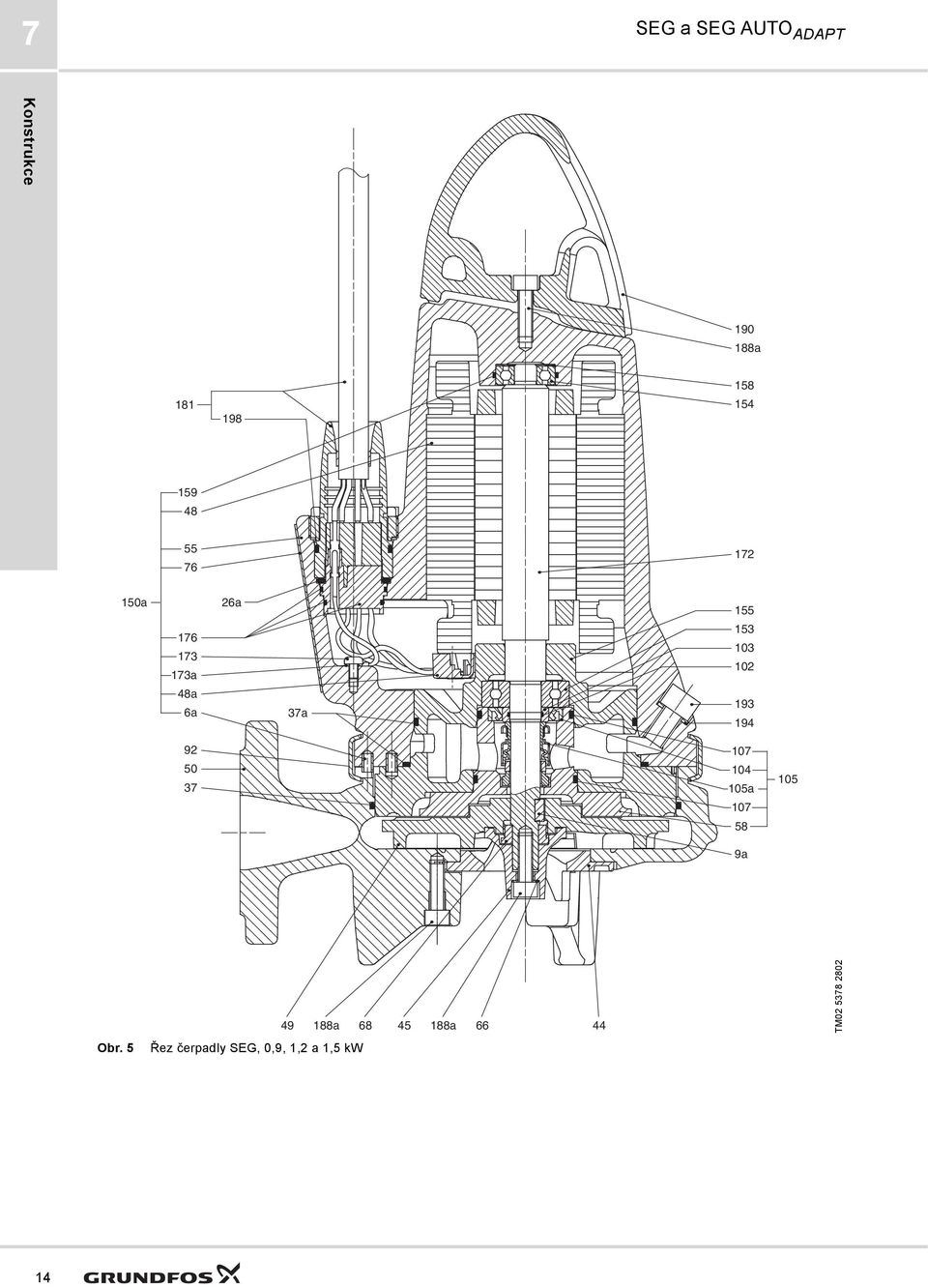

14 7 SEG a SEG AUTO ADAPT Konstrukce a a a 48a 6a 26a 37a a a a a TM Obr. 5 Řez čerpadly SEG, 0,9, 1,2 a 1,5 kw 14

15 SEG a SEG AUTO ADAPT Konstrukce 26a 188a a a a a 7a a a 6a a a 50 37a a a 188a TM Obr. 6 Rozložený pohled čerpadel SEG, 0,9, 1,2 a 1,5 kw 15

16 7 SEG a SEG AUTO ADAPT Konstrukce a a a 26a a 6a 37a b a 49 9a a a TM Obr. 7 Řez čerpadly SEG, 2,6, 3,1 a 4,0 kw 16

17 SEG a SEG AUTO ADAPT Konstrukce 26a 188a a a 153b a a a 7a a a 6a a 50 37a a a 188a 102 TM Obr. 8 Rozložený pohled čerpadel SEG, 2,6, 3,1 a 4,0 kw 17

18 7 SEG a SEG AUTO ADAPT Konstrukce Materiálová specifikace, čerpadla SEG AUTO ADAPT Čísla pozic v níže uvedené tabulce se vztahují na výkresy řezů a rozložených pohledů na následujících stranách. Pol. Popis Materiál Norma EN AISI/ASTM 6a Kolík Korozivzdorná ocel - - 7a Nýt Korozivzdorná ocel - - 9a Pero Korozivzdorná ocel a O-kroužky NBR Řezací kroužek Korozivzdorná ocel Řezací hlava Korozivzdorná ocel Stator a Svorkovnice Oběžné kolo Litina EN-JL Těleso čerpadla Litina EN-JL Těleso statoru Litina EN-JL Držák hřídelové ucpávky Litina EN-JL Pojistný kroužek Korozivzdorná ocel Stavěcí matice Korozivzdorná ocel Typový štítek Korozivzdorná ocel a Elektronická jednotka b O-kroužek Stahovací spona Korozivzdorná ocel O-kroužek NBR Pouzdro Korozivzdorná ocel Těsnicí kroužek NBR /105a Hřídelová ucpávka * Pouze jednofázová čerpada. ** Čerpadla odolná proti výbuchu mají dva snímače provozu nasucho. Primární ucpávka (0,9 až 1,5 kw): SiC/SiC Sekundární ucpávka (0,9 až 1,5 kw): Gufero kroužek, NBR Primární ucpávka (2,6 až 4,0 kw): SiC/SiC Sekundární ucpávka (2,6 až 4,0 kw): uhlík/oxid hliníku Jiné komponenty: NBR, korozivzdorná ocel O-kroužky NBR a Pojistný kroužek Korozivzdorná ocel Ložisko Až do 1,5 kw včetně: ,6 kw a vyšší: Ložisko Až do 1,5 kw včetně: ,6 kw a vyšší: Olejová komora Tlačná pružina Ocel O-kroužek NBR b Snímač Pt1000 s držákem c Provozní kondenzátor a snímač Pt1000 s držákem* 172 Rotor/hřídel Část hřídele u rotoru: ocel Konec hřídel u hydrauliky: Korozivzdorná ocel Šroub Ocel a Podložka Ocel Zemnicí šroub a Podložka Vnitřní část zástrčky PET Vnější část zástrčky CR-pryž, kabel H07RN-F CF-8 188a Šroub Korozivzdorná ocel Zvedací konzola Korozivzdorná ocel CF Olejová zátka Korozivzdorná ocel a Olej Shell Ondina X Těsnění Nylon O-kroužek NBR Matice šroubení Ocel Snímače provozu nasucho** a O-kroužek NBR CF-8 285b Stavěcí šroub Hladinový snímač b O-kroužek c Stavěcí šroub Vysoušecí sáček Nátěr Dvousložkový epoxid

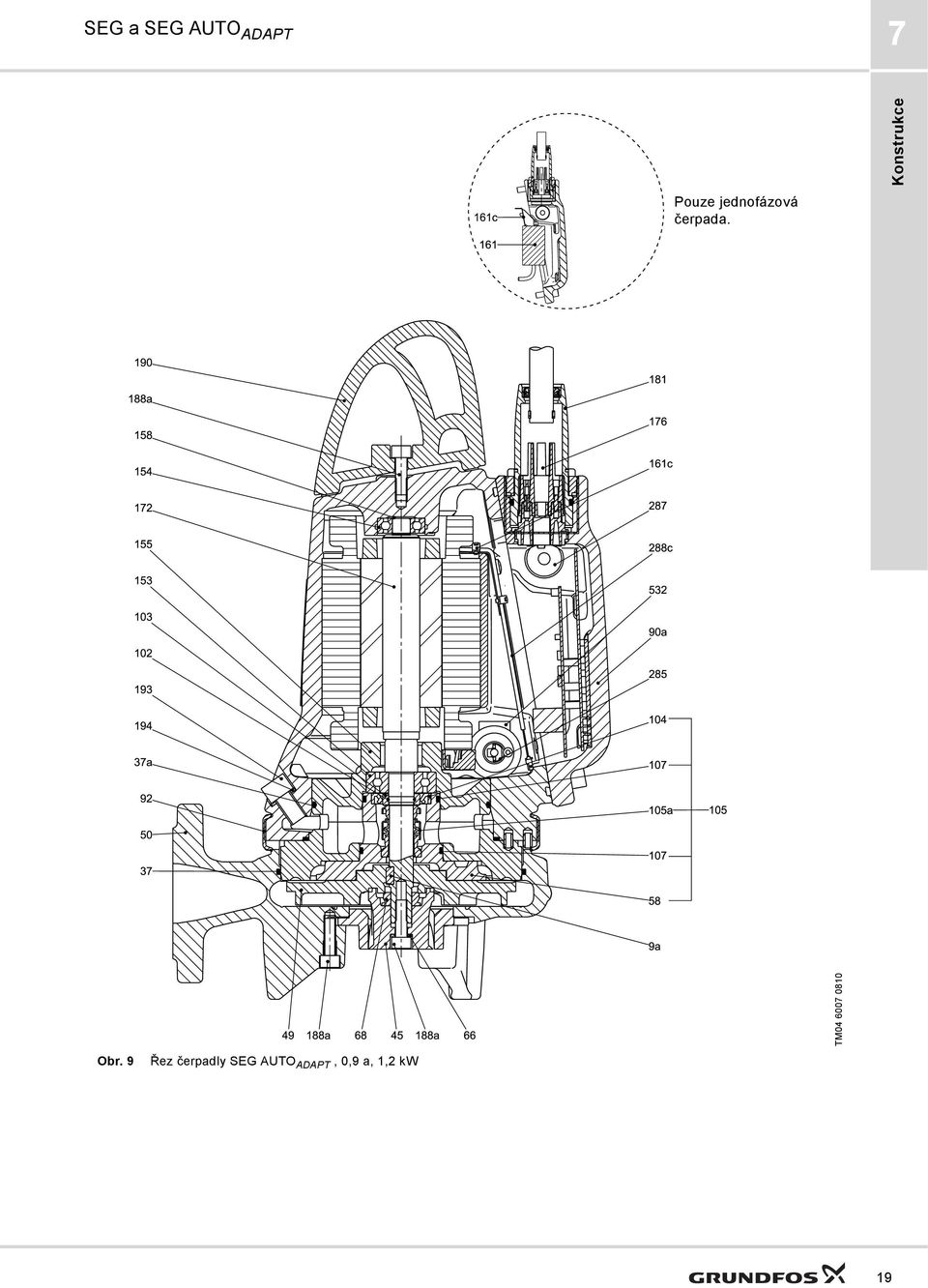

19 SEG a SEG AUTO ADAPT 7 Konstrukce Pouze jednofázová čerpada. TM Obr. 9 Řez čerpadly SEG AUTO ADAPT, 0,9 a, 1,2 kw 19

20 7 SEG a SEG AUTO ADAPT Konstrukce TM Obr. 10 Rozložený pohled čerpadel SEG AUTO ADAPT 0,9, 1,2 a 1,5 kw 20

21 SEG a SEG AUTO ADAPT 7 TM Konstrukce Obr. 11 Řez čerpadly SEG AUTO ADAPT 2,6, 3,1 a 4,0 kw 21

22 7 SEG a SEG AUTO ADAPT Konstrukce TM Obr. 12 Rozložený pohled čerpadel SEG AUTO ADAPT 2,6, 3,1 a 4,0 kw 22

23 SEG a SEG AUTO ADAPT 8 8. Popis výrobku Vlastnosti a výhody Kuličková ložiska Kuličková ložiska jsou opatřena trvalou náplní mazacího tuku. Horní ložiska: SEG Až do 1,5 kw včetně: Jednořadá kuličková ložiska SEG a SEG jednofázová 1,5 kw Až do 1,5 kw včetně: Jednořadá kuličková ložiska ,6 kw a vyšší: Jednořadá kuličková ložiska Spodní ložiska: Až do 1,5 kw včetně: Jednořadá kuličková ložiska ,6 kw a vyšší: Kuličková ložiska s kosoúhlým stykem Hřídelová ucpávka Řadu SEG je možno dodat se dvěma variantami ucpávek hřídele. Obě varianty jsou vybaveny ucpávkami typu cartridge. Hřídelová ucpávka odděluje motor od čerpané kapaliny. Čerpadla do 1,5 kw včetně mají mechanickou ucpávku hřídele karbid křemíku/karbid křemíku (SiC/SiC) jako primární ucpávku a břitové těsnění jako sekundární ucpávku. V souvislosti se servisem jsou břitová těsnění a mechanické hřídelové ucpávky dodávány jako vyměnitelná jednotka připravená k montáži. Čerpadla 2,6 kw a výše mají dvojitou ucpávku, skládající se z mechanické ucpávky SiC/SiC jako primární ucpávka a mechanické hřídelové ucpávky uhlík/oxid hlinitý jako sekundární ucpávka. Motor Motor je vodotěsný, zcela uzavřený. Třída izolace: F (155 C). Teplotní třída: F (105 C). Třída krytí: IP68. Motorová ochrana a snímače viz část Snímače. Napájecí kabely Standardní kabel Vnější Poloměr ohybu průměr Typ kabelu kabelu Pevný Volný [mm] Lyniflex 4 G 1,5 mm x 1 mm 2 15,5 ± 0, Kabel EMC Vnější Poloměr ohybu průměr Typ kabelu kabelu Pevný Volný [mm] 3G3GC3G-F3x1AiC+4 G 2,5 mm 2 17,5 ± 0, Standardně jsou kabely 10 m dlouhé. Kabely jiných délek dodáváme na zvláštní objednávku. Viz část Přehled provedení, strana 12. Počet a velikosti kabelů závisí na velikosti motoru. Kabelová průchodka Kabelová průchodka z korozivzdorné oceli je upevněna spojovací maticí. Tato matice a O-kroužky zajišťují těsnost proti vnikání kapaliny. Matice a O-kroužky zajišťují utěsnění proti vniknutí kapaliny. Zátka je vyplněna speciálním materiálem, který je vsazen do konektoru kolem vedení kabelu. Tím se zabrání vniknutí kapaliny do motoru přes kabel vpřípadě přerušení kabelu nebo nešetrným zacházením v souvislosti s instalací či servisem. Snímače SEG Standardně má čerpadlo dva teplotní spínače umístěné ve vinutích motoru k ochraně motoru proti přehřátí. SEG AUTO ADAPT Standardně čerpadlo obsahuje následující: Jeden analogový snímač absolutního tlaku Jeden snímač provozu nasucho Čerpadla odolná proti výbuchu mají dva snímače provozu nasucho. Snímač(e) provozu nasucho, je (jsou) použit(y) pro indikaci úrovně vypínací hladiny v prvním čerpacím cyklu, aby se zabránilo provozu nasucho. U standardních provedení, snímač provozu nasucho může být zrušen pomocí volitelné jednotky CIU, v případě, že je riziko plovoucí vrstvy. Dvě sady teplotních spínačů umístěných ve vinutích statoru ochraňují motor proti přehřátí Dva snímače Pt1000 pro analogové měření Zabudovaná ochrana motoru I 2 (t) jako zvláště bezpečná. Popis výrobku 23

24 8 SEG a SEG AUTO ADAPT Popis výrobku Provozní podmínky Čerpadla jsou konstruována pro přerušovaný provoz (S3). Pokud jsou zcela ponořená, mohou čerpadla pracovat nepřetržitě (S1). S1 S3 Čerpané kapaliny Hodnota ph: 4 až 10. Teplota kapaliny: 0 C až +40 C. Jestliže je čerpaná kapalina s větší hustotou a/nebo kinematickou viskozitou větší než voda, použijte motory s odpovídajícími většími výkony. Krátkodobě (max. 3 minuty) jsou dovoleny teploty až 60 C (platí jen pro verze čerpadel v normálním provedení). Hladina akustického tlaku Hladina akustického tlaku čerpadla je nižší, než mezní hodnoty uvedené EC Machinery Directive (2006/42/EC). Obr. 13 Provozní úrovně S3, přerušovaný provoz: Provoz S3 je řada stejných cyklů (TC), každý s konstantním zatížením po určitou dobu, po které následuje přestávka. Tepelná rovnováha není vprůběhu cyklu dosažena. Viz obr. 13. Provoz Vypnuto Obr. 14 Provoz S3 S1, nepřetržitý provoz: V tomto provozním režimu může čerpadlo pracovat nepřetržitě bez zastavení za účelem ochlazení. Pri plném ponoření je čerpadlo dostatečně chlazeno okolní kapalinou. Viz obr. 15. P TC TM TM Typová řada motorů Výkon [kw] Počet pólů 0,9 2 1,2 2 1,5 2 2,6 2 3,1 2 4,0 2 Provoz z frekvenčním měničem Tato část se týká pouze čerpadel SEG. Poznámka: Čerpadla SEG AUTO ADAPT se nesmí používat s frekvenčním měničem. V zásadě všechna třífázová čerpadla, mimo verzí AUTO ADAPT, se mohou připojit k frekvenčnímu měniči. Provoz s frekvenčním měničem však často vystaví izolační systém motoru vyššímu zatížení a způsobí vyšší hlučnost motoru než obvykle, což je zapříčiněno vířivými proudy vznikajícími v důsledku špiček napětí. Kromě toho budou velké motory poháněné frekvenčním měničem zatíženy ložiskovými proudy. Provoz s frekvenčním měničem bude mít vliv na účinnost řezacího systému. Více informací, viz instalační a provozní předpisy pro příslušný frekvenční měnič na (WebCAPS). t TM Obr. 15 Provoz S1 24

25 SEG a SEG AUTO ADAPT 8 Osvědčení Standardní provedení čerpadel SEG a SEG AUTO ADAPT bylo zkoušeno VDE. Standardní verze SEG odolná proti výbuchu byla schválena KEMA podle směrnic ATEX. Čerpadla SEG AUTO ADAPT byla schválena DEKRA podle ATEX. Související normy pro schvalovací řízení Standardní verze SEG jsou schváleny LGA (oznámený subjekt v rámci Construction Products Directive) podle normy EN a SEG verze AUTO ADAPT jsou schváleny LGA dle EN a EN Certifikát Ex Klasifikační označení stupně ochrany čerpadla SEG před výbuchem v Evropě je CE 0344 T4 X. Vhodnost pro použití v prostředí s potenciálním II 2 G Ex d IIB nebezpečím výbuchu pro čerpadla SEG AUTO ADAPT je Evropská CE 0344 II 2 G Ex bcd IIB T4 Gb. Popis výrobku Směrnice/norma Kód Popis ATEX Harmonizované evropské normy EN CE 0344 = Označení shody CE dle směrnice ATEX 94/9/EC, příloha X je číslo příslušného orgánu, který provedl certifikaci shody kvality z požadavky normy ATEX. = Označení ochrany proti výbuchu. II = Skupina zařízení podle směrnice ATEX, dodatek II, bod 2,2, definující požadavky platné u zařízení v této skupině. 2 = Skupina zařízení podle směrnice ATEX, dodatek II, bod 2,2, definující požadavky platné u zařízení v této kategorii. G = Výbušné atmosféry způsobené plyny, výpary nebo mlhami. Ex = Zařízení je v souladu s harmonizovanými evropskými normami. b = Kontrola zápalných zdrojů dle EN : c = Konstrukční bezpečnost podle EN :2003 a EN :2009. d = Ohnivzdorné krytí podle normy EN :2007 ib = Jiskrová bezpečnost dle EN :2007. II = Vhodné pro použití ve výbušné atmosféře (s výjimkou dolů). B = Klasifikace plynů podle EN : 2006, příloha A. Skupina plynů B obsahuje skupinu plynů A. T4 = Maximální povrchová teplota je 135 C podle EN :2006. Gb = Úroveň ochranného vybavení (IEC). X = Zařízení je vystaveno speciálním podmínkám pro bezpečné použití. Tyto podmínky jsou uvedeny vosvědčení a v instalačním a provozním návodě. Země IEC (Austrálie a jiné) Ex verze čerpadel SEG určené pro Austrálii jsou schváleny pod označením Ex nc II T3 podle IEC (odpovídá AS 2380,9). Směrnice/norma Kód Popis IEC 79-15:1987 Ex = Zařízení je v souladu s harmonizovanými evropskými normami. n = Nejiskřící prostředí podle AS :1991, část 3 (IEC 79-15:1987) C = Okolí je dostatečně chráněno proti jiskřícím součástem. II = Zařízení vhodné pro použití v potenciálně výbušné atmosféře (nikoliv v dolech) T3 = Maximální teplota povrchu činí 200 C. Ex varianty čerpadel SEG AUTO ADAPT jsou schváleny jako Ex d IIB T4 Gb. Směrnice/norma Kód Popis IEC a IEC Ex = Zařízení je v souladu s harmonizovanými evropskými normami. d = Ohnivzdorné krytí podle normy IEC :2007. II = Vhodné pro použití ve výbušné atmosféře (s výjimkou dolů). B = Klasifikace plynů podle IEC : 2006, příloha A. Skupina plynů B obsahuje skupinu plynů A. T4 = Maximální teplota povrchu je 135 C podle IEC : IP68 = Třída krytí dle IEC

26 8 SEG a SEG AUTO ADAPT Popis výrobku Schémata zapojení PE L N PE L1 L2 L3 PE PE T2 T1 T3 T2 T1 T C 150 C TM C 150 C Obr. 16 Schéma zapojení jednofázových čerpadel SEG. Viz níže uvedená tabulka Obr. 18 Schéma zapojení třífázových čerpadel SEG Typ čerpadla Cs, rozběhový kondenzátor Cr, provozní kondenzátor [kw] [μf] [V] [μf] [V] 0,9 a 1, , Obr. 19 Schéma zapojení třífázových čerpadel SEG AUTO ADAPT TM TM TM Obr. 17 Schéma zapojení jednofázových čerpadel SEG AUTO ADAPT 26

27 SEG a SEG AUTO ADAPT 9 9. Diagramy křivek Jak číst výkonové křivky Křivky na následujících stranách platí pro čerpadla SEG a SEG AUTO ADAPT, stejně jako pro verze v nevýbušném provedení. SEG Strana SEG (E).(Ex) SEG (E).(Ex).2.50B/C 30 SEG (E).(Ex) SEG (E).(Ex).2.50B/C 32 SEG.40:15.(E).(Ex) SEG (E).Ex.2.50B/C 34 SEG (E).(Ex).2.50B/C 35 SEG (E).(Ex).2.50B/C 36 SEG (E).(Ex).2.50B/C 37 Diagramy křivek Celková dopravní výška Q/H křivka Typ čerpadla H = H total P2 [kw] H [m] SEG Hz ISO 9906:2012 3B P1 Eta [%] Výkonové křivky ukazují udávaný příkon [P 1 ] avýkon [P 2 ] čerpadla P Křivky Eta1 a Eta2 jednotlivého čerpadla Eta 2 Eta 1 QH Q [l/s] DN v [m/s] Poznámka: Čerpadla jsou zkoušena podle ISO 9906:2012 stupeň tolerance 3B. Zkoušecí zařízení a měřicí nástroje jsou konstruovány a kalibrovány podle zmíněných norem. Čerpadla jsou schválena v souladu s tolerancí pro úplné křivky, uvedenou ve stupni 3B. 0 TM

28 9 SEG a SEG AUTO ADAPT Diagramy křivek Podmínky charakteristických křivek Níže uvedené poznámky platí pro charakteristické křivky uvedené na stranách 29 až 37. Tolerance dle ISO 9906:2012 3B. Křivky udávají výkon čerpadla při použití oběžného kola s různým průměrem při jmenovitých otáčkách. Křivky platí pro čerpání vody bez obsahu vzduchu oteplotě +20 C a kinematické viskozitě 1 mm 2 /s (1 cst). Křivky Eta ukazují účinnost čerpadla pro různé průměry oběžných kol. Tyto křivky udávají zprůměrované hodnoty naměřené za stejných podmínek jako u výkonových křivek. Při dimenzování čerpadla přidejte bezpečnostní rezervu minimálně 0,5 m. V případě čerpání kapaliny o jiné hustotě než 1000 kg/m 3 je výtlačný tlak čerpadla přímo úměrný hustotě čerpané kapaliny. Pokud má čerpaná kapalina vyšší hustotu než 1000 kg/m 3, musí být k pohonu čerpadla použit motor s patřičně vyšším výkonem. Výpočet celkové dopravní výšky Celková dopravní výška čerpadla se skládá z výškového rozdílu mezi místy měření + diferenční výšky + dynamické výšky. H total = H geo + H stat + H dyn H geo : H stat : H dyn : Výškový rozdíl mezi měřicími másty. Rozdílné výšky v čerpadle. Výpočtová hodnota na bázi rychlosti proudění čerpané kapaliny na sací a na výtlačné straně čerpadla Výkonové zkoušky Požadovaný provozní bod každého jednotlivého čerpadla se testuje v souladu s ISO 9906:2012 3B abez osvědčení. U čerpadel, která jsou objednána pouze na základě průměru oběžného kola (bez požadavku na provozní bod), bude čerpadlo zkoušeno v provozním bodě, který se rovná 2/3 maximálního průtoku publikované výkonové křivky vztažené na objednaný průměr oběžného kola (dle normy ISO 9906:2012 3B). Pokud si zákazník přeje ověření buď většího počtu bodů na křivce nebo určité minimální výkonové parametry, popř. vystavení protokolů, musejí být provedena individuální měření a lze objednat příslušný protokol. Osvědčení Požadovaná osvědčení musí být potvrzena u každé jednotlivé objednávky a vystavují se na vyžádání. Viz část Přehled provedení na straně 12. Zkouška za přítomnosti zákazníka Podle ustanovení normy ISO 9906:2012 3B může být zákazník přítomen při provádění zkoušky. Zkouška za přítomnosti zákazníka se neprovádí na základě protokolu a není ani dokládána písemným osvědčením firmy Grundfos. Test před svědkem je jedinou zárukou, že vše probíhá tak, jak je předepsáno v testovací proceduře. Přeje-li si zákazník být přítomen při provádění výkonové zkoušky čerpadla, musí to uvést ve své objednávce. 28

29 Výkonové křivky a technické údaje SEG (E).(Ex) P2 [kw] H [m] SEG Hz ISO 9906:2012 3B P1 Eta [%] Výkonové křivky a technické údaje P Eta 2 Eta 1 QH Q [l/s] DN v [m/s] 0 TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 1 x 230 1,4 0, Spínání přímé (DOL) 5, ,94 0,98 0,99 0, Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 29

30 10 Výkonové křivky a technické údaje SEG (E).(Ex).2.50B/C P2 [kw] H [m] SEG Hz ISO 9906:2012 3B P1 Eta [%] P Eta 2 Eta 1 QH Q [l/s] DN v [m/s] 0 TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 1 x ,4 0, x ,4 0, Spínání přímé (DOL) Spínání přímé (DOL) 4, ,5 0,62 0,72 0, , ,5 0,62 0,72 0, Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 30

31 10 SEG (E).(Ex) P2 [kw] H [m] QH SEG Hz ISO 9906:2012 3B P1 Eta [%] Výkonové křivky a technické údaje P Eta Eta Q [l/s] DN v [m/s] 0 TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 1 x 230 1,8 1, Spínání přímé (DOL) 8, ,97 0,99 0,99 0, Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 31

32 10 Výkonové křivky a technické údaje SEG (E).(Ex).2.50B/C P2 [kw] H [m] QH SEG Hz ISO 9906:2012 3B P1 Eta [%] P Eta Eta Q [l/s] DN v [m/s] TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,8 1, x ,8 1, Spínání přímé (DOL) Spínání přímé (DOL) 5, ,58 0,73 0,81 0, , ,58 0,73 0,81 0, Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 32

33 10 SEG (E).(Ex) P2 [kw] H [m] QH Eta 2 SEG Hz ISO 9906:2012 3B Eta [%] Výkonové křivky a technické údaje Eta P P DN Q [l/s] v [m/s] TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 1 x 230 2,1 1, Spínání přímé (DOL) 7,0 38 0,64 0,72 0,72 0,721 0,789 0,821 0,008 7 Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 33

34 10 Výkonové křivky a technické údaje SEG (E).(Ex).2.50B/C P2 [kw] H [m] QH SEG Hz ISO 9906:2012 3B P1 Eta [%] P2 Eta Eta Q [l/s] DN v [m/s] TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,3 1, x ,3 1, Spínání přímé (DOL) Spínání přímé (DOL) 6, ,66 0,79 0,87 0, , ,66 0,79 0,87 0, Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 34

35 10 SEG (E).(Ex).2.50B/C P2 [kw] H [m] QH SEG Hz ISO 9906:2012 3B Eta [%] Výkonové křivky a technické údaje 5 25 Eta Eta 1 P P Q [l/s] DN v [m/s] TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,7 2, x ,7 2, Spínání přímé (DOL) Spínání přímé (DOL) 10, ,68 0,81 0,87 0, , ,68 0,81 0,87 0, Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 35

36 10 Výkonové křivky a technické údaje SEG (E).(Ex).2.50B/C P2 [kw] H [m] QH SEG Hz ISO 9906:2012 3B Eta 2 Eta [%] Eta P P Q [l/s] DN v [m/s] TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,9 3, x ,9 3, Spínání přímé (DOL) Spínání přímé (DOL) 10, ,71 0,81 0,86 0, , ,71 0,81 0,86 0,01 33 Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 36

37 10 SEG (E).(Ex).2.50B/C P2 [kw] H [m] QH SEG Hz ISO 9906:2012 3B Eta 2 Eta [%] Výkonové křivky a technické údaje Eta 1 P P DN Q [l/s] v [m/s] TM Elektrické údaje Napětí P1 P2 Údaje o čerpadle Počet pólů min -1 Metoda spouštění I N I start η motor [%] Cos φ Moment setrvačnosti Klopný moment M max. [V] [kw] [kw] [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,2 4, x ,2 4, Spínání přímé (DOL) Spínání přímé (DOL) 14, ,81 0,89 0,92 0, , ,81 0,89 0,92 0, Typ oběžného kola Max. rozměr pevných částic Max. počet zapnutí za hodinu Max. instalační hloubka Třída krytí Třída izolace Max. teplota kapaliny [mm] [m] [ C] Polootevřené Řezací zařízení IP68 F ph Třída Ex EEX d IIB T4 Třída I Zóna II 37

38 11 SEG a SEG AUTO ADAPT Rozměry 11. Rozměry Čerpadla SEG TM TM Obr. 20 Instalace na závěsné automatické spojce Obr. 21 Instalace na automatické spojce Příkon [kw] A B D F G1 M N O Z4 Z6 0,9 a 1, /99* ,5 (1-fázová) ,5 (3-fázová) min , ,1 a 4, Příkon [kw] Z6a Z7 Z9 Z10a Z11 Z12a Z15 Z16 Z18 Z19 ZDN1 0,9 a 1, /4" - 1" Rp 1 1/2 1,5 (1-fázová) /4" - 1" Rp 1 1/2 1,5 (3-fázová) /4" - 1" Rp 1 1/2 2, /4" - 1" Rp 1 1/2 3,1 a 4, /4" - 1" Rp 1 1/2 38

39 SEG a SEG AUTO ADAPT 11 TM TM Rozměry Obr. 22 Volně stojící instalace Obr. 23 Volně stojící instalace s prodlouženými nožkami Příkon [kw] A C D DN2 E F H I V1 Y2 0,9 a 1, DN ,5 (1-fázová) DN ,5 (3-fázová) DN , DN ,1 a 4, DN Tabulky hmotností Typ čerpadla Hmotnost [kg] SEG ,0 SEG ,0 SEG (EX) ,0 SEG (EX).2.50B/C 38,0 SEG ,0 SEG ,0 SEG ,0 39

40 11 SEG a SEG AUTO ADAPT Rozměry Čerpadla SEG AUTO ADAPT TM TM Obr. 24 Instalace na závěsné automatické spojce Obr. 25 Instalace na automatické spojce Příkon [kw] A B D F G1 M N O Z4 Z6 0,9 a 1, ,5 (1-fázová) ,5 (3-fázová) min , ,1 a 4, Příkon [kw] Z6a Z7 Z9 Z10a Z11 Z12a Z15 Z16 Z18 Z19 ZDN1 0,9 a 1, /4" - 1" Rp 1 1/2 1,5 (1-fázová) /4" - 1" Rp 1 1/2 1,5 (3-fázová) /4" - 1" Rp 1 1/2 2, /4" - 1" Rp 1 1/2 3,1 a 4, /4" - 1" Rp 1 1/2 40

41 SEG a SEG AUTO ADAPT 11 Čerpadla SEG AUTO ADAPT Rozměry TM Obr. 26 Volně stojící instalace bez prodloužených nožek nebo s prodlouženými nožkami Příkon [kw] A C D DN2 E F H I V1 Y2 0,9 a 1, DN ,5 (1-fázová) DN ,5 (3-fázová) DN , DN ,1 a 4, DN Tabulka hmotností Typ čerpadla Hmotnost [kg] SEG E... 38,0 SEG E... 38,0 SEG E.(EX) ,0 SEG (EX).2.50B 38,0 SEG E... 57,0 SEG E... 65,0 SEG E... 65,0 41

42 12 SEG a SEG AUTO ADAPT Příslušenství 12. Příslušenství Instalační systémy pro čerpadla SEG a SEG AUTO ADAPT Ne Výrobek Popis Rozměry Objednací číslo SEG.40 Standard AUTO Adapt 1 TM Zdvihací řetěz se závěsným okem. Včetně osvědčení. Zinkovaná ocel. 3 m m m TM Kompletní systém automatické spojky, t.j. horní držák vodicí tyče, šrouby, matice, těsnění, vodicí konzola a základová část. Litina. Poznámka: U instalací s vodicími tyčemí delšími než 4 metry doporučujeme střední vodicí tyč DN 40 / Rp 1 1/2 DIN DN 50 tank / PUST JIS/KS DN 50 tank / PUST Závěsná automatická spojka, t.j. základový stojan, protikus, šrouby, matice a těsnění. Litina. DN 40 / Rp 1 1/ TM Závěsná automatická spojka, t.j. základový stojan. Litina. Závěsná automatická spojka, t.j. základový stojan. Litina. DN 40 / Rp 1 1/ Rp / Rp TM Tři samostatné nožky musí být upevněny k tělesu čerpadla volně stojících čerpadel TM Konzola pro vodicí tyče (vodicí tyče 4 metry a delší) Jiné příslušenství Ne Výrobek Popis Objednací číslo Standard SEG.40 AUTO Adapt 6 Powerline PC Tool Link PC Data USB Power alvanic Isolation 4 kvg TM Komunikační jednotka power line PC Tool Link USB Všechna čerpadla AUTO ADAPT TM MI dongl pro iphone kompl. s IČ a rádiovou komunikací MI dongl pro iphone kompl. s IČ a rádiovou komunikací Apple ipod touch 4 iphone 4G Apple ipod touch 5 iphone TM MI301 - modul se zabudovanou IČ a rádiovou komunikací. Musí se používat ve spojení na Android nebo ios založeném Smartphone s připojením Bluetooth
