SILNIČNÍ VOZIDLA Vyučující : Ing. Vlastimil Sekal

Transkript

1 Střední průmyslová škola strojní a elektrotechnická Ústí nad Labem, Resslova 5 Maturitní okruhy z předmětu SILNIČNÍ VOZIDLA Vyučující: Ing. Vlastimil Sekal Třída D4 1. Silniční vozidla definice, rozdělení, charakteristika a použití. 2. Automobily definice, rozdělení, charakteristika, obr. a použití. 3. Hlavní rozměry a hmotnosti SIV včetně konkrétních hodnot. 4. Základní koncepce pohonu SMV rozdělení, obr., charakteristika, výhody, nevýhody a použití. 5. Rozdělení a stručná charakteristika hlavních částí SMV. 6. Tahače a přípojná vozidla rozdělení, definice, hlavní parametry a použití. 7. Jednostopá SMV rozdělení a definice, základní uspořádání, převody a pohony. 8. Karosérie funkce, rozdělení a charakteristika jednotlivých druhů. 9. Rámy účel a druhy, rozdělení, popis a použití jednotlivých rámů. Pevnostní výpočet rovinného rámu. 10. Kola (kovové části) konstrukce, hlavní části, druhy a hlavní rozměry. Ráfky, jejich účel, druhy a značení. 11. Pneumatiky funkce, druhy, hlavní části (konstrukce) a podrobné označování. 12. Příslušenství SIV topení, větrání a klimatizace. Funkce, rozdělení a popis jednotlivých částí. 13. Příslušenství SIV měřicí přístroje a přístrojová deska, mechanismy pro ovládání dveří a oken. 14. Nápravy funkce a rozdělení náprav. Hlediska pro hodnocení náprav. 15. Tuhé nápravy princip, Tuhé nápravy sunuté, řídicí a hnací. Panhardská tyč. Scott- Russelův mechanismus (Panhardská tyč NISSAN). 16. Náprava De Dion. Polotuhé nápravy. 17. Výkyvné nápravy (nezávislé zavěšení kol) princip, rozdělení, konstrukce a popis lichoběžníkové nápravy, nápravy McPherson, kyvadlové úhlové nápravy a klikové nápravy. 18. Uložení kol funkce uložení kola, výpočet sil na ložiska, základní principy uložení kol. 19. Pružný systém SIV hlavní části a jejich funkce. 20. Základní pojmy pružení vozidel kmitání, frekvence vlastních kmitů pružiny, tuhost (tvrdost) pružiny, charakteristiky pružin (lineární, progresivní, degresivní), kvalita pružení SIV. 21. Rozdělení pružin a jejich stručná charakteristika ve vozidlech. Hodnocení pružicích systémů. 22. Výpočet listové pružiny (svazku pružnic). 23. Výpočet šroubovité tlačné (vinuté) pružiny. 24. Výpočet torzní (zkrutné) tyče. 25. Klasické způsoby odpružení SIV princip, konstrukce, vlastnosti a uložení na vozidle. 26. Modernější způsoby odpružení SIV - princip, konstrukce, vlastnosti a uložení na vozidle. 27. Tlumiče funkce, základní pojmy, rozdělení, konstrukce a popis tlumičů. 28. Stabilizátory funkce, umístění na vozidle, konstrukce a popis stabilizátorů. 29. Ackermannova geometrie řízení při jízdě směrovým obloukem. Lichoběžník řízení. 30. Funkce řízení, umístění na SIV a základní pojmy. 31. Geometrie řízení obr. a vysvětlení β o, β p, β z, z, R o, sbíhavost a δ. 32. Volant a hřídel volantu konstrukce a bezpečnostní uspořádání.

2 33. Převodky řízení funkce, převodové číslo i p a rozdělení převodek. 34. Hřebenová převodka řízení obr., konstrukce a princip činnosti. 35. Maticové převodky řízení druhy, obr., konstrukce a princip činnosti. 36. Šnekové převodky řízení druhy, obr., konstrukce a princip činnosti. 37. Řízení s posilovačem obr., konstrukce a princip činnosti. 38. Řízení dvou náprav rozdělení, konstrukce a princip činnosti vybraného systému 4WS. 39. Rozdělení brzdových soustav podle účelu a jejich popis. 40. Teoretické výpočty brždění. 41. Hydraulické brzdové systémy konstrukce, princip činnosti, hydraulický převod i H a hlavní brzdový válec. 42. Bubnové (čelisťové) brzdy princip činnosti, vlastnosti, rozdělení a jejich popis. Rozpěrné zařízení, brzdový buben a čelisti. 43. Kotoučové brzdy princip činnosti, vlastnosti, hlavní části a jejich popis. Brzdový kotouč, obložení a brzdová kapalina. 44. Základní výpočty bubnové a kotoučové brzdy. 45. Uspořádání brzdových okruhů a jejich popis. 46. Brzdové systémy s posilovačem účel, podtlakový a hydraulický posilovač brzd. 47. Pneumatické (vzduchotlaké) brzdové systémy použití a hlavní části. Označení přípojek. 48. Dvouokruhová pneumatická brzdová soustava obr., hlavní části a popis činnosti. 49. Okruhy pneumatické (vzduchotlaké) soustavy a jejich stručný popis. 50. Kompresor velmi podrobně, regulátor tlaku, vysoušeč vzduchu, čtyřokruhový pojistný ventil, odkalovací ventil, brzdič, brzdový válec fce, konstrukce a umístění v systému. 51. Brždění přípojného vozidla. 52. Základní fyzikální podmínky brzděného kola. 53. Protiblokovací systém ABS funkce, požadavky na ABS, provedení systémů ABS. 54. Regulace brždění se zpomalením nárůstu stáčivého momentu GMA 1 a GMA Popis systému BOSCH ABS 2S a BOSCH ABS Zpomalovací (odlehčovací) brzdy princip činnosti a stručný popis výfukové brzdy, motorové brzdy, elektrického a hydrodynamického retardéru. 57. Válcové zkušebny brzd. Záznamy měření brzdného účinku. 58. Výpočet hydraulických brzd a jejich vyhodnocení. 59. Nástin historie, definice, tok energií a rozdělení PSM podle řady různých hledisek. 60. Teoretický oběh čtyřdobého zážehového motoru. Zjednodušující předpoklady a základní termodynamické výpočty tohoto PSM. 61. Skutečný (indikátorový) diagram čtyřdobého zážehového motoru a jeho podrobný popis. 62. Teoretický oběh čtyřdobého vznětového motoru. Zjednodušující předpoklady a základní termodynamické výpočty tohoto PSM. 63. Skutečný (indikátorový) diagram čtyřdobého zážehového motoru a jeho podrobný popis. 64. Teoretický a skutečný (indikátorový) oběh libovolného dvoudobého motoru. 65. Porovnání vznětových a zážehových motorů včetně skutečných hodnot. 66. Porovnání čtyřdobých a dvoudobých motorů včetně skutečných hodnot. 67. Kompresní poměr a účinnosti PSM. 68. Sankeyův diagram. 69. Výpočet hlavních rozměrů PSM. 70. Paliva PSM a jejich bcharakteristika. 71. Klepání motorů a samozápaly. Oktanové a cetanové číslo. 72. Pevné (nehybné) části PSM klikové skříně (bloky), válce a hlavy válců. 73. Pevné (nehybné) části PSM kompresní prostory zážehových a vznětových motorů. 74. Písty PSM fce, namáhání, materiály, konstrukce a druhy. Pístní kroužky.

3 75. Pístní čepy fce, namáhání a pevnostní výpočet včetně naznačení VSÚ, materiály, konstrukce a uložení. 76. Ojnice fce, konstrukce, namáhání a nástin pevnostních výpočtů alespoň dříku ojnice. 77. Klikové hřídele fce, konstrukce, druhy, ložiska, mazání a utěsnění klikového hřídele. Setrvačník. 78. Ventilové rozvody PSM rozdělení, hlavní části a porovnání ventilových rozvodů. 79. Ventilové rozvody SV a OHV obr., hlavní části, popis a použití. 80. Ventilové rozvody OHC a DOHC obr., hlavní části, popis a použití. 81. Kruhový diagram časování ventilového rozvodu. 82. Seřizování ventilové vůle a její vliv na funkci motoru. 83. Dvoudobé zážehové motory základní pojmy a princip činnosti. 84. Dvoudobé zážehové motory způsoby výměny náplně (vyplachování) a konstrukční odlišnosti od čtyřdobých. 85. Palivová soustava zážehového motoru obr., hlavní části a jejich funkce. 86. Karburátory účel, základní princip, rozdělení, směšovací poměr a vzdušný součinitel. 87. Konstrukce a použití karburátorů Zenith a Solex. Pomocné a přídavné okruhy karburátoru 88.Vstřikovací systémy zážehových motorů základní rozdělení, výhody vstřikování benzínu. 89. Konstrukce a popis vybraných jednobodových vstřikovacích systémů. 90. Konstrukce a popis vybraných vícebodových vstřikovacích systémů. 91. Konstrukce a popis systému MITSUBISHI GDI nebo VOLKSWAGEN FSI. 92. Palivová soustava vznětových motorů obr., hlavní části a jejich funkce. 93. Základní rozdělení palivových systémů vznětových motorů a požadavky na vstřikovací zařízení. 94. Řadová vstřikovací čerpadla obr., konstrukce, popis a funkce. 95. Ostatní konstrukce vstřikovacích čerpadel vznětových motorů. 96. Vstřikovače a vstřikovací trysky obr., funkce a popis. 97. Regulace vznětových motorů. Regulátory, regulace výkonnostní a omezovací. 98. Konstrukce a popis systémů CR a PDE. 99. Vliv PSM na životní prostředí. Škodliviny a katalyzátory Chlazení PSM teploty, požadavky na chladicí systémy a druhy chlazení. Vzduchové chlazení Základy sdílení tepla sálání, vedení, proudění. Prostup tepla stěnou Kapalinové chlazení rozdělení, obr., hlavní části a popis vybraných systémů Mazání PSM druhy kluzného tření, mazací místa a druhy mazání Tlakové mazání PSM druhy, obr., hlavní části a motorové mazací oleje Základní profil ozubení (Z-profil) obr. a výpočty Výpočet hlavních rozměrů evolventního čelního N-soukolí s přímými zuby Převodové ústrojí ve vztahu ke koncepcím SMV. Rozčlenění silničního vozidla Obecný výpočet hřídelových spojek Funkce spojek silničních vozidel a jejich rozdělení Hlavní části spojek silničních vozidel Lamelové (kotoučové spojky) obr., konstrukce, činnost a použití Hydrodynamické (kapalinové) spojky obr., princip činnosti, skluz, výhody a nevýhody Funkce převodovek SMV a základní výpočty M k, n, i Diagram hnací síla F H rychlost vozidla v pro jednotlivé převodové stupně Výpočet rychlosti silničního vozidla pomocí celkového převodového čísla i c Pilový diagram, součinitel převodovky q a rozpětí převodovky Rozdělení převodovek SMV podle různých hledisek.

4 118. Tříhřídelová třístupňová převodovka s přesuvnými ozubenými koly obr., popis činnosti a výpočet převodových čísel pro jednotlivé rychlostní stupně Převodovka s řadicími zubovými spojkami obr., princip a popis činnosti Tříhřídelová převodovka se synchronizací - obr., popis činnosti a výpočet převodových čísel pro jednotlivé rychlostní stupně Dvouhřídelová převodovka se synchronizací - obr., popis činnosti a výpočet převodových čísel pro jednotlivé rychlostní stupně Synchronizační spojky funkce, hlavní části a popis činnosti. Jištěná (cloněná) synchronizace a synchronizace BORG-WARNER Vícenásobné převodovky druhy, obr., princip činnosti, použití a pilový diagram Rozdělovací převodovky druhy, obr., princip činnosti a použití Planetové převodovky obr., princip planetového převodu, výhody, nevýhody a řazení jednotlivých rychlostních stupňů Hydrodynamické měniče obr., princip činnosti, hlavní části, vlastnosti, použití a základní výpočty Samočinné (automatické) převodovky rozdělení, obr., princip činnosti a hlavní části. Řídicí systém Kloubové spojovací hřídele funkce a jejich použití ve vztahu ke koncepcím SMV Kloubový spojovací hřídel obr., hlavní části a popis činnosti Klouby druhy, konstrukce a použití Rozvodovky funkce, hlavní části, konstrukční uspořádání stálého převodu Diferenciál funkce, jízda SIV v přímém směru a průjezd směrovým obloukem. Rozdělení diferenciálů Kuželový a čelní diferenciál obr., konstrukce a činnost Závěr diferenciálu a samosvorné diferenciály Mezinápravové diferenciály popis a použití Viskózní spojka Ferguson a šnekový diferenciál Torsen Pohony 4WD (4 x 4) Literatura: (1) Sekal Vl.: Mechanika silničních vozidel, SPŠ strojní a elektrotechnická, Ediční středisko Pedagogické fakulty UJEP, Ústí nad Labem, 2007 (2) Sekal Vl. Toman J.: Základy hydromechaniky a termomechaniky, SPŠ strojní a elektrotechnická, Ediční středisko Pedagogické fakulty UJEP, Ústí nad Labem, 2008 (3) Motejl V. Horejš K.: Učebnice pro řidiče a opraváře automobilů, LITTERA, Brno, 2001 (4) Vlk F.: Vozidlové spalovací motory, VLK, Brno, 2003 (5) Vlk F.: Převody motorových vozidel, VLK, Brno, 2006 (6) Vlk F.: Podvozky motorových vozidel, VLK, Brno, 2006

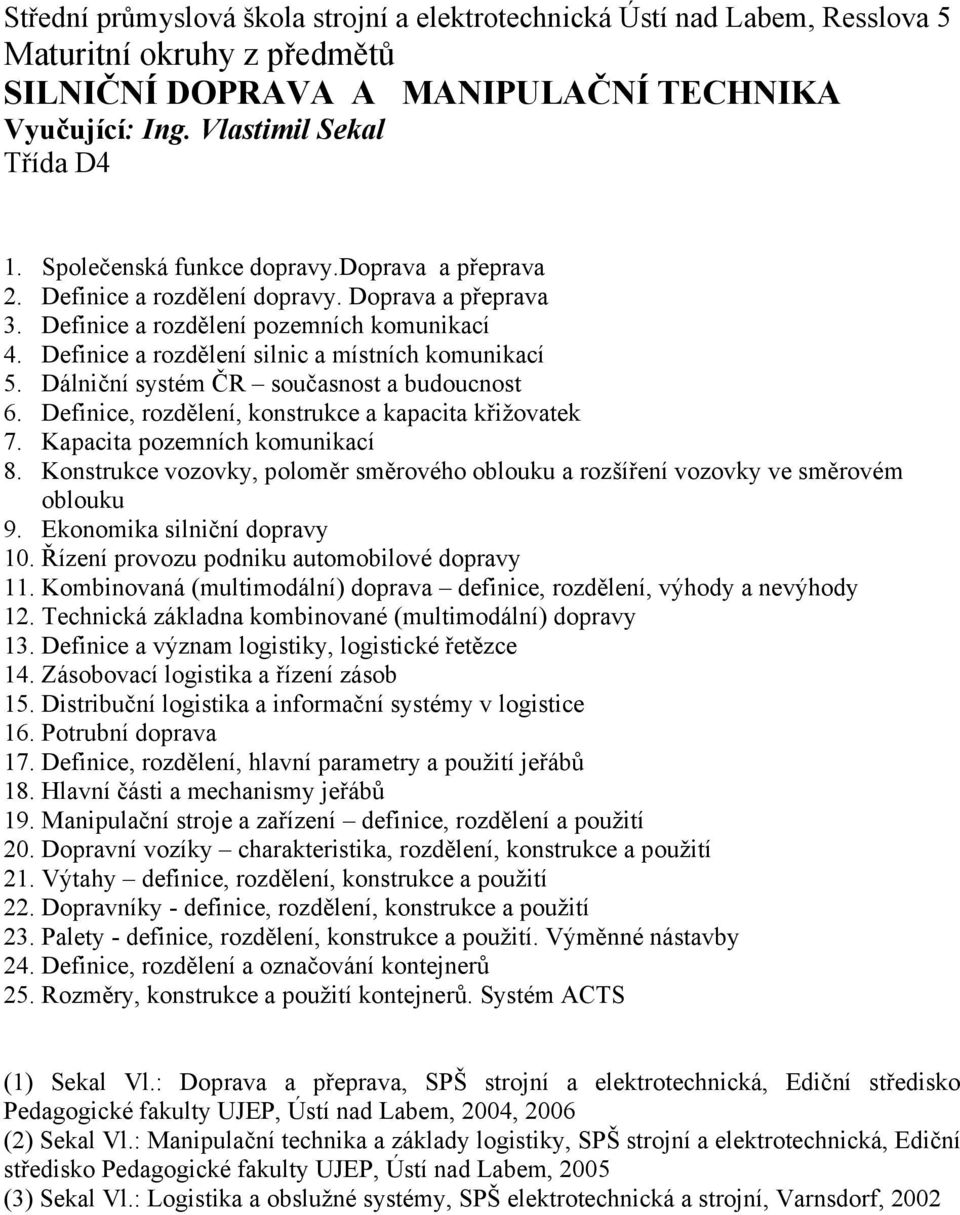

5 Střední průmyslová škola strojní a elektrotechnická Ústí nad Labem, Resslova 5 Maturitní okruhy z předmětů SILNIČNÍ DOPRAVA A MANIPULAČNÍ TECHNIKA Vyučující: Ing. Vlastimil Sekal Třída D4 1. Společenská funkce dopravy.doprava a přeprava 2. Definice a rozdělení dopravy. Doprava a přeprava 3. Definice a rozdělení pozemních komunikací 4. Definice a rozdělení silnic a místních komunikací 5. Dálniční systém ČR současnost a budoucnost 6. Definice, rozdělení, konstrukce a kapacita křižovatek 7. Kapacita pozemních komunikací 8. Konstrukce vozovky, poloměr směrového oblouku a rozšíření vozovky ve směrovém oblouku 9. Ekonomika silniční dopravy 10. Řízení provozu podniku automobilové dopravy 11. Kombinovaná (multimodální) doprava definice, rozdělení, výhody a nevýhody 12. Technická základna kombinované (multimodální) dopravy 13. Definice a význam logistiky, logistické řetězce 14. Zásobovací logistika a řízení zásob 15. Distribuční logistika a informační systémy v logistice 16. Potrubní doprava 17. Definice, rozdělení, hlavní parametry a použití jeřábů 18. Hlavní části a mechanismy jeřábů 19. Manipulační stroje a zařízení definice, rozdělení a použití 20. Dopravní vozíky charakteristika, rozdělení, konstrukce a použití 21. Výtahy definice, rozdělení, konstrukce a použití 22. Dopravníky - definice, rozdělení, konstrukce a použití 23. Palety - definice, rozdělení, konstrukce a použití. Výměnné nástavby 24. Definice, rozdělení a označování kontejnerů 25. Rozměry, konstrukce a použití kontejnerů. Systém ACTS (1) Sekal Vl.: Doprava a přeprava, SPŠ strojní a elektrotechnická, Ediční středisko Pedagogické fakulty UJEP, Ústí nad Labem, 2004, 2006 (2) Sekal Vl.: Manipulační technika a základy logistiky, SPŠ strojní a elektrotechnická, Ediční středisko Pedagogické fakulty UJEP, Ústí nad Labem, 2005 (3) Sekal Vl.: Logistika a obslužné systémy, SPŠ elektrotechnická a strojní, Varnsdorf, 2002
