1 UV ochrana proti UV a vnikání světla let 100 % UV díky povrchu z amorfního uhlíku let 100 % bez gumiček spoje bez gumového těsnění = nikdy nepoteče 25 let extrémní flexibilita dosažena díky novému materiálu UV UV 25 let 100 % záruka 25 let záruční doba systému REVEL-PEX UV 25 let 100 % UV česká firma od roku 1994 na českém trhu nová trubka 17 x 2 mm nový rozměr v nabídce systém Revel-Pex

2 Verze O společnosti REVEL, s.r.o. je ryze česká firma, která působí na trhu od roku Při své činnosti v oblasti instalačních systémů a vytápění se snaží hledat inovativní a cenově dostupná řešení. Vychází přitom z předpokladu, že kvalita nemusí být drahá. Firma nabízí komplexní řešení pro vodu a topení v rodinných domech a objektech občanského vybavení.

3 Revel s. r. o. Obsah Výhody systému REVEL-PEX Obecný popis 01 životnost přesahující 50 let velmi příznivá cena Ceníky (uvedené ceny jsou bez DPH) Grafy a tabulky Trubky REVEL garance na potrubí a lisovaný spoj 25 let více o zárukách: výrazně vyšší produktivita práce než u mědi možnost povrchových vedení z metaloplastu jednoduchá a studená montáž bez plamene spolehlivé lisované spoje bez ó-kroužků Obsah / výhody Axiální lisovaný spoj a spojování trubek za užití EK 24 univerzálnost systému pro topení, sanitu a stlačený vzduch příjemná a relativně čistá práce odolnost vůči chlóru a nemrznoucím směsím trubky tlumí rázy a vibrace armatur nízké tepelné a tlakové ztráty malé skladovací prostory, nízká hmotnost dovoz materiálu na stavbu do 24 hodin (ČR) možnost pronájmu montážního nářadí rozvody nepotřebují kompenzaci délkových změn možnost vypracování dokumentace u firmy REVEL programové vybavení zdarma výpisy materiálu pro zakázku z vašeho projektu zdarma REVEL-PEX je velmi jednoduchý a cenově výhodný systém pro rozvody vody založený na použití vysoce jakostních a dobře vyzkoušených materiálů. Naše vlastní výroba trubek využívá know-how předního světového výrobce silanem roubovaných materiálů. Materiál s výjimečnými vlastnostmi Síťovaný polyetylen jako materiál pro rozvody vody s teplotou do 95 C je ve světě užíván více než 40 let a stal se nejprověřenějším a nejužívanějším plastem v domovních instalacích vůbec. Náš síťovaný polyetylen má speciální stabilizaci, a tím i zvýšenou odolnost vůči různým jevům, jako jsou např. účinky měděných iontů, ultrafialového záření, působení chlóru v prostředí horké vody aj. Síťovaný polyetylen je vysoce odolný proti šíření náhodných trhlin, má tvarovou paměť, jež je v našem systému využívána pro spojování, ale jeho nejdůležitější vlastností je dlouhodobá termooxidační stabilita v prostředí teplé vody 95 C (viz graf E). Moderní technologie, přísná kontrola Firma REVEL disponuje moderní počítačově řízenou výrobní technologií a i ve spojovacích dílech sleduje nejnovější trendy využívající konstrukční materiál PPSU. Systém REVEL-PEX absolvoval náročné cyklické teplotní a tlakové testy a kvalita výroby je průběžně sledována několika nezávislými zkušebním ústavy. Potrubí je certifikováno dle norem ISO, ASTM, CSA a DIN. Firma REVEL je pravděpodobně jediným výrobcem na světě, který provádí nad rámec normou předepsaných testů výstupní kontrolu celé produkce tlakovým testem vodou 95 C teplou, díky níž by se případný fatální problém zcela jistě projevil. 01

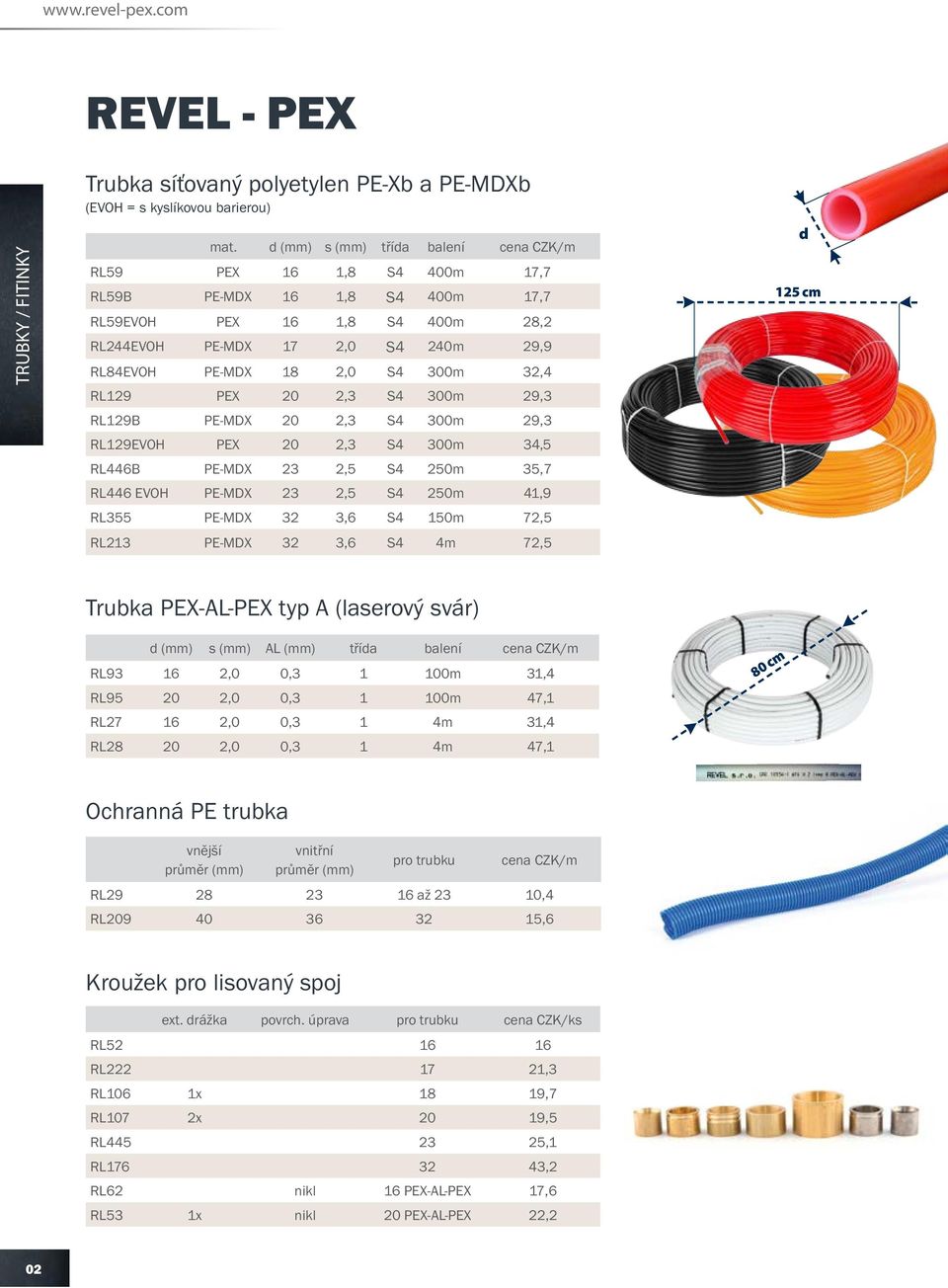

4 TRUBKY / FITINKY REVEL - PEX Trubka síťovaný polyetylen PE-Xb a PE-MDXb (EVOH = s kyslíkovou barierou) mat. d (mm) s (mm) třída balení cena CZK/m RL59 PEX 16 1,8 S4 400m 17,7 RL59B PE-MDX 16 1,8 S4 400m 17,7 RL59EVOH PEX 16 1,8 S4 400m 28,2 RL244EVOH PE-MDX 17 2,0 S4 240m 29,9 RL84EVOH PE-MDX 18 2,0 S4 300m 32,4 RL129 PEX 20 2,3 S4 300m 29,3 RL129B PE-MDX 20 2,3 S4 300m 29,3 RL129EVOH PEX 20 2,3 S4 300m 34,5 RL446B PE-MDX 23 2,5 S4 250m 35,7 RL446 EVOH PE-MDX 23 2,5 S4 250m 41,9 RL355 PE-MDX 32 3,6 S4 150m 72,5 RL213 PE-MDX 32 3,6 S4 4m 72,5 d 125 cm Trubka PEX-AL-PEX typ A (laserový svár) d (mm) s (mm) AL (mm) třída balení cena CZK/m RL ,0 0, m 31,4 RL ,0 0, m 47,1 RL ,0 0,3 1 4m 31,4 RL ,0 0,3 1 4m 47,1 80 cm Ochranná PE trubka vnější průměr (mm) vnitřní průměr (mm) pro trubku cena CZK/m RL až 23 10,4 RL ,6 Kroužek pro lisovaný spoj ext. drážka povrch. úprava pro trubku cena CZK/ks RL RL ,3 RL106 1x 18 19,7 RL107 2x 20 19,5 RL ,1 RL ,2 RL62 nikl 16 PEX-AL-PEX 17,6 RL53 1x nikl 20 PEX-AL-PEX 22,2 02

5 Revel s. r. o. SPOJKY / PŘECHODKY Spojka pro potrubí lisovaná PPSU d1(mm) d2(mm) cena CZK/ks RL ,8 RL455 18/20 18/20 20,9 RL /20 20,9 RL Spojka pro potrubí lisovaná d1(mm) d2(mm) cena CZK/ks RL ,4 RL ,1 RL31 18/20 18/20 47,7 RL ,1 RL ,5 RL ,5 RL ,4 RL ,2 RL ,5 FITINKY Spojka pro potrubí šroubovaná EK d1(mm) d2(mm) cena CZK/ks RL RL RL RL Přechodka pro potrubí lisovaná PPSU G (inch) d (mm) cena CZK/ks RL457 1/ ,2 RL458 1/2 18/20 31,4 RL459 3/4 18/20 31,4 Přechodka pro potrubí lisovaná G (inch) d (mm) cena CZK/ks RL40 1/ ,4 RL41 1/2 18/20 58 RL42 3/4 18/20 65,4 RL276 3/ ,9 RL ,5 03

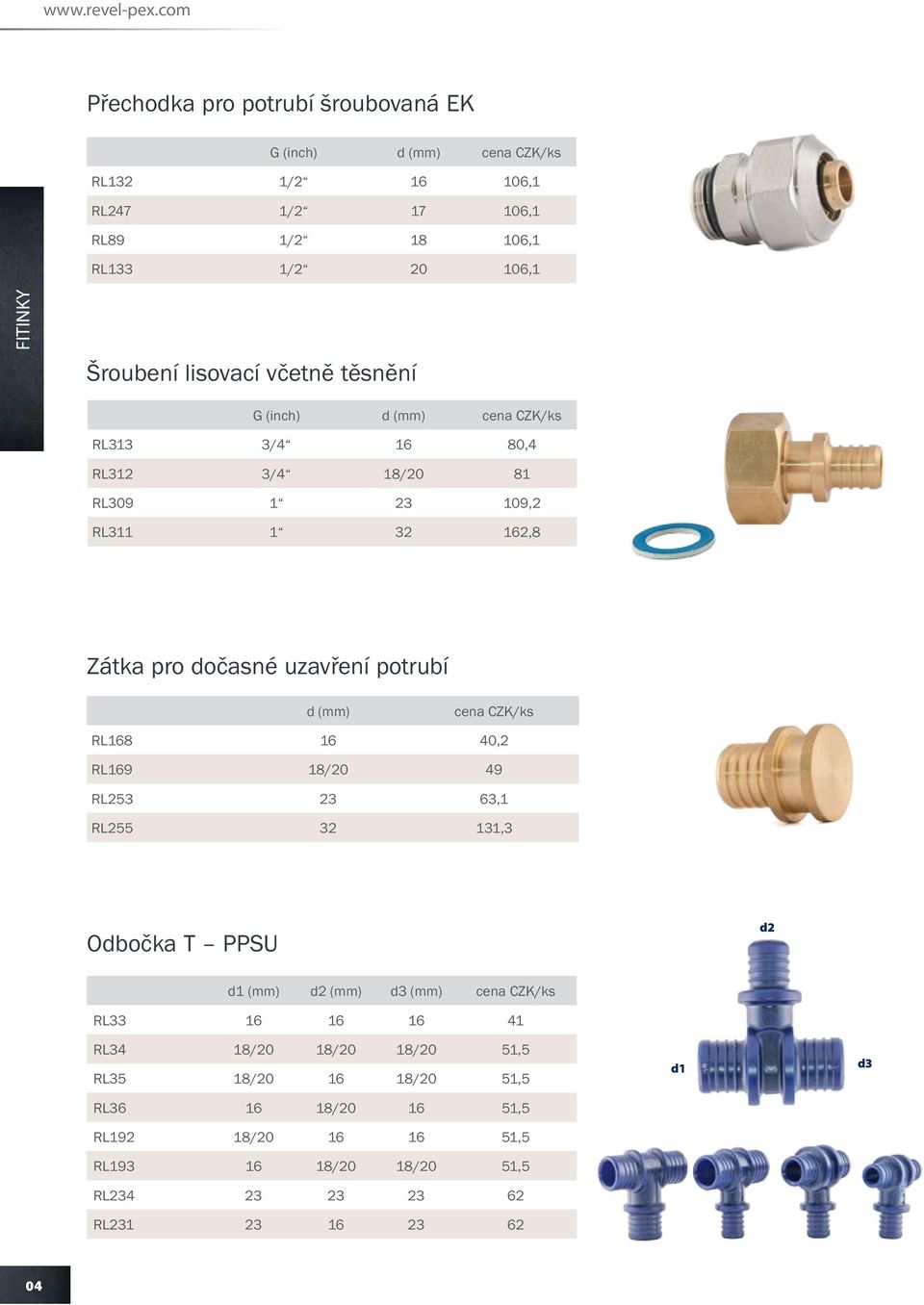

6 Přechodka pro potrubí šroubovaná EK G (inch) d (mm) cena CZK/ks RL132 1/ ,1 RL247 1/ ,1 RL89 1/ ,1 RL133 1/ ,1 FITINKY Šroubení lisovací včetně těsnění G (inch) d (mm) cena CZK/ks RL313 3/ ,4 RL312 3/4 18/20 81 RL ,2 RL ,8 Zátka pro dočasné uzavření potrubí d (mm) cena CZK/ks RL ,2 RL169 18/20 49 RL ,1 RL ,3 Odbočka T PPSU d2 d1 (mm) d2 (mm) d3 (mm) cena CZK/ks RL RL34 18/20 18/20 18/20 51,5 RL35 18/ /20 51,5 RL / ,5 RL192 18/ ,5 RL /20 18/20 51,5 RL RL d1 d3 04

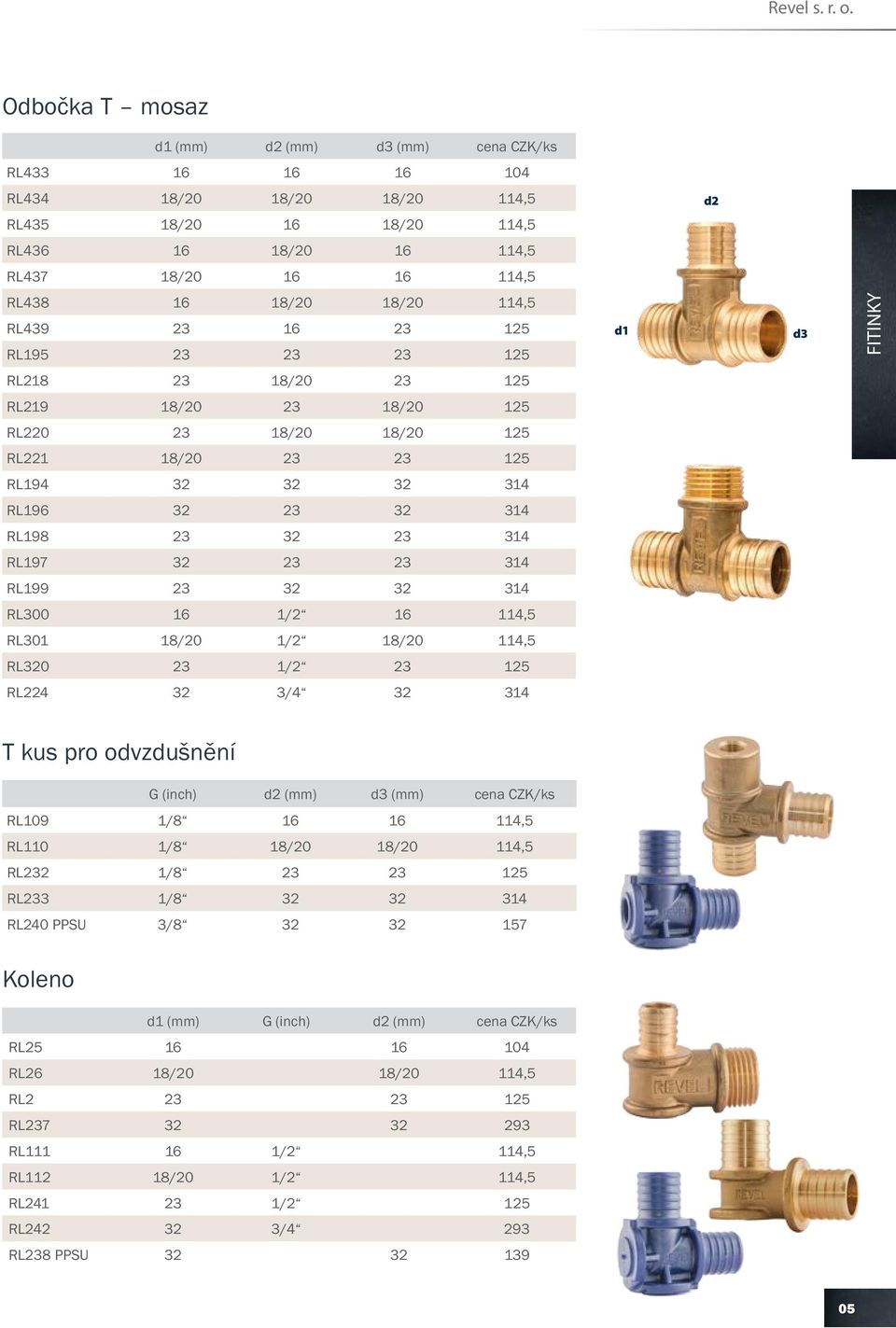

7 Revel s. r. o. Odbočka T mosaz d1 (mm) d2 (mm) d3 (mm) cena CZK/ks RL RL434 18/20 18/20 18/20 114,5 d2 RL435 18/ /20 114,5 RL / ,5 RL437 18/ ,5 RL /20 18/20 114,5 RL RL d1 d3 FITINKY RL / RL219 18/ / RL /20 18/ RL221 18/ RL RL RL RL RL RL / ,5 RL301 18/20 1/2 18/20 114,5 RL / RL / T kus pro odvzdušnění G (inch) d2 (mm) d3 (mm) cena CZK/ks RL109 1/ ,5 RL110 1/8 18/20 18/20 114,5 RL232 1/ RL233 1/ RL240 PPSU 3/ Koleno d1 (mm) G (inch) d2 (mm) cena CZK/ks RL RL26 18/20 18/20 114,5 RL RL RL /2 114,5 RL112 18/20 1/2 114,5 RL /2 125 RL /4 293 RL238 PPSU

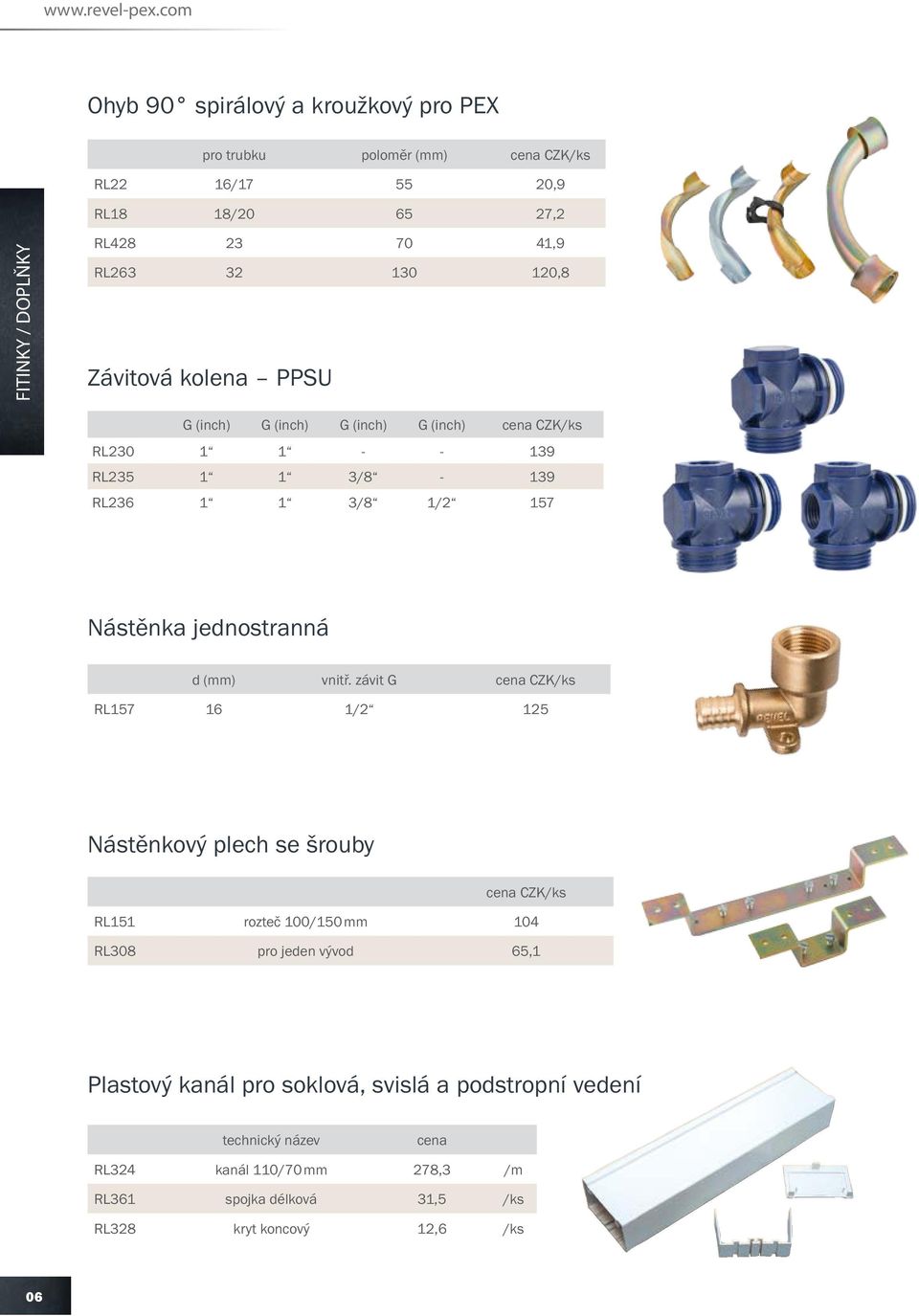

8 Ohyb 90 spirálový a kroužkový pro PEX pro trubku poloměr (mm) cena CZK/ks RL22 16/ ,9 RL18 18/ ,2 FITINKY / DOPLŇKY RL ,9 RL ,8 Závitová kolena PPSU G (inch) G (inch) G (inch) G (inch) cena CZK/ks RL RL /8-139 RL /8 1/2 157 Nástěnka jednostranná d (mm) vnitř. závit G cena CZK/ks RL /2 125 Nástěnkový plech se šrouby cena CZK/ks RL151 rozteč 100/150 mm 104 RL308 pro jeden vývod 65,1 Plastový kanál pro soklová, svislá a podstropní vedení technický název cena RL324 kanál 110/70 mm 278,3 /m RL361 spojka délková 31,5 /ks RL328 kryt koncový 12,6 /ks 06

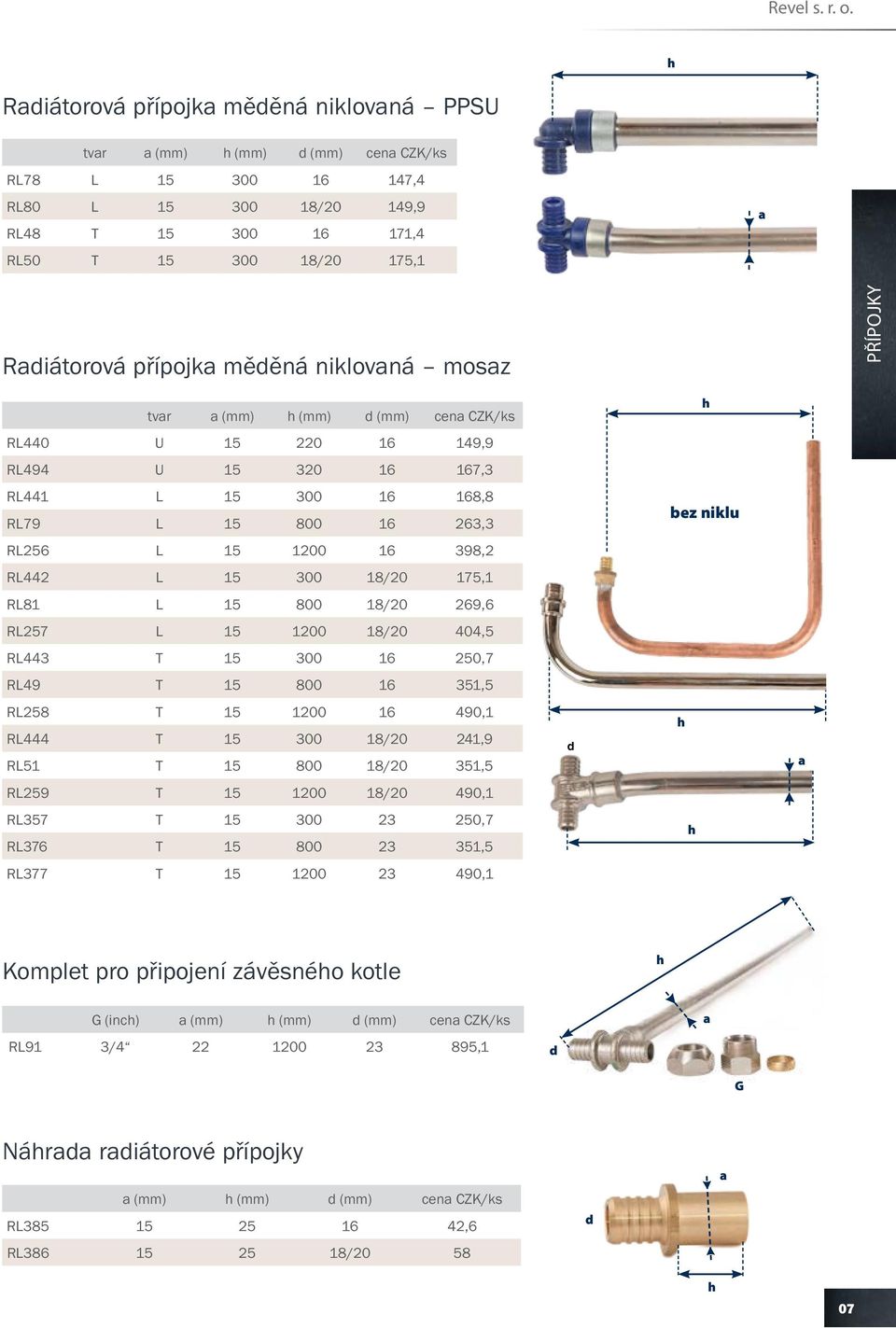

9 Revel s. r. o. h Radiátorová přípojka měděná niklovaná PPSU tvar a (mm) h (mm) d (mm) cena CZK/ks RL78 L ,4 RL80 L /20 149,9 RL48 T ,4 RL50 T /20 175,1 a Radiátorová přípojka měděná niklovaná mosaz PŘÍPOJKY tvar a (mm) h (mm) d (mm) cena CZK/ks h RL440 U ,9 RL494 U ,3 RL441 L ,8 RL79 L ,3 bez niklu RL256 L ,2 RL442 L /20 175,1 RL81 L /20 269,6 RL257 L /20 404,5 RL443 T ,7 RL49 T ,5 RL258 T ,1 RL444 T /20 241,9 RL51 T /20 351,5 d h a RL259 T /20 490,1 RL357 T ,7 RL376 T ,5 h RL377 T ,1 Komplet pro připojení závěsného kotle h G (inch) a (mm) h (mm) d (mm) cena CZK/ks RL91 3/ ,1 d a G Náhrada radiátorové přípojky a (mm) h (mm) d (mm) cena CZK/ks RL ,6 RL /20 58 d a h 07

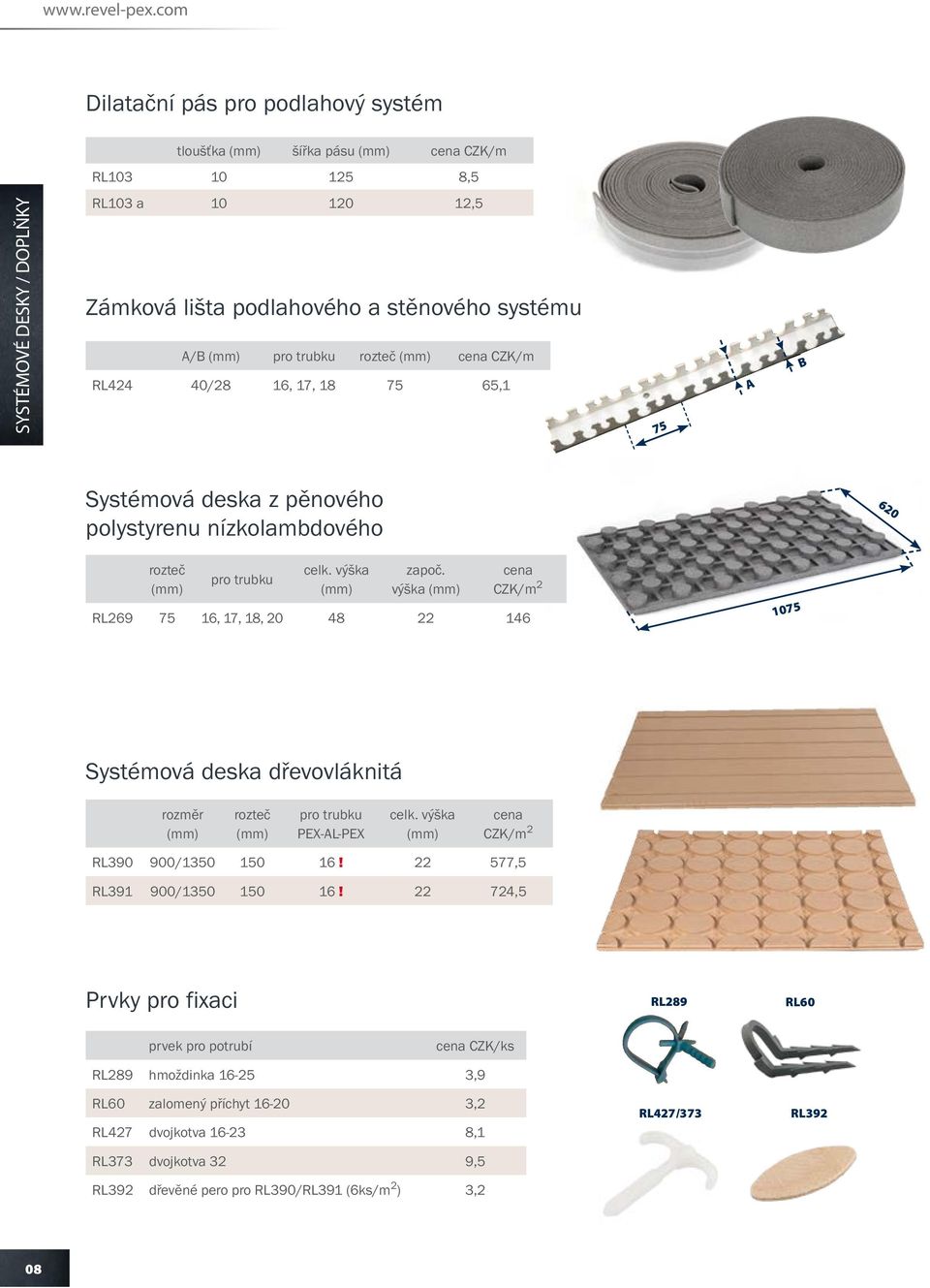

10 Dilatační pás pro podlahový systém tloušťka (mm) šířka pásu (mm) cena CZK/m RL ,5 SYSTÉMOVÉ DESKY / DOPLŇKY RL103 a ,5 Zámková lišta podlahového a stěnového systému A/B (mm) pro trubku rozteč (mm) cena CZK/m RL424 40/28 16, 17, ,1 75 A B Systémová deska z pěnového polystyrenu nízkolambdového 620 rozteč (mm) pro trubku celk. výška (mm) započ. výška (mm) cena CZK/m 2 RL , 17, 18, Systémová deska dřevovláknitá rozměr (mm) rozteč (mm) pro trubku PEX-AL-PEX celk. výška (mm) cena CZK/m 2 RL / ! ,5 RL / ! ,5 Prvky pro fixaci RL289 RL60 prvek pro potrubí cena CZK/ks RL289 hmoždinka ,9 RL60 zalomený příchyt ,2 RL427 dvojkotva ,1 RL373 dvojkotva 32 9,5 RL392 dřevěné pero pro RL390/RL391 (6ks/m 2 ) 3,2 RL427/373 RL392 08

11 Revel s. r. o. Automatická dopouštěcí armatura označení G (inch) cena CZK/ks RL374 ADA 1/2 999 Radiátorové ventily a příslušenství technický název cena CZK/ks RL315 termoventil DIN - tvar L 1/2 - EK 251 RL316 termohlavice DIN 230 ARMATURY / DOPLŇKY RL362 termoventil DIN - přímý 1/2 - EK 240,5 RL99 přímý přechod 1/2 /15 83 RL314 rohový přechod 1/2 / RL9 adaptér pro Radik, RL38/RL39/RL495 (EK(3/4 )/1/2 ) 27,3 RL495 rohový přechod EK/3/4 104 RL497 přímý přechod EK/3/4 104 RL191 přechod EK/15 47,3 RL188 přechod EK/16 49 RL243 přechod EK/17 49 RL189 přechod EK/18 49 RL190 přechod EK/20 49 RL38 armatura VK rohová - EK/3/4 169,1 RL39 armatura VK přímá - EK/3/4 154,4 RL21 aut. odvzduš. 1/8 83 RL61 rozeta antikorová prům.15 mm 23,1 09

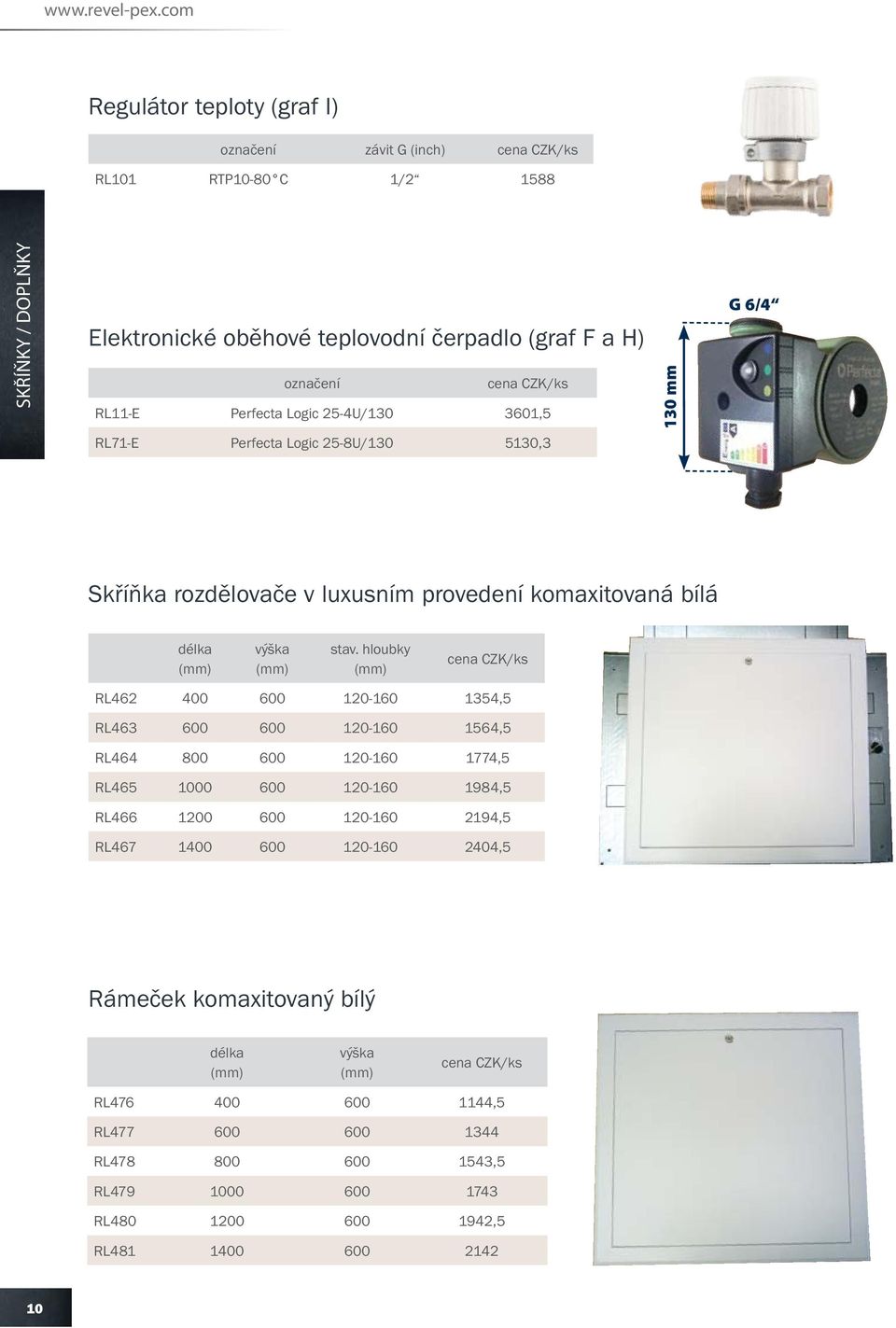

12 Regulátor teploty (graf I) označení závit G (inch) cena CZK/ks RL101 RTP10-80 C 1/ SKŘÍŇKY / DOPLŇKY Elektronické oběhové teplovodní čerpadlo (graf F a H) označení cena CZK/ks RL11-E Perfecta Logic 25-4U/ ,5 130 mm G 6/4 RL71-E Perfecta Logic 25-8U/ ,3 Skříňka rozdělovače v luxusním provedení komaxitovaná bílá délka (mm) výška (mm) stav. hloubky (mm) cena CZK/ks RL ,5 RL ,5 RL ,5 RL ,5 RL ,5 RL ,5 Rámeček komaxitovaný bílý délka (mm) výška (mm) cena CZK/ks RL ,5 RL RL ,5 RL RL ,5 RL

13 Revel s. r. o. Skříňka rozdělovače pozinkovaný plech délka (mm) výška (mm) stav. hl. (mm) cena CZK/ks RL RL ,5 RL RL ,5 RL RL ,5 Rámeček pozinkovaný SKŘÍŇKY / DOPLŇKY délka (mm) výška (mm) cena CZK/ks RL RL RL RL RL RL Dodatečné vybavení rozdělovačů pro vytápění RL460a popis prvku cena CZK/ks RL460 Průtokoměr horní 127 RL460a Průtokoměr horní s regulací 220 RL15 Teploměr s T-kusem 299 RL429 Regulační ventil 175,4 RL23 Termopohon 230V (2 dráty) 1,8 W (NC) 399 RL430 Termopohon 24V (2 dráty) 1,8 W (NC) 399 RL14 Mechanický termostat 366,5 RL115 Ventilový díl PPSU 135,5 RL116 Průtokoměrný díl PPSU 135,5 RL461 Ekvitermní regulace dle 2 fasád 15634,5 RL460 RL23 / RL430 RL15 RL429 RL461 RL14 RL115 RL116 11

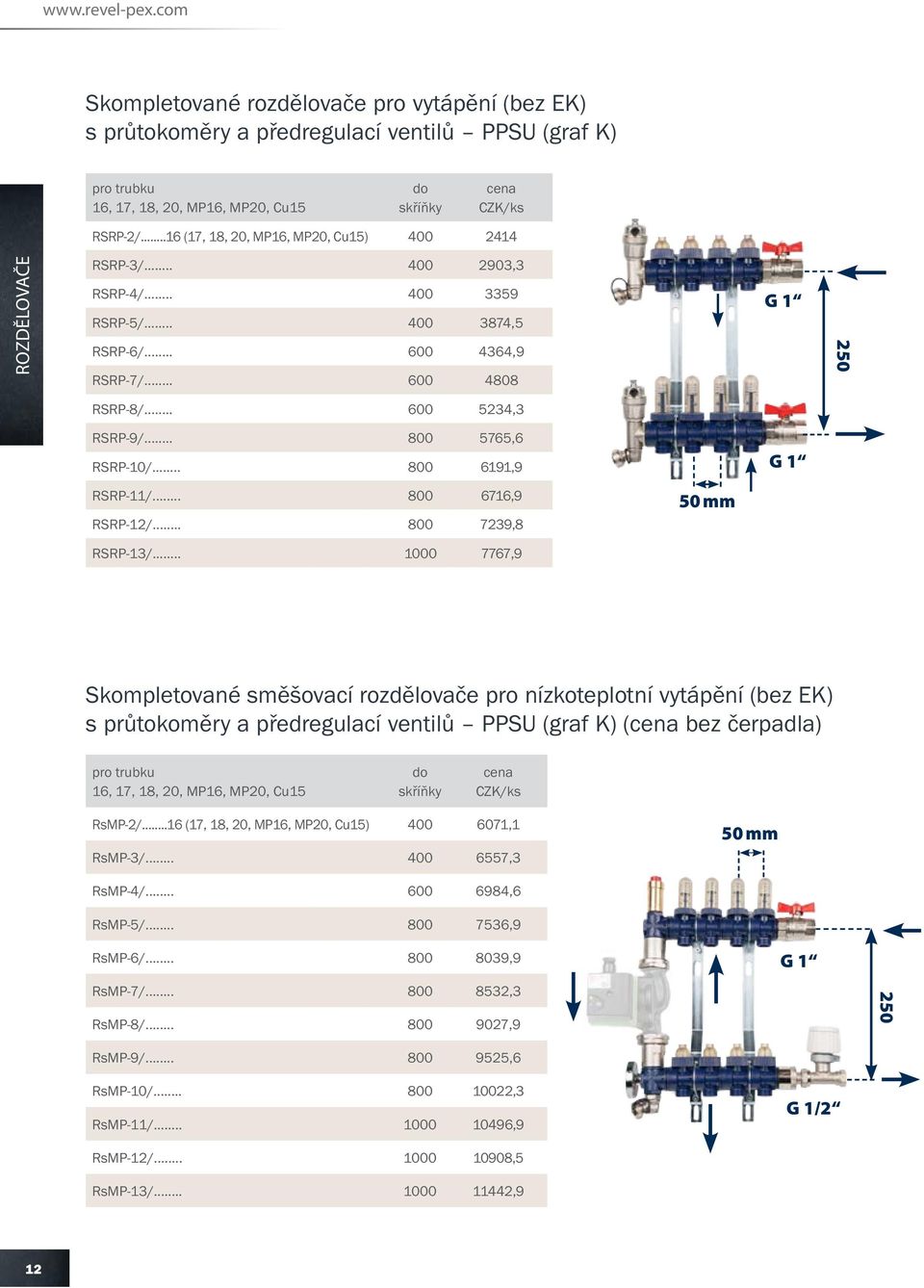

14 Skompletované rozdělovače pro vytápění (bez EK) s průtokoměry a předregulací ventilů PPSU (graf K) pro trubku 16, 17, 18, 20, MP16, MP20, Cu15 do skříňky cena CZK/ks RSRP-2/...16 (17, 18, 20, MP16, MP20, Cu15) ROZDĚLOVAČE RSRP-3/ ,3 RSRP-4/ RSRP-5/ ,5 RSRP-6/ ,9 RSRP-7/ G RSRP-8/ ,3 RSRP-9/ ,6 RSRP-10/ ,9 G 1 RSRP-11/ ,9 RSRP-12/ ,8 50 mm RSRP-13/ ,9 Skompletované směšovací rozdělovače pro nízkoteplotní vytápění (bez EK) s průtokoměry a předregulací ventilů PPSU (graf K) (cena bez čerpadla) pro trubku 16, 17, 18, 20, MP16, MP20, Cu15 do skříňky cena CZK/ks RsMP-2/...16 (17, 18, 20, MP16, MP20, Cu15) ,1 RsMP-3/ ,3 50 mm RsMP-4/ ,6 RsMP-5/ ,9 RsMP-6/ ,9 RsMP-7/ ,3 RsMP-8/ ,9 RsMP-9/ ,6 RsMP-10/ ,3 RsMP-11/ ,9 RsMP-12/ ,5 RsMP-13/ ,9 G 1 G 1/

15 Revel s. r. o. Kombinované skompletované rozdělovače pro dvě teploty (bez EK) s průtokoměry a předregulací ventilů PPSU (graf K) (cena bez čerpadla) pro trubku 16, 17, 18, 20, MP16, MP20, Cu15 do skříňky cena CZK/ks 50 mm RsMRP-2/ (17, 18,20, MP16, MP20, Cu15) ,1 RsMRP-3/ ,3 RsMRP-4/ ,6 RsMRP-5/ ,9 RsMRP-6/ ,9 RsMRP-7/ ,3 RsMRP-8/ ,9 G ROZDĚLOVAČE RsMRP-9/ ,6 RsMRP-10/ ,3 RsMRP-11/ ,9 RsMRP-12/ ,5 G 1/2 G 1 RsMRP-13/ ,9 RsMRP-14/ ,2 RsMRP-15/ ,4 vnitřně zaslepeno RsMRP-16/ ,7 RsMRP-17/ ,9 RsMRP-18/ ,2 RsMRP-19/ ,4 RsMRP-20/ ,7 RsMRP-21/ ,9 RsMRP-22/ ,2 RsMRP-23/ ,4 Skompletovaná polovina rozdělovače pro vodu (bez EK) PPSU (Pro studenou a teplou vodu specifikujte zvlášť. Průtok uzavíratelného ventilu 0,3 kg/s při 1bar - Kv 1,1) pro trubku 16, 17, 18, 20, MP16, MP20, Cu15 do skříňky cena CZK/ks RS-2/...16 (17, 18, 20, MP16, MP20, Cu15) ,2 RS-3/ ,7 RS-4/ ,3 RS-5/ ,5 50 mm G 1 RS-6/ ,1 RS-7/ ,2 250 RS-8/ RS-9/ ,3 13

16 Skompletované rozdělovače pro vytápění (bez EK) s regulovatelnými průtokoměry mosazné pro trubku 16, 17, 18, 20, MP16, MP20, Cu15 do skříňky cena CZK/ks ROZDĚLOVAČE RSRPm-2/...16 (17, 18, 20, MP16, MP20, Cu15) ,3 RSRPm-3/ ,7 RSRPm-4/ ,7 RSRPm-5/ ,3 RSRPm-6/ ,3 RSRPm-7/ ,5 RSRPm-8/ ,7 RSRPm-9/ ,2 G RSRPm-10/ ,4 RSRPm-11/ ,6 RSRPm-12/ ,6 RSRPm-13/ ,9 50 mm! G 1 Skompletované směšovací rozdělovače pro nízkoteplotní vytápění (bez EK) s regulovatelnými průtokoměry mosazné (cena bez čerpadla) pro trubku 16, 17, 18, 20, MP16, MP20, Cu15 do skříňky cena CZK/ks RsMPm-2/...16 (17, 18, 20, MP16, MP20, Cu15) ,2 50 mm RsMPm-3/ ,7 RsMPm-4/ ,9 RsMPm-5/ ,2 RsMPm-6/ ,6 G 1 RsMPm-7/ ,4 250 RsMPm-8/ ,5 RsMPm-9/ ,6 RsMPm-10/ ,7 RsMPm-11/ ,5 RsMPm-12/ ,8 RsMPm-13/ ! G 1/2 14

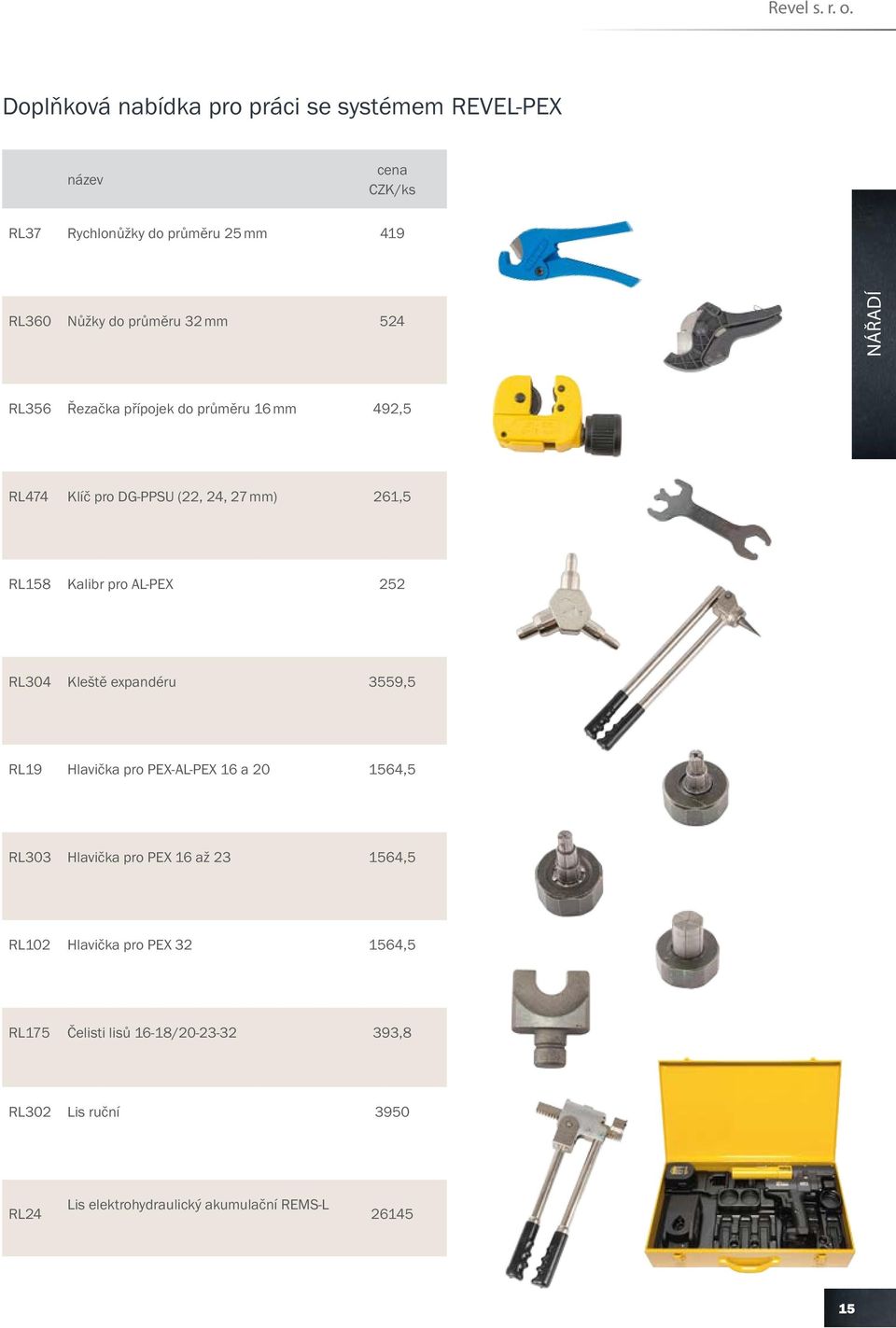

17 Revel s. r. o. Doplňková nabídka pro práci se systémem REVEL-PEX název cena CZK/ks RL37 Rychlonůžky do průměru 25 mm 419 RL360 Nůžky do průměru 32 mm 524 NÁŘADÍ RL356 Řezačka přípojek do průměru 16 mm 492,5 RL474 Klíč pro DG-PPSU (22, 24, 27 mm) 261,5 RL158 Kalibr pro AL-PEX 252 RL304 Kleště expandéru 3559,5 RL19 Hlavička pro PEX-AL-PEX 16 a ,5 RL303 Hlavička pro PEX 16 až ,5 RL102 Hlavička pro PEX ,5 RL175 Čelisti lisů 16-18/ ,8 RL302 Lis ruční 3950 RL24 Lis elektrohydraulický akumulační REMS-L

18 Sada mechanická včetně expanze pro trubku 16, 17, 18, 20, 23 výrobce cena CZK/ks RL432 REVEL 12589,5 NÁŘADÍ Sada mechanická včetně expanze pro trubku 16, 17, 18, 20, 23, MP16, MP20 výrobce cena CZK/ks RL496 REVEL 14164,5 Sada mechanická včetně expanze pro trubku 16, 17, 18, 20, 23, 32 výrobce cena CZK/ks RL431 REVEL 16264,5 Sada mechanická včetně expanze pro trubku 16, 17, 18, 20, 23, 32, MP16, MP20 výrobce cena CZK/ks RL499 REVEL 17839,5 16

19 Revel s. r. o. Grafy a tabulky A Orientační stanovení potřebného tepelnébo výkonu (Pro 1 m 2 plochy místnosti o světlé výšce do 3 metrů a tepelným odporem konstrukcí vyhovujícím tepelné normě.) Poloha místnosti v objektu Tepelná ztráta místnosti včetně větrání (W/m 2 ) Vnější teplotní výpočtová oblast (t e ) t e =-12 C t e =-15 C t e =-18 C Výpočtová teplota místnosti (t i ) C horizontální vertikální * GRAFY A TABULKY B Tepelný výkon stěnového topení 200 rozteč 150 mm C * + + vytápěný prostor nad posuzovaným prostorem nevytápěný prostor pod posuzovaným prostorem Uložení topného systému ve zdi výkon otopné plochy W/m mm rabicové pletivo střední přebytková teplota otopné vody v C 2 1,5 1 0,8 0,6 0,4 0,3 0,1 0,2 0,05 50 cm 50 cm 50 cm součinitel prostupu tepla stěnou W/m 2 K Vodící lišta RL424 s trubkou 16 1,8 RL59 EVOH nebo PEX-AL-PEX 16x2 mm 17

20 D Orientační stanovení výkonu otopné podlahové plochy (pro teplotní spád 8 C, pro trubku ø18 mm) Základní tepelný výkon q 0 (W/m 2 ) GRAFY A TABULKY Výpočtová teplota místnosti t i ( C) Střední teplota topné vody ( C) t vs =(t p +t z )/2 ( C) rozteč potrubí (mm) Spotřeba trubky pro 1m 2 podlahové plochy (m) 13,4 6,7 4,4 3,3 Opravné koeficienty (K) pro nášlapné vrstvy podlah a jiné trubky Keramická podlaha K=1 PVC, linoleum K=0,84 Koberec, jekor K=0,75 Parkety, korek Plovoucí podlaha K=0,68 K=0,5 Trubka ø16 mm Trubka ø20 mm K=0,85 K=1,1 Poznámka: max. chladící výkon podlahové plochy 40 W/m 2 nejnižší přípustná teplota vody pro chlazené podlahy je 16 C (z důvodů kondenzace) Způsob kladení smyčky podlahového systému a skladby podlahy Zdivo A - A Soklík Trvale pr. tmel Povrchová vrstva trubka 18 (16,20) mm A - A chybná dilatace maximální vzdálenost dilatačních spar 8 m správná dilatace Dilatační pás Betonová mazanina 75 RL 269 Stavební kontrukce min. 5mm 18

21 Napět Čas/Time [h] PPSU E let/years PE-X Revel s. r. o let/years PP-C F Pevnostní izotermy při 95 C Charakteristika čerpadla Perfecta Logic 25-8U/ ,5 6 5 GRAFY A TABULKY Dopravní výška (m) Napětí ve stěně [MPa] Čas [h] 10 let PE-X PP-C let Průtočné množství Q (m3/h) 0,08 0,07 0,06 0,05 0,04 0,03 0,02 0,01 0 PE-MDX Pl (kw) PPSU Průtočné množství Q (m3/h) G Stupeň 1 Fyzikální a mechanické vlastnosti PE-X Hustota pe-mdx PPSU Jednotka 3 Stupeň 2 Stupeň 3 Standard ASTM / D1505 0,944 0,935 1,29 g/cm MPa ASTM / D638 / ISO R527 Modul pružnosti E MPa ASTM / D790 Maximální provozní teplota C ISO / DIN Teplota měknutí C ASTM / 1525 Pevnost v tahu Součinitel tep. vodivosti 0,41 Koeficient délk. roztažnosti 2 10 Součinitel drsnosti povrchu H 0, ,007 0,007 EN ISO ASTM F876 DIN 4724 Wm K 0, ,01 I Charakteristika čerpadla Perfecta Logic 25-4U/ /K mm ASTM / E1530 ASTM / D696 / E831-1 Regulátor teploty RL101 5 Dopravní výška (m) Průtočné množství Q (m3/h) 0,03 Pl (kw) 0,025 0,02 0,015 0,01 0, Průtočné množství Q (m3/h) Stupeň 1 Stupeň 2 Stupeň 3 19

22 J Tlakové ztráty potrubí při střední teplotě vody 70 C GRAFY A TABULKY 3,6 20

23 Revel s. r. o. K Tlakové ztráty ventilů rozdělovačů 7 Regulace Kv 0,10 0,25 0,40 0,55 0,70 0,75 0,9 otáčky hlavice* 1/4 1/2 3/4 1 11/4 11/2 full předregulace** * platí pro PPSU i mosazné rozdělovače v obou směrech zatékání ** platí pouze pro PPSU rozdělovače P (mbar) P (kpa) GRAFY A TABULKY max flow mm min flow , ,67 3, , ,1 (kg/h) (l/min.) Regulace Kv 0,10 0,20 0,30 0,40 0,55 0, P (kpa) L Tlakové ztráty termostatického ventilu , qm = kg/h 21

24 Trubky Revel TRUBKY REVEL Systém REVEL-PEX využívá trubky na bázi síťovaného polyetylenu PE-X (PEX), při jehož výrobě je užívána technologie hydrolytického (silánového) síťování označovaná dle normy písmenem b. Tato technologie umožňuje ekonomickou výrobu jakostních trubek, a to celoplastových nebo kompozitních s hliníkovou vložkou, které vyhovují příslušným technickým normám. Tato technologie rovněž umožňuje použití různých přísad optimalizujících receptury za účelem speciálních aplikací trubek. Posledním trendem je změkčování trubek za užití středohustotního polyetylenu, přičemž výsledný produkt je značen jako PE-MDXb. Proto se technologie silánového síťování stala předmětem zájmu všech významných světových producentů trubek PE- X. Síťovaný polyetylen je plast zcela výjimečných vlastností odolávající dlouhodobě teplotám do 95 C (krátkodobě 110 C ale pouze voda nikoli pára). Pod pojmem síťování polyetylenu se rozumí chemická reakce, při které se mění struktura a vlastnosti materiálu. Volná pohyblivost molekul je síťováním omezena, molekuly jsou spojeny do neviditelné prostorové sítě. Z tavitelného materiálu termoplastu se síťováním stává netavitelný materiál tzv. termoelast (z rodiny termosetů), který sice při vyšší teplotě měkne, ale přitom si zachovává dostatečnou pevnost. Prostorová síť zabraňuje pomalému tečení materiálu krípu. Na rozdíl od ostatních plastů pevnost PE-X s časem prakticky neklesá. Pevnostní izotermy PE-X jsou lineární bez zlomu, tedy náhlého poklesu pevnosti typického pro tavitelné termoplastické materiály. Tato vlastnost spolu s vysokou termooxidační stabilitou je podstatou dlouhodobé životnosti a provozní spolehlivosti trubek PE-X. Síťování rovněž zvyšuje chemickou odolnost materiálu. Proto tento materiál dobře odolává působení nemrznoucích směsí, antikorozních přísad a horké chlorované vodě. Struktura tohoto polymeru účinně blokuje šíření náhodných trhlin. PE-X je pružný a houževnatý též při teplotách hluboko pod bodem mrazu. Trubky musí být skladovány a instalovány tak, aby nebyly vystaveny dlouhodobě přímému působení slunečního záření (vyjma černých - k tomuto účelu konstruovaných). Provozní podmínky trubek z materiálu PE-X pro životnost 50 let stanoví poněkud složitě norma, ale v krátkosti lze říci, že jakékoli snížení teploty média či vnitřního přetlaku v trubce zásadním způsobem prodlužuje její životnost, a ta přesahuje za běžných podmínek 100 let. Systém na bázi celoplastových trubek PE-X a PE-MDX je určen pro přímé uložení do betonu. Trubka se díky své termoelastičnosti chová jako jeden velký kompenzátor délkových změn, rozšiřuje a zužuje svou stěnu, aniž by jí to uškodilo na pevnosti či životnosti. Potrubí ze síťovaného polyetylenu není nutné ukládat do ochranných hadic v celých délkách (předepsány jsou naopak pro přechody dilatací stavebních konstrukcí). Rozhodnutí zda návleky užít či nikoli souvisí s rozhodnutím projektanta o započtení tepelných ztrát vlastních rozvodů. Kromě PE-MDXb 32 3,6, které vyhoví z hlediska průniku kyslíku stěnou trubky požadavku normy pouze primárním materiálem, je celý sortiment celoplastových trubek dodáván i s kyslíkovou barierou EVOH, která se projevuje vysokým leskem povrchu trubky. Firma REVEL v pololetí 2015 zavedla do výroby několik novinek - co se užitého základního materiálu, přísad, konstrukčního řešení, dimensí, účelového určení, odolnosti i barevného provedení týká. Novinky sledují aktuální světový technologický i materiálový vývoj a některé z nich jsou u konkurenčních výrobců dosud nevídané. Firma REVEL je rovněž patrně jediným výrobcem trubek PE-X na světě, který podrobuje celou svou produkci výstupnímu tlakovému testu vodou 95 C. Po absolvování výstupní tlakové zkoušky jsou jednotlivé svitky trubek baleny PE fólií a opatřeny etiketou výstupní kontroly. Montážní firma po transportu je povinna zkontrolovat PE fólii, zda nedošlo k jejímu poškození včetně poškození trubky neodbornou manipulací či dopravou. V sortimentu naleznete klasické provedení celooranžové s matným povrchem (bez bariery) a lesklé s vrstvou z EVOH proti vnikání kyslíku. Dále potrubí na povrchu čer- 22

25 Revel s. r. o. vené a lesklé s bílou vnitřní stěnou, a zcela novou bílou PE-X trubku s černou matnou povrchovou vrstvou vyhotovenou z UV vysoce stabilizovaného polyetylenu s amorfním uhlíkem, která zabraňuje průniku světla a UV záření. Ty jsou určeny pro aplikace s pitnou, užitkovou nebo závlahovou vodou, a to i v prostředí s vysokou světelnou expozicí, jako jsou např. tropické destinace. Užití pro jednoduchý sluneční kolektor je rovněž možné. Červené trubky s kyslíkovou barierou EVOH jsou určeny pro otopné systémy, a to jak velkoplošné tak radiátorové. Výjimkou jsou suché podlahové otopné plochy s dřevovláknitými deskami, kde se z důvodů menší roztažnosti a zvukových projevů užívá metaloplastická trubka PEX-AL-PEX 16x2mm. Metaloplastické trubky v sortimentu firmy jsou z důvodu využitelnosti k povrchovým vedením vyhotoveny v barvě bílé. Tyto kompozitní pětivrstvé trubky jsou konstruovány tak, aby enormní délková roztažnost matriálu PE-X (nebo PE-RT u jiných výrobců) byla zachycena a přenesena prostřednictvím smykových sil do střední hliníkové vložky. Tato konstrukce předpokládá symetrii přenosu sil, tedy uložení MP trubky volně nebo v izolačních či ochranných návlecích. Metaloplastická trubka obecně, tedy všech typů na trhu, není určena pro přímé zalití do betonu za účelem temperovaných železobetonových konstrukcí či podlahového vytápění a chlazení, a to z důvodu nečekaného namáhání materiálu ve stěnách MP trubky a nebezpečí tvorby vnitřních příčných mikrotrhlin (obvykle orientovaných v kolmém směru na hliníkovou vrstvu). Nerovnoměrné a často značné napětí ve stěnách MP trubky uložené natvrdo v podlaze nesouvisí jen s aktuálním tlakem a teplotou v soustavě, ale i s teplotou podlah v okamžiku tuhnutí betonu při realizaci. Hlavní předností MP potrubí oproti trubkám celoplastovým je právě tvarová stabilita a minimální délková roztažnost zachycená vnitřní hliníkovou vložkou, a proto se užívají pro povrchová stěnová a podstropní vedení, suché velkoplošné systémy, pro připojení radiátorů ze zdí, případně pro sanitní rozvody v objektu, a také z důvodu hlukových všude tam, kde se očekávají náhlé změny teploty rozváděného média. TRUBKY REVEL 23

26 SPOJOVÁNÍ TRUBEK Axiální lisovaný spoj a spojování trubek za užití EK Základní spojovací systém REVEL-PEX je založen na tzv. axiálním lisování (ve směru osy trubky) využívajícím tvarové paměti síťovaného polyetylenu. Tato vlastnost se též částečně projevuje i u trubek metaloplastických PEX/AL/PEX. Při montáži je nejprve nasunut mosazný kroužek ve správném směru na trubku, pomocí expanderu je zvětšen průměr konce trubky pouze tak, aby umožňoval zasunutí fitinky. Toto je velmi důležitá podmínka montáže, jejíž nedodržení (tzv. přeexpandace) je nejčastější příčinou okamžité netěsnosti spoje způsobené dobře viditelným lokálním poškozením konce trubky. U metaloplastické trubky je tato podmínka natolik důležitá, že se musí užít speciální expandovaní hlava s vymezeným krokem (viz nabídka nářadí). Chemická struktura materiálu způsobuje, že se roztažená trubka časem vrací na původní rozměr (tzv. memory efekt). Následuje nalisování mosazného kroužku ve směru trubky, při kterém dochází pod zmíněným kroužkem k tečení materiálu trubky při velmi vysokém tlaku. Tím dojde k pevnému spojení a dokonalému utěsnění spoje i bez použití pryžových těsnicích ó-kroužků, a to je zárukou prakticky neomezené životnosti spoje. Tento systém spojování trubek je nejstarší a u mnoha firem praxí dokonale prověřený způsob spojování trubek PE-X, PEX-AL-PEX a PE -MDX. Spoj využívá dvojitého těsnícího efektu - memory a presu - vzájemně snižujících riziko chyby v jednom či druhém. Spoj má tendenci se sám utěsňovat, a jestliže je spoj těsný při tlakové zkoušce, jeho těsnost v průběhu času stále roste. Někdy se doporučuje přistoupit k tlakové zkoušce s odstupem 24 hodin, zejména je-li prováděna stlačeným vzduchem (např. při riziku záporných teplot). Naše správně provedené spoje jsou zdaleka nejpevnějším článkem systému a vydrží spolehlivě včetně plastových fitinků více než desetinásobek pevnosti vlastní trubky. Firma REVEL dodává široký sortiment mosazných a plastových fitinků, z nichž některé jsou určeny pro dva rozměry trubek. Systém doplňují radiátorové přípojky tvaru L a T vyráběné z poniklovaných polotvrdých měděných trubek 15 1mm. Stejně jako několik významných výrobců zavedla i firma REVEL do prodeje fitinky z vysoce jakostního konstrukčního plastu PPSU. Z nabízeného sortimentu materiálů PPSU zvolila firma REVEL typ vyznačující se nejvyšší houževnatostí. Vysoká houževnatost je zárukou spolehlivé funkce i v tvrdých podmínkách běžné stavební praxe. Zachování principu axiálního lisování přináší výhodu plné kompatibility PPSU komponent s tradičními mosaznými díly i možnost použití stejného montážního nářadí. Pro povrchová vedení kompozitních trubek se často z důvodů dekorativních používají fitinky mosazné niklované, které se ovšem dodávají do několika dnů na objednávku. Označení lisovaných spojů jako nerozebíratelné není zcela přesné, neboť tyto spoje lze demontovat za užití horkovzdušné pistole, přičemž mosazné fitinky se znovu využijí. Horkým vzduchem narušené potrubí se odstřihne. Vzhledem k možnému poškození vysokou teplotou je zakázáno znovupoužití fitinků PPSU. Kroužky systému REVEL-PEX jsou vyrobeny z trubkového mosazného materiálu, přičemž každý kroužek je určen výhradně pro konkrétní rozměr a typ trubky. Pro kompozitní trubky jsou užity kroužky opatřené chemickým niklem z důvodu kluznosti vnitřního povrchu. Dále je systém doplněn šroubovanými univerzálními spojkami a přechodkami na bázi eurokónusů (EK), které těsní jak ó-kroužkem, tak břity. Tato nabídka umožňuje montáž podlahového či stěnového vytápění ze systému REVEL-PEX a připojování trubek na rozdělovače, případně na ventily těles, bez nutnosti užití lisovacího a expandovacího nástroje. Pro metaloplastické trubky je nutné v případě spojů EK užít kalibrační nástroj, aby nedošlo k naříznutí nebo svlečení těsnících ó-kroužků. Se spolehlivostí EK spojů nejsou potíže, ale přesto firma upřednostňuje lisovaný spoj, na který je výhradně poskytována plná garance (tedy včetně úhrady způsobených přímých škod) a to po dobu 25 let. K tomuto účelu je firmou dodáváno či zapůjčováno speciální nářadí. Práce se systémem není náročná na kvalifikaci pracovníků, doporučujeme však prostudování informací v tomto technickém pokynu nebo případné zaškolení přímo u firmy REVEL. Zmíněné materiály lze rovněž získat zdarma z firemního CD, a to včetně kreslicího softwaru. 24

27 Z našeho dalšího sortimentu: Podrobné informace na: Tepelná čerpadla vzduch - voda 8kW pro topení a chlazení Měděné radiátory stěnové, podlahové a volně stojící konvektory s vysokou životností, designově flexibilní řešení krytů radiátorů

28 Praha Příbram Brno Revel, s.r.o. Dubno 127 (Evropská ul.) CZ Příbram tel.: ; fax: N E /2015
