1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ TECHNICKÁ ZAŘÍZENÍ BUDOV 1 TYPOLOGIE, ZAŘIZOVACÍ PŘEDMĚTY VNĚJŠÍ A VNITŘNÍ KANALIZACE Ing. Stanislav Frolík, Ph.D. - katedra technických zařízení budov - 2.polovina 19.století bouřlivý rozvoj ZTI 1

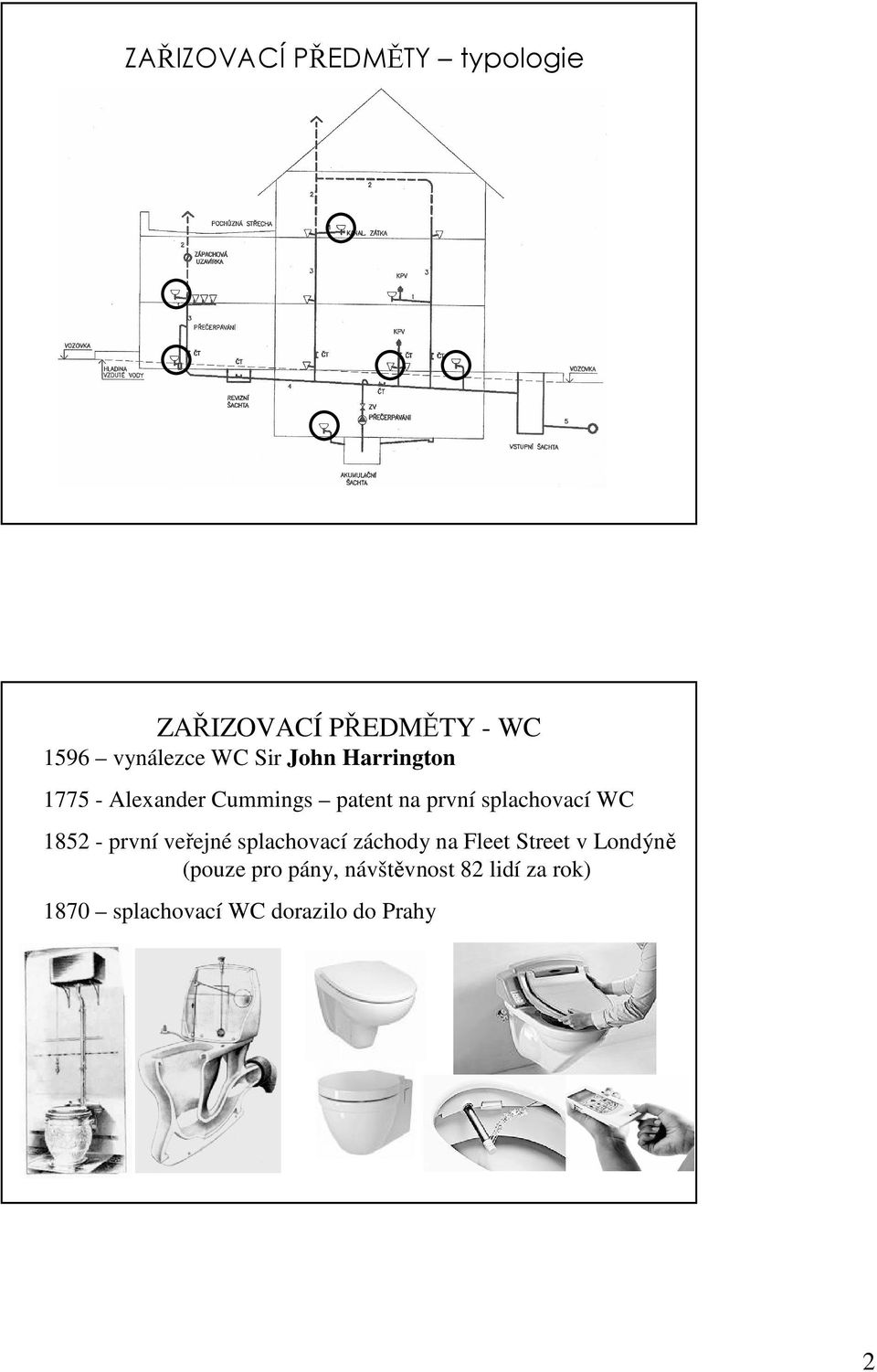

2 ZAŘIZOVACÍ PŘEDMĚTY typologie ZAŘIZOVACÍ PŘEDMĚTY - WC 1596 vynálezce WC Sir John Harrington Alexander Cummings patent na první splachovací WC první veřejné splachovací záchody na Fleet Street v Londýně (pouze pro pány, návštěvnost 82 lidí za rok) 1870 splachovací WC dorazilo do Prahy 2

3 ZAŘIZOVACÍ PŘEDMĚTY - vlastnosti nepropustnost, pevnost,odolnost, nenasákavost a trvanlivost materiálu životnost? hladký povrch odolný vůči mechanickému a chemickému opotřebování jednoduchost tvaru, aby byla zajištěna čistitelnost estetický vzhled, barevnost snadná montáž, oprava a demontáž minimální hlučnost odpovídající velikost ZAŘIZOVACÍ PŘEDMĚTY - materiál zdravotní keramika plasty, laminát, akrylát smaltovaná litina silnostěnná smaltovaná ocel nerez ocel žula, kámen, terazzo 3

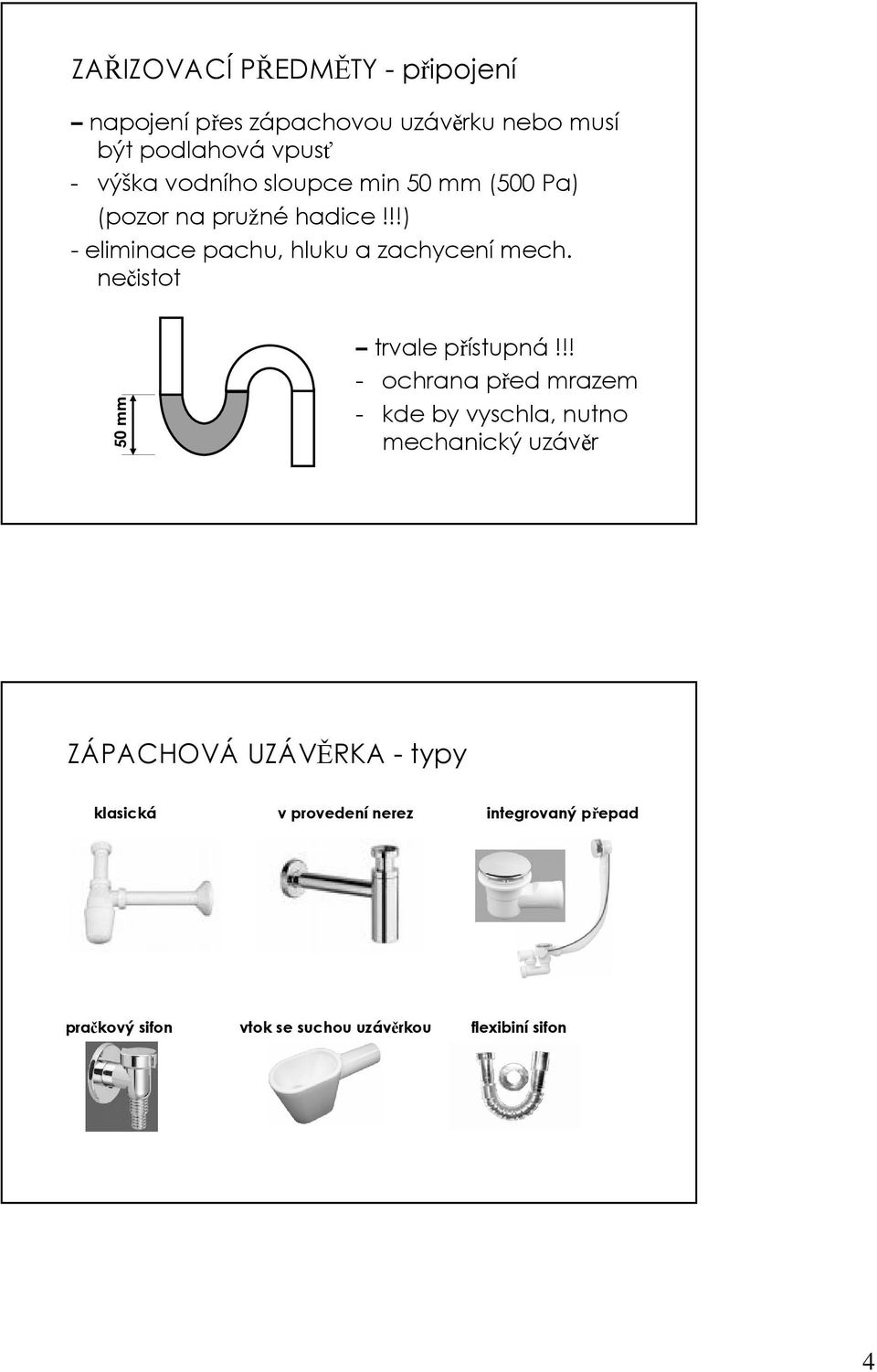

4 ZAŘIZOVACÍ PŘEDMĚTY - připojení napojení přes zápachovou uzávěrku nebo musí být podlahová vpusť - výška vodního sloupce min 50 mm (500 Pa) (pozor na pružné hadice!!!) - eliminace pachu, hluku a zachycení mech. nečistot 50 mm trvale přístupná!!! - ochrana před mrazem - kde by vyschla, nutno mechanický uzávěr ZÁPACHOVÁ UZÁVĚRKA - typy klasická v provedení nerez integrovaný přepad pračkový sifon vtok se suchou uzávěrkou flexibiní sifon 4

5 ZAŘIZOVACÍ PŘEDMĚTY výšky, funkční plochy - umyvadla mm ZAŘIZOVACÍ PŘEDMĚTY výšky, funkční plochy - dřez mm 5

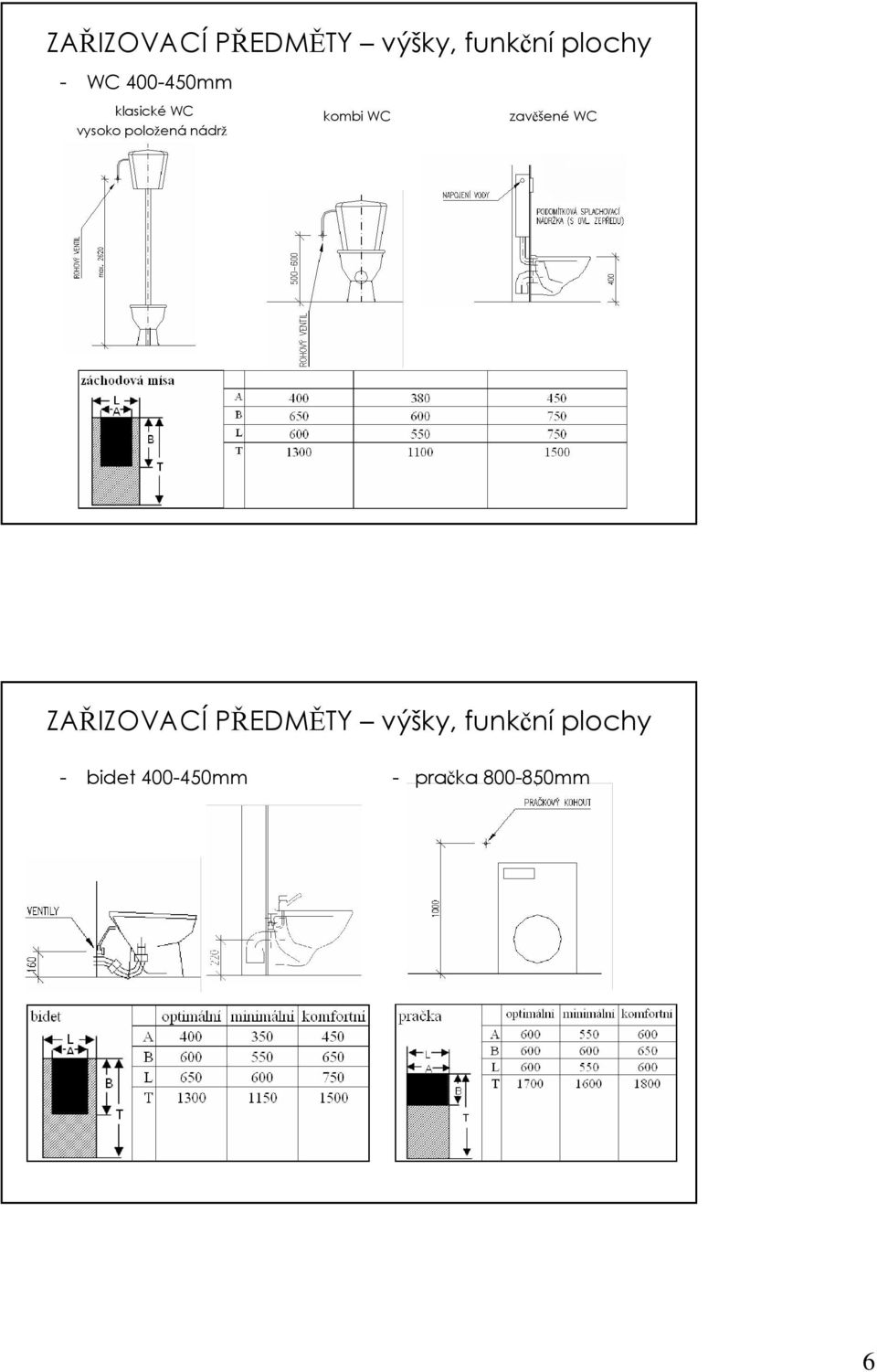

6 ZAŘIZOVACÍ PŘEDMĚTY výšky, funkční plochy - WC mm klasické WC vysoko položená nádrž kombi WC zavěšené WC ZAŘIZOVACÍ PŘEDMĚTY výšky, funkční plochy - bidet mm - pračka mm 6

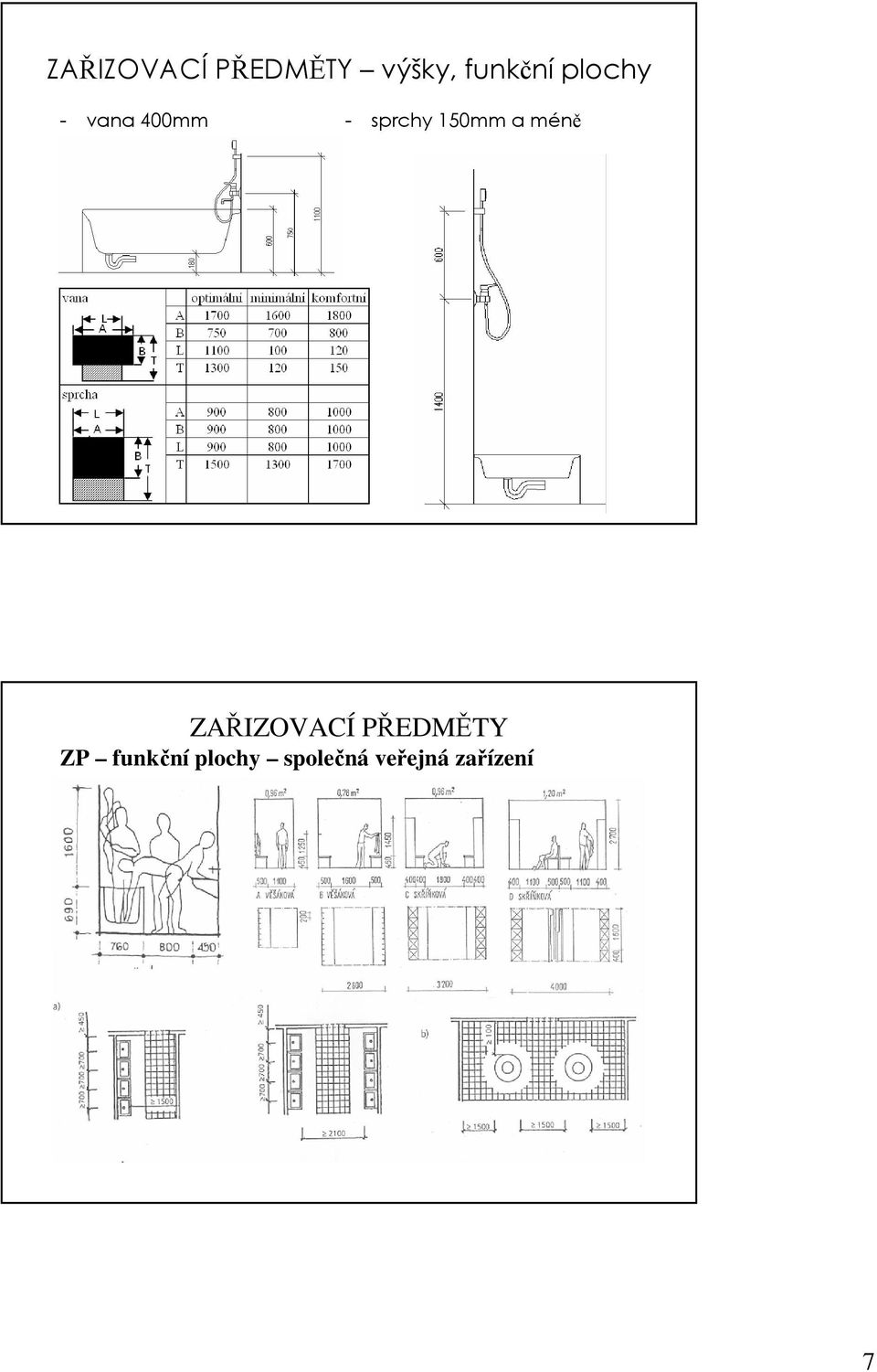

7 ZAŘIZOVACÍ PŘEDMĚTY výšky, funkční plochy - vana 400mm - sprchy 150mm a méně ZAŘIZOVACÍ PŘEDMĚTY ZP funkční plochy společná veřejná zařízení 7

8 ZAŘIZOVACÍ PŘEDMĚTY ZP funkční plochy společné umístění v koupelnách 8

9 ZAŘIZOVACÍ PŘEDMĚTY Orientační tabulka počtu wc, umýváren a šaten 9

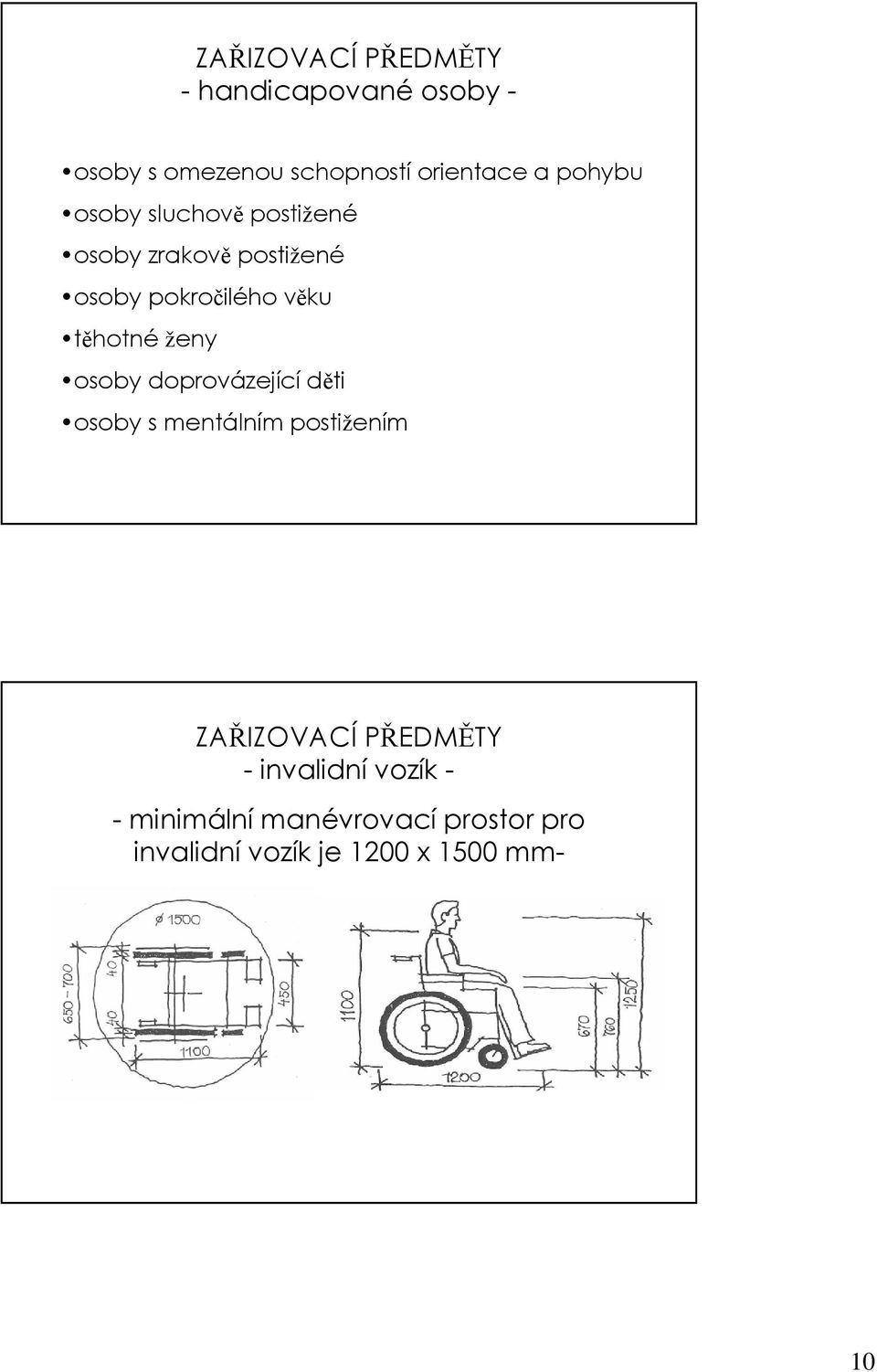

10 ZAŘIZOVACÍ PŘEDMĚTY - handicapované osoby - osoby s omezenou schopností orientace a pohybu osoby sluchově postižené osoby zrakově postižené osoby pokročilého věku těhotné ženy osoby doprovázející děti osoby s mentálním postižením ZAŘIZOVACÍ PŘEDMĚTY - invalidní vozík - - minimální manévrovací prostor pro invalidní vozík je 1200 x 1500 mm- 10

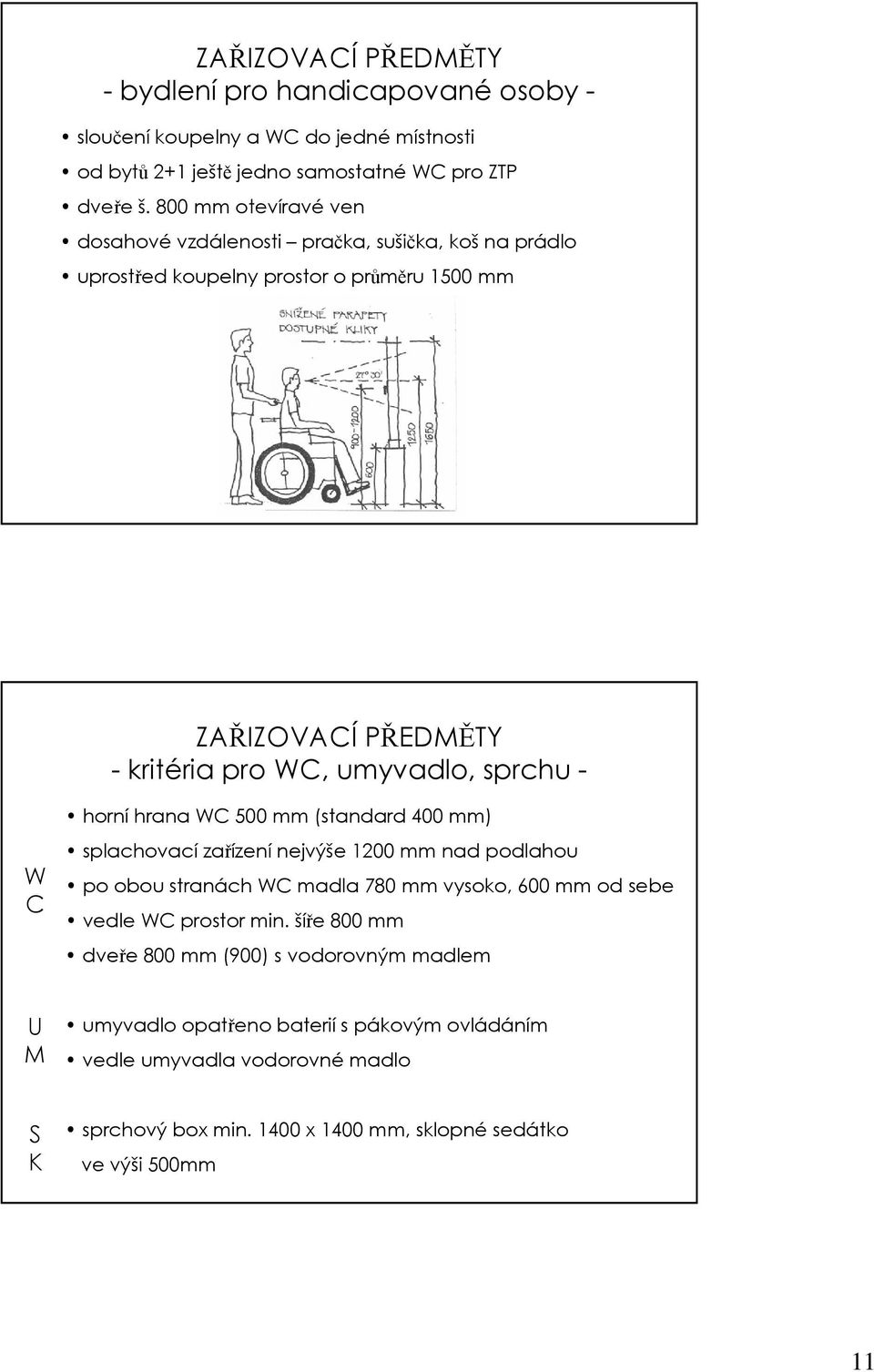

11 ZAŘIZOVACÍ PŘEDMĚTY - bydlení pro handicapované osoby - sloučení koupelny a WC do jedné místnosti od bytů 2+1 ještě jedno samostatné WC pro ZTP dveře š. 800 mm otevíravé ven dosahové vzdálenosti pračka, sušička, koš na prádlo uprostřed koupelny prostor o průměru 1500 mm ZAŘIZOVACÍ PŘEDMĚTY - kritéria pro WC, umyvadlo, sprchu - W C horní hrana WC 500 mm (standard 400 mm) splachovací zařízení nejvýše 1200 mm nad podlahou po obou stranách WC madla 780 mm vysoko, 600 mm od sebe vedle WC prostor min. šíře 800 mm dveře 800 mm (900) s vodorovným madlem U M umyvadlo opatřeno baterií s pákovým ovládáním vedle umyvadla vodorovné madlo S K sprchový box min x 1400 mm, sklopné sedátko ve výši 500mm 11

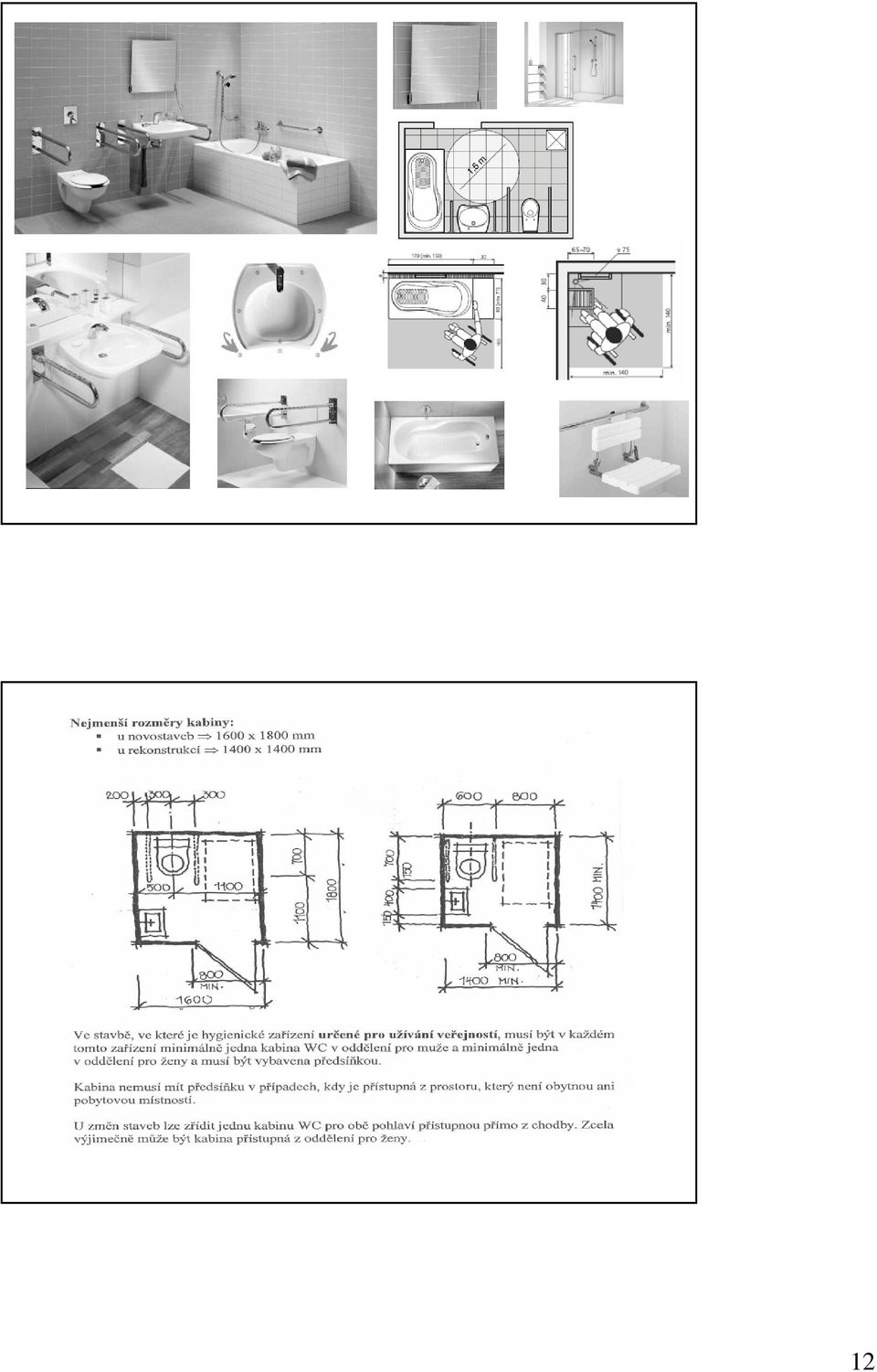

12 12

13 Příklady minimálních rozměrů koupelny s vanou a optimálních rozměrů koupelny pro ZTP Příklady minimálních rozměrů koupelny se sprchou 13

14 Příklady optimálního uspořádání a velikosti záchodových kabin pro osoby s postižením v občanských budovách v rekonstruovaném objektu ( zdroj: D.Filipiová Projektujeme bez bariér ) Příklady optimálního uspořádání a velikosti záchodových kabin pro osoby s postižením v občanských budovách v novostavbách ( zdroj: D.Filipiová Projektujeme bez bariér ) 14

15 Kanalizace - soubor zařízení, která zachycují, odvádějí, zneškodňují a čistí odpadní vody tak, aby nedošlo k znehodnocení vodního hospodářství Rozdělení kanalizace dle správy : veřejnou ( zahrnuje stokové sítě, objekty na stokové síti, čistírny s příslušným zařízením a kanalizační přípojku ) vnitřní ( vztahuje se na likvidaci odpadních vod vřešeném objektu a jejich bezproblémový odvod do kanalizační přípojky, aniž by docházelo ke změnám ve vnitřním mikroklimatu ) Rozdělení kanalizace podle způsobu odvodu odpadních vod: gravitační veškeré trubní vedení je vedeno ve sklonu ve směru odvodu tlaková veškeré odpadní vody z odvodňované oblasti jsou shromažďovány v přečerpávací stanici a odtud vytlačovány do recipientu nebo jiné potrubní sítě podtlaková systém je vybaven povlakovými armaturami, které odsávají odpadní vody a vzduch ze zařizovacích předmětů a potrubí Kanalizační systémy 15

16 Likvidace splaškových odpadních vod VEŘEJNÁČOV DOMOVNÍČOV SEPTIK AKUMULAČNÍ NÁDRŽ Likvidace dešťových odpadních vod RECIPIENT ZPĚTNÉ VYUŽITÍ ZDRŽENÍ A VYPUŠTĚNÍ VSAKOVÁCÍ PRVKY - TUNEL 16

17 Prvky kanalizační sítě Vnitřní kanalizace oddílný ( samostatný ) systém rozvodů splaškové a dešťové odpadní vody, který má za úkol odvést znehodnocenou odpadní vodu mimo objekt Části vnitřní splaškové kanalizace: Větrací potrubí Připojovací potrubí Odpadní splaškové potrubí Svodné potrubí Kanalizační přípojka 17

18 VĚTRACÍ POTRUBÍ VĚTRACÍ POTRUBÍ = svislé potrubí, kterým se přivádí vzduch pro vyrovnání tlakových poměrů v systému kanalizace větrací potrubí ( šikmé střechy ) větrací potrubí ( ploché střechy ) větrací potrubí ( ploché střechy-nepochůzné, pochůzné ) 0,5m 0,5m >3m >3m 18

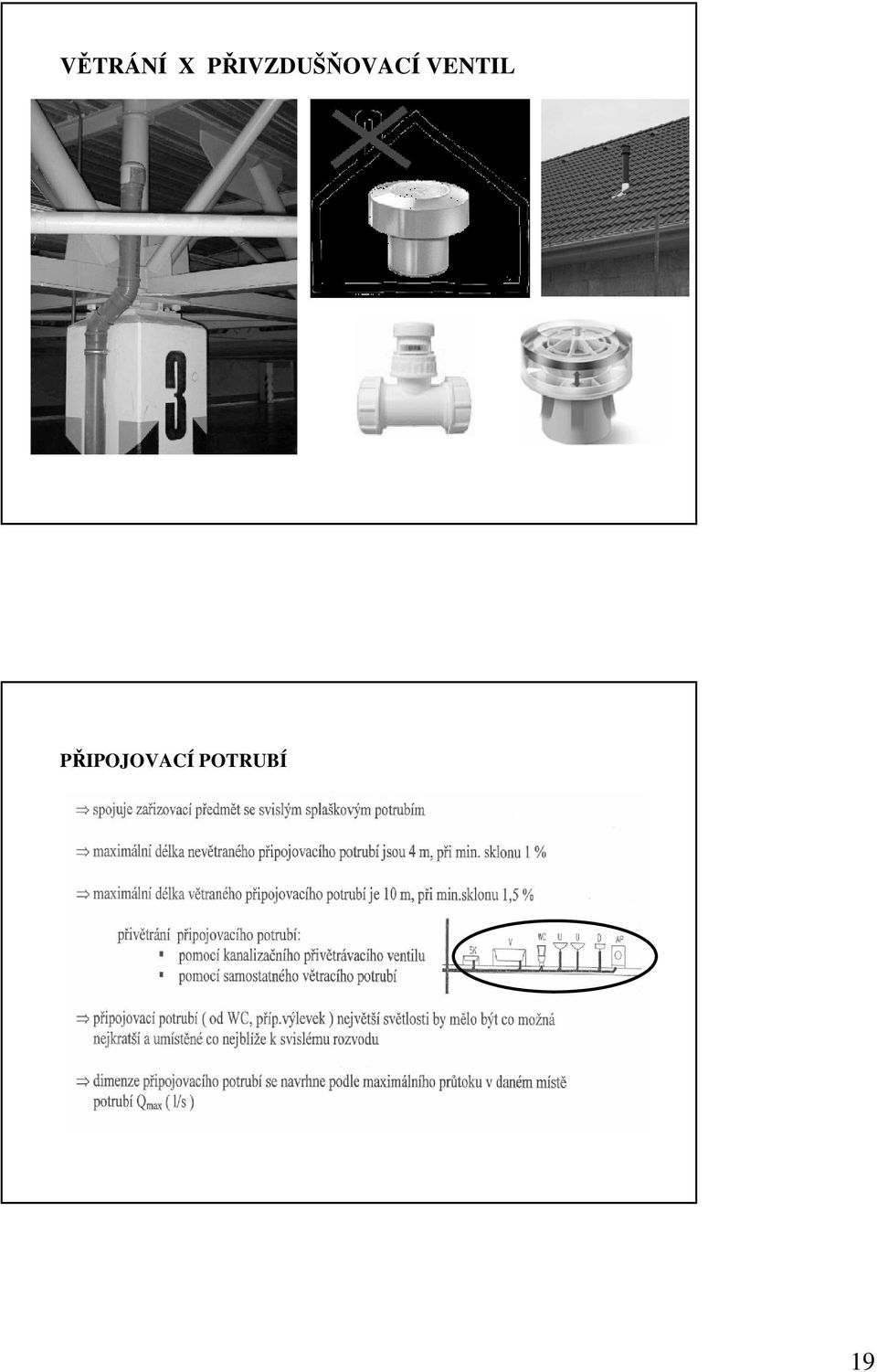

19 VĚTRÁNÍ X PŘIVZDUŠŇOVACÍ VENTIL PŘIPOJOVACÍ POTRUBÍ 19

20 SPLAŠKOVÉ ODPADNÍ POTRUBÍ = svislé potrubí, kterým se odvádějí splaškové odpadní vody z připojovacího potrubí do potrubí svodného SPLAŠKOVÉ ODPADNÍ POTRUBÍ 20

21 SPLAŠKOVÉ ODPADNÍ POTRUBÍ DEŠŤOVÉ ODPADNÍ POTRUBÍ = svislé potrubí, kterým se odvádějí dešťové odpadní vody z venkovních odvodňovaných ploch vnější vedení ( šikmé střechy ) vnější vedení ( ploché střechy ) vnitřní vedení ( ploché střechy-nepochůzné, pochůzné ) >3m 21

22 Svodné potrubí Svodné potrubí 22

23 Kanalizační přípojka - platí jižčsn samostatná pro každý objekt - min. DN 150 (plast - vnější průměr 160 mm) - sklon min 2% pro DN150 a 1% pro DN200, maximální 40% - jednotná x oddílná přípojka - dimenzování podle zásad vnějších sítí - hranice mezi přípojkou a svodným potrubí obvykle dle předpisů správce sítě revizní šachta, hranice pozemku, hranice objektu. 23
