3 Úvod Úvod SIMATIC S7-200 TIA Portal V13 Přehled CPU

4 Změny v prodeji S7-200 od !!! Předpokládaný průběh ukončení prodeje S7-200 Nárůst L1 ceny o 10% 10/2012 Oznámení o ukončení prodeje S7-200 stále k dispozici Nárůst L1 ceny o 10% Ukončení prodeje S7-200 k dispozici pouze jako náhradní díl!! Nárůst L1 ceny o 10% každý rok 10/ / / Rok 1 Rok 9 Let Finální ukončení prodeje Konec dodávek

5 Přehled SIMATIC PLC Basic Advanced SIMATIC S7-400 SIMATIC S SIMATIC S SIMATIC S SIMATIC S7-400 SIMATIC S7-300 Micro SIMATIC S7-200 SIMATIC S SIMATIC S V10.5 V11 V12 TIA Portal

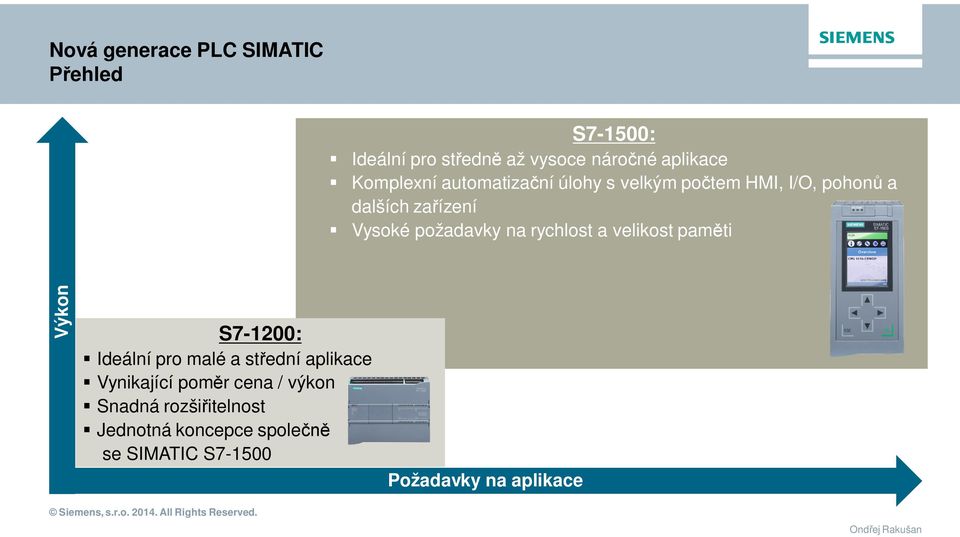

6 Nová generace PLC SIMATIC Přehled S7-1500: Ideální pro středně až vysoce náročné aplikace Komplexní automatizační úlohy s velkým počtem HMI, I/O, pohonů a dalších zařízení Vysoké požadavky na rychlost a velikost paměti Výkon S7-1200: Ideální pro malé a střední aplikace Vynikající poměr cena / výkon Snadná rozšiřitelnost Jednotná koncepce společně se SIMATIC S Požadavky na aplikace

7 Totally Integrated Automation Portal Jednotné vývojové prostředí pro automatizaci Totally Integrated Automation Portal STEP 7 V13 Safety V13 WinCC V13 Startdrive V13 SIMATIC PLC Safety SIMATIC HMI SINAMICS Jednotné vývojové prostředí pro automatizaci

8 Totally Integrated Automation Portal Jednotný inženýrský nástroj SIMATIC Controller SIMATIC S7-300/400/1500 SIMATIC S SIMATIC WinAC RTX Jednotný inženýrský nástroj TIA Portal SINAMICS G120 SINAMICS SINAMICS G120C, G120P, G120D, G110M Distributed I/O SIMATIC ET 200S/SP SIMATIC ET 200M/MP Safety Integrated SIMATIC S7-1516F/1518F SIMATIC S7-300/400/WinAC SINAMICS G120-PN/Safety Intuitive Efficient Approved SIMATIC HMI SIMATIC Basic Panels SIMATIC Comfort Panels SIMATIC NET SIMATIC NET CP / CM

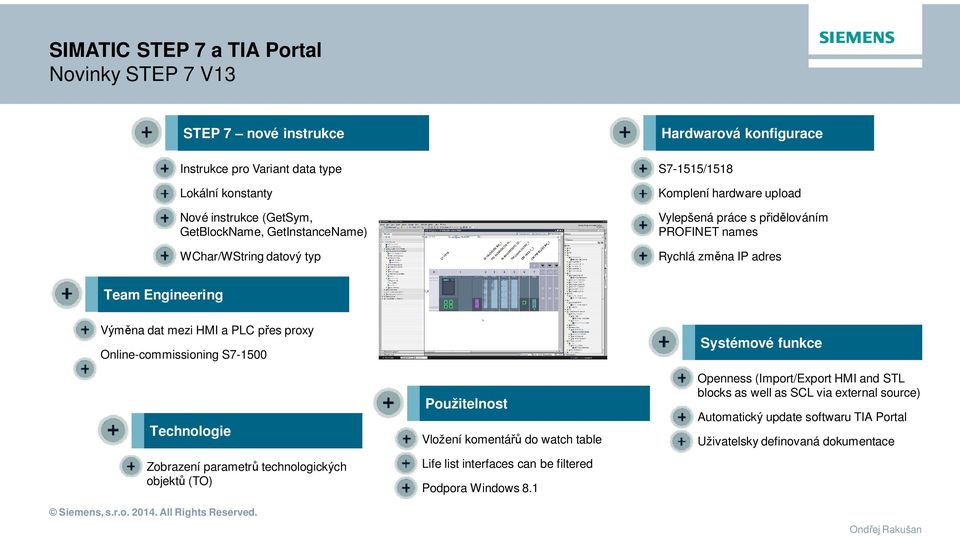

9 SIMATIC STEP 7 a TIA Portal Novinky STEP 7 V13 STEP 7 nové instrukce Instrukce pro Variant data type Lokální konstanty Nové instrukce (GetSym, GetBlockName, GetInstanceName) WChar/WString datový typ Hardwarová konfigurace S7-1515/1518 Komplení hardware upload Vylepšená práce s přidělováním PROFINET names Rychlá změna IP adres Team Engineering Výměna dat mezi HMI a PLC přes proxy Online-commissioning S Technologie Zobrazení parametrů technologických objektů (TO) Použitelnost Vložení komentářů do watch table Life list interfaces can be filtered Podpora Windows 8.1 Systémové funkce Openness (Import/Export HMI and STL blocks as well as SCL via external source) Automatický update softwaru TIA Portal Uživatelsky definovaná dokumentace

10 SIMATIC STEP 7 a TIA Portal V13 Automatický update TIA Portal Update Tool Spuštění přes TIA Portal > Help > Installed Software Kontrola nainstalovaných a dostupných SP a Upd Stažení aktualizací Přerušení / obnovení stahování Instalace aktualizací

11 Přehled HW Přehled hardware Nové CPU SIMATIC S7-1217C Přehled základních jednotek řady S7-1200

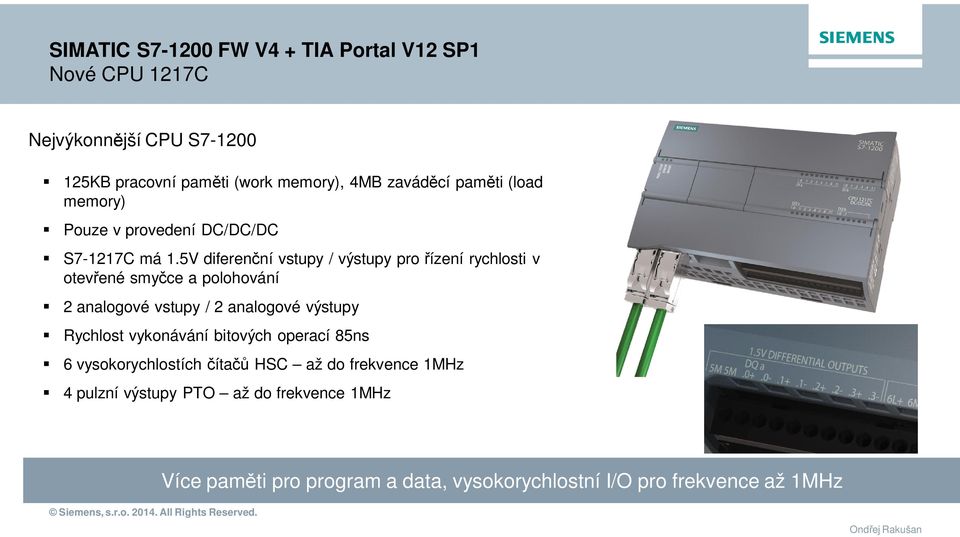

12 SIMATIC S FW V4 + TIA Portal V12 SP1 Nové CPU 1217C Nejvýkonnější CPU S KB pracovní paměti (work memory), 4MB zaváděcí paměti (load memory) Pouze v provedení DC/DC/DC S7-1217C má 1.5V diferenční vstupy / výstupy pro řízení rychlosti v otevřené smyčce a polohování 2 analogové vstupy / 2 analogové výstupy Rychlost vykonávání bitových operací 85ns 6 vysokorychlostích čítačů HSC až do frekvence 1MHz 4 pulzní výstupy PTO až do frekvence 1MHz Více paměti pro program a data, vysokorychlostní I/O pro frekvence až 1MHz

13 SIMATIC S CPU FW4.0 (Nová objednací čísla) Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C 3 typy provedení CPU DC/DC/DC, AC/DC/RLY, DC/DC/RLY DC/DC/DC Work Memory, Integrovaná 30 KB 50 KB 75 KB 100 KB ä125 KB Load Memory, \integrovaná 1 MB 1 MB 4 MB 4 MB 4 MB Retentive M., Integrovaná 10 KB 10 KB 10 KB 10 KB 10 KB Bit Memory (M) 4 KB 4 KB 8 KB 8 KB 8 KB Integrovaní digitální I/O 6 vstupů/ 4 výstupy 8 vstupů / 6 výstupů 14 vstupů / 10 výst. 14 vstupů / 10 výst. 14 vstupů/10 výs.*) Integrované analogové I/O 2 vstupy 2 vstupy / 2 výstupy Velikost proc.image Rozšíření pomocí SB 1024 Bytes pro vstupy / 1024 Bytes pro výstupy 1 max. Rozšíření pomocí sign. karet none 2 max. 8 max. Max. Local I/O Digital Max. Local I/O Analog

14 SIMATIC S CPU FW4.0 (Nová objednací čísla) Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C Vysokorychlostní čítače 3 celkem 4 celkem 6 celkem 6 celkem 6 celkem Jednofázové (Dvoufázové) Pulzní výstupy 100 khz (80 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (DC výstupy) nebo 200 khz s rozšiřujícím SB 100 khz (80 khz) 30 khz (30 khz) Vstupy pro zachycení pulzů MHz (1 MHz) 100 khz (80 khz) and/or 30 khz (30 khz) 1 MHz nebo 1MHz, khz, 20kHz 200 khz 100 khz, 200 khz Time Delay / Cyklické přerušení Přerušení na náběžnou a sestupnou hranu Real Time Clock - přesnost Real Time Clock / zálohování 4 celkem s rozlišením 1 ms 6 vzest. & 6 sest. 8 vzest. & 8 sest. 12 vzest. & 12 sest. ± 60 seconds / month ä 20 dní / 12 min. při 40 C Bezúdržbový Super Capacitor Provozní podmínky ä -20 C to +60 C horizontální / -20 C to +50 C vertikální uchycení 95% nekondenzující vlhkost

15 SIMATIC S CPU FW4.0 (Nová objednací čísla) Výkon CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C Bitové operace Instrukce Move - Word Matematické operace - Real ä µs / instrukce ä 1.7 µs / instrukce ä 2.3 µs / instrukce CPU komunikace CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C Počet portů 1 2 Typ Rychlost Počet komunikačních modulů RJ45 Interface 10/100 Mb/s 3 max.

16 Kompatibilita SIMATIC S FW3 a S FW4 q Firmware V4 pro S a TIA Portal V13 q Zpětná kompatibilita signálních karet s CPU FW4 q Prodej CPU s FW3 do září 2014!!!

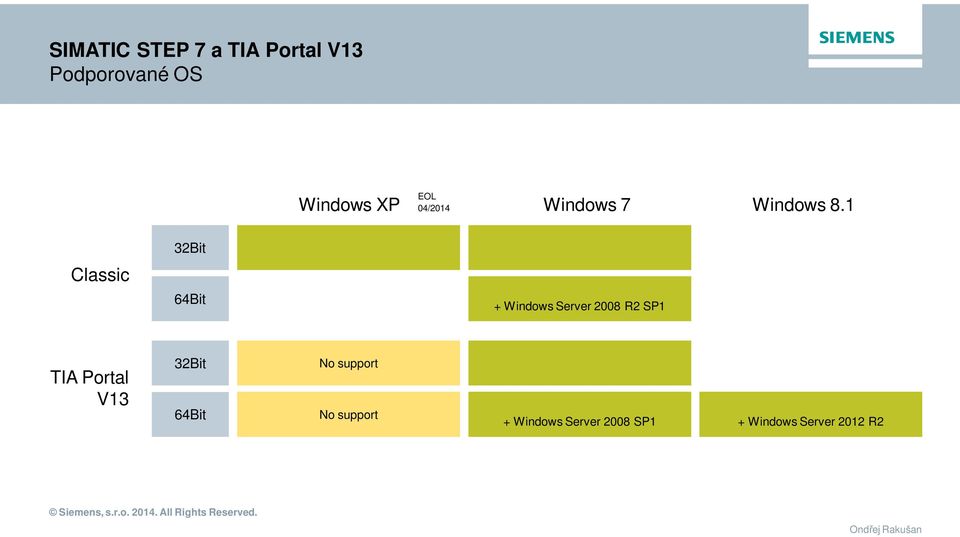

17 SIMATIC STEP 7 a TIA Portal V13 Podporované OS EOL 04/2014 Windows XP Windows 7 Windows Bit Classic 64Bit + Windows Server 2008 R2 SP1 TIA Portal V13 32Bit 64Bit No support No support + Windows Server 2008 SP1 + Windows Server 2012 R2

18 SIMATIC STEP 7 a TIA Portal kompatibilita Upgrade projektu a compatibility mode TIA Portal V13 Open in V12 SP1 compatibility mode Project upgrade to V12.1 <= V11-Project V12.0-Project V12 SP1 Project V13 Project Project Upgrade to V13.0

19 SIMATIC STEP 7 a TIA Portal kompatibilita Online Upload/Download TIA Portal V13 V12 SP1 projekt v compatibility mode V13 Projekt * <= V11 Projekt V12.0 Projekt V12 SP1 Projekt V13 Projekt *včetně hardwarové konfigurace

20 Kompatibilita pro různé verze HWx, FWx, SWxx New for V13 CPU FW 6ES7-21x- 1xx TIAP V10.5 TIAP V11 TIAP V12 TIAP V13 FW 1.x FW- Update FW 2.x 30-0XB0 ü ü ü ü ü jako V1.x ü ü ü FW 3.x 31-0XB0 ü jako V1.x ü V3.x HSP ü ü FW 4.x 40-0XB0 û û û ü

21 Změna CPU na FW4 New for V13 Přímá změna na V4 CPU není možná! Zdroj V1.x CPU

22 Změna CPU na FW4 Novinka V13 První krok: změna na V3 CPU Zdroj V1.x CPU

23 Změna CPU na FW4 Novinka V13 Změna pouze přes V3 na V4 CPU CPU, HMI zkompilovat a download Kompilace: Heslo pro každý zaheslovaný blok! source V3.0 CPU

24 Po provedení změny S V3 na S V4 je nutné přehrát projekt pro HMI panely a pro určité CM/CP provést FW-Update 1 Náhradní díly S V3 náhrada za S V3 2 Nový projekt S FW4 Žádná omezení pro nové produkty Použití starých produktů viz bod 3 3 Přechod na FW4 na existujících projektech Změna V3 CPU na V4 CPU FW-Update CM/CP Update HMI Projektu Změna Lib-Bloků Při použití: S <V4 DNP3 CP = V1.0 PROFIBUS Master V1.2 AS-Interface Master V1.0 SIMATIC HMI Panely RFID Reader SIWAREX CAN (HMS) Pomocí TIA Portal : V13 Paměťová karta v CPU TIA Portal V13 TIA Portal V13

25 S FW4 Kompatibilita FW3 a FW4 New for V13 Komaptibilita S V4 CPU: Z bezpečnostních důvodů není 100% spare part kompatibilní k S V3 CPU Není možné použít SIMATIC MMC kartu obsahující projekt V3 na V4 CPU!! Automatická změna projektů pro S V3 pomocí změny na V4 CPU v TIA Portalu. Výroba S FW3 bude ukončena, 10 let budou CPU V3 dostupné jako náhradní díl. Change device S V3 S V4

26 TIA Portal V13 + S FW4.0 = Nové funkce a možnosti q Nové funkce S FW4

27 S FW4, přiblížení k S S V4 CPU obsahuje funkce a vlastnosti S Funkce S V4 S7-1500

28 S V4 Novinka V13 PTO/PWM, volitelná volba výstupů Vstup pro HSC je libovolně volen z integrovaných nebo SB-digitálních vstupů. Nastavení filtru na vstupech od 0.1 µs po 20ms. Nastavení vstupních filtrů Volba libovolných I/O pro HSC a PTO/PWM

29 Použití S FW4 jako I Device Novinka V13 IO-Controller I-Device IB100- IB119 OB FC FB Lokal QB100- QB119 OB FC FB Lokal Cyklická výměna IO-dat

30 S FW4, přiblížení k S Novinka V13 Nedochází ke ztrátě aktuálních hodnot během ladění programu...rezerva v DB (stejné jako u S7-1500) Nová verze PID regulátoru (stejné jako u S7-1500)

31 Technologické funkce v SIMATIC STEP 7 PID Compact 3 pro S Funkce / Vlastnosti Nastavení chování PID při vyjímečných a chybových stavech Nastavení stavu PID regulátoru po restartu PLC Rychlá a jednoduchá manuální volba PID parametrů TO-editor pro porovnání všech paramtrů online/offline Stejné instrukce jako pro S Výhoda Bezpečná reakce PID při chybových stavech CPU Vylepšené manuální nastavení Snadný přenos programového kódu mezi S a S7-1500

32 S FW4, přiblížení k S Novinka V13 Volba sledované instance během On-line S FW4 možnost nastavení OB zda bude nebo nebude přerušitelné

33 S FW4, přiblížení k S Novinka V13 Integrované webové stránky podporují rozlišením mobilní zařízení (chytré telefony, tablety) User management

34 S FW4, přiblížení k S Novinka V13 Download in RUN až 20 bloků Zabezpečená komunikace Trace

35 S FW4, přiblížení k S Nové možnosti pro diagnostiku Trace Záznam až 16 různých proměnných do oddělené části paměti PLC (mimo work, load a retentivní paměť) Podpora více záznamů najednou (multiple trace-jobs) Cyklický záznam (real-time) Více možností spuštění záznamu Spuštění záznamu nezávisle na PLC pro jednodušší detekci sporadických jevů Export naměřených hodnot v souborech csv a ttrec Diagnostika i pro odhalení sporadických problémů

36 TIA Portal V13 Station Upload S S S7-300/400/WinAC Spuštění přes menu Online Upload device as new station Volba PLC pro upload Kompletní upload SW+HW

37 Systém knihoven Systém knihoven v TIA Portálu V13 Master copies Type

38 Knihovny Úvod 2 typy knihoven... Globální knihovna Nezávislá na konkrétním projektu Otevření knihovny více uživateli najednou pouze v režimu Read-Only. Projektová knihovna Jedinečná pro každý projekt Spojená s projektem (otevření, uložení a zavření). Types Master copies Types Master copies Common data Global library Project library

39 Knihovny Úvod Jednotlivé části knihovny Types Centralizované vzory V projektu jsou použity jako instance Instance jsou propojeny se vzorem è centrální management Master copies V projektu je použita pouze kopie Mastrer copies Kopie a Master copie nejsou spojeny è žádný centrální management Types Master copies Common Data Common Data Společná data, protokoly Library

40 HS_3d_3 Knihovny Opakované použití projektu bez použití Type Vzorový projekt nebo knihovna Function A Function B Function C Plant project 1 Function A Function B Plant project 2 Function C Opakované použití projektu: Vzorový projekt Knihovny Plant project 3 Function A Function B Function C

41 Slide 40 HS_3d_3 3d HideSlideMacro;

42 HS_3d_4 Knihovny Opakované použití projektu bez použití Type Vzorový projekt nebo knihovna Function A* Function B Function C* Plant project 1 Function A Function B Plant project 2 Function C Problém při změnách v projektu... V jakém projektu je použita jaká verze? Je nutné provést manuální aktualizaci projektu! Kontrola verze přes manuální porovnání projektů! Přepsání původního projektu Plant project 3 Function A Function B Function C

43 Slide 41 HS_3d_4 3d HideSlideMacro;

44 Knihovny Opakované použití projektu s využitím Type Type koncept založen na instancích Update je proveden centrálně přes jedno tlačítko Jednotlivé instance jsou zabezpečeny proti zápisu Sledování změn v projektu..starší verze jsou ukládány Knihovna Projekt Copy Bez použití Types Master Copy Copy S využitím Types Update Type V1 Type V2 Centrální Update na novou verzi Instance V2 Instance V2 Instance V2

45 Knihovny Opakované použití projektu s využitím Type Library management Library management zobrazuje místo a verzi použitého projektu 1 Otevření Library Managementu 2 Verze a umístění projektu

46 Nové komunikační karty a příslušenství Nové komunikační karty IO-Link CANopen CP (IEC, DNP3) RF120C

47 CP IEC / CP DNP3 - přehled, vlastnosti CP IEC (6GK7243-1PX30-0XE0) CP DNP3 (6GK7243-1JX30-0XE0) Single-width S housing (30 x 110 x 75) Teplotní rozsah -20 C to +70 C Upevnění pomoví DIN lišty Diagnostické LED Napájení pomocí vnitřní sběrnice - backplane bus 1 x RJ45 Ethernet port (10/100 Mbps) Komunikační procesor pro připojení SIMATIC S kontrolním vzdáleným systémům pomocí IEC protokolu/ DNP3 protokolu IEC protokol (CP IEC (6GK7243-1PX30-0XE0)) DNP3 protokol (CP DNP3 (6GK7243-1JX30-0XE0))

48 SM xIO-Link Master (6ES XK30-0XA0) Point-to-Point spojení, žádný sběrnicový systém Standardní kabel pro připojení senzorů (3-vodiče + signální vodič), nestíněný, 20 m délka, nevyžaduje speciální konektor Komunikační standard PNO nezávislý na výrobci Komunikace cyklická, jednocestná komunikace procesních dat (cca 2 ms cyklus) acyklická komunikace servisních dat mezi senzory a PLC Integrované diagnostické zprávy switchboard 3UG4 monitoring relays 3RW40 soft starters 3RA27 function modules for feeders 3RA6 compact starters <20 m Switching devices <2 0m

49 SIMATIC S Controller Area Network CANopen B SIMATIC S7-1200C CANopen Master/Slave Umožňuje připojení S do CANopen, možnost komunikace zařízení připojených do CANopen a S Až 3 CANopen moduly pro S CPU Připojení CAN: 9-pole male DSUB Až 16 CANopen nodů na modul 256 bytů pro vstupy a 256 bytů pro výstupy Integrováno v HW katalogu TIA Portalu Připravené programové bloky pro jednoduché programování

50 SIMATIC RF120C vysokorychlostní komunikační modul pro S Přímý a nejrychlejší přenost dat do SIMATIC S SIMATIC RF120C Komunikační modul pro integraci identifikačních systémů do SIMATIC S SIMATIC RF200, RF300, RF600 SIMATIC MV400 MOBY D, MOBY U PROFINET CM IO-Controller Integrace do TIA Portal Konfigurace pomocí nástroje TIA Portal Připravené bloky pro snadné programování Jedna čtečka na RF120C Konzistence a rychlost dostupnosti dat v CPU Až 3 moduly RF120C na CPU

51 Závěr Závěr Mikronovinky Letní akademie Starter paket sady pro nové uživatele Užitečná dokumentace

52 Výhodné sady pro nové uživatele SIMATIC S Starter Kits K dispozici během května TIA Portal V13 Nová objednací čísla!! SIMATIC S Starter Kit 6ES BD34-4YB0 L1 Cena: SIMATIC S KP300 Basic Starter Kit 6AV HA01-3AA4 L1 Cena: SIMATIC S KTP600 Basic Starter Kit 6AV DA01-3AA4 L1 Cena: SIMATIC S KTP400 Color Basic Starter Kit 6AV6651-7KA01-3AA4 L1 Cena:

53 Mikronovinky - informace o LOGO! a SIMATIC S Mikronovinky Rychlý a jednoduchý přístup k novinkám LOGO! SIMATIC S Registrace na:

54 Automation Tasks in 10 minutes or less... Rychlé a přehledné seznámení s TIA Portalem Pro koho jou videa určena? Pro nové uživatele, kteří se seznamují s TIA Portalem Jednoduché, přehledné 10min a méně! Naznačení řešení daného problému = úspora času

55 SIMATIC STEP 7 a TIA Portal V13 Jak efektivně programovat v prostředí TIA Portal Programuje správně v prostředí TIA Portal Doporučení jak pracovat v novém prostředí TIA portal s PLC S7-1200/S Guideline in Customer Support Odkazy na důležité dokumenty a informace týkající se migrace: Guideline FAQ Videa

56 SIMATIC STEP 7 a TIA Portal V13 Seznam dostupných instrukcí v S / 1500 Přehled instrukcí v řídících systémech SIMATIC S7 Instrukce pro všechny S7-CPU S7-300/400/1200/1500 Porovnání všech program. Jazyků (LAD, FBD, STL, SCL) Zvýrazněné nové instrukce Doporučení použití Rozdělení do sekcí Basic instrukce Extended instrukce Technology Communication Ke stažení zde: Service&Support *by the Ondřej end of Rakušan 02/2014

57 Letní akademie: červenec - srpen 3 x během léta Praha, Brno, Ostrava Základní seznámení s vývojovým prostředím TIA Portal Seznámení s PLC Simatic S Základy programování Simatic HMI Basic panely Vytvoření jednoduchých aplikací Registrace na Praha: Brno: Ostrava: Školení je zdarma, vhodné pro nové uživatele TIA Portal

58 Napájecí zdroje SITOP Přehled Power supplies SITOP PSU SITOP lite low-cost, for basic requirements in industrial environment SITOP compact slim-line, for control cabinets LOGO!Power flat, for distribution boards SITOP smart powerful standard power supplies SIMATIC-Design SITOP modular SITOP power supplies technology power in SIMATIC design supplies for demanding solutions Special design, special uses 1-/ 2-phase 24 V DC W 12 V/ 24 V DC W 5 V/12 V/15 V/24 V DC W 3-phase 24 V DC W 24 V DC W 24 V DC W 3-52V DC/ 120W 12;2x15;24V/9 300W 3-phase 1-/ 2-phase Expansion modules PSE 24 V DC W 24 V DC 24 V/48 V DC 192 W W Uninterruptible power supplies 12 V DC/ 240 W 24 V DC/ W Redundancy module PSE202U Selectivity module PSE200U Buffer module SITOP modular SITOP UPS500S 15 A / kws SITOP UPS500P 7 A/ 5, 10 kws DC UPS modules 6-20 A DC UPS module 40 A Battery modules Ah

59 SITOP UPS1600 s bateriovými moduly UPS1100 System integration Power supply SITOP S7-1200/300/400/1500 Step 7 Controller 24 V DC Operator control/ Monitoring Panel / PC WinCC PROFINET Operator control/ Monitoring PC / PG TIA Portal Step 7 Engineering DC UPS SITOP UPS1600/1100 Plná integrace do TIA šetří čas při projektování a uvádění do provozu Snadné nastavení SITOP UPS pomocí TIA Portal Rychlý výběr komponent a integrace do sítě Profinet Jednoduchá změna parametrů UPS Bezproblémová integrace do programu PLC pomocí připravených funkčních bloků pro S7-300/400/1200/1500 Zobrazení a změna parametrů UPS na panelech SIMATIC HMI pomocí UPS-Faceplate TIA-Portal WinCC Faceplate

60 Září 2014 Nový produkt Nová generace Nové jméno Nové možnosti...
