1 TECHNICKÝ MANUÁL INTERIÉROVÉ LÁTKOVÉ ROLETY

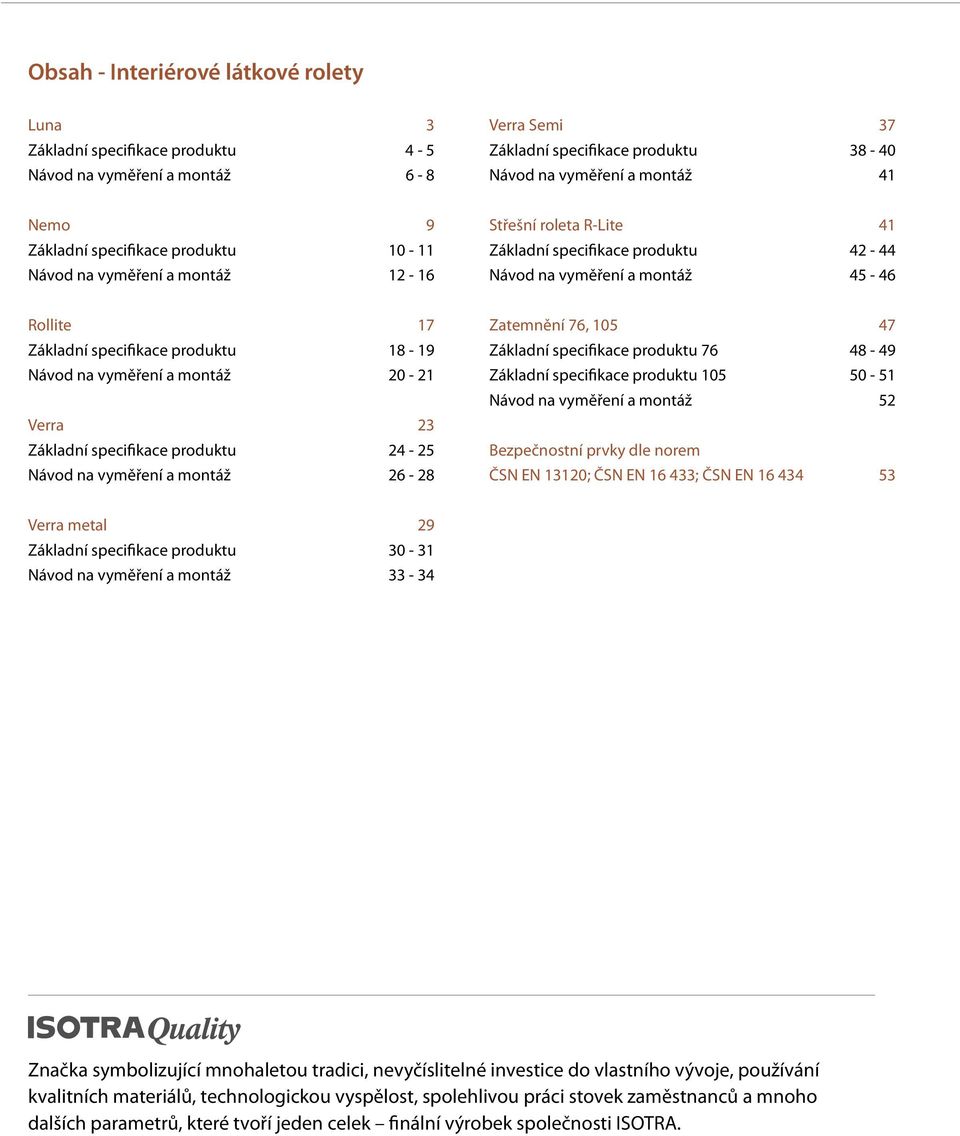

2 Obsah - Interiérové látkové rolety Luna 3 Základní specifikace produktu 4-5 Návod na vyměření a montáž 6-8 Verra Semi 37 Základní specifikace produktu Návod na vyměření a montáž 41 Nemo 9 Základní specifikace produktu - 11 Návod na vyměření a montáž Střešní roleta R-Lite 41 Základní specifikace produktu Návod na vyměření a montáž Rollite 17 Základní specifikace produktu Návod na vyměření a montáž Verra 23 Základní specifikace produktu Návod na vyměření a montáž Zatemnění 76, 5 47 Základní specifikace produktu Základní specifikace produktu Návod na vyměření a montáž 52 Bezpečnostní prvky dle norem ČSN EN 13120; ČSN EN ; ČSN EN Verra metal 29 Základní specifikace produktu Návod na vyměření a montáž Značka symbolizující mnohaletou tradici, nevyčíslitelné investice do vlastního vývoje, používání kvalitních materiálů, technologickou vyspělost, spolehlivou práci stovek zaměstnanců a mnoho dalších parametrů, které tvoří jeden celek finální výrobek společnosti ISOTRA.

3 INTERIÉROVÉ LÁTKOVÉ ROLETY Luna Roletka s krycím profilem v hliníkovém nebo plastovém provedení Boční vodící lišty zabraňují průniku světla po stranách Možnost potažení profilů a lišt renolitem v imitaci dřeva 3

4 Interiérová roleta Luna Základní specifikace produktu 2300 A 67/ RRn 16/2 500 RRn RRn RRn 02/1 IS IS IS 27 RR 14/ RR 1500 RR /4 RR 14 RR 21/ RR 13/2 300 RRb 40/1 RRn 15/ IS 28/ IL 124/1 RHD RR 21 RBR-F-S8-AH RR 07/1 RR 07 A 27/1 RR 19 RR RRn 16/1 RR 08/3 LUNA 2400 IS A 67/ RRn 01/ RRn RRn 05/2 600 RRb 03/ RRb IS RR 13/ XXXX-C Ovládání manuální Tenký řetízek ø 3,2 pro vytahování a stahování rolety (barva sladěna s barvou profilu). A - návin k oknu (standard) Specifikace Obchodní název Rozměr (mm) Materiál Trubka tenká RRn 15/1 Ø 15 Fe RR x 35 x 1 Al Horní profil RR 07/1 66 x 35 x 1 PVC Dolní profil pro klasické provedení RR 08 x 15 Al RR 08/3 8 x 16 Fe Vodicí lišta plochá RR 14 33,5 x 4 x 1 Al Vedení Vodicí lišta U RR 14/1 13,5 x 22 PVC Lanko Silon 0,8 mm IS 22 Barva Standardní: RAL 8014 hnědá,ral 90 bílá Standardní: RAL 8014 hnědá, RAL 90 bílá transparentní Renolit * Příplatková: RAL 9006 stříbrná, RAL 8004 kaštan, RAL 02 pinie RAL 15 slonová kost, jiná 2065 mahagon, 2178 zlatý dub, 2179 ořech 3043 cherry amaretto 4240 winchester XA Příplatková: RAL 9006 stříbrná, RAL 8004 kaštan, RAL 02 pinie, RAL 15 slonová kost, jiná 2065 mahagon, 2178 zlatý dub, 2179 ořech, 3043 cherry amaretto, 4240 winchester XA * Pouze pro horní PVC profil RR07/1 a dolní profil RR 08/03 Fe. Montáž: do okenního křídla Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha ,5 m 2 4

5 INTERIÉROVÉ LÁTKOVÉ ROLETY Poznámka: Rozměry v tabulce platí jak pro nejlehčí látku s gramáží do 170 g/m 2, tak pro nejtěžší látku s gramáží 261 g/m 2 až 365 g/m 2. Luna poz. název položky obchodní název číslo výkresu Profil horní Al RR xxxx Drát plochý Fe/Zn A 27/ Silon 0.8 mm IS Pásek plastový 6 mm RHD Těsnění dolní lišty gumové RR xxxx Páska lepicí oboustranná DC 5011 LOHM. RR 21/ Zajišťovací paspule RBR-F-S8-AH Trubka Fe 15 mm s páskou RRn15/ Profil dolní Fe RR 08/ xxxx Profil dolní Al RR xxxx Profil vodící lišty ploché Al RR xxxx Lišta vodící U - polepená RR 14/ xxxx Profil horní PVC RR 07/ xxxx 300 Ovládání - trubka 15 RRb40/ Unašeč RRn05/ Deska RRn Unášené pouzdro (plechové trubky pr.15) RRb03/ Krytka dolního Al profilu RR xxxx 1500 Krytka dolního profilu RR / xxxx 1700 Krytka pravá RRn01/ xxxx 1700 Krytka úplná RRn xxxx 1800 Krytka levá RRn02/ xxxx 1800 Krytka úplná RRn xxxx 2000 Látka viz. vzorník látek 2220 Páska lepicí oboustranná RR Vrut do dřevotřísky 3x25 mm, Zn -pozink -kříž. A 67/ Vrut 3,5x14 s dvoj. šroub. Zn -půlkulatá hl. PZ2 IS Vrut 3,5x14 s dvoj. šroub. Zn -půlkulatá hl. PZ2 IS Vrut do dřevotřísky 3x25 mm, Zn -pozink -kříž. A 67/ Vrut 3,5x14 s dvoj. šroub. Zn -půlkulatá hl. PZ2 IS Vymezovač řetízku IS xxxx 2800 Řetízek tenký IL 124/ xxxx 3000 Spojka řetízku IS xxxx 30 Spojka řetízku IS 28/ xxxx 3300 Podložka pravá RRn16/ xxxx 3400 Podložka levá RRn16/ xxxx 3500 Krytka vodící lišty - PRAVÁ RR 13/ xxxx 3600 Krytka vodící lišty - LEVÁ RR 13/ xxxx 4300 Úchyt lanka dolní (SESTAVA) - bez šroubování RRb

6 Interiérová roleta Luna Návod na vyměření a montáž 1. Montáž do okenního křídla Objednací rozměry (rozměry hotové rolety): šířka rolety Š = šířka od levého vrcholu zasklívací lišty k pravému vrcholu zasklívací lišty a to nahoře, v místě uchycení rolety. U oken s kolmou zasklívací lištou se šířka rolety rovná šířce skla včetně případného gumového čí silikonového těsnění. V případě předsazených, či jinak tvarovaných zasklívacích lišt je vyměření nutno konzultovat. výška rolety V = výška od horního vrcholu zasklívací lišty ke spodnímu vrcholu zasklívací lišty. Pozn. pro roletu LUNA předsazenou se udává celkový rozměr rolety, včetně horního profilu, bočních desek s krytkami. Pozor: Aby bylo dosaženo otevření okna na 90, musí být vzdálenost mezi rámem okenního křídla a špaletou minimálně 40 mm. 6

7 INTERIÉROVÉ LÁTKOVÉ ROLETY Interiérová roleta Luna Návod na vyměření a montáž Upozornění: Pro montáž rolety Luna musí být min. hloubka zasklívací lišty 14 mm. Pomůcky k montáži: - svinovací metr - vrtačka, vrtáky - bit PZ1, PZ2 - tužka, nůž, nůžky - odmašťovací přípravek (mýdlová voda, tech. benzín, atd.) Pro montáž boční desky P+L Pro uchycení horního profilu pro uchycení vymezovače řetízku vrut 3 x 12 3 x 20 3,9 x 16 vrták Ø 2 mm 3 mm Vlastní montáž: - Sundejte boční kryty rolety RRn 02/1 a RRn 01 (při ovládání vlevo), povytažením k sobě. - Přiložte roletu na okenní křídlo a zkontrolujte, zda odpovídá šíři okna. Proveďte kontrolu, zda se ovládání nachází na správné straně, doporučujeme poznačit si pozici vrutů otvory v obou bočních deskách na zasklívací lišty okenního křídla, dbejte přitom na vodorovnou polohu rolety! - Doporučujeme zkontrolovat počet a typ dodaných vrutů a předvrtat čtyři otvory pro uchycení rolety tenkým vrtákem. - Pomocí dodaných vrutů přišroubujte roletu do zasklívacích lišt na levé straně a stejně tak na pravé straně. V případě předsazených, či jinak tvarovaných zasklívacích lišt, nutno roletu i vodící lišty vypodložit podložkami (nejsou součástí dodávky). - Dbejte zvýšené opatrnosti při volbě délky vrutů pro různé hloubky zasklívacích lišt (standardně se dodává vrut 3 x 12 mm). Mohlo by dojít ke kontaktu vrutu s vakuovým dvojsklem a k jeho poškození. - Není-li možno použít k upevnění rolety vrutů, podlepte vrchní část horního profilu RR 07 po celé jeho šíři oboustrannou lepicí páskou, stejně jako spodní plochy obou bočních desek a roletu přilepte k předem očištěnému a odmaštěnému oknu. - Nasuňte boční kryty zpět na roletu. - Montáž vodících lišt: Zkontrolujte správnou délku vodících lišt, sundejte ochrannou vrstvu oboustranné lepící pásky a vodící lišty nalepte na dobře očištěné a odmaštěné zasklívací lišty dle spodního obrázku. Pro variantu předsazené roletky se, místo plochých vodících lišt, dodávají vodící lišty ve tvaru U. Montáž je totožná. - Nastavení dolního dorazu: - Spusťte roletu do úrovně spodní polohy a nasaďte na řetízek spojku řetízku IS 28 tak, aby se dotýkala horní boční krytky a zacvaknutím jej spojte. Přišroubujte vymezovač řetízku. 7

8 Interiérová roleta Luna Návod na vyměření a montáž Roleta je instalována v souladu s bezpečnostními prvky dle normy EN

9 INTERIÉROVÉ LÁTKOVÉ ROLETY Nemo Roletka na bočních konzolách bez krycího profilu Provedení s klasickou látkou nebo s látkou den-noc Jednoduchý design a bílá barva komponentů Snadné ovládání řetízkem Montáž na boční konzoly nebo zavěšením na okenní křídlo (bez vrtání) 9

10 Interiérová roleta Nemo Základní specifikace produktu 1600 RRb 27 RR 08/41 RRn 15/ RR RRn 05/2 400 RRb 40/ IS 24 4 RRb RRb RRb 03/ RRn 05/2 00 IS 28/1 IS IL 124/1 15 IS IS RR /5 10 RR 10 RR /4 A 27/1 RBR-F-S8-AH RHD 09 RR 08/3 RR 08 RR 19 RR 08/41 RR 08/4 NEMO XXXX-C Ovládání manuální C - návin k oknu (den-noc) Tenký řetízek ø 3,2 pro vytahování a stahování rolety (barva sladěna s barvou profilu). Specifikace Obchodní název Rozměr (mm) Materiál Trubka tenká RRn 15/1 Ø 15 Fe RR 08/4 8 x 16 Al Dolní profil pro klasické provedení RR 08 x15 Al RR 08/3 8 x 16 Fe Dolní profil pro provedení den-noc RR 08/4 + trubka RR08/41 8 x 16 + Ø 8 Al + Fe trubka Barva RAL 90 bílá Brzda Atypy Montáž standardně ne na křídlo šroubováním na křídlo pomocí závěsů (bez vrtání) Plastové komponenty v barvě bílé. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha ,5 m 2 Poznámka: Rozměry v tabulce platí jak pro nejlehčí látku s gramáží do 170 g/m 2, tak pro nejtěžší látku s gramáží 261 g/m 2 až 365 g/m 2. Rovněž jsou platné pro provedení s látkou den-noc.

11 INTERIÉROVÉ LÁTKOVÉ ROLETY Nemo poz. název položky obchodní název číslo výkresu Drát plochý Fe/Zn A 27/ Pásek plastový 6 mm RHD Těsnění dolní lišty gumové RR Zajišťovací paspule RBR-F-S8-AH Trubka Fe 15 mm s páskou RRn15/ Profil dolní Fe RR 08/ xxxx Profil dolní Al RR 08/ Trubka Al RR 08/ Profil dolní Al RR xxxx 400 Ovládání - trubka 15 RRb40/ Držák interiérové rolety Rollite RRb Krytka držáku int rolety Rollite RRb Unášené pouzdro (plechové trubky pr.15) RRb03/ Unašeč RRn05/ Řetízek tenký 02 IL 124/ xxxx 00 Spojka řetízku IS SESTAVA spojka řetízku IS 28/ Krytka dolního Al profilu RR Krytka dolního profilu RR / xxxx 10 Krytka závaží DEN / NOC RR / Látka viz. vzroník látek 1300 Páska lepicí oboustranná RR Vymezovač řetízku IS Vrut 3,5x14 s dvoj. šroub. Zn -půlkulatá hl. PZ2 IS Vrut 3,5x14 s dvoj. šroub. Zn -půlkulatá hl. PZ2 IS Věšák horní (SESTAVA) - bez šroubování RRb

12 Interiérová roleta Nemo Návod na vyměření a montáž Montáž na okenní křídlo Objednací rozměry (rozměry hotové rolety): Šířka rolety Š = skutečná šířka včetně ovládacího mechanismu a bočních konzol roletky. Zastíněná plocha (šíře látky) je o 32 mm menší, než skutečná šíře roletky. Výška rolety V = celková výška včetně bočních konzol roletky. Pomůcky k montáži: - vrtačka, vrtáky - svinovací metr - bit PZ2 - tužka, nůž, nůžky Pro montáž bočnice pro uchycení vymezovače řetízku vrut 3 x 12 3,9 x 16 vrták Ø 2 mm 3 mm Vlastní montáž: - Zkontrolujeme roletku, zda její rozměr odpovídá požadované šíři. - Naznačíme místo pro uchycení bočních plastových dílů rolety a předvrtáme otvory menším vrtákem (na jeden díl dvě kotvící místa), roleta musí být namontována ve vodorovné poloze. - Boční konzoly přišroubujeme dodanými vruty. - Hřídel rolety na opačné straně ovládání nasuneme do dílu s křížovým čepem, vloženým již v boční konzole. - Na stranu s ovládáním nasadíme komponentu s křížovým čepem a celý tento segment nasuneme do drážek boční konzoly roletky. - Takto vloženou hřídel zajistíme čelními krytkami proti vypadnutí. - Pomocí druhé spojky řetízku nastavíme spodní koncovou polohu. - Zkontrolujeme funkčnost rolety a činnost brzdy. Roletku je možné také namontovat ve verzi látky den-noc. Před samotným uchycením hřídele do bočních konzol je nutné uchytit do předpřipravených otvorů v těchto konzolách také konec látky s profilem. Roletku je možné také namontovat na speciální závěsy bez nutnosti šroubovat do okenního křídla. Boční konzoly se vkládají z boku do speciálních závěsů a tyto se pak zachycují za horní část okenního křídla. 12

13 INTERIÉROVÉ LÁTKOVÉ ROLETY Interiérová roleta Nemo Návod na vyměření a montáž Montáž na boční konzoly 13

14 Interiérová roleta Nemo Návod na vyměření a montáž Montáž na závěsy 14

15 INTERIÉROVÉ LÁTKOVÉ ROLETY Interiérová roleta Nemo Návod na vyměření a montáž Roleta je instalována v souladu s bezpečnostními prvky dle normy EN Montáž na boční konzoly 15

16 Poznámky: 16

17 INTERIÉROVÉ LÁTKOVÉ ROLETY Rollite Roletka s hliníkovým krycím profilem Hliníkové nebo plastové vodící lišty zabraňují průniku světla po stranách Široká škála barevných odstínů látek Profily a lišty v šesti barvách RAL 17

18 Interiérová roleta Rollite Základní specifikace produktu 00 RR 40/ RR 16/2 10 RR 05/2 RRn RR 21 RR 14/1 RR 07 RR 07/ RR 16/1 300 RR 40/1 600 RR RR 01/ RR 01/1 900 RR 40/2 400 RR 40/ RR 02/ RR 02/ A IS RR 05/ IS IS 28/ A 67/40 RHD RR A 27/1 RR 08 RR 19 RR 14/1 RR IS IS IL 124/ RR 13/ RR 13/2 RR 21/1 ROLLITE XXXX-G Ovládání manuální Tenký řetízek ø 3,2 pro vytahování a stahování rolety (barva sladěna s barvou profilu). Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Vodící lišta Vodící lišta Brzda Montáž RR 07 RR 08 RR 14 RR 14/1 standardně do okenního křídla 66 x 35 x 1 15 x 33.5 x 4.1 x x 22 Al Al Al PVC Barva Plastové komponenty v barvě profilu RAL 8004 kaštan RAL 8014 hnědá RAL 9006 stříbrná RAL 90 bílá RAL 02 pinie RAL 15 slonová kost Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha ,5 m 2 Atypická provedení nevyrábíme. 18

19 INTERIÉROVÉ LÁTKOVÉ ROLETY Rollite poz. název položky obchodní název číslo výkresu Drát plochý Fe/Zn A 27/ Pásek plastový 6 mm RHD Těsnění dolní lišty gumové RR xxxx Páska lepicí oboustranná DC 5011 LOHM. RR 21/ Profil dolní Fe RR 08/ xxxx Profil horní Al RR xxxx Profil dolní Al RR xxxx Profil vodící lišty ploché Al RR xxxx Válec navíjecí RR Lišta vodící U - polepená RR 14/ xxxx Profil horní PVC RR 07/ xxxx 300 BRZDA ÚPLNÁ PRAVÁ DO 1,5 m2 RR 40/ BRZDA ÚPLNÁ PRAVÁ NAD 1,5 m2 RR 40/ Deska boční P RR 05/ Pouzdro válce RR BRZDA ÚPLNÁ LEVÁ DO 1,5 m2 RR 40/ BRZDA ÚPLNÁ LEVÁ NAD 1,5 m2 RR 40/ Deska boční L RR 05/ Krytka dolního Al profilu RR xxxx 1700 Kryt boční P RR 01/ xxxx 1701 Kryt boční P s otvorem RR 01/ xxxx 1800 Kryt boční L RR 02/ xxxx 1801 Kryt boční L s otvorem RR 02/ xxxx 2000 Látka viz. vzorník látek 2200 Páska lepicí oboustranná RR Vrut do dřevotřísky 3x20 mm, Zn -zápustný -kříž. A PU Vrut 3,5x14 s dvoj. šroub. Zn -půlkulatá hl. PZ2 IS Vrut do dřevotřísky 3x25 mm, Zn -pozink -kříž. A 67/ Vrut 3,5x14 s dvoj. šroub. Zn -půlkulatá hl. PZ2 IS Vymezovač řetízku IS xxxx 2800 Řetízek tenký 02 IL 124/ xxxx 3000 Spojka řetízku IS xxxx 30 SESTAVA spojka řetízku IS 28/ xxxx 3300 Podložka distanční-pravá RR 16/ xxxx 3400 Podložka distanční-levá RR 16/ xxxx 3500 Krytka vodící lišty - PRAVÁ RR 13/ xxxx 3600 Krytka vodící lišty - LEVÁ RR 13/ xxxx 19

20 Interiérová roleta Rollite Návod na vyměření a montáž Rollite s plochou vodící lištou Nákres vyměření v případě různých zasklívacích lišt 1. Vyměření Šířku a výšku světlého otvoru v okenním křídle měříme tímto způsobem: š... (šířka) Měříme od levého vrcholu zasklívací lišty k pravému vrcholu zasklívací lišty a to nahoře, v místě uchycení rolety. U oken s kolmou zasklívací lištou se šířka rolety rovná šířce skla včetně případného gumového čí silikonového těsnění. V případě předsazených, či jinak tvarovaných zasklívacích lišt je vyměření nutno konzultovat s výrobcem. Šířku rolety vyrábíme s přesností na milimetry od šíře 300 mm do šíře mm. Rozměry mimo stanovené limity je nutno konzultovat s výrobcem. v... (výška) Měříme obdobně jako šířku a to od horního vrcholu zasklívací lišty ke spodnímu vrcholu zasklívací lišty, který zapíšeme do objednávkového formuláře rolety Rollite. Výšku rolety vyrábíme s přesností na milimetry do výšky mm. Maximální garantovaná plocha: 1,5 m 2 Rozměry mimo stanovené limity je rovněž nutno konzultovat s výrobcem. 2. Montáž Montáž provádějte výhradně podle tohoto návodu, vyhnete se tak zbytečným montážním chybám, popřípadě dalším nepříjemnostem s nimi souvisejícími. Pomůcky k montáži: - svinovací metr - tužka - akumulátorová vrtačka, bit PZ2 - vrtáky Pro montáž boční desky P+L Pro uchycení horního profilu Pro uchycení vymezovače řetízku vrut 3 x 12 3 x 20 / 3 x 25* 3,9 x 16 vrták Ø 2 mm mm * Pro montáž U-lišty s podložkami. Kontrola: před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže, nebo rolety sdělte prosím výrobci. Upozornění: Při montáži do okenního křídla brání horní profil plnému otevření okna. Aby bylo dosaženo otevření okna na 90, musí být vzdálenost mezi rámem okenního křídla a špaletou min. 40 mm.

21 INTERIÉROVÉ LÁTKOVÉ ROLETY Interiérová roleta Rollite ( U lišty) Návod na vyměření a montáž Roleta je instalována v souladu s bezpečnostními prvky dle normy EN

22 Poznámky: 22

23 INTERIÉROVÉ LÁTKOVÉ ROLETY Verra Jednoduchý design Široká škála barevných odstínů látek Snadná manipulace a montáž 23

24 Interiérová roleta Verra Základní specifikace produktu RCU-SC42-G RCUP-42 ABC-06-M SC 131 RCU-07 RTU-28 RCUP-25 RCU-29-ABC RTU-42 RTU RSCA-4-R RSCA-4-L 20 RCU RCU RC-4203 RC A - návin k oknu (standard) A 74/ RCU-44-TR RBE-F-TR B - návin od okna 400 RC4203 RC IS 28/1 50 VRO 0028 IS VRO 0311 IS 12/ DRC RCU-19-TR 1830,1840 RCU-24 RCU A 70/1 RBR-F-A-43 9,920 RBR-F-S6 RBR-F-S8-AH DRC-05 ROLETA LÁTKOVÁ VERRA A Specifikace Verra - trubka Ø 25, 28 mm (do 2 m šíře rolety) klasické provedení: bez vedení avariantně s/bez montážního profilu; provedení den-noc: vždy s montážním profilem ovládání: řetízek kovový 4,5 mm Obchodní název Rozměr (mm) Materiál profil montážní (s klipem) dolní profil dolní profil (den-noc) montážní držák RCUP-25W 45x13 Al RBR-F-A-43 15x30 Al DRC-05-W + DRC 04 39x17 Al RC-2803 (plast) Barva bílá bílá šedá Krytky pro profil RBR-F-A-43 v barvě transparentní. Profil lze potáhnout látkou. bílá stříbrná Specifikace Verra - trubka Ø 42mm (do 3,0 m šíře rolety) a Ø 50 mm (do 3,5 m šíře rolety) klasické provedení: bez vedení a bez montážního profilu; provedení den-noc: provedení s montážním profilem ovládání: řetízek kovový 4,5 mm / motor profil montážní (s klipem) dolní profil dolní profil (den-noc) montážní držáky Obchodní název Rozměr (mm) Materiál RCUP-42W 62x13 Al RBR-F-A-43 15x30 Al DRC-05-W + DRC 0439x17 Al RC-4203 (plast) Barva bílá bílá šedá Krytky pro profil RBR-F-A-43 v barvě transparentní. Profil lze potáhnout látkou bílá bílá šedá transparentní 24

25 INTERIÉROVÉ LÁTKOVÉ ROLETY Verra poz. název položky obchodní název číslo výkresu Lanko ocelové 0,9 mm A 74/ Válec navíjecí pr.28mm - samolep. RTU Válec navíjecí pr.42mm - samolep. RTU Válec navíjecí pr.50mm RTU Profil montážní 42mm RCUP xxxx Profil montážní 25mm RCUP xxxx Profil spodní DEN/NOC DRC xxxx Trubka spodní DEN/NOC DRC xxxx Profil dolní Al - k potažení látkou RBR-F-A Clip montážního profilu 42 RCU-SC42-G G 200 Nýt trhací Al 4x6 DIN 7337 A SC Motor trubkový 5Nm 30rpm 230V AC 40, mech. doraz ABC-06-M xxxx 300 Spojka držáku motoru AC40 pro 50mm trubku RCU-29-ABC Mechanismus 42mm pro řetízek - SADA RC XXXX 400 Mechanismus 28mm pro řetízek - SADA RC XXXX 600 Pružina 1,6 x 4 LEVÁ RCSA-4-L Pružina 1,6 x 4 PRAVÁ RCSA-4-R Řetízek hrubý 90 IS 12/ xxxx 700 Řetízek ovládací kovový 4,45x6,15mm - satin nickel VRO Páska pro profil RBR 6 mm RBR-F-S Zajišťovací paspule RBR-F-S8-AH SESTAVA spojka řetízku IS 28/ xxxx 50 Spojka řetízku IS XXXX 50 Spojka řetízku 4.5mm kovová - satin nickel VRO Krytka pro profil dolní PVC - k potaž.lát. + ved. RCU-44-TR TR 11 Krytka pro profil dolní PVC - k potažení látkou RBE-F-TR TR 1120 Krytka SADA - DEN/NOC + PÁR DRC XXXX 1130 Čep pro RCU-44 RCU-19-TR TR 1200 Látka viz. vzorník látek 1300 Páska x0.8 s oboustrannou lepicí páskou RCU Úhelník stěnový pro napínání lanka RCU Úhelník podlahový pro napínání lanka RCU Šroub svěrkový A 70/ PU Úhelník horní MALÝ RCU SET pro napínání lanka RCU Standardní rozměry rolety Verra Látky s gramáží do 170 g/m 2 Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m 2 ) VERRA, trubka VERRA, trubka /700 (motor) ,8 VERRA, trubka /700 (motor) 3500/3000*** ,5 Látky s gramáží 171g/ m g/ m 2 Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m 2 ) VERRA, trubka ,4 VERRA, trubka /700 (motor) ,7 VERRA, trubka /700 (motor) 3500/3000*** ,9 Látky s gramáží 261/ m g/ m 2 Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m 2 ) VERRA, trubka ,14 VERRA, trubka /700 (motor) ,5 VERRA, trubka /700 (motor) 3500/3000*** ,9 Látky DEN-NOC Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m 2 ) VERRA, trubka * 1700** 4,14* (3**) VERRA, trubka * 1400* 3,6* (2,5*) VERRA, trubka /700 (motor) ,5 VERRA, trubka /700 (motor) ,5 * tloušťka látky = < 0,35 mm (látka CORFU 1 g/m 2 ); ** tloušťka látky = < 0,55 mm (látka CYPRUS 167 g/m 2 ) ***max. šířka pro látku screen Doplňující informace: Stanovení max. rozměrů rolety (šířky, výšky, plochy) závisí na použitém typu látky (resp. její gramáži). 25

26 Interiérová roleta Verra Návod na vyměření a montáž pro montáž před otvor Š pro montáž do otvoru Š V V 1. Vyměření Roletu je možno umístit do otvoru nebo před otvor (na strop nebo na stěnu). Šířku a výšku rolety měříme tímto způsobem: š... (šířka) a) upevnění do otvoru Měří se skutečná šířka otvoru, do objednávkového listu se uvádí hodnota o 5 mm menší než je skutečná šířka otvoru. b) upevnění na otvor Do objednávkového listu se uvádí zpravidla šířka o 200 mm větší než je skutečná šířka otvoru. v... (výška) měří se celková výška k ose trubky Doplňující informace: Stanovení max. rozměrů rolety (šířky, výšky, plochy) závisí na použitém typu látky (resp. její gramáži a rozměrových dispozicích). Přesné garantované limitní rozměry dle jednotlivých typů látky (dle váhy) naleznete v podrobnější tabulce, která je přílohou objednávkového formuláře. Délka ovládání: pokud není v objednávce uvedeno jinak, volí standardně se 2/3 z výšky rolety. Interiérová roleta Verra Návod na vyměření a montáž 2. MONTÁŽ Montáž provádějte výhradně podle tohoto návodu, vyhnete se tak zbytečným montážním chybám, popřípadě dalším nepříjemnostem s nimi souvisejícími. Pomůcky k montáži: - svinovací metr - tužka - vodováha - vrtačka elektrická a vrtáky dle podkladního materiálu - akumulátorová vrtačka - magnetický nástavec, bity PZ2 - kladívko - vruty, hmoždinky - nůž, nůžky 26

27 INTERIÉROVÉ LÁTKOVÉ ROLETY Kontrola: - před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže, nebo rolety sdělte prosím výrobci. Vlastní montáž roleta VERRA: - zkontrolujeme roletku, zda její rozměr odpovídá požadované šíři - naznačíme místo pro uchycení bočních dílů rolety (na jeden díl dvě kotvící místa), roleta musí být namontována ve vodorovné poloze - boční konzoly uchytíme spojovacími prvky, jednu z konzol nedotahujeme zcela kvůli pozdějšímu seřízení - do namontovaných konzol nasuneme roletku, lehce dotažený boční díl dotlačíme na doraz a dotáhneme - roletku zasuneme směrem ke zdi (ozve se klapnutí) - pomocí druhé spojky řetízku nastavíme spodní koncovou polohu - zkontrolujeme funkčnost rolety a činnost brzdy. Názorná montáž rolety Verra (stěna / strop) Roleta je instalována v souladu s bezpečnostními prvky dle normy EN

28 Poznámky: 28

29 INTERIÉROVÉ LÁTKOVÉ ROLETY Verra metal Moderní design Široká škála barevných odstínů látek Snadná manipulace a montáž Vhodné pro zastínění velkých ploch (až do 17,5 m 2 ) Provedení s klasickou látkou nebo s látkou den-noc 29

30 Interiérová roleta Verra metal Základní specifikace produktu RHD 09 RCUP-25 RBR-F-S6 RBR-F-S8-AH RCU-SC RCU-07 RTU-42 RCUP-42 RTU RC28-A RCU-01-WE RCU-01-WEC 2000 RCU RCU-SC SC RC2504 RTU RCU-01-WEC-C 400 RCU IS IS 28/1 50 VRO IS 12/1 700 VRO 0311 A 74/ RHD 09 RBR-F-S6 RBR-F-S8-AH DRC-04 DRC-05 RBR-F-A RCSA-4-L 600 RCSA-4-R 300 RCSA-4-R ABC-06-M RCU-29-ABC RBE-F-TR 11 RCU-44-TR 1120 DRC-03 VERRA METAL 430 RCU-01-M 450 RCU RCU-59-B 440 RCU-61-BK 1130 RCU-19-TR 1840 RCU ZA ZA A 70/ RCU ZA RCU XXXX-4 Specifikace Verra metal - trubka Ø 25, 28 mm (do 2 m šíře rolety) klasické provedení: bez vedení avariantně s/bez montážního profilu; provedení den-noc: vždy s montážním profilem ovládání: řetízek kovový 4,5 mm profil montážní (s klipem) dolní profil dolní profil (den-noc) montážní držák Obchodní název Rozměr (mm) Materiál RCUP-25W 45x13 Al RBR-F-A-43 15x30 Al DRC-05-W + DRC 0439x17 Al RC2504-M 44x55x19 Al Barva bílá bílá šedá Krytky pro profil RBR-F-A-43 v barvě transparentní. Profil lze potáhnout látkou. bílá stříbrná Specifikace Verra metal - trubka Ø 42mm (do 3,0 m šíře rolety) a Ø 50 mm (do 3,5 m šíře rolety) klasické provedení: bez vedení a bez montážního profilu; provedení den-noc: provedení s montážním profilem ovládání: řetízek kovový 4,5 mm / motor Obchodní název Rozměr (mm) Materiál profil montážní (s klipem) dolní profil dolní profil (den-noc) montážní držáky RCUP-42W 62x13 Al RBR-F-A-43 15x30 Al DRC-05-W + DRC 04 39x17 Al RCU-01-M (s klipem) 59x80x26 kov RCU-01-WEC (s plastovým krytem) 2x89x43 Fe (plast. kryt) Barva bílá bílá šedá Krytky pro profil RBR-F-A-43 v barvě transparentní. Profil lze potáhnout látkou. bílá matná stříbrná bílý 30

31 INTERIÉROVÉ LÁTKOVÉ ROLETY Verra metal poz. název položky obchodní název číslo výkresu Lanko ocelové 0,9 mm A 74/ xxxx Válec navíjecí pr.28mm RTU Válec navíjecí pr.42mm RTU Válec navíjecí pr.50mm RTU Profil montážní 42mm RCUP xxxx Profil spodní DEN/NOC DRC xxxx Trubka spodní DEN/NOC DRC xxxx Profil dolní Al - k potažení látkou RBR-F-A xxxx 200 Nýt trhací Al 4x6 DIN 7337 A SC Motor trubkový 5Nm 30rpm 230V AC 40, mech. doraz ABC-06-M xxxx 300 Spojka držáku motoru AC40 pro 50mm trubku RCU-29-ABC Mechanismus roletový 42mm pro kov.drž. RCU W 400 Držák kovový roletky 25mm SADA silver RC Držák kovový roletky 42mm ECO RCU-01-WE Kryt držáku kovového 42mm ECO RCU-01-WEC Držák kovový roletky 42mm RCU-01-M M 440 Koncovka trubky 42mm RCU-61-BK BK 450 Čep ložiska pro kovový držák - PLASTOVÝ RCU Čep ložiska pro kovový držák - STAVITELNÝ RCU-59-B Kryt držáku kovového pro OVLÁDÁNÍ 42mm ECO RCU-01-WEC-C Adapter z trubky 25/28 pro RC2504 RC28-A Pružina 1,6 x 4 LEVÁ RCSA-4-L Pružina 1,6 x 4 PRAVÁ RCSA-4-R Řetízek hrubý 90 IS 12/ Řetízek ovládací kovový 4,45x6,15mm VRO Pásek plastový 6 mm RHD Páska pro profil RBR 6 mm RBR-F-S Zajišťovací paspule RBR-F-S8-AH SESTAVA spojka řetízku IS 28/ Spojka řetízku IS Spojka řetízku 4.5mm kovová VRO Krytka pro profil dolní PVC - k potažení látkou RBE-F-TR TR 11 Krytka pro profil dolní PVC - k potaž.lát. + ved. RCU-44-TR TR 1120 Krytka SADA - DEN/NOC DRC XXXX 1130 Čep pro RCU-44 RCU-19-TR TR 1200 Látka viz. Vzorník 1300 Páska x0.8 s oboustrannou lepicí páskou RCU Úhelník napínací (malé L ) ZA Úhelník napínací (malé Z ) ZA Úhelník napínací (velké L ) BÍLÁ ZA Úhelník stěnový pro napínání lanka RCU Úhelník podlahový pro napínání lanka RCU Šroub svěrkový A 70/ PU Úhelník horní MALÝ RCU SET pro napínání lanka RCU Clip montážního profilu 42 RCU-SC xxxx Clip montážního profilu 25 RCU-SC xxxx Standardní rozměry rolety Verra metal Látky s gramáží do 170 g/m 2 Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m 2 ) VERRA metal, trubka VERRA metal, trubka /700 (motor) ,8 VERRA metal, trubka /700 (motor) 3500/3000*** ,5 Látky s gramáží 171g/ m g/ m 2 Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m 2 ) VERRA metal, trubka ,4 VERRA metal, trubka /700 (motor) ,7 VERRA metal, trubka /700 (motor) 3500/3000*** ,9 Látky s gramáží 261/ m g/ m 2 Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m 2 ) VERRA metal, trubka ,14 VERRA metal, trubka /700 (motor) ,5 VERRA metal, trubka /700 (motor) 3500/3000*** ,9 Látky DEN-NOC Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m 2 ) VERRA metal, trubka * 1700** 4,14* (3**) VERRA metal, trubka * 1400** 3,6* (2,5**) VERRA metal, trubka /700 (motor) ,5 VERRA metal, trubka /700 (motor) ,5 * tloušťka látky = < 0,35 mm (látka CORFU 1 g/m 2 ); ** tloušťka látky = < 0,55 mm (látka CYPRUS 167 g/m 2 ); ***max. výška pro látku Screen Doplňující informace: Stanovení max. rozměrů rolety (šířky, výšky, plochy) závisí na použitém typu látky (resp. její gramáži). 31

32 Interiérová roleta Verra metal Návod na vyměření a montáž 1. Vyměření pro montáž před otvor Š pro montáž do otvoru Š V V Roletu je možno umístit do otvoru nebo před otvor (na strop nebo na stěnu). Šířku a výšku rolety měříme tímto způsobem: Š... (šířka) - a) upevnění do otvoru - Měří se skutečná šířka otvoru, do objednávkového listu se uvádí hodnota o 5 mm menší než je skutečná šířka otvoru. - b) upevnění na otvor - Do objednávkového listu se uvádí zpravidla šířka o 200 mm větší než je skutečná šířka otvoru. V... (výška) - měří se celková výška včetně horního profilu. Doplňující informace: Stanovení max. rozměrů rolety (šířky, výšky, plochy) závisí na pouţitém typu látky (resp. její gramáţi a rozměrových dispozicích). Délka ovládání: - pokud není v objednávce uvedeno jinak, volí standardně se 2/3 z výšky rolety. 2. Montáž Montáž provádějte výhradně podle tohoto návodu, vyhnete se tak zbytečným montážním chybám, popřípadě dalším nepříjemnostem s nimi souvisejícími. Pomůcky k montáži: - svinovací metr - tužka - vodováha - vrtačka elektrická a vrtáky dle podkladního materiálu - akumulátorová vrtačka - magnetický nástavec, bity PZ2 - kladívko - vruty, hmoždinky - nůž, nůžky Kontrola: - před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže, nebo rolety sdělte prosím výrobci. 32

33 Interiérová roleta Verra metal Návod na vyměření a montáž Názorná montáž rolety VERRA METAL Montáž strop 33

34 Interiérová roleta Verra metal Návod na vyměření a montáž Montáž stěna 1. Vtlačit dovnitř 2. otočný mechanismus otočit o 30 ve směru hod. ručiček 3. Zatlačit a zacvaknout 34

35 INTERIÉROVÉ LÁTKOVÉ ROLETY Interiérová roleta Verra metal Návod na vyměření a montáž Montáž rolety VERRA metal bez montážního profilu: - Zkontrolujeme roletku, zda její rozměr odpovídá požadované šíři. - Naznačíme místo pro uchycení bočních dílů rolety (na jeden díl dvě kotvící místa), roleta musí být namontována ve vodorovné poloze. - Boční konzoly uchytíme spojovacími prvky a pevně dotáhneme tak, aby vnější vzdálenost mezi konzolami byla požadovaná šíře rolety. - Samotnou roletku vsuneme do takto namontovaných konzol pomocí druhé spojky řetízku nastavíme spodní koncovou polohu. - Zkontrolujeme funkčnost rolety a činnost brzdy. Provedení s montážním profilem (roleta VERRA METAL): U rolety Verry metal v provedení s montážním profilem, se roletka dodává v sestaveném stavu již z výroby. Při vlastní montáži je nutné pouze umístit na stěnu či strop, v patřičné vzdálenosti montážní klipy, do kterých se samotná roletka nacvakne. Poté, již jen zbývá zkontrolovat spodní koncovou polohu a celkovou funkčnost roletky. POZOR! U VERRY METAL V PROVEDENÍ S LÁTKOU DEN NOC, JE ROLETKA VŽDY OPATŘENA MONTÁŽNÍM PROFILEM, S MONTÁŽNÍMI KLIPY. Počet klipů Šířka Počet klipů mm mm mm mm mm a více 6 35

36 Poznámky: 36

37 INTERIÉROVÉ LÁTKOVÉ ROLETY Verra Semi Moderní design, Nosné a ovládací prvky neruší vzhled interiéru, Široká škála barevných odstínů látek, Provedení s klasickou látkou nebo látkou den-noc, Snadná montáž a manipulace. 37

38 Verra Semi Základní specifikace produktu RTU DRC DRC-01 IS 12/1 VRO RC DRC IS 28/1 DRC VRO 0028 RBR-F-A-43 9, 920 RBR-F-S6 RBR-F-S8-AH 11 RBE-F-TR DRC DRC-03 DRC XXXX-0 Specifikace Verra semi - trubka Ø 25, 28 mm klasické provedení: bez vedení avariantně s/bez montážního profilu; provedení den-noc: vždy s montážním profilem ovládání: řetízek kovový 4,5 mm Obchodní název Rozměr (mm) Materiál profil montážní (s klipem) dolní profil dolní profil (den-noc) montáž DRC-02 67x57 Al RBR-F-A-43 15x30 Al DRC-05-W + DRC 04 39x17 Al před okenní otvor (stěna) do okenního otvoru (strop) Barva bílá elox Krytky pro profil RBR-F-A-43 v barvě transparentní. Profil lze potáhnout látkou. bílá šedá bílá Standardní rozměry rolety Verra Semi Verra Semi, trubka 28 Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m2) Látky s tloušťkou do 0,3 mm Látky s tloušťkou do 0,5 mm ,2 Látky s tloušťkou do 0,7 mm ,14 provedení DEN/NOC - trubka 25/28 Min. šířka (mm) Max. šířka (mm) Max. výška (mm) Max. plocha (m2) Látky s tloušťkou do 0,35 mm (Corfu) */ */2400 4,5*/4,8 Látky s tloušťkou do 0,55 mm (Cyprus */ */1550 3,33*/3,1 *trubka Ø 25 38

39 INTERIÉROVÉ LÁTKOVÉ ROLETY Verra Semi poz. název položky obchodní název číslo výkresu Válec navíjecí pr.28mm - samolep. RTU Profil spodní DEN/NOC DRC xxxx Trubka spodní DEN/NOC DRC xxxx Profil dolní Al - k potažení látkou RBR-F-A Polokazeta DRC xxxx 400 Ovládací mechanismus 28 - SADA RC G 700 Řetízek hrubý 90 IS 12/ xxxx 700 Řetízek ovládací kovový 4,45x6,15mm - satin nickel VRO Páska pro profil RBR 6 mm RBR-F-S Zajišťovací paspule RBR-F-S8-AH SESTAVA spojka řetízku IS 28/ Spojka řetízku IS Spojka řetízku IS Spojka řetízku 4.5mm kovová - satin nickel VRO Krytka pro profil dolní PVC - k potažení látkou RBE-F-TR TR 1120 Krytka SADA - DEN/NOC PÁR DRC G 1130 Krytka SADA - POLOKAZETA + PÁR DRC G 1200 Látka viz. vzroník látek 120 Clip POLOKAZETA DRC W 39

40 Interiérová roleta Verra Semi Návod na vyměření a montáž Roleta je instalována v souladu s bezpečnostními prvky dle normy EN

41 INTERIÉROVÉ LÁTKOVÉ ROLETY R-Lite Dokonalé zastínění interiéru Pro různé typy střešních oken Vodící lišty zabraňují průniku světla po stranách okna Profily a vodící lišty z eloxovaného hliníku Snadné ovládání pomocí tyče pro okna hůře dostupná 41

42 Střešní roleta R-Lite Základní specifikace produktu Ovládání manuální Vytahování a stahování rolety uchopením dolního profilu. Pro ovládání rolety na výše umístěných oknech slouží ovládací tyč. Tyč pevná: standard: 50 cm, 0 cm, 150 cm, 200 cm barva: elox Tyč teleskopická s hákem/s kloubem a hákem: barva: šedá s černými komponenty XXXX-C Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Vodící lišta Brzda s pružinou Montáž LB 03 48,8 x 65,3 x 1,2 Al LB x 24 x 1 Al LB 04 29,7 x 26,5 x 1 Al šňůrka Ø 1,4 mm slouží jako brzda do okenního křídla střešního okna Barva elox bílá Plastové komponenty v barvě RAL Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha pro látky Blackout 1,5 m pro ostatní látky Atypická provedení nevyrábíme. 42

43 INTERIÉROVÉ LÁTKOVÉ ROLETY R-Lite poz. název položky obchodní název číslo výkresu Profil horní LB PU52 Profil spodní LB PU52 Profil lišty vodící LB PU52 Profil nástavce spodní lišty LR PU52 Trubka RR 15/ Profil těsnící RHD Pásek plastový 6 mm RHD Pružina LEVÁ l=600/1 LR 26/ Pružina LEVÁ l=600/1,3 LR 26/ Drát 3 - hr. IS Páska lepicí oboustranná DC 5011 LOHM. RR 21/ Deska L+P - rolety LR Čep rolety - PRAVÝ LR Čep rolety - LEVÝ LR Šroub vnitřní LR Kryt dolní lišty L+P LB Pouzdro LR , 701 Podložka pod vod.lištu LB 19/ , 701 Podložka pod vodící lištu - UNIVERZÁLNÍ LB Kryt vodící lišty L+P LB Čep pružiny LR Černá smršťovací bužirka pr.19/pr.9,5 LR Klip LB 20/ Klip LB 20/ Podložka 0 LB 32/ Podložka 5 LB 32/ Podložka 90 LB 32/ Podložka 96 LB 32/ Podložka 1 mm LB 32/ Podložka 2 mm LB 32/ Nýtek plastový - TĚLO LR Nýtek plastový - NÁBOJ LR Šablona motážní LB 21/ Vrut 3x20 Zn s půlkulatou hlavou-křížový RR Vrut KB 22x LB Vrut 3,5x13, DIN 7504 M, Zn, s půlkul.hl.kříž. A 67/ Látka viz. vzorník látek 1800 Šňůrka 1,4 A Šroub svěrkový HLADKÝ A 70/ Tyč ovládací - STŘEŠNÍ SYSTÉMY LB xxxx 20 Tyč teleskopická - S HÁKEM LB Tyč teleskopická - S KLOUBEM A HÁKEM LB Napínač LB

44 Střešní roleta R-Lite Návod na vyměření a montáž 1. Vyměření okna Vyměření provádějte tak, jak je vyznačeno na obrázku. Měření se provádí na vrcholu rámu okenního křídla, nikoliv u skleněné plochy. Pokud je okno vybaveno typovým štítkem, pak v objednávkovém formuláři postačí uvést přesný název a typ střešního okna. Minimální hloubka pro montáž je 40 mm. Šířku a výšku světlého otvoru v okenním křídle měříme tímto způsobem: š... (šířka) Měříme od levého vrcholu k pravému vrcholu rámu okenního křídla a to nahoře, v místě uchycení rolety. Šířku žaluzie vyrábíme s přesností na milimetry od šíře 300 mm do šíře 1200 mm. Rozměry mimo stanovené limity je nutno konzultovat s výrobcem. v... (výška) Měříme obdobně jako šířku a to od horního vrcholu ke spodnímu vrcholu rámu okenního křídla, který zapíšeme do objednávkového formuláře rolety. Výšku žaluzie vyrábíme s přesností na milimetry od výšky 300 mm do výšky 1600 mm. Rozměry mimo stanovené limity je nutno rovněž konzultovat s výrobcem. V objednávkovém formuláři je potřeba specifikovat: 1. rozměr 2. typ okna + identifikační číslo okna. 3. úhel zasklívací lišty (90, 96, 0, 2, 5 ) POZOR! Pokud střešní okno není vybaveno typovým štítkem, a není tím pádem možnost určení úhlu zasklívací lišty, je nutné do objednávkového formuláře uvést, vedle rozměrů na vrcholech rámu, také rozměry u skla, včetně hloubky rámu křídla. Z těchto tří parametrů se dá odvodit přesný úhel zasklívací lišty rámu střešního okna. POZOR!!! ÚHEL SKLONU STŘECHY NESMÍ BÝT MENŠÍ NEŽ 30 A VĚTŠÍ JAK 90 44

45 INTERIÉROVÉ LÁTKOVÉ ROLETY Střešní roleta R-Lite Návod na vyměření a montáž 2. Montáž Montáž provádějte výhradně podle tohoto návodu, vyhnete se tak zbytečným montážním chybám, popřípadě dalším nepříjemnostem s nimi souvisejícími. POMŮCKY K MONTÁŽI: - vrtačka - křížový šroubovák - nůž, nůžky, kleště vrut pro uchycení klipu 3x17 KONTROLA: - před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže či vlastní žaluzie sdělte prosím výrobci. - roletku v žádném případě neroztahujeme před montáží - odstraňte všechny překážky ze střešního okna, které by mohly bránit montáži KONTROLA: - před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže či vlastní rolety sdělte prosím výrobci. VLASTNÍ MONTÁŽ: - roletku v žádném případě neroztahujeme před montáží - odstraňte všechny překážky ze střešního okna, které by mohly bránit montáži UPEVNĚNÍ STROPNÍCH ÚCHYTEK: - přiložte plastovou stropní úchytku s již osazenou podložkou pro daný úhel k horní hraně okenního rámu ve vzdálenosti 80 mm od okraje - stropní úchytku přišroubujte a poté odlomte přesahující části úchytky UPEVNĚNÍ HORNÍHO PROFILU: - uchopte horní profil do obou rukou a zavěste horní profil přední částí o klip a zacvakněte směrem k oknu profil do klipu - přední část horního profilu leží na rámu okna MONTÁŽ VODÍCÍCH LIŠT: - vodící lišty zasuňte pod horní profil, vyrovnejte je s okrajem rámu a přišroubujte je - pozor, aby se napínací šňůrky nedostaly mezi vodící lišty a rám okna UPEVNĚNÍ NAPÍNACÍ ŠŇŮRKY: - odmotejte napínací šňůry z přepravních klipů na roletce a uvolněte je - napínací držáky, umístěné na koncích šňůr, zacvakněte do spodních koncovek vodících lišt SEŘÍZENÍ BRZDY ROLETKY: - v případě potřeby lze doseřídit brzdu roletky nastavením napínacích šňůr. - brzdu seřídíme posunutím kovového válečku na konci šňůry. Vždy platí toto pravidlo: čím více je šňůra napnutá, tím více je roletka brzděna. - správně nastavená brzda drží roletku v jakékoli pozici vytažení POZOR! - Příliš velké napnutí vodících šňůr, může poškodit celý brzdící systém rolety DOKONČENÍ: - odstraníme přepravní klipy z roletky - uchopením dolní lišty stáhneme roletku do spodní části okna a zkontrolujeme její funkčnost - roletka je připravena k úspěšnému užívání 45

46 Střešní roleta R-Lite Návod na vyměření a montáž 1 2? 3x >

47 INTERIÉROVÉ LÁTKOVÉ ROLETY Zatemnění Dokonalé zastínění interiéru Látková roleta s navíjením látky do schránky Masivní vodící lišty 47

48 Zatemnění 76 Základní specifikace produktu Ovládání manuální Řetízek - pro vytahování a stahování rolety. Délka ovládání = výška mm Klika - pro vytahování a stahování rolety. Délka ovládání = výška - 50 mm Ovládání elektrické Spínač - pro vytahování a stahování rolety Specifikace Zatemnění 76 Obchodní název Rozměr (mm) Materiál Horní profil Koncový profil Trubka Boční vedení Montáž 76 x 76 Extrudovaný hliník FG x 42 Extrudovaný hliník FR x 23 Extrudovaný hliník ø 38 mm Al G x 23 Extrudovaný hliník vodící profil G x 23 Extrudovaný hliník GAF x 49 Extrudovaný hliník na stěnu (na rám okna) do stropu (do špalety) ø 40 mm pro motor RTS Barva RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá Atypická provedení nevyrábíme. Standardní rozměry provedení max. šířka (mm) max. výška (mm) max. garantovaná plocha vodící lišty m 2 48

49 INTERIÉROVÉ LÁTKOVÉ ROLETY Zatemnění Z poz. název položky obchodní název číslo výkresu Al kryt přední 76x76 ZP Al kryt zadní ZP Boční víko plast. s otvorem PÁR ZP Kartáček š.4.8 x v. 7mm ZP Kartáček š.4.8 x v.12mm ZP Profil dolní Al - k potažení látkou RBR-F-A Profil rohový 40x20x2mm ZP Těžítko 12x42 - surové RR 08/ Trubka Al 40x1,5mm. ZP Vodící profil 21x49 rám surový ZP Vodící profil 23x49 ostění ZP Vodící profil 23x80 L=6m - surový ZP Látka viz. vzorník látek 600 Zajišťovací paspule RBR-F-S8-AH Páska lepicí oboustranná M RR 21/ Voditko uzav. (plast.patent) ZP Koncovka těž. P+L /vod.pr.g80/ - PÁR ZP Koncovka těž.p+l/do G49,GAF49/ - PÁR ZP Krytka pro profil dolní PVC - k potaž.lát. + ved. RCU-44-TR TR 900 Krytka pro profil dolní PVC - k potažení látkou RBE-F-TR TR 9 Čep pro RCU-44 RCU-19-TR TR 1200 Klika zalamovací Al P 150/ Křížový kloub kliky ZP Lanko ocelové 0,9 mm A 74/ Šroub svěrkový A 70/ PU Úhelník napínací (malé L ) Zn ZA PU Úhelník napínací (malé Z ) Zn ZA PU Úhelník napínací (velké L ) Zn ZA PU Pouzdro NÝTOVACÍ ( Al ) ZP Převodovka 1/2,8 s výstupem pro kliku ZP Koncovka 38 se 4hr.čepem 7/7 RO Koncovka 40 s čepem malá RO-008/ Koncovka trubky 38 BÍLÁ RO Pohon řetízkový 38 ( s krytkou. SADA ) BÍLÝ ROD Řetízek hrubý 90 IS 12/ SESTAVA spojka řetízku IS 28/ Motor SIMU T3,5 9/12 ZP Motor SIMU T3,5 9/12 Hz.02 RTS ZP SADA unašeč+adaptér pro trubku 40x1,5 ZP Držák motoru s obdélníkovým čepem 2,5x RO PU Unášecí vložka pro čep pr. /2,5 RO Unášecí vložka pro čep pr. 5 BÍLÁ ZP Průchodka kabelu GUMOVÁ pr. 11/7 ZP Průchodka ovládání ZP Narážecí Ms úchytka ZP Drzak CT76 lak. ( ) ZP Úhelnik Al 40/40 - STĚNA Z76 RO Matice M4 DIN 934, 8.8, Zn A Šroub imbus M4x, DIN 912, 8.8, Zn A 700/ Matice M4 DIN 934, 8.8, Zn A Šroub M4x20 zap.hl., kříž.dráž. DIN965 A 700/ Šroub M4x Zn DIN 965-H, 8.8, zápustný-křížový A Vrut 3,5x16 DIN 7997 Z, A2 zápustná hl. křížová A 67/ Víčka krycí mm ZP0013/ Kolík pružný 3x12, DIN 7346 ZP

50 Zatemnění 5 Základní specifikace produktu Ovládání manuální Klika - pro vytahování a stahování rolety. Délka ovládání = výška - 50 mm Ovládání elektrické Spínač - pro vytahování a stahování rolety Specifikace Zatemnění 5 Obchodní název Rozměr (mm) Materiál Horní profil Koncový profil Trubka Boční vedení Montáž 7 x 112 Extrudovaný hliník FG x 42 Extrudovaný hliník FR x 23 Extrudovaný hliník ø 50 mm Fe vodící profil G x 23 Extrudovaný hliník na stěnu (na rám okna) do stropu (do špalety) Barva RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá RAL 9016 bílá Atypická provedení nevyrábíme. Standardní rozměry provedení max. šířka (mm) max. výška (mm) max. garantovaná plocha vodící lišty 2000 (3000 pro ovládání klika, motor) m 2 (9 m 2 - nutná výztuha) 50

51 INTERIÉROVÉ LÁTKOVÉ ROLETY Zatemnění Z poz. název položky obchodní název číslo výkresu Kryt Al. - CT5 dolní, revizní, KULATÝ ZP Kryt Al. - CT5 dolní, revizní, HRANATÝ ZP Kryt Al. - CT5 HORNÍ, pevný ZP Boční víko elox,ct5 KULATÝ - PÁR ZP Boční víko elox,ct5 HRANATÝ - PÁR ZP Těžítko 12x42 RR 08/ Profil dolní Al - k potažení látkou RBR-F-A Kartáček š.4.8 x v. 7mm ZP Trubka ocelová bezešvá přesná 50x1,5 R Páska lepicí oboustranná 9088, 38mm RR 21/ Vodící profil 23x80 L=6m - surový ZP Kartáček š.4.8 x v.12mm ČERNÝ ZP Tyč kruhová - za studena, 4,0 h11 - Zn ZP Profil rohový 40x20x2mm ZP Látka viz. vzorník látek 600 Páska lemovací - 4,2mm VRO Páska lepicí oboustranná M RR 21/ Krytka pro profil dolní PVC - k potažení látkou RBE-F-TR TR 900 Krytka pro profil dolní PVC - k potaž.lát. + ved. RCU-44-TR TR 900 Koncovka těž. P+L /vod.pr.g80/ - PÁR ZP Čep pro RCU-44 RCU-19-TR TR 00 Páska lepicí oboustranná 9088, 38mm RR 21/ Klika zalamovací Al - průměr mm ŠEDÁ P 150/ Křížový kloub kliky ZP Lanko ocelové 0,9 mm A 74/ Šroub svěrkový A 70/ PU Úhelník napínací (malé L ) Zn ZA PU Úhelník napínací (malé Z ) Zn ZA PU Úhelník napínací (velké L ) Zn ZA PU Převodovka 1/2,8 s výstupem pro kliku ZP Koncovka 50 se 4hr.čepem 7/7 RO Koncovka 50 s čepem RO Ložisko pro čep (Z 3 K,M) RO Motor SIMU T5 8/17 ZP0003-8/ Motor SIMU T5 8/17 Hz.02 RTS ZP Držák T5 se závitem 2x M6x48 ( do 50Nm ) ZP Unašeč pro trubku 50x1,5 => Z5 ZP Průchodka kabelu GUMOVÁ pr. 11/7 ZP Průchodka ovládání ZP Narážecí Ms úchytka ZP Pev. držák pro CT5 ELOX ZP PU Držák pevný pro CT5 RO PU Úhelnik Al 0/40 - STĚNA Z5 RO Matice M4 DIN 934, 8.8, Zn A Šroub M4x Zn DIN 965-H, 8.8, zápustný-křížový A Matice M4 DIN 934, 8.8, Zn A Šroub M4x20 zap.hl., kříž.dráž. DIN965 A 700/ Vrut 3,5x16 DIN 7997 Z, A2 zápustná hl. křížová A 67/ Víčka krycí mm bílá ZP0013/ Kolík pružný 3x12, DIN 7346 ZP Nýt trhací Al 4x DIN 7337 A, bezbarvý SC Zajišťovací šroub krytu M4 A 700/
