1 Ukázkové konstrukce SelectionProfessional

2 Impressum Veškerá autorská práva vyhrazena. Bez našeho písemného schválení není dovoleno žádným způsobem kopírovat tuto příručku nebo její části. Nemůžeme ručit za škody, které případně vzniknou používáním programu SelectionProfessional nebo používáním jeho souborů. Všechna práva vyhrazena. Kopírování celku nebo částí je zakázáno. Hettich FurnTech GmbH & Co. KG Gerhard-Lücking-Straße10 D Vlotho Červen 2012, Printed in Germany

3 Obsah 1. Úvod Ukázky Ukázka 1 Výběr z oblíbených položek / výběr z katalogu Popis konstrukce Postup řešení Ukázka 2, konstrukce dolní skříně Popis konstrukce Postup řešení ukázky Ukázka 3, skříň pro TV Popis konstrukce Postup řešení ukázky Ukázka 4, kancelářský kontejner Popis konstrukce Postup řešení ukázky Ukázka 5, návrh kuchyňské sestavy Popis konstrukce Rozměry místnosti Postup řešení ukázky SelectionProf_Priklady_CZ.pdf 3 / 60

4 1. Úvod V této příručce najdete vybrané ukázkové konstrukce pro snadnější seznámení s funkcemi programu SelectionProfessional. Popis konstrukce obsahuje údaje v rozsahu, který je dostačující pro vyřešení zadání. Pokud některý údaj v zadání není uvedený, pak může být zvolen libovolně. Všechny konstrukce a zadání jsou uložené ve složce Selection\user\CAD\90_Uebung_practice. Nejaktuálnější ukázkové konstrukce najdete na webové stránce programu SelectionProfessional. 4 / 60 SelectionProf_Priklady_CZ.pdf

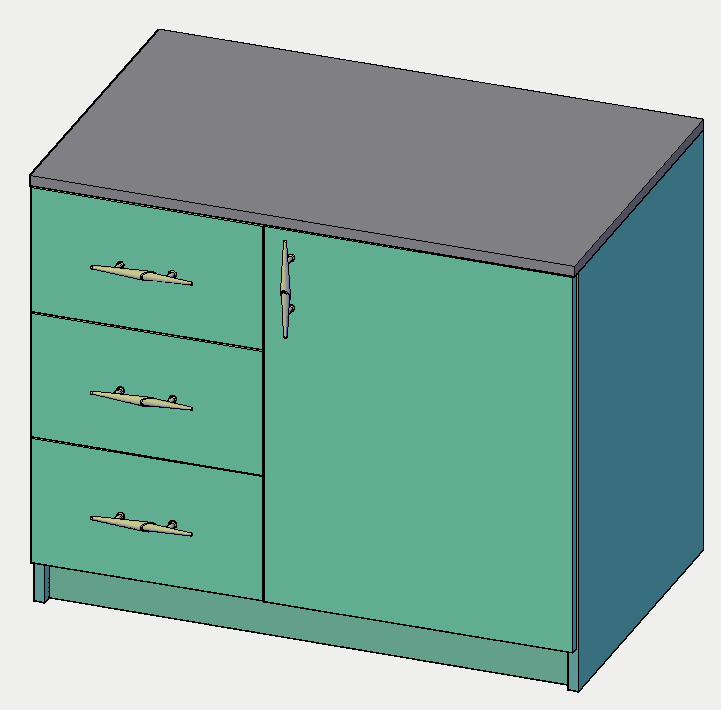

5 2. Ukázky 2.1 Ukázka 1 Výběr z oblíbených položek / výběr z katalogu Popis konstrukce Parametry skříně Název U1 Druh skříně Standardní skříň / Korpusová konstrukce / naložená Výška 800mm Šířka 1000mm Hloubka 600mm Pracovní deska 19mm, přesah vpředu=20mm Sokl soklová lišta, výška 80mm Rozvržení skříně Svislá mezistěna 400mm světlý rozměr zleva Zásuvky 3 kusy, čela stejné výšky Dvířka závěsy vpravo, závěs Intermat Police 2 kusy Výběr kování Úchytky Výběr z katalogu: obj. č Závěsy Výběr z oblíbených: Intermat 9943 Zásuvky Výběr z katalogu: InnoTech bočnice Podpěrky polic Výběr z oblíbených: podpěrky polic Duplo SelectionProf_Priklady_CZ.pdf 5 / 60

6 2.1.2 Postup řešení 1 Krok 1, rozměry skříně Přizpůsobit rozměry Nejprve se zadávají rozměry skříně. Ve stromové struktuře menu se otevře Standardní skříň / Korpusová konstrukce / naložené / Rozměry korpusu. Následně se zadají hodnoty pro Výška, Šířka, Hloubka. Přizpůsobit pracovní desku Vybere se Krycí deska a zadá se hodnota Tloušťka a Přesah vpředu. Nastavení parametrů dna V poli Přesazení výšky je třeba zadat hodnotu 80. Tím se konstrukce soklu automaticky nastaví na Clona a také výška se automaticky přizpůsobí. 6 / 60 SelectionProf_Priklady_CZ.pdf

7 Krok 2, rozvržení korpusu Svislá mezistěna Vždy se nejprve vkládají mezistěny, až pak následují police, dvířka atd. Nejprve se musíme přepnout do režimu zóny. příkaz Vložit svislou mezistěnu. Vnitřek skříně se vybraví zeleně. Toto je standardní nastavení pro první start rozvržení korpusu. Vlevo v menu Asistent se vybere Rozvržení na zóny postupuje zleva doprava. Po zadání Rozvržení 400mm:1 se vlevo vytvoří zóna se světlou šířkou 400mm. Pravá zóny automaticky tvoří zbytek dostupné šířky (:1). Dvířka Do pravé zóny se mají vložit dvířka. V režimu zóny je třeba kliknout do této zóny a ta se vybarví zeleně. V levé části se klikne na příkaz Vložit dvířka. Vyberte Standardní dveře. Způsob konstrukce se nastaví na Závěsy vpravo. Volba Závěs do řady otvorů automaticky přizpůsobí polohu závěsů do stávající řady otvorů. SelectionProf_Priklady_CZ.pdf 7 / 60

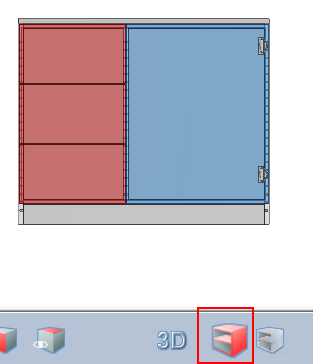

8 Zásuvky Do levé zóny se vloží tři zásuvky. Do této zóny je třeba kliknout, aby se vybravila zeleně. Vlevo v menu Asistent vyberte příkaz Vložit zásuvky. Ve stromové struktuře vyberte možnost Zásuvky / Systém boků zásuvek / Variabilní šířka. Systém automaticky rozezná, že do této zóny nelze vložit žádnou z nabízených kompletních zásuvek, protože zóna nemá vhodnou šířku. Vyberte počet zásuvek 3. Tím se rozvržení nastaví na 1:1:1. To znamená stejnou výšku čela všech tří zásuvek. Volba Způsob montáže: Výsuvy do řady otvorů se pro upevnění výsuvů automaticky použijí stávající otvory z řady otvorů. Úchytky Úchytky se vkládají v režimu dílce. Proto je třeba přejít z režimu zóny (zelené) do režimu dílce (červené) a kliknout na dvířka nebo čela zásuvek. V této ukázce se nejprve klikne na zásuvku. Jedním kliknutím se označí všechna tři čela zásuvek. 8 / 60 SelectionProf_Priklady_CZ.pdf

9 Může se stát, že si zákazník nebo architekt přeje konkrétní typ úchytky. K tomu slouží pole Typ s volbou Objednací číslo. Pak lze zadat požadované objednací číslo, v našem případě Systém vloží úchytky na čela zásuvek. Pak je třeba v režimu dílce kliknout na dvířka. Úchytka se na dveřích automaticky polohuje svisle. Tuto orientaci lze změnit zadáním hodnoty v poli Úhel. Hodnota 90 znamená vodorovnou polohu úchytky. Police Pro vložení police za dvířka je třeba přepnout do režimu zóny (zelený). Následně se klikne na pravou zónu, která se vybarví zeleně. V levém menu Asistent se klikne na volbu Vložit polici. SelectionProf_Priklady_CZ.pdf 9 / 60

10 Hodnota 2 v poli Počet způsobí automatické nastavení hodnoty 1:1:1 v poli Rozvržení. To znamená rovnoměrné rozložení polic podél výšky zóny. Zaškrtnutá volba Polici do řady otvorů ale způsobí, že se podpěrky umístí do stávající řady otvorů, proto vzdálenosti mezi policemi nemusí být úplně stejné. Kromě toho se automaticky zaškrtne volba Použít spojovací kování, t.j. podpěrky polic. Hotové rozvržení skříně Hotové rozvržení skříně s mezistěnou, dvířky, zásuvkami, policemi a úchytkami. 10 / 60 SelectionProf_Priklady_CZ.pdf

11 Krok 3, Seznam položek Postup výběru Seznam položek ukazuje v horní části kování, která se mohou vybrat. Pokud se kování nevybere (žádný výběr) pak se kování nevloží do konstrukce. Konstrukce skříně se přesto provede ale bez kování. Toto se může využívat např. pro předběžnou zkoušku konstrukce. Výběr z oblíbených položek Doporučuje se vybírat nejprve ty skupiny kování, pro které existují vhodné oblíbené položky. V této ukázce jsou to podpěrky polic a miskový závěs. Kování se vybírá kliknutím na řádek seznamu v horní části. Potom se vybírá oblíbená položka v dolní části. V naší ukázce se klikne na Podpěrka police Duplo a na Intermat 9943 TH Fix. SelectionProf_Priklady_CZ.pdf 11 / 60

12 Výběr z katalogu Výrobky, které se nevyberou z oblíbených položek, lze vybírat z katalogu Hettich. K tomu se v olní části klikne na možnost Použít výběr z katalogu. Tento krok se opakuje u všech položek, které se mají vybrat z katalogu. V praxi není výhodné označovat k výběru z katalogu mnoho položek najednou. Doporučuje se označit a vybrat položku po položce. Výběr je pak přehlednější. V naší ukázce se pro úchytky označila volba Použít výběr z katalogu po kliknutí na zelený háček se otevře okno s katalogem. Jelikož jsme zadali konkrétní objednací číslo, v katalogu se zobrazí jediný výrobek. Úchytka se do konstrukce převezme kliknutím na ikonu CAD. Poté se znova zobrazí seznam položek. Zelená barva písma signalizuje, že výběr úchytky je už zpracovaný. 12 / 60 SelectionProf_Priklady_CZ.pdf

13 V dalším kroku se vybírají zásuvky. Na seznamu položek jsou dva řádky Dvoustranný rámový systém. Všechny tři zásuvky sice mají čela stejné výšky, ale skutečné světlé výšky zásuvek nejsou stejné. Je to proto, že horní a dolní zásuvka mají naložení čela na půdě resp. na dně. Program proto rozdělí výběr tří zásuvek do dvou podskupin, aby umožnil optimální výběr. Po kliknutí na řádek v seznamu položek se v náhledu vlevo barevně zvýrazní příslušné zásuvky. V naší ukázce klikneme na položku 11 a vybereme možnost Použít výběr z katalogu, pak je třeba kliknout na zelený háček. Zobrazí se katalog se seznamem použitelných zásuvek. Po kliknutí na tlačíto Výběr příslušenství se zobrazí použitelné příslušenství. SelectionProf_Priklady_CZ.pdf 13 / 60

14 Přehled obsahuje všechny možné položky příslušenství. Povinné příslušenství, které je pro konstrukci nezbytně nutné, je zvýrazněné červeným výkřičníkem. Pokud uživatel ignoruje výběr tohoto povinného příslušenství, pak se zobrazí výstražné hlášeních. V naší ukázce vybereme Příchytku čela. In unserem Beispiel wird die Frontbefestigung ausgewählt. Kliknutím na tlačítko CAD se příchytka čela přenese do konstrukce. Opět se zobrazí přehledný seznam příslušenství. Příchytka čela už není podtržená a už se ani nedá vybrat. Jako další se na seznamu příslušenství vybere Quadro montáž nasunutím a pak se převezme do konstrukce kliknutím na tlačítko CAD. Tím byly vybrány obě konstrukčně nutné položky příslušenství. Výběr příslušenství lze ukončit kliknutím na tlačítko >> Ukončit výběr. 14 / 60 SelectionProf_Priklady_CZ.pdf

15 Výběr kování pro položku 11 byl přenesen na seznam položek. Chybějící přiřazení pro položku 10 lze zpracovat výběrem ze seznamu oblíbených položek. Tady se vybere stejný oblíbený výrobek jako pro položku 11. Např. InnoTech 520mm zásuvka_13. Nyní jsou již vybrány všechny skupiny kování a proto jsou označené zeleným písmem. Kliknutím na tlačítko pokračovat se dostaneme k náhledu skříňky. Náhled hotové skříně SelectionProf_Priklady_CZ.pdf 15 / 60

16 Krok 4, uložení skříně Konstrukci skříně lze uložit kliknutím na příkaz Uložit vlevo v oblasti Asistent. Je třeba zadat název konstrukce a cílovou složku. Krok 5, kusovník kování Hettich Kusovník potřebného kování se dá vygenerovat kliknutím na příkaz Úpravy kusovníku kování Hettich v záložce Výstup. Volba Seznam do katalogu přenese kusovník kování do nákupního koše v modulu Katalog. 16 / 60 SelectionProf_Priklady_CZ.pdf

17 Po spuštění přenosu do katalogu je třeba kusovník přiřadit k některému projektu. Zobrazí se nákupní koš v modulu Katalog. Název dílčího projektu (v naší ukázce U1 ) shodný s názvem uloženého souboru. Počty kusů lze ještě ručně upravovat. Kliknutím na >> Zpět do modulu Designer se vrátíte do modulu Designer a ke konstrukci. SelectionProf_Priklady_CZ.pdf 17 / 60

18 2.2 Ukázka 2, konstrukce dolní skříně Popis konstrukce Parametry skříně Název skříně Typ skříně Výška Šířka Hloubka U2 Kuchyňské konstrukce / Dolní skříňka / Standardní dolní skříň 731 mm 600 mm 560 mm Rozvržení skříně Zásuvky Dvířka Kompletní zásuvka oben, InnoTech, výška čela 250mm závěsy vlevo, série Intermat Mezi zásuvkou a dvířky není police Výběr kování Úchytka Výběr z oblíbených položek: Salvia, 128mm Závěsy Výběr z oblíbených položek: Intermat 9943 Zásuvky Výběr z oblíbených položek: kompl. zás. InnoTech Soklové nohy Výběr z oblíbených položek: Korrekt 18 / 60 SelectionProf_Priklady_CZ.pdf

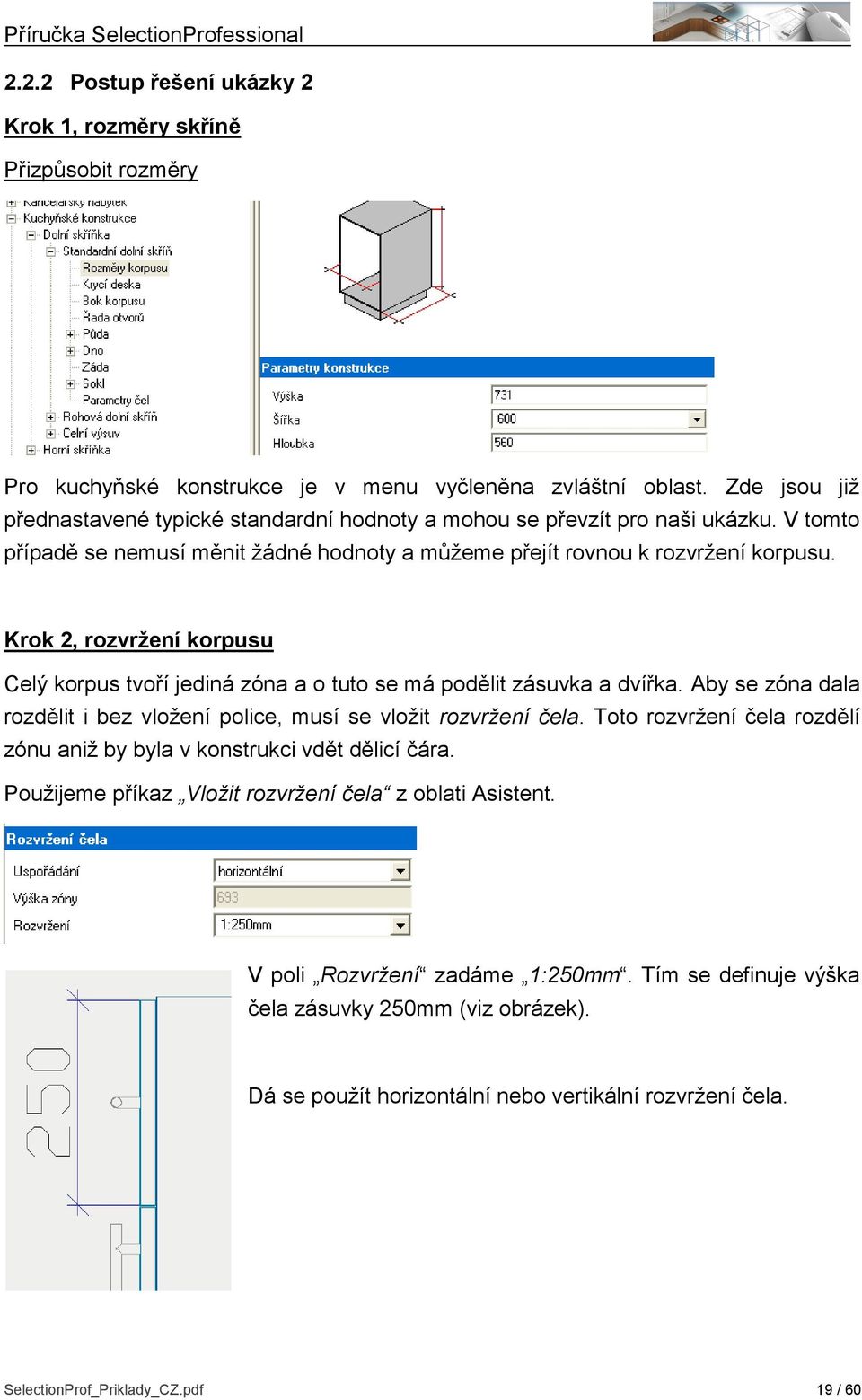

19 2.2.2 Postup řešení ukázky 2 Krok 1, rozměry skříně Přizpůsobit rozměry Pro kuchyňské konstrukce je v menu vyčleněna zvláštní oblast. Zde jsou již přednastavené typické standardní hodnoty a mohou se převzít pro naši ukázku. V tomto případě se nemusí měnit žádné hodnoty a můžeme přejít rovnou k rozvržení korpusu. Krok 2, rozvržení korpusu Celý korpus tvoří jediná zóna a o tuto se má podělit zásuvka a dvířka. Aby se zóna dala rozdělit i bez vložení police, musí se vložit rozvržení čela. Toto rozvržení čela rozdělí zónu aniž by byla v konstrukci vdět dělicí čára. Použijeme příkaz Vložit rozvržení čela z oblati Asistent. V poli Rozvržení zadáme 1:250mm. Tím se definuje výška čela zásuvky 250mm (viz obrázek). Dá se použít horizontální nebo vertikální rozvržení čela. SelectionProf_Priklady_CZ.pdf 19 / 60

20 Po rozvržení čela vznikly dvě nové zóny. Pro umístění zásuvky do korpusu se kliknutím označí horní zóna, která se pak zvýrazní zelenou barvou. Vybíráme kompletní zásuvku. Další parametry se nemusí definovat, zásuvka se automaticky přizpůsobí vybrané zóně. Následně se může vybrat dolní zóna, do které se vloží dvířka. Úchytky se vyberou obvyklým postupem. 20 / 60 SelectionProf_Priklady_CZ.pdf

21 Krok 3, seznam položek Pro uvedený příklad se dá veškeré kování vybrat ze seznamu oblíbených položek. Náhled hotové skříňky SelectionProf_Priklady_CZ.pdf 21 / 60

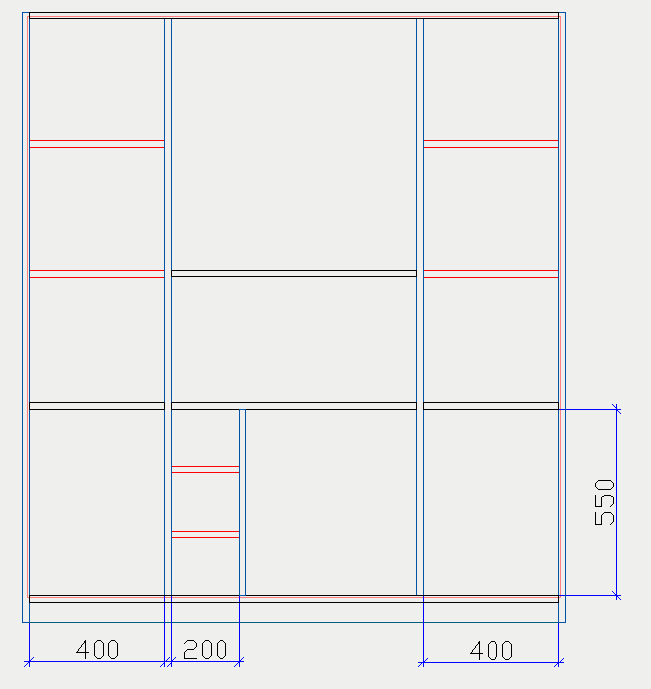

22 2.3 Ukázka 3, skříň pro TV Popis konstrukce Parametry skříně Název skříně U3 Typ skříně standardní skříň, korpusová konstrukce, naložené Výška 1800 mm Šířka 1600 mm Hloubka 500 mm Rozvržení skříně Svislé a vodorovné mezistěny viz rozměrový náčrtek Zásuvky 3 x zásuvka vlastní výroby na výsuvech Quadro Dvířka skleněné dveře, závěsy vpravo Posuvné dveře Slide Line 55 Police 2 x nahoře, 2 x dole Výběr kování Úchytka Výběr z oblíbených položek: volný výběr zápustné úchytky pro posuvné dveře Závěsy Výběr z oblíbených položek: Intermat 9943 Zásuvky Výběr z oblíbených položek: Quadro Kování pro posuvné dveře Výběr z oblíbených položek: Slide Line / 60 SelectionProf_Priklady_CZ.pdf

23 2.3.2 Postup řešení ukázky 3 Krok 1, rozměry skříně Přizpůsobit rozměry Typ konstrukce je Standardní skříň / Korpusová konstrukce / naložené Zadává se výška, šířka a hloubka Přizpůsobit dno Skříň má dno přesazené do výšky. Proto se v menu otevře položka Sokl a v poli Přesazení výšky se zadá hodnota 60. Sokl se automaticky přizpůsobí dnu. Krok 2, rozvržení korpusu Nejprve se vloží svislé mezistěny. V menu Asistent se klikne na příkaz Vložit svislé mezistěny. Při definování vlastností mezistěn se postupuje z levé strany směrem doprava. V poli Rozvržení se proto definuje hodnota 400mm:1:400mm. Vzniknou tři nové zóny. SelectionProf_Priklady_CZ.pdf 23 / 60

24 Následně se vloží vodorovné mezistěny. Všechny tři potřebné police na excentrech můžeme vložit jedním krokem. Je třeba označit všechny tři zóny, aby se vybarvily zeleně. V menu Asistent se klikne na příkaz Vložit vodorovné mezistěny. Údaje v poli Rozvržení se vztahují ma světlý rozměr a postupují zdola nahoru. Proto zadáme t 550mm:1. V dolní části potřebujeme další svislou mezistěnu. Kliknutím se označí prostřední zóna a vloží se svislá mezistěna. V poli Rozvržení se nastaví hodnots 200mm:1. Pokud zásuvky v levé a pravé zóně potřebují stejnou světlou šířku, mohou se také vložit v jednom kroku. Kliknutím se označí levá a pravá zóna. V menu Asistent se vybere funkce Vložit zásuvky. 24 / 60 SelectionProf_Priklady_CZ.pdf

25 Ve stromové struktuře vybereme Zásuvka vlastní konstrukce / Výsuv Quadro. Do pole Počet zásuvek zadáme 3. Také police lze vložit jediným krokem. K tomu se vybere a zeleně označí pravá a levá horní zóna, jakož i 2. dolní zóna zleva.v menu Asistent je třeba kliknout na příkaz Vložit police a v poli Počet zadat 2. Poté se do prostřední horní zóny zabuduje police na excentrech (vodorovná mezistěna). Poloha se určí zadáním Rozvržení 1:2. SelectionProf_Priklady_CZ.pdf 25 / 60

26 V dolní prostřední zóně mají být posuvné dveře. V menu Asistent se klikne příkaz Vložit posuvné/skládané dveře. Ve stromové struktuře nabídek se pak vybere volba Slide Line 55/56. Parametry konstrukce lze převzít beze změny. Do pravé horní zóny se mají zabudovat skleněné dveře. V menu Asistent se klikne na příkaz Vložit dvířka a výklopná dvířka. Ve stromové struktuře se vybere možnost Skleněné dveře a Způsob konstrukce bude Závěsy vpravo. 26 / 60 SelectionProf_Priklady_CZ.pdf

27 Na zásuvky a dveře patří úchytky. Předtím je třeba přejít z režimu zóny do režimu dílce (červený). Jako poslední se označí posuvné dveře. Po kliknutí na jedno posuvné křídlo se automaticky vyberou obě křídla. Tady se mají použít zápustné úchytky u levého resp. pravého okraje levého resp. pravého křídla. Po označení posuvných dveří v režimu dílce se v náhledu vlevo dole klikne na jedno křídlo. Toto křídlo pak už není aktivní a další nastavení se budou týkat jen druhého (červeně označeného) křídla. SelectionProf_Priklady_CZ.pdf 27 / 60

28 Po nastavení parametrů zápustné úchytky pro jedno křídlo se opět klikne na funkci Vybrat / změnit úchytky a stejným postupem se úchytka osadí na druhé křídlo. Schritt 3, Artikelliste Veškeré kování lze vybrat ze seznamu oblíbených položek. Náhled hotové skříně 28 / 60 SelectionProf_Priklady_CZ.pdf

29 2.4 Ukázka 4, kancelářský kontejner Popis konstrukce Parametry skříně Název skříně U4 Typ skříně Kancelářský nábytek / Kontejner rozteč řady otvorů 32 / naložené Výška 8HE Šířka 392 Hloubka 545 Půda / dno průběžná, přesah vpředu 20mm Rozvržení skříně Zásuvky 3 kusy, rozvržení: 5HE závěsný rám, 2HE zásuvka, 1HE zásuvka na psací potřeby se zámkem Výběr kování Závěsný rám 5HE s výsuvy Quadro Duplex Ocelová zásuvka 2HE s výsuvy Quadro Duplex Zásuvka na psací potřeby 1HE se zámkem a výsuvy Quadro 12 Typ zamykání Stop Control Úchytka Výběr z oblíbených položek: libovolný typ SelectionProf_Priklady_CZ.pdf 29 / 60

30 2.4.2 Postup řešení ukázky 4 Krok 1, rozměry skříně Přizpůsobit rozměry Při konstrukci kancelářských skříní se pracuje s výškovými jednotkami HE. Výškové jedmnotky HE definují také výšku čela zásuvky. Proto lze i výšku korpusu definovat přímo pomocí výškových jednotek. V této ukázce zadáme do pole Výškové jednotky hodnotu 8. To je součet výšek jednotlivých čel zásuvek 5HE+2HE+1HE. Čela zásuvek mají ležet mezi půdou a dnem. Přesah 20 mm vpředu se zadává jako záporná hodnota -20 v poli Odsazení vpředu. 30 / 60 SelectionProf_Priklady_CZ.pdf

31 Naložení čel zásuvek se automatick nastaví na záporné hodnoty. Tím vznikne mezera. Krok 2, rozvržení korpusu U kancelářských skříní se zásuvky vkládají vždy jednotlivě. Nelze vložit více zásuvek jedním krokem. Nejprve se vkládá dolní zásuvka. Případný zámek je vždy až nahoře. V menu Asistent se klikne na příkaz Vložit zásuvky. Ve stromové struktuře menu se vybere Zásuvky / Rozvržení. Výška zásuvky bude 5HE. SelectionProf_Priklady_CZ.pdf 31 / 60

32 Vloží se zásuvka a aktivuje se zóna nad zásuvkou. poté lze vložit další zásuvku. Vybere se Ocelová zásuvka a nastaví se výška zásuvky 2HE. Také poslední zóna se označí zeleně a pak se v menu Asistent vybere příkaz Vložit zásuvku se zámkem. 32 / 60 SelectionProf_Priklady_CZ.pdf

33 Vybere se Zásuvka na psací potřeby se zámkem, pak Pojistka proti vytažení se zámkem a typ Stop Control. Výběr a umístění úchytek je v této ukázce libovolné. SelectionProf_Priklady_CZ.pdf 33 / 60

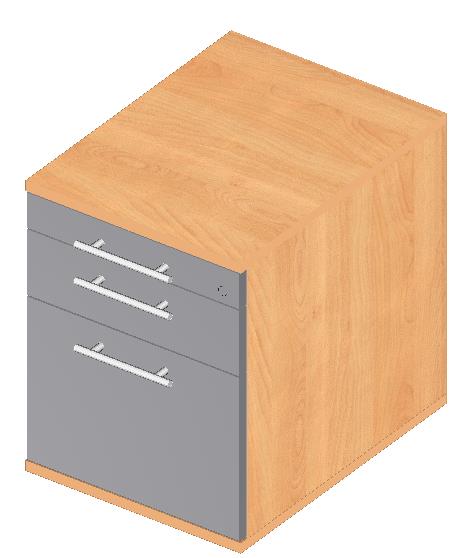

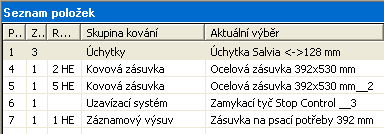

34 Schritt 3, Artikelliste Veškeré kování lze vybrat ze seznamu oblíbených položek. Náhled hotového kontejneru 34 / 60 SelectionProf_Priklady_CZ.pdf

35 2.5 Ukázka 5, návrh kuchyňské sestavy Popis konstrukce Výběr korpusů Název sestavy Okna, dveře Skříně Rohová dolní skříň Dolní skříně Vysoká skříň Horní skříň Dekorativní prvky Varná deska, digestoř Myčka U5 Okno otvíravé a výklopné, výška okna = 1300, výška parapetu = 1100 Dveře = standardní, závěsy vpravo, H=2000 Výběr z knihovny UE900_DK_2T 2 x U900_1FA_1SPA_1BL_1 1 x U500_2FA_1S 1 x U500_1S_1T-L 2 x U150_R 1 x U500_5S H600_3S_2T-L_KL O1000_KL_HK_1 Herdplatte_hotplate_01, Abzugshaube_hood_01 Spuele_sink_ Rozměry místnosti SelectionProf_Priklady_CZ.pdf 35 / 60

36 Náhled hotové kuchyňské sestavy Postup řešení ukázky 5 Krok 1, příprava Založit nový návrh interiéru a zakázku Z okna Designer se do návrhu interiéru dostaneme kliknutím na CAD / navrhování interiéru vlevo v menu Asistent. Okno CAD je nápadné žlutým podkladem menu Asistent. Nejprve se vybere bod Nový návrh interiéru. Zobrazí se prázdný výkres. Před spuštěním návrhu interiéru by se měla založit zakázka. Interiér se pak uloží do zakázky. Kromě toho se zadávají údaje, které jsou důležité pro pozdější výstupy správce dokumentů. 36 / 60 SelectionProf_Priklady_CZ.pdf

37 Příkazem v menu Asistent Založit zakázku/projekt se otevře dialog. Pod názvem zakázky se v tomto případě zadá U5. V nastavení se u Komise zadá Kuchyně U5 a Jméno pracovníka bude libovolné. Tyto údaje se budou zobrazovat na titulní straně výstupu ze správce dokumentů. Definovat místnost V menu Asistent se vybere volba 1. Definovat stěny.... SelectionProf_Priklady_CZ.pdf 37 / 60

38 Vybereme typ stěny L-tvar pravý. Délka stěny 1 bude 3500 a Délka stěny 2 bude Materiál stěn bude A_1-1 a Materiál podlahy bude B_1-12. Dialog se ukončí kliknutím na zelený háček. Následně se musí vybrat bod vložení stěny. Stačí umístit kurzor na libovolné místo prázdného výkresu a kliknout levým tlačítkem myši např. v levé dolní části výkresu. Okna se vkládají po kliknutí na příkaz 2. Definovat okna. 38 / 60 SelectionProf_Priklady_CZ.pdf

39 Po výběru stylu Otvíravé a výklopné se zadají rozměry dle obrázku. Vzdálenost k referenčnímu bodu má být 500 mm. Po potvrzení zeleným háčkem se kurzor změní na malý čtverec. Tímto čtvercem klikněte na zadní část levé stěny. Musí se kliknout přesně na vnitřní linii stěny. Vloží se okno. Dveře se vkládají po kliknutí na příkaz 3. Definovat dveře.... Také po potvrzení výběru dveří zeleným háčkem se klikne na zadní část pravé stěny. Nyní se vloží dveře. SelectionProf_Priklady_CZ.pdf 39 / 60

40 Nastavit rastr Konstrukce v knihovně skříněk SelectionProfessional jsou bez soklu. Visí ve vzduchu nad podlahou. Toho se dosahuje systémem rastru. V menu asistent se vybere Definovat Carrer@Raster definieren. Otevře se dialog, ve kerém lze vybrat a nastavit více rastrů. Např. jeden rastr může sloužit pro sokly, další pro horní skříňky atd. Pro naši ukázku se aktivuje rastr A1 stačí zaškrtnout políčko. Po každé změně se musí hodnoty uložit kliknutím na ikonu s disketou vpravo nahoře. Rastr se zobrazí na podlaze. Volba Zobrazit/skrýt Carrer@Raster přepíná zobrazení. Rastr je aktivní, i když je skrytý. Pro naši ukázku je rastr skrytý. Krok 2, vložit nábytek První skříň, speciálně v kuchyňské sestavě, by se měla vkládat v půdorysném zobrazení. Nejlépe je začít rohovou skříní. V menu Asistent se vybere volba 5. Vložit nábytek nebo dekorativní prvky. Otevře se dialogové okno pro výběr požadované skříně. 40 / 60 SelectionProf_Priklady_CZ.pdf

41 Oblast hledání: slouží k určení požadované složky. V naší ukázce se vybere konstrukce U900_DK_2T im Ordner 01_Kueche_kitchen_19/ 01_Eckunterschraenke_corner-cabinet. Kurzor myši se změní na malý čtverec. Tímto čtvercem se klikne na vnitřní linii stěny. Musí se trefit přesně tato linie. Skříň se pak dá myší přesunout do kouta místnosti. Poté se klikne levým tlačítkem myši. Otevře se dialog pro vložení korpusu. SelectionProf_Priklady_CZ.pdf 41 / 60

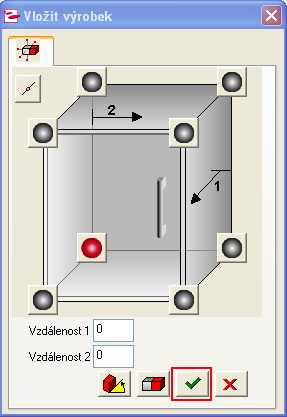

42 Vložení se potvrdí zeleným háčkem, skříň je následně vložena do místnosti. Skříň se vloží se všemi detaily, t.j. i s kováním a vrtáním. Takové podrobné zobrazení může zhoršit přehlednost návrhu sestavy a zbytečně zatěžuje procesor počítače. Proto se nabízí možnost redukovat rozsah zobrazovaných detailů. Toto se dá doporučit pro téměř každý návrh sestavy v interiéru. V menu Pohled / Detaily zobrazení... se vybere nízké. Nyní se budou zobrazovat jen obrysy nábytku. Další operace lze provádět ve 3D zobrazení. Toto je užitečné pro lepší přehlednost a výběr nábytku. Isometrický pohled se zapíná ikonou. 3D zobrazení plochy se zapíná ikonou. Místnost se pak zobrazí tak jak je vidět na obrázku vlevo. Další skříňka se opět vybere pomocí 5. Vložit nábytek nebo dekorativní prvky. Vybereme skříň U900_1FA_1SPA_1BL_1 ze složky 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / Kurzor myši se opět změní na malý čtverec. Tímto se ale tentokrát neklikne na linii stěny, ale na již vloženou skříň. 42 / 60 SelectionProf_Priklady_CZ.pdf

43 Zobrazí se dialog, který se potvrdí zeleným háčkem. Nábytek bude vložený vedle rohové skříně. Další dolní skříňka se vloží stejným postupem. Ze složky 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / se vybere skříň U500_2FA_1S. Potom se označí stávající již vložená dolní skříň - nová skříň se pak vloží hned vedle. Jako další následuje dolní skříňka U500_1S_1T-L ze složky 01_Kueche_kitchen_19 / 02_Unterschraenke_floorunit / Pak se vloží vysoká skříň H600_3S_2T-L_KL ze složky 01_Kueche_kitchen_19 / 03_Hochschraenke_tall-unit / Hoehe_height Vlevo je náhled na sestavu skříněk podél levé stěny. Následují další skříně podél pravé stěny. K tomu se vybere skříň U150_R ze složky 01_Kueche_kitchen_19 / 02_IT_Unterschraenke_floor-unit / SelectionProf_Priklady_CZ.pdf 43 / 60

44 Kurzorem se klikne na rohovou skříň. Zobrazí se dialog pro vložení skříně. Výchozí nastavení by novou skříň vložilo vlevo vedle původní skříně. Nyní se ale má vložit vpravo. Proto se klikne na malou šedou kostku (viz ob. nahoře). Červená skříňka (která se má vložit do sestavy) se přesune vpravo a pak se vloží. Postupně se vloží další skříňky. U900_1FA_1SPA_1BL_1 ze složky 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / U150_R ze složky 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / U500_5S ze složky 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / / 60 SelectionProf_Priklady_CZ.pdf

45 Jako další se vloží horní skříňka. Vybere se skříňka O1000_KL_HK_1 ze složky 01_Kueche_kitchen_19/ 05_Oberschraenke_wallunit / Hoehe_height-433 / Jako vztažná skříň poslouží vysoká skříň. Horní skříň se nejprve vloží na podlahu stejně jako dolní skříň. Toto lze změnit v dialogu při vkládání skříňky. SelectionProf_Priklady_CZ.pdf 45 / 60

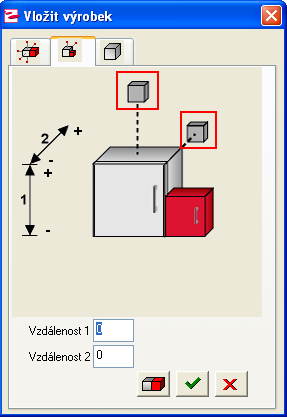

46 Vybere se druhá záložka (na horním obrázku je v červeném rámečku). Horní skříňka se potom posune nahoru a dozadu. Toto se dělá kliknutím na obě malé šedé kostky (v červeném rámečku). Horní skříňka je nyní v jedné rovině s vysokou skříní. Krok 3, pracovní deska, sokl, pohledové boky Klikněte na záložku Dílce. V menu Asistent pak vyberte Vložit pracovní desku. Kurzor myši se změní na malý čtverec. Tím se označí levá dolní skříňka. Nejjistější je kliknout na traverzu, aby byl korpus definován jednoznačně. 46 / 60 SelectionProf_Priklady_CZ.pdf

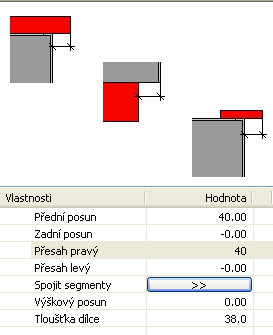

47 Následně se označí celá pravá dolní skříňka, nejlépe na traverze. Výběr se uzavře klávesou ENTER na klávesnici nebo stiskem pravého tlačítka myši. Zobrazí se dialog pro vložení pracovní desky. Přesah vpravo se změní na 40mm. Parametry se potvrdí kliknutím na zelený háček a pracovní deska se zabuduje. SelectionProf_Priklady_CZ.pdf 47 / 60

48 Pracovní deska může být opatřena dělicím řezem. Před spuštěním této funkce se zobrazení přepne do 3D drátěný model V menu Asistent se vybere funkce Rozdělit pracovní desku (s doporučením). Malým čtvercem se musí kliknout přesně na hranu pracovní desky. Červenou barvou se zobrazí tři návrhy pro dělicí řez. Požadovaný dělicí řez se vybere kliknutím čtverce na linii. V našem případě to bude ta linie zcela vlevo. Potom se klikne na zelený háček a proces je ukončen. Zobrazení se může přepnout do 3D zobrazení plochy. 48 / 60 SelectionProf_Priklady_CZ.pdf

49 Pohled na sestavu s rozdělenou pracovní deskou Vložit sokl V dalším kroku se vloží sokl. V menu Asistent je volba Vložit soklovou lištu. Myší se vybere nejprve levá vysoká skříň. Následně se vybere pravá dolní skříňka na druhém konci sestavy a volba se potvrdí buď z klávesnice ENTER nebo pravým tlačítkem myši. SelectionProf_Priklady_CZ.pdf 49 / 60

50 Zobrazí se dialog pro vložení soklu. V bodě Lišty se volba Pravá nastaví na Ne a volba Levá také na Ne. Vpravo a vlevo se proto nevloží soklová lišta. Vložit pohledové boky Poslední dolní skříňka má být opatřena pohledovým bokem. V menu Asistent se vybere Vložit pohledový bok. Následně se klikne na vnější bok korpusu. Bok skříně se tím zdvojí. Po kliknutí na bok korpusu se otevře dialog. Přední přesah bude 20 mm. Spodní přesah bude 110mm, to odpovídá výšce soklu. Po potvrzení zeleným háčkem se zabuduje pohledový bok. Funkce pohledový bok zdvojí všechny označené dílce, takže také pracovní desky. 50 / 60 SelectionProf_Priklady_CZ.pdf

51 Vložit lišty Vedle vysoké skříně se má vložit lišta. K tomu se nejprve klikne na Isometrický pohled jihovýchod aby se dal označit bok skříně. V menu Asistent se vybere volba Vložit lišty. Následně se levým tlačítkem myši klikne přesně na vnější hranu boku skříně. Potom se zadá ENTER z klávesnice nebo stačí kliknout pravým tlačítkem myši otevře se dialog. Umístění bude 69 mm a Spodní přesah bude 110 mm. Po potvrzení zeleným háčkem se lišta zabuduje do sestavy. SelectionProf_Priklady_CZ.pdf 51 / 60

52 Římsová lišta Vysoká skříň a horní skříňka mají být opatřeny římsovou lištou. V menu Asistent se vybere volba Vložit římsovou lištu. Nejprve se označí vysoká skříň, pak horní skříňka. Následně se klávesou Enter nebo pravým tlačítkem myši vyvolá dialog. 52 / 60 SelectionProf_Priklady_CZ.pdf

53 Krok 4, vložit dekorativní prvky Do kuchyňské sestavy se mají vložit různé dekorativní prvky. Tyto prvky se vkládají stejně jako nábytek. Vložit dřez V menu Asistent (záložka Plán místnosti) se vybere volba 5. Vložit nábytek nebo dekorativní prvky. Otevře se dialogové okno pro výběr požadované skříně nebo dekorativního prvku. Vybere se složka 10_Deco/03_Kueche_kitchen/03_Spuelen_sink a soubor Spuele_sink_02. Dřez patří do dolní skříně šířky 900mm. Skříň se označí kliknutím na čelo zásuvky. Otevře se dialog pro vložení prvku. Dřez patří na korpus, proto se klikne na horní šedou kostku a červený korpus se přesune nahoru. Dřez se tím posadí přesně na dolní skříňku. V praxi ale musí dřez dosedat na pracovní desku. To se nastaví zadáním hodnoty 38 do pole Vzdálenost 1. SelectionProf_Priklady_CZ.pdf 53 / 60

54 V druhé záložce (červený rámeček) se dá přizpůsobit poloha dřezu dopředu/dozadu a doprava/doleva. Kliknutím na obě malé šedé kostky se dřez umístí dopředu a doprava. Vložit varnou desku V menu Asistent se opět vybere volba 5. Vložit nábytek nebo dekorativní prvky. Ve složce 10_Deco/03_Kueche_kitchen/02_Herdplatte_abzug_hob_hood je třeba najít a vybrat soubor Herdplatte_hotplate_01. Varná deska má být umístěna nad touto dolní skříní. Skříň se označí kliknutím na čelo. Otevře se dialog pro vložení prvku. 54 / 60 SelectionProf_Priklady_CZ.pdf

55 Postupuje se stejně jako při vkládání dřezu, t.j. kliknutím na malou šedou kostku se vybere poloha nad skříní. Následně se Vzdálenost 1 nastaví na hodnotu 38. Ve druhé záložce se definuje poloha varné desky: hodnota pro Vzdálenost 1 bude 150. Vložit digestoř Digestoř Abzugshaube_hood_01 je uložená ve složce 10_Deco/03_Kueche_kitchen/02_Herdplatte_abzug_hob_hood. Opět se klikne na čelo skříně, protože digestoř má být umístěna nad touto dolní skříňkou. Otevře se dialog. Digestoř se umístí nad skříňku a hodnota pro Vzdálenost 1 bude 900. Následně se vybere druhá záložka a hodnota pro Vzdálenost 2 bude Tím se vytvoří mezera mezi stěnou a digestoří. Vložení se potvrdí kliknutím na zelený háček. SelectionProf_Priklady_CZ.pdf 55 / 60

56 Pohled na sestavu s vloženými dekorativními prvky Krok 5, výběr materiálu Nábytek, pacovní deska, lišty, sokl a pohledové boky mohou být z různých materiálů. Dialog pro výběr materiálů je v záložce Materiál pod názvem Výběr materiálul. Otevře se dialog. V poli Katalog se nejprve vybere Standardní. V poli Kategorie se vybere druh materiálu. V naší ukázce to bude Laminovaná dřevotříska (dekor). Na základě toho výběru se zobrazí jen určité vhodné materiály. 56 / 60 SelectionProf_Priklady_CZ.pdf

57 Po výběru kategorie se určí nábytek nebo dílce, pro které má platit tento výběr materiálu. Je třeba kliknout na tlačítko pro výběr mají být z vybraného materiálu. a pak na všechny skříně, které Nejprve se vybere vysoká skříň a následně všechny další skříňky. Optimální je kliknout na čelo skříně. Označený nábytek se vykresluje přerušovanou čárou. Výběr se ukončí klávesou ENTER nebo pravým tlačítkem myši. V náhledu vlevo se nyní zobrazá dílce a prvky, pro které lze vybrat provedení materiálu. V naší ukázce je to korpus, čelo a záda. Každý jednotlivý prvek může mít individuálně přiřazený dekor. Označí se prvek a pak se dole v poli Materiál nastaví odpovídající Hodnota. V této ukázce to bude KF_D_3-012 pro čela zásuvek a dvířka. Následně ještě lze vybrat orientaci dekoru resp. směr vláken. Přehled různých materiálů je v příručce s knihovnou SelectionProfessional_Bibliothek. SelectionProf_Priklady_CZ.pdf 57 / 60

58 Pro korpus se stejným postupem vybere kategorie Laminovaná dřevotříska (barvy) a hodnota KF_C_028. Výběr se ukončí kliknutím na zelený háček. Následně se má vybrat žulová pracovní deska. Pokud se materiál vybírá jen pro jediný dílec, používá se Jednotlivý výběr. Opět se otevře dialog Výběr materiálu. Vybere se funkce Jednotlivý výběr a označí se obě pracovní desky. Výběr se ukončí klávesou ENTER nebo pravým tlačítkem myši. Následně se vybere Katalog / Standardní a Kategorie / Žula. Materiál bude Žula_B_4_0006. Údaje se potvrdí zeleným háčkem. Poté se z menu Asistent znova spustí Výběr materiálu. Nyní se zpracují zbývající dílce v sestavě. Pomocí funkce Jednotlivý výběr se určí materiály pro římsovou lištu (označit každý jednotlivý prvek), pohledové boky, lišty a sokly. 58 / 60 SelectionProf_Priklady_CZ.pdf

59 Prvky sokl, lišta atd. se zobrazují ves tromové struktuře a dají se zpracovat individuálně. SelectionProf_Priklady_CZ.pdf 59 / 60

60 Krok 6, zobrazení povrchů Vybrané povrchy/dekory lze zobrazit na obrazovce. V menu Asistent v záložce Materiál se vybere Zobrazit místnost / korpus barevně. Alternativně lze použít ikonu (barevné zobrazení). Otevře se dialog. V poli Kvalita se nastavuje kvalita zobrazení. Čím vyšší kvalitu vyberete, tím déle bude trvat výpočet pro zobrazení sestavy. Víl renderování může být okno pohledu (aktuální pracovní okno) nebo renderové okno (nové okno). Světla řídí jas zobrazení. Barevný náhled se dá vytisknout pomocí menu Soubor / Tisk. Zakázka se dá uložit v záložce Plán místnosti pomocí Uložit zakázku / projekt. 60 / 60 SelectionProf_Priklady_CZ.pdf
