1 TIA na dosah Analyzátory plynů Milan Havlík Jan Pluhař Siemens AG. All rights reserved.

2 Obsah prezentace Novinky Plynové chromatografy Kontinuální analyzátory plynu Sety pro vybrané aplikace Způsoby průmyslové komunikace Page 2

3 Novinky Sitrans SL použití ve vyšších teplotách (až do 1000 C) Ultramat 23 nově možnost výběru mezi paramagnetickým a elektrochemickým způsobem měření koncentrace kyslíku Sitrans CV chromatograf pro analýzu upraveného bioplynu Set BGA jednotka pro analýzu bioplynu (CH4, CO2, O2, H2S) Siprocess UV600 analyzátor nízkých koncentrací NOx, SO2 a H2S Set Gasmet FTIR emisní monitoring ve spolupráci s firmou Gasmet Page 3

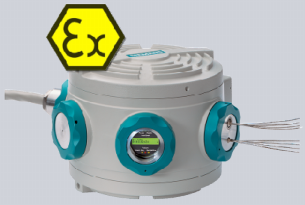

4 Plynové chromatografy Maxum edition II Navržen vždy pro konkrétní aplikaci. Délka cyklu analýzy ~ 60 s 15 min Sitrans CV Kompaktní chromatograf navržen pro analýzu zemního plynu nebo upraveného bioplynu apod. se speciálním softwarem a certifikací k použití jako fakturační měřidlo analýza složení, spalného tepla, Wobbeho indexu, Délka cyklu analýzy ~ s MicroSAM kompaktní chromatograf pro analýzu jednodušších plynných směsí (nízký obsah H2S a H2O, výskyt CxHy do C10), modulární provedení. Délka cyklu analýzy ~ s Page 4

5 Kontinuální analyzátory plynu Extraktivní Ultramat 23 emise, bioplyn, spalovací procesy, Ultramat 6 NDIR analyzátor emise, chemie, Oxymat 6 O2 paramagnetický princip Oxymat 64 O2 ZrO2 článek Ultramat/Oxymat 6 kombinovaný analyzátor Calomat 6 H2, He, Fidamat 6 TOC In-situ LDS6 O2, CO2, CO, H2O, NH3, HCl, HF, Sitrans SL O2, CO, Page 5

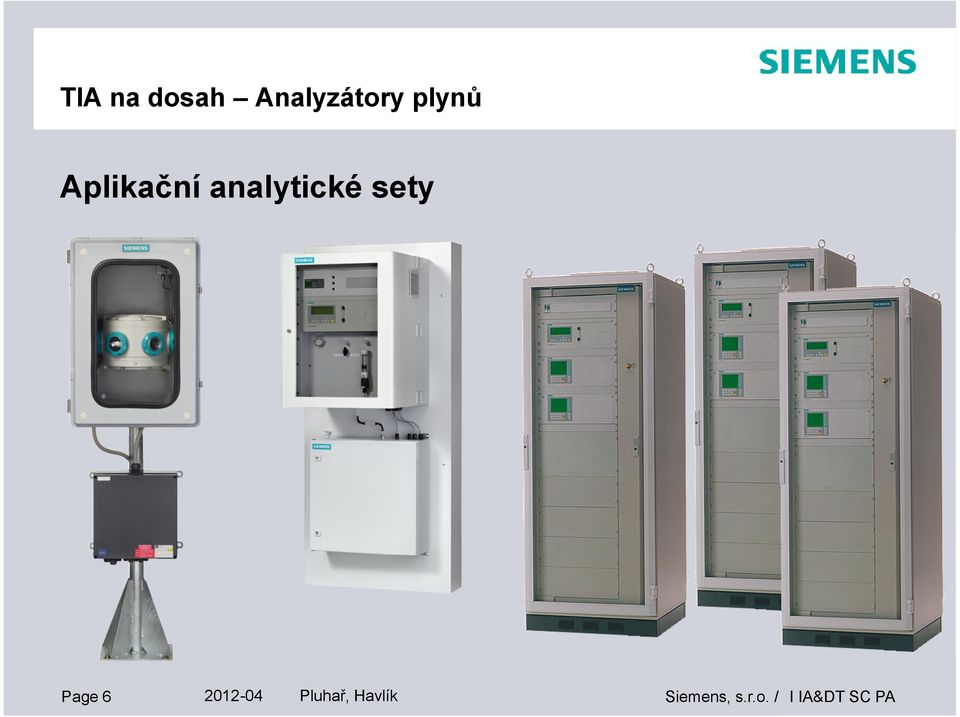

6 Aplikační analytické sety Page 6

7 Set Page 7 Aplikace Set BGA Kompletní jednotka pro analýzu surového a upraveného bioplynu. Měřené složky: CH4, CO2, O2, H2S Set CEM Emisní monitoring dle 13. BImSchV založen na Ultramatu 23 (spalování uhlí / plyn) nebo dle 17. BlmSchV. s analyzátory series 6 pro náročnější aplikace Set CV Set založen na kompaktním chromatografu pro analýzu zemního plynu a upraveného bioplynu analýza složení, výhřevnost, spalné teplo, Wobbeho index, Gasmet CEMS Emisní monitoring pro náročné aplikace založen na infračerveném spektrometru s FTIR vyhodnocením od firmy Gasmet Set FLK Set do cementáren obsahující kromě analyzátoru také sofistikovanou sondu na odběr vzorku Měřené složky: O2, CO, SO2, NOx Set GGA Set navržený pro monitoring provozu vodíkem chlazených turbo generátorů

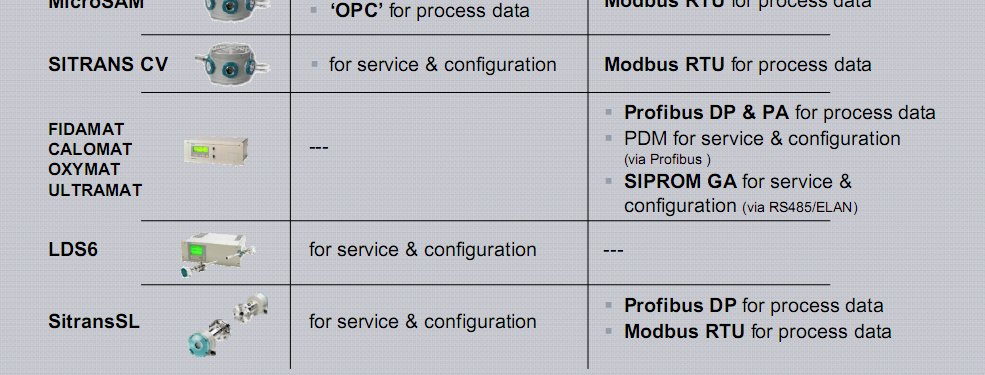

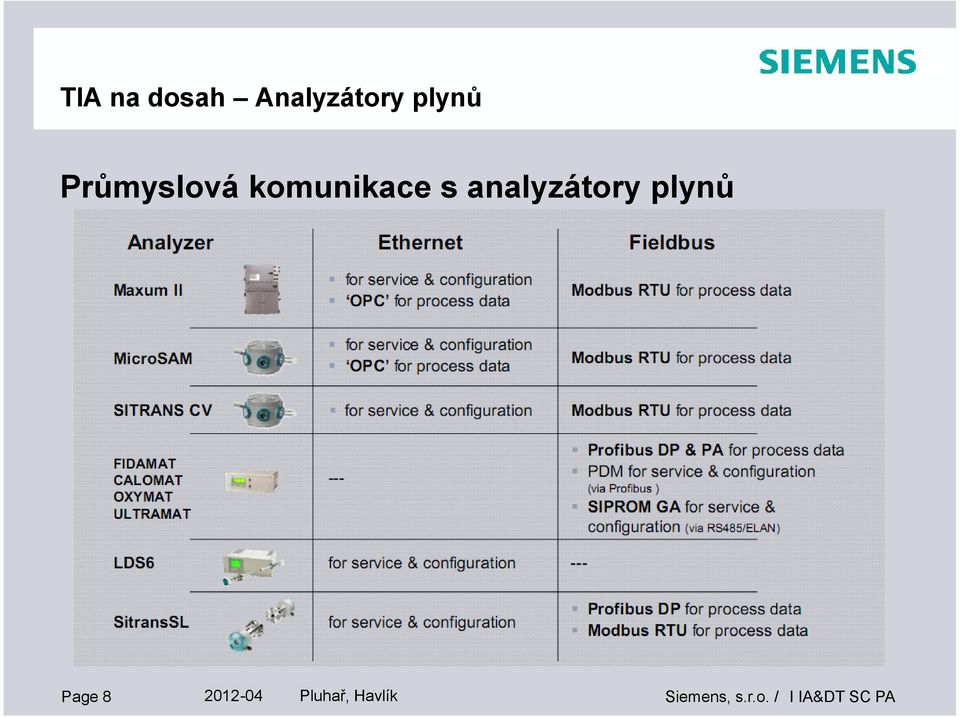

8 Průmyslová komunikace s analyzátory plynů Page 8

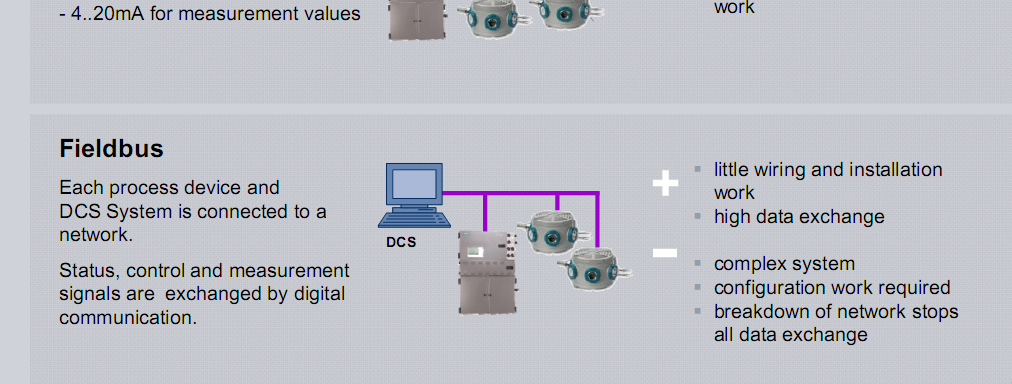

9 Úvod do fieldbus komunikace Tradiční připojení Každý signál každého přístroje je samostatně zapojen do DCS systému např.: 24 V pro stavové a kontrolní signály 4 20 ma pro měřené hodnoty Komunikace po sběrnici Každý přístroj a DCS systém je připojen do sítě. Signalizace stavu, kontroly a měření jsou vyměňovány pomocí digitální komunikace Page 9 PLUS Prověřené řešení Jednoduchá struktura Bezproblémové nastavení MÍNUS Množství kabeláže PLUS Méně kabeláže a nižší nároky při instalaci Rychlý přenos dat MÍNUS Komplikovaný systém Složitější konfigurace Chyba v síti zastaví výměnu veškerých dat

10 Standardy v komunikaci po sběrnici Typy: Profibus DP Profibus PA Typy: Modbus RTU (Remote Terminal Unit) Modbus ASCII Rozhraní: RS485 (Profibus DP) IEC1158 (Profibus PA) Rozhraní: RS485 RS232 Fiber Optic Page 10

11 Univerzální aplikace podporovaná řadou výrobců pro Konfiguraci Uvedení do provozu Diagnostiku Údržbu Inteligentních průmyslových přístrojů a komponent automatizace pomocí PROFIBUS DP/PA komunikace Page 11

12 Siprom GA Aplikace pro správu analyzátorů series 6 a Ultramatu 23 s počítačem s OS Windows. Může být připojeno současně až 12 analyzátorů pomocí převodníků RS 485 / USB, Ethernet nebo RS 232. Page 12
