1 Střední odborné učiliště Domažlice, škola Stod, Plzeňská 322, Stod Registrační číslo projektu : Číslo DUM : CZ.1.07./1.5.00/ VY_32_INOVACE_04.10 Tématická oblast : Inovace a zkvalitnění výuky prostřednictvím ICT Téma : Autor : Využití periferií mobilních informačních technologií v oblasti měření základních elektrických veličin. Jiří Suchý Datum vytvoření : 04/2013 Anotace : Vzdělávací materiály vychází z potřeby inovovat školní vzdělávací program učebního oboru Mechanik informačních a bezpečnostních systémů a flexibilně implementuje současné trendy a vývoj mobilních informačních technologií Metodický pokyn: Materiál používá učitel při výkladu pro větší názornost a atraktivnost výuky a zároveň jej mohou využívat žáci pro domácí přípravu na výuku.

2 K8055 Skripter Popis K8055 USB Scripter podporuje experimentální desku společnosti Vellemann. Všechny analogové a digitální vstupy a výstupy mohou být přístupné jak prostřednictvím Scriptu nebo přímo z příslušných spínačů. Příkazy lze zadávat přímo vypisováním do textového pole. Je nutno dodržovat správnou syntaxi.

3 Instrukční soubor se nachází na posledních stránkách popisu. Stisknutím tlačítka RUN se spustí skript a celá posloupnost je provedena automaticky. Funkce STEP umožňuje postupně provádět příkaz po příkazu a sledovat odezvy. Funce tlačítek STOP a RESET jsou zřejmé. Vytvořené skripty mohou být samozřejmě uloženy a otevřeny později. Nastavení Nastavení se provádí v dialogovém okně Nastavení. Stav kombinací SK5 a SK6 musí být v souladu s polohami stejně označených jumperů na desce. COUNTER DEBOUNCE TIME určuje časovou dobu reakce dvou čítačů počtu impulzů na digitálních vstupech 1 a 2. Pokud je funkce Auto-Connect nastavena při startu programu na automaticky, pokusí se program připojit k desce přes USB rozhraní sám. Překročení stanovené časové hranice pro navázání spojení je indikováno v hlavičce programu.

4 Seznam souboru příkazů CONNECT DISCONNECT SETALLDIGITAL RESETALLDIGITAL SETDIGITAL1 / RESETDIGITAL1 SETDIGITAL2 / RESETDIGITAL2 SETDIGITAL3 / RESETDIGITAL3 SETDIGITAL4 / RESETDIGITAL4 SETDIGITAL5 / RESETDIGITAL5 SETDIGITAL6 / RESETDIGITAL6 SETDIGITAL7 / RESETDIGITAL7 SETDIGITAL8 / RESETDIGITAL8 SETANALOG1 XXX SETANALOG2 XXX SETALLANALOG XXX RESETALLANALOG DELAY1000 DELAY500 DELAY200 SETDELAY XXX WAITFORDIGITAL1 WAITFORDIGITAL2 WAITFORDIGITAL3 WAITFORDIGITAL4 WAITFORDIGITAL5 WAITFORANALOG1 XXX WAITFORANALOG2 XXX

5 SETA11, SETA12, SETA13, SETA14, SETA15 XXX SETA21, SETA22, SETA23, SETA24, SETA25 XXX JUMP XXX REPEAT UNTIL DIGITALIN1 SET UNTIL DIGITALIN2 SET UNTIL DIGITALIN3 SET UNTIL DIGITALIN4 SET UNTIL DIGITALIN5 SET UNTIL ANALOGIN1 SET XXX UNTIL ANALOGIN2 SET XXX Seznam uvádím bez komentáře a vysvětlení významu jednak z důvodu poslání této prezentace, ale i z důvodu jejich pochopitelnosti pro každého, kdo se sestavováním programů již zabýval. Závěr Tento nástroj, který je volně k dispozici na webových stránkách činí z desky Velleman K8055N zařízení se skutečně širokým využitím a to jak v oblasti zábavy, ale i v řadě seriozních uplatněních v řídících a automatizačních procesech. Pro dokonalou mobilitu a pohotovost k použití této aplikace už chybí pouze možnost instalace i v jiných prostředích, než Windows.

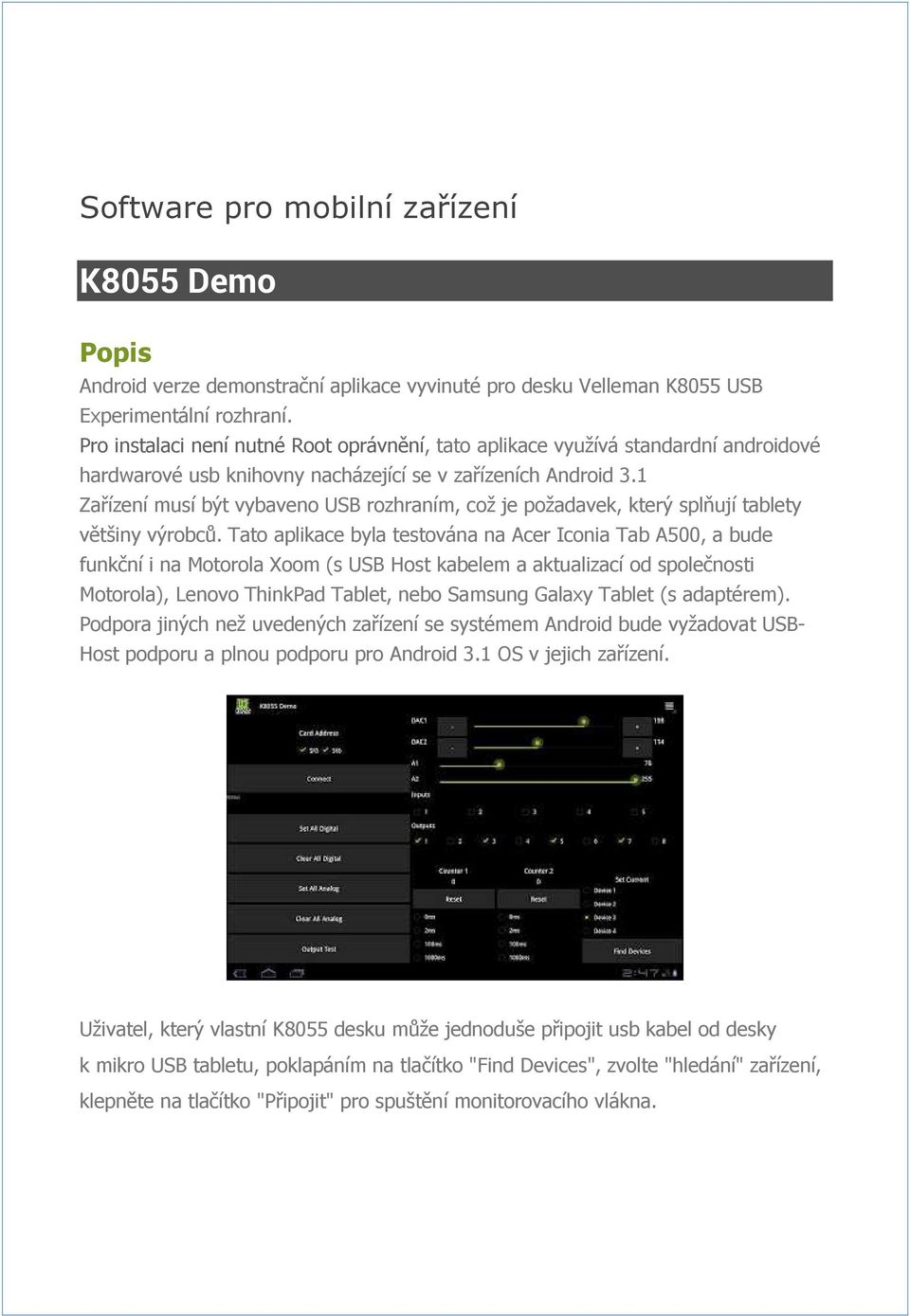

6 Software pro mobilní zařízení K8055 Demo Popis Android verze demonstrační aplikace vyvinuté pro desku Velleman K8055 USB Experimentální rozhraní. Pro instalaci není nutné Root oprávnění, tato aplikace využívá standardní androidové hardwarové usb knihovny nacházející se v zařízeních Android 3.1 Zařízení musí být vybaveno USB rozhraním, což je požadavek, který splňují tablety většiny výrobců. Tato aplikace byla testována na Acer Iconia Tab A500, a bude funkční i na Motorola Xoom (s USB Host kabelem a aktualizací od společnosti Motorola), Lenovo ThinkPad Tablet, nebo Samsung Galaxy Tablet (s adaptérem). Podpora jiných než uvedených zařízení se systémem Android bude vyžadovat USB- Host podporu a plnou podporu pro Android 3.1 OS v jejich zařízení. Uživatel, který vlastní K8055 desku může jednoduše připojit usb kabel od desky k mikro USB tabletu, poklapáním na tlačítko "Find Devices", zvolte "hledání" zařízení, klepněte na tlačítko "Připojit" pro spuštění monitorovacího vlákna.

7 Aplikace K8055Demo pro Android Četnost monitorovacího spojení a posílání příkazů k desce je implicitně nastavena na 20 ms a je možno ji měnit dle návodu. Aplikace K8055Demo pro iphone Deska může být použita pro řešení automatizace v domácnosti, robotiku, měření analogových veličin, řízení široké škály procesů, atd...

8 Zdroj : Uživatelská příručka desky K8055N Velleman
