1 Industry Clubs 2010 Přehled řídicích systémů Modicon, servisní služby Hrubá Voda Michal Křena Produktový manažer Jan Kačer Manažer pro klíčové zákazníky

2 C MO DI CO N C MO DI CO N M O IDC O N M OD ICON C M OD CON I Typická architektura integrovaného systému Schneider Electric Vijeo Citect Operátorské rozhraní Vizualizace, trendy, události, Receptury, reporty, tisk Archivace a historizace Plánování AMPLA MES aplikace IT server Reporty Výpadky Archivace Analýzy Prezentace dat Statistiky Procesního řízení tracebility Měření KPI Údržbové systémy Podniková / řídicí siíť OFS / OPC Server Vijeo Citect Lite Fieldbus (I/O a sensory) Systémy Schneider starší generace Systémy třetích stran Místní řídicí síť Fieldbus (I/O a sensory) Visualizace Ovládání Fieldbus (I/O a sensory) Místní řídicí síť Vzdál ený přístup Tisk 2

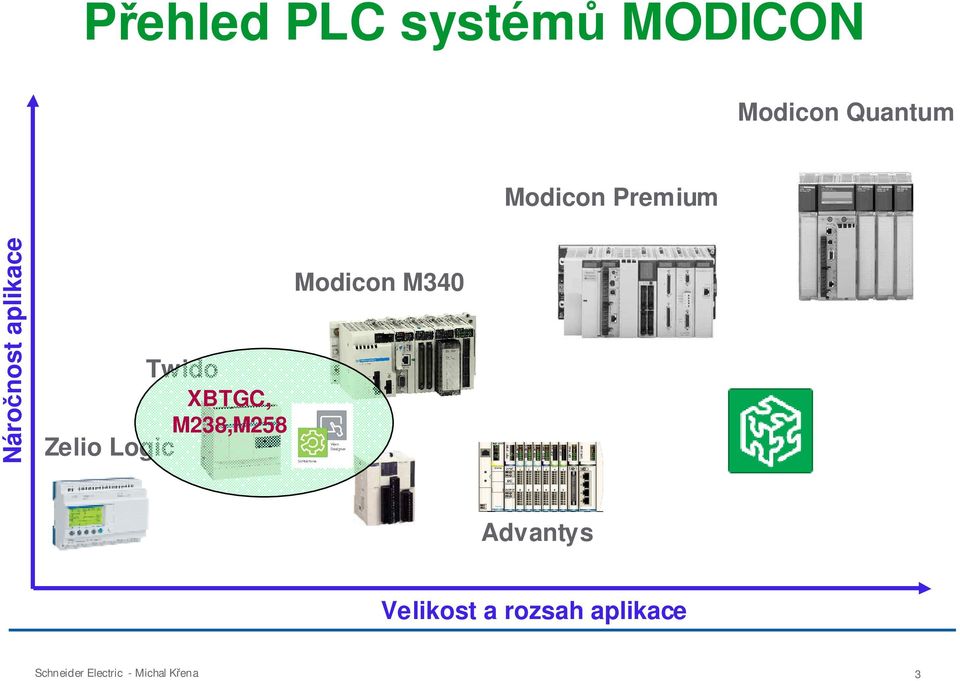

3 Přehled PLC systémů MODICON Modicon Quantum Modicon Premium Náročnost aplikace Modicon M340 Twido XBTGC, M238,M258 Zelio Logic Advantys Velikost a rozsah aplikace 3

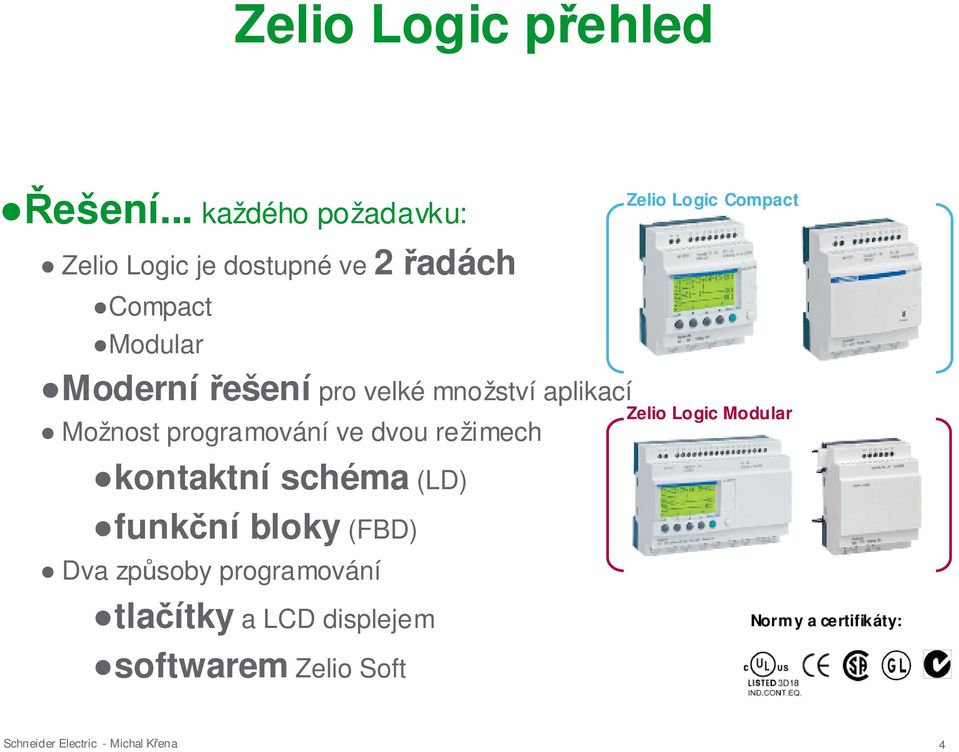

4 Zelio Logic přehled Řešení... každého požadavku: Zelio Logic je dostupné ve 2 řadách Compact Modular Moderní řešení pro velké množství aplikací Možnost programování ve dvou režimech kontaktní schéma (LD) funkční bloky (FBD) Dva způsoby programování tlačítky a LCD displejem softwarem Zelio Soft Zelio Logic Compact Zelio Logic Modular Normy a certifikáty: 4

5 Připojení operátorských panelů k Zelio Logic SR2 & SR3 Moduly Zvýšení výkonu 24 R/W oproti pův odním 4 R/W komunikovaným registrům Přímý kabel SR2CBL08 Náklady XBTRT511 XBTR411 XBTN401 Nový Zelio Logic Protokol s VDL 1.3 5

6 Mimořádná akce - XBTN & Zelio Logic St@rter kit Využijte nyní mimořádnou nabídku časově limitované edice obsahující: panel XBTN401, Zelio Logic SR2B121BD s propojovacím kabelem, Vijeo Designer Lite 1.3 a ZelioSoft včetně USB kabelu, napájecí zdroj 24VDC 1,2A - VJDSTKXBTNSR2. Cena balíčku je 7950,- Kč. VJDSTKXBTNSR2 XBTNSR2 XBTN & Zelio Logic St@rter kit P@ck XBTN pro Zelio 7 950, ,- 6

7 SoMachine

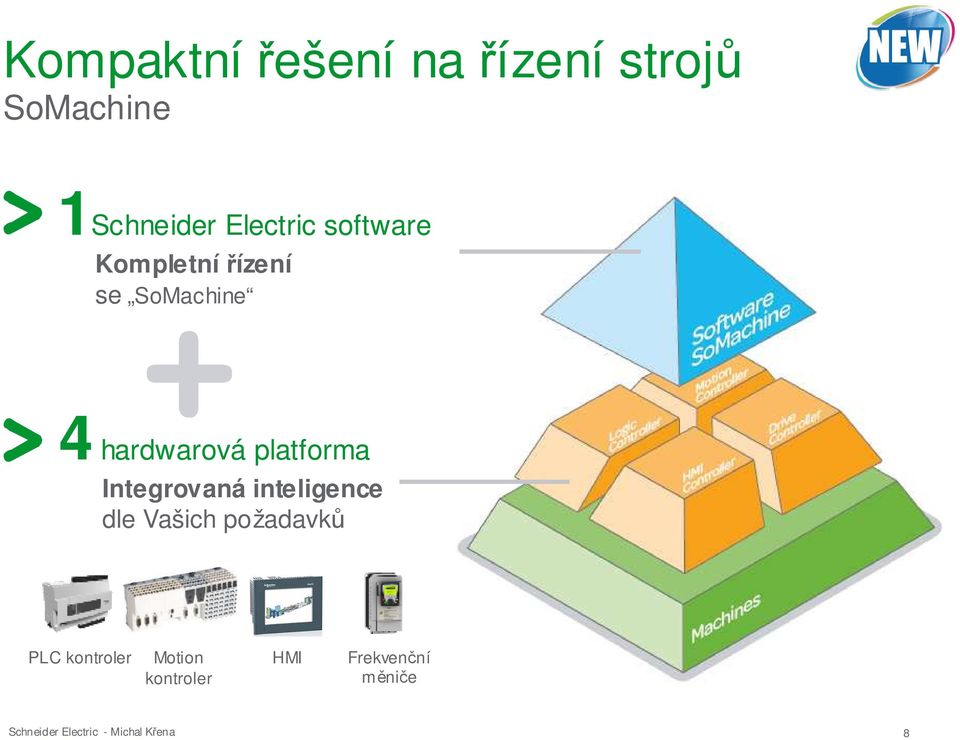

8 Kompaktnířešení na řízení strojů SoMachine 1Schneider Electric software Kompletní řízení se SoMachine 4 hardwarová platforma Integrovaná inteligence dle Vašich požadavků PLC kontroler Motion kontroler HMI Frekvenční měniče 8

9 SoMachine funkčnost -řídicí logika Programovací nástroj 6 programovacích jazyků důsledně aplikované dle IEC Ladění aplikace Možná simulace v Off line režimu Advanced set up tools (breakpoint, step by step, variable forcing, Comparison of two projects, ) Změny programu v on line módu Monitorování aplikace Vizualizace Tvorba dokumentace Tvorba projektové dokumentace a tisk 9

10 SoMachine funkčnost HMI Konfigurace Multi-platforma (XBT GT / GK / GC / GTW & ipc) Panel management (nástroje, knihovny, animace, master panely) Simulátor Multi-language management Správa už. práv Pokročilé funkce Receptury Skripty Logování dat (paměť, CF paměť, USB flash disk) Multimedia (video, zvukové efekty) Záznam alarmů a trendů Web Gate & web diagnostka (web server) Komunikace Více protkolů, dat. koncentrátor (Ser. komunikace, USB, Ethernet) 10

11 Magelis XBTGC

12 Magelis XBTGC1100 T/U XBT Combo grafický panel 3 8 USB CANopen Monochromatický 3 8 grafický displej QVGA, 8 stupňů šedi: XBTGC1100T/U (pozitivní/negativní logika) podsvícení displeje jantarová/červená totožný výřez jako XBT GT 3 8 paměť: 16MB Flash EPROM pro aplikaci (HMI + řídic í logika) CPU 131 MHz RISC 1 x USB port Host typ A integrované v/v 12 DI / 6 DO (pozitivní/negativní logika) 4 HSC na 100 KHz konfigurovatelné 4 PTO na 65 KHz konfigurovatelné Rozšíření rozšiřujíc í port max. 2 moduly TM2 CANopen modul (totožný i pro M238) TM2 v/v moduly CANopen Master Modul 12

13 Magelis XBTGC2120, XBTGC2130 (T/U): Ethernet XBT grafický panel 5 7 USB CANopen XBTGC2120T / U monochromatický C panel 16 stupňů šedi XBTGC2230T / U barevný C panel 4096 barev STN totožný rozměr otvoru jako XBT GT 5 7 aplikační paměť: 16MB EPROM Flash (HMI + control) CPU 131 MHz RISC 1 x USB port Host 1 x RS232/RS multi-protokol SubD9 Ethernet (pouze u XBTGC2230T / U ) integrované v/v : 16 DI 16 DO (pozitivní/negativní logika) 4 HSC KHz konfigurovatelné 4 PTO - 65 KHz konfigurovatelné Rozšíření rozšiřující port max 3 moduly TM2 CANopen modul (totožný i pro M238) TM2 v/v moduly Seriová linka CANopen Master Modul 13

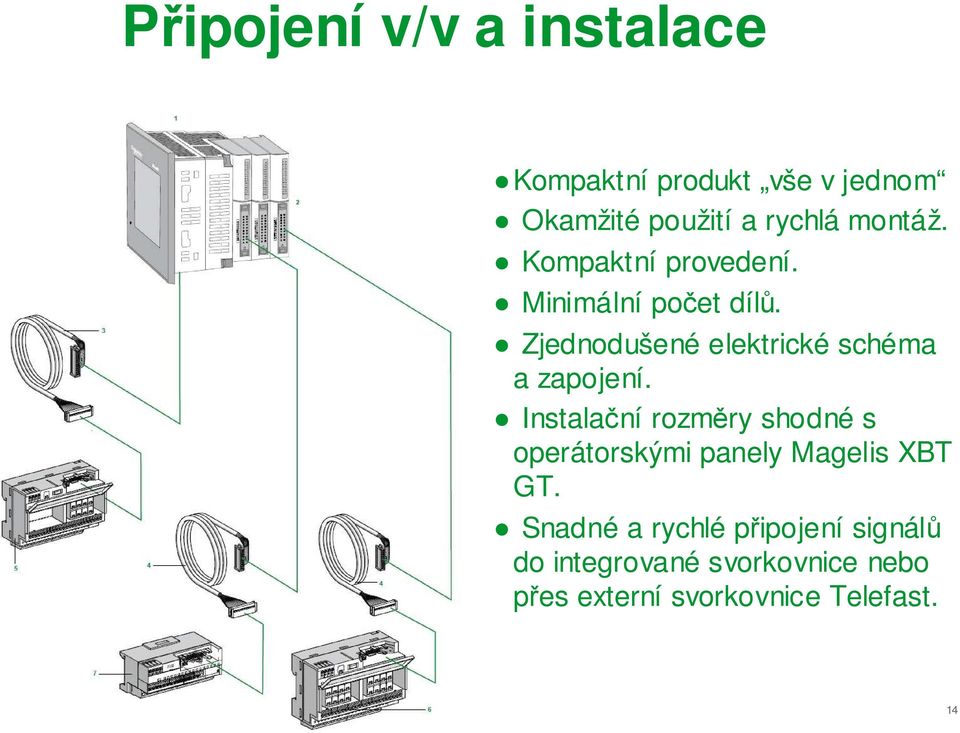

14 Připojení v/v a instalace Kompaktní produkt vše v jednom Okamžité použití a rychlá montáž. Kompaktní provedení. Minimální počet dílů. Zjednodušené elektrické schéma a zapojení. Instalační rozměry shodné s operátorskými panely Magelis XBT GT. Snadné a rychlé připojení signálů do integrované svorkovnice nebo přes externí svorkovnice Telefast. 14

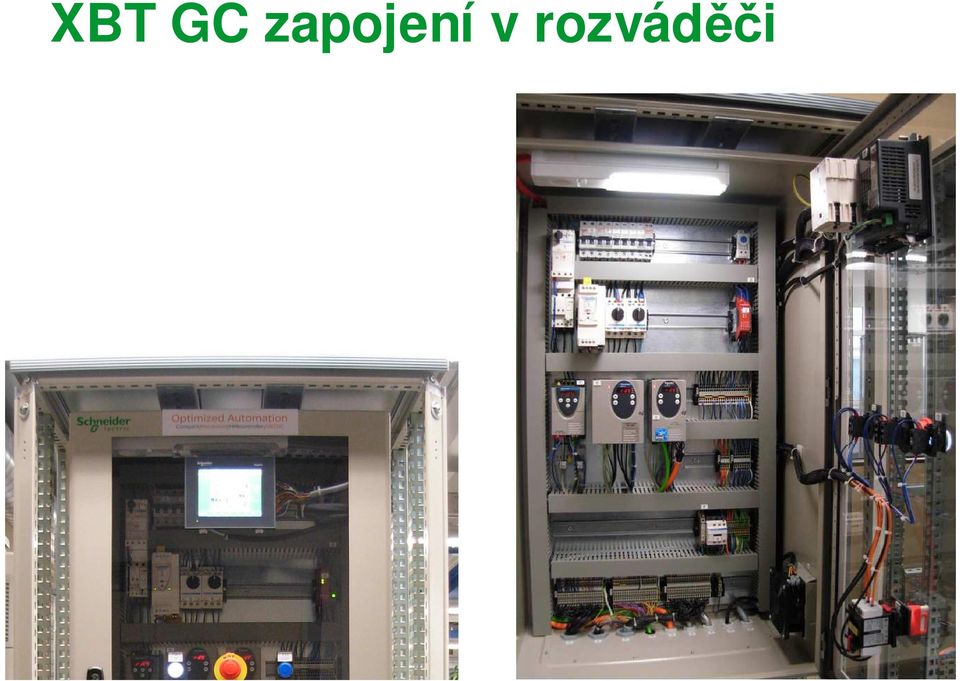

15 XBT GC zapojení v rozváděči 15

16 Modicon M238

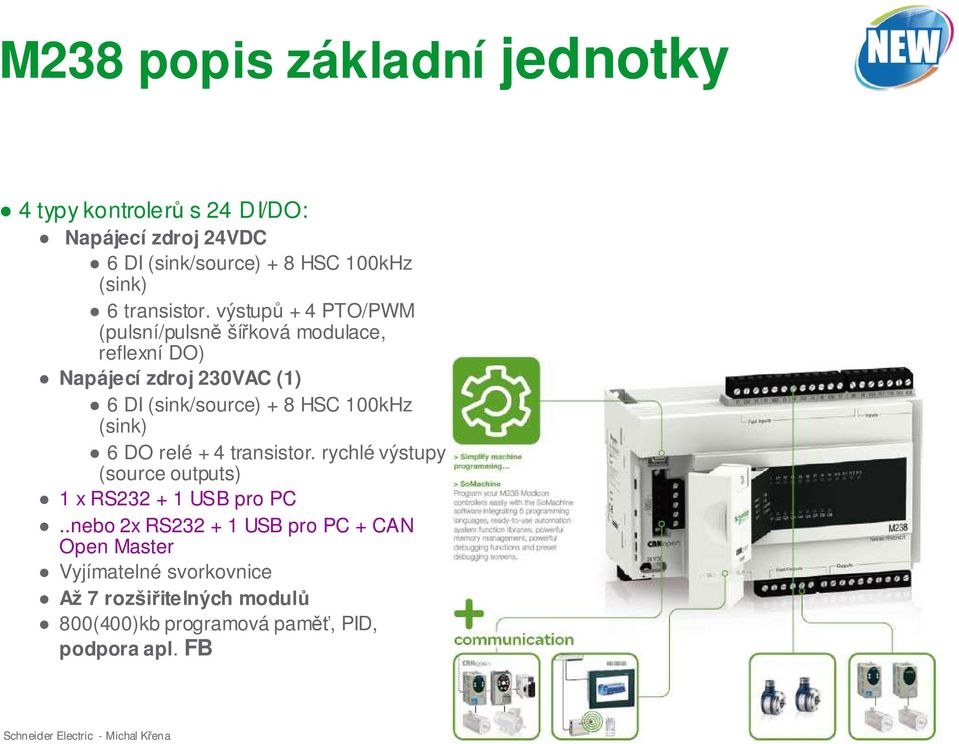

17 M238 popis základní jednotky 4 typy kontrolerů s 24 DI/DO: Napájecí zdroj 24VDC 6 DI (sink/source) + 8 HSC 100kHz (sink) 6 transistor. výstupů + 4 PTO/PWM (pulsní/pulsně šířková modulace, reflexní DO) Napájecí zdroj 230VAC (1) 6 DI (sink/source) + 8 HSC 100kHz (sink) 6 DO relé + 4 transistor. rychlé výstupy (source outputs) 1 x RS USB pro PC..nebo 2x RS USB pro PC + CAN Open Master Vyjímatelné svorkovnice Až 7 rozšiřitelných modulů 800(400)kb programová paměť, PID, podpora apl. FB 17

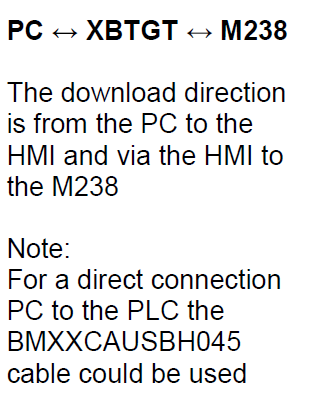

18 Transparentní režim - PC/OP/PLC 18

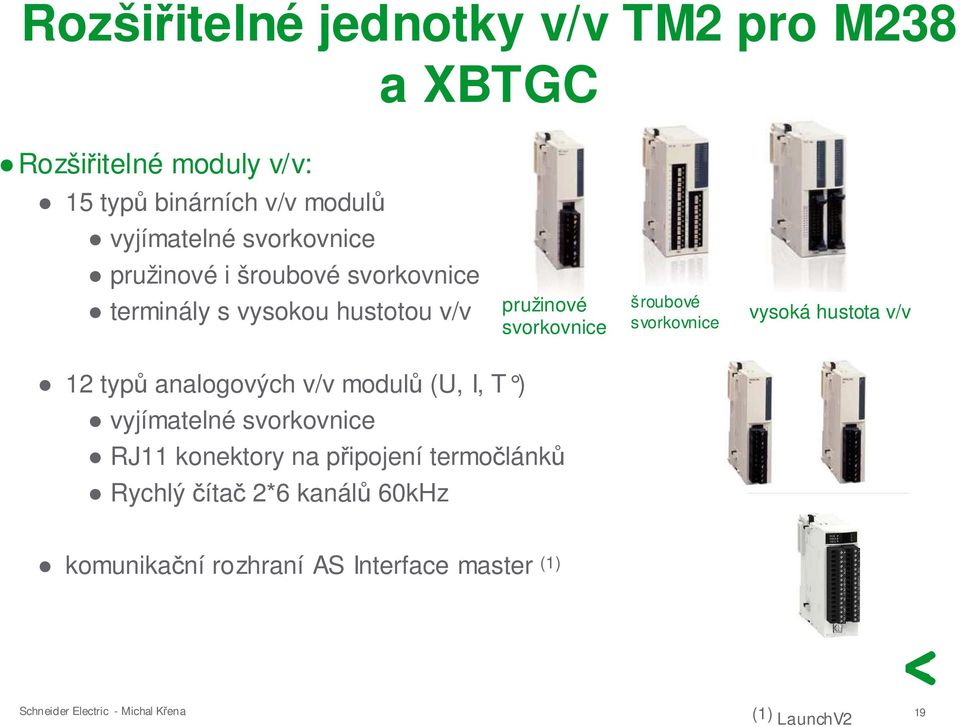

19 Rozšiřitelné jednotky v/v TM2 pro M238 a XBTGC Rozšiřitelné moduly v/v: 15 typů binárních v/v modulů vyjímatelné svorkovnice pružinové i šroubové svorkovnice terminály s vysokou hustotou v/v pružinové svorkovnice šroubové svorkovnice vysoká hustota v/v 12 typů analogových v/v modulů (U, I, T ) vyjímatelné svorkovnice RJ11 konektory na připojení termočlánků Rychlý čítač 2*6 kanálů 60kHz komunikační rozhraní AS Interface master (1) (1) LaunchV2 19

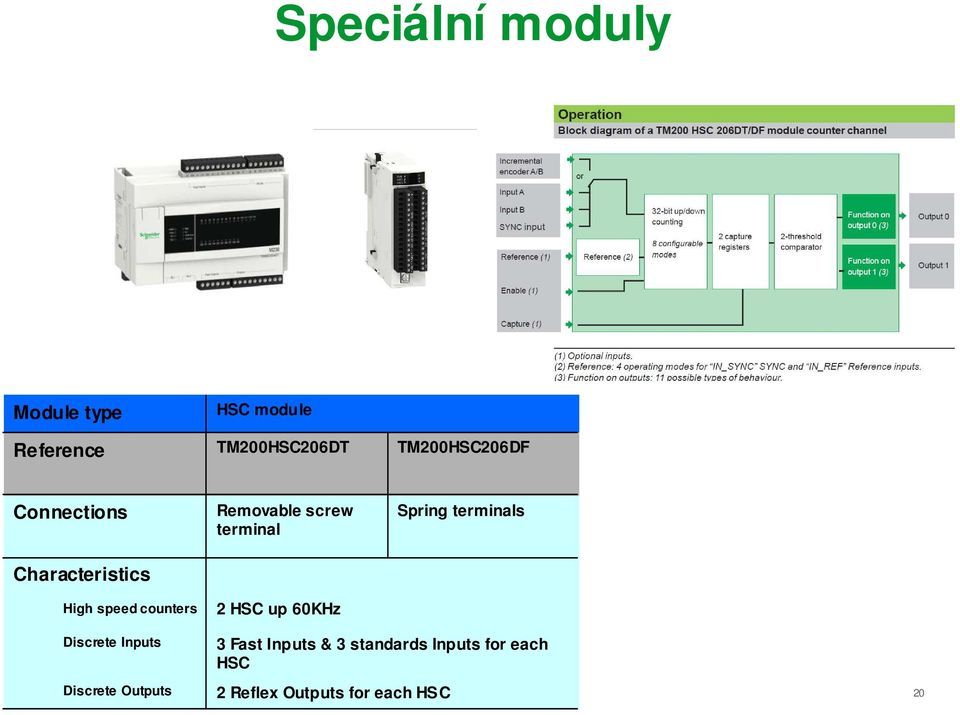

20 Speciální moduly Module type Reference HSC module TM200HSC206DT TM200HSC206DF Connections Characteristics High speed counters Removable screw terminal 2 HSC up 60KHz Spring terminals Discrete Inputs 3 Fast Inputs & 3 standards Inputs for each HSC 2 Reflex Outputs for each HSC Schneider Discrete Electric Outputs - Michal Křena 20

21 TELEFAST PŘIPOJENÍ K PLC With the Telefast Solution Pre-wired cables, distribution of commons, integrated function (LEDs, relays, fuses, signal isolators) Save space & time, Limit the wiring errors, Reduce the installation cost. 21

22 Typizovanářešení (TVDA)

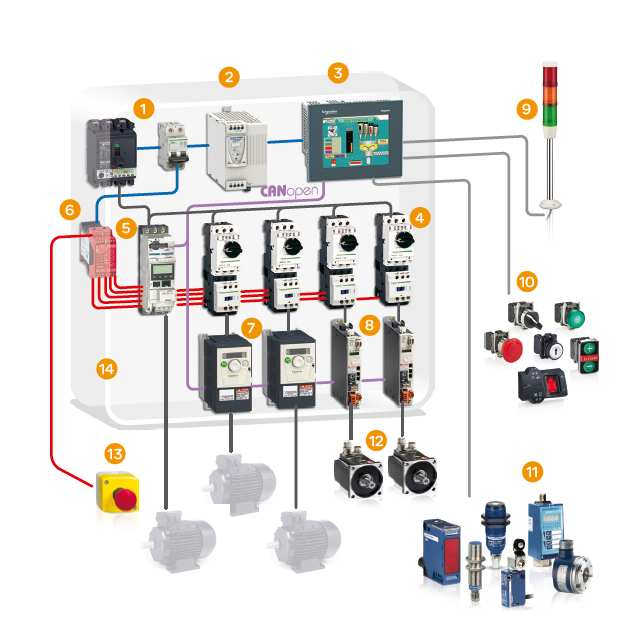

23 Typizovaná, testovanářešení (TVDA) M238 CANopen, Magelis 29

24 Typizovaná, testovanářešení (TVDA) XBTGC CANopen 30

25 Procesní automatizace

26 Celková koncepce procesní automatizace 32

27 Přehled PLC systémů MODICON Modicon Quantum Modicon Premium Náročnost aplikace Modicon M340 Twido XBTGC, M238,M258 Zelio Logic Advantys Velikost a rozsah aplikace 33

28 Modicon M340 základní rám Základní rám - 4 typy dle počtu slotů 4, 6, 8, 12 (výška 100mm, hloubka 93 mm) Možnost rozšíření až na 4 rámy Konfigurace modulů v rámu: zleva Napájení CPU Funkční a I/O moduly Rozšíření základního rámu Backplane Modul napájení Procesor Funkční a I/O moduly Diskrétní, analogové, komunikace, čítače atd. 34

29 Modicon M340 komunikace bez omezení P P P P ❶ ❶ Ethernet ❶ ❶ ❶ Modbus ❶ ❶ CANopen 35

30 M340 - BMX NOM0200 CPUs Module (Up to 18 modules on BMX P34 20xx) 1 Single channel Chan 1 Chan 0 Interface Non isolated Isolated Isolated Non isolated RS485 2W or RS232 DTE 4circ. RS485 2 wires RS485 2 wires RS232 DTE 7 wires Shielded RJ45 Shielded RJ45 Shielded RJ45 Shielded RJ45 Baud rate 0.3 to 38.4 Kbauds 0.3 to 57.6 Kbauds 0.3 to 57.6 Kbauds 0.3 to 115 Kbauds Protocol Char Full Duplex on RS232 Char Half Duplex Char Half Full Duplex Modbus ASCII/RTU M/E Modbus ASCII/RTU M/S Modbus ASCII/RTU M/S Misc. Line polarization by SW Line polari. by SW Line polarization by SW 5V supply for XBT (RS485 only) 247 Modbus 247 Modbus 247 Modbus from appli from application On line switch from M to Slave Switch from M to S Switch from M to S (XMIT substitution) (XMIT substitution) (XMIT substitution) 36

31 Modicon M340 příklady architektur M340 I/O moduly mohou být použity v těchto 3 základních architekturách 1. Single (lokální I/O) I/O moduly jsou instalovány v backplane (4,6,8,12 slotů) Rozsah I/O 705 Dis, 66 analog Aplikace s malým počtem I/O 2. Multi (Vzdálené I/O) Aplikace s velkým počtem I/O Rozsah I/O 1024 Dis, 256 Analog Max. 4 Backplane Maximální vzdálenost 100 m 3. Distribuované I/O Rozsáhlé aplikace Využití vzdálených I/O (Advantys) komunikace Ethernet TCP/IP Rozsah I/O limitován počtem slavů sběrnice XBus Ethernet TCP/IP Advantys XBus Advantys 37

32 22 M340 PRA vzdálené decentralizované v/v Architektura M340 v/v systém v distribuované architektuře Redundance k kruhové síti, resp. zdvojením kom. modulu Ethernet Využitelné ve spojení s Modicon M340, Premium, Quantum Modicon Premium Mast er Modicon Quantum (*) Master Magelis XBTGK ConneXium managed switch 22 Magelis XBTGK 44 Vijeo Citect 33 ConneXium managed switch Remote IO M 340 station managed with 1 PRA module Vijeo Citect Cooper RJ45 wire ConneXium managed switch 77 Additional NOE module Redundant link 66 Remote IO M 340 station managed with a PRA module Redundant link 38

33 Modicon M340 FTP použití paměti PLC jako informační databáze. Přímý přístup do paměti PLC SD karta Čtení / Zápis (uložení receptur, data logging) Uložení dokumentů souvisejících s aplikací a její správou (procedury,manuály.) Update uživatelských webových stránek web server Update firmware PLC FTP Ethernet Lokální nebo vzdálený přístup Ethernetový port CPU modulu Použití FTP klienta Internet explorer, Mozilla Firefox,... Filezilla,... 39

34 Modicon M340 Komunikace CANOpen Komunikační port v modulu CPU (dle typu) Použití: připojení I/O modulů (Advantys), Drives (Altivar) Rychlost 10kbps 1Mbps Medium stíněný kroucený pár Modbus Komunikační port integrovaný v CPU modulu Modbus RTU/ASCII, RS232, RS485, Master/Slave Použití: připojení I/O modulů (Tesys), Drives (Altivar), Jističů (Masterpact), PMC (PM800) Rychlost 1,2-19,2 Kbps Medium stíněný kroucený pár Ethernet TCP / IP Komunikační port integrovaný v CPU modulu (dle typu) nebo použití M340 Ethernet Modulů Použití: možnost přístupu do programu odkudkoliv, komunikace s HMI nebo SCADA, distribuované I/O (Advantys) Rychlost 10/100 Mbps Medium stíněný kroucený dvoupár STP USB Komunikační port integrovaný v každém CPU modulu Použití: download/upload aplikace, komunikace s operátorským panelem Profibus DP 40

35 M340H s vyšší odolností M340 s vyšší odolností Pro náročné aplikace z hlediska teplot a agresivního prostředí je nyní k dispozici modifikace M340H (hardened). Vyšší rozmezí teplot od -40 C do + 70 C (jeden rack). Speciální ochranná vrstva kontroleru - vyšší vlhkost, agresivní plyny CL2, SO2, H2S, HCL, H2SO4, NaCL atd. (možné i u Modicon Premium a Quantum) 41

36 Nové v/v pro M340 v/v (Unity v.5) V/V AI modul s vysokou hustotou isolované BMX AMI kanálů Rozsahy napětí (+/- 10V, 0-10V, 0-5V, 1-5V, +/- 5V) Rozsahy proud (0-20mA, 4-20mA, +/- 20mA) Rozlišení 15 bitů + znam. Isolation between channels 300 V Isolation between channels and bus 1.4 kv Isolation between channels and ground 1.4 kv Acquisition period of 8 to 9 ms for 8 channels Connection with FTB 2820 terminal block (spring only) DOSTUPNOST 5_2010 V/V AO modul s vysokou hustotou isolované BMX AMO kanály Rozsahy napětí (+/- 10 V) Rozsahy proud (0-20 ma, 4-20 ma) Rozlišení 15 bitů + znam. Isolation between channels 750 V Isolation between channels and bus 1.4 kv Isolation between channels and ground 1.4 kv Conversion time 1 ms Connection with FTB 20x0 terminal block DOSTUPNOST PŘEDBĚŽNĚ 5_2010 V/V AI modul s vysokou hustotou isolované jako skupina BMX AMI kanálů Rozsahy napětí (+/- 10V, 0-10V, 0-5V, 1-5V, +/- 5V) Rozsahy proud (0-20mA, 4-20mA, +/- 20mA) Rozlišení 15 bitů + znam. No isolation between channels Isolation between channels and bus 1.4 kv Isolation between channels and ground 1.4 kv Acquisition period of 8 to 9 ms for 8 channels Connection with FTB 2820 terminal block (spring only) DOSTUPNOST PŘEDBĚŽNĚ 5_2010 V/V AO modul s vysokou hustotou isolované jako skupina BMX AMO kanálů Rozsahy proud (0-20 ma, 4-20 ma) Rozlišení 15 bitů + znam. No isolation between channels Isolation between channels and bus 1.4 kv Isolation between channels and ground 1.4 kv Conversion time 1 ms Connection with FTB 20x0 terminal block DOSTUPNOST PŘEDBĚŽNĚ 5_

37 M340 inovace vlastností Modicon M340 RTU Main benefits Cheaper solution price adapted to market requirements Integrated offer at the level of our competitors Offer Simplification relying on a durable End User PLC platform. Embed RTU protocols directly at PLC level : allow a direct connectivity from PLC to SCADA Will allow to address Modicon Compact substitution and Micro installed base extensions and revamping Provide openness allowing an easy integration of third party protocols by partners 2 Module References: BMX NOR 0200 (for normal environment) BMX NOR 0200H (for Harsh environment) SD card slot for built-in Data Logging 1 Ethernet port DNP3 IP, IEC 104, Modbus TCP 1 Serial port Serial Modems management, DNP3 serial, IEC 101, Modbus 44

38 M340 inovace vlastností Modicon M340 RTU RTU communications on Ethernet port and Serial port Upstream communication (1) with the SCADA Downstream communication (2, 3, 4) with other RTU stations and field devices Management of modems (Serial & Ethernet), Modem Standby function (ADSL < > GPRS) RTU Features Built-in RTU protocols : Multi protocol capabilities DNP3 serial (Master / Slave) DNP3 IP (Client / Server) IEC (Master / Slave) IEC (Client / Server) Modbus TCP Built-in RTU functions Data logging with Time stamping inside module SD card / SMS notifications Web server for setup, diagnostic and monitoring NTP client, FTP server / client, SNMP agent Protocols Openness: allowing third party protocols development via partners 45

39 M340 a Premium inovace vlastností Modicon M340 RTU New Lexium 32 drives on CANOpen supported by MFB on Modicon M340 and Premium platforms This new drives range is managed in the motion tree manager. Movements can be managed with this model. New part number list supported : Lexium 32A and 32M servo-drives New ATV 312 inverters on CANOpen supported by MFB on Modicon M340 and Premium This new inverters range is managed in the motion tree manager as ATV31 The movements can be managed with this model. New part number list supported : Ditto ATV31 New improvements MC_JOG modification to go out of hardware LIMIT switches working with Lexium05 and ICLA 46

40 M340 a Premium inovace vlastností Modicon M340, Premium & Quantum Ethernet Communication Modules Quantum: 140 NOC Premium: TSX ETC 101 M340: BMX NOC Key Features Support of two protocols EtherNet/IP Modbus TCP Higher I/O Capacity than any previous module New advanced features QoS, RSTP, FDT/DTM M340 Module Multiple ports Ring topology capable 140 NOC TSX ETC 101 BMX NOC

41 Unity Pro novinky v.5.0

42 Unity Pro přehled Unity Pro je společný software pro Modicon Quantum, Premium a M340 Pro vývoj aplikace lze využít pět programovacích jazyků dle IEC Knihovny objektů, PLC Simulátor má identické chování jako reálné PLC Diagnostika se zobrazením všech systémových či aplikačních chyb s funkčností navigace Dálková správa odkudkoliv pomocí připojení přes Ethernet včetně možnosti on-line konfigurace Zabezpečení pomocí uživatelských profilů s definovanou úrovní přístupu, logování zásahů uživatele Runtime obrazovky umožňují jednodušší odladění aplikace, usnadní práci při údržbě díky zjednodušené animaci vybraných částí technologických celků Návrh Ladění Oživení Údržba 49

43 Členění licencí Unity Pro S M L XL,S Modicon M

44 Sběrnice Princip FDT/DTM Field Device Tool HART Device Type Managers 52

45 FDT DTM integrované v Unity Pro přístroje Modbus/TCP řízení DP PA Instrumentace Uživatelské vlastnosti Otevřené standard Široký výběr přístrojů a zařízení (best in class) Jediný nástroj na konfiguraci a parametrizaci společné prostředí pro PLC i přístroje na sběrnici Jeden společný projekt postupné zpracování aplikace (Save, Download, Upload ) Přizpůsobenéřešení pro široký rozsah sběrnic FDT DTM je nezávislé na typu sběrnice Profibus, Hart, E/IP, CANopen 53

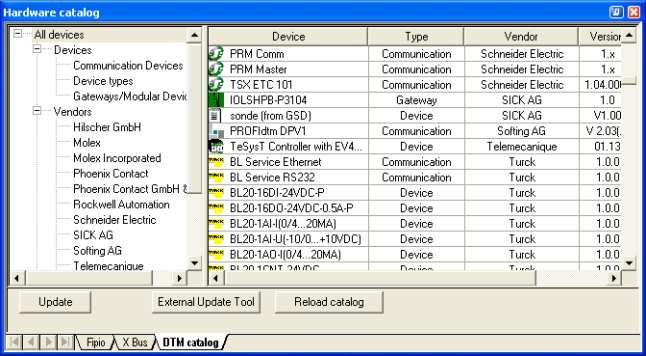

46 FDT DTM integrované v Unity Pro Import a nastavení DTM (přístrojů) přímo z Unity Pro FDT konfigurační nástroj integrován v Unity Pro Nastavení v/v s využitím strukturovaných dat v Unity Pro 54

47 PRM Master řešení pro Profibus DP UNITY V5.0 PRM Com DTM DTM PRM master DTM Ethernet PRM Profibus DP I n p u t DP Class 1 1 Profibus PA 55

48 Řídící systém Modicon Premium

49 Modicon Premium Backplane Backplane - 8 typů backplane standartní nebo modulární a dle počtu slotů 4,6,8,12 Konfigurace modulů v backplane: zleva Napájení CPU Funkční a I/O moduly impedanční zakončení vedení Bus X Modul napájní Procesor Funkční a I/O moduly Diskrétní, analogové, komunikace, čítače atd. 57

50 Modicon Premium příklady architektur Premium I/O moduly mohou být použity v těchto 3 základních architekturách 2. Multi (Vzdálené I/O) 1. Single (lokální I/O) 3. Distribuované I/O Aplikace s velkým I/O moduly jsou počtem I/O Rozsáhlé aplikace instalovány v Max. 16 backplane Využití vzdálených I/O backplane (6,8,12) (Advantys, M340) Maximální vzdálenost Aplikace s malým komunikace Ethernet 100 m počtem I/O TCP/IP s Xbus moduly až 700m XBu s Ethernet TCP/IP Ad vantys M340 V/V XBu s 58

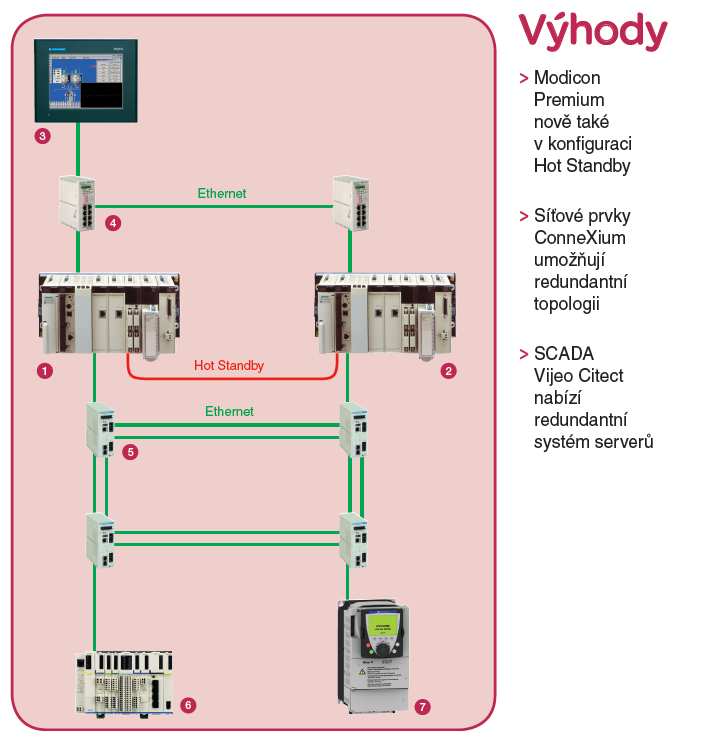

51 Modicon Premium HOT STANDBY Ethernet SCADA / HMI CPU sync link Primary Secondary Ethernet ring IO Scanner STB ATV61 59

52 Řídící systém Modicon Quantum

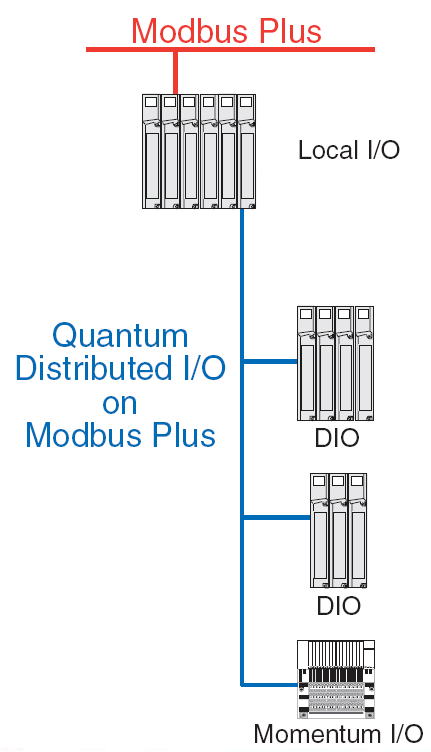

53 Modicon Quantum příklady architektur Quantum I/O moduly mohou být použity v těchto 3 architekturách 1. Local I/O I/O moduly jsou instalovány v backplane (2,3,4,6,10,16) Aplikace s malým počtem Ethernet I/O TCP/IP Max počet diskrétních I/O Remote I/O (Vzdálené I/O) Aplikace s velkým počtem I/O Max. 31 Drop (Remote Rack Ethernet ) TCP/IP Maximální vzdálenost m Coax 3. Distributed I/O Rozsáhlé aplikace Max 63 drop Maximální vzdálenost 457 m Twisted Ethernet pair TCP/IP 61

54 Modicon Quantum Safety Určeno pro aplikace kde se vyžadují bezpečnostní funkce dle ČSN EN SIL2, SIL3. Certifikované komponenty: Safety CPU Safety I/O: Diskrétní vstupy, diskrétní výstupy, analogové vstupy Koncept Modicon Quantum Safety umožňuje řešit současně bezpečnostní úlohy spolu s řízením technologického procesu v jednom řídicím systému V Unity Pro v.5.0 SIL 3 62

55 V/v systém Advantys novinky

56 Distribuované v/v přehled ADVANTYS STB Pro rozsáhlé aplikace Provozní teplota -25 C : +70 C Až 512 v/v na jeden komunikační adaptér ADVANTYS OTB Pro menší aplikace Pro v/v využívá modulů systému Twido Pouze 3 komunikace Modbus, CAN, Ethernet PRO - M340 64

57 Rozšiřitelnost Kom. Adapter podopruje až 32 modulů Lepší distribuce je možná rozdělení na dalších 7 segmentů (15 metrů). Fieldbus 1 1 NIM NIM Kom Kom adapter adapter segmentu segmentu Interní Interní Bus Bus rozšíření rozšíření Segmenty Segmenty 65

58 CANopen rozšíření Lokální integraci přístrojů umožnuje konektivita až 12 externích přístrojů přes CANopen, bez nutnosti dalšího adresování hlavní sběrniceadvantys STB klastr Enhanced CANopen Devices Schneider products: FTB, ATV, OsiCoder External products: Linear coder, Electrovalves hlavní sběrnice Enhanced CANopen devices Standard CANopen devices PLNĚ DISTRIBUOVANÁ ARCHI TEKTURA Prefered Devices are devices compatible with the internal bus that can be inserted in the island as STB modules (TesysU only at this time). 66

59 Nový Advantys STB NIP modul Nový komunikační modul pro v/v systém Advantys STB - NIP 2311 má integrovaný duální port Ethernet Modbus TCP v režimu half/full duplex, 10/100Mbps. Topologie může být daisy chain, nebo daisy chain v kruhu ve spojení sřízeným přepínačem Connexium v.4.1. Pracovní teplota C 67

60 Advantys ETB Ethernet IP67 v/v moduly Přímé připojení v/v na průmyslovou síť Ethernet s podporou: Ethernet Modbus TCP, EtherNet/IP protokol Optimalizované náklady na instalaci - M12- Ultra-Lock rychloupínací konektor Integrovaný web server 68

61 Advantys ETB Ethernet IP67 v/v moduly specifikace Obecná specifikace modulů Pracovní teplota -25 C to + 70 C Skladovcí teplota -40 C to + 85 C ( -40 to F) Krytí IP67 dle EC Vibrace IEC Mechanické nárazy 10G, 11 ms, 3 axis MTBF 100,000 h. Nap. konektory Ethernet konektory v/v 7/8 Connectors, 5 pin for Modbus TCP/IP 4 pin for EtherNet/IP M12 and Ultra-Lock Connectors, 4 pin M12 and Ultra-Lock Connectors, 5 pin 69

62 Advantys ETB Ethernet IP67 typická konfigurace Ethernet (Modbus TCP/IP) řídicí systém s kombinovanými v/v systémem Advantys IP67 a IP20 PC/ Supervisory System M340 Advantys ETB IP67 I/O mounted on equipment Advantys STB IP20 I/O mounted in cabinets 70

63 ConneXium přehled Devices Control Information ConneXium switch 8TX 10/100 Mbit/s 8 portů TCSESU083F1N0 TCSESU0x3 499NEH10410 Low cost, distributed applications Hub One to Many Low-Cost Entry - Unmanaged Sw itch TCSESM04 499NES NES18100 Managed switches for high av ailability applications w/redundant self-healing ring. Highest level services in the market. Typical control applications TCSESM08 TCSESU051F0 Highly concentrated applications TCSESM16/24 499NMS NMS25102 Non-managed switches - cost effective, simple diagnostic, alarm relay, dual P/S High speed, more bandwidth. Gigabit switches TCSESM10 499NSS NSS25101 applications requiring bus-like long distance connections. 71

64 SoCollaborative Engineering systémový přístup v Automatizaci Kompletní balík pro základní části projektu systémový a aplikační návrh (design), objektové knihovny, nástroje pro diagnostiku, prezentace, výměna a zpracování dat, simulace, tvorba projektové dokumentace, optimalizace a údržba celého systému. 73

65 Modernizace systémůřízení Životní cyklus produktů Modernizace Služby Schneider Electric Základní kroky každé modernizace Modernizace PLC Telemecanique Modernizace PLC Modicon Modernizace HMI & SCADA Reference 74

66 Životní cyklus produktů ukončení prodeje produktu = náhrada produktové řady v prodeji pokračování v servisním režimu (odd. Služeb Schneider Electric) náhradní díly, opravy, pravidelné prohlídky a údržba modernizace = výměna původního produktu za nový při zachování nebo zlepšení provozních podmínek Produkt (verze) C Produkt (verze) A Produkt (verze) B update Aktivní cyklus Servisní režim Oznámení Výzva ukončení aktivního prodeje ukončení aktivního prodeje ukončení aktivního prodeje Oznámení ukončení servisní podpory Ukončení servisní podpory 75

67 Komplexní nabídka našich služeb součást systému On-line podpora 7:00 17:00 hod 24/7 servisní linka Sklad náhradních dílů Vzdálený přístup Pohotovost Školicí programy Řízení technologických procesů Řízení strojů a strojních zařízení Ostatní průmyslová automatizace Dílenské opravy PLC & měniče Konzultační a expertní služby Diagnostika Doporučení Studie Projekty na klíč 76

68 Modernizace - ochrana Vašich investic Proč modernizovat systém řízení? Největší výzvou dneška je enormní množství nasazených systémů řízení starších generací Jako u všech elektronických systémů se jejich životní cyklus zkracuje Znamená to například, že řada z nich již dnes nemůže být v případě poruchy opravena z důvodu nedostupnosti náhradních dílů Jste v této situaci? Nabízíme komplexní řešení Audit stávajícího stavu spolu s návrhy řešení na klíč, která omezí rizika či rozloží náklady v čase a ochrání existující aplikační software a databáze Základní varianty modernizace krok za krokem jednorázová modernizace 77

69 Komplexní nabídka - HW, SW a služby PLC Modicon PLC Telemecanique HMI & SCADA Elektrické pohony Servopohony Modifikace aplikací Kde je naše přidaná hodnota? Odbornost a propracovaná metodika návrhu a tvorby systému řízení Detailní znalost historického vývoje našich systémů Specificky vyvinuté nástroje pro práci se systémy starších generací Konverzní softwarové nástroje Konverzní hardwarové sady Specificky zaměřené služby 79

70 Služby Schneider Electric Modernizace Retrofit PLC Telemecanique: TSX7, TSX17, TSX07 Nano Retrofit PLC Modicon: B800, 984, 612 Retrofit Op.Panelů: PanelMate, XBTF, XBTP/E/HM/PM Retrofit frekvenčních měničů: ATV66, ATVx8 Retrofit softstartérů: ATS23, ATS46 Modernizace produktů jiných výrobců Retrofit zařízení VN, NN, DC měničů, servopohonů Další služby Schneider Electric pro instalace zákazníků Držení kritických náhradních dílů (outsourcing skladu) Preventivní údržba PLC, frekvenčních měničů a softstartérů Aplikační podpora lokálně a/nebo vzdáleně Servisní pohotovost 24/7 Diagnostika průmyslových komunikací Audity instalací Školení 80

71 Naše nabídka služeb Zákaznické centrum obchodní, logistické a technické dotazy Servisní služby pohotovostní servisní služba 7/24 Aplikační podpora a dodávky na klíč pro konkrétní průmyslový proces, stroj a budovu Školicí středisko aplikační a technická školení Elektronická podpora softwarová nástroje a internetové stránky 91

72 Informace pro vás Prezentace ke stažení na Dotazník nezapomeňte vyplnit a odevzdat Následující přednáška Operátorské panely Magelis, Vijeo Citect, Vijeo Historian. Modernizace a konverze M.Křena, J.Kačer 92

73 Maximum z Vaší energie Děkuji za Vaši pozornost! Michal Křena michal.krena@cz.schneider-electric.com Jan Kačer jan.kacer@cz.schneider-electric.com
