1 Čerpadla pro hasičsk ská vozidla Albert Ziegler GmbH & Co.KG by Albert Ziegler GmbH & Co. KG Version 2002_02 (9/9)

2 Odstřediv edivá čerpadla

3 Označen ení čerpadel FP 16/8-1 HH HH = Vysokotlakéčerpadlo H = nízkotlakéčerpadlo Počet stupňů nízkotlakého čerpadla Nominální tlak (bar) x 100 = 1600 l/min nominální průtok Požárníčerpadlo (Fire pump)

4 Odstřediv edivá čerpadla FP 8/8-2 H FP 8/8-2 HH FP 16/8-1 H FP 16/8-1 HH FP 16/8-2 H FP 16/8-2 HH FP 24/8-1 H FP 24/8-1 HH FP 24/8-2 H FP 24/8-2 HH FP 28/8-1 H FP 28/8-1 HH FP 28/8-2 H FP 28/8-2 HH FP 48/8-2 H FP 48/8-2 HH FP 60/10-2 H FP 60/10-2 HH FP 80/10-1 H FP 80/10-1 HH

24/8-2 H FP 24/8-2 HH FP 28/8-1 H FP 28/8-1 HH FP 28/8-2 H FP 28/8-2

5 Funkce čerpadla Konstrukce automobilu umožňuje provádět níže uvedené úkony: zavodnění sacího řádu zavodnění z vlastní nádrže pomocí vývěvy z vnějšího vodního zdroje stříkání z vlastní nádrže z vnějšího vodního zdroje stříkání vodou tlakovou (do 1,6 MPa) vysokotlakou současné stříkání vodou tlakovou a vysokotlakou pěnou střední pěnou těžkou vodu s přísadami plnění vlastní nádrže vodou z vnějšího vodního zdroječerpadlem zapojení na vnější zdroj tlakové vody vyprazdňování nádržečerpadlem nebo volným výtokem, úplné odvodněníčerpacího zařízení

současné stříkání vodou tlakovou a vysokotlakou pěnou střední pěnou těžkou vodu s přísadami plnění vlastní nádrže vodou z vnějšího

6 TROKOMAT PLUS - VÝVĚVA VA Odsávání vzduchu u čerpadla je automaticky regulováno zařízením ZIEGLER TROKOMAT - PLUS maximální sací výkon dosahuje TROKOMAT již při volnoběžných otáčkách motoru podvozku. vývěva TROKOMAT se uvede automaticky včinnost při ztrátě vody včerpacím systému doba nasání ze 7,5m do 20s) 1 nosná příruba 2 pístový komplet 3 tlačná pružina 4 válcové těleso vývěvy 5 šrouby tělesa vývěvy 6 vstupní membrána 7 výstupní membrána 8 vodní kanály 9 spouštěcí ventil obrázek 2: vzduch obrázek 3: voda

vývěva TROKOMAT se uvede automaticky včinnost při ztrátě vody včerpacím systému doba nasání ze 7,5m do 20s) 1 nosná příruba 2

7 Automatická vývěva - sestava příruba píst - komplet hlava válce + matice přítlačná pružina

8 Automatická vývěva schéma činnosti Zpětný zdvih Sací zdvih přítlačná pružina píst vstupní membrána výstupní membrána

9 Automatická vývěva pracovní poloha - sání Zpětný zdvih přítlačná pružina vstupní membrána Sací zdvih výstupní membrána příruba píst - komplet hlava válce

10 Automatická vývěva klidová poloha voda v čerpadle přítlačná pružina vstupní membrána výstupní membrána příruba píst - komplet hlava válce

11 Přiměšování Funkční schéma 1 - nádrž na vodu 2 - nádrž na pěnu 3 - sací potrubí 4 - potrubí pěnidla 5 čerpadlo 6 - výtlačné potrubí 7 - přiměšovač 8 - hnací směs přiměšovače 9 - regulace přiměšování

12 Ovládac dací panel s Loch Ovládací panel obsahuje: manometr nízkotlaku (NT) manometr vysokotlaku (VT) manovakuometr spínač a kontrolku NT čerpadla spínač a kontrolku VT čerpadla počítadlo motohodin otáčkoměr centrální spínač tlačítka pro regulaci otáček motoru spínač a kontrolku lafetové proudnice tlačítko a kontrolku navíjení hadice VT navijáku spínač a kontrolku výstražných světel spínače vnitřního a vnějšího osvětlení další ovládací prvky a kontrolky (teplota)

spínač tlačítka pro regulaci otáček motoru spínač a kontrolku lafetové proudnice tlačítko a kontrolku navíjení hadice VT

13 Příklad konkrétn tního zapojení VT průtokový naviják s 60 m hadice Plnění nádrže El. motor VT navijáku Výtlaky NT Ovládací panelčerpadla Přiměšovač proudnice VT pistolová proudnice Nástavec VT proudnice Čerpadlo FP 16/8 Sání z nádrže Sání ze zdroje

14 Výkonové nízkotlaké parametry FP 8/8 (pro CAS 8/16) : Nízkotlaký provoz jmenovitý průtok vody při jmenovitém tlaku a jmenovité sací výšce jmenovitý průtok vody při jmenovitém tlaku a jmenovité sací výšce maximální tlak při uzavřeném výtlaku při nejvyšších otáčkách,které lze nastavit 800 l/min 800 kpa 3 m l/min 800 kpa 3 m 1.6 MPa FP 16/8 (FPN ) (pro CAS 16/24) : Nízkotlaký provoz jmenovitý průtok vody při jmenovitém tlaku a jmenovité sací výšce maximální tlak při uzavřeném výtlaku při nejvyšších otáčkách,které lze nastavit 3000 l/min 1000 kpa 3 m 1.6 MPa

nastavit 800 l/min 800 kpa 3 m 1 600 l/min 800 kpa 3 m 1.

15 Výkonové kombinované parametry FP 8/8 (pro CAS 8/16) : Kombinovaný provoz Nízkotlaké čerpadlo průtok vody při manometrickém tlaku a geodetické sací výšce Vysokotlaké čerpadlo průtok vody při manometrickém tlaku 1200 l/min 800 kpa 1,5 m 325 l/min 4 MPa FP 16/8 (FPN ) (pro CAS 16/24) : Kombinovaný provoz Nízkotlaké čerpadlo průtok vody při manometrickém tlaku a geodetické sací výšce Vysokotlaké čerpadlo průtok vody při manometrickém tlaku 3000 l/min 800 kpa 1,5 m 325 l/min 4 MPa

1,5 m 325 l/min 4 MPa FP 16/8 (FPN 10-3000) (pro CAS 16/24) : Kombinovaný provoz Nízkotlaké čerpadlo průtok vody při

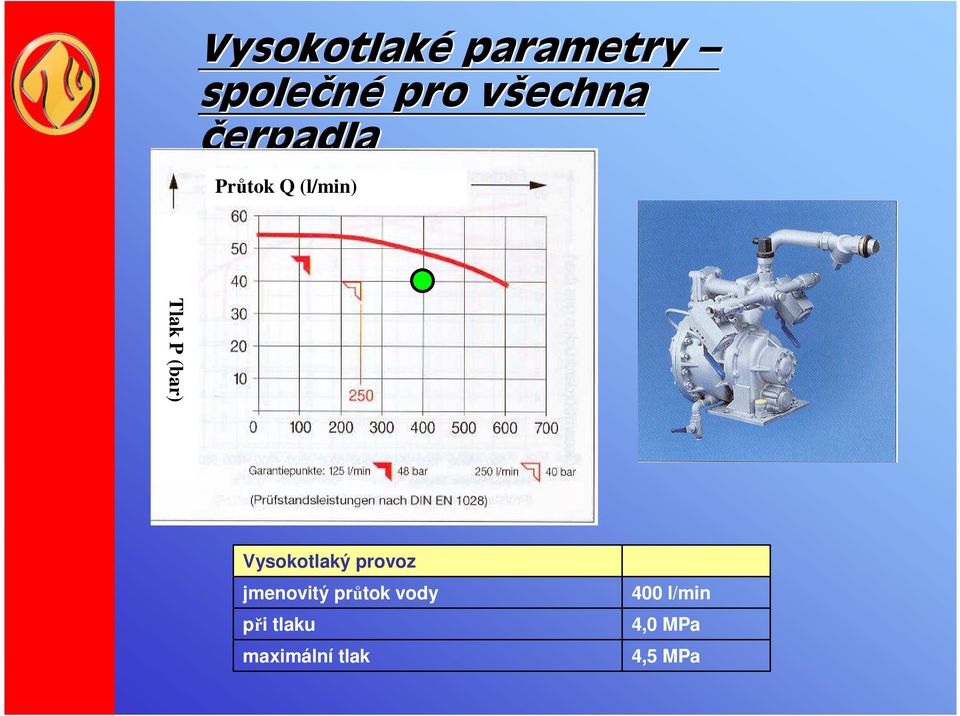

16 Vysokotlaké parametry společné pro všechna v čerpadla Průtok Q (l/min) Tlak P (bar) Vysokotlaký provoz jmenovitý průtok vody při tlaku maximální tlak 400 l/min 4,0 MPa 4,5 MPa

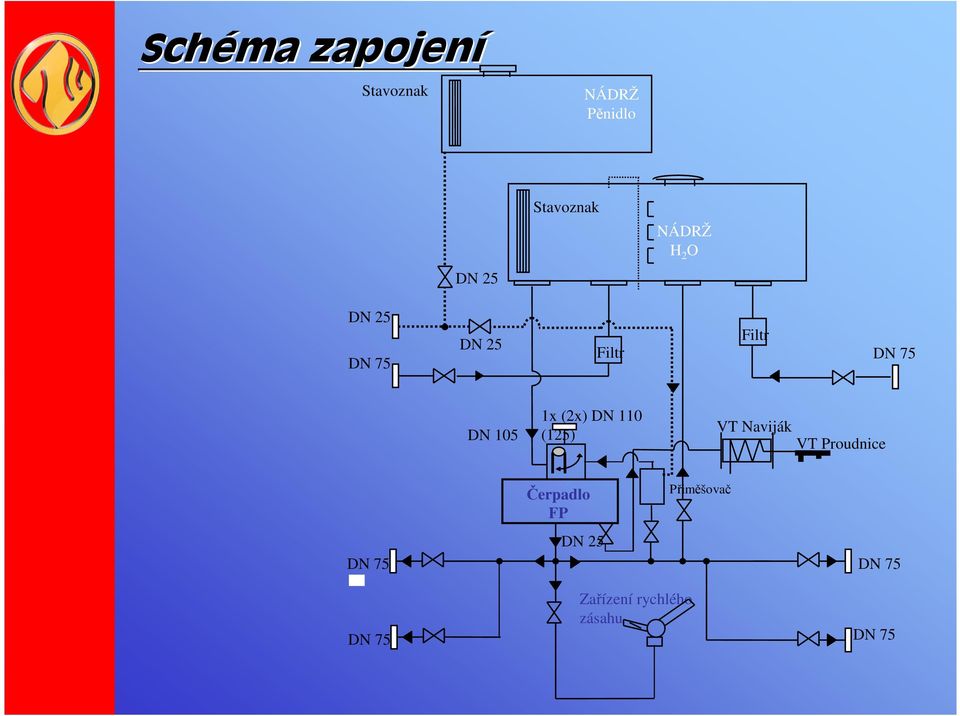

17 Schéma zapojení Stavoznak NÁDRŽ Pěnidlo DN 25 Stavoznak NÁDRŽ H 2 O DN 25 DN 75 DN 25 Filtr Filtr DN 75 DN 105 1x (2x) DN 110 (125) VT Naviják VT Proudnice Čerpadlo FP Přiměšovač DN 75 DN 25 DN 75 DN 75 Zařízení rychlého zásahu DN 75

(2x) DN 110 (125) VT Naviják VT Proudnice Čerpadlo FP

18 Modulárn rní pohled FP 8/8-2 2 HH Dvoustupňové odstředivéčerpadlo s automatickým nasávacím systémem TROKOMAT PLUS a samostatně zapínatelným vysokotlakým třístupňovým čerpadlem

19 Modulárn rní pohled řez čerpadlem FP 8/8-2 2 HH

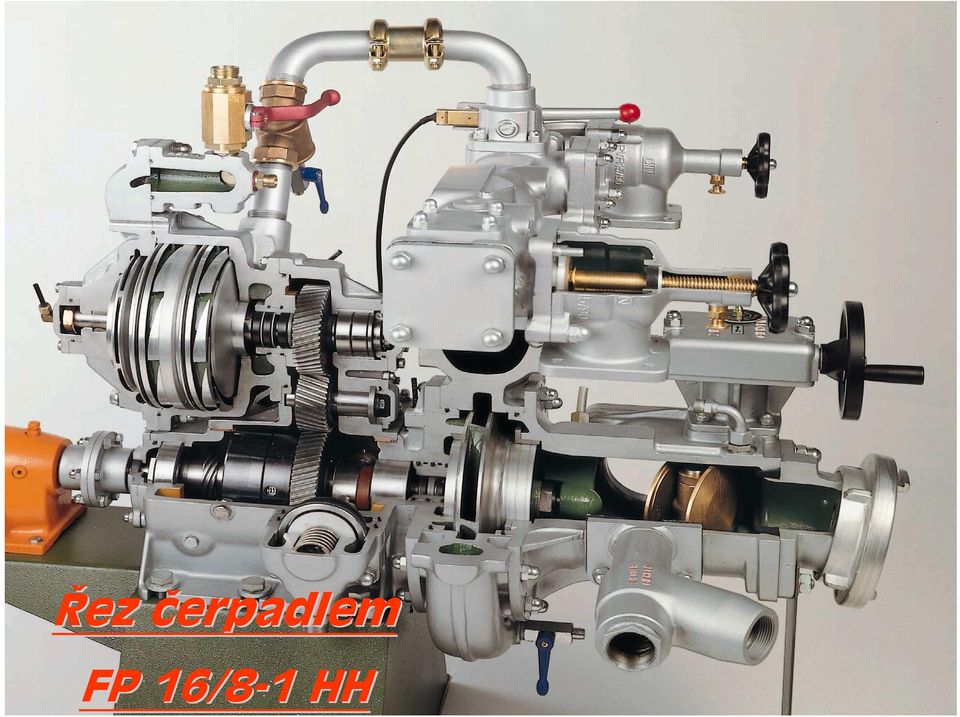

20 Řez čerpadlem FP 16/8-1 1 HH

21 Montáž čerpadel do vozidel ve spolupráci
