1 SOR Příručka elektroinstalace autobusů Typ NB12 E4 SOR Libchavy, spol. s.r.o. 6/2009 Soubor: Příručka_SOR_NB12_E4_v1_.pdf Datum revize:

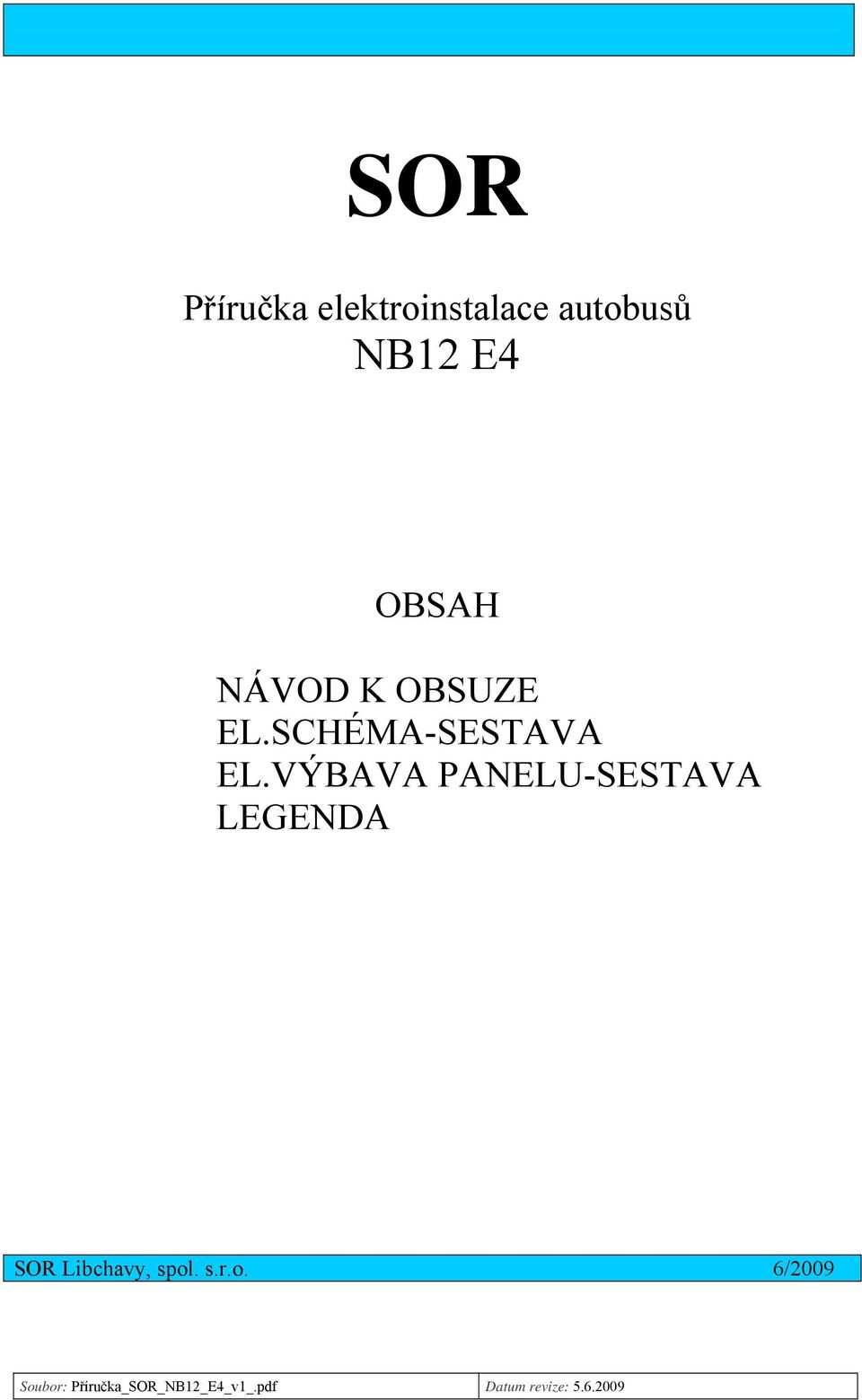

2 SOR Příručka elektroinstalace autobusů NB12 E4 OBSAH NÁVOD K OBSUZE EL.SCHÉMA-SESTAVA EL.VÝBAVA PANELU-SESTAVA LEGENDA SOR Libchavy, spol. s.r.o. 6/2009 Soubor: Příručka_SOR_NB12_E4_v1_.pdf Datum revize:

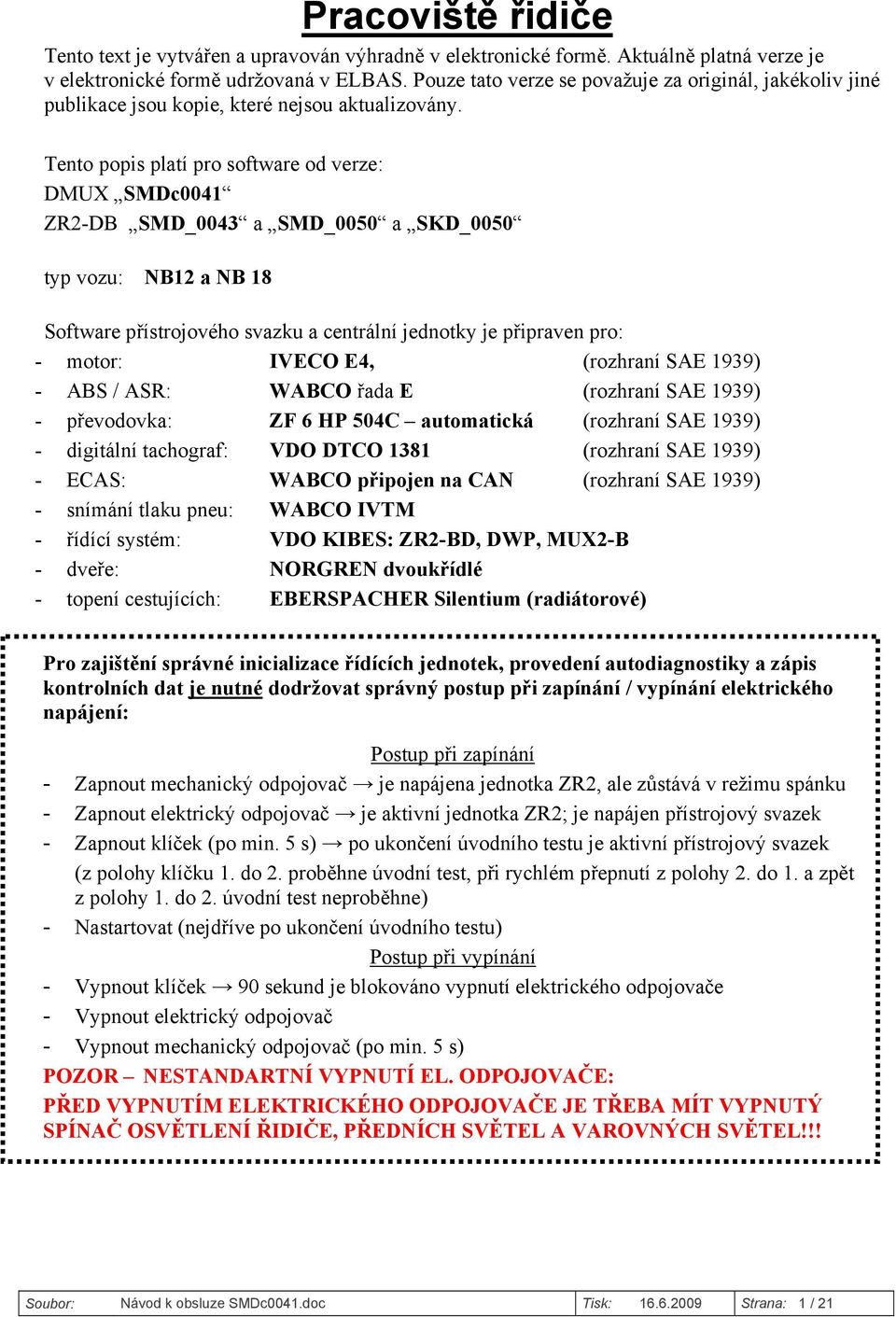

3 Pracoviště řidiče Tento text je vytvářen a upravován výhradně v elektronické formě. Aktuálně platná verze je v elektronické formě udržovaná v ELBAS. Pouze tato verze se považuje za originál, jakékoliv jiné publikace jsou kopie, které nejsou aktualizovány. Tento popis platí pro software od verze: DMU SMDc0041 ZR2-DB SMD_0043 a SMD_0050 a SKD_0050 typ vozu: NB12 a NB 18 Software přístrojového svazku a centrální jednotky je připraven pro: - motor: IVECO E4, (rozhraní SAE 1939) - ABS / ASR: WABCO řada E (rozhraní SAE 1939) - převodovka: ZF 6 HP 504C automatická (rozhraní SAE 1939) - digitální tachograf: VDO DTCO 1381 (rozhraní SAE 1939) - ECAS: WABCO připojen na CAN (rozhraní SAE 1939) - snímání tlaku pneu: WABCO IVTM - řídící systém: VDO KIBES: ZR2-BD, DWP, MU2-B - dveře: NORGREN dvoukřídlé - topení cestujících: EBERSPACHER Silentium (radiátorové) Pro zajištění správné inicializace řídících jednotek, provedení autodiagnostiky a zápis kontrolních dat je nutné dodržovat správný postup při zapínání / vypínání elektrického napájení: Postup při zapínání - Zapnout mechanický odpojovač je napájena jednotka ZR2, ale zůstává v režimu spánku - Zapnout elektrický odpojovač je aktivní jednotka ZR2; je napájen přístrojový svazek - Zapnout klíček (po min. 5 s) po ukončení úvodního testu je aktivní přístrojový svazek (z polohy klíčku 1. do 2. proběhne úvodní test, při rychlém přepnutí z polohy 2. do 1. a zpět z polohy 1. do 2. úvodní test neproběhne) - Nastartovat (nejdříve po ukončení úvodního testu) Postup při vypínání - Vypnout klíček 90 sekund je blokováno vypnutí elektrického odpojovače - Vypnout elektrický odpojovač - Vypnout mechanický odpojovač (po min. 5 s) POZOR NESTANDARTNÍ VYPNUTÍ EL. ODPOJOVAČE: PŘED VYPNUTÍM ELEKTRICKÉHO ODPOJOVAČE JE TŘEBA MÍT VYPNUTÝ SPÍNAČ OSVĚTLENÍ ŘIDIČE, PŘEDNÍCH SVĚTEL A VAROVNÝCH SVĚTEL!!! Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 1 / 21

4 1. Ovládací a zobrazovací prvky 1.1. Přístrojový svazek Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 2 / 21

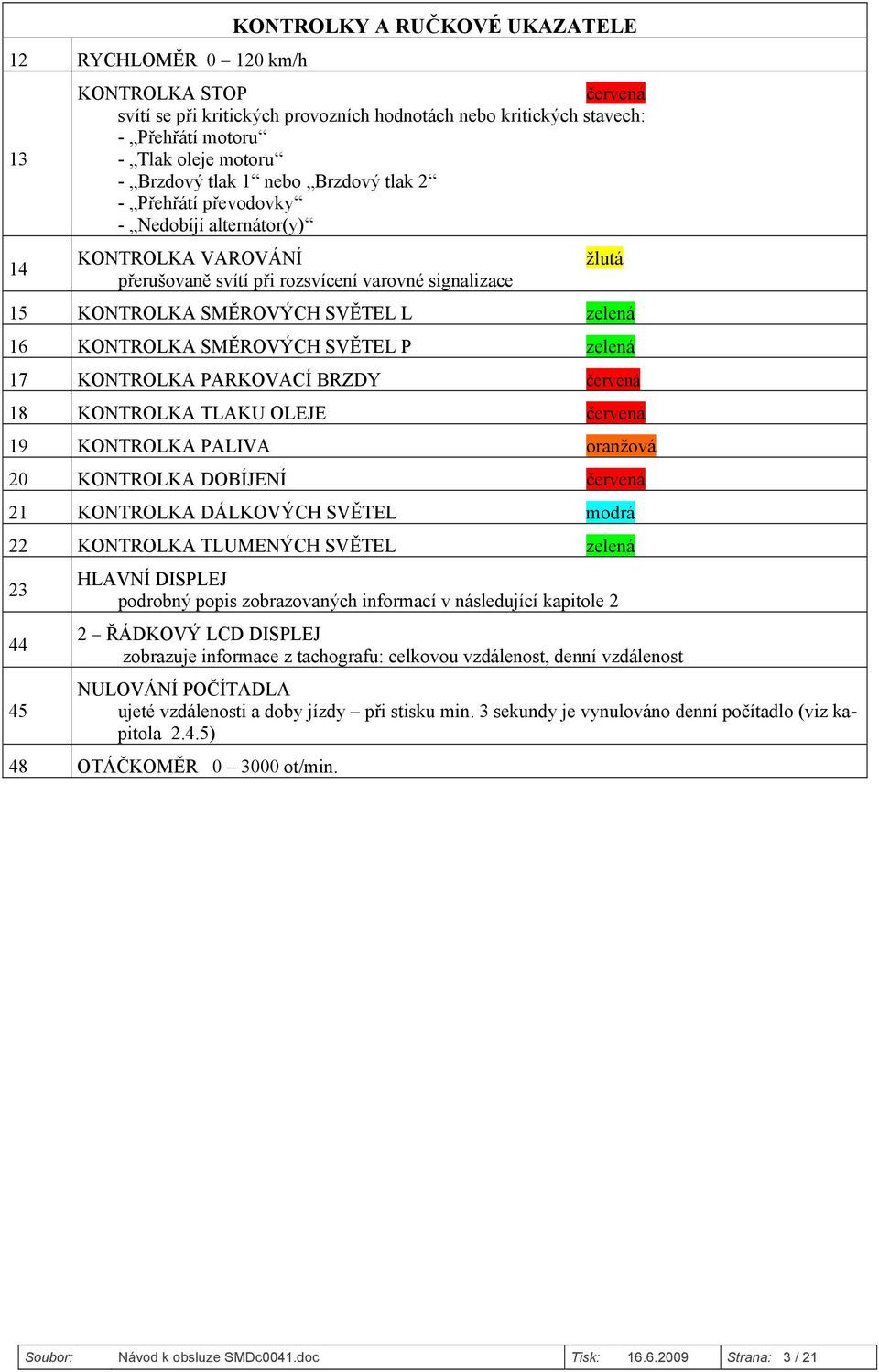

5 12 RYCHLOMĚR km/h KONTROLKY A RUČKOVÉ UKAZATELE KONTROLKA STOP červená svítí se při kritických provozních hodnotách nebo kritických stavech: - Přehřátí motoru - Tlak oleje motoru - Brzdový tlak 1 nebo Brzdový tlak 2 - Přehřátí převodovky - Nedobíjí alternátor(y) KONTROLKA VAROVÁNÍ přerušovaně svítí při rozsvícení varovné signalizace žlutá 15 KONTROLKA SMĚROVÝCH SVĚTEL L zelená 16 KONTROLKA SMĚROVÝCH SVĚTEL P zelená 17 KONTROLKA PARKOVACÍ BRZDY červená 18 KONTROLKA TLAKU OLEJE červená 19 KONTROLKA PALIVA oranžová 20 KONTROLKA DOBÍJENÍ červená 21 KONTROLKA DÁLKOVÝCH SVĚTEL modrá 22 KONTROLKA TLUMENÝCH SVĚTEL zelená HLAVNÍ DISPLEJ podrobný popis zobrazovaných informací v následující kapitole 2 2 ŘÁDKOVÝ LCD DISPLEJ zobrazuje informace z tachografu: celkovou vzdálenost, denní vzdálenost NULOVÁNÍ POČÍTADLA ujeté vzdálenosti a doby jízdy při stisku min. 3 sekundy je vynulováno denní počítadlo (viz kapitola 2.4.5) 48 OTÁČKOMĚR ot/min. Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 3 / 21

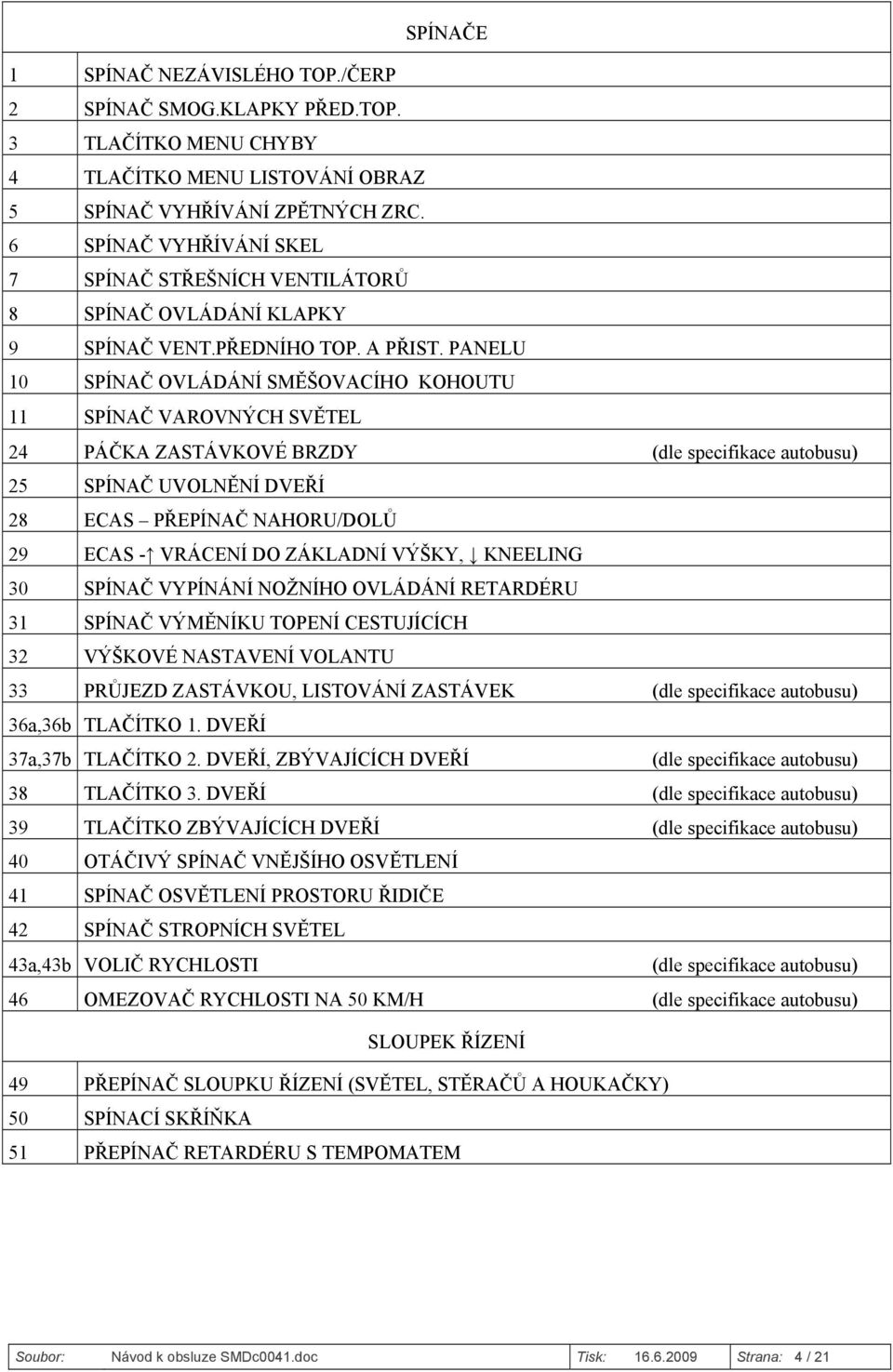

6 SPÍNAČE 1 SPÍNAČ NEZÁVISLÉHO TOP./ČERP 2 SPÍNAČ SMOG.KLAPKY PŘED.TOP. 3 TLAČÍTKO MENU CHYBY 4 TLAČÍTKO MENU LISTOVÁNÍ OBRAZ 5 SPÍNAČ VYHŘÍVÁNÍ ZPĚTNÝCH ZRC. 6 SPÍNAČ VYHŘÍVÁNÍ SKEL 7 SPÍNAČ STŘEŠNÍCH VENTILÁTORŮ 8 SPÍNAČ OVLÁDÁNÍ KLAPKY 9 SPÍNAČ VENT.PŘEDNÍHO TOP. A PŘIST. PANELU 10 SPÍNAČ OVLÁDÁNÍ SMĚŠOVACÍHO KOHOUTU 11 SPÍNAČ VAROVNÝCH SVĚTEL 24 PÁČKA ZASTÁVKOVÉ BRZDY (dle specifikace autobusu) 25 SPÍNAČ UVOLNĚNÍ DVEŘÍ 28 ECAS PŘEPÍNAČ NAHORU/DOLŮ 29 ECAS - VRÁCENÍ DO ZÁKLADNÍ VÝŠKY, KNEELING 30 SPÍNAČ VYPÍNÁNÍ NOŽNÍHO OVLÁDÁNÍ RETARDÉRU 31 SPÍNAČ VÝMĚNÍKU TOPENÍ CESTUJÍCÍCH 32 VÝŠKOVÉ NASTAVENÍ VOLANTU 33 PRŮJEZD ZASTÁVKOU, LISTOVÁNÍ ZASTÁVEK (dle specifikace autobusu) 36a,36b TLAČÍTKO 1. DVEŘÍ 37a,37b TLAČÍTKO 2. DVEŘÍ, ZBÝVAJÍCÍCH DVEŘÍ (dle specifikace autobusu) 38 TLAČÍTKO 3. DVEŘÍ (dle specifikace autobusu) 39 TLAČÍTKO ZBÝVAJÍCÍCH DVEŘÍ (dle specifikace autobusu) 40 OTÁČIVÝ SPÍNAČ VNĚJŠÍHO OSVĚTLENÍ 41 SPÍNAČ OSVĚTLENÍ PROSTORU ŘIDIČE 42 SPÍNAČ STROPNÍCH SVĚTEL 43a,43b VOLIČ RYCHLOSTI (dle specifikace autobusu) 46 OMEZOVAČ RYCHLOSTI NA 50 KM/H (dle specifikace autobusu) SLOUPEK ŘÍZENÍ 49 PŘEPÍNAČ SLOUPKU ŘÍZENÍ (SVĚTEL, STĚRAČŮ A HOUKAČKY) 50 SPÍNACÍ SKŘÍŇKA 51 PŘEPÍNAČ RETARDÉRU S TEMPOMATEM Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 4 / 21

7 Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 5 / 21

8 1.2. Ovládání boční panel řidiče OVLÁDACÍ SPÍNAČE A PRVKY 52 SPÍNAČ OVLÁDÁNÍ LEDNIČKY modrá (dle specifikace autobusu) 53 SPÍNAČ VYHŘÍVÁNÍ SEDAČKY ŘIDIČE zelená (dle specifikace autobusu) SPÍNAČ EL. ODPOJOVAČ BATERIE po vypnutí klíčku je 90 sekund blokován zelená SPÍNAČ NOUZOVÉHO ODPOJOVAČE rudá po sepnutí spínače se zhasne motor (po zastavení autobusu), rozsvítí se nouzové osvětlení cestujících, vypne se elektrický odpojovač, rozblikají se varovná světla 56 TLAČÍTKO TOPENÍ (dle specifikace autobusu) 57 PÁKA ZAJIŠŤOVACÍ BRZDY 58 OVLADAČ ZPĚTNÝCH ZRCÁTEK 59 SPÍNAČ OVLÁDÁNÍ KLIMATIZACE zelená (dle specifikace autobusu) 60 TLAČÍTKO BLOKOVÁNÍ TOČNY žlutá (pouze pro typ NB 18) 61 INDIKÁTOR TOČNY EIBS-24 (pouze pro typ NB 18) 62 OVLÁDÁNÍ TOPENÍ ( dle specifikace autobusu) 63 TLAČÍTKO RESET INFORMAČNÍHO SYSTÉMU ( dle specifikace autobusu) 1.3. Ovládací tlačítka na pravé straně volantu Přepínání zobrazení hlavního displeje řídí 2 kolíbková tlačítka, umístěná vpravo od volantu: - Obrazovka přepínání obrazovek (viz další kapitola) - Specifická funkce funkčnost se mění v závislosti na zvolené stránce nebo hodnotě - Předchozí přepnutí na předchozí stránku nebo hodnotu ve zvolené obrazovce - Následující přepnutí na následující stránku nebo hodnotu ve zvolené obrazovce Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 6 / 21

9 2. Obrazovky hlavního displeje DMU-C V závislosti na stavu vozidla je na hlavním displeji zobrazována jedna z obrazovek. - Při vypnutém klíčku: Prázdná Evidence - Při zapnutém klíčku: Kontrolky Kamera Servis - Při přerušení komunikace mezi řídící jednotkou ZR2-BD a přístrojovou deskou se na displeji zobrazí hláška Chyba komunikace Ve aktuální obrazovce lze přepínat několik stránek / hodnot Zapnutí elektrického odpojovače Info (kap. 2.2) Prázdná (kap. 2.1) Evidence (kap. 2.3) Logo, identif. Statistika Kontroly Vypnutí / zapnutí klíčku Couvací kamera (kap. 2.5) Úvodní test / Kontrolky (kap. 2.4) Brzdový tlak 1 a 2 Čas, vnější teplota Napětí, spotřeba Trip: vzdálenost, doba Trip: rychl., spotřeba Diagnostika DM1 IVTM Servis (kap. 2.6) Posun hodin Výpis chyb Motor Převod.,ret. Spínače Osvětlení,SEKO, Brzdové obložení Dveře, Poruchy točny Tlačítka: Obrazovka Předch., Násled. Specifická funkce Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 7 / 21

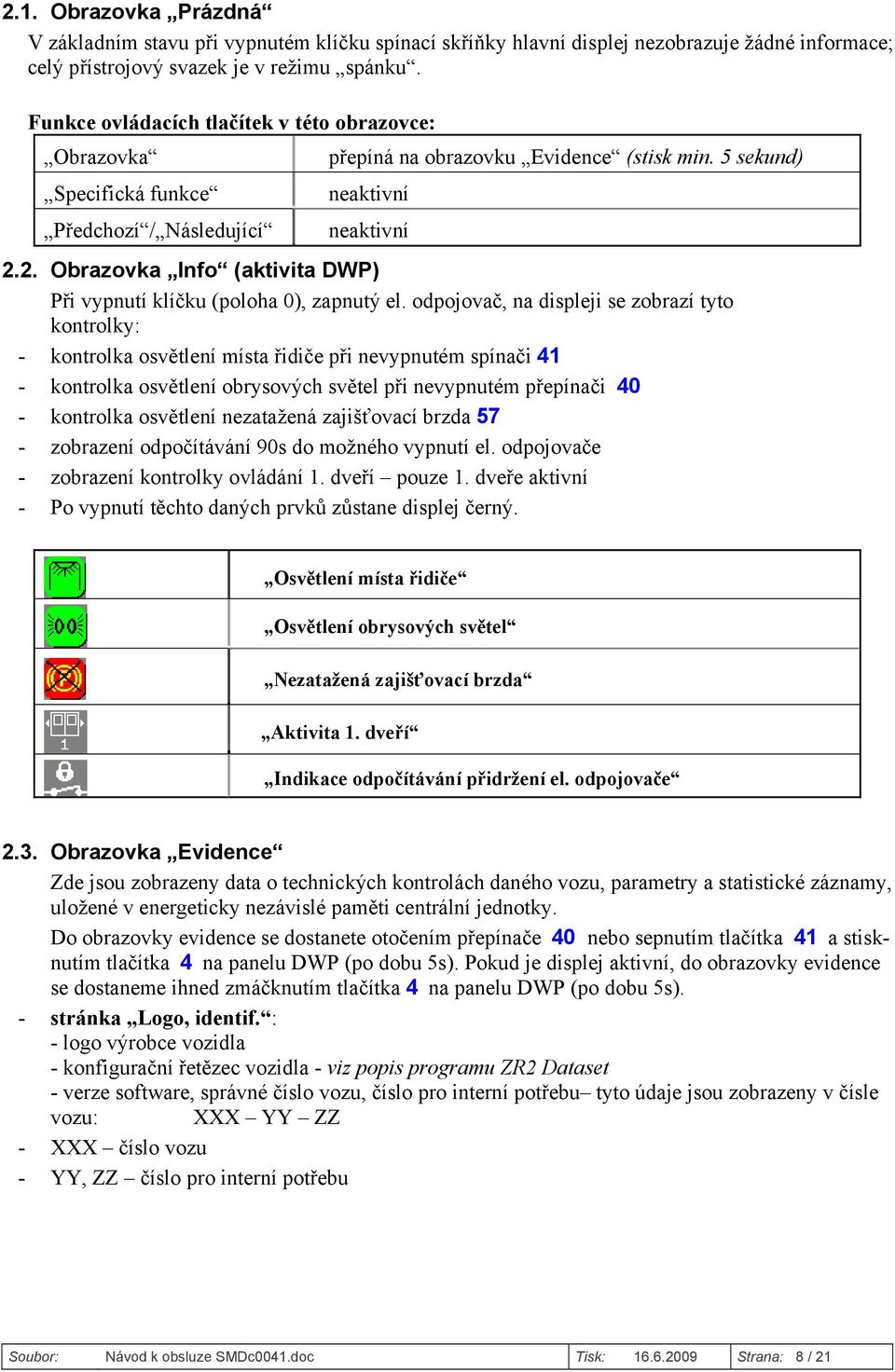

10 2.1. Obrazovka Prázdná V základním stavu při vypnutém klíčku spínací skříňky hlavní displej nezobrazuje žádné informace; celý přístrojový svazek je v režimu spánku. Funkce ovládacích tlačítek v této obrazovce: Obrazovka přepíná na obrazovku Evidence (stisk min. 5 sekund) Specifická funkce Předchozí / Následující neaktivní neaktivní 2.2. Obrazovka Info (aktivita DWP) Při vypnutí klíčku (poloha 0), zapnutý el. odpojovač, na displeji se zobrazí tyto kontrolky: - kontrolka osvětlení místa řidiče při nevypnutém spínači 41 - kontrolka osvětlení obrysových světel při nevypnutém přepínači 40 - kontrolka osvětlení nezatažená zajišťovací brzda 57 - zobrazení odpočítávání 90s do možného vypnutí el. odpojovače - zobrazení kontrolky ovládání 1. dveří pouze 1. dveře aktivní - Po vypnutí těchto daných prvků zůstane displej černý. Osvětlení místa řidiče Osvětlení obrysových světel Nezatažená zajišťovací brzda Aktivita 1. dveří Indikace odpočítávání přidržení el. odpojovače 2.3. Obrazovka Evidence Zde jsou zobrazeny data o technických kontrolách daného vozu, parametry a statistické záznamy, uložené v energeticky nezávislé paměti centrální jednotky. Do obrazovky evidence se dostanete otočením přepínače 40 nebo sepnutím tlačítka 41 a stisknutím tlačítka 4 na panelu DWP (po dobu 5s). Pokud je displej aktivní, do obrazovky evidence se dostaneme ihned zmáčknutím tlačítka 4 na panelu DWP (po dobu 5s). - stránka Logo, identif. : - logo výrobce vozidla - konfigurační řetězec vozidla - viz popis programu ZR2 Dataset - verze software, správné číslo vozu, číslo pro interní potřebu tyto údaje jsou zobrazeny v čísle vozu: YY ZZ - číslo vozu - YY, ZZ číslo pro interní potřebu Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 8 / 21

11 2.4. Obrazovka Kontrolky Zobrazuje kontrolky, indikující aktuální stav, sloupcové grafy a číselné hodnoty. Přibližně 10 sekund po zapnutí klíčku probíhá úvodní test: - jsou rozsvíceny kontrolky a vychýleny ručky ukazatelů (kromě rychloměru!) - na displeji jsou ve 3 krocích zobrazeny všechny významné kontrolky Po skončení testu jsou zobrazeny kontrolky v aktuálním stavu Kontrolky diagnostiky Zobrazují se v jedné řadě pod horním okrajem hlavního displeje pouze v případě, že chyba je aktivní. Pokud není žádná chyba aktivní, je tento řádek prázdný. Také se v tomto řádku zobrazuje kontrolka při aktivitě ASR. Kontrolky diagnostiky svou barvou indikují úroveň poruchy: - lehká, střední závada žluté Varování ( yellow warning ) - těžká závada červené STOP ( red alert ). Kontrolky diagnostiky řídících jednotek Pokud řídící jednotka indikuje v daném okamžiku obě úrovně závad, na displeji se zobrazí jen červená kontrolka indikující úroveň těžké závady. Pokud je těžká závada odstraněna a nadále zůstává aktivní jen lehká, střední závada(y), zobrazovaná kontrolka se změní na žlutou. Červená kontrolka s černým přeškrtnutím Nekomunikuje (time-out) signalizuje, že řídící jednotka zařízení nereaguje (jen pro zařízení s rozhraním SAE 1939). Výjimka: - Kontrolka diagnostiky ABS, ASR je zobrazena vždy jako lehká, střední závada (žlutá). - Kontrolka diagnostiky ECAS je zobrazena vždy jako těžká závada (červená). Závada motoru Varování STOP, Nekomunikuje Klasické kontrolky Přehřátí, Porucha mazání či Nedobíjí alternátor jsou mezi stálými kontrolkami viz níže Závada převodovky Varování, Přehřátí, STOP, Nekomunikuje Kontrolka Přehřátí je aktivní pokud teplota oleje převodovky > krátkodobě při teplotě nad C a dlouhodobě při teplotě nad C Univerzální kontrolka ABS kontrolka trvale svítí kontrolka pomalu bliká Univerzální kontrolka ASR kontrolka trvale svítí kontrolka rychle bliká kontrolka pomalu bliká Porucha funkce Off Road Porucha V činnosti funkce Traction mode Závada retardéru Varování STOP, Nekomunikuje Závada řídící jednotky vstřikování AdBlue Údržba, Varování, Nekomunikuje Nekomunikuje Některé výstrahy tachografu, např. nevložená karta, jsou indikovány červenou kontrolkou 12 v poli ukazatele rychlosti Závada ECAS Vozidlo mimo základní polohu Signálu rozsvítí kontrolku 1 sekundovým zpožděním po aktivaci signálu (brání problikávání kontrolky při rychlejší jízdě na nerovné vozovce) Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 9 / 21

12 ,,Závada IVTM (poruchy pneu),,varování,,stop Signalizace prasklé žárovky Ikona zobrazující rozbitou žárovku (daný typ žárovky viz. obrazovka Servis.) Porucha točny, Daná chyba viz. obrazovka Dveře a poruchy točny Porucha točny Porucha komunikace. elektroniky POUZE PRO TYP NB 18 Textová diagnostika jednotek KIBES Text se zobrazí žlutými písmeny na červeném pozadí v případě, že alespoň jedna z těchto řídících jednotek indikuje závadu. ZR2 MOk M DM1 Závada centrální jednotky Závada přístrojového svazku Závada multiplexového modulu MU2-B s číslem Závada vyhodnocování diagnostiky Text vypisuje stav řídících jednotek v neměnném pořadí: ZR2,MOK,M,DM1. Zkratky řídících jednotek, které aktuálně nehlásí chybu, jsou ve výpisu vynechány; na jejich místě je vypisována jen oddělovač.,.(např. při poruše multiplexových modulů číslo 11 a 14 bude zobrazena hláška,,m11,,,m14,,,, ) Další diagnostické kontrolky Ucpaný filtr sání Varování Voda v palivu Varování Nedostatek chladiva motoru Varování Při nízkém stavu kapaliny svítí trvale. Brzdové obložení Varování Červené body indikují kolo (kola), kde je hlášena závada Poruchu brzdového obložení (přerušení vodiče ). Porucha brzdového obložení blikáním indikuje opotřebení pod 20%, při stálém svícení je obložení sjeto pod 10% u daného kola. Centrální mazání Indikuje aktivitu centrálního mazání Stálé kontrolky Důležité kontrolky, které indikují funkčnost, aktivitu nebo závadu, jsou zobrazovány na hlavním displeji i v neaktivním stavu: - Kontrolky Aktivita nebo Varování v neaktivním stavu mají tmavě šedou siluetu symbolu na tmavě modrém pozadí, v aktivním stavu je symbol černý na zeleném nebo žlutém pozadí. - Kontrolky STOP mají v neaktivním stavu vínově červenou siluetu na tmavě modrém pozadí, v aktivním stavu je symbol žlutý na jasně červeném pozadí. Některé kontrolky jsou více-stavové. Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 10 / 21

13 Hlavní světla Přepínač 40 na panelu DWP Obrysové, Tlumené, Dálkové,,,Sv.pro denní svícení. (Dálkové světlo je navíc indikováno kontrolkou 22 pod horním okrajem přístrojového svazku) Při nastartování se rozsvítí denní osvětlení LED Poloha 1 přepínače směrem doprava obrysové osvětlení Poloha 2 přepínače směrem doprava potkávací osvětlení Dálkové osvětlení přepínač 40 v poloze 2 spolu s přepínačem sloupku řízení 49 směrem nahoru. Žhavení : Neaktivní, Aktivní Kontrolka je aktivní po dobu předhřívání motoru Tlak oleje motoru V pořádku, Nízký nebo vysoký Kontrolka je aktivní, pokud se motor točí a tlak oleje je menší než 50 kpa. (Tlak oleje je navíc indikován kontrolkou 18 pod horním okrajem přístrojového svazku, uvnitř bloku kontrolek) (Při aktivitě je také rozsvícena červená kontrolka STOP 13 ) Teplota motoru V mezích, Varování přehřátí, Přehřátí (Při aktivitě je také rozsvícena červená kontrolka STOP 13 ) Brzdový tlak v 1. a 2.okruhu V mezích, Mimo rozsah Kontrolka Mimo rozsah je aktivní při tlaku < 7.0 bar nebo > 11.5 bar (Při aktivitě je také rozsvícena červená kontrolka STOP 13 ) Nedobíjí alternátor(y) Dobíjí, Nedobíjí 1.alternátor, Nedobíjí 2.alternátor, Nedobíjí Je-li vozidlo vybaveno jen jedním alternátorem, je nedobíjení indikováno kontrolkou Nedobíjí (Nedobíjení je navíc indikováno kontrolkou 20 pod horním okrajem přístrojového svazku, uvnitř bloku kontrolek) (Při aktivitě je také rozsvícena červená kontrolka STOP 13 ) Kontrolka OBD Neaktivní, Aktivní Podmínky aktivity kontrolky jsou definovány výrobcem motoru. Cruise-Control ( tempomat ) Přepínač 51 na panelu DWP Neaktivní, Aktivní V poli kontrolky je uvedena hodnota rychlosti, kterou Cruise- Control drží (je-li aktivní) Nastavení Cruise-Control zmáčknutí přepínače 51 směrem: k sobě za jízdy zvyšuje danou rychlost, (při zařazení N zvyšuje otáčky) od sebe snižuje danou rychlosti za jízdy, (při zařazení N snižuje otáčky) RESUME zatlačení objímky směrem k volantu nastavení současné nebo poslední předdefinované rychlosti Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 11 / 21

14 77% (brzdící moment retardéru) OFF nahoru - vypnutí Cruise-Control, zruší poslední předdefinovanou rychlost vozu Zrušení Cruise-Control lze také sešlápnutím plynového nebo brzdového pedálu. Účinek retardéru / Převod.stupeň Přepínač 51 na panelu DWP Jen pro retardér s rozhraním SAE 1939: Je-li retardér v činnosti, zobrazuje se číselná hodnota brzdného působení (v procentech účinnosti retardéru). V případě zapnutého tlačítka 30 je vypnuté nožní ovládání retardéru. Hodnota brzdného účinku: v poloze 0 je 0%, v poloze 1 je 40%, v poloze 2 je 70 %, v poloze 3 je 100 %. Polohy směrem dolů. Je-li zařazen neutrál, zobrazuje se bílá popiska N ; je-li zařazena zpátečka, zobrazuje se žlutá kontrolka s černou popiskou R. V ostatních situacích není zobrazen žádný symbol. Mlhová světla přední Přepínač 40 na panelu DWP Vypnuto, Zapnuto Při zapnutí potkávacích světel a vysunutí přepínače do polohy 1. Mlhová světla zadní Přepínač 40 na panelu DWP Vypnuto, Zapnuto Při zapnutí potkávacích světel a vysunutí přepínače do polohy 2. Smogová klapka Otevřena, Zavřena, Otvírání, Zavírání Ovládání je pomocí SEKA 30. Vyhřívání zrcátek, skla bočních dveří, čelního skla Vypnuto, aktivní viz ikona - vyhřívání bočních skel 1. dveří a čelního skla vypne po 5 minutách nebo s vypnutím klíčku (pro opětovné vyhřívání daných skel je třeba opět zapnout spínač 6) ECAS Neaktivní (vůz je v základní poloze), Vůz mimo základní polohu nahoru, dolů, Aktivní kneeling Při zavření dveří se vozidlo vrátí do základní polohy a do rychlosti 15 km/h má řidič možnost výškově nastavovat polohu. Funkce ECASU je blokována rychlostí vyšší než 15 km/h. Kontrolka se rozsvítí s 2 sekundovým zpožděním po aktivaci ECASU. Topení Vypnuto, Čerpadlo neaktivní, Čerpadlo chod, Topení chod Pokud je topení aktivováno při vypnutém klíčku je doba hoření 20 minut, pouze sepnutím tlačítka na bočním panelu řidiče.. Tlačítko na panelu DWP pro zapnutí topení je funkční pouze se zapnutým klíčkem. Dveře Zavřeny, Samoobsluha, Stop, Kočárek, Invalida, Nouze cestujících, Otevřeny, Nouzový ventil, Zámek Samoobsluha Po zmáčknutí tlačítka Samoobsluha se tlačítko prosvítí a řidiči se indikuje daná kontrolka na displeji a nad dveřmi nápis ZASTAVÍME. Po příjezdu do zastávky ři- Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 12 / 21

15 dič otvírá dané dveře. Dané dveře se automaticky otevřou po zmáčknutí tlačítka uvolnění dveří na panelu DWP. STOP Po zmáčknutí tlačítka STOP se řidiči indikuje daná kontrolka na displeji a nad dveřmi nápis ZASTAVÍME. Po příjezdu do zastávky řidič otvírá dveře a kontrolka zhasíná. Dané dveře se automaticky otevřou po zmáčknutí tlačítka uvolnění dveří na panelu DWP. Kočárek - Po zmáčknutí tlačítka Kočárek se řidiči rozsvítí na displeji kontrolka s daným symbolem a nad dveřmi nápis ZASTAVÍME. Po příjezdu do zastávky řidič otevře dané dveře pro nástup a výstup kočárků. Dveře se automaticky otevřou po zmáčknutí tlačítka uvolnění dveří na panelu DWP. Invalida - Po zmáčknutí tlačítka Invalida se řidiči rozsvítí na displeji kontrolka s daným symbolem a nad dveřmi nápis ZASTAVÍME. Po příjezdu do zastávky řidič otevře dané dveře pro nástup a výstup invalidů. Dveře se automaticky otevřou po zmáčknutí tlačítka uvolnění dveří na panelu DWP. Nouze cestujících prosvětlené tlačítko nad 2 až 5 dveřmi, v případě zmáčknutí se tlačítko nad dveřmi prosvítí a řidič bude upozorněn akustickým signálem. Po otevření dveří dané tlačítko zhasne. Otevřeny daná kontrolka indikuje na displeji otevření příslušných dveří v autobuse. Nouzový ventil indikuje na displeji nízký tlak vzduchu v daných dveřích. Zámek (Slouží pro uzamčení dveří, které jsou v havarijním stavu) Po zamčení dveří zámkem, se na displeji indikuje kontrolka zamčení dveří a jejich funkce jsou vypnuty. Pokud jsou dveře otevřeny a tlumená světla zapnuta, svítí nad všemi dveřmi vnější bílé světlo, to zhasne po rozjezdu autobusu. Řidič dveře zavírá přepínači na panelu DWP. Zavírání dveří je signalizováno rozsvícením vnitřního světla s nápisem NEVYSTUPOVAT a vnějšího červeného světla. Zavírání je doprovázeno zvukovou signalizací. Tlačítka otvírání dveří jsou za jízdy nefunkční. Klimatizace Neaktivní, Aktivní, Vychlazeno na požadovanou teplotu Blokování klimatizace: - při zamrzlém námrazovém čidle Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 13 / 21

16 - při změně stavu tlaku v soustavě - při vypnutém motoru Při zapnutí klimatizace se zapnou ventilátory přední výtopné skříně do polohy 1 Uvolnění samoobslužných dveří Neaktivní, Aktivní Kontrolka ve stavu Aktivní bliká Pro samoobslužnou volbu otevření dveří je třeba zmáčknout tlačítko 25 na panelu DWP. Při zastavení vozidla v zastávce se dané dveře, které indikovali požadavek samoobsluhy otevřou.,,neaktivní hasící zařízení Zvýšená teplota Aktivní hasicí zařízení hašení Porucha hasicího zařízení Retardér aktivní Omezení rychlosti do 50 km/h (dle specifikace) Při indikaci této kontrolky na DWP je max. rychlost omezena do 50 km/h. Omezení rychlosti se aktivuje spínačem 46 na DWP. Deaktivace je vypnutím spínače 46, sešlápnutím plynového pedálu do polohy kick-down nebo vypnutím klíčku do polohy Dočasné kontrolky Kontrolky informačního charakteru, které nejsou zobrazovány, pokud je příslušný signál neaktivní: Malá zásoba nafty Kontrolka je zobrazována v sloupcovém grafu Zásoba paliva Malá zásoba AdBlue Kontrolka je zobrazována v sloupcovém grafu Zásoba Ad- Blue Otevřené víko prostoru motoru Kontrolka je zobrazována za zádí siluety autobusu. Otevřené víko prostoru chladiče Kontrolka je zobrazována za zádí siluety autobusu. Aktivita termoline Kontrolka je zobrazována vpravo od siluety autobusu.,,aktivita zastávkové brzdy Zastávková brzda je aktivována, pokud jsou otevřeny 2. a ostatní dveře nebo vysunuta plošina pro invalidy. Deaktivace zastávkové brzdy se provede zavřením dveří nebo sešlápnutí ply- Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 14 / 21

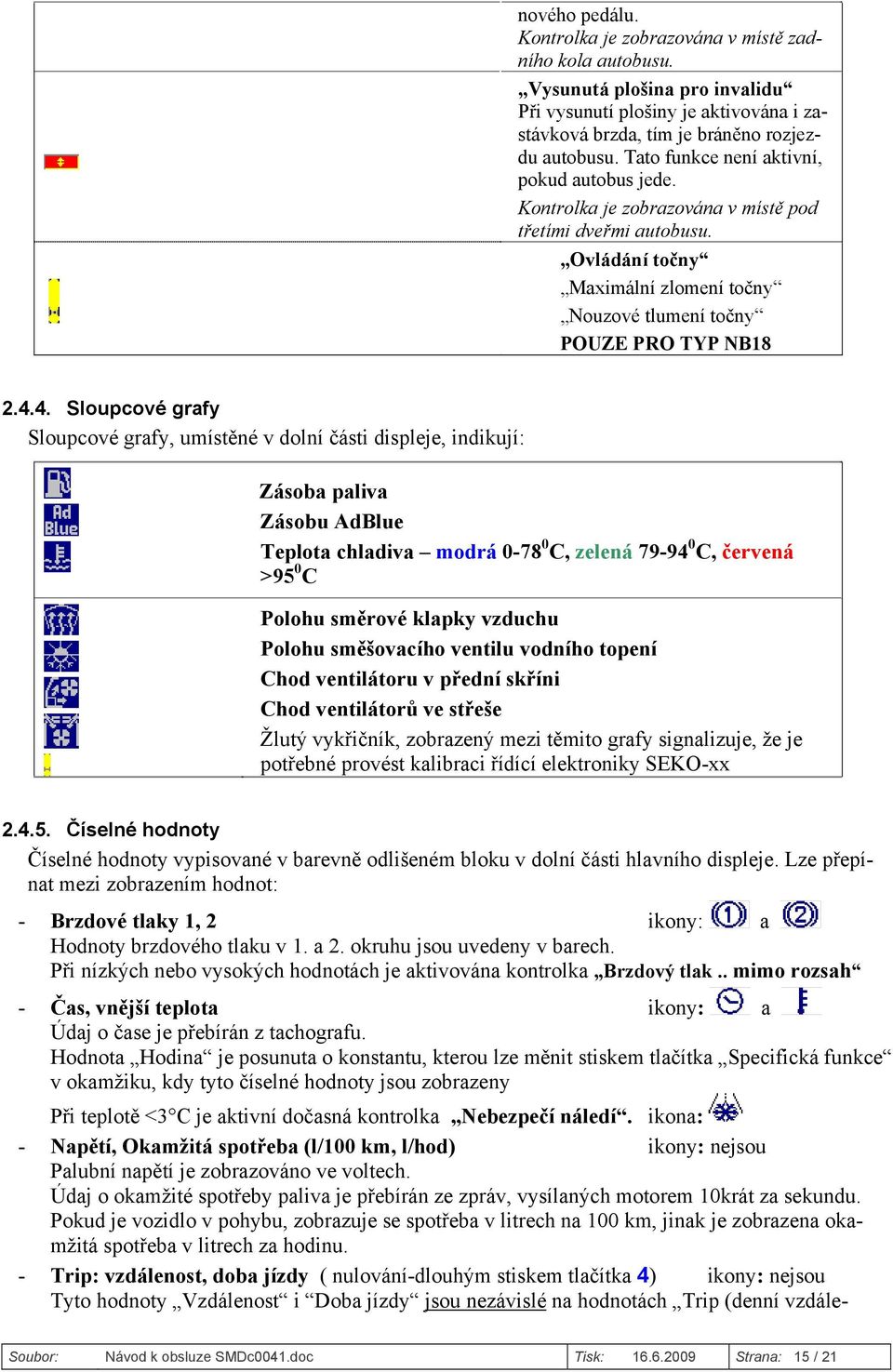

17 nového pedálu. Kontrolka je zobrazována v místě zadního kola autobusu.,,vysunutá plošina pro invalidu Při vysunutí plošiny je aktivována i zastávková brzda, tím je bráněno rozjezdu autobusu. Tato funkce není aktivní, pokud autobus jede. Kontrolka je zobrazována v místě pod třetími dveřmi autobusu.,,ovládání točny Maximální zlomení točny Nouzové tlumení točny POUZE PRO TYP NB Sloupcové grafy Sloupcové grafy, umístěné v dolní části displeje, indikují: Zásoba paliva Zásobu AdBlue Teplota chladiva modrá C, zelená C, červená >95 0 C Polohu směrové klapky vzduchu Polohu směšovacího ventilu vodního topení Chod ventilátoru v přední skříni Chod ventilátorů ve střeše Žlutý vykřičník, zobrazený mezi těmito grafy signalizuje, že je potřebné provést kalibraci řídící elektroniky SEKO-xx Číselné hodnoty Číselné hodnoty vypisované v barevně odlišeném bloku v dolní části hlavního displeje. Lze přepínat mezi zobrazením hodnot: - Brzdové tlaky 1, 2 ikony: a Hodnoty brzdového tlaku v 1. a 2. okruhu jsou uvedeny v barech. Při nízkých nebo vysokých hodnotách je aktivována kontrolka Brzdový tlak.. mimo rozsah - Čas, vnější teplota ikony: a Údaj o čase je přebírán z tachografu. Hodnota Hodina je posunuta o konstantu, kterou lze měnit stiskem tlačítka Specifická funkce v okamžiku, kdy tyto číselné hodnoty jsou zobrazeny Při teplotě <3 C je aktivní dočasná kontrolka Nebezpečí náledí. ikona: - Napětí, Okamžitá spotřeba (l/100 km, l/hod) ikony: nejsou Palubní napětí je zobrazováno ve voltech. Údaj o okamžité spotřeby paliva je přebírán ze zpráv, vysílaných motorem 10krát za sekundu. Pokud je vozidlo v pohybu, zobrazuje se spotřeba v litrech na 100 km, jinak je zobrazena okamžitá spotřeba v litrech za hodinu. - Trip: vzdálenost, doba jízdy ( nulování-dlouhým stiskem tlačítka 4) ikony: nejsou Tyto hodnoty Vzdálenost i Doba jízdy jsou nezávislé na hodnotách Trip (denní vzdále- Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 15 / 21

18 nost) čítaných tachografem a zobrazovaných v dolní řádku LCD-displeje 44. K nulování těchto hodnot slouží tlačítko 45; nulování hodnot Trip tachografu se provádí postupem popsaným v návodu k tachografu. - Trip: Průměrná rychlost, spotřeba na 100 km ( nulování-dlouhým stiskem tlačítka 4 ) - ikona: Průměrná rychlost v km/hod je vypočtená z hodnot Trip: vzdálenost, doba jízdy. Spotřeba v litrech/100km je vypočtená z hodnoty Trip: vzdálenost a celkové spotřeby paliva, sledované motorem - Diagnostika DM1 (týká se pouze zařízení s rozhraním SAE 1939) Pokud žádná řídící jednotka nevysílá žádnou informaci o aktuální chybě (tj. v řádku kontrolek diagnostiky není zobrazena žlutá nebo červená kontrolka), vypisuje se pouze malými písmeny identifikace pole hodnot DM1.. Pokud je aktivní alespoň jedna chyba, zobrazují se 3 řádky informací identifikujících právě zvolenou chybu. Pokud je chyb několik, stiskem tlačítka Specifická funkce mezi jejich identifikací postupně listovat. Řádky jsou: - DM1 pořadí vybrané chyby / celkový počet chyb - ECU jednotka s vybranou chybou (adresa, ikona:,,,,,, ) - SPN-FMI číselný kód chyby SPN je zobrazeno v šestnáctkové tvaru x..., FMI v desítkovém; více o diagnostických kódech v samostatném popisu DMx diagnostika. - IVTM -,,Tlaky v pneu zobrazeny číselné hodnoty tlaků v barech na jednotlivých kolech Hodnoty jsou získávány z řídících jednotek výhradně prostřednictvím rozhraní SAE Pokud některé hodnoty nejsou tímto způsobem dostupné, na řádku se zobrazují výchozí hodnoty. Funkce ovládacích tlačítek v této obrazovce Obrazovka přepíná na obrazovku Kamery Specifická funkce Předchozí / Následující při Čas, vnější teplota změní časový posun hodin; při Diagnostika DM1 přepne na další chybu jinak neaktivní přepínání pole číselných hodnot 2.5. Obrazovka Couvací kamera Zobrazuje pohled couvací kamery. Stiskem tlačítka Specifická funkce lze přes obraz couvací kamery zobrazit pomocné čáry indikující jízdní obrys vozidla a přímky pro snazší odhad vzdálenosti Obrazovka Servis Tato obrazovka je určena pouze pro servisní účely. Nesmí být použita při běžném silničním provozu!!! Na čtyřech obrazovkách zobrazuje aktuální hodnoty některých veličin: - Obrazovka Motor, Ostatní Motor t_chlad C teplota chladiva t_olej C teplota oleje Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 16 / 21

19 t_sani C t_okoli C p_olej kpa p_boost kpa krout.m. % mod k.m. [] akcel % rychl km/h otacky rpm napeti V diesel % AdBlue % teplota vzduchu v sacím potrubí (za turbem) teplota okolního vzduchu (na vstupu do sacího potrubí) tlak oleje plnící tlak kroutící moment vyjádřený v procentech referenčního KM režim řízení kroutícího momentu motoru, vyjádřený číslem: 0 volnoběh 1 akcelerátor 2 cruise-control 3 PTO (pomocný náhon) 4 omezení rychlosti 5 ASR 6 převodovka 7 ABS 8 omezení kr.mom. 9 řízení vysokých otáček 10 EBS vzdálený akcelerátor poloha akcelerátoru v procentech rychlost vozidla otáčky motoru napětí v síti vozidla (měřené na převodníku CAN7AI) zásoba paliva v procentech objemu nádrže zásoba Ad Blue v procentech objemu nádrže - Obrazovka Převodovka, Retardér, Spínače Převodovka Stup_akt aktuálně zařazený převodový stupeň (0 = neutrál, -1 = zpátečka) t_olej C teplota oleje p_olej kpa tlak oleje cerp.prevod. aktivita čerpadla převodovky prehr.prevod. přehřátí převodovky Retarder krout.m. % t_olej C Spínače low-idle kick-down prov.brzda spojka c-c + c-c - c-c resume c-c off kroutící moment vyjádřený v procentech referenčního KM teplota oleje stav spínače volnoběh stav spínače nucené řazení stav spínače provozní brzda stav spínače spojka stav spínače Cruise-Control PLUS stav spínače Cruise-Control MINUS stav spínače Cruise-Control RESUME stav spínače Cruise-Control OFF - Obrazovka Osvětlení, SEKO, Opotřebení brzdové obložení,,osvětlení zobrazuje funkci světel na vozidle, dané písmeno (A,B,C,D,E,F,G) indikuje poruchu daného světla Daná indikace světel v poruše je pouze informativní!!! SEKO kalibrace stisknutím tlačítka obrazovka 4 po dobu 4-5 sekund. Kalibrace je indikována symbolem. Brzdové obložení - Indikace sjetí opotřebení brzdového obložení popřípadě poruchu vedení u daného kola. Opotřebení brzdového obložení je zobrazováno v jednotkách 10-2 V. Hodnota nové brzdové obložení Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 17 / 21

20 420 sjeté brzdové obložení 0 50 a 450 porucha vedení brzdového obložení - Obrazovka Dveře a poruchy točny Dveře - Indikace koncových spínačů dveří, spínačů silové regulace dveří, zámků a nouzí. Aktivita je indikována symbolem. Poruchy točny Aktivita poruchy je indikována symbolem. 1) nepřijímá se informace o rychlosti 2) v systému je nízký tlak vzduchu 3) porucha snímače natočení točny 4) snímač točny nad kalibrovaným rozsahem 5) snímač točny pod kalibrovaným rozsahem 6) snímač servořízení nad kalibrovaným rozsahem 7) snímač servořízení pod kalibrovaným rozsahem 8) systém nepracuje v automatickém režimu (je v ručním nebo kalibračním) Funkce ovládacích tlačítek v této obrazovce Obrazovka přepíná na obrazovku Kontrolky Specifická funkce neaktivní Předchozí / Následující přepínání stránek Omezení, blokování, podmínky... - Přidržení elektrického odpojovače ZR2 blokuje po dobu 90 sekund po vypnutí klíčku vypnutí elektrického odpojovače. - Omezení otáček při otevření dveří Dokud jsou otevřeny 1. dveře, vysílá jednotka ZR2 požadavek na omezení maximálních otáček motoru na 1450 rpm. U ostatních dveří omezení na 800 rpm. (Při zavření všech dveří jsou volnoběžné otáčky neomezené do maximální hodnoty otáčkoměru tedy 3000 rpm.) - Signál ECAS Vozidlo mimo základní polohu Signál rozsvítí kontrolku s 2 sekundovým zpožděním po aktivaci signálu (brání problikávání kontrolky při rychlejší jízdě na nerovné vozovce). - Automatické přepnutí na pohled couvací kamery Pokud je instalována couvací kamera, při zařazení rychlostního stupně Zpět se automaticky přepne na obrazovku Kamera. Při vyřazení stupně Zpět se obnoví původní zobrazení - Blokování rozjezdu Pokud je aktivována zastávková brzda Pokud je vysunutá plošina pro invalidu Pokud jsou otevřeny dveře - Nastavení výšky volantu Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 18 / 21

21 Je možné pouze při zastaveném vozidle přepínačem 32 na panelu DWP. - Nastavení jasu displeje Nastavení jasu displeje lze provést přepínačem SET na ovládací páce 51 modulu DWP. Stisknutím tlačítka SET se začnou zobrazovat hodnoty jasu od 10 až 250. V případné snížení jasu lze opětovným stisknutím tlačítka, hodnoty se začnou snižovat zpětně od 250 do 10. Nastavení jasu displeje je možné pouze se zapnutým klíčkem. - Stěrače ostřik čelního skla Při zapnutí ostřiku čelního skla delším jak 1s se zapnou stěrače po dobu 6s. - Možnosti zapnutí osvětlení cestujících (bez zapnutí klíčku, pouze el. odpojovač) 1) Osvětlení cestujících spínač 42 lze zapnout pouze s se zapnutým spínačem osvětlení řidiče 41, pokud je panel DWP neaktivní (není ikona 1. dveří ). Vypnout tento spínač 42 lze bez omezení vypnutí předchozího spínače 41. 2) Pokud je panel DWP aktivní (zobrazená ikona 1. dveří) je možné spínač 42 spínat bez omezení - Start zepředu není sepnutý nouzový spínač pokud se netočí motor pokud je zařazený N zavřená víka chladiče a motoru klíček v poloze 2 - Start zezadu není sepnutý nouzový spínač pokud se netočí motor pokud je zařazený N klíček v poloze 2 zatažená ruční brzda - Dálkové ovládání 1. dveří zařízení je funkční pouze s vypnutým vypínačem elektrického odpojovače - Ovládání dveří - 1. až 5. dveře lze ovládat při nastartovaném motoru poloha klíčku 3, také při poloze klíčku 2, pokud je v soustavách dostatek vzduchu - pouze 1. dveře je možno ovládat i 30 minut po vypnutí klíčku - po vypnutí klíčku sepne odlučovač vody ze vzduchu po dobu 3s pro vzduchojem 4. okruhu - Přečerpání chladící kapaliny do expanzní nádoby - zavřen ventil topení - klíček poloha 2 - motor se netočí - zapnutí tl. pro přečerpávání chlad. kap. - Plošina v případě poruchy snímače plošiny je možné dveře uzamknout zámkem tím budou od staveny z provozu Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 19 / 21

22 - Haldex Funkce Haldexu 3 s zapnuto a 45 s vypnuto. - Pokud je napětí ve vozidle nižší než 21,2 V jsou blokovány tyto funkce: - osvětlení řidiče a cestujících 2. stupeň - hoření naftového topení - klimatizace - topení pření výtopné skříně - ventilátory - Vyhlášení zastávky: - lze pomocí pedálu u řidiče - změna zastávky dopředu/dozadu pomocí spínače 33 na panelu DWP Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 20 / 21

23 Rozložení kontrolek: (meziřádek) : ZR2,MOK,DM1 M11,M12,M13,M14,M21,M22,M23 77% (brzdící moment retardéru) POUZE PRO TYP NB 18 Pole hodnot: Čas, Teplota vně Napětí, Aktuální spotřeba Nebezpečí náledí Ujetá vzdálenost a doba jízdy Průměrná rychlost, spotřeba na 100 km (od nulování tlačítkem 45 ) DM1 Diagnostika DM1,,,, ECU jednotka s vybranou chybou (adresa, ikona) IVTM indikace tlaku v pneumatikách Tlak brzd 1, Tlak brzd 2 bargraf bargraf Soubor: Návod k obsluze SMDc0041.doc Tisk: Strana: 21 / 21

24 NB12 E4 LIST 25 v MU NB12 E4 LIST 24 v MU NB12 E4 LIST 23 v MU NB12 E4 LIST 22 v MU NB12 E4 LIST 21 v MU NB12 E4 LIST 20/1 v NB12 E4 LIST 19 v ZR2-DB,MU 11 TOPOGRAFIE SBĚRNIC 18 LIST NB12 E4 LIST 16/2 v INFORMAČNÍ SYSTÉM - ETHERNET NB12 E4 LIST 16/1 v NB12 E NB12 E4 LIST 14 v NB12 E4 LIST 13 v NB12 E4 LIST 12 v NB12 E4 LIST 11 v NB12 E4 LIST 10 v NB12 E4 LIST 9 v NB12 E4 LIST 8 v NB12 E4 LIST 7 v NB12 E4 LIST 6 v NB12 E4 LIST 5 v NB12 E4 LIST 4 v NB12 E4 LIST 3 v NB12 E4 LIST 2 v NB12 E4 LIST 1 v POZ DATUM TYP LIST VYDÁNÍ RÁM INDE ZMĚNA DATUM PODPIS V Kopecký O. SOR Libchavy,s.r.o. Zpracováno firmou ELBAS,s.r.o. INFORMAČNÍ SYSTÉM - ETHERNET IVTM,KLIMA ŘIDIČE,LEDNIČKA SIGNALIZACE CESTUJÍCÍCH OVLÁDÁNÍ DVEŘÍ,OSVĚTL.DVEŘÍ,ZASTÁV.BRZDA STROPNÍ VENTILÁTORY,STROPNÍ OSVĚTL.,HODINY CEST.,VYHŘ.SKEL,ZÁSUVKY AUTOM.PŘEVODOVKA ZF-RETARDÉR,CHLAZENÍ PŘEVOD. ECAS KNEELING TOPENÍ CEST.PROST.TERMOSTAT,OZVUČ.SOUPRAVA,NEZÁV.TOPENÍ,ZPĚT.ZRCÁTKA ABS/ASR SECO 30,PŘEDNÍ SKŘÍŇ,SMOG.KLAPKA,OHŘEV SEDADLA ŘIDIČE,BRZD.OBLOŽ., SPÍN.- VZDUCH.FILTRU,HLADINY CHLAD.KAPAL.,CENTRÁL.MAZÁNÍ VNĚJŠÍ OSVĚTLENÍ, SNÍM.TLAKU 1.A 2.OKRUHU, HOUKAČKA, PLOVÁK, AKUST.SIGN. COUVÁNÍ, TAŽNÉ ZŘÍZENÍ,HALDE TACHOGRAF,WAYLOGER ELEKTRONIKA MOTORU,SCR,NOx1,SPÍN.-VÍKA MOT.,CHLAZENÍ,PRUŽ.BRZDY, ŽHAV.MOT., OHŘEV PALIVA MOT. ZDROJOVÁ SOUPRAVA,SPÍN.EL.ODPOJ.,SPÍN.NOUZE CAN TPL DM1-VNĚJŠÍ TEPL., RELÉ 34-15/54 DWP,KLÁVESNICE,KAMERY OBVODY-SESTAVY TYP SKUPINA NÁZEV NB12 E EL.SCHÉMA SESTAVA vypracoval KOPECKÝ schválil HUBÁČEK LIST 1 datum datum LISTŮ 1

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48 NB12E4 LIST 55 v NB12E4 LIST 54 v NB12E4 LIST 53 v NB12E4 LIST 52/2 v NB12E4 LIST 52/1 v NB12E4 LIST 51 v NB12E4 LIST 50 v NB12E4 LIST 49 v NB12E4 LIST 48 v NB12E4 LIST 47 v NB12E4 LIST 46 v NB12E4 LIST 45/2 v NB12E4 LIST 45/1 v NB12E4 LIST 44 v NB12E4 LIST 43 v NB12E4 LIST 42 v NB12E4 LIST 41 v NB12E4 LIST 40 v NB12E4 LIST 39 v LIST LIST NB12E4 LIST 36 v NB12E4 LIST 35 v NB12E4 LIST 34/2 v NB12E4 LIST 34/1 v NB12E4 LIST 33 v NB12E4 LIST 32 v NB12E4 LIST 31 v POZ DATUM TYP LIST VYDÁNÍ RÁM INDE ZMĚNA DATUM PODPIS V Kopecký O. SVORKOVNICE EL. SVAZKŮ-pedálů,výtopné skříně SVORKOVNICE EL. SVAZKŮ-dveře 1,2,3,4 SVORKOVNICE EL. SVAZKŮ-panelu motor SVORKOVNICE EL. SVAZKŮ-podv.-2,napáj.zadn.panelu dveří,ecas-kneeling SVORKOVNICE EL. SVAZKŮ-panelu dveeří 4 SVORKOVNICE EL. SVAZKŮ-střechy-dveře 3,4 SVORKOVNICE EL. SVAZKŮ-panelu dveří 2,3 SVORKOVNICE EL. SVAZKŮ-dveře1,2, úprava kabelu IVTM SVORKOVNICE EL. SVAZKŮ-střecha-přední část,levá část SVORKOVNICE EL. SVAZKŮ-panelu řidič SVORKOVNICE EL. SVAZKŮ-panelu řidič SVORKOVNICE EL. SVAZKŮ-podvozku-1,podvozku-přední část SVORKOVNICE EL. SVAZKŮ-panelu propojení,kabelu mazací pumpy SVORKOVNICE EL. SVAZKŮ-ABS,DWP,ovlád.panelu řidiče SVORKOVNICE EL. SVAZKŮ-panelu elekronik ZADNÍ PANEL-ŠTÍTEK POJISTEK PŘEDNÍ PANEL-ŠTÍTEK POJISTEK PANEL DVEŘÍ 4 PANEL DVEŘÍ 2, PANEL POJISTEK SOR Libchavy,s.r.o. Zpracováno firmou ELBAS,s.r.o. SVORKOVNICE EL. SVAZKŮ-motor-elektronika,motoru,podv.-3 SVORKOVNICE EL. SVAZKŮ-panelu motor ZADNÍ PANEL-MOTOR PŘEDNÍ PANEL-ŘIDIČ PANEL ELEKTRONIK PRACOVIŠTĚ ŘIDIČE OBVODY-SESTAVY TYP SKUPINA NÁZEV NB12 E EL.VÝBAVA PANELU SESTAVA vypracoval KOPECKÝ schválil HUBÁČEK LIST 1 datum datum LISTŮ 2

49 NB12E4 LIST 59 v SVORKOVNICE EL. SVAZKŮ-brzd.obložení,klima-MOLPÍR,cerntrální mazání,coj 61 LIST NB12E4 LIST 57 v SVORKOVNICE EL. SVAZKŮ-reflektorů,SCR,střechy-kamery NB12E4 LIST 56 v SVORKOVNICE EL. SVAZKŮ-střešních ventilátorů,tlačítek POZ DATUM TYP LIST VYDÁNÍ RÁM OBVODY-SESTAVY ZMĚNA TYP SKUPINA SOR Libchavy,s.r.o. Zpracováno firmou ELBAS,s.r.o. INDE DATUM PODPIS V Kopecký O. NÁZEV EL.VÝBAVA PANELU NB12 E SESTAVA vypracoval KOPECKÝ schválil HUBÁČEK LIST 2 datum datum LISTŮ 2

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80 OZNAČENÍ NÁZEV NB12 E A RELÉ DÁLKOVÝCH SVĚTEL RELÉ TLUMENÝCH SVĚTEL RELÉ VNĚJŠÍHO OSVĚTLENÍ RELÉ MLHOVEK RELÉ ZADNÍCH MLHOVEK RELÉ 15/54 - PŘEDNÍ EL.PANEL RELÉ SVORKY 58 - PŘEDNÍ EL.PANEL RELÉ AKUSTICKÉ HOUKAČKY RELÉ SVĚTELNÉ HOUKAČKY RELÉ STROPNÍCH SVĚTEL - ŽÁROVKY RELÉ STROPNÍCH SVĚTEL - ZÁŘIVKY RELÉ TOPENÍ ŘIDIČE, TOP. CEST - 3. BĚH RELÉ TOPENÍ CESTUJÍCÍCH - 1. BĚH RELÉ TOPENÍ CESTUJÍCÍCH - 2. BĚH RELÉ SPÍNACÍCH HODIN NEZÁVISLÉHO TOPENÍ RELÉ PŘEDVOLBY - PŘEDNÍ SKŘÍŇ RELÉ PŘEDVOLBY - STROPNÍ VENTILÁTORY RELÉ HLADINY CHLAD.KAPALINY RELÉ SIGNALIZACE CESTUJÍCÍCH RELÉ OTEVŘENÍ DVEŘÍ RELÉ BEZPEČNOSTI 1.DVEŘÍ RELÉ BEZPEČNOSTI 2.DVEŘÍ RELÉ RYCHLOSTNÍ - BLOKOVÁNÍ DVEŘÍ RELÉ ČASOVÉ - 5s RELÉ KANÁLŮ KLIMATIZACE (BODOVÉ OSVĚTLENÍ) RELÉ VYP. RET. OD RYCHL.RELÉ A PED. PLYNU RELÉ ODPÍNÁNÍ RETARDÉRU PŘI ABS RELÉ KONTROLKY RETARDÉRU TELMA RELÉ BRZDOVÝCH SVĚTEL RELÉ COUVACÍCH SVĚTEL RELÉ STOP MOTORU CUMMINS RELÉ OHŘEVU FILRTU PALIVA MOTORU RELÉ ČASOVÉ - SNÍŽENÍ OTÁČEK PŘEDNÍ SKŘÍNĚ-PWM RELÉ SPOJKY KLIMATIZACE ŘIDIČE RELÉ 15/54-ZADNÍ EL.PANEL RELÉ KONTROLKY SIGNALIZACE - ZASTAVÍME RELÉ STARTU MOTORU 37 RELÉ EL. ODPOJOVAČE RELÉ ODPÍNÁNÍ VNĚJŠÍHO OVLÁDÁNÍ 1.DVEŘÍ RELÉ ČASOVÉ -VYHŘÍVÁNÍ SKLA 1.DVEŘÍ RELÉ ČASOVÉ -VYHŘÍVÁNÍ ČELNÍHO SKLA RELÉ VYHŘÍVÁNÍ SKLA 1.DVEŘÍ RELÉ 1.STUPNĚ RETARD. RELÉ OSTŘIKU REFLEKTORŮ RELÉ AUDIO / VIDEO RELÉ NAPÁJENÍ AUTOM.PŘEVOD. VOITH RELÉ BLOKOVÁNÍ ROZJEZDU RELÉ ČERPADLA OLEJE IND. ZMĚNA DATUM PODPIS NÁZEV SKUPINA V KOPECKÝ SOR LIBCHAVY, s.r.o Zpracováno firmou ELBAS, s.r.o LEGENDA VYPRACOVAL KOPECKÝ SCHVÁLIL HUBÁČEK DATUM DATUM /28

81 OZNAČENÍ NÁZEV NB12 E RELÉ É OSVĚTLENÍ Á Ý KANÁLŮ Ě RELÉ BRZD.SVĚTEL - ALLISON RELÉ NEUTRÁLU RELÉ ŘAZENÍ - ALLISON RELÉ STROPNÍCH VENTILÁTORŮ -1.BĚH RELÉ STROPNÍCH VENTILÁTORŮ -2.BĚH RELÉ VODY V PALIVU RELÉ ALTERNÁTORU ZÁSUVKA PŘENOS. SVÍTILNY - ZADNÍ ROZVADĚČ 57 ZÁSUVKA ZAPALOVAČE /PŘENOSNÉ SVÍTILNY RELÉ SVĚTLA SBĚRAČE RELÉ RUČNÍ BRZDY RELÉ VENTILŮ PLYNOVÝCH LÁHVÍ RELÉ VENTILU FALCON RELÉ VÍKA MOTORU RELÉ TLAČÍTKA STARTU MOT RELÉ FUNKCE RETARD. / MOTOR BRZDY 65 STYKAČ ŽHAVENÍ 66 STYKAČ VYHŘÍVÁNÍ SKLA SPÍNACÍ SKŘÍŇ B.E.P. - TELMA RELÉ POVOLENÍ STARTU MOT STYKAČ STARTÉRU CUMMINS RELÉ NAPÁJENÍ MOT. CUMMINS RELÉ TOPENÍ DVEŘÍ - 1. BĚH RELÉ TOPENÍ DVEŘÍ - 2. BĚH STARTOVACÍ AKUMULÁTOROVÉ BATERIE 74 STARTÉR 75 STARTOVACÍ ZÁSUVKA 76 1.ALTERNÁTOR 77 2.ALTERNÁTOR 78 MECHANICKÝ ODPOJOVAČ BATERIÍ 79 ELEKTRICKÝ ODPOJOVAČ BATERIÍ 80 TLAČÍTKO STOP U MOTORU 81 TLAČÍTKO START U MOTORU 82 TLAČÍTKA AKUST. SIGNAL. CEST. - ZASTAVÍME 83 TLAČÍTKA SIGNALIZACE KOČÁREK 84 TLAČÍTKA SIGNALIZACE INVALIDA - VNITŘNÍ 85 TLAČÍTKA SIGNALIZACE INVALIDA - VNĚJŠÍ 86 TLAČÍTKA SAMOOBSL.OTEVŘ. DVEŘÍ - VNĚJŠÍ 87 TLAČÍTKA SAMOOBSL.OTEVŘ. DVEŘÍ - VNITŘNÍ 88 TLAČÍTKO MENU LISTOVÁNÍ OBRAZOVKY 89 TLAČÍTKO MENU CHYBY TLAČÍTKO DIAGNOSTIKY MOTORU CUMMINS TLAČÍTKO OSTŘIKOVAČE REFLEKTORŮ TLAČÍTKO ABS-OFF ROAD TLAČÍTKO ASR-TRACTION MODE SPÍNAČ NOUZE 95 SPÍNAČ ELEKTRICKÉHO ODPOJOVAČE BATERIÍ IND. ZMĚNA DATUM PODPIS NÁZEV SKUPINA V KOPECKÝ SOR LIBCHAVY, s.r.o Zpracováno firmou ELBAS, s.r.o LEGENDA VYPRACOVAL KOPECKÝ SCHVÁLIL HUBÁČEK DATUM DATUM /28

82 OZNAČENÍ NÁZEV NB12 E4 96 SPÍNAČ É ÁVAROVNÝCH Ý SVĚTEL Ě SPÍNAČ HLAVNÍCH SVĚTEL SPÍNAČ PŘEDNÍCH MLHOVEK SPÍNAČ ZADNÍCH MLHOVEK SPÍNAČ COUVACÍCH SVĚTEL SPÍNAČ BRZDOVÝCH SVĚTEL SPÍNAČ NEUTRÁLU SPÍNAČ SPOJKY 104 SPÍNAČ VÍKA MOTORU - BLOKOVÁNÍ STARTU SPÍNAČ VÍKA MOTORU - OSVĚTL. MOTORU SPÍNAČ NOUZE 1.DVEŘÍ 107 SPÍNAČ NOUZE 2.DVEŘÍ 108 SPÍNAČ NOUZE 3.DVEŘÍ 109 SPÍNAČ NOUZE 4.DVEŘÍ 110 SPÍNAČ OVLÁDÁNÍ KLAPKY 111 SPÍNAČ OVLÁDÁNÍ KOHOUTU 112 SPÍNAČ SMOGOVÉ KLAPKY PŘEDN.TOPENÍ 113 SPÍNAČ VENT. PŘED.TOP. A VENT. PŘÍSTR. DESKY SPÍNAČ VENTILÁTORŮ PŘED.TOPENÍ - 3.STUPEŇ SPÍNAČ PŘEDEHŘEVŮ - TERMOLINE SPÍNAČ VENTILÁTORŮ ŘIDIČE SPÍNAČ OVLÁDÁNÍ 1.DVEŘÍ 118 SPÍNAČ OVLÁDÁNÍ 2.DVEŘÍ 119 SPÍNAČ OVLÁDÁNÍ 3.DVEŘÍ 120 SPÍNAČ OVLÁDÁNÍ 4.DVEŘÍ SPÍNAČ VNĚJŠÍHO OVLÁDÁNÍ DVEŘÍ SPÍNAČ VÍKA CHLADIČE - BLOKOVÁNÍ STARTU 123 SPÍNAČ UVOLNĚNÍ /ZASTAVÍME 124 SPÍNAČ PRŮJEZD SPÍNAČ BODOVÉHO OSVĚTLENÍ KANÁLŮ SPÍNAČ VYPÍNÁNÍ NOŽNÍHO OVL.RETARDÉRU SPÍNAČ MOTOROVÉ BRZDY TLAČÍTKO OMEZENÍ RYCHLOSTI-50km SPÍNAČ STŘEŠNÍCH VENTILÁTORŮ 130 SPÍNAČ STROPNÍCH SVĚTEL 131 SPÍNAČ OSVĚTLENÍ PROSTORU ŘIDIČE 132 SPÍNAČ OSVĚTLENÍ TRANSPARENTŮ 133 SPÍNAČ VYHŘÍVÁNÍ SKEL 134 SPÍNAČ VYHŘÍVÁNÍ ZPĚTNÝCH ZRCÁTEK 135 SPÍNAČ VYHŘÍVÁNÍ SEDAČKY SPÍNAČ 2. NEZÁVISLÉHO TOPENÍ / ČERPADLA SPÍNAČ NEZÁVISLÉHO TOPENÍ / ČERPADLA 138 SPÍNAČ UZÁVĚRU VODY V TOPENÍ SPÍNAČ EL.MAG.VENTILU TOPENÍ SPÍNAČ VÝMĚNÍKŮ TOPENÍ CESTUJÍCÍCH SPÍNAČ KLIMATIZACE ŘIDIČE SPÍNAČ OHŘEVU SCHODU DVEŘÍ SPÍNAČ ZASTÁVKOVÉ BRZDY IND. ZMĚNA DATUM PODPIS NÁZEV SKUPINA V KOPECKÝ SOR LIBCHAVY, s.r.o LEGENDA Zpracováno firmou ELBAS, s.r.o VYPRACOVAL KOPECKÝ SCHVÁLIL HUBÁČEK DATUM DATUM /28

83 OZNAČENÍ NÁZEV NB12 E4 144 SPÍNAČ É ÁOMEZOVAČE Ý RYCHLOSTI Ě SPÍNAČ UZAVÍRÁNÍ SCHRÁN PŘEPÍNAČ ŘAZENÍ ECAS - PŘEPÍNAČ NAHORU / DOLŮ ECAS - PŘEPÍNAČ VYROUNÁNÍ ECAS - PŘEPÍNAČ KNEELING SPÍNAČ ZVEDÁNÍ SPÍNAČ NAKLÁPĚNÍ SPÍNAČ PLOŠINY SPÍNAČ EL. ROLETEK ŘIDIČ SPÍNAČ LEDNIČKY SPÍNAČ ZÁMKŮ KŘÍDEL DVEŘÍ SPÍNAČ VYŘAZENÍ - ALLISON SPÍNAČ BLOKOVÁNÍ TOČNY PÁČKA RETARDÉRU 159 CRUIS CONTROL 160 UZAMYKÁNÍ VOLANTU TLAKOVÝ SPÍNAČ 1. ST. RETARD. TLAKOVÝ SPÍNAČ 2. ST. RETARD. TLAKOVÝ SPÍNAČ 3. ST. RETARD. TLAKOVÝ SPÍNAČ ŘAZENÍ AUT.PŘEVOD. VOITH TLAKOVÝ SPÍNAČ NÁDOBY HASIDLA TLAK. SPÍNAČ PRUŽINOVÉ BRZDY (PARKOVACÍ) TLAKOVÝ SNÍMAČ 3. BRZDOVÉHO OKRUHU TLAKOVÝ SNÍMAČ 1. BRZDOVÉHO OKRUHU 170 TLAKOVÝ SNÍMAČ 2. BRZDOVÉHO OKRUHU TLAKOVÝ SPÍNAČ KLIMATIZACE ŘIDIČE SNÍMAČ VNĚJŠÍ TEPLOTY SNÍMAČE BRZDOVÉHO OBLOŽENÍ 174 SNÍMAČ PEDÁLU PLYNU 175 SNÍMAČE VÝŠKY ECAS WABCO 176 SNÍMAČ OTÁČEK KOLA A1 / L 177 SNÍMAČ OTÁČEK KOLA A1 / R 178 SNÍMAČ OTÁČEK KOLA A2 / L 179 SNÍMAČ OTÁČEK KOLA A2 / R 180 SNÍMAČ TACHOGRAFU 181 SPÍNAČ PODTLAKU FILTRU SÁNÍ MOTORU ČIDLO TEPLOTY PROSTORU MOTORU ČIDLO HLADINOMĚRU CHLADÍCÍ KAPALINY 184 ČIDLO VODY VE FILTRU PALIVA 185 PLOVÁK PALIVOMĚRU SNÍMAČ RUČNÍ PLOŠINY TLAKOVÝ SPÍNAČ VYPNUTÍ ECAS SNÍMAČ KONTR.TEPLOTY OLEJE PŘEVODOVKY SNÍMAČ - VLHKOST/TEPLOTA MOTORU SNÍMAČ TLAKU PLYNU-FOGMAKER PŘEPÍNAČE VALCE 1.DVEŘÍ IND. ZMĚNA DATUM PODPIS NÁZEV SKUPINA V KOPECKÝ SOR LIBCHAVY, s.r.o LEGENDA Zpracováno firmou ELBAS, s.r.o VYPRACOVAL KOPECKÝ SCHVÁLIL HUBÁČEK DATUM DATUM /28

84 OZNAČENÍ NÁZEV NB12 E4 192 PŘEPÍNAČE É Á VALCE Ý 2.DVEŘÍ Ě 193 PŘEPÍNAČE VALCE 3.DVEŘÍ 194 PŘEPÍNAČE VALCE 4.DVEŘÍ 195 SNÍMAČ HLADINA/TEPLOTA - SCR 196 SNÍMAČ TEPLOTY IN - SCR 197 SNÍMAČ TEPLOTY OUT - SCR SNÍMAČ POHYBU KŘÍDEL DVEŘÍ POTENCIOMETR / ČIDLO TERMOSTATU PROSTOROVÝ TERMOSTAT 201 ODPOROVÝ BLOK ELEKTRONIKY MOTORU ZÁMRAZOVÝ TERMOSTAT KLIMATIZACE ŘIDIČE ŽHAVENÍ MOTORU TEPELNÝ SPÍNAČ OLEJE PŘEVODOVKY POTENCIOMETR - PŘEDNÍ SKŘÍŇ MIKROSPÍNAČ SMOGOVÉ KLAPKY POTENCIOMETR PŘÍPOSLECHU OSVĚTLENÍ VODOZNAKU 209 HLAVNÍ SVĚTLOMETY DÁLKOVÁ SVĚTLA 210 HLAVNÍ SVĚTLOMETY TLUMENÁ SVĚTLA 211 OBRYSOVÁ PŘEDNÍ SVĚTLA - L 212 OBRYSOVÁ ZADNÍ SVĚTLA - L 213 OBRYSOVÁ PŘEDNÍ SVĚTLA - P 214 OBRYSOVÁ ZADNÍ SVĚTLA - P 215 PŘEDNÍ MLHOVÁ SVĚTLA 216 ZADNÍ MLHOVÁ SVĚTLA 217 BOČNÍ OBRYSOVÉ SVÍTILNY - L 218 BOČNÍ OBRYSOVÉ SVÍTILNY - P 219 OSVĚTLENÍ SPZ 220 SMĚROVÁ SVĚTLA PŘEDNÍ - L 221 SMĚROVÁ SVĚTLA BOČNÍ - L 222 SMĚROVÁ SVĚTLA ZADNÍ - L 223 SMĚROVÁ SVĚTLA PŘEDNÍ - P 224 SMĚROVÁ SVĚTLA BOČNÍ - P 225 SMĚROVÁ SVĚTLA ZADNÍ - P 226 COUVACÍ SVĚTLA 227 BRZDOVÁ SVĚTLA TŘETÍ BRZDOVÉ SVĚTLO OSVĚTLENÍ 5.DVEŘÍ OSVĚTLENÍ MOTORU OSVĚTLENÍ SCHRÁN OSVĚTLENÍ PROSTORU ŘIDIČE 233 OSVĚTLENÍ PROSTORU CESTUJÍCÍCH 234 OSVĚTLENÍ 1.DVEŘÍ 235 OSVĚTLENÍ 2.DVEŘÍ 236 OSVĚTLENÍ 3.DVEŘÍ 237 OSVĚTLENÍ 4.DVEŘÍ 238 NADEDVEŘNÍ VÝSTRAHY VNITŘNÍ 239 NADEDVEŘNÍ VÝSTRAHY VNĚJŠÍ IND. ZMĚNA DATUM PODPIS NÁZEV SKUPINA V KOPECKÝ SOR LIBCHAVY, s.r.o LEGENDA Zpracováno firmou ELBAS, s.r.o VYPRACOVAL KOPECKÝ SCHVÁLIL HUBÁČEK DATUM DATUM /28

85 OZNAČENÍ NÁZEV NB12 E4 240 OSVĚTLENÍ É Á KANÁLŮ Ý Ě OSVĚTLENÍ 1.DVEŘÍ-STROPNÍ DENNÍ SVĚTLO OSVĚTLENÍ SBĚRAČE KOMPRESOROVÁ JEDNOTKA KLIMATIZACE ČERPADLO A VENTIL VODY KLIMATIZACE VENTILÁTOR KLIMATIZACE ŘIDIČE VENTILÁTOR ŘIDIČE VENTILÁTORY NA PŘÍSTROJOVÉ DESCE 249 VENTILÁTORY PŘEDNÍ SKŘÍNĚ 250 MOTOREK SMOGOVÉ KLAPKY PŘEDN.TOPENÍ 251 MOTOREK VENTILU PŘEDN.TOPENÍ 252 MOTOREK KLAPKY PŘEDN.TOPENÍ 253 HOUKAČKA AKUSTICKÁ 254 OSTŘIKOVAČ ČELNÍHO SKLA OSTŘIKOVAČ REFLEKTORŮ MOTOREK STĚRAČE MOTOR HYDROGENERÁTORU PLOŠINY ČERPADLO OLEJE PŘEVODOVKY MOTOREK EL. ROLETEK ZPĚTNÁ ZRCÁTKA - L 261 ZPĚTNÁ ZRCÁTKA - P 262 VYHŘÍVÁNÍ ZPĚTNÉHO ZRCÁTKA - L 263 VYHŘÍVÁNÍ ZPĚTNÉHO ZRCÁTKA - P 264 STŘEŠNÍ VENTILÁTORY 265 VÝMĚNÍKY TOPENÍ CESTUJÍCÍCH 266 VYHŘÍVANÁ SEDAČKA ŘIDIČE 267 VYHŘÍVANÍ ČELNÍHO SKLA 268 VYHŘÍVANÍ SKLA 1.DVEŘÍ 269 SPÍNACÍ HODINY NEZÁVISLÉHO TOPENÍ 270 NEZÁVISLÉ TOPENÍ 271 ČERPADLO NEZÁVISLÉHO TOPENÍ 272 SUŠIČ VZDUCHU 273 OHŘEV FILTRU PALIVA MOTORU OHŘEV 2.FILTRU PALIVA MOTORU KAMERA COUVÁNÍ NEZÁVISLÉ TOPENÍ - 2 OHŘEV FILTRU - SCR STABIL.ZDROJ 5V PLYNOVÉ LÁHVE VÝMĚNÍKY TOPENÍ DVEŘÍ ČERPADLO 2. NEZÁVISLÉHO TOPENÍ REPRO AKUST.SIGNALIZACE SPÍNAČ BEZPEČNOSTNÍ KLADÍVKO PŘEDEHŘ.FILTRŮ PALIVA TOPENÍ TERMOLINE PŘEDEHŘ.FILTRŮ PALIVA MOTORU RELÉ PŘEDEHŘ.FILTRU PALIVA MOTORU IND. ZMĚNA DATUM PODPIS NÁZEV SKUPINA V KOPECKÝ SOR LIBCHAVY, s.r.o LEGENDA Zpracováno firmou ELBAS, s.r.o VYPRACOVAL KOPECKÝ SCHVÁLIL HUBÁČEK DATUM DATUM /28

86 OZNAČENÍ NÁZEV NB12 E4 288 RELÉ É PŘEDEHŘ.POTRUBÍ Á Ý Ě PALIVA - TERMOLINE RELÉ PŘEDEHŘ.FILTRU PALIVA NEZÁVISLÉHO TOPENÍ -1 RELÉ PŘEDEHŘ.FILTRU PALIVA NEZÁVISLÉHO TOPENÍ -2 RELÉ SIGNALIZACE OTEVŘ.DVEŘÍ -POKLADNA,VYHLÁŠENÍ ZASTÁVKY RELÉ SNÍMAČE PLOŠINY RELÉ ŘAZENÍ NEUTRÁLU RELÉ STYKAČE STARTÉRU TACHOGRAF PŘEVODNÍK EPCW ELEKTRONIKA CENTRÁL.MAZÁNÍ 299 ELEKTRONIKA OVL. PŘED. TOPENÍ-SEKO ELEKTRONIKA ŘÍDÍCÍ ECAS ELEKTRONIKA ŘÍDÍCÍ ECAS / KNEELING ELEKTRONIKA KLIMATIZACE ŘIDIČE ELEKTRONIKA ŘÍDÍCÍ KLIMATIZACE ELEKTRONIKA ŘÍDÍCÍ AUT. PŘEVODOVKY VOITH ELEKTRONIKA ŘÍDÍCÍ AUT. PŘEVOD. ALLISON ELEKTRONIKA ŘÍDÍCÍ MOTORU IVECO 307 ELEKTRONIKA ŘÍDÍCÍ AUT. PŘEVOD.ZF ELEKTRONIKA ŘÍDÍCÍ MOTORU CUMMINS ELEKTRONIKA ŘÍDÍCÍ RETARD. VOITH / RETARD. VOITH PMR ELEKTR. ŘÍDÍCÍ RETARD. TELMA-SPEEDOMATIC ELEKTR. ŘÍDÍCÍ RELÉ ČERP. OLEJE PŘEVODOVKY 312 ELEKTRONIKA ABS / ASR ELEKTRONIKA ŘÍZENÍ DVEŘÍ - ERD - 24 ELEKTRONIKA OVLÁDÁNÍ 1. DVEŘÍ - EOD ELEKTRONIKA OVLÁDÁNÍ 2. DVEŘÍ - EOD ELEKTRONIKA OVLÁDÁNÍ 3. DVEŘÍ - EOD ELEKTRONIKA OVLÁDÁNÍ 4. DVEŘÍ - EOD ELEKTRONIKA TLAKU PNEUMATIK IVTM ELEKTRONIKA CAN TG 02 ELEKTRONIKA EBS ZÁZNAMNÍK / DATOVÁ BRÁNA-CAN2MMCT PŘEVODNÍK CAN 7DO/A3 PŘEVODNÍK CAN 7DO ELEKTRONIKA SIGNAL.HAŠENÍ ELEKTRONIKA SCR 326 ELEKTRONIKA ZR2-DB PŘEVODNÍK CAN 4DO 3AO PŘEVODNÍK CAN 7AI ELEKTRON.PŘÍSTROJ.DESKY - DMU CENTRÁLNÍ OVLÁDÁNÍ SCHRÁN PŘEVODNÍK ECAS WABCO - TLAK / NAPĚTÍ MODUL TLAK.SPÍNAČE - ALLISON MODUL PÁČKY RET. - ALLISON ELEKTRONIKA OSVĚTLENÍ EOS-24 ELEKTRONIKA NOx SNÍMAČE IND. ZMĚNA DATUM PODPIS NÁZEV SKUPINA V KOPECKÝ SOR LIBCHAVY, s.r.o LEGENDA Zpracováno firmou ELBAS, s.r.o VYPRACOVAL KOPECKÝ SCHVÁLIL HUBÁČEK DATUM DATUM /28

87 OZNAČENÍ NÁZEV NB12 E PŘEVODNÍK É Á CAN Ý IN/OUT Ě ELMAG. VENTIL MOTOROVÉ BRZDY ELMAG. VENTIL TOPENÍ ELMAG. VENTIL ABS A1 / L 340 ELMAG. VENTIL ABS A1 / R 341 ELMAG. VENTIL ABS A2 / L 342 ELMAG. VENTIL ABS A2 / R 343 ELMAG. VENTIL ASR 344 ELMAG. VENTILY ECAS WABCO ELMAG. VENTIL ŘAZENÍ - NAHORU ELMAG. VENTIL ŘAZENÍ - DOLŮ ELMAG. SPOJKA KLIMATIZACE ŘIDIČE ELMAG. VENTIL ZASTÁVKOVÉ BRZDY ELMAG. VENTIL ZVEDÁNÍ ELMAG. VENTIL NAKLÁPĚNÍ ELMAG. VENTIL UZAVÍRÁNÍ SCHRÁN ELMAG. VENTIL UZAMYKÁNÍ VOLANTU ELMAG.VENTIL CENTRÁLNÍHO OVLÁDÁNÍ SCHRÁN ELMAG. VENTILY 1. DVEŘÍ 355 ELMAG. VENTILY 2. DVEŘÍ 356 ELMAG. VENTILY 3. DVEŘÍ 357 ELMAG. VENTILY 4. DVEŘÍ 358 ELMAG. VENTIL DÁVKOVÁNÍ MOČOVINY ELMAG. VENTIL NÁDOBY HASIDLA ELMAG.PLYN.VENTIL FALCON ELMAG VENTIL VENTILAT.CHLAZENÍ CUMMINS ELMAG. VENTILVYHŘÍVÁNÍ MOČOVINY ELMAGNET ZAJIŠTĚNÍ KŘÍDEL DVEŘÍ OVLADAČ HLAVNÍCH A MLHOVÝCH SVĚTEL 367 SPÍNACÍ SKŘÍŇKA - ZÁMEK VOLANTU 368 OVLADAČ STĚRAČE 369 OVL. HL. A SMĚR. SVĚTEL, AKUST. HOUKAČKY 370 OVLADAČ ZPĚTNÝCH ZRCÁTEK OVLADAČ KLIMATIZACE OVLADAČ PLOŠINY DÁLKOVÉ OVLÁDÁNÍ 1.DVEŘÍ ZESILOVAČ OZVUČ.SOUPRAVY OVLÁDACÍ PANEL OZVUČ.SOUPRAVY PŘERUŠOVAČ SMĚROVÝCH SVĚTEL BZUČÁK SMĚR.SVĚTEL BZUČÁK SIGNALIZACÍ SIGNALIZACE POŽÁRU AKUSTICKÁ SIGNAL.COUV.SVĚTEL MIKROFON OZVUČOVACÍ SOUPRAVY 383 OZVUČOVACÍ SOUPRAVA IND. ZMĚNA DATUM PODPIS NÁZEV SKUPINA V KOPECKÝ SOR LIBCHAVY, s.r.o Zpracováno firmou ELBAS, s.r.o LEGENDA VYPRACOVAL KOPECKÝ SCHVÁLIL HUBÁČEK DATUM DATUM /28
