Regulované pohony jako zdroj provozních úspor

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Regulované pohony jako zdroj provozních úspor"

Transkript

1 Naďa Pavelková, ABB s.r.o., 04/2014 Regulované pohony jako zdroj provozních úspor May 6, 2014 Slide 1

2

3 May 6, 2014 Slide 3

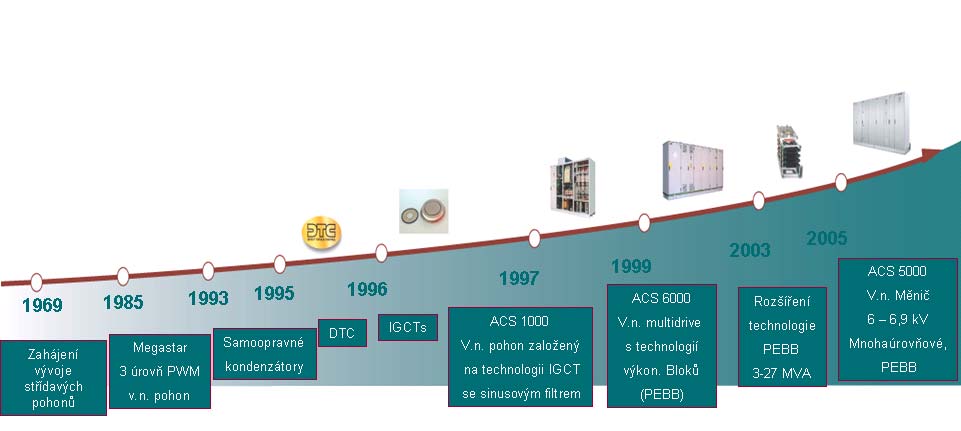

4 Současně využívaný výkonový prvek IGCT kombinuje přednosti GTO tyristorů a IGBT tranzistorů May 6, 2014 Slide 4

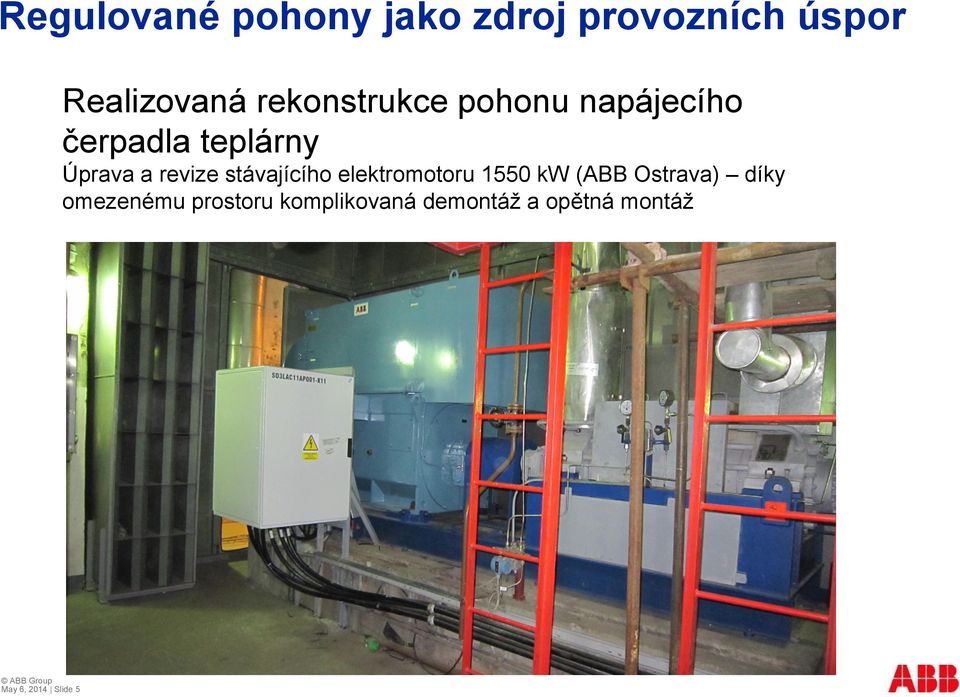

5 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Úprava a revize stávajícího elektromotoru 1550 kw (ABB Ostrava) díky omezenému prostoru komplikovaná demontáž a opětná montáž May 6, 2014 Slide 5

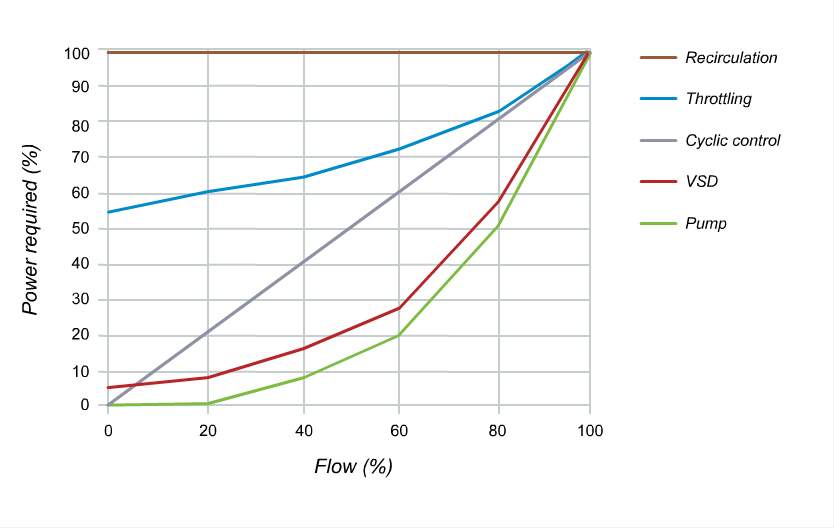

6 May 6, 2014 Slide 6

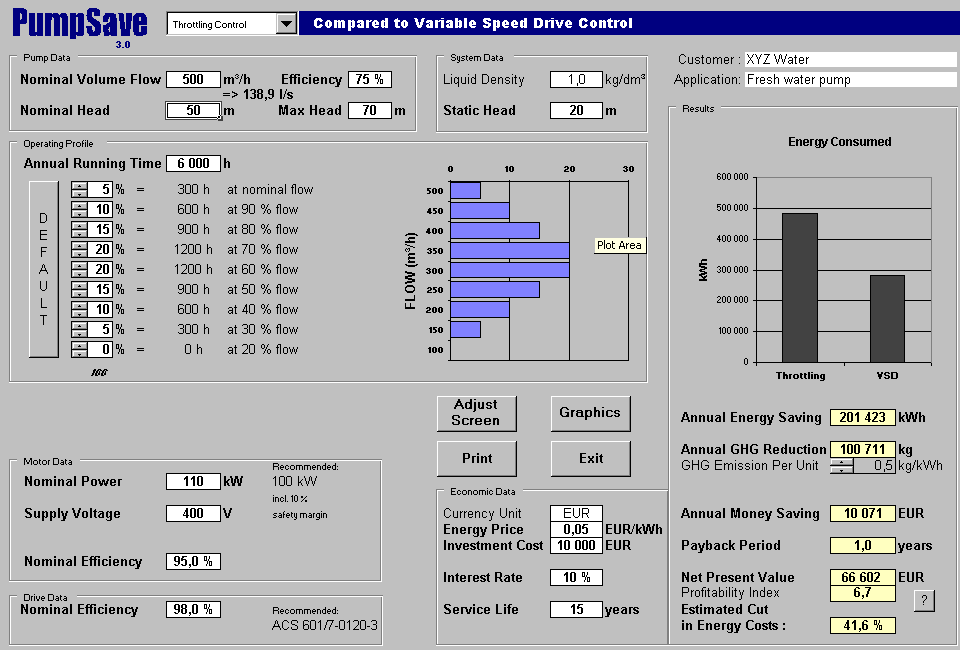

7 May 6, 2014 Slide 7

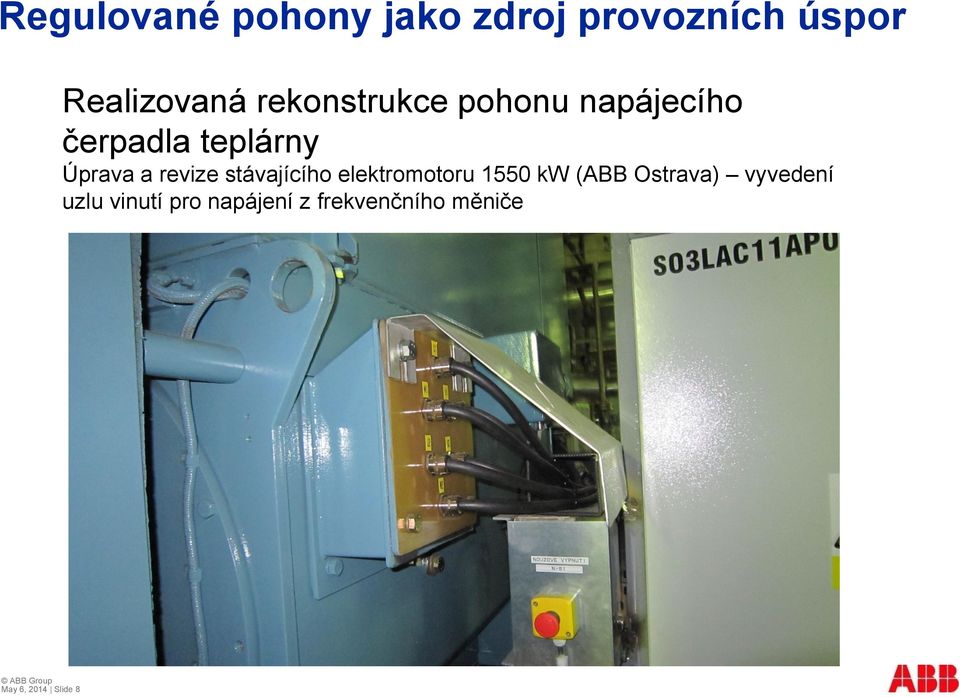

8 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Úprava a revize stávajícího elektromotoru 1550 kw (ABB Ostrava) vyvedení uzlu vinutí pro napájení z frekvenčního měniče May 6, 2014 Slide 8

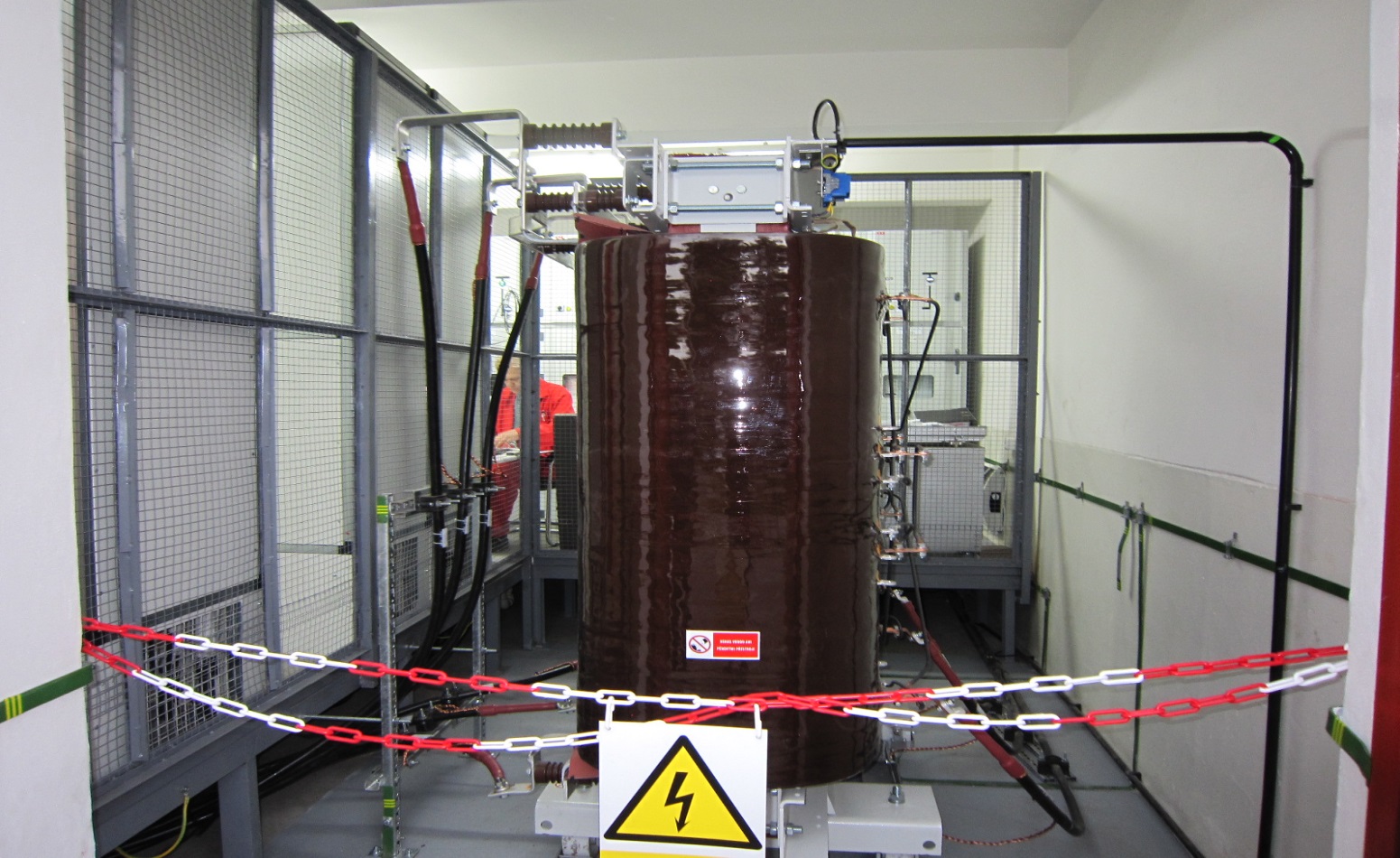

9 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Nový statický měnič kmitočtu ACS1000 včetně transformátoru Resibloc (ABB Praha) May 6, 2014 Slide 9

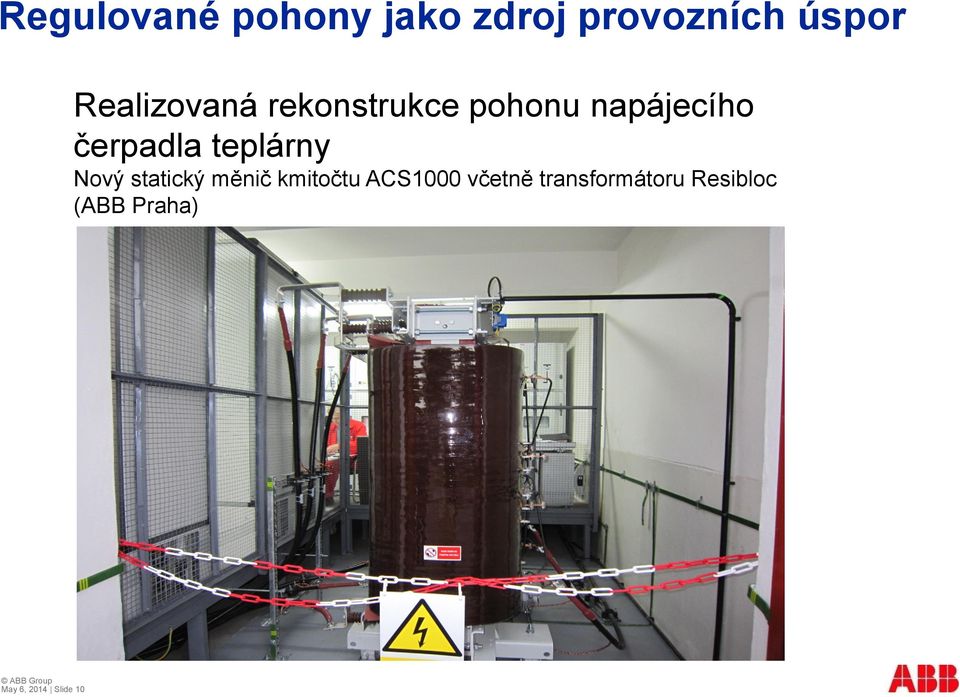

10 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Nový statický měnič kmitočtu ACS1000 včetně transformátoru Resibloc (ABB Praha) May 6, 2014 Slide 10

11 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Nový statický měnič kmitočtu ACS1000 včetně transformátoru Resibloc (ABB Praha) vlastní začlenění pohonu do sítě teplárny May 6, 2014 Slide 11

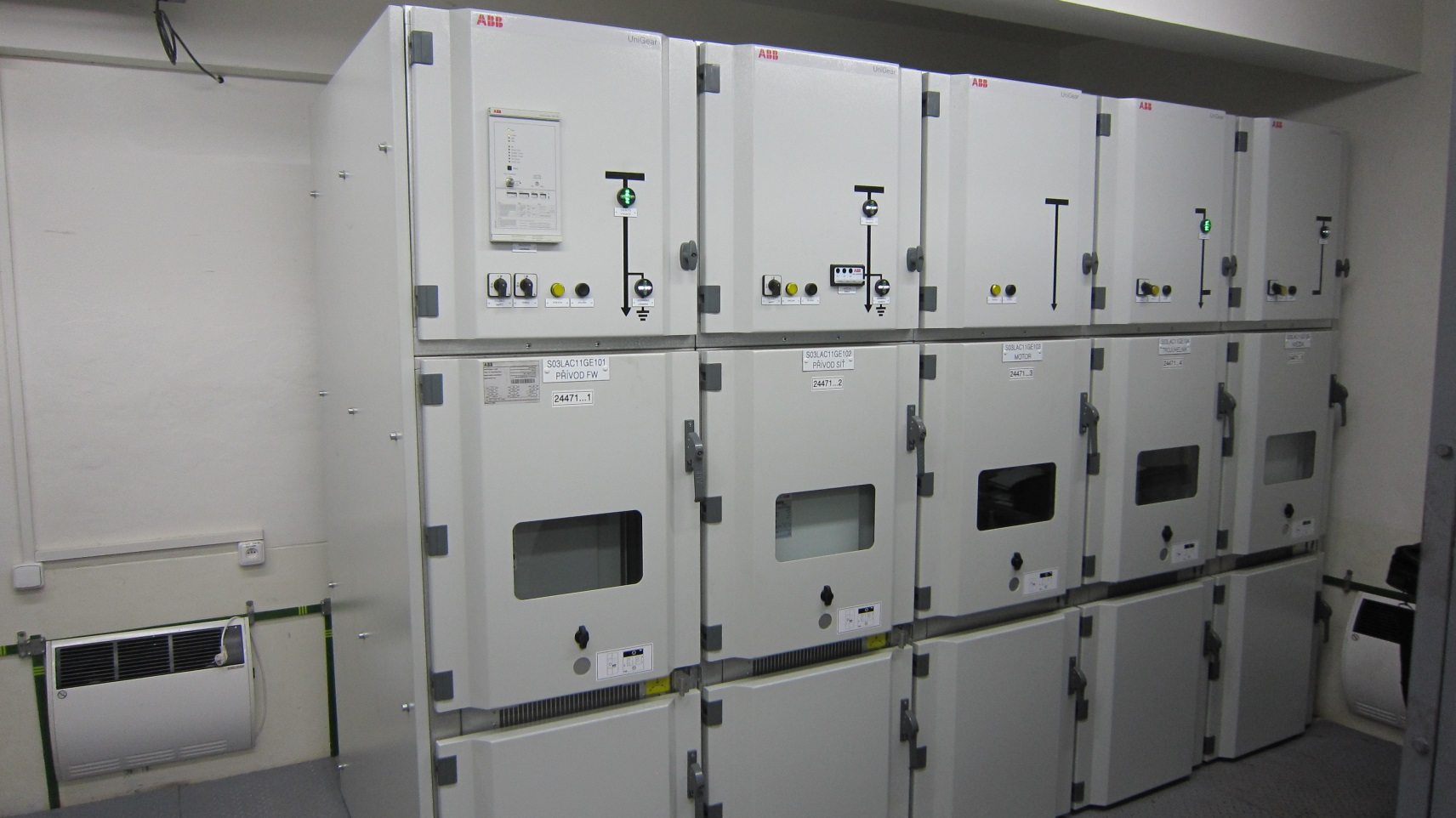

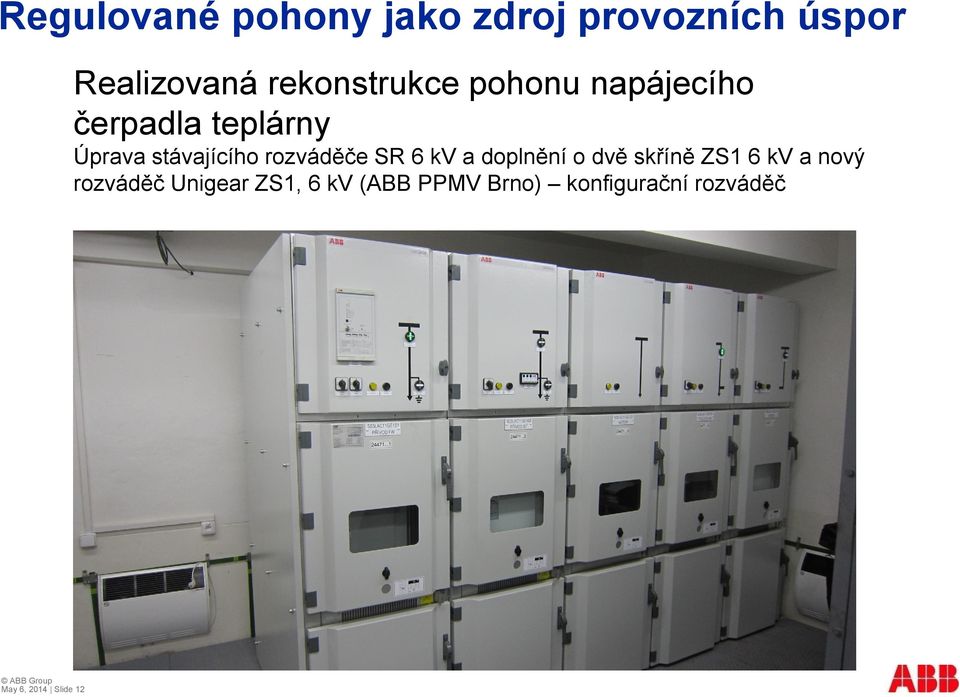

12 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Úprava stávajícího rozváděče SR 6 kv a doplnění o dvě skříně ZS1 6 kv a nový rozváděč Unigear ZS1, 6 kv (ABB PPMV Brno) konfigurační rozváděč May 6, 2014 Slide 12

13 Motor [MW] ACS 6000 LCI LCI ACS ACS 1000 ACS Motor [kv] May 6, 2014 Slide 13

14 Nová generace vn měničů Přímé připojení na napájecí síť Možnost připojení k externímu transformátoru Aktivní vstupní usměrňovač/dfe Víceúrovňová topologie Napěťový střídač VSI Přímé řízení momentu Malé rozměry menší nároky na obestavěný prostor May 6, 2014 Slide 14

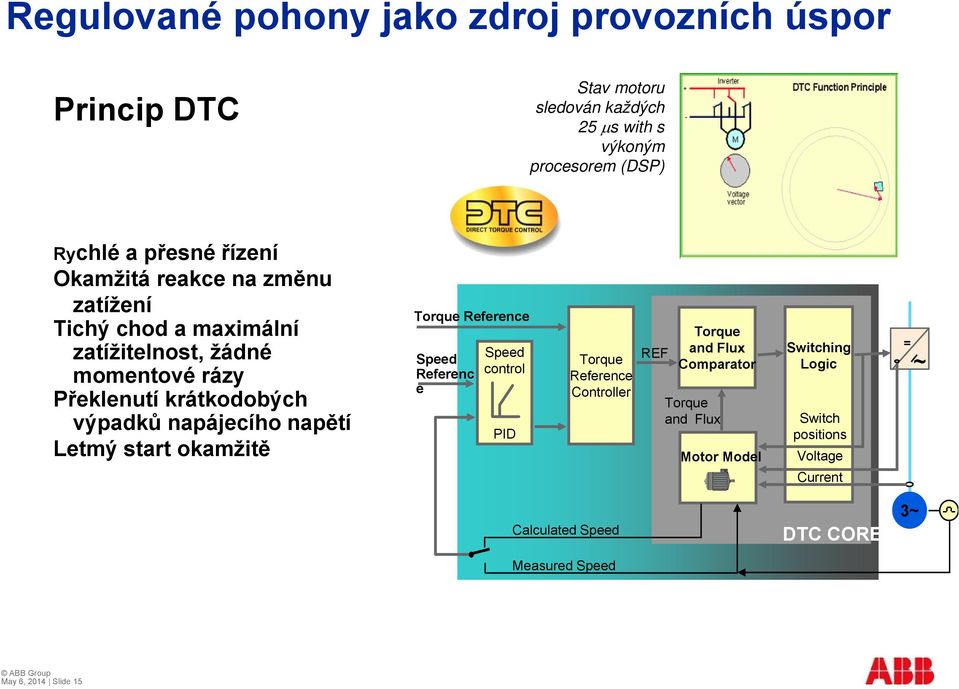

15 Princip DTC Stav motoru sledován každých 25 s with s výkoným procesorem (DSP) Rychlé a přesné řízení Okamžitá reakce na změnu zatížení Tichý chod a maximální zatížitelnost, žádné momentové rázy Překlenutí krátkodobých výpadků napájecího napětí Letmý start okamžitě Torque Reference Speed Referenc e Speed control PID Torque Reference Controller REF Torque and Flux Comparator Torque and Flux Motor Model Switching Logic Switch positions Voltage Current = ~ Calculated Speed Measured Speed DTC CORE 3~ May 6, 2014 Slide 15

16 Základní parametry představitele nové generace: Rozsah výkonů kva Napětí motoru 6,0 6,9 kv Chlazení vzduchové Účiník řízený na cos = 1,0 nebo nastavitelný pro kompenzaci ostatních spotřebičů Možnost doplnění na provedení Low Harmonic Drive Ochrana transformátoru bezpojistkovým řešením vyhodnotí zkratový proud do 15 s May 6, 2014 Slide 16

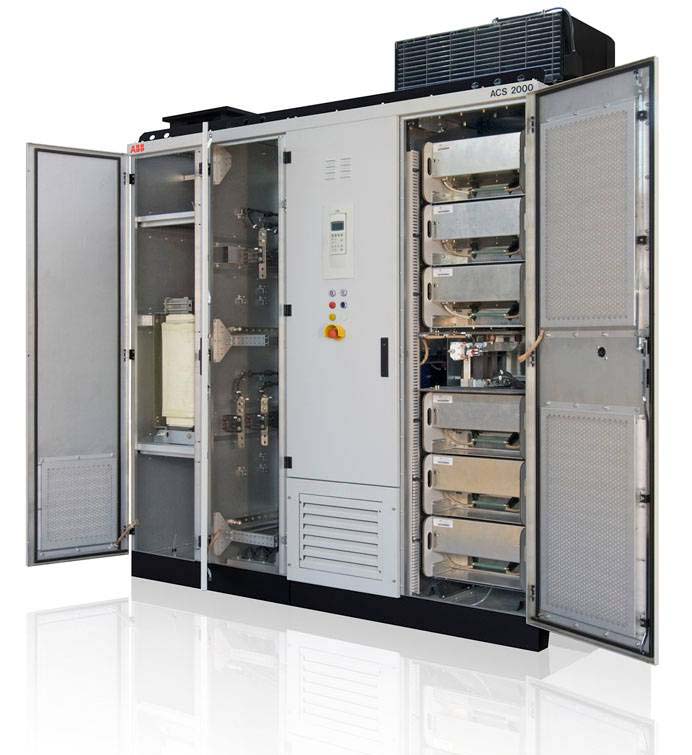

17 Main power supply Classic configuration with transformers Direct-to-line (DTL) connections Line side breaker Transformer ACS 2000 Motor ~ ~ ~ ~ ~ ~ May 6, 2014 Slide 17 external transformer integrated transformer single DTL several direct-to-line drives on a common AC bus

18 Připojení měniče tři dovnitř tři ven bez externího transformátoru May 6, 2014 Slide 18

19 May 6, 2014 Slide 19
