1 N vod k pouûìv nì + POKYNY PRO PÿED NÕ V ROBKU... strana 3 Nr TOP 620 N (Type SK 297 : ) EUROTOP 620 N (Type SK 297 : ) Dvourotorov shrnovaã Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Vážený zemědělče! Učinil jste dobrou volbu, těší nás to a blahopřejeme Vám k tomuto rozhodnutí pro Pöttinger. Jako Váš partner v zemědělské technice Vám nabízíme kvalitu a výkon spojené s bezpečnou obsluhou. Abychom mohli odhadnout podmínky použití našich zemědělských strojů a tyto požadavky neustále zohledňovat při vývoji nových zařízení, prosíme Vás o některé údaje. Kromě toho máme tím také možnost cíleně Vás informovat o nových vývojích. Ručení za výrobek, informační povinnost Povinnost ručení za výrobek zavazuje výrobce a obchodníka při prodeji zařízení předat návod pro provoz a zaškolit zákazníka na stroji s upozorněním na předpisy pro obsluhu, bezpečnostní předpisy a předpisy pro údržbu. Na důkaz, že byl stroj a návod pro provoz řádně předán, je nutné potvrzení. Pro tento účel zašlete podepsaný - Dokument A firmě Pöttinger. - Dokument B zůstává u odborného podniku, který předává stroj. - Dokument C obdrží zákazník. - Dokument D (pokyny pro pýedšnū vżrobku) zaölete podepsanż firmž PŲttinger Ve smyslu zákona ručení za výrobek je každý zemědělec podnikatel. Věcná škoda ve smyslu ručení za výrobek je škoda, která vzniká vlivem stroje, avšak na něm nevzniká, za ručení se počítá se samodržbou (Euro 500,-). Podnikatelské věcné škody ve smyslu zákona jsou z ručení vyloučeny. Pozor! Také při pozdějším dalším předání stroje zákazníkem musí být spolupředán návod pro provoz a odběratel stroje musí být zaškolen upozorněním na jmenované předpisy. ALLG./BA SEITE 2 / 9300-

3 POKYNY PRO PÿED NÕ V ROBKU Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) A. PÖTTINGER s. r. o., Dominikánské náměstí 4/5, Brno, Česká republika ProsÌme, p ezkouöejte uvedenè body, tak jak vypl v z povinnostì z ruky za v robek. Zak Ìûkujte, prosìm, odpovìdajìcì body. Stroj byl p ezkouöen podle dodacìho listu.vöechny p iloûenè dìly rozbaleny. Veöker bezpeënostnïtechnick za ÌzenÌ, kloubovè h Ìdele a obsluhovacì za ÌzenÌ jsou k dispozici. Obsluha, uvedenì do provozu a drûba stroje pop. n adì projedn ny se z kaznìkem podle n vodu k obsluze a vysvïtleny. Pneumatiky zkontrolov ny z hlediska spr vnèho tlaku vzduchu Matice kol zkontrolov ny, zda jsou pevnï dotaûeny. Z kaznìk upozornïn na spr vnè ot Ëky v vodovèho h Ìdele. P izp sobenì stroje k traktoru provedeno: nastavenì t ÌbodovÈho z vïsu. Nastavena spr vn dèlka kloubovèho h Ìdele. Provedena zkuöebnì jìzda a nezjiötïny û dnè z vady. VysvÏtlena funkce stroje bïhem zkuöebnì jìzdy. Skl pïnì do p epravnì a pracovnì polohy vysvïtleno. X Poskytnuty informace ohlednï v bavy na p nì, pop. p ÌdavnÈho za ÌzenÌ. P ed no upozornïnì na bezpodmìneënè p eëtenì n vodu k obsluze. Obsluha byla proökolena o pokynech pro provoz na pozemnìch komunikacìch. Potvrzuji, ûe stroj, obchodnì n zev... Typ...V robnì ËÌslo stroje /podvozku Masch. / Fgst. Ident.Nr. Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr. byl zkontrolov n podle shora uveden ch bod a p ed n z kaznìkovi. Datum p ed nì Adresa z kaznìka RazÌtko prodejnì organizace / Podpis Podpis... Pro prokázání, že byly stroj i návod k obsluze řádně předány, je nutné potvrzení. Dokument A vyplňte, podepište a zašlete zpět zástupci výrobního podniku. Dokument B zůstává prodejní organizaci, která stroj předává. Dokument C obdrží zákazník. Předávací protokol (A) a pokyny pro předání výrobku (D) ihned odešlete na adresu: A. PÖTTINGER s. r. o., Dominikánské náměstí 4/5, Brno, Česká republika Dokum D Anbaugeräte - 3 -

4 OBSAH! Dodržujte bezpečnostní předpisy uvedené v příloze! Obsah V znam varovn ch znaëek... 4 P ipojenì k traktoru... 5 ZapojenÌ hydrauliky... 5 TaûnÈ lano... 5 OdstavenÌ stroje... 6 PojÌûdÏnÌ na ve ejn ch silnicìch:... 6 P estavenì do p epravnì polohy... 7 P estavenì do p epravnì polohy p i rotorech sklopen ch nahoru P estavenì z p epravnì polohy do pracovnì polohy P ezkouöenì spr vnèho se ÌzenÌ pro pr ci NastavenÌ provozu s jednìm rotorem (OkrajovÈ prostory) P estavenì z pracovnì do p epravnì polohy VöeobecnÈ smïrnice pro pr ce se strojem Pr ce na svahu Oöet ov nì a drûba... 18»iötÏnÌ Ë stì stroje Zazimov nì TechnickÈ daje Spr vnè vyloûenì: PouûÌv nì rotaënìho shrno vaëe, kterè je v souladu s urëenìm UmÌstÏnÌ typovèho ötìtku Zvl ötnì v bava (na p nì) BezpeËnostnÌ upozornïnì Kloubov h Ìdel Mazací Plán MAZAZÍ PLÁN Pokyny pro provoz na pozemnìch komunikacìch Kombinace traktoru s nesen m n adìm Značka CE Výrobcem umístěná značka CE znamená přizpůsobení stroje ustanovením Strojní směrnice a jiným příslušným směrnicím Evropského společenství. Prohlášení o přizpůsobení ES (viz přílohu). Podpisem Prohlášení o přizpůsobení ES prohlašuje výrobce, že stroj uvedený do provozu odpovídá všem příslušným základním bezpečnostním a zdravotním požadavkům. V znam varovn ch znaëek Nikdy nestrkejte ruce do prostoru, kde hrozí nebezpečí přiskřípnutí, dokud se tam mohou části pohybovat. Nevstupujte do prostoru rotoru, dokud běží hnací motor. Nezdrûujte se v dosahu skl pïnì pracovnìho n adì INHALT (297) - 4 -

5 PŘIPOJENÍ P ipojenì k traktoru Bezpečnostní upozornění: viz příloha A1 bod 8a. - h. - Stroj p ipojte na t Ìbodov z vïs kategorie II. - DolnÌ t hla hydrauliky (U) upevnïte pomocì napìn k, aby se stroj nemohl vychylovat do stran. ZapojenÌ hydrauliky P ipojte k traktoru hydraulickè hadice. - Z bezpeënostnìch d vod musì b t p ed zvednutìm boënìch stroj vypnut v vodov h Ìdel a je nutno poëkat, aû se rotory zcela zastavì. 60 E A TD32/90/12 TaûnÈ lano - Lano (S) upevněte do kabiny tažného prostředku. DÈlka kloubovèho h Ìdele - Před prvním použitím je třeba přezkoušet délku kloubového hřídele a popřípadě ji přizpůsobit (viz také kapitola Přizpůsobení kloubového hřídele v příloze B ANBAU (297) - 5 -

6 PŘIPOJENÍ OdstavenÌ stroje - Stroj odstavujte jen na p ednì (12) a zadnì (13) opïrnè patky Dbejte bezpeënostnìch pokyn uveden ch v Dodatku! PojÌûdÏnÌ na ve ejn ch silnicìch: P edpisy pro silniënì provoz: - Aby byla zachov na iditelnost, nesmïjì b t v d sledku navïöenì stroje p ednì kola traktoru p Ìliö odlehëena. Pokud je nutno, namontujte p ednì z vaûì! - P i jak chkoliv zatïûovacìch podmìnk ch se vyûaduje, aby trvalè zatìûenì nesenè p ednì n pravou traktoru, Ëinilo nejmènï 20 % celkovè hmotnosti nezatìûenèho traktoru. - Z konnè p edpisy pro SRN jsou sestaveny v "InstrukcÌch pro p ÌpojnÈ stroje" v p Ìloze C1. - Pravidla silniënìho provozu d le p edepisujì, aby vöechny p ÌpojnÈ stroje byly opat eny odrazkami, v straûn mi ötìty a/nebo v straûn m osvïtlenìm. Spodní táhla závěsu Spodní vodicí rameno hydrauliky (U) upevněte tak, aby se stroj nemohl stranově pohybovat. Upozornění: Odebráním hrabic (1) může být zmenšena odstavná výška případně šířka ANBAU (297) - 6 -

7 PŘEPRAVNÍ POLOHA P estavenì do p epravnì polohy P estavenì do p epravnì polohy p i rotorech sklopen ch dol UpozornÏnÌ! P estavenì z transportnì do pracovnì polohy prov dïjte na rovnè a pevnè podloûce. A E - ZadnÌ odstavnou patku (13) odjistïte, rovnïû vyklopte nahoru a zajistïte zajiöùovacìm Ëepem (13a). - P ipojte vysokotlakou hadici k hydraulice traktoru. - äú ru (14) pro odjiöùov nì z padek zaveôte do traktoru. TD31/90/21 - Po p ipojenì k traktoru stroj p izvednïte hydraulikou traktoru, aû se opïrnè patky pro odstavenì zvednou od zemï. - ObÏ p ednì odstavnè patky (12) odjistïte a vyklopte nahoru. ZajistÏte pruûnou z vlaëkou (12a). TRANSPORTSTELLUNG (297) - 7 -

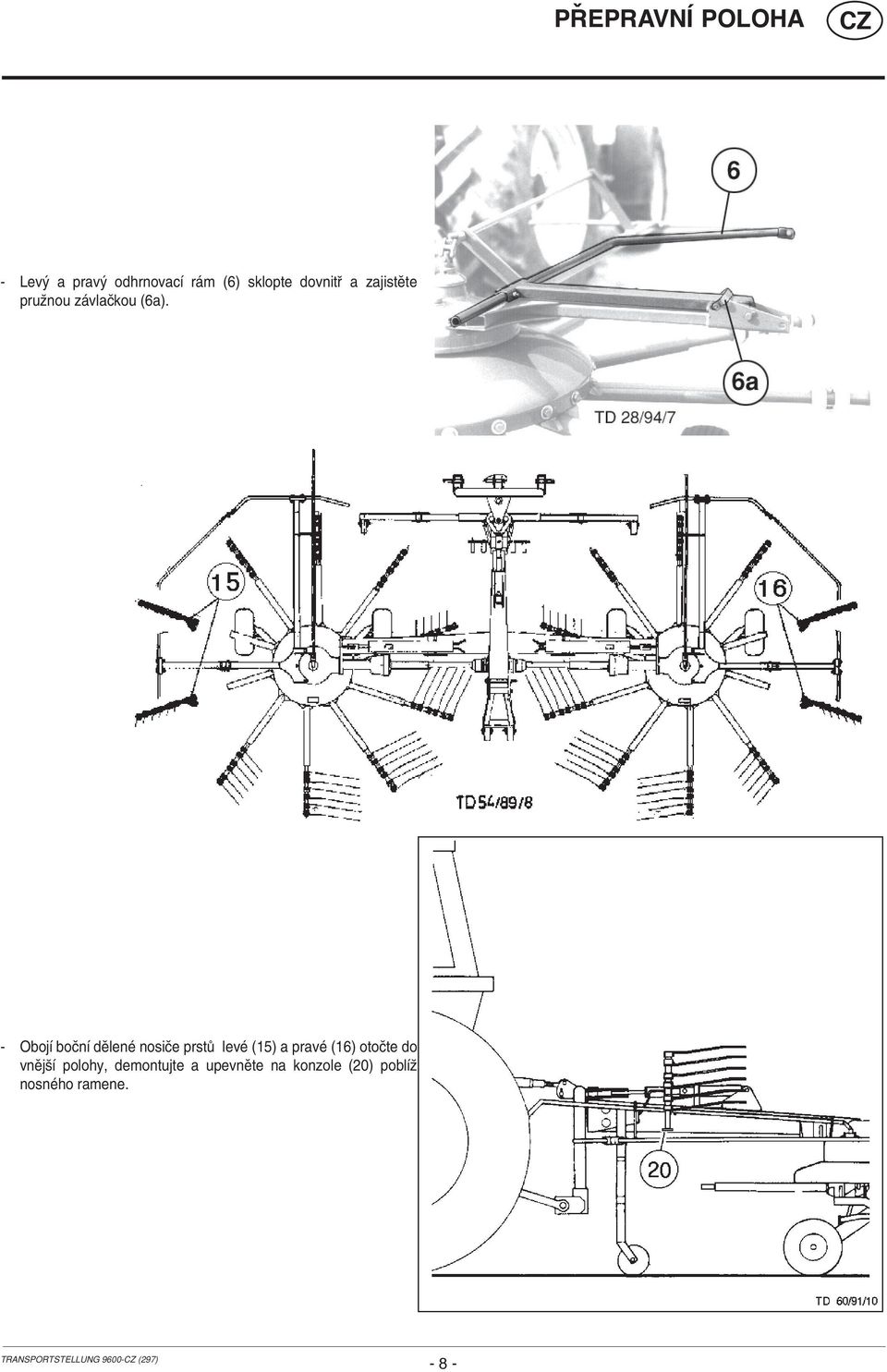

8 PŘEPRAVNÍ POLOHA - Lev a prav odhrnovacì r m (6) sklopte dovnit a zajistïte pruûnou z vlaëkou (6a). - ObojÌ boënì dïlenè nosiëe prst levè (15) a pravè (16) otoëte do vnïjöì polohy, demontujte a upevnïte na konzole (20) poblìû nosnèho ramene. TRANSPORTSTELLUNG (297) - 8 -

9 PŘEPRAVNÍ POLOHA - Otev te uzavìracì ventil na p ÌpojnÈ hydraulickè hadici (4) (Poloha A) - UvolnÏte öú ru (14) a p ezkouöejte zda blokovacì z padky (11) jsou dnï zaskoëeny (poloha E). ST - BlokovacÌ klapky levou a pravou (11) lehce nadzvednïte pomocì öú ry a rozv dïëem (ST) hydrauliky traktoru sklopte lev a prav rotor nahoru. V kyvn r m (3) bude p i tom automaticky zablokov n. - Uzav ete uzavìracì ventil na hydraulickè hadici (4) (Poloha G). OdhrnovacÌ r m (B) sklopte dol. - Stroj zvednïte do transportnì v öky. (Dbejte pravidel silniënìho provozu!) 3 TD28/94/9 TRANSPORTSTELLUNG (297) - 9 -

10 PŘEPRAVNÍ POLOHA P estavenì do p epravnì polohy p i rotorech sklopen ch nahoru. - P ezkouöejte zda blokovacì z padky (11) jsou dnï zaskoëeny (poloha E). - Stroj zvednïte do transportnì v öky. (Dbejte pravidel silniënìho provozu!) - Stroj p ipojte na t Ìbodov z vïs traktoru (viz P ipojenì k traktoru) a p izvednïte hydraulikou traktoru, aû se p ednì (12) a zadnì (13) odstavnè patky zvednou od zemï. - P ednì a zadnì odstavnè patky odjistïte a vyklopte nahoru. - P ipojte vysokotlakou hadici (4) k hydraulice traktoru. (UzavÌracÌ ventil uzav en, poloha G) a öú ru (14) pro odjiöùov nì z padek zaveôte do traktoru. TRANSPORTSTELLUNG (297)

11 PŘEPRAVNÍ POLOHA P estavenì z p epravnì polohy do pracovnì polohy UpozornÏnÌ! P estavenì z transportnì do pracovnì polohy prov dïjte na rovnè a pevnè podloûce. G1 TD 40/96/1 TD 40/96/1a - UzavÌracÌ ventil na hadici hydrauliky je otev en (poloha A). - Hydraulikou traktoru spusùte stroj do pracovnì polohy "75 cm" (viz n Ërt). OdhrnovacÌ r m (B) vyklopte nahoru a zajistïte Ëepem. NastavenÌ v öky - DÈlku etïzu (G1) nastavte tak, aby byl nosn r m v pracovnì poloze ve v öce 75 cm. 75 cm TD 28/94/10 TRANSPORTSTELLUNG (297)

12 PŘEPRAVNÍ POLOHA - Rozv dïë (ST) v traktoru nastavte do polohy "zved nì". Oba hydraulickè v lce (p ÌmoËarÈ hydromotory) rotor se zcela zasunou a blokovacì z padky (11) se stanou volnï pohybliv mi. - Pojistku (11) uvolnïte lanem (14). ST - Ovl dacì p ku (ST) dejte do polohy ÑspuötÏnÌì. Oba rotory se spustì a stroj se automaticky vyk vne do st ednì polohy. Pozor! P esvïdëte se, ûe prostor pro skl pïnì je voln a ûe se nikdo nenach zì v dosahu nebezpeëì. TRANSPORTSTELLUNG (297)

13 PŘEPRAVNÍ POLOHA - DÏlenÈ nosiëe prst sejmïte z nosnèho ramena, nasuúte do trubky prst a zajistïte sklopnou z vlaëkou. Pozor! NezamÏÚte levè (15) a pravè (16) nosiëe prst P ezkouöenì spr vnèho se ÌzenÌ pro pr ci - St ednì p evodovka (10) m b t ve stejnè v öi jako obï rotorovè p evodovky (kloubovè h Ìdele v jednè adï) - Tuto polohu nastavte na ovl dacì p ce (50) rozvadïëe zved nì pomocì dorazu (51) - SklopenÈ odrhovacì r my (6) nastavte do pracovnì polohy a zajistïte pruûn mi z vlaëkami (6a) - PomocÌ obou ruënìch klik (18) nastavte z bïr prst jednotliv ch rotor. TRANSPORTSTELLUNG (297)

14 PŘEPRAVNÍ POLOHA NastavenÌ provozu s jednìm rotorem (OkrajovÈ prostory) UpozornÏnÌ! P estavenì z transportnì do pracovnì polohy prov dïjte na rovnè a pevnè podloûce. Pozor! UjistÏte se, ûe se nikdo nenach zì v oblasti rotor. - Oba rotory zcela zvednïte rozv dïëem hyrauliky traktoru a nechejte zaskoëit obï blokovacì z padky (11) (Poloha E). - Stroj nastavte do pracovnì polohy. - Kloubov h Ìdel rotoru, kter m b t uveden mimo provoz, odpojte u st edovè p evodovky (10). - Odpojen h Ìdel nasuúte na zadnì profilov Ëep (60) na nosnèm r mu. - BlokovacÌ z padku rotoru, kter byl uveden mimo provoz upevnïte pruûnou z vlaëkou (11a) z p ÌsluöenstvÌ stroje TRANSPORTSTELLUNG (297)

15 PŘEPRAVNÍ POLOHA - Rotor nastavte do pracovnì polohy. - Pro dosaûenì lepöì kvality se doporuëuje zachycovacì plachtu (70) (zvl ötnì v bava na p nì) namontovat uprost ed na nosn r m. - Dbejte, aby stroj p i p estavov nì do st ednì polohy nikoho neohroûoval a nenar ûel na pevnè p ek ûky N sleduje zvednutì rotoru (stroje) pomocì rozv dïëe (ST) traktoru. ST P estavenì z pracovnì do p epravnì polohy UpozornÏnÌ! P estavenì z transportnì do pracovnì polohy prov dïjte na rovnè a pevnè podloûce. - P i spuötïnì stroje dol je blokov nì v kyvnèho z vïsu (9) automaticky zruöeno. - P ed zvednutìm rotor, vypnïte n honov h Ìdel, vyëkejte, aû se rotory zcela zastavì a stroj p izvednïte zvedacìm za ÌzenÌm traktoru. V kyvn r m se automaticky nastavì do st ednì polohy a zajistì. TRANSPORTSTELLUNG (297)

16 POUŽITÍ VöeobecnÈ smïrnice pro pr ce se strojem - VeökerÈ pr ce v dosahu rotoru smïjì b t prov dïny jen p i vypnutèm v vodovèm h Ìdeli. Nevstupujte do prostoru rotoru, dokud běží hnací motor Stroj spusùe hydraulikou traktoru do pracovnì v öky "75 cm". Pro dosaûenì dokonalèho shrabov nì pìce musì shrnovaë st t v co moûn nejdokonaleji vodorovnè poloze. Nepatrn sklon dop edu je p Ìpustn. Tento sklon je nutno nastavit hornìm t hlem (7). - V öka prst se nastavuje ruënì klikou (8), prsty se majì lehce dot kat zemï. P i p Ìliö hlubokèm nastavenì prst je pìce zneëiöùov na, pop. je poökozov n tr vnìk. - Optim lnì ploön v kon je moûno dos hnout spr vnou volbou pojezdovè rychlosti a ot Ëek. M b t p izp soben aktu lnìm pdmìnk m t kajìcìm se pìce a p dnìm pomïr m. 75 cm TD 28/94/ / EINSATZ

17 POUŽITÍ - Pojistnou spojku p i p etìûenì nenechejte p sobit dèle neû 10 sekund. - P i p etìûenì p e aôte o stupen nìû. - P i nadmïrnèm vych lenì kloubovèho h Ìdele vypnïte nejd Ìve n honov h Ìdel. - Pokud by pìce byla prsty strh v na zpït z dku na uhrabanè pruhy (neëist pr ce), pak je nutno snìûit ot Ëky v vodovèho h Ìdele. - P i velk ch nerovnostech (jako p ÌËnÈ struhy, p ejezdy cest apod.) je nutno stroj zvednout, aby se zabr nilo poökozenìm. Pr ce na svahu P i zvednutì se stroj automaticky zajistì ve st edovè poloze. To vöak m ûe vèst v d sledku hmotnosti rotor k nebezpeën m situacìm p i pr ci na svahu. TlumÌcÌ vzpïry zajiöùujì plynul a klidn chod stroje. Pozor! P i zvednutì se stroj automaticky zajistì ve st edovè poloze. P i spuötïnì se automaticky odjistì. - Matice (M) nastavte tak, aby vzd lenost mezi kulisou a Ëepem rychloupìnacìho z vïsu byla rovna "1 mm" ( nalevo napravo). 297 / EINSATZ

18 TECHNICKÁ ÚDRŽBA Oöet ov nì a drûba BezpeËnostnÌ upozornïnì: * P ed pracemi spojen mi se se izov nìm, drûbou a opravami stroje, vypnïte motor. * Pr ce pod strojem bez dostateënèho zajiötïnì nenì povolena.»iötïnì Ë stì stroje Pozor! Nepoužívejte čištění stlačeným vzduchem k čištění ložiskových a hydraulických částí. Abyste uchovali stroj i po dlouhè dobï provozu v dobrèm stavu, dodrûujte prosìm, uvedenè pokyny. - Po prvnìch hodin ch provozu dot hnïte vöechny örouby. - St le udrûujte p edepsan tlak v pneumatik ch (1,2 bar = 120 kpa) - MazacÌ mìsta maûte podle p edpisu (viz mazacì pl n) - P ed odstavenìm stroje na zimu namaûte peëlivï olejem vöechny klouby a tukem vöechna loûiskov mìsta. KloubovÈ h Ìdele: - Maznice kloubov ch h Ìdel promaûte po kaûd ch 20 hodin ch provozu. St edov p evodovka - St edov p evod bïûì v oleji, kter je nutno po roce provozu vymïnit, pop. doplnit. - st edovou p evodovku naplúte 0,75 l p evodovèho oleje (viz p Ìloha ProvoznÌ hmoty - Nebezpečí tvorby korozi! - Po vyčištění stroj namažte podle mazacího plánu a proveďte krátký zkušební běh. - Čištěním příliš vysokým tlakem se může poškodit lak. Zazimov nì - Stroj před zazimováním řádně vyčistěte. - Odstavte tak, aby byl chráněn před povětrnostními vlivy. - Holé části chraňte před korozí. - Mazejte podle mazacího plánu místa, která je třeba mazat. 297 / WARTUNG /

19 TECHNICK DAJE TechnickÈ daje Zvl ötnì v bava (na p nì) TOP 620 A Type SK 297 PoËet rotor 2 Celkov poëet ramen prst 20 Celkov poëet dvojit ch prst 60 V ökovè se izov nì klikou äì ka z bïru [m] 6,05 äì ka pokosu ( dku) [m] 1-1,4 äì ka stroje v pracovnì poloze [m] 6,05 TransportnÌ öì ka- sklopeno nahoru a s demontovan mi rameny prst [m] 2,7 DÈlka [m] 3,25 V öka v pracovnì poloze [m] 1,38 V öka p i odstavenì [m] 2,78 äì ka stopy na rotor [m] 1,31 Poûadovan v kon [kw (k)] od 51 (70) Ploön v kon aû [ha/h] 7 Pojist. spojka kloubovèho h Ìdele [Nm] 900 Hmotnost bez kloubovèho h Ìdele [kg] 860 Ot Ëky v vodovèho h Ìdele [min-1] 540 Ot Ëky rotor aû [min-1] 63 Pneumatiky 15x6, Ply rating Tlak vzduchu v pneumatik ch 1,2 bar (120 kpa) Trval hladina akustickèho tlaku 70 db(a) Spr vnè vyloûenì: Vöechny daje nez vazné Sada zadnìch v straûn ch ötìt Pneumatiky: 16x6,5-8 4 Ply rating Z chytn plachta (viz mont ûnì instrukce) OmezenÌ dolnì polohy spouötïnì pomocì etïz ZajiötÏnÌ proti ztr tï prst. KopÌrov nì nenì dovoleno - vöechna pr va, vëetnï technick ch zmïn, vyhrazena. VyobrazenÌ nejsou z vazn z hlediska aktu lnìho stavu. PouûÌv nì rotaënìho shrno vaëe, kterè je v souladu s urëenìm Rotační shrnovač TOP 620 N je určen výhradně k běžnému použití při zemědělských pracích. K pokosu zelené, syrové píce, zavadlé senáže a slámy. Každé jiné použití není v souladu s určením. Za škody, vzniklé z takového použití výrobce neručí; riziko nese uživatel. K použití, které je v souladu s určením patří také dodržování podmínek, předepsaných výrobcem pro údržbu a udržování v dobrém stavu. A. P ttinger Maschinenfabrik Ges. m. b. H. A-4710 Grieskirchen Ober sterreich Modell UmÌstÏnÌ typovèho ötìtku Type Masch.Nr. Ges.Gew Ihre/Your/Votre Masch.Nr. / Fgst.Ident.Nr. V robnì ËÌslo je vyraûeno na ötìtku, kter je zde vedle vyobrazen a na r mu stroje. GaranËnÌ z leûitosti a opïtovnè popt vky nemohou b t zpracov ny bez ud nì v robnìho ËÌsla. ProsÌme, zaznamenejte si v robnì ËÌslo na titulnì stranu N vodu k obsluze ihned po p evzetì vozidla /stroje TECHN. DATEN _

20 P Ìloha -Anhang Titelblatt_341

21 Origin l nenì n hrada Ö S origin lnìmi dìly Pˆttinger dos hnete vìce * Kvalita a p esnost - provoznì bezpeënost. * Spolehliv funkce * VyööÌ ûivotnost - hospod rnost. * Garantovan pouûitelnost p es Vaöeho obchodnì z stupce Pˆttinger: StojÌte p ed rozhodnutìm ìorigin lî nebo ìn hradaî? RozhodnutÌ b v Ëasto odvozenè od ceny. Jedno ìlacinè po ÌzenÌî se vöak nïkdy m ûe st t velmi drahè. Proto p i n kupu vïnujte pozornost ìorigin lnìm n hradnìm dìl mî s oznaëenìm Ëty lìstku! -Anhang Titelblatt_341

22 BezpeËnostnÌ upozornïnì příloha A UpozornÏnÌ pro bezpeënost pr ce V tomto provozním návodu jsou všechna místa, která se týkají bezpečnosti, opatřena touto značkou. 1) PouûitÌ, kterè je v souladu s urëenìm a. viz technické údaje b. K použití, které je v souladu s určením patří také dodržování podmínek, předepsaných výrobcem pro údržbu a udržování v dobrém stavu. 2) N hradnì dìly a. Pro stroje jsou koncipovány originální části a příslušenství. b. Výslovně upozorňujeme na to, že náhradní díly a příslušenství, které nebyly dodány naší firmou, nejsou námi přezkoušeny a povoleny. 6) Zak z no vozit osoby a. Není přípustné vozit osoby na stroji. b. Stroj může jezdit na veřejných cestách jen v popsané poloze pro přepravu po silnici. 7) JÌzdnÌ vlastnost s p Ìdavn mi stroji a. Tažný prostředek je vpředu nebo vzadu dostatečně osazen závažím, aby byla zaručena schopnost řídit a brzdit (minimálně 20% hmotnosti nezatíženého vozidla na přední ose). b. Jízdní vlastnost bude ovlivněna jízdní dráhou a agregovanými stroji. Způsob jízdy je třeba přizpůsobit Kg podmínkám terénu. 20% c. Při jízdě do zatáčky se zavěšeným nářadím zohledněte kromě jiného rozměry a hmotnost stroje. d. Při jízdě do zatáčky se zavěšeným nebo osedlaným strojem zohledněte kromě jiného širokou vykládku a setrvačnou hmotnost stroje. c. Montáž a/nebo použití takových výrobků může za určitých okolností změnit nebo ovlivnit konstrukčně dané vlastnosti. Za škody, které jsou způsobené použitím neoriginálních částí a příslušenství, výrobce neručí. d. Svévolné změny, jako je použití jiných konstrukčních částí na stroji, vylučuje ručení výrobce. 3) Ochrann za ÌzenÌ Všechna ochranná zařízení musí být na stroji připevněna a musí být v řádném stavu. Včasná výměna zničených a poškozených krytů nebo zábran je nutná. 4) P ed uvedenìm do provozu a. Před započetím práce se musí uživatel seznámit se všemi ovládacími zařízeními a s funkcí stroje. Během pracovního nasazení je příliš pozdě! b. Před každým uvedením do provozu přezkoušejte vozidlo nebo stroj na dopravní a provozní bezpečnost. 8) VöeobecnÈ informace a. Před zavěšením strojů na tříbodový závěs uveďte páku systému do polohy, při které je vyloučeno neúmyslné zvednutí nebo klesnutí! b. Při připojování strojů na traktor vzniká nebezpečí poranění! c. V oblasti tříbodového závěsu vzniká nebezpečí poranění z přiskřípnutí a ustřihnutí! d. Při aktivaci vnější obsluhy pro tříbodovou konstrukci nevstupujte mezi traktor a stroj! e. Montáž a demontáž vývodového hřídele provádějte jen při vypnutém motoru. f. Při jízdě po silnici se zvednutým strojem musí být obslužná páka zajištěna proti klesnutí. g. Před opuštěním traktoru spusťte připevněné stroje na zem a vytáhněte klíč ze zapalování! h. Mezi traktorem a strojem se nesmí nikdo zdržovat, aniž by bylo vozidlo zajištěno proti rozjetí ruční brzdou a/nebo podkládacím klínem! i. Při údržbě a přestavování vypněte hnací motor a odpojte vývodový hřídel. 5) Azbest Určité přikupované součásti vozidla mohou, z důvodu technických požadavků, obsahovat azbest. Dávejte pozor na označení náhradních dílů. 9)»iötÏnÌ stroje Nepoužívejte stlačený vzduch k čištění ložisek a hydraulických částí. (341) SICHERHEIT A 1 -

23 Příloha B KLOUBOV HÿÂDEL Pozor! Používejte pouze dodaný kloubový hřídel, jinak nevzniká pro eventuální škody nárok na záruku. P izp sobenì kloubovèho h Ìdele Správná délka bude stanovena přidržením obou částí kloubového hřídele vedle sebe. Pr bïh dèlky nastavenì - K přizpůsobení délky podržte obě poloviny vývodového hřídele v nejkratší provozní poloze vedle sebe a označte (L2). Kloubov h Ìdel Pozor! Dbejte na maxim lnì délku p ekrytì (L1) L1 kloubov ch h Ìdel. - Snažte se o co největší možné překrytí trubek (min. 1 / 2 X). Vnitřní a vnější ochranný kryt rovnoměrně zkraťte. Nasaďte na stranu stroje pojistku proti přetížení (2). Před každým uvedením do provozu přezkoušejte kloubový hřídel, zda jsou uzávěry dobře zasunuty. Bezpečnostní řetízek - Ochranný kryt kloubového hřídele zajistěte řetízkem proti otáčení. Dbejte na dostatečnou oblast výkyvu kloubového hřídele. Pracovní upozornění Při nasazení stroje nesmí být překročen přípustný počet otáček kloubového hřídele. - Po odpojení kloubového hřídele může připevněný stroj dobíhat. Teprve až stojí úplně v klidu, můžete s ním dále pracovat. - Při odstavení stroje musí být kloubový hřídel uložen podle předpisů případně zajištěna prostřednictvím řetězu. Bezpečnostní řetízky (H) nepoužívejte k zavěšení vývodového hřídele. X L2 X X min. X TD 52/97/37 1) Funkční upozornění pro použití vačkové spojky: Vačková spojka je spojka proti přetížení, která sníží kroutící moment při přetížení na nulu. Vypnutou spojku je možno zapnout rozpojením pohonu vývodového hřídele.. Počet otáček zapnutí spojky leží pod 200 /min. Pozor! Vačková spojka kloubového hřídele není ukazatelem maximálního zatížení. Je to pouze pojistka proti přetížení, která má chránit Váš stroj před poškozením. Rozumným způsobem jízdy vyloučíte častou aktivaci spojky a chráníte tak spojku a stroj před zbytečným opotřebením. 2) Širokoúhlý kloub: Maximální úhel v provozu a v klidovém stavu je 70. 3) Normální kloub: Maximální úhel v klidovém stavu je 90. Maximální úhel v provozu je 35. Údržba Opotřebované kryty okamžitě vyměňte. - Před každým uvedením do 8 h FETT provozu a každých 8 provozních hodin namažte značkovým tukem. - Před každým delším klidovým obdobím vývodový hřídel vyčistěte a namažte - Při zimním provozu je třeba ochranné trubky namazat, aby se zabránilo zamrznutí Důležité u kloubových hřídelů s třecí spojkou Před prvním použitím a po delším klidovém období přezkoušejte způsob práce třecí spojky (9). a.) u K90, K90/4 a K94/1 nastavte rozmïr L na tlaënè pruûinï a u K92E a K92/4E pomocì öroubu b.) uvolnïte öroub, ËÌmû uvolnìte spojku ñ spojka se prot ËÌ c.) örouby nastavte na rozmïr ìlî ñ spojka je opït v pracovnì poloze K90,K90/4,K94/1 L K92E,K92/4E L GELENKWELLE (341) - B 1 -

24 Schmierplan Plan de graissage Lubrication chart Smeerschema Mazací Plán (297) SCHMIERPLAN 9900-D/F/GB/NL/ - D

25 1 J 1 x jährlich 1 J 1 fois par an 1 J once a year 1 J 1 x jaarlijks 1 J 1 x roënï 20 h alle 20 Betriebsstunden 20 h Toutes les 20 heures de service 20 h after every 20 hours operation 20 h alle 20 bedrijfs uren 20 h kaûd ch 20 hodin SCHMIERPLAN PLAN DE GRAISSAGE LUBRICATION CHART SMEERSCHEMA MAZAZÍ PLÁN FETT 20 h 1J (SAE 90 / 0,75l) FETT 20 h FETT 20 h FETT 20 h FETT 20 h FETT 20 h (10x) ( -Bj 1998 FETT 20 h FETT 20 h (10x) ( -Bj 1998 (297) SCHMIERPLAN 9900-D/F/GB/NL/ - D

26 Mazací prostředky vydání 1997 Výkon a životnost stroje jsou závislé na pečlivé údržbě a použití dobrých mazacích látek. Náš seznam ulehčuje správnou volbu vhodných maziv. V mazacím plánu je právě použitý mazací prostředek symbolizován identifikačním znakem maziva (např. III). Na základě identifikačního znaku maziva může být stanovena požadovaná kvalita a odpovídající výrobek firmy vyrábějící minerální oleje. Seznam firem vyrábějící minerální oleje nemusí být úplný. Olej v převodovce měňte podle provozního návodu - minimálně však 1 x ročně. - Vyjměte šroub odtoku oleje, starý olej nechte vypustit a řádně naplňte novým olejem. V klidovém stavu (přes zimu) proveďte výměnu oleje a namažte všechna místa, která je třeba namazat. Holé kovové části zvenku (klouby, atd.) chraňte před rzí pomocí některého výrobku podle bodu IV tabulky. (II) I II III IV V VI VII ÖL Betriebsstoff-Kennzahl identifikační znak maziva FETT (IV) gefordertes Qualitätsmerkmal požadovaná kvalita Hydrauliköl HLP DIN Teil 2 siehe Anmerkungen * / ** / *** Motorenöl SAE 30 gemäß API CD/SF Getriebeöl SAE 90 bzw. SAE 85 W-140 gemäß API-GL 4 oder API-GL 5 Li-Fett (DIN , KP 2K) Getriebefließfett (DIN :GOH Komplexfett (DIN : KP 1R) Getriebeöl SAE 90 bzw. 85 W- 140 gemäß API-GL 5 hydraulický olej HLP DIN část 2 viz poznámky * / ** / *** motorový olej SAE 30 podle API CD/SF olej do převodovky SAE 90 příp. SAE 85 W-140 podle API-GL 4 nebo API-GL 5 lithiový tuk (DIN , KP 2K) tekutý převodovkový tuk (DIN :GOH) komplexní tuk (DIN :KP 1R) olej do převodovky SAE 90 příp. SAE 85 W-140 podle API-GL 5 - D 26 -

27 - I II III IV V VI VII POZNÁMKY: FETT (IV) ÖL (II) OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM HF 32/46 AVILUB RL 32/46 AVILUB VG 32/46 HYDRAULIKÖL HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * HYDRAULIKÖL MC 530 ** PLANTOHYD 40N *** MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBORAL SUPER TRAKTORAL 15W-30 MOTOROIL HD 30 MULTIGRADE HDC 15W-40 TRACTAVIA HF SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 ENERGOL SHF 32/46/68 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 HYSPIN AWS 32/46/68 HYSPIN AWH 32/46 HLP 32/46/68 HLP-M M32/M46 OLNA 32/46/68 HYDRELF 46/68 RX SUPER DIESEL 15W-40 POWERTRANS MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUSTROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIEBEÖL HYP 85W-90 GETRIEBEÖL MZ 90 M MULTIHYP 85W-140 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 GETRIEBEÖL MP 85W-90 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GR MU 2 GR SLL GR LFO - ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB HL 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL HYP 90 AVIA MEHRZWECKFETT AVIA ABSCHMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL HYP 90 EP MULTIHYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE HTO RENOPLEX EP 1 HYPOID 85W-140 OLEX PR 9142 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP CASTROLGREASE LM IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 HYPOY C 80W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RHENOX 34 GA O EP POLY G O GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 * Ve spojení s t a ž n ý m i prostředky vybavenými hydraulickými brzdami je třeba mezinárodní specifikace J 20 A ** hydraulické oleje HLP-(D) + HV *** hydraulické oleje na bázi rostlinných olejů HLP + HV Biologicky odbouratelné, proto jsou obzvláště ekologické NUTO H 32/46/68 NUTO HP 32/46/68 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 GEAROIL GP 80W-90 GEAROIL GP 85W-140 MULTI PURPOSE GREASE H FIBRAX EP 370 NEBULA EP 1 GP GREASE GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 ENAK HLP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER HYDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN HYDRAMOT 1030 MC ** RENOGEAR HYDRA * PLANTOHYD 40N *** HYDRAULIKÖL HLP/32/46/68 HYDRAMOT 1030 MC * HYDRAULIKÖL 520 ** PLANTOHYD 40N *** DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENOLIN B 32 HVI/46HVI TITAN HYDRAMOT 1O3O MC TITAN UNIVERSAL HD MULTI TC HYDRAMOT 15W-30 HYDRAMOT 1030 MC HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 HYPOID GA 90 HYPOID GB 90 PONTONIC N 85W-90 PONTONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR HYPOID 85 W-140 RENOGEAR HYPOID 90 GETRIEBEÖL MP 90 HYPOID EW 90 HYPOID 85W-140 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKGETRIEBEÖlSAE90 HYPOID EW 90 HOCHDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 HYPOID GB 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADHESIV 2 PLANTOGEL 2 N MEHRZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKFETT RENOLIT MP DURAPLEX EP RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N GETRIEBEFLIESSFETT PLANTOGEL 00N RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR HYPOID 85W-140 RENOGEAR HYPOID 90 RENOPLEX EP 1 HYPOID EW 90 HYPOID 85W-140 RENOSOD GFO 35 RENOPLEX EP 1 HYPOID EW 90 TELLUS S32/S 46/S68 TELLUS T 32/T46 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 RETINAX A ALVANIA EP 2 SPEZ. GETRIEBEFETT H SIMMNIA GREASE O AEROSHELL GREASE 22 DOLIUM GREASE R SPIRAX HD 90 SPIRAX HD 85W-140 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 RUBIA H 30 MULTAGRI TM 15W-20 TOTAL EP 85W-90 TOTAL EP B 85W-90 MULTIS EP 2 MULTIS EP 200 MULTIS HT 1 TOTAL EP B 85W-90 ULTRAMAX HLP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX HVLP 32 ** ULTRAPLANT 40 *** SUPER HPO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 HP GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 HP GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 HD PLUS SAE 30 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 MULTI C SAE 85W WIOLAN HS (HG) 32/46/68 WIOLAN HVG 46 ** WIOLAN HR 32/46 *** HYDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 HYPOID-GETRIEBEÖL 80W-90, 85W-140 MEHRZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 HYPOID-GETRIEBEÖL 80W-90, 85W-140 Firma Company Société Societá AGIP ARAL AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA FINA FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL WINTERSHALL - D 27 -

28 KÓTA KÛta min max A (2100) B C co nejnìûe km sdruûen zadnì svìtilna zadnì Ëerven odrazka p ednì obrysovè svïtlo bìlè p ednì odrazka bìl boënì svìtilna oranûov boënì odrazka oranûov troj hel. odrazov deska vyznaëenì povolenè rychlosti vyznaëenì obrysu vozidla D 600(400) X E co nejblìûe obrysu F G lev polovina stroje H X 400 CH I (1500) J X 150 K L co nejnìûe co nejblìûe obrysu M 600 X N O X 1000 P X 3000 platì hodnota v z vorce pokud konstrukce stroje neumoûúuje jinak O E H G km C B A F N L J M CH I K TD D AZB AGRIE (299) - BB -

29 KÓTA P ed uvedenìm stroje do provozu si peëlivï prostudujte n vod pro pouûìv nì stroje. BÏhem provozu stroje dodrûujte veökerè bezpeënostnì p edpisy. H P PO PRVNÕCH 10 HODIN CH PROVOZU DOT HNÃTE VäECHNY ärouby A MATICE. Az elsö 10 üzemóra után az anyákat illetve a csavarokat utánhúzni. Depois das primeiras 10 horas de serviço aperte parafusos e porcas Nach den ersten Betriebsstunden Muttern bzw. Schrauben nachziehen. Resserer les vis écrous après les 10 premières heures de fonctionnement. Tighten nuts and screws after the first 10 hours of operation. Na de eerste 10 werkuren bouton en moeren natrekken AZB AGRIE (299) - CC -

30 Pokyny pro provoz na pozemnìch komunikacìch Pokyny pro provoz na pozemnìch komunikacìch 1. Stroj p i provozu na pozemnìch komunikacìch p epravujeme pouze v p epravnì poloze tak, jak je uvedeno v n vodu k pouûìv nì stroje. Stroj musì b t osazen v straûn mi ötìty se svïtly a odrazkami, kterè jsou dod v ny se strojem (pokud nenì stroj vybaven trval m osvïtlenìm). 2. Stroj agregujte vûdy s doporuëen m traktorem, kter je p ijateln s poûadovan m v konem v n vodï pro pouûìv nì stroje. Hmotnost traktoru musì odpovìdat min. 40% celkovè hmotnosti stroje. Stroje bez brzdov ch systèm m ûete agregovat pouze s traktorem jehoû pohotovostnì hmotnost je shodn nebo vyööì neû celkov hmotnost p ÌpojnÈho stroje. 3. P i agregaci s traktorem musì odpovìdat minim lnì zatìûenì p ednì n pravy traktoru 20% jeho okamûitè hmotnosti. 4. P ed jìzdou proveôte kontrolu stavu a funkce brzd, osvïtlenì a hydrauliky. 5. Maxim lnì p epravnì rychlost stroje je stanovena na 30 km/hod. (u stroj bez brzdovèho systèmu na 20 km/hod.). 6. P eprava po mezin rodnìch silnicìch a silnicìch prvnì t Ìdy je zak z na. 7. P i p epravï musì b t uvedeno do Ëinnosti vnïjöì osvïtlenì traktoru s potk vacìmi svïtly. 8. P eprava za snìûenè viditelnosti je zak z na. 9. P ed odpojenìm stroje od traktoru je nutnè stroj zajistit zakl dacìmi klìny. 10. Stroje s transportnì öì kou vïtöì neû 3m, pokud nenì stanoveno vyhl ökou ministerstva dopravy jinak, nenì moûno p epravovat po pozemnìch komunikacìch v agregavi s traktorem. 11. Stroj je schv len pro provoz na pozemnìch komunikacìch a dalöì podmìnky stanovenè p i schv lenì technickè zp sobilosti jsou uvedeny v dokladech o schv lenì, kterè jsou dod v ny ke kaûdèmu stroji. 12. Uûivatel byl pouëen p i p ed nì stroje o povinnèm vybavenì stroje (osvïtlenì, odrazky, Ö) p i jìzdï stroje na pozemnìch komunikacìch dle vyhl öky 341/2002 Sb. a z kona 56/2001 Sb ZUSINFO / BA-EL ALLG. - Z.69 -

31 D leûitè dodatky pro Vaöi bezpeënost Kombinace traktoru s nesen m n adìm P ipojenìm stroj na ËelnÌ nebo zadnì ramena hydrauliky nesmì p ekroëit povolenè celkovè zatìûenì a nesmì vèst k p ekroëenì zatìûenì n prav a nosnosti pneumatik traktoru. JeötÏ p ed zakoupenìm stroje se p esvïdëete, ûe tento p edpoklad lze splnit a zatìm proveôte n sledujìcì v poëet nebo zjiötïnì hmotnostì kombinace traktor ñ stroj. ZjistÏte celkovou hmotnost, zatìûenì n prav, nosnost pneumatik a rovnïû minim lnì pot ebnè zatìûenì. Pro v poëet je t eba zn t n sledujìcì daje T [kg] L T [kg] V okamûit hmotnost okamûitè zatìûenì p ednì n pravy 1 1 a [m] vzd lenost mezi tïûiötïm ËelnÏ nesenèho stroje / zatìûenì vp edu a st edem p ednì n pravy 2 3 T H [kg] okamûitè zatìûenì zadnì n pravy 1 b [m] rozchod kol traktoru 1 3 G H [kg] celkov hmotnost stroje zavïöenèho vzadu / zatìûenì vzadu 2 c [m] vzd lenost mezi st edem zadnì n pravy a st edem upevúovacìch otvor spodnìch ramen hydrauliky G V [kg] celkov hmotnost stroje zavïöenèho vp edu / zatìûenì vp edu viz. n vod k pouûitì traktoru viz. cenìk nebo n vod k pouûitì stroje mï enì stroje 2 d [m] vzd lenost mezi st edem upevúovacìch otvor spodnìch ramen hydrauliky a tïûiötïm vzadu zavïöenèho stroje / zatìûenì vzadu 2 ZadnÏ nesen stroj p ÌpadnÏ v p edu a vzadu nesen kombinace 1. V poëet minim lnìho zatìûenì p ednì osy G V min Zaneste do tabulky hodnotu v poëtu minim lnìho zatìûenì p ednì n pravy.»elnï nesen stroj 2. V poëet minim lnìho zatìûenì zadnì osy G H min Zaneste do tabulky hodnotu v poëtu minim lnìho zatìûenì zadnì n pravy ZUSATZINFO / BA-EL ALLG

32 D leûitè dodatky pro Vaöi bezpeënost Kombinace traktoru s nesen m n adìm 3. V poëet skuteënèho zatìûenì p ednì n pravy T V tat (Pokud s ËelnÏ p ipojen m strojem (G V ) nelze dos hnout pot ebnèho zatìûenì p ednì osy, musì b t hmotnost ËelnÏ nesenèho stroje zv öena na minim lnì dovolenè zatìûenì! Zaneste do tabulky skuteënè hodnoty a hodnoty p ÌpustnÈ, uvedenè v n vodï pro pouûitì traktoru, urëenè pro p ednì n pravu 4. V poëet skuteënèho celkovèho zatìûenì G tat (Pokud se zadnï p ipojen m strojem (G H ) nelze dos hnout pot ebnèho zatìûenì zadnì osy, musì b t hmotnost zadnï nesenèho stroje zv öena na minim lnì dovolenè zatìûenì!) Zaneste do tabulky skuteënè hodnoty a hodnoty p ÌpustnÈ, uvedenè v n vodï pro pouûitì traktoru, urëenè pro celkovè zatìûenì. 5. V poëet skuteënèho zatìûenì zadnì n pravy T h tat Zaneste do tabulky skuteënè hodnoty a hodnoty p ÌpustnÈ, uvedenè v n vodï pro pouûitì traktoru, platnè pro zatìûenì zadnì n pravy 6. Nosnost pneumatik Zaneste do tabulky v poëet dvojn sobnè hodnoty (dvï pneumatiky) p ÌpustnÈho zatìûenì pneumatik (viz. nap. podklady v robce pneumatik). Tabulka SkuteËn hodnota podle v poëtu P Ìpustn hodnota podle n vodu k ouûitì Dvojn sobnï p Ìpustn nosnost pneumatik (dvï pneumatiky) Minim lnì zatìûenì vp edu / vzadu Celkov hmotnost ZatÌûenÌ n pravy p ednì ZatÌûenÌ zadnì n pravy Minim lnì zatìûenì musì b t na traktor namontov no jako p ipojen stroj nebo zatïûovacì z vaûì! VypoËÌtan hodnota musì b t menöì / rovna ( ) ) dovolenè hodnotï! ZUSATZINFO / BA-EL ALLG

33 P Ìloha 1 CE - Prohl öenì o shodï odpovìdajìcì smïrnicìm CE 98/37/EHS Wir ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. (Name des Anbieters) A-4710 Grieskirchen; Industriegelände 1 (p esn adresa firmy) prohlaöujeme na vlastnì zodpovïdnost, ûe v robek ShrnovaË EUROTOP 620 N Type SK 297 (v robek, typ) na kterè se toto prohl öenì vztahuje, odpovìd uveden m bezpeënostnìm a zdravotnìm poûadavk m CE- smïrnice 98/37/EHS (p ÌpadnÏ) rovnïû poûadavk m ostatnìch p Ìsluön ch CE smïrnic. (n zev a/nebo ËÌslo rovnïû datum vyd nì ostatnìch CE smïrnic) (p ÌpadnÏ) K vïcnï spr vnè realizace zmiúovan ch bezpeënostnìch a zdravotnìch poûadavk v CE smïrnicìch byly pouûity n sledujìcì normy anebo technickè specifikace: EN : 1991 EN : 1991 (jmèno a/nebo ËÌslo rovnïû datum vyd nì normy a/nebo technick ch specifikacì) 9800 EG Konformitätserkl. Grieskirchen, 07. April 2003 (mìsto a datum vystavenì) pa. Ing. W. Schremmer vedoucì v voje (jmèno, funkce a podpis opr vnïnè osoby)

34 Im Zuge der technischen Weiterentwicklung D arbeitet die PÖTTINGER Ges.m.b.H ständig an der Verbesserung ihrer Produkte. Änderungen gegenüber den Abbildungen und Beschreibungen dieser Betriebsanleitung müssen wir uns darum vorbehalten, ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen kann daraus nicht abgeleitet werden. Technische Angaben, Maße und Gewichte sind unverbindlich. Irrtümer vorbehalten. Nachdruck oder Übersetzung, auch auszugsweise, nur mit schriftlicher Genehmigung der ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Alle Rechte nach dem Gesetz des Urheberrecht vorbehalten. La société PÖTTINGER Ges.m.b.H améliore F constamment ses produits grâce au progrès technique. C'est pourquoi nous nous réservons le droit de modifier descriptions et illustrations de cette notice d'utilisation, sans qu'on en puisse faire découler un droit à modifications sur des machines déjà livrées. Caractéristiques techniques, dimensions et poids sont sans engagement. Des erreurs sont possibles. Copie ou traduction, même d'extraits, seulement avec la permission écrite de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Tous droits réservés selon la réglementation des droits d'auteurs. Following the policy of the PÖTTINGER GB Ges.m.b.H to improve their products as technical developments continue, PÖTTINGER reserve the right to make alterations which must not necessarily correspond to text and illustrations contained in this publication, and without incurring obligation to alter any machines previously delivered. Technical data, dimensions and weights are given as an indication only. Responsibility for errors or omissions not accepted. Reproduction or translation of this publication, in whole or part, is not permitted without the written consent of the ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. All rights under the provision of the Copyright Act are reserved. De PÖTTINGER Ges.m.b.H werkt permanent aan de verbetering van hun produkten in NL het kader van hun technische ontwikkelingen. Daarom moeten wij ons veranderingen van de afbeeldingen en beschrijvingen van deze gebruiksaanwijzing voorbehouden, zonder dat daaruit een aanspraak op veranderingen van reeds geieverde machines kan worden afgeleid. Technische gegevens, maten en gewichten zijn niet bindend. Vergissingen voorbehouden. Nadruk of vertailing ook gedeeltelijk, slechts met schiftelijke toestemming van de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Alle rechten naar de wet over het auteursrecht voorbehouden. Beroende på den tekniska utvecklingen S arbetar PÖTTINGER Ges.m.b.H. på att förbättra sina produkter. Vi måste därför förbehålla oss förändringar gentemot avbildningarna och beskrivningarna i denna bruksanvisning. Däremot består det inget anspråk på förändringar av produkter beroende av denna bruksanvisning. Tekniska uppgifter, mått och vikter är oförbindliga. Fel förbehållna. Ett eftertryck och översättningar, även utdrag, får endast genomföras med skriftlig tillåtelse av ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A 4710 Grieskirchen Alla rättigheter enligt lagen om upphovsmannarätten förbehålls. E La empresa PÖTTINGER Ges.m.b.H se esfuerza contínuamente en la mejora constante de sus productos, adaptándolos a la evolución técnica. Por ello nos vamos obligados a reservarnos todos los derechos de cualquier modificación de los productos con relación a las ilustraciones y a los textos del presente manual, sin que por ello pueda ser deducido derecho alguno a la modificación de máquinas ya suministradas. Los datos técnicos, las medidas y los pesos se entienden sin compromiso alguno. La reproducción o la traducción del presente manual de instrucciones, aunque sea tan solo parcial, requiere de la autorización por escrito de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Todos los derechos están protegidos por la ley de la propiedad industrial. I La PÖTTINGER Ges.m.b.H è costantemente al lavoro per migliorare i suoi prodotti mantenendoli aggiornati rispetto allo sviluppo della tecnica. Per questo motivo siamo costretti a riservarci la facoltà di apportare eventuali modifiche alle illustrazioni e alle descrizioni di queste istruzioni per l uso. Allo stesso tempo ciò non comporta il diritto di fare apportare modifiche a macchine già fornite. I dati tecnici, le misure e i pesi non sono impegnativi. Non rispondiamo di eventuali errori. Ristampa o traduzione, anche solo parziale, solo dietro consenso scritto della ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Ci riserviamo tutti i diritti previsti dalla legge sul diritto d autore. W sensie dalszego rozwoju technicznego PL Poettinger nieustannie pracuje nad ulepszaniem swoich produktûw. W zwiπzku z powyøszym zastrzegamy sobie prawo do zmian w schematach i opisach znajdujπcych sií w niniejszej instrukcji obs ugi. Nie wyklucza sií prawa do zmian rûwnieø w przypadku juø dostarczonych maszyn. Dane techniczne, wymiary i ciíøary nie sπ wielkoúciami ostatecznymi. Dopuszcza sií moøliwoúê pojawienia sií b edûw. Powielanie bπdü t umaczenia, rûwnieø wyrywkowe, wy πcznie za pisemnπ zgodπ ALOIS POTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen Wszelkie prawa w πcznie z prawami autorskimi zastrzeøone. V d sledku technickèho v voje pracuje firma PÖTTINGER Ges.m.b.H neust le na zlepöenì sv ch v robk. ZmÏny v n vodu k pouûìv nì si v robce vyhrazuje. Poûadavky na zmïnu n vodu k pouûìv nì na pr vï dodanè stroje nemohou b t vyvozov ny. TechnickÈ daje, rozmïry a hmotnosti jsou nez vaznè. Dotisk nebo nov p eklad je moûn pouze za pìsemnèho souhlasu firmy ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen Vöechna pr va podlèhajì autorskèmu pr vu. A mûszaki termékfejlesztés folyamatában a HU Pöttinger Ges.m.b.H. folyamatosan dolgozik termékei minôségének javításán. Ezen kezelési utasítás ábráinak és leírásainak változtatási jogát fenntartjuk, emiatt nem lehet követeléssel fellépni egy már kiszállított gép megváltoztatásával kapcsolatban. A mûszaki adatok, méretek, tömegek, kötelezettség nélküliek. A tévedések joga fenntartva. Utánnyomás vagy fordítás, akárcsak kivonatosan is, csak az ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen írásos engedélyével történhet. A szerzôi jogi törvény értelmében minden jog fenntartva. В ходе технического развития фирма RUS «ПЁТТИНГЕР Гез.м.б.Х.» постоянно занимается усовершенствованием своей продукции. В связи с этим мы сохраняем за собой право вносить изменения в рисунки и описания этой инструкции по эксплуатации, однако,требование вносить такие изменения в уже поставленные машины предъявлению не подлежит. Технические данные, указание размеров и массы даются без обязательств. Ошибки не исключены. Перепечатка или перевод, в том числе отрывками, разрешается только с письменного согласия фирмы «АЛОЙС ПЁТТИНГЕР Машиненфабрик Гезельшафт м.б.х.» А-4710 Грискирхен. С сохранением всех прав в соответствии с авторским правом.

35 ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h A-4710 Grieskirchen Telefon: 0043 (0) Telefax: 0043 (0) Internet: GEBR. PÖTTINGER GMBH Stützpunkt Nord Wentruper Mark 10 D Greven Telefon: ( ) Ersatzteildienst: ( ) Kundendienst: ( ) Telefax: ( ) PÖTTINGER France 129 b, la Chapelle F Le Bonhomme Tél.: Fax: GEBR. PÖTTINGER GMBH Servicezentrum Spöttinger-Straße 24 Postfach 1561 D LANDSBERG / LECH Telefon: Ersatzteildienst: / od. 169 Kundendienst: / od. 231 Telefax: /
