1 Návod k instalaci a obsluze CZ Chladnika s mraznikou

2 V-05

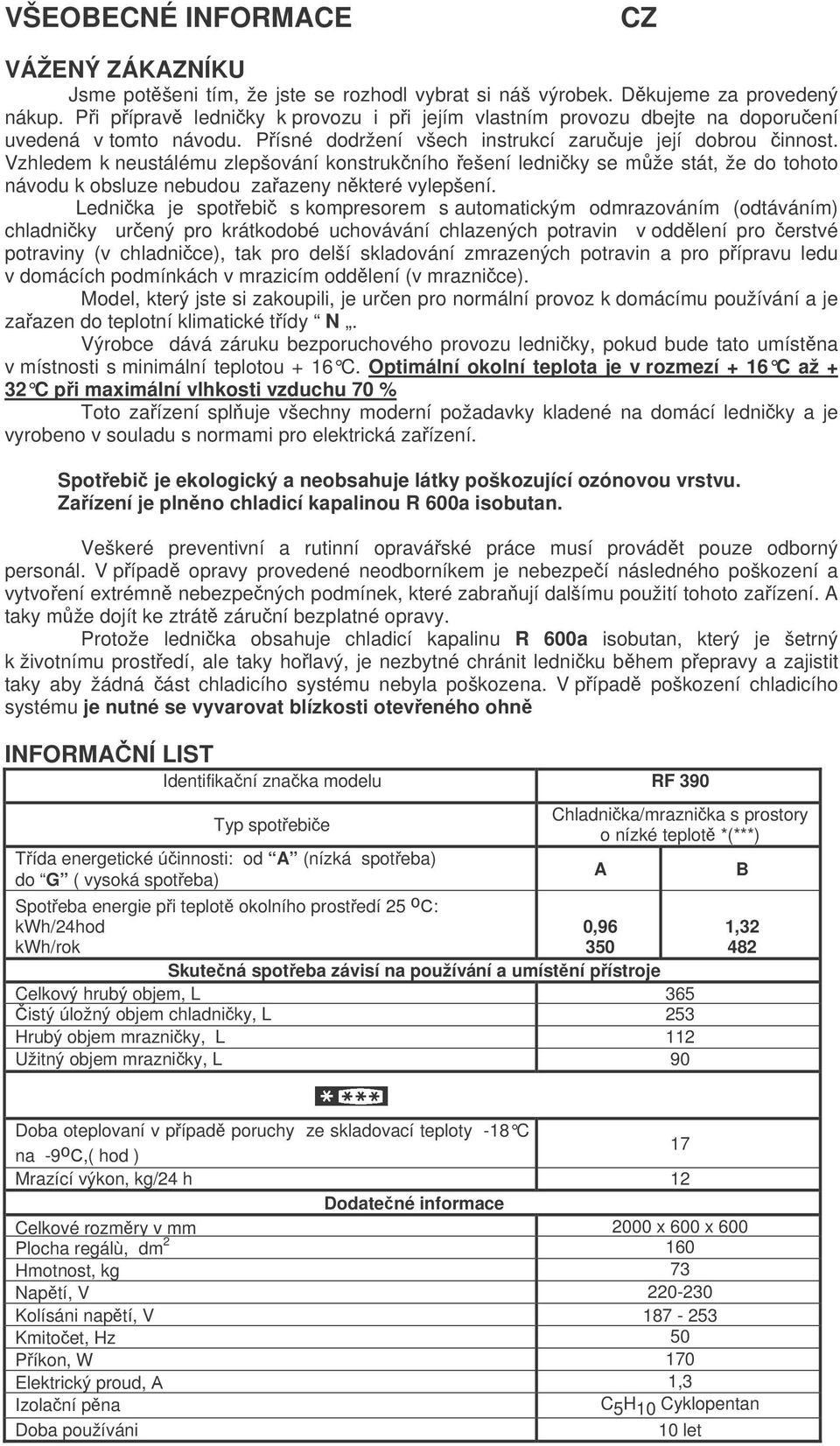

3 VŠEOBECNÉ INFORMACE CZ VÁŽENÝ ZÁKAZNÍKU Jsme potšeni tím, že jste se rozhodl vybrat si náš výrobek. Dkujeme za provedený nákup. Pi píprav ledniky k provozu i pi jejím vlastním provozu dbejte na doporuení uvedená v tomto návodu. Písné dodržení všech instrukcí zaruuje její dobrou innost. Vzhledem k neustálému zlepšování konstrukního ešení ledniky se mže stát, že do tohoto návodu k obsluze nebudou zaazeny nkteré vylepšení. Lednika je spotebi s kompresorem s automatickým odmrazováním (odtáváním) chladniky urený pro krátkodobé uchovávání chlazených potravin v oddlení pro erstvé potraviny (v chladnice), tak pro delší skladování zmrazených potravin a pro pípravu ledu v domácích podmínkách v mrazicím oddlení (v mraznice). Model, který jste si zakoupili, je uren pro normální provoz k domácímu používání a je zaazen do teplotní klimatické tídy N. Výrobce dává záruku bezporuchového provozu ledniky, pokud bude tato umístna v místnosti s minimální teplotou + 16 C. Optimální okolní teplota je v rozmezí + 16 C až + 32 C pi maximální vlhkosti vzduchu 70 % Toto zaízení spluje všechny moderní požadavky kladené na domácí ledniky a je vyrobeno v souladu s normami pro elektrická zaízení. Spotebi je ekologický a neobsahuje látky poškozující ozónovou vrstvu. Zaízení je plnno chladicí kapalinou R 600a isobutan. Veškeré preventivní a rutinní opraváské práce musí provádt pouze odborný personál. V pípad opravy provedené neodborníkem je nebezpeí následného poškození a vytvoení extrémn nebezpených podmínek, které zabraují dalšímu použití tohoto zaízení. A taky mže dojít ke ztrát záruní bezplatné opravy. Protože lednika obsahuje chladicí kapalinu R 600a isobutan, který je šetrný k životnímu prostedí, ale taky holavý, je nezbytné chránit ledniku bhem pepravy a zajistit taky aby žádná ást chladicího systému nebyla poškozena. V pípad poškození chladicího systému je nutné se vyvarovat blízkosti oteveného ohn INFORMANÍ LIST Identifikaní znaka modelu RF 390 Typ spotebie Tída energetické úinnosti: od A (nízká spoteba) do G ( vysoká spoteba) Chladnika/mraznika s prostory o nízké teplot *(***) Spoteba energie pi teplot okolního prostedí 25 : kwh/24hod kwh/rok 0, Skutená spoteba závisí na používání a umístní pístroje Celkový hrubý objem, L 365 istý úložný objem chladniky, L 253 Hrubý objem mrazniky, L 112 Užitný objem mrazniky, L 90 A B 1, Doba oteplovaní v pípad poruchy ze skladovací teploty -18 C na -9,( hod ) 17 Mrazící výkon, kg/24 h 12 Dodatené informace Celkové rozmry v mm 2000 x 600 x 600 Plocha regálù, dm Hmotnost, kg 73 Naptí, V Kolísáni naptí, V Kmitoet, Hz 50 Píkon, W 170 Elektrický proud, 1,3 Izolaní pna C 5 H 10 Cyklopentan Doba používáni 10 let

4 BEZPENOSTNÍ UPOZORNNÍ Ped zapojením ledniky do sít zkontrolujte, zda pívodní kabel není poškozen. Zástrka ledniky by mla být pipojena k ádn upevnné, napevno instalované zásuvce, která umožuje dobrý kontakt. Zásuvka musí být vybavena uzemovacím vodiem, jinak hrozí nebezpeí zásahu elektrickým proudem. Po instalaci spotebie musí být pívodní zástrka dosažitelná. Pokud je lednika vyrobena se speciálním pívodním kabelem, mže být vymnn pouze za stejný speciální pívodní kabel, poskytnutý výrobcem. Alespo jednou ron odstrate prach usazený na zadní stn chladniky pomocí jemné prachovky nebo vysavae. Chrate vnitní povrch chladniky od tuk, olej, omáek, aby se zabránilo vzniku prasklin. V pípad ocitnuti tchto potravin na povrchu chladniky, okamžit jej umyjte pomoci prostedk na nádobí. Nepokládejte na chladniku nádoby s tekutinou, která by mohla natéct do elektrických souástí, ani elektrické spotebie vydávající teplo, jako jsou nap. elektrická kamínka, žehliky, grily, apod. Mohlo by dojít k popálení horní desky chladniky V pípad likvidace spotebie se ite místními pedpisy pro odstraování odpadu. Kontaktujte autorizovaný servis. VAROVÁNÍ! Nepoužívejte elektrické spotebie uvnit ledniky. Nepoužívejte mechanické, a jiné prostedky k urychlení procesu odmrazování. Bute opatrní aby nedošlo k poškození mrazicího okruhu. V pípad poškození nepoužívejte otevený ohe. Udržujte vtrací otvory ledniky nezakryté. Dejte pozor, aby nedošlo k jejich ucpání. Nenechávejte zapnutou ledniku otevenou déle, než potebujete pro uložení nebo vyjmutí potravin. Po odpojeni ledniky od sítí elektrického napti - je zakázáno dotýkat se zástrky pívodní šry ledniky Po odpojeni ledniky od sít elektrického napti (pi ištni, pemístni na jiné místo aj.) její opakované zapnuti je možné po uplynuti 15 min. Pi rozmrazováni chladniky a jejího úklidu zevnit a zvenku je nutné odpojit ledniku od sítí elektrického naptí. Neuskladujte v mraznice sklenné lahve z mrznoucími tekutinami, a také nápoje a tekutiny z obsahem kysliníku uhliitého (CO 2 ), v tsn uzavených lahvích nebo sklenicích hrozí nebezpeí jejích výbuchu. Nedoporuujeme požívat píliš studené potraviny z mrazniky. Informace: Pokud je lednika delší dobu vypnutá, nechte dvee ledniky otevené, vyistte jí a vyvtrejte. pi prodeji, transportu nebo likvidaci je povinná informace o tom, že izolaní látkou je cyklopentan; chladicí látkou R600a.

5 KONSTRUKCE LEDNIKY Obr.1 Kombinovaná chladnika s mraznikou je dvoudvéová: V horní ásti je chladnika B ; V spodní mraznika A. Obr. 1 íslo na obr.1 název íslo na obr.1 název 1-5 ovládaní a signalizace 18 vyjímatelná polika 7 poliky 19 vyjímatelná polika 9 plastikový kolík 20 zásobník na vejce 10 sklenná deska 21 kryt poliky na vejce 12 šuplík na ovoce 22 madla * 13 rošt mrazniky 25 kondenzátor 14 šuplík mrazniky 26 vanika kompresoru 15 žlab 27 kompresor 16 vanika na led návod, obal * jestli Vaše lednika má madla 1 Osvêtlovací žárovka 2 Osvtlovací lleso 3 Koleko termoregulátoru 4 Termoreguláni stupnice 5 Zelená kontrolka Obr.2

6 Schématický nákres plochy potebné pro provoz ledniky Obr.3 (645 jestli lednika má madla) Konstrukce spotebie umožuje úpravu dvíek pro otevírání zprava. V polyetylenovém sáku se dodává ada kolík. Pi výmn dveí je zakázáno položit ledniku na podlahu. Obr.4

7 Sejmte dolní kryt 15. Odšroubujte dva šrouby 12 a odmontujte dolní konzoli 12 spolu s podložkami 11 na ose a distanní vložkou 10. Vysate dolní dvíka 9. Odšroubujte upevovací šrouby 7 prostední konzole 6. Odejmte prostední konzoli 6 spolu s podložkami na ose a distanní vložkou. Vysate horní dvíka 4. Odšroubujte osu 2 spolu s maticí 1 a podložkami 3 z horní konzole a celou tuto sestavu pišroubujte na levou stranu dvíek. Vyjmte kolíek 21 z horních dvíek a kolíek 19 z dolních dvíek na pravé stran. Vyjmte kolíky 20 ze skín a pemístte je na pravou stranu. Horní dvíka zavste na osu 2. Ped pišroubováním prostední konzole 6 s podložkami a distanními vložkami na levou stranu skín vložte osu konzole do horních dvíek. Zavste spodní dvíka na osu prostední konzole. Ped odšroubováním konzole 16 a jeho zámnou za dolní konzole 13 (spolu se sadou podložek a distanních vložek), zasute osu konzole do dolních dvíek. Konzole 14, kterou jsou pod konzolami 13 a 16, zstávají na svém míst. Nasate dolní kryt 15. P ÍPRAVA K POUŽITÍ Spotebi se pepravuje v polystyrenovém obalu. Strhnte lepicí pásky po stranách, ledniku nazdvihnte a polystyren odstrate. Pi peprav nazdvihnte pedek, aby se opry nedotýkaly podlahy. Strhnte lepicí pásky a otevete dvíka. Odstrate vložku mezi obma dvíky. Z polic sejmte ervené pepravní držáky. Z konzole dolních dvíek vyjmte plastové pepravní úchytky A. Opry nastavte tak, aby lednika stála naklonná mírn dozadu a aby se dvíka samovoln zavírala. Je velmi dležité, aby se ob pední opry shodn dotýkaly podlahy. Ze sáku vyjmte dv opry 1 a zasute je do vodicích lišt 2 na zadní stran horní desky. Aby se lednika nenaklánla dopedu, v oprách 1 jsou udlané otvory 3 pro pipevnni ke zdi. Pokud Vaše chladnika má sklenné poliky popotáhnte poliku smrem, jak je ukázáno na obrázku 1 a podle obrázku 2 vyndejte ervený držák, urený k manipulaci s polikami. VOLBA UMÍSTNÍ LEDNIKY Lednika by mla být umístna v suché a dobe vtrané místnosti. Ledniku je teba umístit dostaten daleko od tepelných zdroj (kamna, radiátory, apod.) a tak, aby nestála na pímém slunci. Není-li možné ledniku umístit na takové místo, použijte izolaní desku.

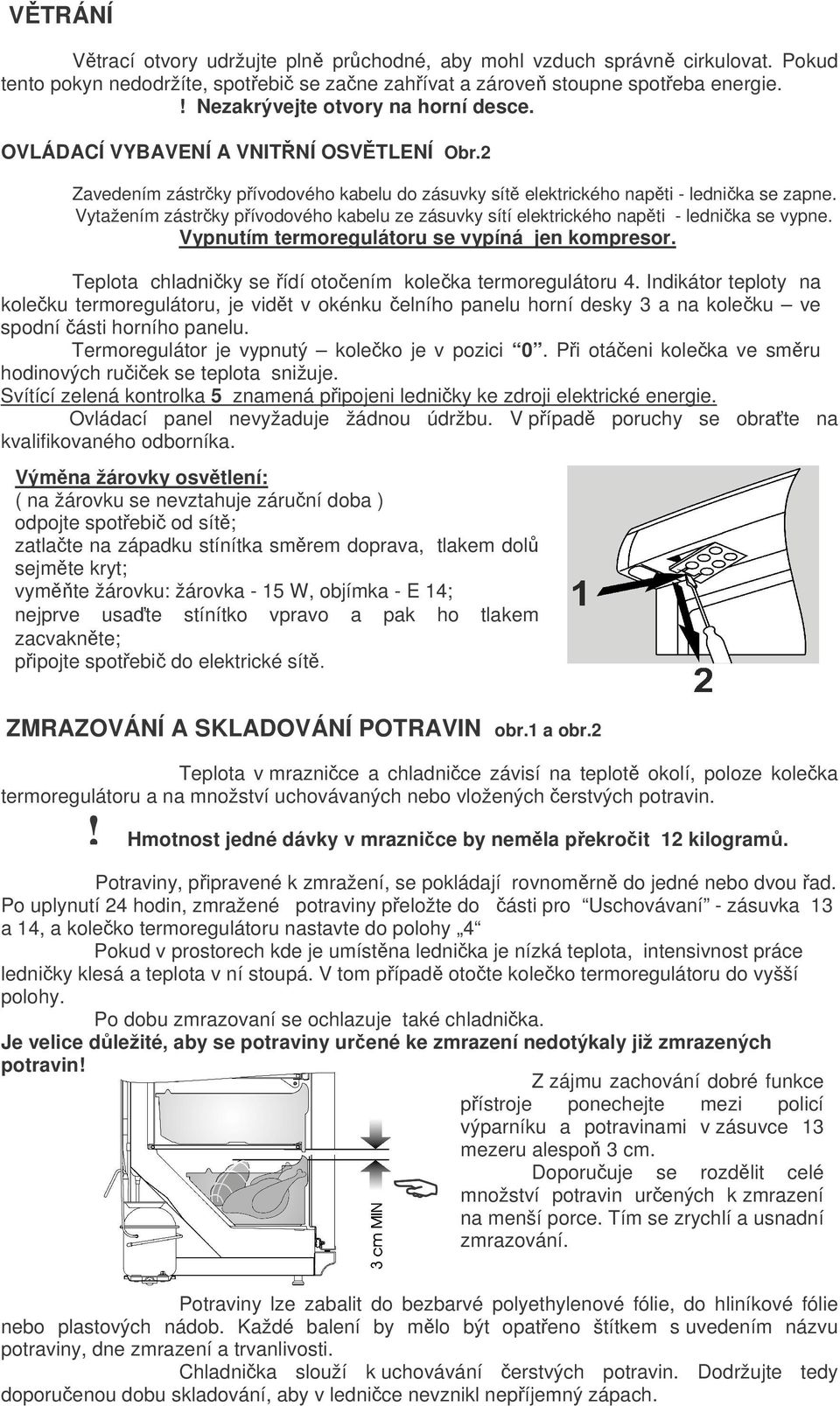

8 VTRÁNÍ Vtrací otvory udržujte pln prchodné, aby mohl vzduch správn cirkulovat. Pokud tento pokyn nedodržíte, spotebi se zane zahívat a zárove stoupne spoteba energie.! Nezakrývejte otvory na horní desce. OVLÁDACÍ VYBAVENÍ A VNIT NÍ OSVTLENÍ Obr.2 Zavedením zástrky pívodového kabelu do zásuvky sít elektrického napti - lednika se zapne. Vytažením zástrky pívodového kabelu ze zásuvky sítí elektrického napti - lednika se vypne. Vypnutím termoregulátoru se vypíná jen kompresor. Teplota chladniky se ídí otoením koleka termoregulátoru 4. Indikátor teploty na koleku termoregulátoru, je vidt v okénku elního panelu horní desky 3 a na koleku ve spodní ásti horního panelu. Termoregulátor je vypnutý koleko je v pozici 0. Pi otáeni koleka ve smru hodinových ruiek se teplota snižuje. Svítící zelená kontrolka 5 znamená pipojeni ledniky ke zdroji elektrické energie. Ovládací panel nevyžaduje žádnou údržbu. V pípad poruchy se obrate na kvalifikovaného odborníka. Výmna žárovky osvtlení: ( na žárovku se nevztahuje záruní doba ) odpojte spotebi od sít; zatlate na západku stínítka smrem doprava, tlakem dol sejmte kryt; vymte žárovku: žárovka - 15 W, objímka - E 14; nejprve usate stínítko vpravo a pak ho tlakem zacvaknte; pipojte spotebi do elektrické sít. ZMRAZOVÁNÍ A SKLADOVÁNÍ POTRAVINobr.1 a obr.2 Teplota v mraznice a chladnice závisí na teplot okolí, poloze koleka termoregulátoru a na množství uchovávaných nebo vložených erstvých potravin.! Hmotnost jedné dávky v mraznice by nemla pekroit 12 kilogram. Potraviny, pipravené k zmražení, se pokládají rovnomrn do jedné nebo dvou ad. Po uplynutí 24 hodin, zmražené potraviny peložte do ásti pro Uschovávaní - zásuvka 13 a 14, a koleko termoregulátoru nastavte do polohy 4 Pokud v prostorech kde je umístna lednika je nízká teplota, intensivnost práce ledniky klesá a teplota v ní stoupá. V tom pípad otote koleko termoregulátoru do vyšší polohy. Po dobu zmrazovaní se ochlazuje také chladnika. Je velice dležité, aby se potraviny urené ke zmrazení nedotýkaly již zmrazených potravin! Z zájmu zachování dobré funkce pístroje ponechejte mezi policí výparníku a potravinami v zásuvce 13 mezeru alespo 3 cm. Doporuuje se rozdlit celé množství potravin urených k zmrazení na menší porce. Tím se zrychlí a usnadní zmrazování. Potraviny lze zabalit do bezbarvé polyethylenové fólie, do hliníkové fólie nebo plastových nádob. Každé balení by mlo být opateno štítkem s uvedením názvu potraviny, dne zmrazení a trvanlivosti. Chladnika slouží k uchovávání erstvých potravin. Dodržujte tedy doporuenou dobu skladování, aby v lednice nevznikl nepíjemný zápach.

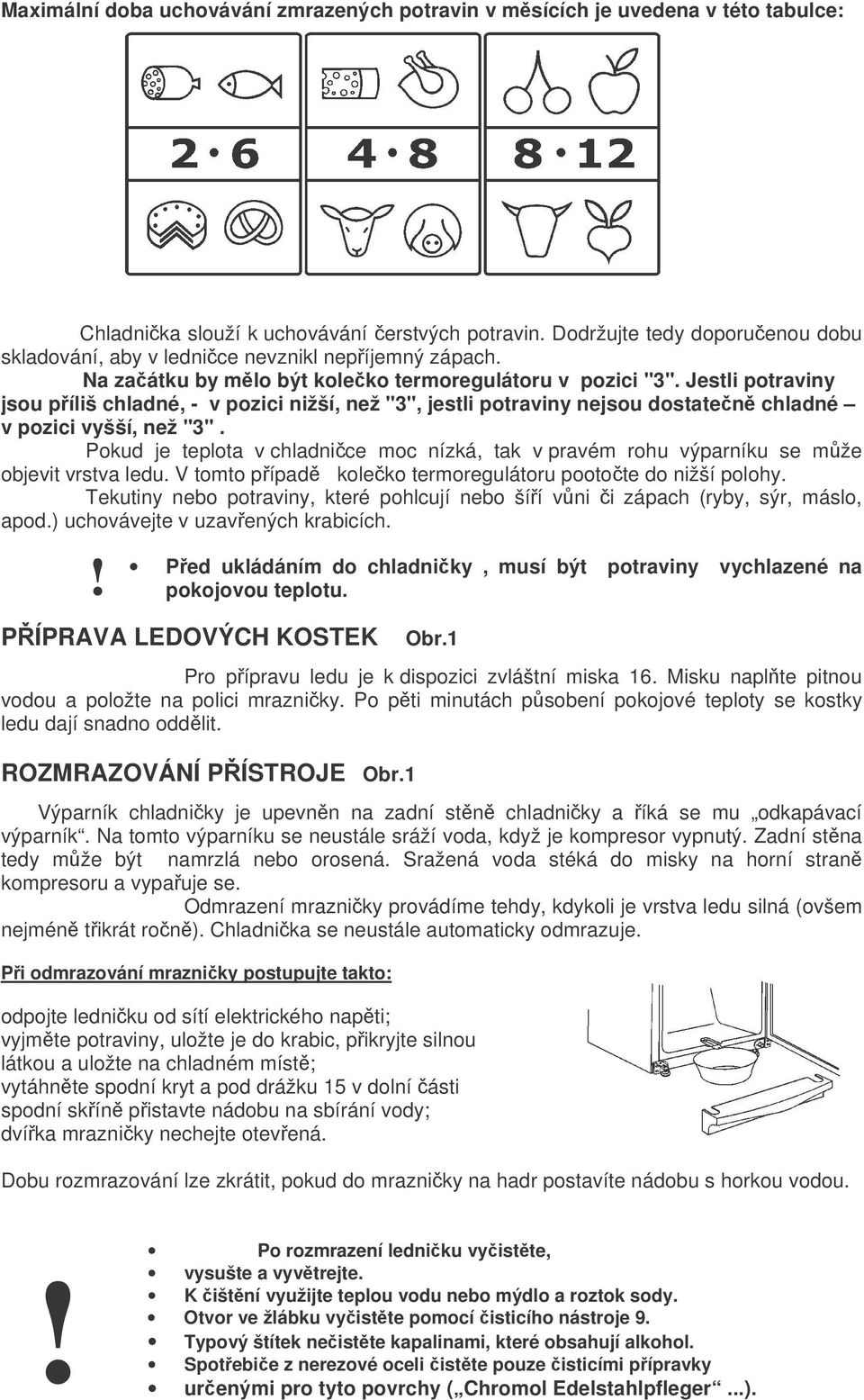

9 Maximální doba uchovávání zmrazených potravin v msících je uvedena v této tabulce: Chladnika slouží k uchovávání erstvých potravin. Dodržujte tedy doporuenou dobu skladování, aby v lednice nevznikl nepíjemný zápach. Na zaátku by mlo být koleko termoregulátoru v pozici "3". Jestli potraviny jsou píliš chladné, - v pozici nižší, než "3", jestli potraviny nejsou dostaten chladné v pozici vyšší, než "3". Pokud je teplota v chladnice moc nízká, tak v pravém rohu výparníku se mže objevit vrstva ledu. V tomto pípad koleko termoregulátoru pootote do nižší polohy. Tekutiny nebo potraviny, které pohlcují nebo šíí vni i zápach (ryby, sýr, máslo, apod.) uchovávejte v uzavených krabicích.! Ped ukládáním do chladniky, musí být potraviny vychlazené na pokojovou teplotu. P ÍPRAVA LEDOVÝCH KOSTEKObr.1 Pro pípravu ledu je k dispozici zvláštní miska 16. Misku naplte pitnou vodou a položte na polici mrazniky. Po pti minutách psobení pokojové teploty se kostky ledu dají snadno oddlit. ROZMRAZOVÁNÍ P ÍSTROJE Obr.1 Výparník chladniky je upevnn na zadní stn chladniky a íká se mu odkapávací výparník. Na tomto výparníku se neustále sráží voda, když je kompresor vypnutý. Zadní stna tedy mže být namrzlá nebo orosená. Sražená voda stéká do misky na horní stran kompresoru a vypauje se. Odmrazení mrazniky provádíme tehdy, kdykoli je vrstva ledu silná (ovšem nejmén tikrát ron). Chladnika se neustále automaticky odmrazuje. Pi odmrazování mrazniky postupujte takto: odpojte ledniku od sítí elektrického napti; vyjmte potraviny, uložte je do krabic, pikryjte silnou látkou a uložte na chladném míst; vytáhnte spodní kryt a pod drážku 15 v dolní ásti spodní skín pistavte nádobu na sbírání vody; dvíka mrazniky nechejte otevená. Dobu rozmrazování lze zkrátit, pokud do mrazniky na hadr postavíte nádobu s horkou vodou.! Po rozmrazení ledniku vyistte, vysušte a vyvtrejte. K ištní využijte teplou vodu nebo mýdlo a roztok sody. Otvor ve žlábku vyistte pomocí isticího nástroje 9. Typový štítek neistte kapalinami, které obsahují alkohol. Spotebie z nerezové oceli istte pouze isticími pípravky urenými pro tyto povrchy ( Chromol Edelstahlpfleger...).

10 Upozorujeme, že spotebi obsahuje urité pirozené zdroje hluku. Hluk, který se šíí z tchto zdroj, není známkou poruchy: 1. Hluk vznikající chodem elektromotoru kompresoru. Pi nabíhání kompresoru je hluk silnjší. 2. Hluk vznikající prtokem chladicí kapaliny potrubím. Projevuje se cvakáním, bubláním, skípáním. Díve než budete volat servisní firmu kvli odstranní závady vzniklé bhem provozu a obsluhy vaší chladniky, pesvdete se, zda nejste sami schopni zjednat nápravu tím, že si vezmete na pomoc následující tabulku pro lokalizaci a odstranní závad. ODSTRAOVÁNÍ ZÁVAD UŽIVATELEM Závada Píina Náprava Po pipojeni k napájecí síti kompresor nebží, svtlo na lednice nesvítí. Kompresor nebží, svtlo na lednice svítí. Neobvyklý hluk bhem provozu ledniky. Pi automatickém odmrazování zstává voda na dn chladniky. Vysoká teplota v mraznice. V síti není naptí nebo zástrka má v zásuvce špatný kontakt. Nízká okolní teplota pod +16 o C. Bud se jedná o nesprávnou instalaci ledniky nebo se potrubí dotýká skín ledniky. Ucpán systém pro odvedení vody. Zkontrolujte naptí v zásuvce a zajistte ádný dotyk zástrky se zásuvkou. Pemístte ledniku do teplejší místnosti. Zkontrolujte správnou instalaci ledniky opravením nastavení oprných nožek, nebo odstrate nežádoucí dotyk. Vyistte kanál pro odvod vody plastovým kolíkem.9. (viz obr.1). Zkontrolujte, zda jsou dvíka správn zavená, zda je správn zapnut knoflík termostatu, zda je lednika umístna v dostatené vzdálenosti od zdroj tepla, zda je kondenzátor zbaven neistot a je-li kolem nho dostatek prostoru pro cirkulaci vzduchu, není-li píliš velká námraza na výparníku chladniky. Orosený povrch ledniky Vysoká vlhkost vzduchu ( více jak 70 % ) V pípad, že zjistíte závadu odlišnou od uvedených, kterou nedokážete odstranit, spojte se se zástupcem servisní firmy. V takovém pípad neprovádjte žádné pokusy o nápravu vlastními silami, zejména pokud jde o elektrické ásti. Servis celostátn plošn zajišuje firma Ivo Vrcek ELZIM, Smetanova 1217, Nový Bydžov, tel.: , ,

11 Pejeme Vám, aby Vám Vaše chladnika sloužila k plné spokojenosti. Aby bylo dosaženo lepší pée o zákazníka pi poskytování opravárenských služeb, vedle Vaší objednávky písemn nebo telefonicky musíte uvést o pístroji informace, které najdete na štítku chladniky, viz. obrázek
