Větrání plaveckých bazénů

Transkript

1 Větrání plaveckých bazénů PROBLÉMY PŘI NEDOSTATEČNÉM VĚTRÁNÍ BAZÉNŮ při nevyhovujícím odvodu vlhkostní zátěže intenzivním odparem z hladiny se zvyšuje relativní vlhkost v prostoru až na hodnoty, kdy dochází plošné kondenzaci vodních par na povrchu stavebních konstrukcí (tepelné mosty) a celém povrchu prosklených stěn a oken kondenzát vážně poškozuje stavební konstrukce, stéká po konstrukci, zasklení - pro uživatele je neakceptovatelný, průvodním jevem je pak výskyt plísní (např. Cladosporium, Penicillium, Aspergillus versicolor), v řadě případů jsou instalovány pouze odvlhčovací kondenzační jednotky, jejichž dosah proudu je však nedostatečný, nepokrývá celý prostor bazénu a dochází k silné kondenzaci a výskytu plísní v nedostatečně provětraném prostoru. Současně se vyskytují vážné problémy z výparů chemické dezinfekce vody (chlor, ozón, halogeny brom, jód, chloroformu) ZÁSADY STAVEBNÍHO ŘEŠENÍ BAZÉNŮ obvodové konstrukce stěn a oken řešit s nejlepšími tepelně-technickými parametry omezit (zbytečné) rozsahy zasklení (zejména ve střechách bazénů!!!) zcela eliminovat tepelné mosty navrhnout dokonalé parotěsné zábrany stěn a stropů preferovat pravoúhlé tvary bazénů pro možnost instalace navíjecích foliových zákrytů, případně tepelně-izolačních kazet z plášťovaného polyuretanu napojení na bytové prostory domu navrhnout výhradně přes těsné dveře, výhodně přes samostatně odvětraný meziprostor chodby ZÁSADY VĚTRÁNÍ A VYTÁPĚNÍ BAZÉNŮ zajištění dokonalého a rovnoměrného provětrávání celého prostoru bazénu bez nevětraných koutů a sektorů, kde hrozí kondenzace zajištění přívodu teplého suchého vzduchu s nízkou relativní vlhkostí zásadně k proskleným stěnám a oknům s dostatečnou rychlostí a dosahem proudu v celém rozsahu prosklení celý prostor bazénu udržovat vzduchotechnikou trvale v podtlaku (min. 95 %) pro vyloučení rizika pronikání par do sousedních prostor a přes chybně provedené parotěsné zábrany do konstrukcí rozvody vzduchotechniky zásadně z nerez potrubí u podlahových rozvodů zajistit dokonalou vodotěsnost, vyspádování ke sběru kondenzátu, přístup pro čištění a dokonalou tepelnou izolací a zamezit zatékání vody z podlahy zásadně oddělit systém vzduchotechniky bazénu od ostatních VZT systémů samostatné větrací jednotky při nárazovému provozu (rodinné bazény) je ideální instalace vzduchotechniky spojená s teplovzdušným vytápěním (zajistí se velmi rychlý náběh teploty vzduchu na požadovanou hodnotu během několika desítek minut). vzduchotechnické jednotky pro větrání bazénů navrhnout v provedení do agresivního prostředí (chlor), tzn. s rekuperačním výměníkem z nerez nebo z plastu, odvodňovací vany nerez, nebo speciální úpravy velmi malé prostory bazénů lze řešit lokální odvlhčovací recirkulační jednotkou nejvýhodnější je větrací a odvlhčovací vzduchotechnická jednotka ovšem pozor na množství cirkulačního vzduchu (dodržet min. množství čerstvého venkovního vzduchu) 1 z 4

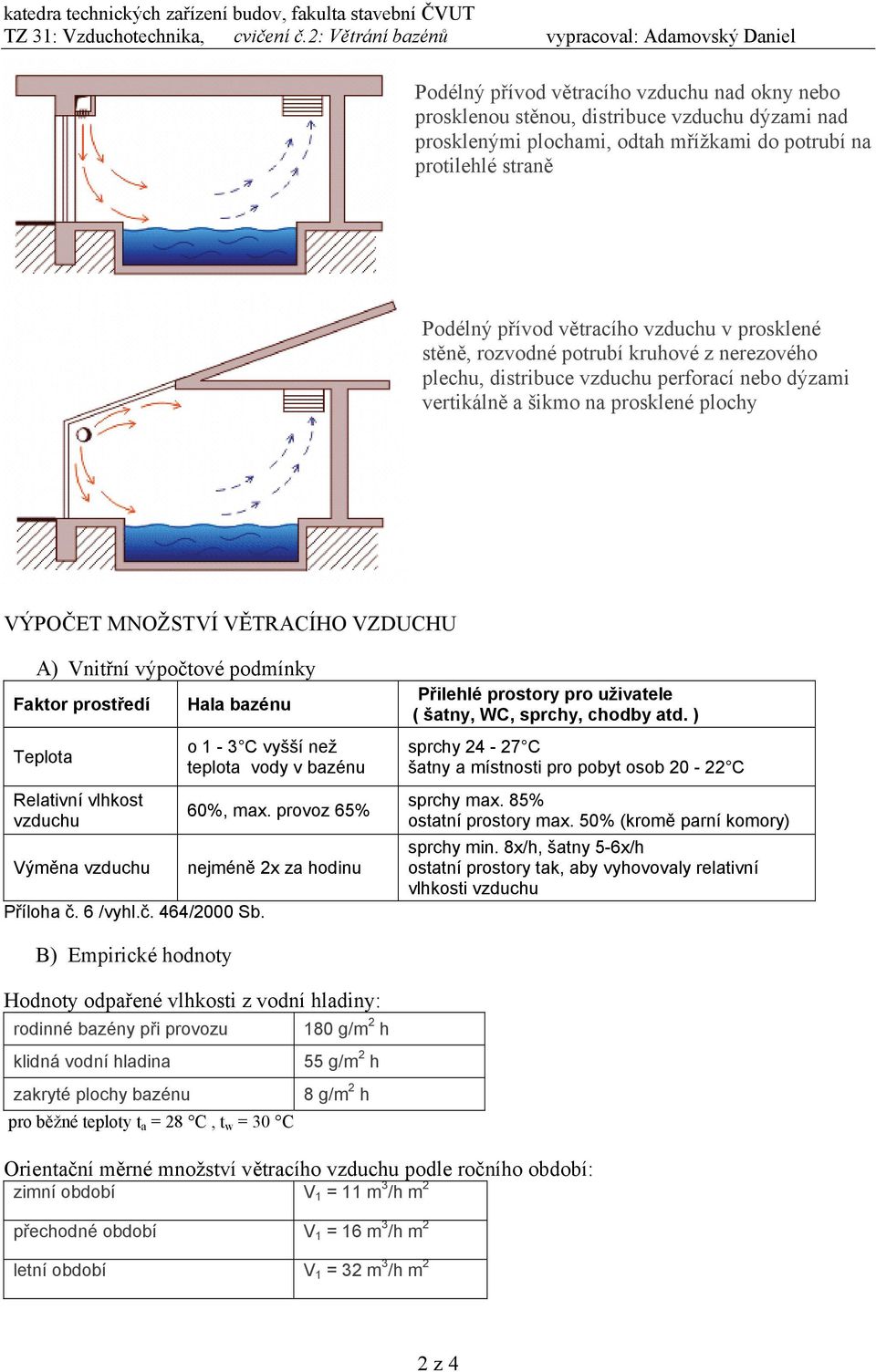

2 Podélný přívod větracího vzduchu nad okny nebo prosklenou stěnou, distribuce vzduchu dýzami nad prosklenými plochami, odtah mřížkami do potrubí na protilehlé straně Podélný přívod větracího vzduchu v prosklené stěně, rozvodné potrubí kruhové z nerezového plechu, distribuce vzduchu perforací nebo dýzami vertikálně a šikmo na prosklené plochy VÝPOČET MNOŽSTVÍ VĚTRACÍHO VZDUCHU A) Vnitřní výpočtové podmínky Faktor prostředí Hala bazénu Přilehlé prostory pro uživatele ( šatny, WC, sprchy, chodby atd. ) Teplota o 1-3 C vyšší než teplota vody v bazénu sprchy C šatny a místnosti pro pobyt osob C Relativní vlhkost vzduchu Výměna vzduchu Příloha č. 6 /vyhl.č. 464/2000 Sb. 60%, max. provoz 65% nejméně 2x za hodinu sprchy max. 85% ostatní prostory max. 50% (kromě parní komory) sprchy min. 8x/h, šatny 5-6x/h ostatní prostory tak, aby vyhovovaly relativní vlhkosti vzduchu B) Empirické hodnoty Hodnoty odpařené vlhkosti z vodní hladiny: rodinné bazény při provozu 180 g/m 2 h klidná vodní hladina zakryté plochy bazénu pro běžné teploty t a = 28 C, t = 30 C 55 g/m 2 h 8 g/m 2 h Orientační měrné množství větracího vzduchu podle ročního období: zimní období V 1 = 11 m 3 /h m 2 přechodné období V 1 = 16 m 3 /h m 2 letní období V 1 = 32 m 3 /h m 2 2 z 4

3 C) Tepelná bilance Zimní návrhový stav - tepelná ztráta větráním (infiltrací) - tepelná ztráta prostupem přes obvodové konstrukce - tepelná ztráta vlivem rozdílu teplot mezi vzduchem a hladinou + výparné teplo přenášené odpařenou vodní parou z hladiny bazénu + tepelný zisk od lidí, osvětlení t e podle oblasti, x e = 1,0 g/kg, ϕ = 1 Letní návrhový stav - tepelná ztráta prostupem přes obvodové konstrukce + tepelné zisky z sluneční radiace + výparné teplo přenášené odpařenou vodní parou z hladiny bazénu + tepelný zisk od lidí, osvětlení, x e = 10,5 g/kg, h e = 58 kj/kg, (t e = 31 C) vhodné posoudit i stav reprezentující přechodné období Části tepelné bilance spojené s bazénem - Citelné teplo Tepelná ztráta vlivem rozdílu teplot mezi vzduchem a hladinou Q hladina = α S ( t t ) i α součinitel přestupu tepla mezi vodní hladinou a vzduchem α = 10 W/m 2 K S plocha vodní hladiny - Vázané teplo Výparné teplo Q výp = M l l skupenské teplo vody l = 2510 kj/kg M množství přenášené vodní páry [g/s] výpočet M dle: Technický průvodce č.31 Větrání a klimatizace, autoři: Chýský J., Hemzal K. M " " = β S ( p p ) = β S ( x x) [kg/s] p d d x x β p, β x součinitele přenosu vlhkosti vztažené na rozdíl parciálních tlaků vodních par a na rozdíl měrných vlhkostí β p = 0, ,11. [g.m -2.Pa -1.h -1 ], (platí pro rychlosti vzduchu do 0,3 m/s) β x = 2, [g.m -2.h -1 ] p d, p d parciální tlak syté vodní páry na mokrém povrchu a parciální tlak vodní páry v proudu vzduchu x, x měrná vlhkost nasyceného vzduchu na mokrém povrchu a měrná vlhkost proudu vzduchu rychlost proudu vzduchu [m/s] 3 z 4

4 D) Výpočet množství přiváděného vzduchu V p G = ρ.( x x ) p i [m 3 /h] G produkce vlhkosti ve větraném prostoru [g/s] x i měrná vlhkost interiérového vzduchu [g/kg s.v.] x p měrná vlhkost přiváděného vzduchu [g/kg s.v.] problém v definici x záleží, který provozní stav uvažujeme rozhodující - Ostatní škodliviny - plynné škodliviny zejm. bazénová chemie - v extrémních případech CO 2, sirovodík H 2 S (termální bazény) - biologické škodliviny baktérie, spory plísní - obvykle zanedbávány předpokládá se menší koncentrace než vodní páry E) Výpočet minimálního množství čerstvého vzduchu - české předpisy neudávají min. množství pro bazény použít 178/2001Sb. (změna 523/2002) podle počtu osob, množství spíše pro vyšší aktivity ~70 m 3 /h - německé předpisy udávají 10 m 3 /h.m 2 vodní hladiny 4 z 4
