1 PROVOZNÍ PŘEDPIS pro JEMNOBUBLINNÉ AERAČNÍ SYSTÉMY Tento provozní předpis obsahuje důležité pokyny a bezpečnostní upozornění. Prosíme Vás, aby jste si jej před použitím aeračního systému důkladně přečetli. Plast Produkt, spol. s r.o., Žerotínova 60, Šumperk, vedená u Krajského obchodního soudu Ostrava, oddíl C, vložka 109, Bankovní účet: /0100, DIČ: CZ , IČ: , Tel.: , Fax.: , info@plastprodukt.cz

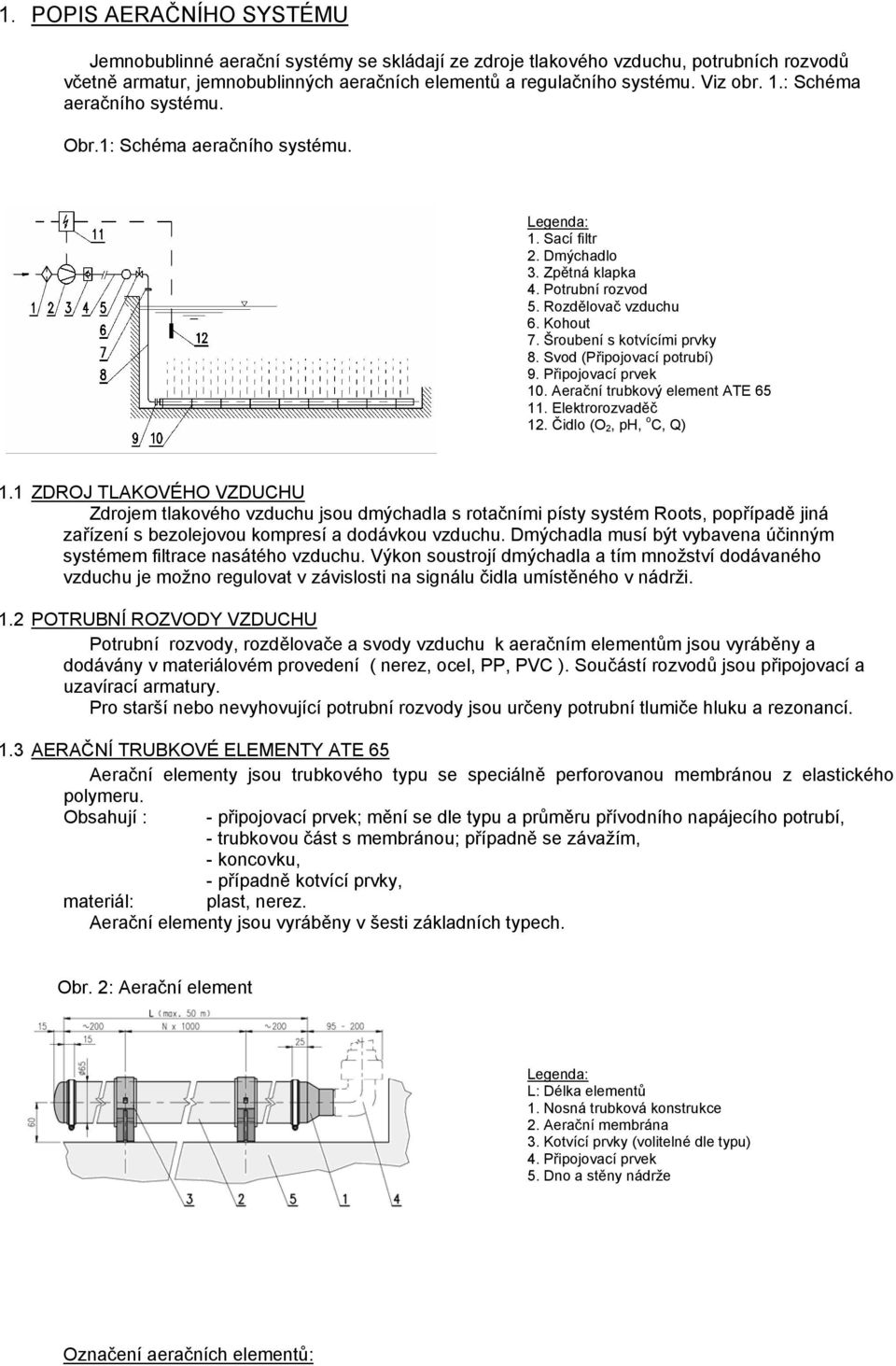

2 1. POPIS AERAČNÍHO SYSTÉMU Jemnobublinné aerační systémy se skládají ze zdroje tlakového vzduchu, potrubních rozvodů včetně armatur, jemnobublinných aeračních elementů a regulačního systému. Viz obr. 1.: Schéma aeračního systému. Obr.1: Schéma aeračního systému. Legenda: Legenda: 1. Sací filtr 2. Dmýchadlo 3. Zpětná klapka 4. Potrubní rozvod 5. Rozdělovač vzduchu 6. Kohout 7. Šroubení s kotvícími prvky 8. Svod (Připojovací potrubí) 9. Připojovací prvek 10. Aerační trubkový element ATE Elektrorozvaděč 12. Čidlo (O 2, ph, o C, Q) 1.1 ZDROJ TLAKOVÉHO VZDUCHU Zdrojem tlakového vzduchu jsou dmýchadla s rotačními písty systém Roots, popřípadě jiná zařízení s bezolejovou kompresí a dodávkou vzduchu. Dmýchadla musí být vybavena účinným systémem filtrace nasátého vzduchu. Výkon soustrojí dmýchadla a tím množství dodávaného vzduchu je možno regulovat v závislosti na signálu čidla umístěného v nádrži. 1.2 POTRUBNÍ ROZVODY VZDUCHU Potrubní rozvody, rozdělovače a svody vzduchu k aeračním elementům jsou vyráběny a dodávány v materiálovém provedení ( nerez, ocel, PP, PVC ). Součástí rozvodů jsou připojovací a uzavírací armatury. Pro starší nebo nevyhovující potrubní rozvody jsou určeny potrubní tlumiče hluku a rezonancí. 1.3 AERAČNÍ TRUBKOVÉ ELEMENTY ATE 65 Aerační elementy jsou trubkového typu se speciálně perforovanou membránou z elastického polymeru. Obsahují : - připojovací prvek; mění se dle typu a průměru přívodního napájecího potrubí, - trubkovou část s membránou; případně se závažím, - koncovku, - případně kotvící prvky, plast, nerez. materiál: Aerační elementy jsou vyráběny v šesti základních typech. Obr. 2: Aerační element Legenda: L: Délka elementů 1. Nosná trubková konstrukce 2. Aerační membrána 3. Kotvící prvky (volitelné dle typu) 4. Připojovací prvek 5. Dno a stěny nádrže Označení aeračních elementů:

3 ATE 65 D / / Šk 32 Aerační Trubkový Element Vnější průměr elementu Typ elementu Vnitřní průměr výstupní redukce elementu Celková účinná délka Typ připojovacího prvku Vnitřní průměr připojovacího prvku Popis jednotlivých typů aeračních elementů, max. délka: ATE 65 D - Základní provedení pro pevné ukotvení ke dnu nádrže pomocí plastových příchytek. Maximální celková délka jednoho elementu je do 30 m. ATE 65 DG - Základní provedení se zátěží umožňující montáž a demontáž za provozu nádrže (bez kotvících prvků na dně). Maximální celková délka jednoho elementu je 4 (6)m. ATE 65 G - Provedení se zátěží se speciálními kotvami na dně nádrže umožňující a demontáž a opětovnou montáž za provozu nádrže. První montáž se provádí do vyprázdněné a vyčištěné nádrže. Maximální celková délka jednoho elementu je 4 (6)m. ATE 65 E - Provedení celoplastové pro agresivní prostředí, pevné ukotvení ke dnu nádrže. Maximální celková délka jednoho elementu je do 30 m. ATE 65 EG - Provedení celoplastové pro agresivní prostředí, se zátěží umožňující montáž a demontáž za provozu nádrže (bez kotvících prvků na dně). Maximální celková délka jednoho elementu je 4 (6)m. ATE 65 DGP- Provedení zavěšené na plovácích - pro nádrže s nezpevněným dnem (rybníky). Jednotlivé elementy se spojují do tras za sebou. Maximální celková délka jednoho elementu je 4m, délka jedné trasy je neomezená (dle délky nádrže). 2. FUNKCE AERAČNÍHO SYSTÉMU 2.1 FUNKCE AERAČNÍHO SYSTÉMU Základní funkcí aeračního systému je dodávka a jemná distribuce vzduchu do procesní nádrže. Při dodávce, jemné distribuci vzduchu vznikají v procesní nádrži efekty: přestupu kyslíku ze vzduchu do kapaliny, částečné nebo celkové míchání obsahu. Oba efekty dále závisí na množství dodávaného vzduchu, uspořádání aeračních elementů, tvaru nádrže, koncentraci kapaliny (suspenze), apod. Dle charakteru procesu probíhajícího v nádrži je využito především přestupu kyslíku ze vzduchu do kapaliny (aktivační nádrže čistíren odpadních vod, okysličovací nádrže v chemickém průmyslu). Míchací efekt je využit především při míchání kalů (keramické obrusy, kaly z nerez okují). Aerační systém jako celek (dmýchadlo, potrubní rozvody a aerační elementy) je konstrukčně navrhován a dodáván tak, aby splňoval svoji funkci v co nejlepší kvalitě s nejnižšími náklady. 2.2 FUNKCE A KONSTRUKCE AERAČNÍHO ELEMENTU ATE 65 Pravidelnou a stálou tvorbu jemných bublin zajišťuje aerační membrána na povrchu vodorovné nosné trubkové sestavy. Způsob perforace membrány dále zamezuje zpětnému pronikání kapaliny při přerušení provozu a zabraňuje jejímu ucpávání. Perforovaná membrána je vyrobena z trvale elastického polymeru odolného proti hydrolýze a vlivu mikroorganismů. Aerační elementy svojí konstrukcí provádí automatické odvodnění (v případě kondenzace vodních par), z tohoto důvodu neobsahují odvodňovací potrubí! Součástí elementů jsou kotvící prvky a připojovací šroubení. Konstrukce a použité materiály (plasty, nerez) zajišťují téměř neomezenou životnost elementů při jejich použití. Upozornění: aerační membrána není odolná UV- záření. Po instalaci aeračních elementů do venkovních nádrží je nutno nádrže okamžitě napustit na plnou hladinu! 2.3 PARAMETRY

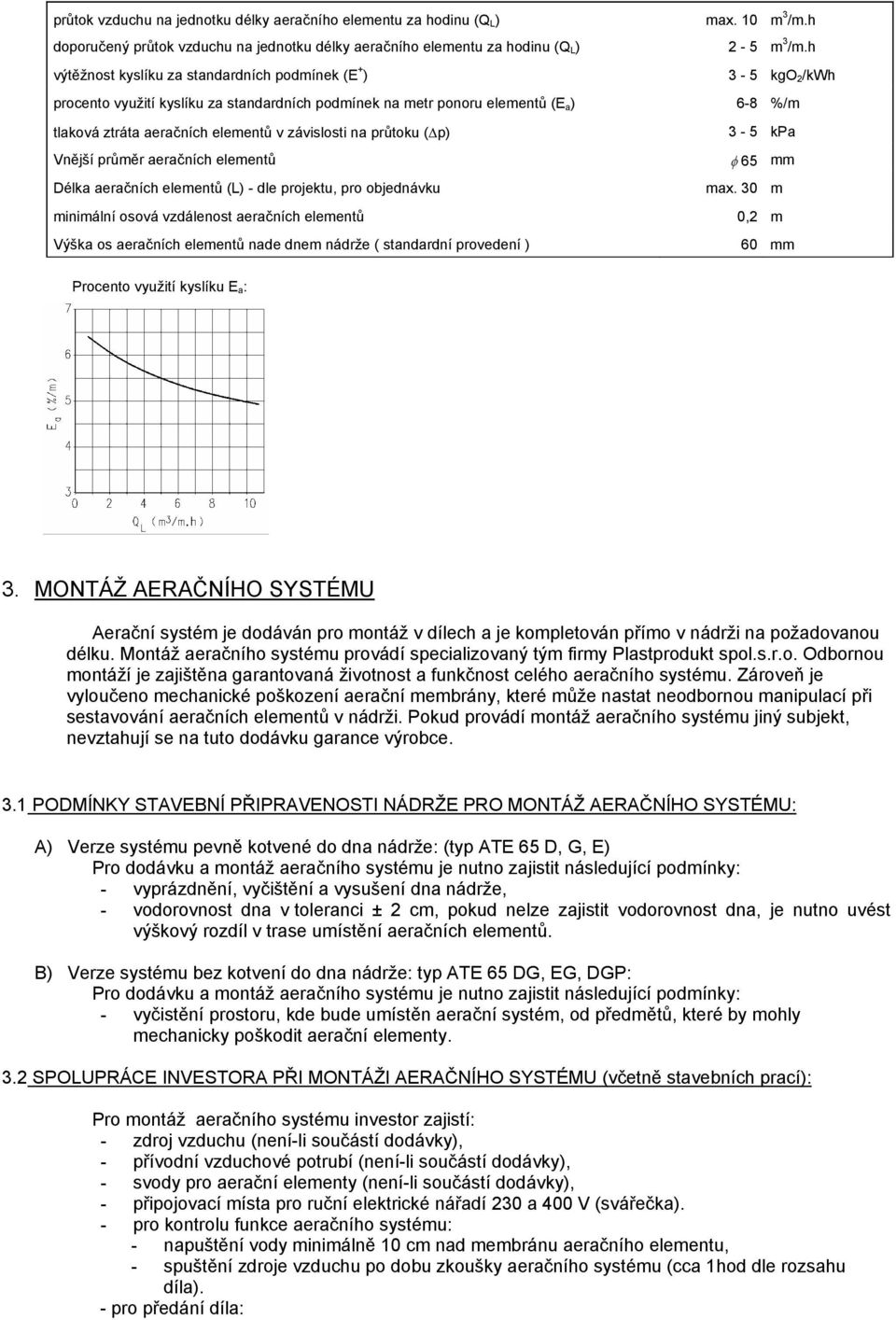

4 průtok vzduchu na jednotku délky aeračního elementu za hodinu (Q L ) doporučený průtok vzduchu na jednotku délky aeračního elementu za hodinu (Q L ) výtěžnost kyslíku za standardních podmínek (E + ) procento využití kyslíku za standardních podmínek na metr ponoru elementů (E a ) tlaková ztráta aeračních elementů v závislosti na průtoku ( p) Vnější průměr aeračních elementů Délka aeračních elementů (L) - dle projektu, pro objednávku minimální osová vzdálenost aeračních elementů Výška os aeračních elementů nade dnem nádrže ( standardní provedení ) max. 10 m 3 /m.h 2-5 m 3 /m.h 3-5 kgo 2 /kwh 6-8 %/m 3-5 kpa φ 65 mm max. 30 m 0,2 m 60 mm Procento využití kyslíku E a : 3. MONTÁŽ AERAČNÍHO SYSTÉMU Aerační systém je dodáván pro montáž v dílech a je kompletován přímo v nádrži na požadovanou délku. Montáž aeračního systému provádí specializovaný tým firmy Plastprodukt spol.s.r.o. Odbornou montáží je zajištěna garantovaná životnost a funkčnost celého aeračního systému. Zároveň je vyloučeno mechanické poškození aerační membrány, které může nastat neodbornou manipulací při sestavování aeračních elementů v nádrži. Pokud provádí montáž aeračního systému jiný subjekt, nevztahují se na tuto dodávku garance výrobce. 3.1 PODMÍNKY STAVEBNÍ PŘIPRAVENOSTI NÁDRŽE PRO MONTÁŽ AERAČNÍHO SYSTÉMU: A) Verze systému pevně kotvené do dna nádrže: (typ ATE 65 D, G, E) Pro dodávku a montáž aeračního systému je nutno zajistit následující podmínky: - vyprázdnění, vyčištění a vysušení dna nádrže, - vodorovnost dna v toleranci ± 2 cm, pokud nelze zajistit vodorovnost dna, je nutno uvést výškový rozdíl v trase umístění aeračních elementů. B) Verze systému bez kotvení do dna nádrže: typ ATE 65 DG, EG, DGP: Pro dodávku a montáž aeračního systému je nutno zajistit následující podmínky: - vyčistění prostoru, kde bude umístěn aerační systém, od předmětů, které by mohly mechanicky poškodit aerační elementy. 3.2 SPOLUPRÁCE INVESTORA PŘI MONTÁŽI AERAČNÍHO SYSTÉMU (včetně stavebních prací): Pro montáž aeračního systému investor zajistí: - zdroj vzduchu (není-li součástí dodávky), - přívodní vzduchové potrubí (není-li součástí dodávky), - svody pro aerační elementy (není-li součástí dodávky), - připojovací místa pro ruční elektrické nářadí 230 a 400 V (svářečka). - pro kontrolu funkce aeračního systému: - napuštění vody minimálně 10 cm nad membránu aeračního elementu, - spuštění zdroje vzduchu po dobu zkoušky aeračního systému (cca 1hod dle rozsahu díla). - pro předání díla:

5 - pracovníka obsluhy pro zaškolení, - zodpovědného pracovníka za převzetí díla a potvrzení předávacího protokolu. Upozornění: Je nutno zajistit ukončení všech stavebních prací v nádrži a v okolí nádrže před montáží aeračního systému z důvodu možného poškození! Aerační membrána není odolná UV- záření. Po instalaci aeračních elementů do venkovních nádrží je nutno nádrže okamžitě napustit na plnou hladinu! 3.3 PŘIPOJENÍ A KOTVENÍ AERAČNÍCH ELEMENTŮ: Připojení: aerační elementy se připojují na svody pomocí připojovacího prvku. Typ a rozměr připojovacího prvku a kotvení je voleno dle typu aeračního elementu: A) Verze systému pevně kotvené do dna nádrže: (typ ATE 65 D, E) napojení: - rychlospojka (přímá, koleno) pro napojení trubky-svodu daného průměru, kotvení : - kotvení do betonového dna: nastřelením nerezovými hřeby nebo pomocí hmoždinek a nerezových hřebů φ 8 mm, - kotvení do plastového dna (polypropylen): polyfúzním přivařením příchytky. B) Verze systému bez kotvení do dna nádrže: (typ ATE 65 DG, EG, DGP): napojení: - hadicová přípojka zajištěná sponou pro připojení hadice daného průměru, kotvení : - aerační elementy jsou uloženy vlastní vahou na dně nádrže (bez kotevních prvků). C) Verze systému s demontáží a opětovnou montáží za provozu nádrže: (typ ATE 65 G): napojení: - rychlospojka (přímá, koleno) pro napojení trubky-svodu daného průměru, - hadicová přípojka zajištěná sponou pro připojení hadice daného průměru, kotvení : - aerační elementy jsou uloženy vlastní vahou na dně nádrže, - vymezení polohy pomocí naváděcích lan provlečených kotevními oky. 3.4 KONTROLA FUNKCE AERAČNÍHO SYSTÉMU PO UKONČENÍ MONTÁŽE: Po ukončení montáže aeračního systému je provedena kontrola funkce aeračního systému: Nádrž se napustí vodou cca 10 cm nad aerační membránu. Otevřou se veškeré uzavírací armatury a zapne se zdroj tlakového vzduchu. Provádí se vizuální kontrola těsnosti systému, šroubových spojů a napojení elementů. Pokud je systém v pořádku, napustí se nádrž na provozní hladinu a zkontroluje se tlak v systému. Tlak v systému by se měl rovnat součtu hydrostatického tlaku vodního sloupce a tlakové ztráty v potrubním systému a aeračních elementech. 4. POKYNY PRO PROVOZ AERAČNÍHO SYSTÉMU: Aerační systém je bezobslužný. Dle návrhových parametrů by měl po celou dobu životnosti (min 5 let) splňovat požadované funkce. 4.1 PROVOZNÍ PROBLÉMY A JEJICH ŘEŠENÍ: Zvýšený tlak v aeračním systému: Manometr na výtlaku soustrojí dmýchadel nebo na přívodním potrubí vykazuje vyšší tlak než je provozní. Možné příčiny a jejich odstranění: - na potrubní trase jsou uzavřené armatury, tak, že vzniká vysoký odpor při průtoku vzduchu nutno zkontrolovat veškeré uzavírací armatury a otevřít je, - na potrubní trase je zúžený profil potrubí, nebo je prasklé a zasypané přívodní potrubí (např. těžká technika při stavebních úpravách) je nutno zkontrolovat trasu potrubí a případný poškozený kus vyměnit,

6 - ucpané přívodní vzduchové potrubí, do potrubí se dostal nežádoucí předmět, který ucpal potrubní trasu nebo aerační elementy je nutno zkontrolovat součásti sací i výtlačné strany soustrojí dmýchadla, zda je dostatečná filtrace vzduchu a soustrojí má veškeré kompletní příslušenství (provede firma zodpovědná za dodávku nebo servis soustrojí dmýchadla), pokud je podezření, že jsou ucpané aerační elementy, je nutno tuto skutečnost co nejdříve oznámit dodavateli aeračního systému, který navrhne vhodné řešení závady. - v aktivační nádrže vzroste provozní koncentrace nerozpuštěných látek na takovou hodnotu, že projektovaná hodnota dodávky vzduchu není schopna uvést veškerý objem do vznosu a dojde k zanesení aeračních elementů- nutno snížit provozní koncentraci nerozpuštěných látek Snížený tlak v aeračním systému: Manometr na výtlaku soustrojí dmýchadel nebo na přívodním potrubí vykazuje podstatně nižší tlak než je provozní. Možné příčiny a jejich odstranění: - netěsné napojení soustrojí dmýchadel, povolení pojistného ventilu, netěsnost rozběhového ventilu zkontrolovat podle provozního a montážního předpisu soustrojí dmýchadla a zajistit jeho správnou funkci, - poškození přívodního potrubí na potrubní trase, tak, že vzduch uniká mimo potrubní trasu je nutno zkontrolovat trasu potrubí a případný poškozený kus vyměnit, - poškození aeračního elementu na dně nádrže, na hladině je výrazný výron vzduchu - zjistit postupným uzavřením kohoutů na svodech k jednotlivým aeračním elementům, zda výron zmizí, pokud ano jedná se o místní poškození aerační membrány je třeba uzavřít přívodní kohout k poškozenému aeračnímu elementu při odstávce nádrže dodavatel aeračního systému zjistí příčinu poškození (mechanické, jiné) a vymění poškozený díl aeračního elementu. pokud se výron viditelně posunuje na hladině nádrže, je nutno zkontrolovat, zda v místě výronu není pod hladinou předmět (nátokové potrubí, sání čerpadla, ap.), na kterém dochází ke spojování bublinek vzduchu a vzniku výronu, pak nelze hovořit o poškození aeračního elementu Snížená koncentrace kyslíku v aktivaci: V aktivační nádrži nedosahuje koncentrace kyslíku projektované hodnoty. Každá změna tlaku může způsobit pokles dodávky vzduchu do aktivaci a tím i snížit koncentraci kyslíku v aktivaci viz body a Popis dodaného aeračního systému: Akce: Objednatel: Typ nádrže: Typ aeračního elementu: Počet kusů: Datum předání (expedice): Razítko, jméno a podpis:
