Plochý solární kolektor ZELIOS XP V / H

Transkript

1 Plochý solární kolektor ZELIOS XP V / H Inovovaný, vysoce výkonný solární kolektor (XP=extra power) s celkovou plochou 2,5 m 2 pro celoroční použití v uzavřených systémech. Pro nucený oběh teplonosné kapaliny, montáž nad střechu nebo do střechy a to v provedení V =vertikální nebo H =horizontální poloha instalace. Využití pro systémy topení i ohřevu teplé vody. ZÁKLADNÍ VLASTNOSTI Pevný rám z tuhých hliníkových profilů Bezpečnostní antireflexní sklo nové generace se zvýšenou optickou účinností Vysoce selektivní vrstva absorbéru tvořená oxidy titanu (absorbce 95%, emise 5%) Hliníkový absorber laserem navařený k měděnému meandru Nové umístění čidla teploty s lepším přenosem tepla a kvalitnější informaci pro regulaci Kvalitní izolace minerální vatou v tloušťce 50 mm dole a 20 mm po obvodě kolektoru pro minimální tepelné ztráty Čtyři přípojná místa kolektoru pro různé způsoby zapojení Snadná montáž a instalace pro šikmou střechu (nad střechu i do střechy) a na plochou střechu za pomoci O-kroužků a inbus klíče Připojovací a spojovací prvky včetně tepelné izolace Certifikováno dle EN , certifikace nezávislou zkušebnou Solar Keymark TECHNICKÉ PARAMETRY XP V XP H Umístění kolektoru svislé vodorovné Základní rozměry (š x v x h) mm 1128 x 2241 x x 1128 x 98 Celková plocha kolektoru m 2 2,53 2,53 Plocha apertury (vstupu světla) / Plocha absorbéru m 2 2,26 / 2,23 2,26 / 2,23 Absorpce pohltivost slunečního záření / Emisivita % 95 / 5 95 / 5 Maximální výkon W Tepelný výkon na kolektor na plochu apertury kj/k 15,95 kj/km 2 6,78 Účinnost η 0ptická - apertura / absorber 0,808 / 0,819 0,812 / 0,824 Lineární součinitel prostupu tepla (apertura / absorber) K1 (a 1a) Kvadratický součinitel prostupu (apertura / absorber) K2 (a 2a) W/(m 2 K) W/(m 2 K 2 ) 3,131 / 3,176 0,016 / 0,016 17,98 7,96 3,015 / 3,058 0,017 / 0,017 Připojení trubka D mm Celkový objem vody l 2,1 2,5 Stagnační teplota kolektoru ** C Doporučený sklon 15 až až 90 Korekční faktor úhlu dopadu K(θ ) 1,00-0,98-0,95-0,75 1,00-0,98-0,95-0,75 Doporučený průtok kolektorem l/hod 35 až až 100 Tlaková ztráta pro 1 kolektor (při průtoku 100 l/hod)* mbar Doporučená teplonosná kapalina vodní roztok proplen-glykol s inhibitory Max. pracovní přetlak bar 6,0 6,0 Celková hmotnost kg Objednací číslo

2 ZELIOS XP V / H - SOLÁRNÍ KOLEKTOR Jímka teplotního čidla Pevný hliníkový rám Prismatické solární sklo, s vysokou absorcí, pevností a antireflexní vrstvou Upevnění absorbéru pro zvýšení pevnosti a stability při transportu Měděný výměník (laserem navařený) Hliníkový absorber s vysoce selektivní vrstvou (oxidy titanu) Tepelná izolace (50 mm minerální vlna) pro minimalizaci tepelných ztrát Pevná Aluzinková zádapro zvýšení tuhosti a odolnosti Vysoce odolné plastové rohy Spojky pro rychlou montáž XP V max. 10 kolektorů max. 5 kolektorů XP H max. 10 kolektorů max. 5 kolektorů

3 Účinnost Účinnost ZELIOS XP V / H - SOLÁRNÍ KOLEKTOR XP V XP H Max. výkon W Max. výkon W T kolektoru průměr -T okolí / G (K/Wm -2 ) T kolektoru průměr -T okolí / G (K/Wm G=1000 Wm -2 G=1000 Wm -2-2 ) T kolektoru průměr -T okolí 400 Wm Wm Wm Wm Wm Wm -2 Zelios XP V *) Zelios XP H 10 C C C *) Měřeno při kolmém úhlu dopadu PŘÍSLUŠENSTVÍ HYDRAULICKÉ Připojovací sada kolektoru spojování na O -kroužky, včetně izolace Obj. číslo Spojovací sada kolektoru spojování na O -kroužky, včetně izolace Horizontální nosník Podpůrný triangl XP V XP H XP V XP H Uchycení do krokví nerez* - univerzální kotvení pro přizpůsobení na stavbě Montáž do střechy pro 1 kolektor Montáž do střechy pro 2 kolektory Montážní sada kolektoru do střechy rozšiřovací Montáž do střechy 2. řady 2 kolektory Montáž do střechy pro 2 kolektory rozšíření

4 do stř2 do stř2 do stř2 ZELIOS XP V / H MONTÁŽNÍ PŘÍSLUŠENSTVÍ KOLEKTORU do stř2 střecha střecha do střechy do stř2 do střechy ve 2 řadách nad sebou ZELIOS XP V ZELIOS XP 2.5-1V Připojovací sada kolektoru Spojovací sada kolektoru Horizontální nosník Podpůrný triangl Uchycení do krokví nerez* Střešní sada pro 1 kolektor Střešní sada pro 2 kolektory Střešní sada kolektoru rozšiřovací 2. řada střešní sady pro 2 kolektory 2. řada střešní sady pro 2 kolektory rozšíření *univerzální uchycení do krokví, nerez (neobsahuje kotevní materiál) kmá střecha střecha ši ZELIOS XP H ZELIOS XP 2.5-1V Připojovací sada kolektoru Spojovací sada kolektoru Horizontální nosník Podpůrný triangl Uchycení do krokví nerez*

5 ZELIOS XP V / H - SOLÁRNÍ KOLEKTOR TLAKOVÁ ZTRÁTA KOLEKTORU v závislosti na průtoku a počtu kolektorů XP V (vertikální) XP H (horizontální)

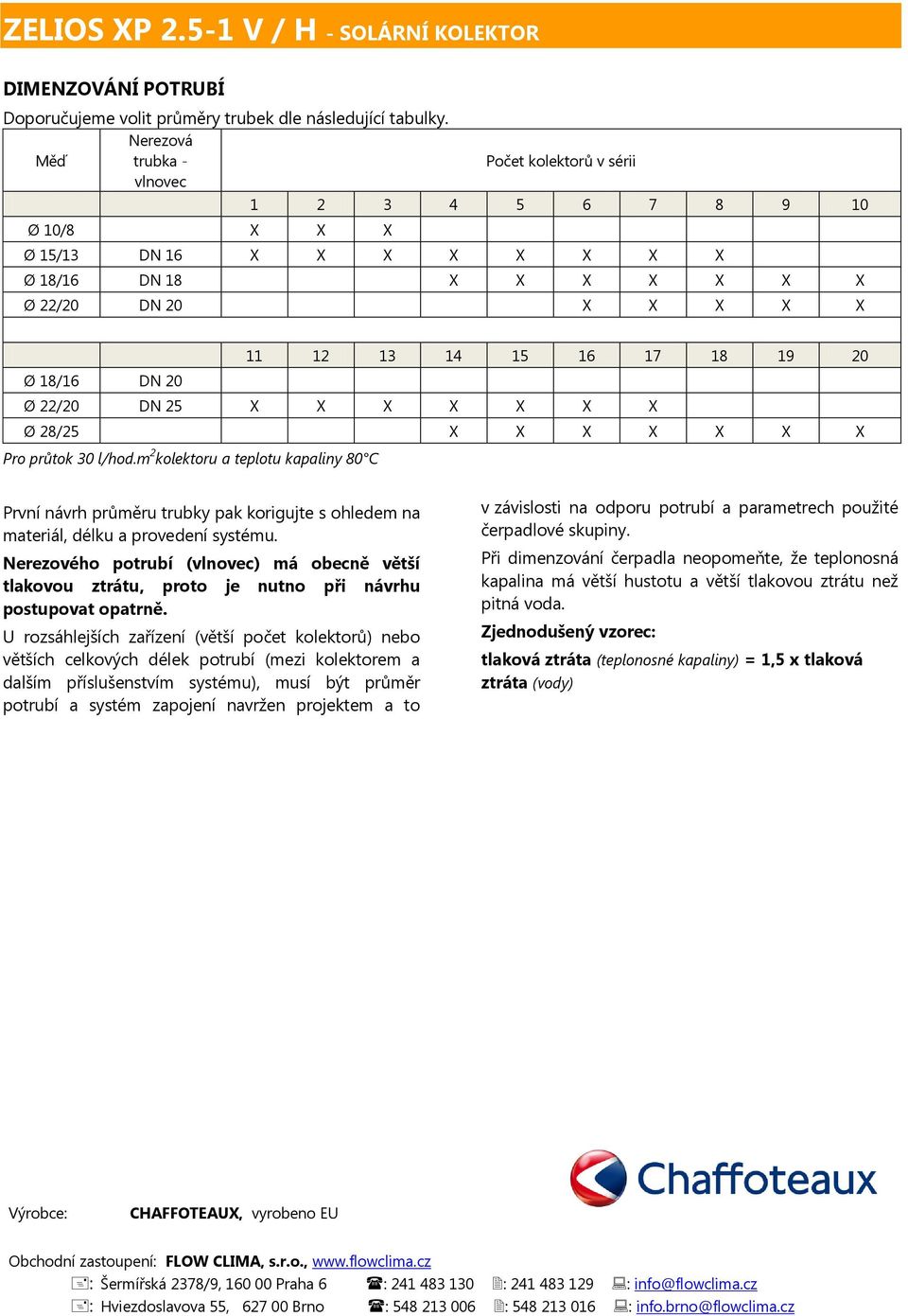

6 ZELIOS XP V / H - SOLÁRNÍ KOLEKTOR DIMENZOVÁNÍ POTRUBÍ Doporučujeme volit průměry trubek dle následující tabulky. Nerezová Měď trubka - vlnovec Ø 10/8 X X X Počet kolektorů v sérii Ø 15/13 DN 16 X X X X X X X X Ø 18/16 DN 18 X X X X X X X Ø 22/20 DN 20 X X X X X Ø 18/16 DN 20 Ø 22/20 DN 25 X X X X X X X Ø 28/25 X X X X X X X Pro průtok 30 l/hod.m 2 kolektoru a teplotu kapaliny 80 C První návrh průměru trubky pak korigujte s ohledem na materiál, délku a provedení systému. Nerezového potrubí (vlnovec) má obecně větší tlakovou ztrátu, proto je nutno při návrhu postupovat opatrně. U rozsáhlejších zařízení (větší počet kolektorů) nebo větších celkových délek potrubí (mezi kolektorem a dalším příslušenstvím systému), musí být průměr potrubí a systém zapojení navržen projektem a to v závislosti na odporu potrubí a parametrech použité čerpadlové skupiny. Při dimenzování čerpadla neopomeňte, že teplonosná kapalina má větší hustotu a větší tlakovou ztrátu než pitná voda. Zjednodušený vzorec: tlaková ztráta (teplonosné kapaliny) = 1,5 x tlaková ztráta (vody) Výrobce: CHAFFOTEAUX, vyrobeno EU Obchodní zastoupení: FLOW CLIMA, s.r.o., : Šermířská 2378/9, Praha 6 : : : info@flowclima.cz : Hviezdoslavova 55, Brno : : : info.brno@flowclima.cz
