1 Revize dokumentu 1.01a Technická dokumentace TRBOdata

2 OBSAH: Stručný popis...3 Přehled verzí...3 Režimy přenosu dat...4 transparentní režim...4 pseudotransparentní režim...4 řízený režim...4 Topologie sítě...5 bod-bod...5 přístupový bod-klienti...5 multiklient...5 multikanálový režim...5 NetController...6 Připojení TRBOdata...7 Zapojení konektorů...7 konektor MOTOTRBO...7 konektor DATA...7 verze RS verze RS LED indikace...8 Konfigurace TRBOdata...9 Technická data...10 Parametry RS

3 Stručný popis TRBOdata je zařízení určené pro přenos dat přes digitální radiostanice MOTOROLA MOTOTRBO. Dokáže zajistit i řízení hlasového režimu radiostanic (vhodné například k selektivní hlasové komunikaci, nouzovému volání či odposlechu určitého prostoru). Přehled verzí Vyrábí se v několika verzích. -verze komunikující přes sériový port (RS232) TRBOdata-H01 -verze komunikující přes RS485 TRBOdata-H02 -verze bez krabičky (openbox) -sériový port (RS232) TRBOdata-B01 -verze bez krabičky (openbox) -RS485 TRBOdata-B02 -vestavný (embeddded) modul TRBOdata-E01 -zákaznické verze TRBOdata-zxxx

4 REŽIMY PŘENOSU DAT: Komunikace může probíhat v transparentním režimu, pseudotransparentním režimu nebo v řízeném režimu. TRANSPARENTNÍ REŽIM: v tomto režimu se připojené TRBOdata chovají jako "prodloužený kabel". Oba TRBOdata znají adresu protistanice a data přenáší na protistanici přesně tak, jak je přijmou. Tedy připojené zařízení nemusí znát žádný přenosový protokol ani ovládání stanic, stačí jen vyslat data na port a druhý TRBOdata předá data na port přesně tak, jak byla přijata na prvním TRBOdata. Přenos dat je samozřejmě obousměrný, ale fyzicky se v jeden okamžik mohou přenášet jen jedním směrem (simplexní přenos). PSEUDOTRANSPARENTNÍ REŽIM: i v tomto režimu je možné propojit přes rádiovou síť zařízení které neumí/nemohou obsahovat protokol pro přenos radiovou sítí (různé snímače, čidla, dataloggery a podobně) s jedním centrálním bodem. Je podobný jako transparentní režim, ale narozdíl od transparentního režimu vždy jedno zařízení v síti připojené k TRBOdata musí umět ovládat protokol pro přenos v radiosíti (master). V tomto režimu znají všechny podřízené TRBOdata adresu jednoho nadřízeného zařízení kterému odesílají automaticky data která dostaly na sériovém portu. Master může odesílat data do libovolného podřízeného zařízení. V tomto režimu může být narozdíl od transparentního režimu připojeno více podřízených jednotek. ŘÍZENÝ REŽIM: v tomto režimu musí všechna zařízení připojená přes TRBOdata do sítě umět ovládat protokol pro přenos v radiosíti. Výhodou tohoto režimu je, že se data mohou přenášet cíleně na konkrétní zařízení připojené k TRBOdata a toto cílové zařízení vždy ví, od koho data přišla, a může v případě potřeby tomuto zařízení cíleně odpovědět.

5 TOPOLOGIE SÍTĚ: Topologie sítě může být bod-bod, přístupový bod-klienti nebo multiklient. Je možné použít i speciální multikanálovou topologii. BOD-BOD: V síti jsou jen dvě stanice s TRBOdata. Jedině v tomto módu je možné použít všechny režimy přenosu včetně transparentního režimu. PŘÍSTUPOVÝ BOD-KLIENTI: V této topologii je možné použít pseudotransparentní režim nebo řízený režim. Přístupový bod může komunikovat s kterýmkoliv klientem, a kterýkoliv klient může komunikovat s přístupovým bodem. klienti mezi sebou komunikovat přímo nemohou, jen přes přístupový bod. MULTIKLIENT: V této topologii je možné použít jen řízený režim. V této topologii může komunikovat "kdokoliv s kýmkoliv" MULTIKANÁLOVÝ REŽIM: V tomto režimu je možné spojit do jedné sítě velké množství zařízení připojených k TRBOdata, a/nebo zvýšit datovou propustnost radiové sítě. Komunikace v tomto režimu probíhá na více kanálech současně. Všechny zařízení TRBOdata jsou nastaveny jako klienti, a veškerý provoz (hlasový i datový) v radiosíti obsahující několik kanálů řídí NetController.

6 NetController NetController je zařízení, které řídí kompletní provoz v digitální radiosíti, a to jak datový tak hlasový provoz. Každé zařízení TRBOdata se po zapnutí, nebo ztrátě komunikace vždy snaží přihlásit na řídícím kanále k NetControlleru. Po úspěšném přihlášení dostane NetControllerem přidělený datový kanál, na kterém probíhá veškerá další komunikace mezi zařízením TRBOdata a NetControllerem. Bližší popis NetControlleru a řízení provozu v radiosíti je v dokumentaci NetControlleru.

7 PŘIPOJENÍ TRBOdata: TRBOdata obsahuje 3 konektory. Jeden CANON9 "DATA" kterým se připojuje k zákaznickému zařízení, jeden osmipinový RJ45 "MOTOTRBO", kterým se připojuje k radiostanici Motorola a jeden USB port. Zapojení konektorů: konektor MOTOTRBO: 1- GND 2- napájení MTUSBv2 3- GND 4- D1 5- D- 6- VCC data 7- ovládání radiostanice MOTOTRBO 8- NC konektor DATA: verze RS485: 1 - A 5 - GND 9 - B verze RS232: 3 - TX 5 - GND 2 - RX

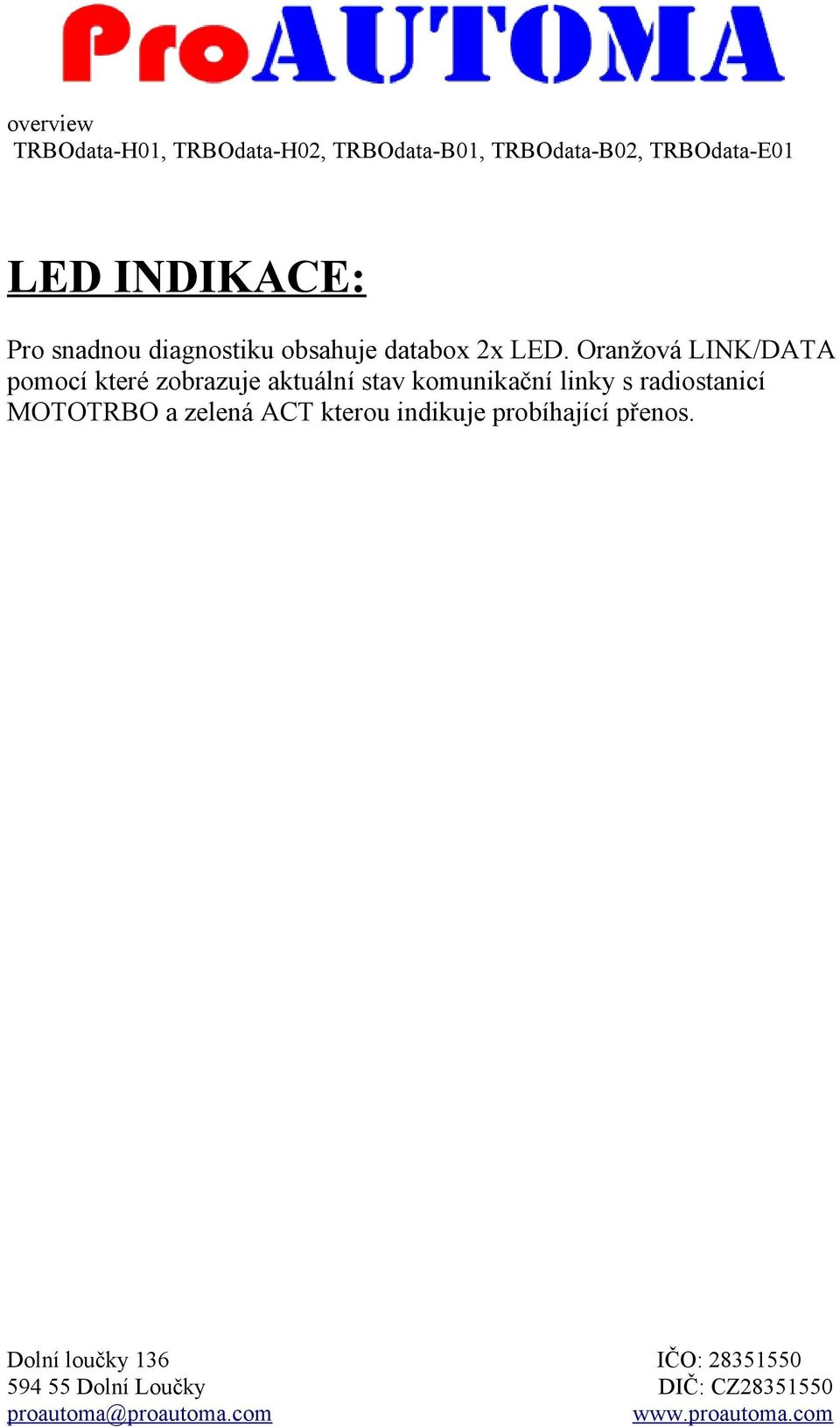

8 LED INDIKACE: Pro snadnou diagnostiku obsahuje databox 2x LED. Oranžová LINK/DATA pomocí které zobrazuje aktuální stav komunikační linky s radiostanicí MOTOTRBO a zelená ACT kterou indikuje probíhající přenos.

9 KONFIGURACE TRBOdata: Provozní nastavení zařízení TRBOdata se provádí v servisním režimu. Servisní režim je zákaznicky nedostupný, protože nastavení je specifické pro konkrétní režim přenosu a topologii sítě a proto je nutné nastavovat jednotky TRBOdata společně s radiostanicemi ke kterým budou připojeny. Poznámka: v budoucnu bude k dispozici konfigurační utilita která umožní některá nastavení měnit přímo zákazníkem.

10 Technická data: Mechanické rozměry (verze Hxx): Mechanické rozměry (verze Bxx): Mechanické rozměry (verze Exx): Provozní teplota: Skladovací teplota: Provozní napájecí napětí: Mezní napájecí napětí: Napájecí proud: 78x120x27mm 63x86x10mm 35x60x8mm 0 C C -20 C C 12V 7V - 24V cca 50mA RS 485 parametry: Napětí na výstupu: min R=54OHM Max. povolené napětí na vstupech: -7V až +12V Minimální citlivost přijímače: 200mV Impedance vstupu: min 12kΩ
