ELEKTROKOLO 26 CITY NÁVOD K POUŽÍVÁNÍ A ÚDRŽBĚ 250 W

Transkript

1 ELEKTROKOLO 26 CITY 250 W NÁVOD K POUŽÍVÁNÍ A ÚDRŽBĚ

2 Obsah 1. O tomto návodu k používání Symbolika použitá v tomto návodu k používání Označení stran a směrů použité v tomto návodu k používání Bezpečnostní předpisy Správné používání jízdního kola Poznámky k provádění servisu a oprav Přeprava dětí a zavazadel Nesprávné použití jízdního kola Používání elektrokola Jízda na elektrokole - úvod Vyjmutí a nasazení akumulátorové baterie Kontrolní a ovládací prvky elektrosoustavy Používání podpory elektromotoru Pokyny, které pomohou prodloužit maximální dojezd Pravidelná údržba a servis elektrokola Pojmenování a umístění jednotlivých částí elektrokola Pravidelný servis elektrokola Dlouhodobé uskladnění elektrokola Záruka Základní záruka Záruční prohlídka Omezení a vyloučení ze záruky Záruční list... 9

3 1. O tomto návodu k používání Vážený zákazníku, gratulujeme Vám k Vaší volbě jízdního kola od naší firmy. Koupí tohoto výrobku jste získali kvalitní ekologický dopravní prostředek. Aby Vám tento výrobek dlouhodobě spolehlivě sloužil, věnujte prosím pozornost pokynům uvedeným v tomto návodu k používání. Před započetím používání zakoupeného jízdního kola si pečlivě pročtěte tento návod a buďte srozuměni se všemi informacemi v něm uvedenými. Pokud Vám není kterákoliv informace uvedená v tomto návodu k používání jasná, požádejte o její vysvětlení Vašeho prodejce. Tento návod k používání a údržbě pečlivě uschovejte a v případě prodeje jízdního kola ho spolu s jízdním kolem předejte dalšímu uživateli. Kdekoliv v tomto návodu uvidíte symbol vykřičníku, věnujte zvláštní pozornost informacím v souvislosti s ním uvedeným Symbolika použitá v tomto návodu k používání - Nebezpečí: Takto označené informace se vztahují ke skutečnostem, které můžou způsobit závažné ohrožení majetku, způsobit škody na zdraví osob, v krajním případě se může jednat až o zranění smrtelná. Výstraha Upozornění Výstraha: Takto označené informace se vztahují ke skutečnostem, které můžou způsobit ohrožení majetku, nebo způsobit škody na zdraví osob. Na takto označených místech se nacházejí další důležité informace, které vyžadují Vaši pozornost Označení stran a směrů použité v tomto návodu k používání Pokud se v tomto návodu k používání vyskytnou výrazy vpředu / vpřed, vzadu / vzad, vlevo / doleva, vpravo / doprava, jsou tím vždy myšleny směry tak, jak je vnímá osoba sedící na jízdním kole. 2. Bezpečnostní předpisy Tento návod k používání neslouží jako návod k naučení se jízdě na kole, neslouží ani jako příručka pro naučení se jízdním stylům. U osoby používající toto jízdní kolo se předpokládá praktická znalost jízdy na jízdním kole a stupeň technické zručnosti umožňující porozumět technickým principům fungování jízdního kola. Před započetím používání jízdního kola se důkladně seznamte s místně příslušnými právními normami platnými pro jízdu po veřejných komunikacích. Pokud je toto jízdní kolo používáno mladistvými osobami nebo dětmi, je za jejich způsobilost k používání výrobku zodpovědný jejich zákonný zástupce. 3

4 2.1. Správné používání jízdního kola Na kole jezděte sedíce na sedle, pro zvýšení silového účinku šlapání můžete šlapat také ve stoje a to při zvýšené opatrnosti. Levou a pravou rukou při tom pevně držte obě strany řídítek. Levou nohu mějte stabilně položenu na levém pedálu, pravou nohu na pedálu pravém. Jízdní kolo používejte výhradně jako dopravní prostředek. Pamatujte na to, že s vyšší rychlostí jízdy se také zvyšuje riziko zranění způsobené případným pádem. Pamatujte na to, že silnice a cesty po kterých na jízdním kole pojedete můžou být poškozené. Tato poškození jízdního povrchu můžou způsobit ztrátu kontroly nad ovládáním jízdního kola až následný pád, můžou také trvale působit při zvýšeném opotřebovávání částí jízdního kola. Jako přídavné příslušenství používejte pouze schválené výrobky. O vhodnosti jejich použití se vždy poraďte s Vašim prodejcem. Při jízdě na jízdním kole používejte ochrannou přilbu. Nejezděte na jízdním kole, je-li Vaše schopnost vnímat omezena použitím alkoholu, omamných látek, nebo drog, včetně medikamentů s obdobnými účinky Poznámky k provádění servisu a oprav Servisní práce na jízdním kole musí být vykovávány osobou s dostatečnými technickými znalostmi a zkušenostmi z oboru servisu a oprav jízdních kol. Pokud nedisponujete dostatečnými znalostmi z oboru servisu a oprav jízdních kol, svěřte servis Vašeho jízdního kola Vašemu prodejci, případně jinému specializovanému pracovišti Přeprava dětí a zavazadel Rám jízdního kola CITY 26 není určen k dodatečné montáži dětské sedačky. Používání přívěsných vozíků za jízdním kolem kolem CITY 26 není povoleno. Zavazadla přepravujte pouze na k tomuto účelu určených nosičových systémech. O vhodnosti použití se v případě Vašich pochybností poraďte s Vaším prodejcem. Pamatujte na to, že jízda s jízdním kolem, které je zatíženo nákladem má za následek delší brzdnou dráhu při brzdění Nesprávné použití jízdního kola Jízdní kolo používejte pouze k účelu, ke kterému je určeno. Tímto účelem je přeprava osob. Na jízdním kole nepřepravujte jiné osoby. Nedodržování zásad uvedených v tomto návodu k používání může mít za následek vznik nebezpečných situací. 4

5 3. Používání elektrokola 3.1. Jízda na elektrokole - úvod Při prvním použití Vašeho elektrokola Vám doporučujeme nejprve vyzkoušet jízdu bez podpory pomocného elektromotorku. Vyzkoušejte si tak funkci brzd a měniče převodů. Toto elektrokolo je jízdním kolem, které využívá k podpoře šlapání elektromotoru o jmenovitém výkonu 250 W. Maximální rychlost tohoto jízdního kola je v souladu s platnými předpisy omezena na 25 km/h. Pomocí šestistupňového řadiče převodů zvolte frekvenci šlapání, která odpovídá aktuální rychlosti jízdy. Jednotka šlapacího pohonu jízdního kola má velmi lehký chod a i bez využití podpory elektromotoru umožňuje jízdnímu kolu lehký chod Vyjmutí a nasazení akumulátorové baterie Pootočte klíček ve spínací skříňce do polohy OFF. Odpojte konektor od baterie. Zámek baterie uvolníte s použitím klíčku ze startovací skříňky. Směr otáčení je doprava. Při usazování baterie postupujte v obráceném směru. Po uvolnění páčky na jeho spodní části sklopte sedlo nahoru. Uchopte baterii za její madlo a vytáhněte ji směrem nahoru. Z bezpečnostních důvodů omezujících vznik elektrického zkratu, připojte k dobíjecímu zařízení nejprve akumulátorovou baterii. Konektor pro dobíjecí kabel se nachází pod sklopným madlem. Napájecí kabel poté zapojte do zásuvky. Na nabíjecím zařízení se nacházejí dvě světelné diody: červená = probíhá nabíjení zelená = baterie je nabita Upozornění Proces nabíjení akumulátorové baterie trvá přibližně 8 hodin. Riziko nadměrného nabití sice nehrozí, baterie by však přesto neměla být připojena k dobíjecímu zařízení po dobu delší, než 16 hodin. 5

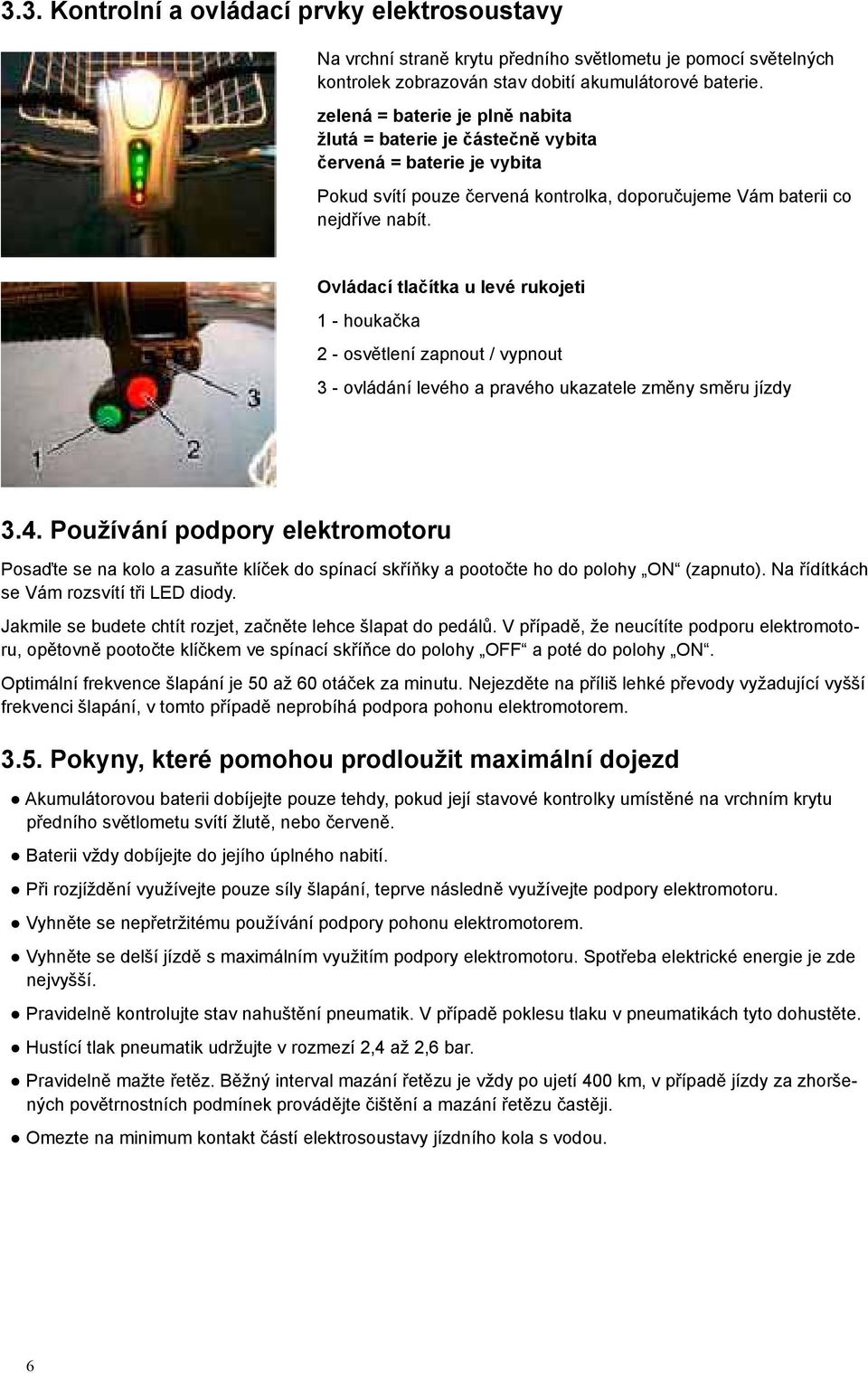

6 3.3. Kontrolní a ovládací prvky elektrosoustavy Na vrchní straně krytu předního světlometu je pomocí světelných kontrolek zobrazován stav dobití akumulátorové baterie. zelená = baterie je plně nabita žlutá = baterie je částečně vybita červená = baterie je vybita Pokud svítí pouze červená kontrolka, doporučujeme Vám baterii co nejdříve nabít. Ovládací tlačítka u levé rukojeti 1 - houkačka 2 - osvětlení zapnout / vypnout 3 - ovládání levého a pravého ukazatele změny směru jízdy 3.4. Používání podpory elektromotoru Posaďte se na kolo a zasuňte klíček do spínací skříňky a pootočte ho do polohy ON (zapnuto). Na řídítkách se Vám rozsvítí tři LED diody. Jakmile se budete chtít rozjet, začněte lehce šlapat do pedálů. V případě, že neucítíte podporu elektromotoru, opětovně pootočte klíčkem ve spínací skříňce do polohy OFF a poté do polohy ON. Optimální frekvence šlapání je 50 až 60 otáček za minutu. Nejezděte na příliš lehké převody vyžadující vyšší frekvenci šlapání, v tomto případě neprobíhá podpora pohonu elektromotorem Pokyny, které pomohou prodloužit maximální dojezd Akumulátorovou baterii dobíjejte pouze tehdy, pokud její stavové kontrolky umístěné na vrchním krytu předního světlometu svítí žlutě, nebo červeně. Baterii vždy dobíjejte do jejího úplného nabití. Při rozjíždění využívejte pouze síly šlapání, teprve následně využívejte podpory elektromotoru. Vyhněte se nepřetržitému používání podpory pohonu elektromotorem. Vyhněte se delší jízdě s maximálním využitím podpory elektromotoru. Spotřeba elektrické energie je zde nejvyšší. Pravidelně kontrolujte stav nahuštění pneumatik. V případě poklesu tlaku v pneumatikách tyto dohustěte. Hustící tlak pneumatik udržujte v rozmezí 2,4 až 2,6 bar. Pravidelně mažte řetěz. Běžný interval mazání řetězu je vždy po ujetí 400 km, v případě jízdy za zhoršených povětrnostních podmínek provádějte čištění a mazání řetězu častěji. Omezte na minimum kontakt částí elektrosoustavy jízdního kola s vodou. 6

7 4. Pravidelná údržba a servis elektrokola 4.1. Pojmenování a umístění jednotlivých částí elektrokola 1 - vyjímatelná akumulátorová baterie 2 - spínací skříňka s klíčkem 3 - sedlo, po uvolnění páčky v jeho spodní části je možné sedlo odklopit směrem nahoru vpřed a umožnit tím vyjmutí akumulátorové baterie 4 - nosič zavazadel 5 - zadní blatník 6 - zadní odrazové sklíčko (červená) 7 - zadní brzda - bubnová 8 - stojánek 9 - elektromotor 250 W 10 - řetěz 11 - pedály 12 - pneumatiky 13 - ráfky 14 - dráty výpletů kol 15 - přední vidlice 16 - přední blatník 17 - konektor pro připojení kabelu dobíjení 18 - přední světlomet, ukazatel stavu dobití akumulátorové baterie 4.2. Pravidelná údržba elektrokola Výstraha Při manipulaci s elektrokolem se vždy přesvědčte, že je klíček ve spínací skříňce v poloze OFF = vypnuto. Před započetím provádění operací servisu a údržby uveďte klíček ve spínací skříňce do polohy OFF a následně ho ze spínací skříňky vytáhnete. Zabráníte tak nechtěnému a nečekanému uvedení elektropohonu do činnosti. 7

8 Čištění a mazání Mechanické části jízdního kola udržujte v čistotě a místa, která si to vyžadují pravidelně promazávajte. Pro čištění mechanických částí používejte hadřík namočený ve vodě s přídavkem saponátu, můžete použít i speciální čistič na jízdní kola ve spreji. Pro čištění jízdního kola nikdy nepoužívejte tlakové čističe. Pro mazání používejte olej pro jízdní kola a pravidelně jej aplikujte na řetěz, čepy ramen a pouzdra vodících koleček přehazovačku, lanka ovládání řazení, brzdová lanka a čepy brzdové čelisti. Nikdy nemažte brzdové špalky! V případě, že se při brzdění ozývají nepříjemné zvuky, není toto způsobeno nedostatečným promazáním, ale špatným seřízením, nebo opotřebením brzdových špalků. Pravidelně kontrolujte stav všech částí jízdního kola Před každou jízdou pečlivě překontrolujte všechny části jízdního kola a ujistěte se, zda tyto nevykazují známky poškození, nebo nadměrného opotřebení. V případě shledání závady, tuto před použitím jízdního kola odstraňte. Pravidelně dotahujte všechny šroubové spoje Zvláštní pozornost věnujte pravidelné kontrole a dotahování všech šroubových spojů na jízdním kole. Vlivem používání jízdního kola, zejména při jízdě po nerovném povrchu, může dojít k uvolnění šroubových spojů, což může mít za následek nadměrné opotřebení jednotlivých částí, v krajním případě pak jejich poškození. Dotahování levého pedálu Dotahování pravého pedálu Pamatujte na to, že se pravý pedál dotahuje směrem doprava (tak jako standardní šroub), kdežto levý pedál má závit opačný a dotahuje se směrem doleva. Šroubový spoj pedálu s klikou mažte vazelínou. Pravidelně kontrolujte dotažení šroubu fixujícího kliku na středové ose. K dotažení používejte nástrčný klíč velikosti 14 mm (tento rozměr se může lišit) Dlouhodobé uskladnění elektrokola Pokud nebudete Vaše elektrokolo delší dobu používat (měsíc a déle), vyjměte z něj nejprve akumulátorovou baterii a tuto uskladněte na suchém a chladném místě. Jízdní kolo následně pečlivě očistěte, promažte dle pokynů v kapitole oddíl Čištění a mazání, dohustěte duše pneumatik a pokud máte tu možnost, kolo zavěste. Zamezíte tak průtlakům plášťů na jednom místě při dlouhodobém stání na místě. 8

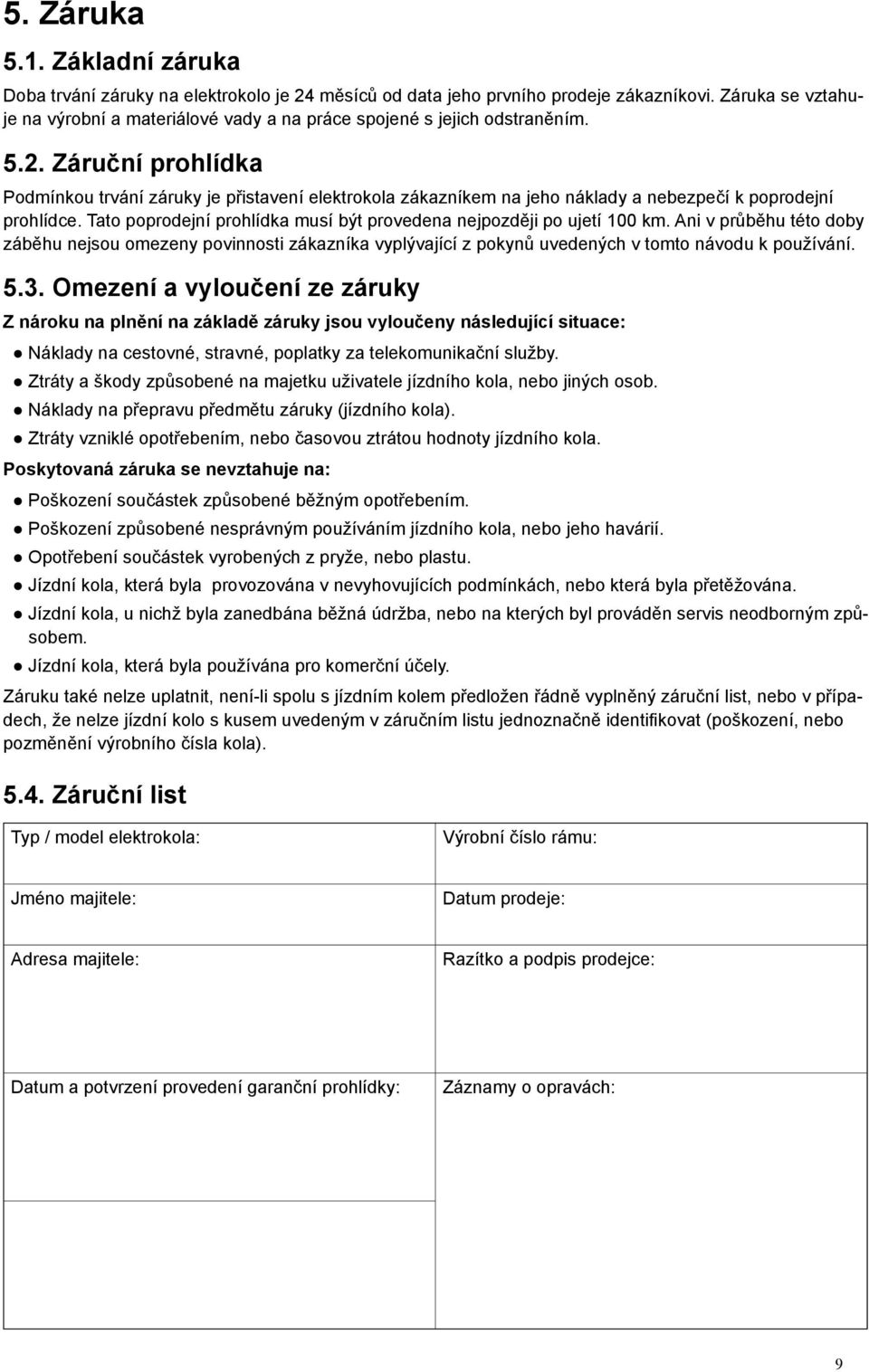

9 5. Záruka 5.1. Základní záruka Doba trvání záruky na elektrokolo je 24 měsíců od data jeho prvního prodeje zákazníkovi. Záruka se vztahuje na výrobní a materiálové vady a na práce spojené s jejich odstraněním Záruční prohlídka Podmínkou trvání záruky je přistavení elektrokola zákazníkem na jeho náklady a nebezpečí k poprodejní prohlídce. Tato poprodejní prohlídka musí být provedena nejpozději po ujetí 100 km. Ani v průběhu této doby záběhu nejsou omezeny povinnosti zákazníka vyplývající z pokynů uvedených v tomto návodu k používání Omezení a vyloučení ze záruky Z nároku na plnění na základě záruky jsou vyloučeny následující situace: Náklady na cestovné, stravné, poplatky za telekomunikační služby. Ztráty a škody způsobené na majetku uživatele jízdního kola, nebo jiných osob. Náklady na přepravu předmětu záruky (jízdního kola). Ztráty vzniklé opotřebením, nebo časovou ztrátou hodnoty jízdního kola. Poskytovaná záruka se nevztahuje na: Poškození součástek způsobené běžným opotřebením. Poškození způsobené nesprávným používáním jízdního kola, nebo jeho havárií. Opotřebení součástek vyrobených z pryže, nebo plastu. Jízdní kola, která byla provozována v nevyhovujících podmínkách, nebo která byla přetěžována. Jízdní kola, u nichž byla zanedbána běžná údržba, nebo na kterých byl prováděn servis neodborným způsobem. Jízdní kola, která byla používána pro komerční účely. Záruku také nelze uplatnit, není-li spolu s jízdním kolem předložen řádně vyplněný záruční list, nebo v případech, že nelze jízdní kolo s kusem uvedeným v záručním listu jednoznačně identifikovat (poškození, nebo pozměnění výrobního čísla kola) Záruční list Typ / model elektrokola: Výrobní číslo rámu: Jméno majitele: Datum prodeje: Adresa majitele: Razítko a podpis prodejce: Datum a potvrzení provedení garanční prohlídky: Záznamy o opravách: 9
