Jednotlivé třídy lodních modelů sekce M podle pravidel Naviga Autor: Miroslav Foltýn Datum:

Transkript

1 Jednotlivé třídy lodních modelů sekce M podle pravidel Naviga Autor: Miroslav Foltýn Datum: Skupina tříd Eco Volně stavěné závodní modely s elektrickým pohonem a ponořeným lodním šroubem (Hydro/Mono pohony a povrchové pohony, které vystupují za záď trupu nejsou povoleny). Pohonné zdroje a jízdní doby viz tabulka (příloha A1). Všechny modely těchto tříd soutěží na trojúhelníkové trati odpovídajícím pravidlům Naviga s vyjmutou vracecí bójí (viz. obr.č.2). Závod probíhá ve směru proti smyslu otáčení hodinových ručiček. Poté, co je povoleno dát modely na vodu, začíná závod na akustické znamení jízdou modelů na vrcholovou bóji. Cílem je dosažení největšího možného počtu ujetých okruhů během předepsaného času 6 minut (10 minut pro třídu Eco Standard). Jestliže je bóje objeta ze špatné strany, má závodník právo bóji objet znovu správným směrem za předpokladu, že neohrozí svojí jízdou ostatní soutěžící. Jestliže se soutěžící o toto správné objetí nepokusí, kolo se mu nepočítá! Třída Mini Eco Standard doba soutěžní jízdy 6 minut, max 8 soutěžících. Volně stavěné závodní modely. Jejich délka nesmí překročit 430 mm, minimální hmotnost modelu 450 g. Použitý elektromotor podléhá omezením : může být použit pouze elektromotor řady 400 s feritovými magnety a třípólovou kotvou. Motor nesmí být otevřený, ale časování zvenku je povoleno. Použití ocelových kroužků je povoleno, tyto musejí být snímatelné. Motory s otevřenou, vně přístupnou šachtou pro uhlíky nejsou povoleny. Třída Mini Eco Expert - doba soutěžní jízdy 6 minut, max 8 soutěžících. Volně stavěné závodní modely. Jejich délka nesmí překročit 430 mm, minimální hmotnost modelu 450 g. Použitý elektromotor nepodléhá žádným omezením. Třída Eco Standard doba soutěžní jízdy 10 minut, max 6 soutěžících. Volně stavěné závodní modely. Délka není omezena, minimální hmotnost modelu 1000 g. Použitý elektromotor nepodléhá žádným omezením. Třída Eco Expert doba soutěžní jízdy 6 minut, max 6 soutěžících. Volně stavěné závodní modely. Délka není omezena, minimální hmotnost modelu 1000 g. Použitý elektromotor nepodléhá žádným omezením. Třída Mini Eco Team - doba soutěžní jízdy 18 minut, max 6 soutěžících družstev. Soutěžní družstvo tvoří 2 max 3 závodníci s modely buď Mini Expert nebo Standard. Pro každé družstvo jsou povoleny jen 3 sady akumulátorů. Dobíjení není povoleno. Start závodu je stejný jako u tříd Mini Eco, na vodě může být pouze jeden model každého družstva. Další model družstva může startovat (na pravou bóji trojúhelníka) až po vyzvednutí předchozího modelu z vody. Odpadlé modely se u této třídy svážejí. Třída Eco Team - doba soutěžní jízdy 18 minut, max 6 soutěžících družstev. Soutěžní družstvo tvoří 2 max 3 závodníci s modely buď Eco Expert nebo Standard. Pro každé družstvo jsou povoleny jen 3 sady akumulátorů. Dobíjení není povoleno. Start závodu je stejný

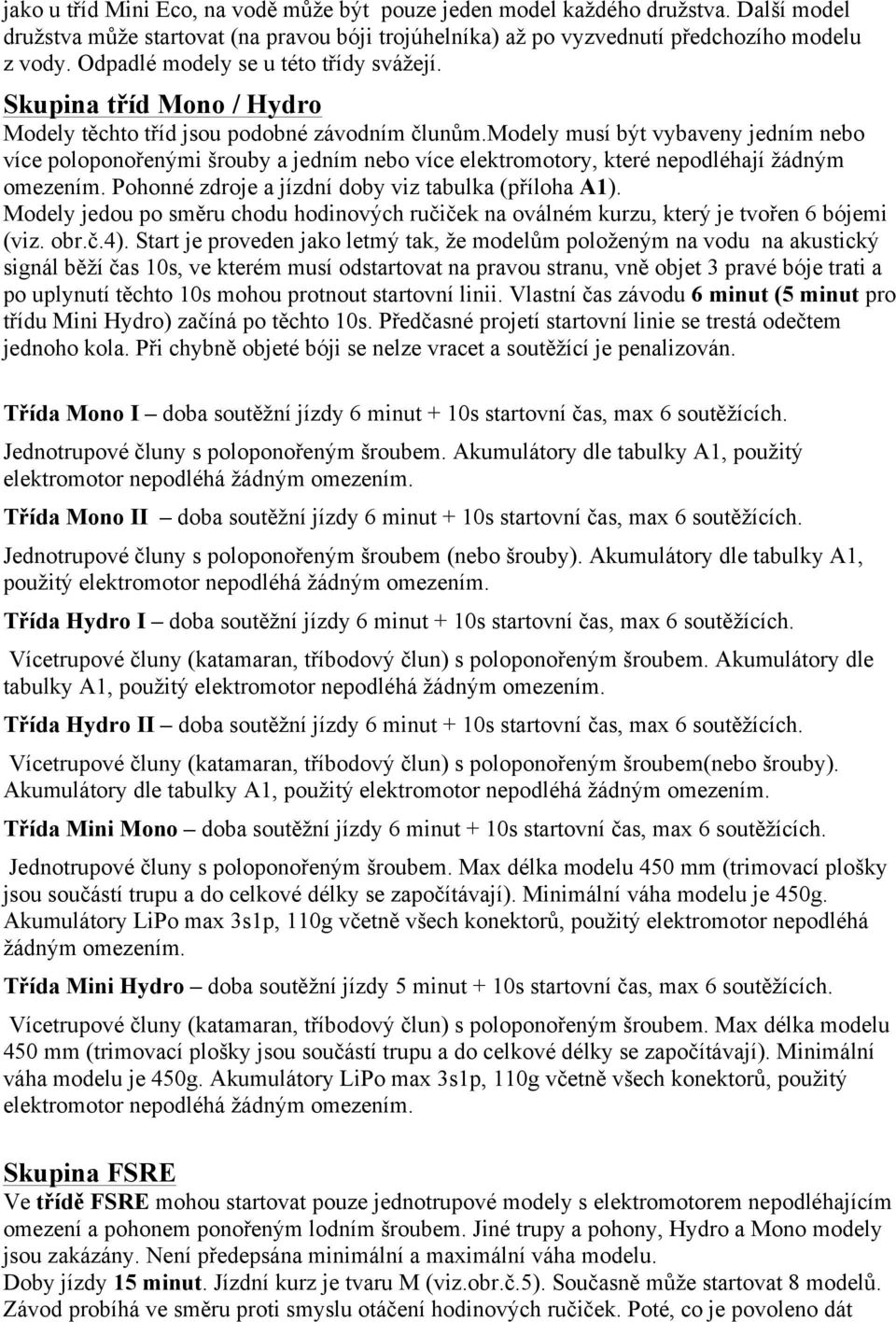

2 jako u tříd Mini Eco, na vodě může být pouze jeden model každého družstva. Další model družstva může startovat (na pravou bóji trojúhelníka) až po vyzvednutí předchozího modelu z vody. Odpadlé modely se u této třídy svážejí. Skupina tříd Mono / Hydro Modely těchto tříd jsou podobné závodním člunům.modely musí být vybaveny jedním nebo více poloponořenými šrouby a jedním nebo více elektromotory, které nepodléhají žádným omezením. Pohonné zdroje a jízdní doby viz tabulka (příloha A1). Modely jedou po směru chodu hodinových ručiček na oválném kurzu, který je tvořen 6 bójemi (viz. obr.č.4). Start je proveden jako letmý tak, že modelům položeným na vodu na akustický signál běží čas 10s, ve kterém musí odstartovat na pravou stranu, vně objet 3 pravé bóje trati a po uplynutí těchto 10s mohou protnout startovní linii. Vlastní čas závodu 6 minut (5 minut pro třídu Mini Hydro) začíná po těchto 10s. Předčasné projetí startovní linie se trestá odečtem jednoho kola. Při chybně objeté bóji se nelze vracet a soutěžící je penalizován. Třída Mono I doba soutěžní jízdy 6 minut + 10s startovní čas, max 6 soutěžících. Jednotrupové čluny s poloponořeným šroubem. Akumulátory dle tabulky A1, použitý elektromotor nepodléhá žádným omezením. Třída Mono II doba soutěžní jízdy 6 minut + 10s startovní čas, max 6 soutěžících. Jednotrupové čluny s poloponořeným šroubem (nebo šrouby). Akumulátory dle tabulky A1, použitý elektromotor nepodléhá žádným omezením. Třída Hydro I doba soutěžní jízdy 6 minut + 10s startovní čas, max 6 soutěžících. Vícetrupové čluny (katamaran, tříbodový člun) s poloponořeným šroubem. Akumulátory dle tabulky A1, použitý elektromotor nepodléhá žádným omezením. Třída Hydro II doba soutěžní jízdy 6 minut + 10s startovní čas, max 6 soutěžících. Vícetrupové čluny (katamaran, tříbodový člun) s poloponořeným šroubem(nebo šrouby). Akumulátory dle tabulky A1, použitý elektromotor nepodléhá žádným omezením. Třída Mini Mono doba soutěžní jízdy 6 minut + 10s startovní čas, max 6 soutěžících. Jednotrupové čluny s poloponořeným šroubem. Max délka modelu 450 mm (trimovací plošky jsou součástí trupu a do celkové délky se započítávají). Minimální váha modelu je 450g. Akumulátory LiPo max 3s1p, 110g včetně všech konektorů, použitý elektromotor nepodléhá žádným omezením. Třída Mini Hydro doba soutěžní jízdy 5 minut + 10s startovní čas, max 6 soutěžících. Vícetrupové čluny (katamaran, tříbodový člun) s poloponořeným šroubem. Max délka modelu 450 mm (trimovací plošky jsou součástí trupu a do celkové délky se započítávají). Minimální váha modelu je 450g. Akumulátory LiPo max 3s1p, 110g včetně všech konektorů, použitý elektromotor nepodléhá žádným omezením. Skupina FSRE Ve třídě FSRE mohou startovat pouze jednotrupové modely s elektromotorem nepodléhajícím omezení a pohonem ponořeným lodním šroubem. Jiné trupy a pohony, Hydro a Mono modely jsou zakázány. Není předepsána minimální a maximální váha modelu. Doby jízdy 15 minut. Jízdní kurz je tvaru M (viz.obr.č.5). Současně může startovat 8 modelů. Závod probíhá ve směru proti smyslu otáčení hodinových ručiček. Poté, co je povoleno dát

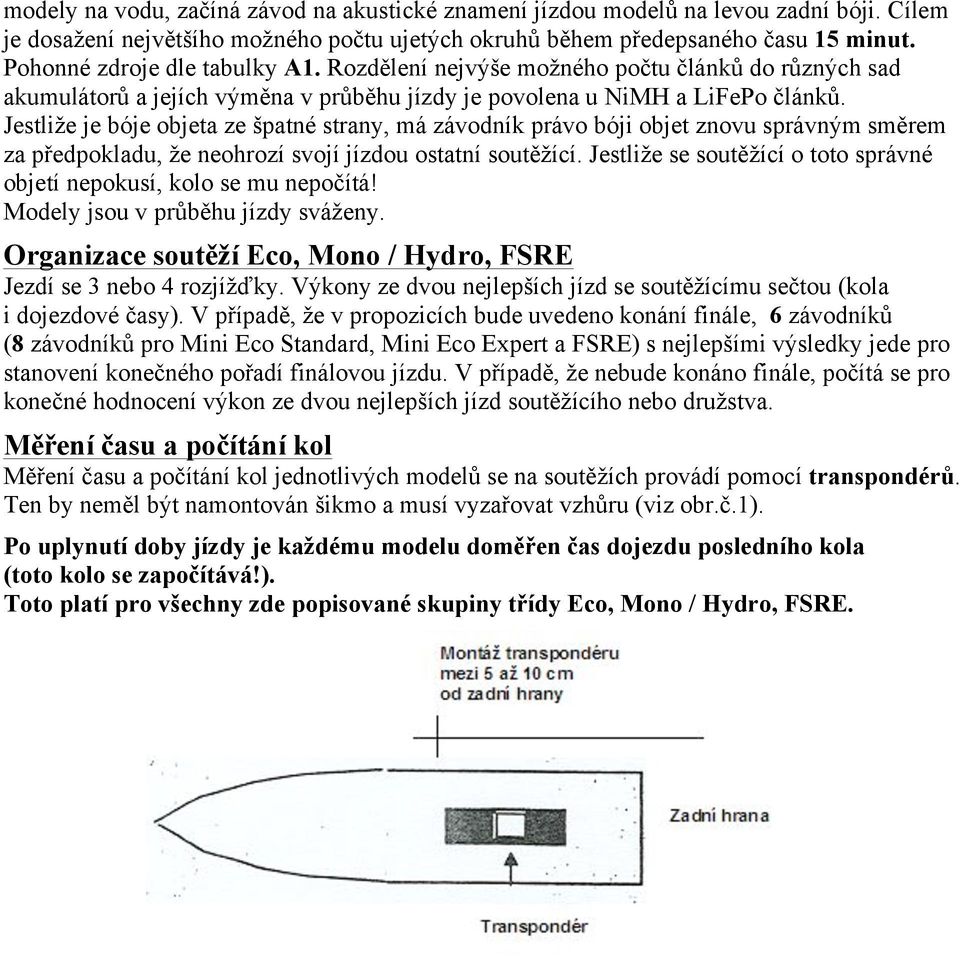

3 modely na vodu, začíná závod na akustické znamení jízdou modelů na levou zadní bóji. Cílem je dosažení největšího možného počtu ujetých okruhů během předepsaného času 15 minut. Pohonné zdroje dle tabulky A1. Rozdělení nejvýše možného počtu článků do různých sad akumulátorů a jejích výměna v průběhu jízdy je povolena u NiMH a LiFePo článků. Jestliže je bóje objeta ze špatné strany, má závodník právo bóji objet znovu správným směrem za předpokladu, že neohrozí svojí jízdou ostatní soutěžící. Jestliže se soutěžící o toto správné objetí nepokusí, kolo se mu nepočítá! Modely jsou v průběhu jízdy sváženy. Organizace soutěží Eco, Mono / Hydro, FSRE Jezdí se 3 nebo 4 rozjížďky. Výkony ze dvou nejlepších jízd se soutěžícímu sečtou (kola i dojezdové časy). V případě, že v propozicích bude uvedeno konání finále, 6 závodníků (8 závodníků pro Mini Eco Standard, Mini Eco Expert a FSRE) s nejlepšími výsledky jede pro stanovení konečného pořadí finálovou jízdu. V případě, že nebude konáno finále, počítá se pro konečné hodnocení výkon ze dvou nejlepších jízd soutěžícího nebo družstva. Měření času a počítání kol Měření času a počítání kol jednotlivých modelů se na soutěžích provádí pomocí transpondérů. Ten by neměl být namontován šikmo a musí vyzařovat vzhůru (viz obr.č.1). Po uplynutí doby jízdy je každému modelu doměřen čas dojezdu posledního kola (toto kolo se započítává!). Toto platí pro všechny zde popisované skupiny třídy Eco, Mono / Hydro, FSRE.

4 Obrázek č. 1 Trať pro skupinu ECO Startovní bóje bó je Cílová linie Počítání kol Startovní stupeň

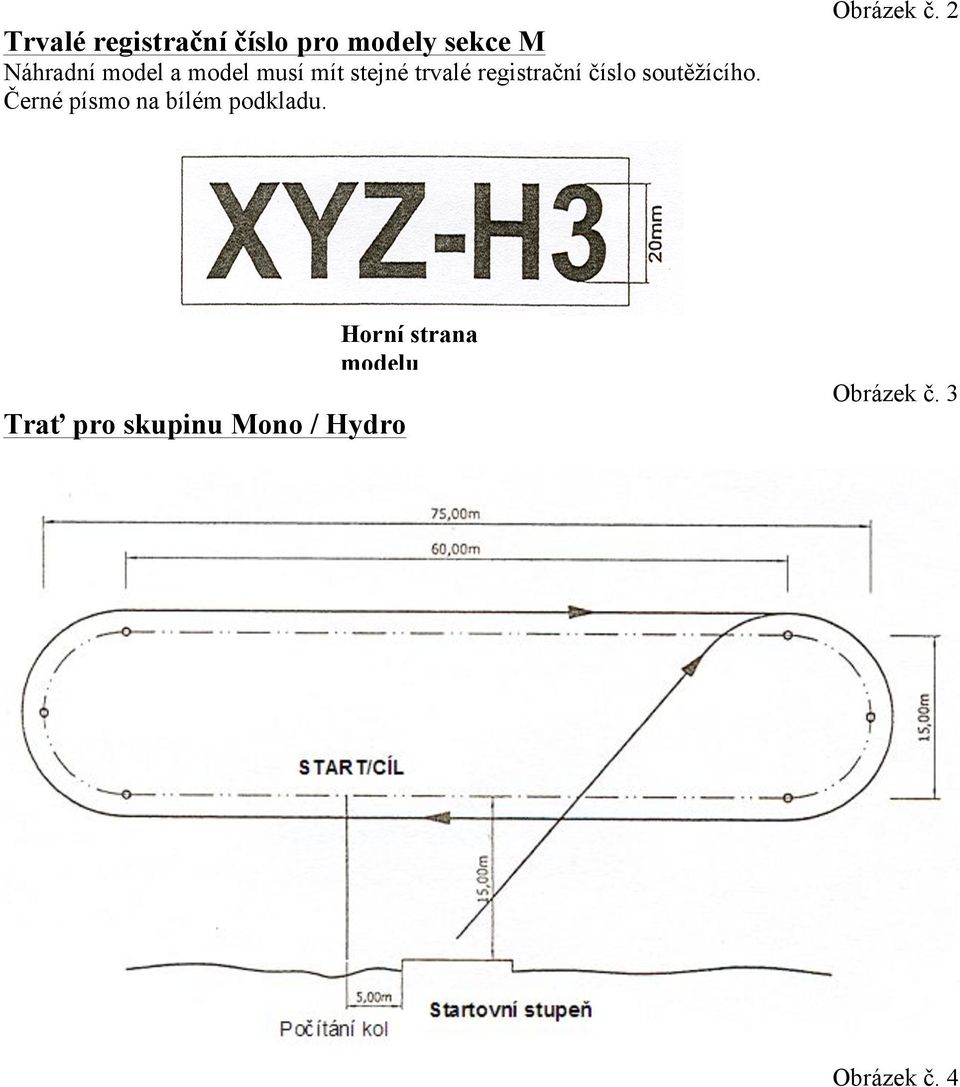

5 Trvalé registrační číslo pro modely sekce M Náhradní model a model musí mít stejné trvalé registrační číslo soutěžícího. Černé písmo na bílém podkladu. Obrázek č. 2 Trať pro skupinu Mono / Hydro Horní strana modelu Obrázek č. 3 Obrázek č. 4

6 Trať pro skupinu FSR-E Obrázek č. 5

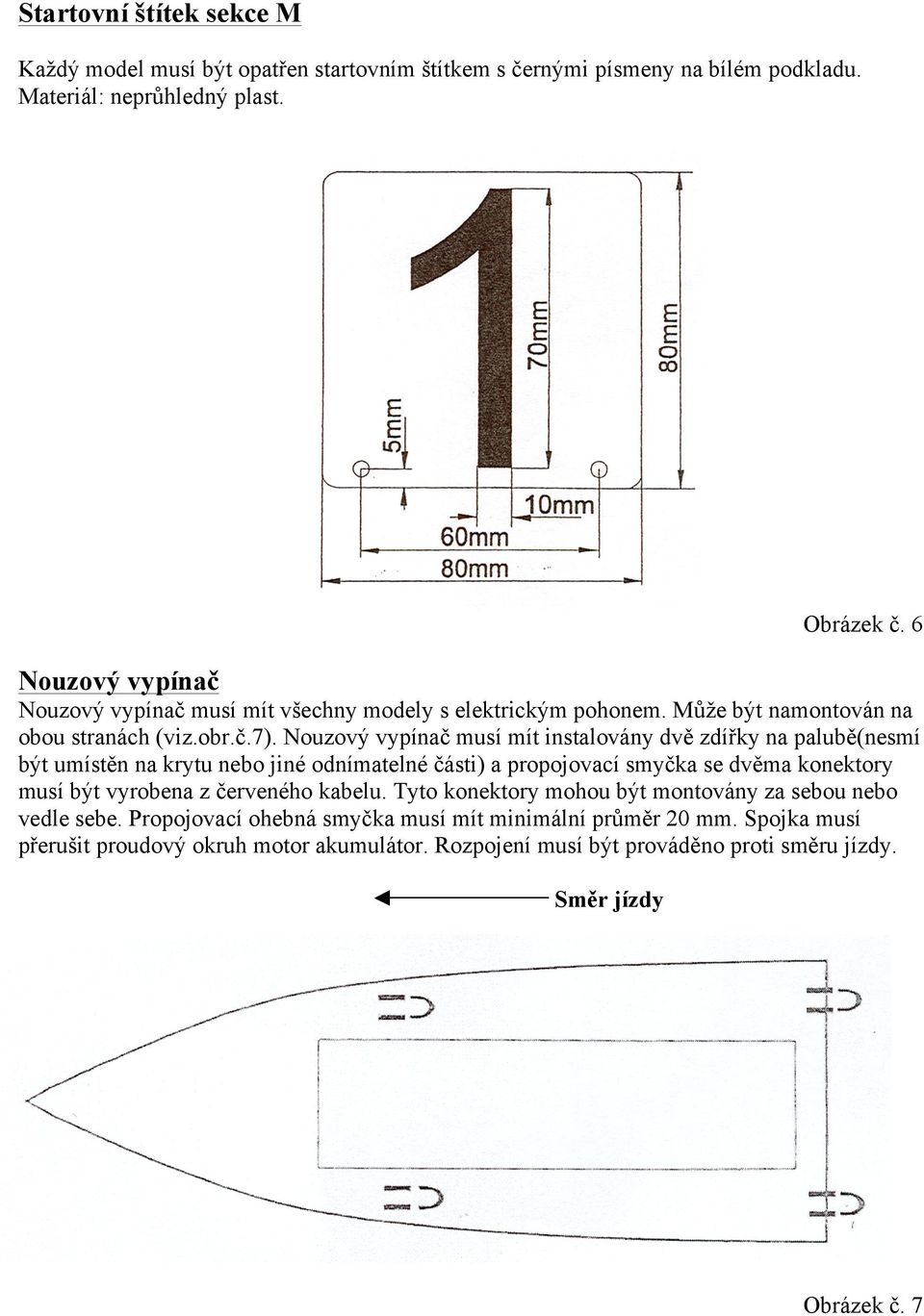

7 Startovní štítek sekce M Každý model musí být opatřen startovním štítkem s černými písmeny na bílém podkladu. Materiál: neprůhledný plast. Obrázek č. 6 Nouzový vypínač Nouzový vypínač musí mít všechny modely s elektrickým pohonem. Může být namontován na obou stranách (viz.obr.č.7). Nouzový vypínač musí mít instalovány dvě zdířky na palubě(nesmí být umístěn na krytu nebo jiné odnímatelné části) a propojovací smyčka se dvěma konektory musí být vyrobena z červeného kabelu. Tyto konektory mohou být montovány za sebou nebo vedle sebe. Propojovací ohebná smyčka musí mít minimální průměr 20 mm. Spojka musí přerušit proudový okruh motor akumulátor. Rozpojení musí být prováděno proti směru jízdy. Směr jízdy Obrázek č. 7

8 Možné varianty provedení nouzového vypínače Propojení mezi konektory je povoleno Obrázek č. 8

9 Skupina tříd F1 Do sekce M kromě výše uvedených tříd Eco, Mono / Hydro, FSRE patří i třída F1-E, F1-V. Při soutěži v této třídě soutěží jednotlivý model na daném kurzu o nejrychlejší čas. Jezdí se 3 rozjížďky. Závodník má pro přípravu a vlastní jízdu k dispozici dohromady 5 minut. V těchto 5 minutách může odjet libovolný počet jízd. V průběhu tohoto času jsou dovoleny úpravy modelu, seřízení (nelze ale měnit motor a dobíjet akumulátory). Tyto modely absolvují rychlostní kurz (viz. obr.č.9). Počet článků,druh pohonných zdrojů, a napětí pro F1E dle tabulky A1. U tříd F1-V může být zabudován 1 či více motorů, ale jejich celkový zdvihový objem nesmí být větší, než je povoleno pro danou třídu. Třída F1E-1kg Volně stavěné modely s elektromotorem nepodléhajícím omezení, s pohonem ponořeným šroubem a celkovou hmotností do jednoho kilogramu. Třída F1E+1kg Volně stavěné modely s elektromotorem nepodléhajícím omezení, s pohonem ponořeným šroubem a celkovou hmotností přes jeden kilogram. Třída F1-V3,5 Volně stavěné modely se spalovacím motorem do 3,5 ccm zdvihového objemu válců, s pohonem ponořeným šroubem. Třída F1-V7,5 Volně stavěné modely se spalovacím motorem nad 3,5 ccm do 7,5 ccm zdvihového objemu válců, s pohonem ponořeným šroubem. Třída F1-V15 Volně stavěné modely se spalovacím motorem nad 7,5 ccm do 15,0 ccm zdvihového objemu válců, s pohonem ponořeným šroubem.

10 Trať pro třídy F1 Startovní stupeň Levou bóji odebrat Vracecí bóje Obrázek č. 9

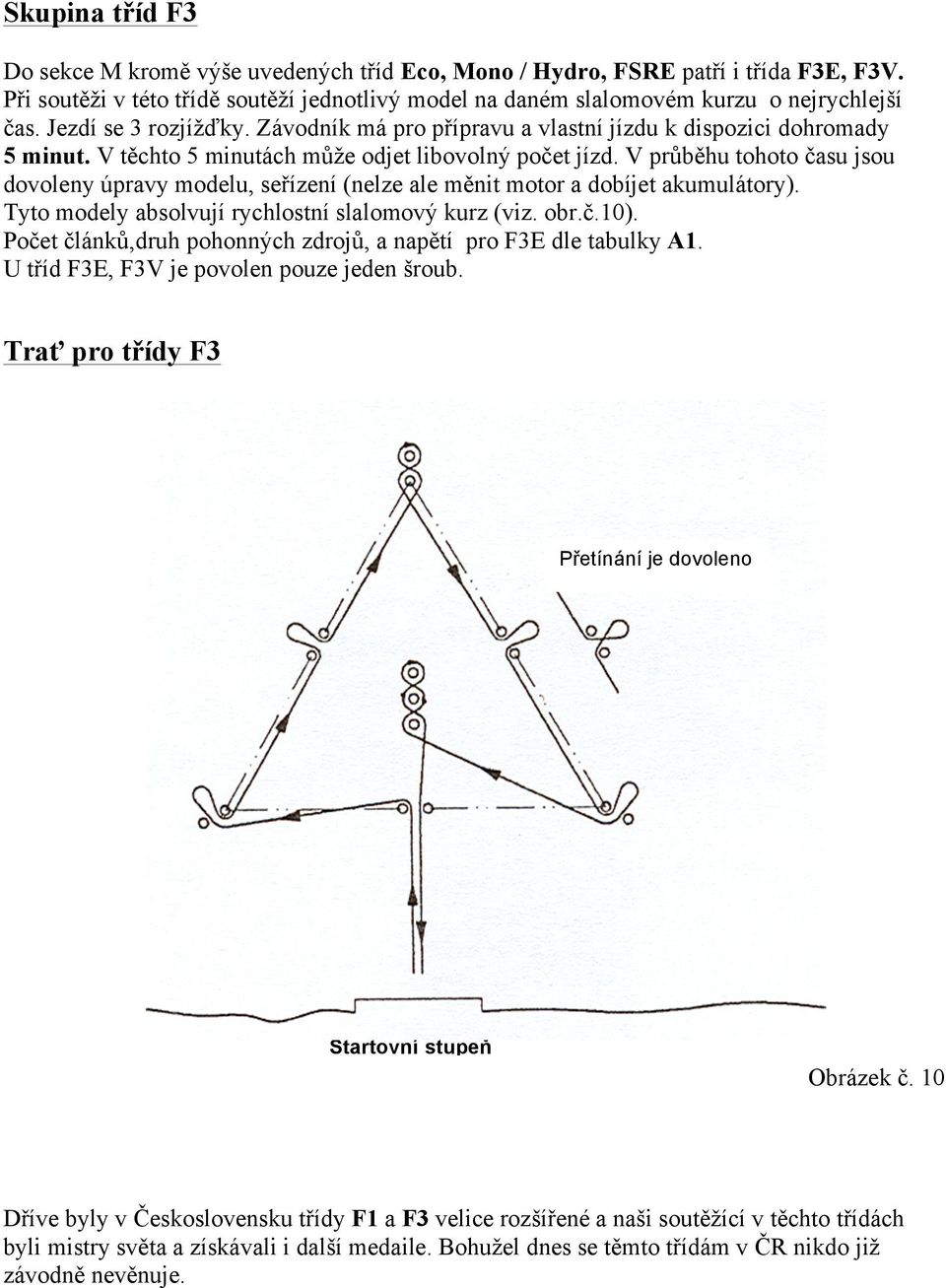

11 Skupina tříd F3 Do sekce M kromě výše uvedených tříd Eco, Mono / Hydro, FSRE patří i třída F3E, F3V. Při soutěži v této třídě soutěží jednotlivý model na daném slalomovém kurzu o nejrychlejší čas. Jezdí se 3 rozjížďky. Závodník má pro přípravu a vlastní jízdu k dispozici dohromady 5 minut. V těchto 5 minutách může odjet libovolný počet jízd. V průběhu tohoto času jsou dovoleny úpravy modelu, seřízení (nelze ale měnit motor a dobíjet akumulátory). Tyto modely absolvují rychlostní slalomový kurz (viz. obr.č.10). Počet článků,druh pohonných zdrojů, a napětí pro F3E dle tabulky A1. U tříd F3E, F3V je povolen pouze jeden šroub. Trať pro třídy F3 Přetínání je dovoleno Startovní stupeň Obrázek č. 10 Dříve byly v Československu třídy F1 a F3 velice rozšířené a naši soutěžící v těchto třídách byli mistry světa a získávali i další medaile. Bohužel dnes se těmto třídám v ČR nikdo již závodně nevěnuje.
