1 Zakázka číslo: MD Odborný posudek Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření Bytový dům Pod Hůrkou Česká Lípa Zpracováno v období: únor 2015 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

2 Obsah 1. VŠEOBECNĚ Předmět odborného posudku Úkol odborného posudku Objednatel odborného posudku Zpracovatel odborného posudku Vypracoval Kontroloval Zpracováno v období NÁLEZ Podklady Úkol Místní šetření Stručný popis objektu a střechy Zjištěný stav střechy Popis stavu ploché střechy a navazujících konstrukcí Hydroizolace v ploše Okraje střechy Střešní výlezy Prostupy střechou a konstrukce komínů Odvodnění střechy Hromosvodná soustava POSUDEK Tepelně-technické posouzení stávající skladby střechy Vstupní parametry výpočtu Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Hodnocení stávajícího tepelnětechnického stavu střechy Stavebně-technické posouzení zjištěného stavu střechy KONCEPČNÍ NÁVRH OPRAVY STŘECHY Obecně Návrh opravy střechy Nová skladba ploché střechy Postup provádění opravy Tepelnětechnické posouzení navržené skladby střechy Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Hodnocení tepelnětechnických charakteristik navržených skladeb SCHÉMATICKÉ ŘEŠENÍ DETAILŮ ZÁVĚREČNÁ DOPORUČENÍ NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ...18 BD Pod Hůrkou , Česká Lípa Strana 2/18

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku Plochá střecha panelového bytového domu v ul. Pod Hůrkou , Česká Lípa 1.2. Úkol odborného posudku Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření 1.3. Objednatel odborného posudku OSBD Česká Lípa Barvířská Česká Lípa kontaktní osoba: pan Hammerle tel.: hammerle@osbd.cz 1.4. Zpracovatel odborného posudku DEKPROJEKT s.r.o., znalecký ústav Tiskařská 10/257 budova TTC TECHKOM CENTRUM , Praha 10 tel.: fax.: IČO: DIČ: CZ bankovní spojení: /0100 KB Praha 9 Zapsáno v obchodním rejstříku, vedeném Městským soudem v Praze oddíl C., vložka Vypracoval Bc. Jan Řezníček 1.6. Kontroloval Ing. David Tesař 1.7. Zpracováno v období Únor 2015 BD Pod Hůrkou , Česká Lípa Strana 3/18

4 2. NÁLEZ 2.1. Podklady [1] Nabídka služeb č. D a objednávka ze dne [2] Průzkum objektu provedený dne [3] Fotodokumentace pořízená při průzkumu [2]. [4] Sondy do skladby střechy provedené při průzkumu [2]. [5] ČSN Navrhování střech Základní ustanovení. [6] ČSN P Hydroizolace staveb Základní ustanovení. [7] ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení. [8] ČSN Tepelná ochrana budov. [9] ČSN EN ISO 6946 Stavební prvky a stavební konstrukce. [10] ČSN Navrhování klempířských konstrukcí. [11] ČSN Vnitřní kanalizace. U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu zpracování posudku Úkol Úkolem odborného posudku je posoudit stav a způsob provedení střechy bytového domu v ulici Pod Hůrkou , zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy, případně ve variantách. S Foto /1/ Pohled na předmětný objekt Foto /2/ Situace s vyznačeným objektem 2.3. Místní šetření Průzkum střechy objektu proběhl dne Během průzkumu byly provedeny celkem čtyři sondy do střechy za účelem ověření její skladby, způsobu provedení jednotlivých vrstev a jejich vlhkostního stavu. Sonda S2 byla provedena pouze do skladby hydroizolace a po zjištění vody v jejím souvrství nebylo pokračováno z bezpečnostních důvodů (riziko šíření vlhkosti do nižších vrstev střechy). Dále proběhla prohlídka hydroizolace, orientační zaměření střechy a byla pořízena fotodokumentace. Vybrané fotografie jsou součástí tohoto posudku. Průzkumu se za DEKPROJEKT, s.r.o. zúčastnili: Bc. Jan Řezníček a Ing. Daniel Mašlár. BD Pod Hůrkou , Česká Lípa Strana 4/18

5 2.4. Stručný popis objektu a střechy DEKPROJEKT s.r.o. Jedná se o bytový dům v ulici Pod Hůrkou, Česká Lípa. Objekt je řešen jako samostatně stojící s plochou střechou, má 3 nadzemní podlaží a částečně pod zem zapuštěný suterén. Podélná osa objektu je orientována proti světovým stranám severo-jižně. Hlavní vstup do objektu je umístěn na východní straně. Přibližné půdorysné rozměry objektu jsou 55,5x11,2 m. Tvar a situace objektu je patrná z foto /1/ a /2/. Hlavní hydroizolační vrstva střechy je tvořena souvrstvím asfaltových pásů. Foto /3/ Pohled na plochou střechu Foto /4/ Pohled na plochou střechu Střecha objektu (Foto /3/ a /4/) je koncipovaná jako plochá jednoplášťová. Nosnou část horního pláště tvoří železobetonový panel, na kterém je provedena původní skladba zakončená povlakovou hydroizolační vrstva ze souvrství oxidovaných asfaltových pásů. Střecha je spádována od atik ke středu střechy ke vtokům v mírném spádu cca 0,5 až 1 %. Cca před 10-ti lety byla provedena oprava atiky a přilehlých krajů střechy. Střecha je odvodněna třemi střešními vtoky. Nad rovinu střechy vystupují komíny, výlezy na střechu a anténní stožár (Obr. /1/). Obr. /1/ Schéma půdorysu střechy BD Pod Hůrkou , Česká Lípa Strana 5/18

6 2.5. Zjištěný stav střechy DEKPROJEKT s.r.o. Skladba a stavy zjištěné v místech sond jsou patrné z následujících fotografií a shrnuty v tabulce. Stav souvrství zjištěný ze sond: Foto /5/ Mocnost hydroizolační vrstvy Sonda S1 Foto /6/ Sonda S1 Foto /7/ Pohled do sondy S1 Foto /8/ Voda v hydroizolačním souvrství - Sonda S2 Foto /9/ Voda v hydroizolačním souvrství - Sonda S2 Foto /10/ Pohled do sondy S3 BD Pod Hůrkou , Česká Lípa Strana 6/18

7 Foto /11/ Pohled do sondy S4, větrací kanálek Foto /12/ Sonda S4 Tab. /1/ Skladba ploché střechy zjištěná ze sond Vrstva (v pořadí od exteriéru) Souvrství oxidovaných asfaltových pásů Stav (v místě sondy) Souvrství pásů mezi sebou nesoudržné, v souvrství je voda Tloušťka [mm] Betonová mazanina Suchá ~ 70 Plynosilikátové tvárnice Suché ~ 200 Škvárový násyp ve spádu Suchý ~ 45 ~ 140(S1) (S4) Železobetonová nosná konstrukce Suchá ~ 150* *... Při průzkumu nebyly z technologických důvodů prováděny sondy skrz nosnou konstrukci stropu. Během sondáže bylo zjištěno, že materiál stropu je železobeton. Jeho výška pak byla dopočítána v místě otvoru. Železobeton má z tepelnětechnického hlediska na návrh nové skladby zanedbatelný vliv, proto při výpočtu nové skladby bude uvažováno s plným železobetonovým panelem Popis stavu ploché střechy a navazujících konstrukcí Hydroizolace v ploše Vzhledem k mocnému souvrství asfaltových pásu je zřejmé, že střecha byla minimálně jednou opravována natavením nové vrstvy asfaltových pásů. Stáří poslední opravy provedené natavením asfaltových pásů opatřených ochranným nátěrem(foto /13/) je odhadováno na let. Materiál poslední vrstvy vykazuje v ploše známky degradace. Mezi jednotlivými vrstvami hydroizolace vznikají dutiny, přičemž některé jsou vyplněny velkým množstvím vody (především v místě sondy S2) (foto /15/). Okraje střechy a atika prošly v nedávné době opravou (foto /16/). Spád střechy je nedostatečný a v ploše způsobuje zadržování vody z atmosférických srážek a tvorbu kaluží (foto / 14/). BD Pod Hůrkou , Česká Lípa Strana 7/18

8 Foto /13/ Stav povrchu střechy Foto /14/ Tvorba kaluží v ploše střechy Foto /15/ Boule v ploše střechy Foto /16/ Pohled na plochu střechy Okraje střechy Okraj střechy je s nízkou atikou. Atika i s přiléhající částí střechy byla opravována později než hydroizolace v ploše, což je zřejmé z použití asfaltového pásu s posypem. Atika je oplechována. Hromosvod je přikotven svorkami přímo k oplechování atiky (foto /17/, /18/). Foto /17/ Ukončovací profil střechy Foto /18/ Čelo okrajového panelu BD Pod Hůrkou , Česká Lípa Strana 8/18

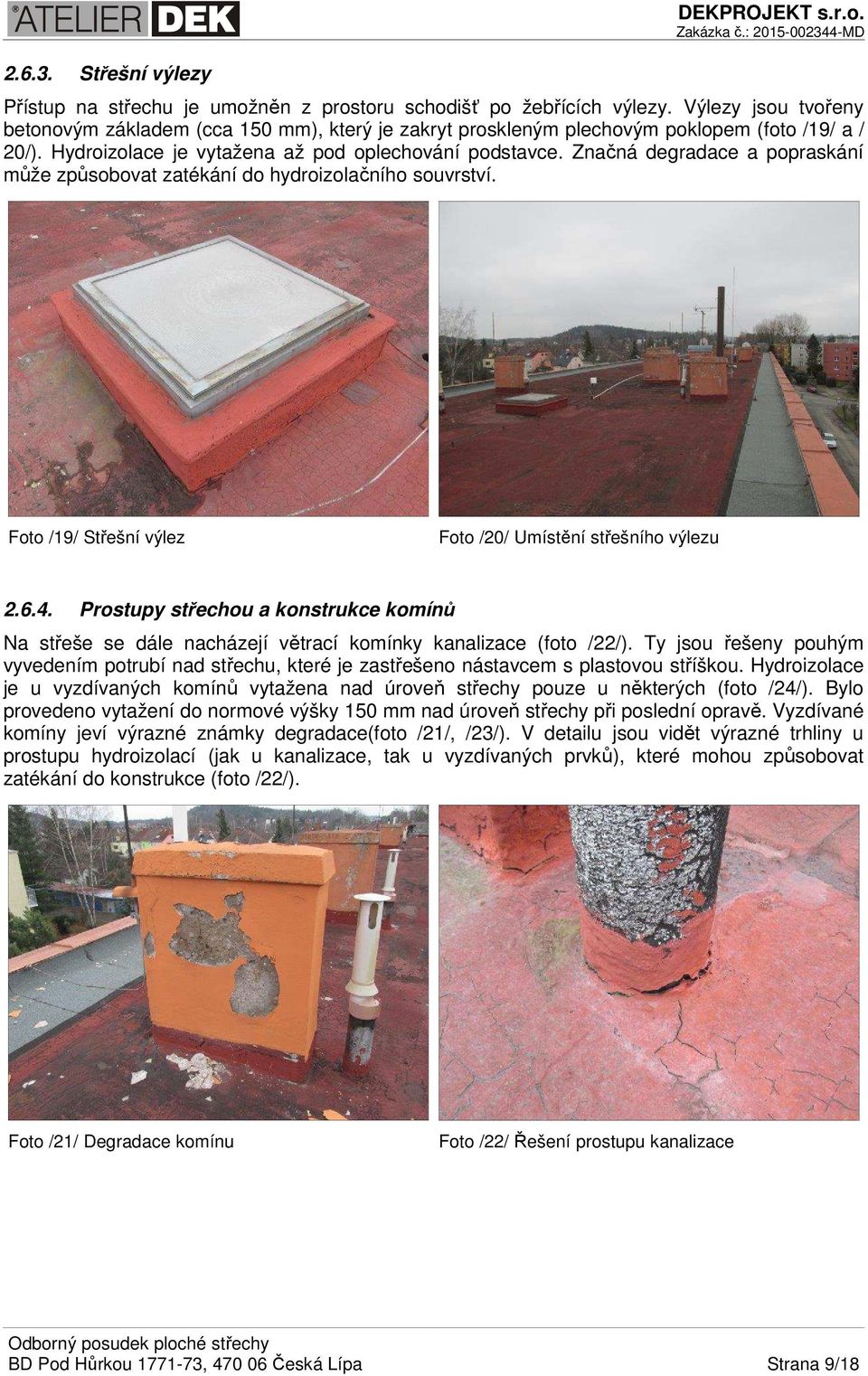

9 Střešní výlezy DEKPROJEKT s.r.o. Přístup na střechu je umožněn z prostoru schodišť po žebřících výlezy. Výlezy jsou tvořeny betonovým základem (cca 150 mm), který je zakryt proskleným plechovým poklopem (foto /19/ a / 20/). Hydroizolace je vytažena až pod oplechování podstavce. Značná degradace a popraskání může způsobovat zatékání do hydroizolačního souvrství. Foto /19/ Střešní výlez Foto /20/ Umístění střešního výlezu Prostupy střechou a konstrukce komínů Na střeše se dále nacházejí větrací komínky kanalizace (foto /22/). Ty jsou řešeny pouhým vyvedením potrubí nad střechu, které je zastřešeno nástavcem s plastovou stříškou. Hydroizolace je u vyzdívaných komínů vytažena nad úroveň střechy pouze u některých (foto /24/). Bylo provedeno vytažení do normové výšky 150 mm nad úroveň střechy při poslední opravě. Vyzdívané komíny jeví výrazné známky degradace(foto /21/, /23/). V detailu jsou vidět výrazné trhliny u prostupu hydroizolací (jak u kanalizace, tak u vyzdívaných prvků), které mohou způsobovat zatékání do konstrukce (foto /22/). Foto /21/ Degradace komínu Foto /22/ Řešení prostupu kanalizace BD Pod Hůrkou , Česká Lípa Strana 9/18

10 Foto /23/ Původní opracování prostupu Foto /24/ Nověji opracovaný prostup Foto /25/ Prostup telekomunikace Foto /26/ Prostup telekomunikace a anténa Odvodnění střechy Každá plocha střechy nad vchodovou sekcí je odvodněna jedním střešním vtokem (foto /27, 28/). Střešní vtoky mají vnitřní průměr cca 70 mm. Vtoky nejsou opatřeny ochranným košíkem pro zachytávání hrubých nečistot. Střecha je tedy odvodněna třemi střešními vtoky. Střešní vtoky jsou zaústěny do vnitřních svislých odpadních potrubí. Foto /27/ Střešní vtok Foto /28/ Střešní vtok BD Pod Hůrkou , Česká Lípa Strana 10/18

11 Hromosvodná soustava DEKPROJEKT s.r.o. Hromosvodnou soustavu tvoří ocelové lano připojené svorkami k oplechování atiky a jímači na komínech. Foto /29/ Napojení hromosvodu na oplechování atiky Foto /30/ Anténa a hromosvodná soustava 3. POSUDEK 3.1. Tepelně-technické posouzení stávající skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84% vzduchu, lokalita Česká Lípa) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5% Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] 0,1 a nebo 3% plošné hmotnosti materiálu aktivní Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru 0,749 (12,3) BD Pod Hůrkou , Česká Lípa Strana 11/18

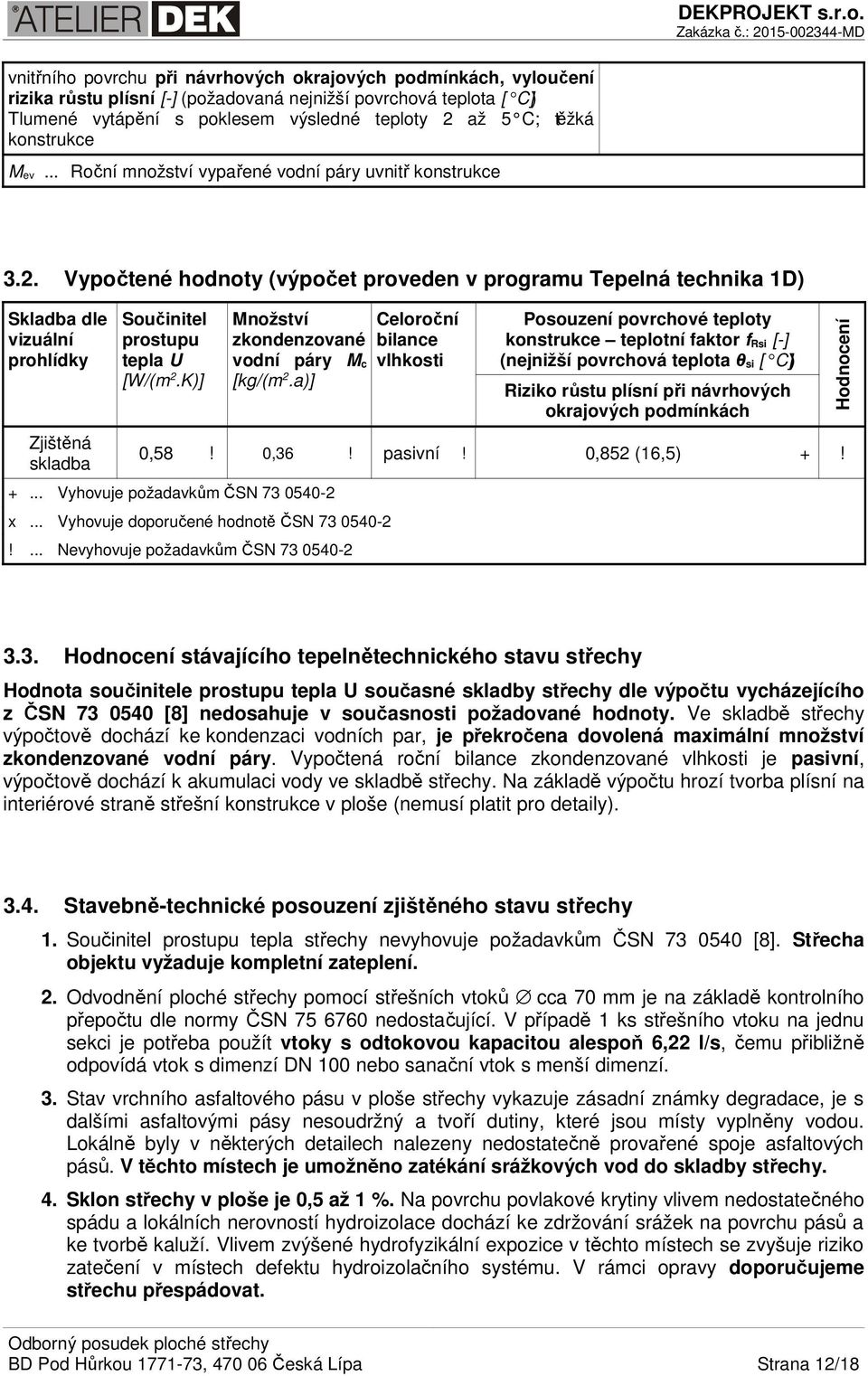

12 vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-] (požadovaná nejnižší povrchová teplota [ C]) Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce 3.2. Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Zjištěná skladba Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] (nejnižší povrchová teplota θ si [ C]) Riziko růstu plísní při návrhových okrajových podmínkách 0,58! 0,36! pasivní! 0,852 (16,5) +! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení 3.3. Hodnocení stávajícího tepelnětechnického stavu střechy Hodnota součinitele prostupu tepla U současné skladby střechy dle výpočtu vycházejícího z ČSN [8] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy výpočtově dochází ke kondenzaci vodních par, je překročena dovolená maximální množství zkondenzované vodní páry. Vypočtená roční bilance zkondenzované vlhkosti je pasivní, výpočtově dochází k akumulaci vody ve skladbě střechy. Na základě výpočtu hrozí tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily) Stavebně-technické posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN [8]. Střecha objektu vyžaduje kompletní zateplení. 2. Odvodnění ploché střechy pomocí střešních vtoků cca 70 mm je na základě kontrolního přepočtu dle normy ČSN nedostačující. V případě 1 ks střešního vtoku na jednu sekci je potřeba použít vtoky s odtokovou kapacitou alespoň 6,22 l/s, čemu přibližně odpovídá vtok s dimenzí DN 100 nebo sanační vtok s menší dimenzí. 3. Stav vrchního asfaltového pásu v ploše střechy vykazuje zásadní známky degradace, je s dalšími asfaltovými pásy nesoudržný a tvoří dutiny, které jsou místy vyplněny vodou. Lokálně byly v některých detailech nalezeny nedostatečně provařené spoje asfaltových pásů. V těchto místech je umožněno zatékání srážkových vod do skladby střechy. 4. Sklon střechy v ploše je 0,5 až 1 %. Na povrchu povlakové krytiny vlivem nedostatečného spádu a lokálních nerovností hydroizolace dochází ke zdržování srážek na povrchu pásů a ke tvorbě kaluží. Vlivem zvýšené hydrofyzikální expozice v těchto místech se zvyšuje riziko zatečení v místech defektu hydroizolačního systému. V rámci opravy doporučujeme střechu přespádovat. BD Pod Hůrkou , Česká Lípa Strana 12/18

13 5. Ve skladbě střechy není provedena funkční parotěsnicí vrstva, což ovlivňuje návrh variant obnovy střechy. 6. Tmelení detailů střechy (prostupy) je na konci své životnosti tmel je tuhý, popraskaný. V tomto stavu nedokáže přenést případné dilatační pohyby konstrukcí. V rámci opravy střechy je potřeba přistoupit k obnově tmelů nebo k novému řešení detailů. 7. Místy úplně chybí vytažení hydroizolace na prostupující konstrukce. Dle ČSN [4] musí být hydroizolace vytažena min. 150 mm nad rovinu střechy. 4. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 4.1. Obecně Varianty uvažující pouze s obnovou hydroizolační funkce střechy bez jejího zateplení neřeší riziko kondenzace ve skladbě střechy, navíc hodnota součinitele prostupu tepla U těchto skladeb nevyhoví požadavku ČSN [8]. Z toho důvodu nejsou navrženy varianty bez zateplení střechy. Střecha po opravě bude nadále koncipována jako plochá, nepochůzná. Je navržena varianta se zateplením střechy pro splnění tepelnětechnických požadavků normy [8]. Tloušťka navržené tepelné izolace je minimální z hlediska bezproblémového tepelně-vlhkostního režimu střechy tloušťku navržené tepelné izolace nelze snížit! Vzhledem k tomu, že spádování střechy je nedostatečné a nevyhoví normovým doporučením, bude provedeno přespádování střechy pomocí tepelněizolačních spádových klínů. Spád horního povrchu desek bude min. 2% Nová hydroizolační vrstva byla zvolena opět ze souvrství asfaltových pásů, které lépe odolají mechanickému poškození Návrh opravy střechy Původní hydroizolační povlak bude ponechán. Odstraní se pouze svrchní vrstva, pod kterou se nachází množství vody a je s podkladem nesoudržná. V místech, kde by byla případně soudržná s dalšími vrstvami se provedou pouze lokální opravy. Dále bude provedeno očištění, vysušení, vyspravení a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti budou vyspraveny asfaltem smíchaným s expandovaným kamenivem. Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Poté bude provedeno položení a kotvení kompletizovaných dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pásem (přesahy vzájemně svařeny). Spád desek bude min. 2 %. Osazení nových dvoustupňových vtoků. Plnoplošné navaření vrchního SBS modifikovaného asfaltového pásu s kombinovanou vložkou a hrubozrnným ochranným posypem. Provedení nových oplechování a klempířských prvků. BD Pod Hůrkou , Česká Lípa Strana 13/18

14 Nová skladba ploché střechy Skladba Vrstva (od exteriéru) Průměrná tloušťka [mm] NOVÁ VRSTVA OPRAVENÁ VRSTVA Vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený Kompletizované tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4mm, (např. POLYDEK EPS100S G200S40), mechanicky kotvené do betonové desky*** (např. EJOT FDD 50xdl) Souvrství původních asfaltových pásů vyspravené, vyrovnané přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) 4, * 260+4** Betonová mazanina ~ 70 plynosilikátové tvárnice pokládané s mezerami tvořícími větrací kanálky ~ 200 PŮVODNÍ VRSTVY škvárový násyp ~ 140 železobetonový strop ~ 150 vnitřní povrchová úprava - Poznámky: *... Potřebná minimální průměrná tloušťka tepelné izolace pro splnění požadovaných hodnot součinitele prostupu tepla stanovených normou [6]. **... Potřebná minimální průměrná tloušťka tepelné izolace pro splnění doporučených hodnot součinitele prostupu tepla stanovených normou [6]. *** Počet kotevních prvků musí být stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. V tepelnětechnickém výpočtu bylo uvažováno s počtem kotev 8 ks/m Postup provádění opravy Demontáž hromosvodu a klempířských konstrukcí. Původní hydroizolační povlak bude ponechán. Odstraní se pouze svrchní vrstva, pod kterou se nachází množství vody a je s podkladem nesoudržná. V místech, kde by byla případně soudržná s dalšími vrstvami se provedou pouze lokální opravy. Dále se provede očištění, vysušení, vyspravení a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti (max. nerovnost 5 mm na 2 m) budou vyspravena asfaltem smíchaným s expandovaným kamenivem. Položení a připevnění kompletizovaných tepelněizolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pásem typu G200S40 na horním povrchu (POLYDEK EPS 100S G200S40). Desky se kladou na vazbu a mechanicky se ukotví do betonové desky skrz stávající vrstvy horního pláště. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem (kotevní plán). Přesahy pásů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. Montáž nových klempířských konstrukcí (prvky z plechu je třeba před navařením vrchního pásu napenetrovat asfaltovým lakem (např. DEKPRIMER). Původní odvodňovací prvky (vtoky) budou nahrazeny novými vtoky napojenými na stávající BD Pod Hůrkou , Česká Lípa Strana 14/18

15 vnitřní odpadní dešťové potrubí. Budou použité systémové dvoustupňové svislé vtoky s integrovaným přířezem asfaltového pásu do tvarovky (např. GULLYDEK). Vtoky budou opatřeny plastovou mřížkou zabraňující zanesení vtoku. Při výměně je nutno ověřit dimenzi svodu a stav potrubí a až poté objednat nové vtoky. Musí být osazené vtoky s odtokovou kapacitou min. Q =6,22 l/s jednoho vtoku. Celoplošné navaření vrchního asfaltového SBS modifikovaného pásu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI). Hydroizolace bude ukončena na vnějším okraji atiky. Hydroizolace musí být na všechny navazující a prostupující konstrukce vytažena do výšky min. 150 mm. Vzhledem k předpokladu, že nadstřešní zděné konstrukce jsou buď komíny odtahu spalin bytového vytápění lokálními topidly nebo vyústění instalačních šachet odvětrání bytů, by bylo jejich zateplení neúčelné, neboť komíny vnitřně prochlazuje proudící studený vzduch. Zateplení by bylo efektivní pouze spolu s uzavřením vývodů (v případě nevyužívání systémů). Montáž klempířských konstrukcí. Montáž hromosvodné ochrany včetně revizní zprávy; patky osadit na podložky. Zednické práce oprava povrchů komínů 4.4. Tepelnětechnické posouzení navržené skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50 % Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84 % vzduchu, lokalita Česká Lípa) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5% Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu M ev... Roční množství vypařené vodní páry uvnitř konstrukce 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,749 nekondenzuje BD Pod Hůrkou , Česká Lípa Strana 15/18

16 Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Varianta skladby Tloušťka dodatečné tepelné izolace [mm] Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách DEKPROJEKT s.r.o. Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Nový stav prům ,23 + 0,000 + aktivní + 0,941 + nekondenzuje + + Nový stav prům ,16 x 0,000 + aktivní + 0,960 + nekondenzuje + x +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN Hodnocení Hodnocení tepelnětechnických charakteristik navržených skladeb Vypočtená hodnota součinitele prostupu tepla navržené skladby střechy vyhovuje požadavku normy ČSN [8]. V konstrukci dochází ke kondenzaci vodní páry v průběhu roku, která se v příznivějších měsících vypaří. Maximální množství kondenzátu splňuje požadavky ČSN , roční bilance vlhkosti je výpočtově aktivní. Maximální množství kondenzátu splňuje požadavky normy. Vnitřní povrchová teplota na spodním povrchu střechy výpočtově vyhovuje požadavku normy. K dosažení vypočtené hodnoty navrženého součinitele prostupu tepla dojde až po uzavření větracích otvorů na fasádě. Pro zajištění bezproblémového tepelně-vlhkostního režimu střechy je nutné dodržet minimální tloušťky tepelné izolací navržené v tomto posudku. 5. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ - nezastupuje projektovou dokumentaci obr. /2/ Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD Pod Hůrkou , Česká Lípa Strana 16/18

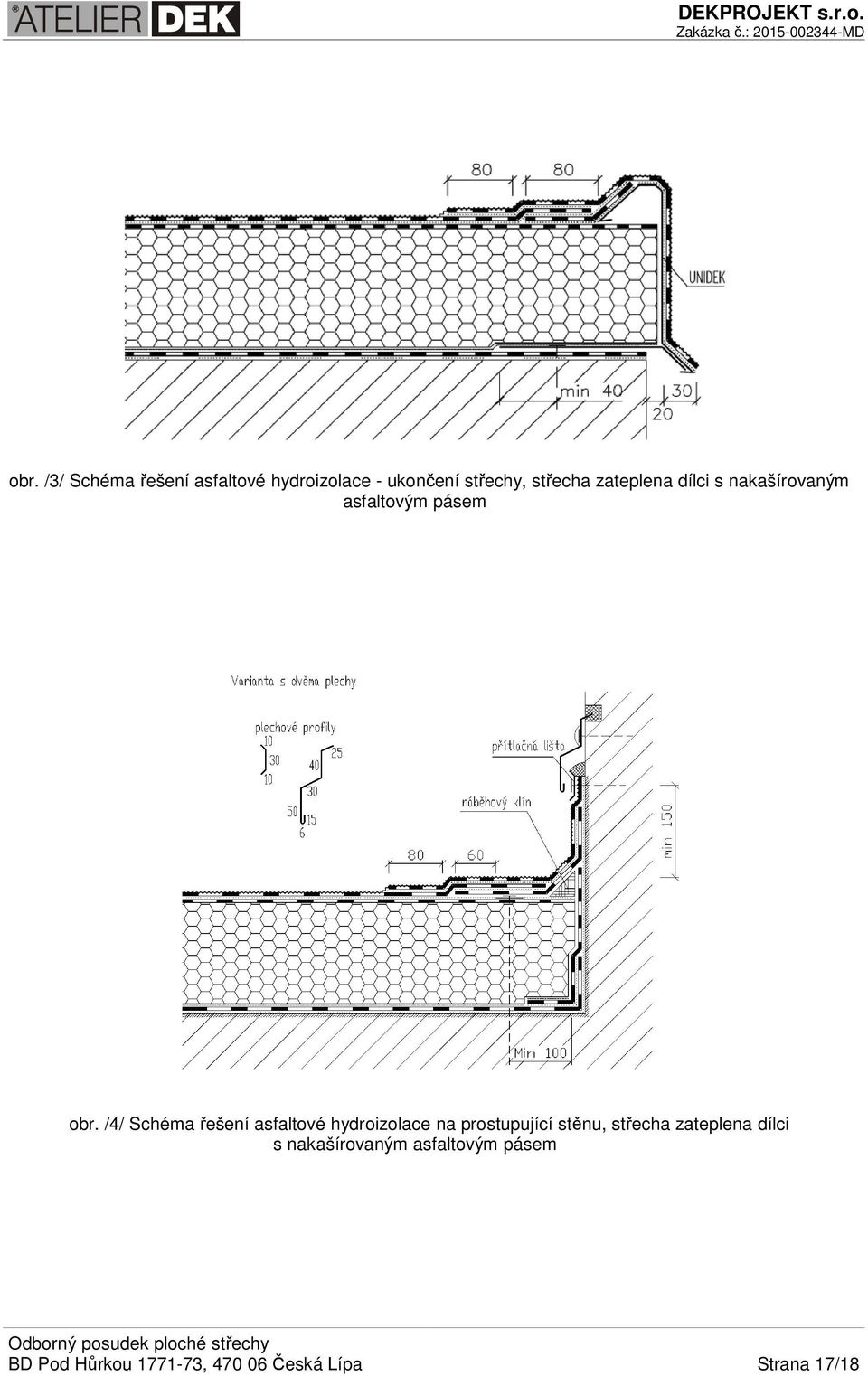

17 obr. /3/ Schéma řešení asfaltové hydroizolace - ukončení střechy, střecha zateplena dílci s nakašírovaným asfaltovým pásem obr. /4/ Schéma řešení asfaltové hydroizolace na prostupující stěnu, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD Pod Hůrkou , Česká Lípa Strana 17/18

18 6. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukcí po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu. 7. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ V průběhu užívání objektu a střechy je nutné respektovat zvolenou koncepci střechy. Střecha je koncipována jako nepochůzná, a proto přístup na střechu může být umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: alespoň 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace alespoň 1x ročně provést kontrolu stavu detailů, tmelení. Zaměřit se na riziko odtržení tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků uvedené činnosti doporučujeme zadat k provádění zodpovědné osobě nebo odborné organizaci. V Praze dne za DEKPROJEKT s.r.o. Bc. Jan Řezníček jan.reznicek@dek-cz.com BD Pod Hůrkou , Česká Lípa Strana 18/18
