1 Prostorová akustika a ozvučení multifunkčních prostor Ing. Matěj Sborový AudioMaster CZ s.r.o.

2 Prostorová akustika a ozvučení multifunkčních prostor OBSAH 1) Akustika co to znamená 2) Materiály a jejich akustické vlastnosti 3) Prostory a jejich akustika 4) Moderní prvky audio řetězce 5) Co je to multifunkční prostor 6) Fáze návrhu projekt 7) Ukázky realizací

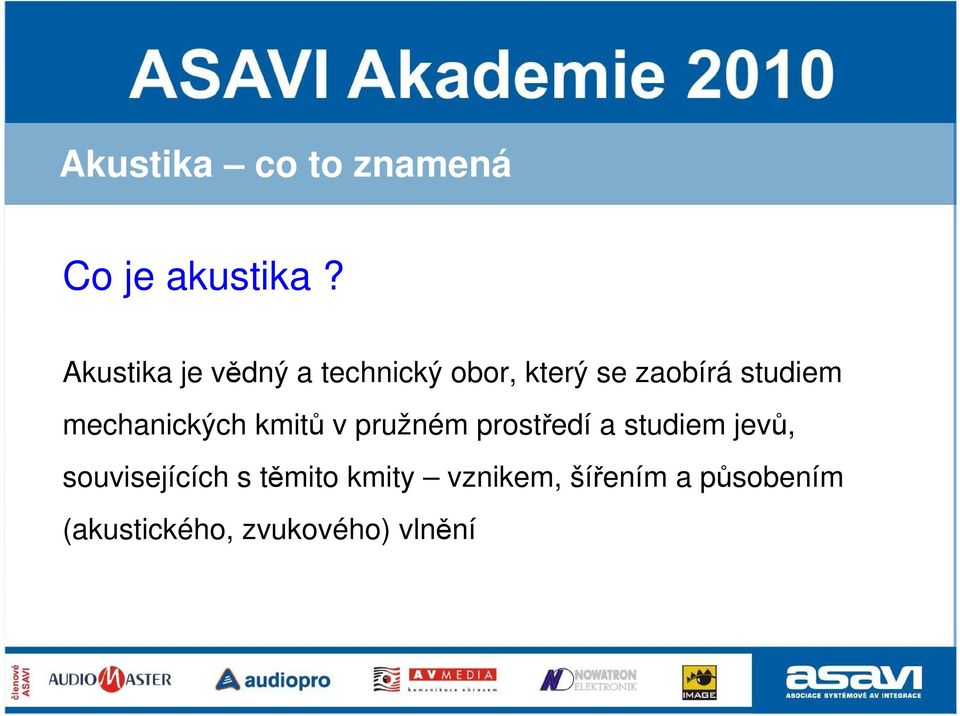

3 Akustika co to znamená Co je akustika? Akustika je vědný a technický obor, který se zaobírá studiem mechanických kmitů v pružném prostředí a studiem jevů, souvisejících s těmito kmity vznikem, šířením a působením (akustického, zvukového) vlnění

4 Akustika co to znamená Co je zvuk? Je to rozruch, který se šíří prostředím a je vnímatelný sluchovými orgány vzniká vychylováním částic prostředí ze své rovnovážné polohy - kmitání šíří se prostředím odevzdáváním energie kmitání mezi sousedícími částicemi - Může se šířit v libovolném pružném prostředí: - plynné (nejčastější) - kapalné - pevné

5 Akustika co to znamená Ultrazvuk a infrazvuk Zvuk: f (20Hz až 20kHz) - oblast slyšení λ (17,2m až 1,72cm) T (50ms až 50µs) Ultrazvuk f > 20kHz Infrazvuk f < 20Hz

6 Akustika co to znamená Akustický tlak a hladina Bell, velká jednotka (SI soust.) 1/10 bellu je decibell SPL=20log P/P 0 P 0 =20µPa referenční úroveň, práh slyšitelnosti 0dB Práh bolesti dB

7 Materiály a jejich vlastnosti Činitel pohltivosti, doba dozvuku Činitel pohltivosti α -pohltivost materiálů -frekvenčně závislý Doba dozvuku T 60 -pokles úrovně zvuku o 60dB V Ts = 0,164 αs výpočet podle Sabina

8 Materiály a jejich vlastnosti Materiály pohltivé, odrazivé, Absorbéry Difuzory Kmitací panely Rezonátory

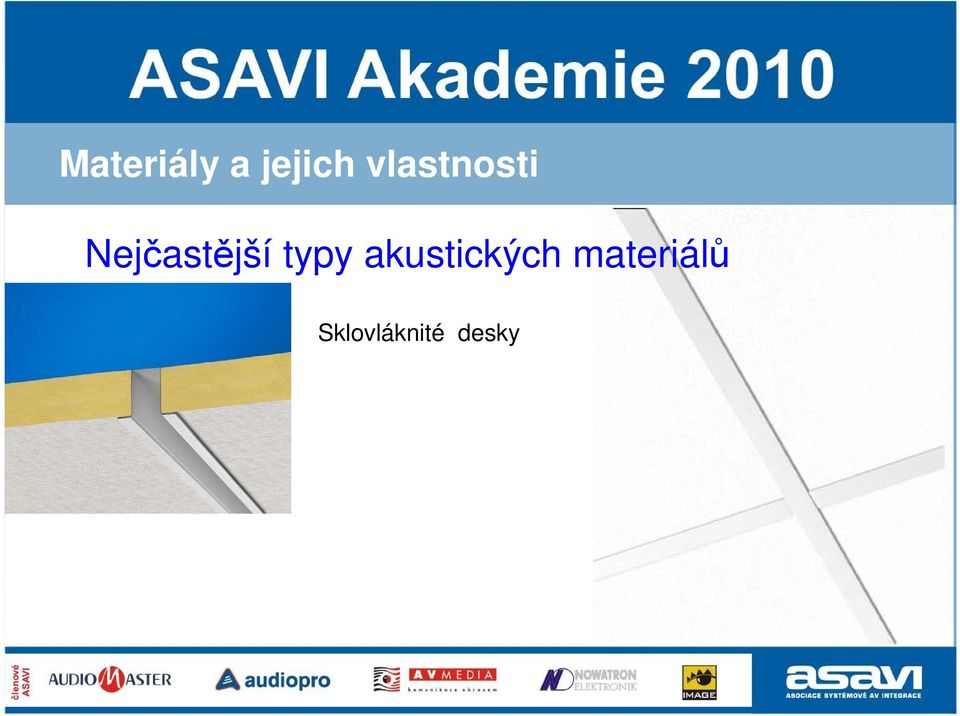

9 Materiály a jejich vlastnosti Nejčastější typy akustických materiálů Sklovláknité desky

10 Materiály a jejich vlastnosti Nejčastější typy akustických materiálů Sádrovláknité desky

11 Materiály a jejich vlastnosti Nejčastější typy akustických materiálů Dřevěné a MDF panely

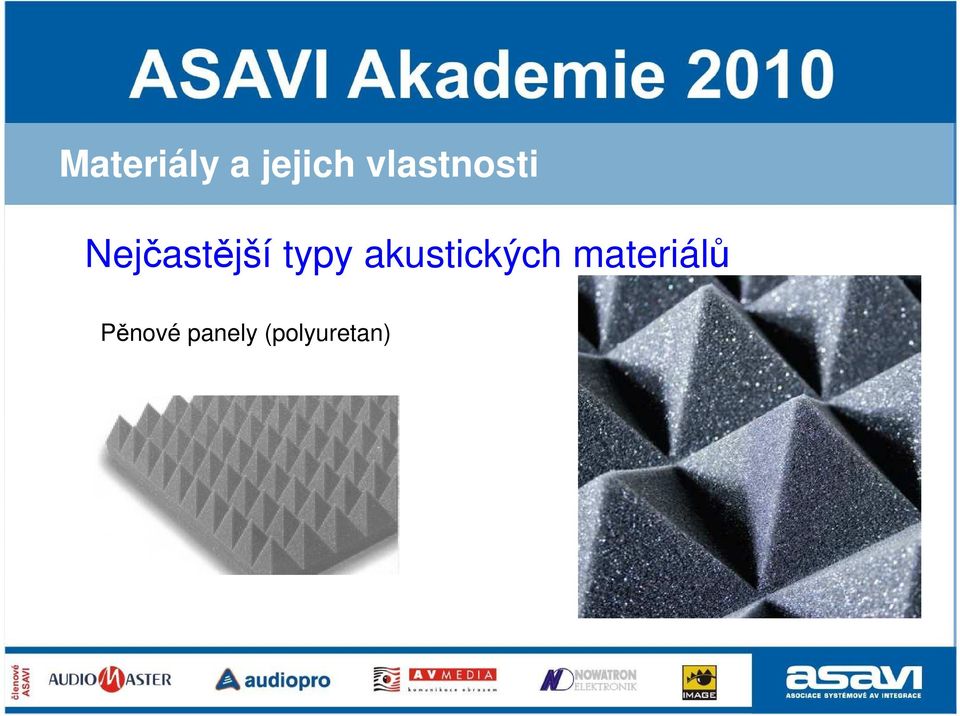

12 Materiály a jejich vlastnosti Nejčastější typy akustických materiálů Pěnové panely (polyuretan)

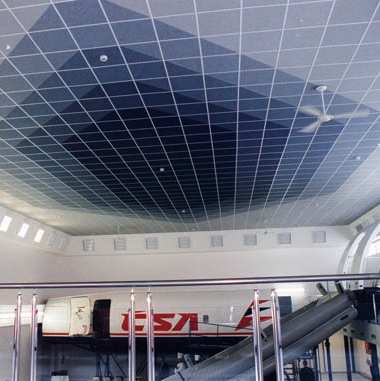

13 Materiály a jejich vlastnosti Nejčastější typy akustických materiálů Materiály na bázi skelného písku

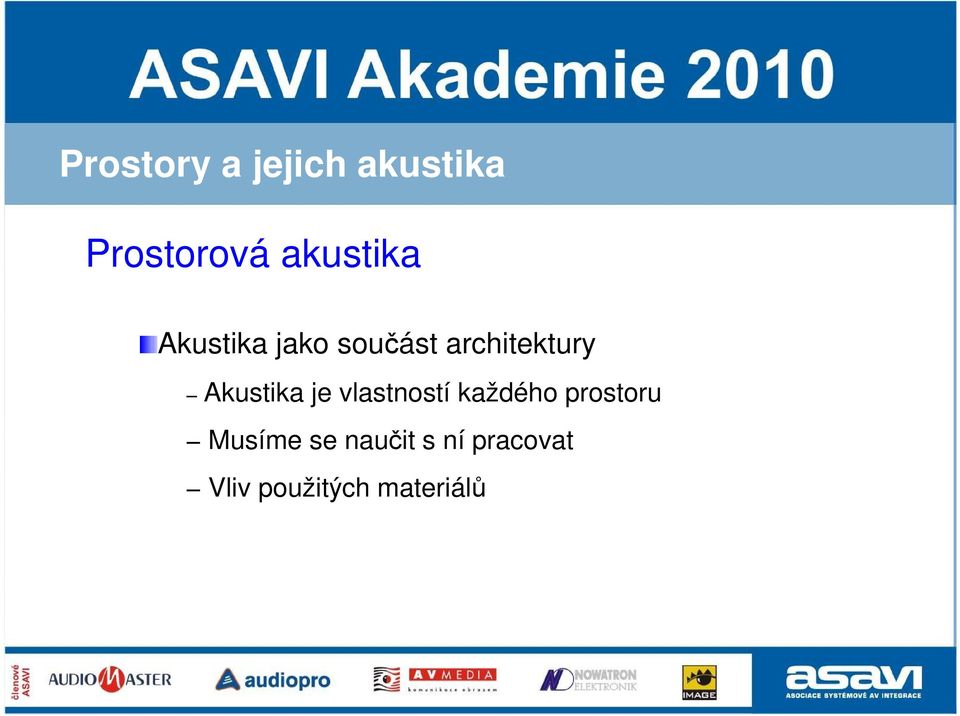

14 Prostory a jejich akustika Prostorová akustika Akustika jako součást architektury Akustika je vlastností každého prostoru Musíme se naučit s ní pracovat Vliv použitých materiálů

15 Prostory a jejich akustika Optimální doba dozvuku ČSN ČSN ČSN

16 Prostory a jejich akustika Další požadavky a) Hlásková srozumitelnost b) Maximální průměrná hladina celkového akustického tlaku c) Dimenzování ozvučení s rezervou pro přenos špiček nestacionárních signálů d) Kmitočtový průběh e) Při současném použití ozvučovacího systému a mikrofonů musí soubor pracovat s rezervou stability alespoň 6 db f) Dostatečná variabilita a snadná ovladatelnost ozvučovacího souboru. g) Modifikovatelnost jednotlivých částí souboru při jeho modernizaci nebo rozšiřování.

17 Moderní prvky audio řetězce Mikrofon Převod akustické energie na elektrickou -Typy mikrofonů -Směrové charakteristiky -Provedení mikrofonů -Bezdrátové mikrofony -Použití různých mikrofonů

18 Moderní prvky audio řetězce Solid state a HDD přehrávače / rekordéry Záznamové médium: Flash karta SD nebo CF USB Flash karty Bezpečnost záznamu Žádné pohyblivé mech. prvky

19 Moderní prvky audio řetězce Mixpult Procházejí jím prakticky všechny audio signály nutné pro další zpracování Úprava a následné smíchání různých zdrojů signálu Pro různé využití se používá specifický typ mixpultu studiové, live, rozhlasové, DJ, instalační,

20 Moderní prvky audio řetězce Digitální DSP matice Programovatelná zařízení určená pro úpravu, mix a směrování signálů Umožňují integrovat v sobě funkce mnoha zařízení Fungují automaticky nebo s externím řízením (PC, dotyk. obrazovky) Disponují velkým počtem vstupů a výstupů (analog, digital)

21 Moderní prvky audio řetězce Digitální DSP matice Postarají se o kompletní zpracování audia Nevyžadují odbornou obsluhu Lze je snadno přizpůsobit uživateli

22 Moderní prvky audio řetězce Zesilovače -Zesiluje audiosignály -Rozdělení zesilovačů dle použití -Integrované DSP procesory -Moderní způsoby řízení

23 Moderní prvky audio řetězce Reprosoustavy Je to elektroakustický měnič přeměňující elektrický signál na zvukové vlnění Nejčastěji elektrodynamický princip Aktivní vs. pasivní Specializované typy dle použití

24 Moderní prvky audio řetězce Reprosoustavy Instalační reprosoustavy -Stálé instalace ve všech prostorách koncerty, sportoviště, divadla, posluchárny, komerční prostory, -Konstrukce je uzpůsobená pro trvalou instalaci -Interiérové mají nenápadný nebo moderní design, možnost barev

25 Moderní prvky audio řetězce Reprosoustavy Line-array reprosoustavy -Prostory s kritickou akustikou koncerty, sportoviště, divadla, posluchárny, komerční prostory, -Liniový zářič, výborné směrové vlastnosti -Pasivní nebo aktivní s DSP

26 Co je to multifunkční prostor Co si představujete pod pojmem multifunkční prostor?

27 Co je to multifunkční prostor - Prostory s více účely využití - Velký důraz kladen na univerzálnost a variabilitu - Vysoké požadavky na akustiku a ozvučovací systém - Sofistikovaný systém ovládání

28 Co je to multifunkční prostor Příklad: Hokejová aréna - Sportovní utkání (hokej, basketbal, ) - Kino - Koncerty - Konference - Výstavy -

29 Co je to multifunkční prostor Uvědomte si: - Multifunkční prostor je vždy určitým druhem kompromisu - Jeden z provozů využití prostoru je vždy prioritní - Většinou nelze rychle změnit z jednoho druhu na jiný druh provozu

30 Fáze návrhu - projekt Fáze návrhu -Specifikace zadání a požadavky zákazníka -Zjištění stávajícího stavu (pokud je) -Návrh řešení a konzultace -Simulace navrženého řešení -Projektová dokumentace

31 Fáze návrhu - projekt Fáze návrhu -Specifikace zadání a požadavky zákazníka Výsledné využití systému Vzhled Dispozice prostoru Velikost a tvar ozvučované plochy Uživatelský komfort obsluhy Zákazníkův budget

32 Fáze návrhu - projekt Fáze návrhu - Zjištění stávajícího stavu (pokud je) Zaměření a prohlídka prostoru Materiálová skladba Akustická měření Stávající vybavení

33 Fáze návrhu - projekt Fáze návrhu - Návrh řešení a konzultace Vytvoření 3D drátěného modelu prostoru Rozmístění koncových prvků Zadání získaných údajů do SW 3D simulace

34 Fáze návrhu - projekt Fáze návrhu - Simulace navrženého řešení Simulace na vytvořeném modelu Vyhodnocení výsledků Porovnání výsledků s požadavky Korekce vstupních dat a nová simulace (pokud potřeba)

35 Fáze návrhu - projekt Fáze návrhu - Projektová dokumentace Zpracování návrhu Schémata zapojení Výkaz výměr Výkresová dokumentace

36 Ukázky realizací Mezinárodn rodní divadelní škola Zadání Navrhnout akustické úpravy v komplikovaném prostoru Osvětlení pro divadelní účely Ozvučení pro divadelní účely Držet se vzhledu daného objektu Řešení Akustika řešena atypickými MDF panely s pravou dýhou Reflektory a hlavy pro divadelní účely Zavěšené reprosoustavy

37

38

39

40 Ukázky realizací KV aréna Zadání Navrhnout výstavní, sportovně kulturní a kongresové centrum Osvětlení pro účely nejen hokeje Ozvučení pro evakuační účely a hudební produkce Řešení Jedinečný systém ozvučení s monitoringem Reflektory a hlavy pro efektní nasvícení plochy Sofistikované centrální řízení

41

42

43 Závěr Akustika je vlastností každého prostoru a musíme se naučit s ní pracovat Důležité je navrhovat zařízení nejen po vzhledové stránce, ale je nutno respektovat fyzikální zákony Při návrhu multifunkčního prostoru je většinou potřeba počítat s kompromisy Obraťte se na odborníky!

44 Závěr Díky za pozornost
