Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy
|
|
- Radim Špringl
- před 8 lety
- Počet zobrazení:
Transkript
1 Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT Název: 47_výkres sestavy dílců montovaný panelový strop Téma: Výkres stropní konstrukce RD nad 1.NP Autor: Ing. Lucie Hladká Číslo: VY_32_INOVACE_KC 47.pdf Datum: Ročník: 1. ročník SOŠ, obor stavební provoz Anotace: V tomto výukovém materiálu se žáci seznámí se zásadami zakreslování montovaného panelového stropu s náležitostmi tohoto typu výkresu sestavy dílců
2
3 OBECNÉ ZÁSADY ZAKRESLOVÁNÍ DLE ČSN Výkresy se kreslí v měřítku 1:50 nebo 1:100 Z výkresu musí být patrné uspořádání dílců montované konstrukce. Jednotlivé dílce se označují písmenem, popř. písmenem a pořadovým číslem (např. A,B 1 ) Kótuje se v koordinačních rozměrech
4 PŮDORYS STROPU Půdorys tvaru se kreslí v pohledu shora na sestavu dílců
5 PŮDORYS STROPU Obrys svislých nosných konstrukcí a obrys jednotlivých dílců se zakresluje tlustou plnou čarou
6 PŮDORYS STROPU Otvory v nosných zdech se zakreslují tenkou plnou čarou
7 PŮDORYS STROPU Viditelné hrany dílců vodorovných konstrukcí s otvory se zakreslují tenkou plnou čarou
8 PŮDORYS STROPU Hrany a spáry zakryté jinou konstrukcí se zakreslují tenkou čárkovanou čarou
9 PŮDORYS STROPU hrany otvorů zakryté panelem se zakreslují tenkou čárkovanou čarou

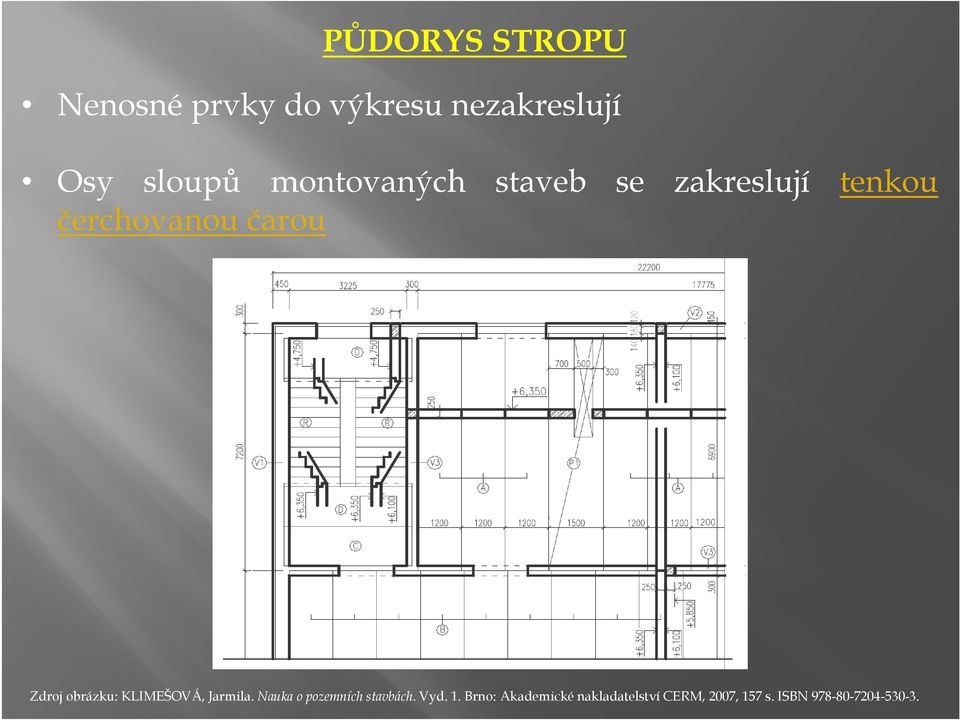

10 PŮDORYS STROPU Nenosné prvky do výkresu nezakreslují Osy sloupů montovaných staveb se zakreslují tenkou čerchovanou čarou
11 PŮDORYS STROPU Sklopené průřezy se zakreslují tlustou plnou čarou
12 PŮDORYS SCHODIŠTĚ Schodiště se kreslí v pohledu shora. Ramena, podesty, viditelné hrany a spáry se zakreslují tenkou plnou čarou
13 PŮDORYS SCHODIŠTĚ zakryté hrany a spáry se zakreslují tenkou čárkovanou čarou

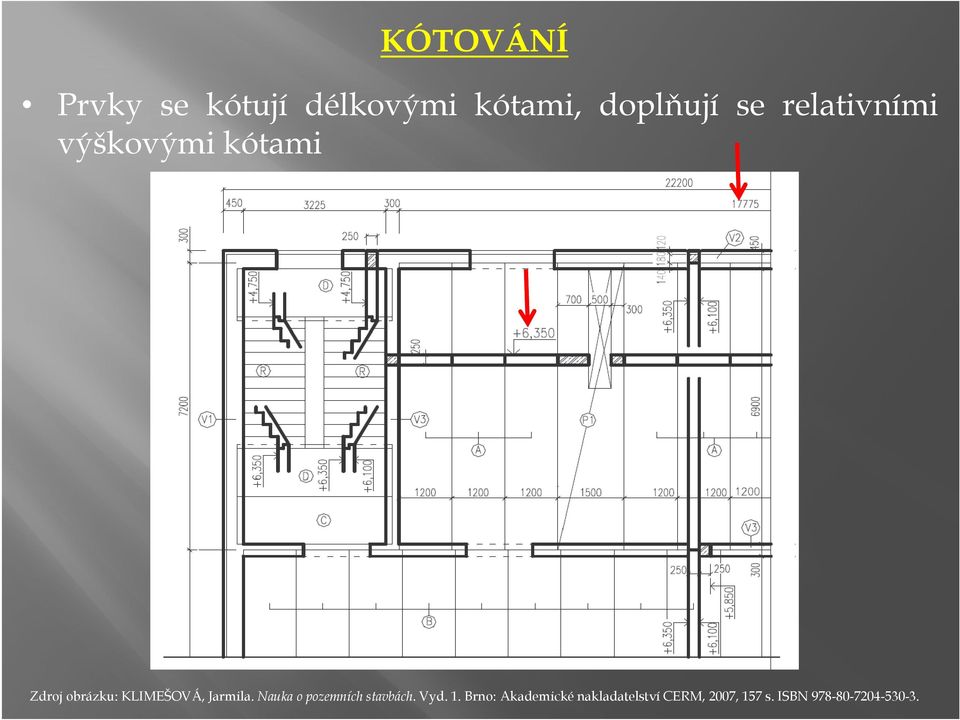

14 KÓTOVÁNÍ Prvky se kótují délkovými kótami, doplňují se relativními výškovými kótami
15 KÓTOVÁNÍ Všechny prvky se musí řádně prokótovat!
16 OZNAČOVÁNÍ PRVKŮ Prefabrikáty se označují písmeny velké abecedy a arabskými číslicemi
17 OZNAČOVÁNÍ PRVKŮ Vpřípadě, žejemontovanákonstrukcedoplněná konstrukcí monolitickou (dobetonávky, věnce apod.), kreslí a označují se tyto části shodně s výkresem tvaru
18 VÝPIS PRVKŮ Ve výpisu prvků se vyspecifikují jednotlivé prvky s parametry uvedenými v tabulce.
