1 HYPERSPEKTRÁLNÍ METODY ((metody, principy (satelitní i letecké), senzory a družice, metody klasifikace, příklady využití, softwarové možnosti)) I.seminární práce k předmětu DÁLKOVÝ PRŮZKUM ZEMĚ (REMOTE SENSING) Katedra geoinformatiky a geoinformatiky Fakulta životního prostředí Univerzita Jana Evangelisty Turkyně Ústí nad Labem 2006 Alexandra Macháčová 1. ročník navazující magisterské studium obor Odpadové hospodářství

2 Hyperspektální dálkový průzkum Země jak ho známe je označení pro obrazovou spektroskopii. Patří mezi poměrně nové technologie, pomocí níž mohou vědci detekovat a identifikovat prvky za Zemi jaký mi je zastoupení minerálů, vegetace, člověkem vytvořených materiálů a jejich důsledků. Obrazová spektroskopie byla využívána po více jak 100 let a to především fyziky a chemiky pro stanovení materiálů a jejich složení. Dále byla prostřednictvím spektroskopie detekována individuální absorpce charakteristické dávky v půdě, vodě i oleji. V poslední době s vývojem technologií se obrazová spektroskopie začala používat v oblasti pozorování Země. Začátek se datuje do poloviny osmdesátých let dvacátého století, nejširší využítí našlo v oblasti geologie, mapování minerálů. Současná detekce materiálů je závislá na spektrálním pokrytí, spektrálním rozlišení a signál spektrometru, množství materiálů, koncentraci absorpce v měřené vlnové délce. Hyperspektrální dálkový průzkum spojuje obrazovou spektrofotometrii v jednotný systém, který často obsahuje rozlehlá data a vyžaduje nové zpracování. Hyperspektrální data jsou obecně tvořena ze barevných pásem (band) s rozsahem 5-10 nm, naproti tomu multispektrální data jsou složena z 5 10 barevných pásem s rozsahem nm pásma. Vývoj v technologii hyperspektrálních snímačů umožňuje sběr dat s několika stovkami pásem spektra. Větší počet pásem přináší více možností rozpoznávat větší počet materiálů, ale také větší počet počet pásem vyžaduje více analýz. Dalším rozdíl při práci s hyperspektrálními daty nastává při definování n-dimenze. Hyperspektrální obrazy jsou sbírány a reprezentovány jako data s prostorovou informací sběru v X-Y plánu, spektrální informaci nese Z směr. Obr. č. 1 Schéma hyperspektrálních dat, jejich dimenzionality

3 Hyperspektrální data Pasivní přístroje -Hyperspektrální data AIS (Airborne Imaging Spectrometer), AVIRIS (Airborne Visible/InfraRed Imaging Spectrometer), AVIRIS 4 spektrometry s 224 CCD detektory (channels), Každý se spektrálním rozlišením 10 nanometrů a postorovým rozlišením 20 meters. Celkový rozsah 380 až 2500 nm (jako Landsat TM with just seven bands). Každá řádka 664 pixelů. Systém AVIRIS AVIRIS (Airborne Visible InfraRed Imaging Spectrometer) 224 spektrálních pásem vlnové délky 400 až 2500 nanometrů (nm) nainstalován na letounu NASA ER-2 (upravené U2) létající v nadmořské výšce kolem 20 km rychlostí kolem 730 km/h data o velikosti pixelu reprezentující plochu 20 x 20 m Práce s daty: 1. Předzpracování - radiometrické a geometrické korekce - odstranění šumu a zkreslení 2. Zvýšení kvality obrazu - vylepšení vzhledu pro vizuální interpretaci a analýzu - změna kontrastu či filtrace dat 3. Transformace obrazu - převod původních spektrálních pásem na nová, na kterých lépe vyniknou určité charakteristiky obrazu 4. Klasifikace a analýza - digitální identifikace a klasifikace pixelů z dat. Ad 1.) Předzpracování Radiometrická korekce Čidla pro sběr hyperspektrálních dat jsou schopna záření pochycovat ze vzdušného i kosmického prostoru, ten musí být posléze převeden. V atmosféře se vyskytuje 7 plynných prvků, u kterých lze dobře pozorovat absorpci při vlnových délkách micronů. Jsou to : Vodní pára CO 2 O 3 N 2 O CO CH 4 O 2

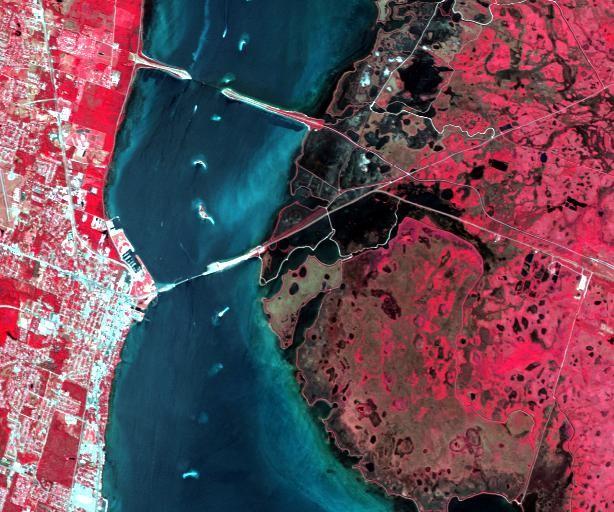

4 ATREM software umožňuje odstranění těchto prvků Obr. č.2 Original AVIRIS data over KSC (Bands 20, 29, 40) Obr. č.3 Snímek po upravě softwarematrem, po odstranění vodní páry ze snímku

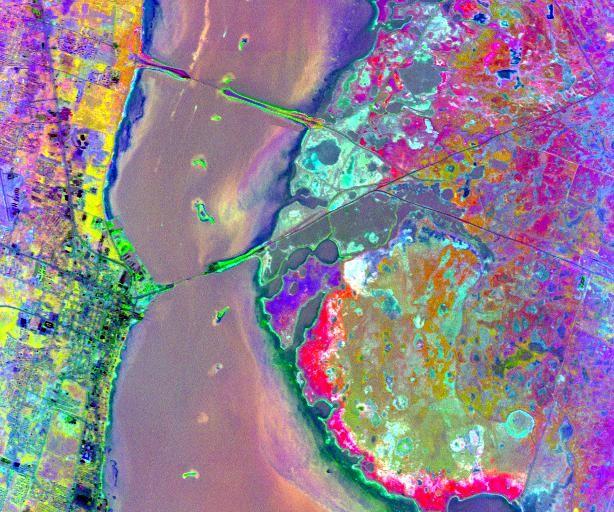

5 Ad 3.) Transformace obrazu Minimum Noise Fraction (MNF) Transformation Zatímco hyperspektrální snímky jsou schopny poskytovat kontinuální spektra od 0.4 do 2.5 nm, vytváří ohromné množství dat potřebných pro zpracování a rozbory, analýzy. Mnoho z tohoto objemu dat je nadbytečných. Transformace minima zlomku šumu se používá ke snížení, redukci rozměrnosti hyperspektrálních dat. Jedná se o lineární transformaci, která se skládá ze dvou postupných transformací, PCA Principál Components Analysis První odstraňuje korelaci ( vzájemný vztah) a měřítko, přičemž výsledkem jsou transformovaná data v kterých je šum spojen odchylkou a žádná skupina, pásmo k pásmu nemá vztah, není souvztažná, nekoreluje. Obr.č.4 For this particular example, an AVIRIS frame over the Kennedy Space Center was radiometrically corrected using ATREM and a MNF tranformation was performed on the ATREM-corrected imagery. In this particular frame, the first 14 eigenvectors of the MNF transformation contain coherent information which can be used for further processing Eigenvectors 1, 2, & 3 of MNF Transform Data

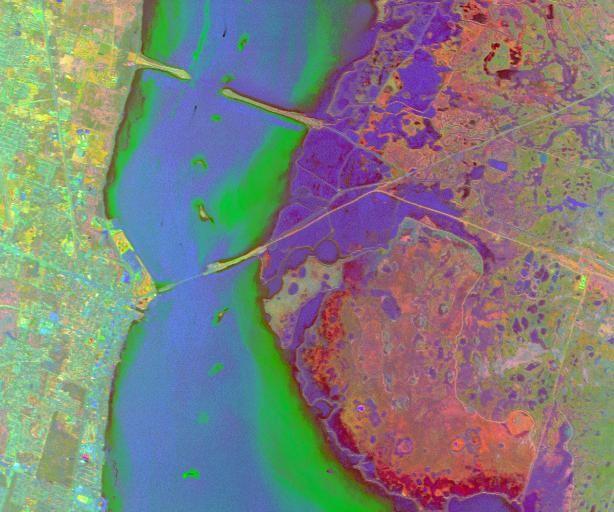

6 Obr. č. 5 po MNF transformaci Eigenvectors 6, 9, & 12 of MNF Transform Data Pixel Purity Index (PPI) Předmětem PPI je určení takových pixelů, nejmenších nedělitelných jednotek obrazu, které jsou buď nejvíce spektrálně zastoupeny anebo se vyskytují jako čiré. PPI se provádí na MNF datech, kde byl snížen spojitý obraz.

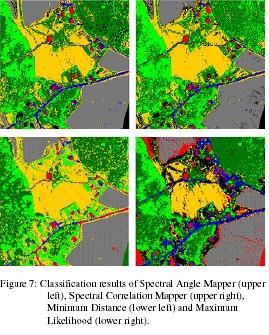

7 Ad 4.) Klasifikace - přiřazení jednotlivých pixelů do příslušných tříd na základě informací o jejich spektrálních hodnotách reprezentovaných pomocí binárních čísel v jednom nebo více spektrálních pásmech. Spectral Angle Mapper Classification The Spectral Angle Mapper Classification (SAM) je automatická metoda pro okamžité, řízené srovnání spekter snímku se spektry předem známými, obvykle jsou určována v laboratořích spektrometrem. Tato metoda zpracovává obě (dotazované i známé) spektrum jako vektory a počítá spektrální úhel mezi nimi. Tato metoda je citlivá na osvětlení, pro SAM algoritmy se používá vektor jako takový, ne jeho délka. Výsledkem klasifikace je snímek popisující nejlepší srovnání, porovnání každého pixelu. Typicky se tato metoda používá k determinaci minerálů v geologii, v oblastech s homogenním prostředím jakými jsou například půdy. obr. č.6 The spectral angle between material A a B Spectral Correlation Mapper (SCM) založené na podobném algoritmu jako (SAM), slouží také jako vylepšení SAM, rozdíl v algoritmech je v tom, že se používají k výpočtu hodnoty odrazivosti před výpočtem spectral angle, úhlu spektra

8 Spectral Unmixing/Matched Filtering Většina povrchů na Zemi, geologických nebo vegetačních nejsou homogenní, jsou výsledkem směsi znaků charakterizující jeden pixel. Závislost na tom o jaké materiály se jedná je typem matematického modelu schopného rozlišit jejich množství, hojnost. Pokud se nejedná o mikroskopické částice je model lineární. Nejtěžším krokem procesu je determinace množství materiálu ve vybraných konečných členech. Ideálním případem je pokud spektrální knihovna obsahuje koncové členy, poté je možné porovnat knihovní matrix hodnot s hodnotami pozorované směsi spektra a získáme odhad o množství konečných členů pro neznámé spektrum. Výsledek je prezentován formou snímků ve stupních šedi s hodnotami od 0 do 1, které korespondují se stupněm srovnání. obr. č.8 The proportion images of the Spectral Unmixing Classification

9 Využití v praxi sledování povrchu Země, jeho změn a využití (land cover/use) detekce požárů, monitorování záplav, pohyb ledovců a ledových polí pro mapování území a tvorbu podkladů pro geografické informační systémy (GIS) zemědělství - kontrola kvality a množství úrody, sledování obsahu vody ve vegetaci a půdě, sledování případné nákazy vegetace, zamoření hmyzem, monitorování škod způsobených přírodními živly Software: MultiSpec freeware Erdas Imagine, Arc Gis IMDIS DRAGON/ips Použité zdroje: C. H. Chen, editor, Information Processing for Remote Sensing, Chapter 1 by David Landgrebe, World Scientific Publishing Company, World Scientific Publishing Co., Inc., 1060 Main Street, River Edge, NJ 07661, USA, 1999 CLASSIFICATION OF VEGETATION AND SOIL USING IMAGING SPECTROMETER DATA J. H. Lumme Institute of Photogrammetry and Remote Sensing, Helsinki University of Technology, P.O.Box 1200, FIN HUT, Finland
