1 Technická dokumentace Ing. Lukáš Procházka Téma: závěry a poznámky, literatura a citace 1) Závěry a doporučení 2) Poznámky a odkazy 3) Seznam literatury a citace Závěry a doporučení - závěr vychází z jádra dokumentu a zhodnocuje výsledky celé práce - špatný závěr může znehodnotit sebekvalitnější dokument - závěr bývá to první co ostatní zajímá, teprve následně nahlížejí do jádra dokumentu - podrobnosti se v závěru neuvádějí - doporučení se týkají možného dalšího postupu při řešení obdobných prací, atd. - doporoučení vycházejí z praktických poznatků získaných při tvorbě této práce i Do závěru pište fakta (to důležité) a OMÁČKU nechte pouze v jádru dokumentu případně pro prezentaci vaší práce.

jádra dokumentu a zhodnocuje výsledky celé práce - špatný závěr může znehodnotit sebekvalitnější dokument - závěr bývá to první co ostatní zajímá, teprve následně nahlížejí

2 Co do závěru psát a co nepsat - v následujících příkladech je uvedeno čemu se vyvarovat a jak napsat závěr dobře Střední průmyslová škola na Proseku Střední průmyslová škola na Proseku Závěr: Dnes jsme měřili odpor. Zapojení bylo správné, protože bylo zapojeno vyučujícím. V místnosti bylo příjemně teplo. Z proudu a napětí, které jsme změřili, jsme vypočetli odpor, který je 40,333 Ω. Měření bylo přesné odpor vyšel tak jak měl. ukázka špatného závěru veličina=elektrický odpor, nikoli odpor zapojeno vyučujícím = správně v místnosti bylo teplo naměřili jsme proud a napětí odpor je přesnější než měření (I, U) odpor vyšel tak jak měl Závěr: Účelem měření bylo elektrický odpor měřené soustavy, zapojené dle přiloženého schématu. Teplota místnosti, kde bylo měření prováděno byla 20,2 C. Odpor jsme měřili nepřímo, tedy měřením proudu (I = 0,6 A) a napětí (U = 24,2 V) s následným přepočtem. Z naměřených hodnot byl vypočten elektrický odpor, který je 40,3 ± 0,1 Ω. Odchylka měření je určena z přesnosti použitých měřících přístrojů. ukázka dobrého závěru měřená soustava zapojená dle podmínky měření: t = 20 C, měřili jsme nepřímým měřením naměřen proud 0,6 V a napětí 24,2 V odpor 40,3 Ω v desetinách jako U, I přesnost 0,1 Ω - dáno přesností měření

Měření bylo přesné odpor vyšel tak jak měl.

3 Poznámky a odkazy - poznámky mají funkci upozornění na určitou skutečnost, která v textu není uvedena - poznámky pod čarou slouží k odkazu na použitou literaturu, či vysvětlení zkratek, apod. - odkazy na poznámky pod čarou se číslují - číslování je provedeno horním indexem reálné výrobky 2. CAx technologie 3. - poznámky přímo v textu se označují: Poznámka: nebo zkráceně Pozn.: - Odkazy odkazují na dodatky (též přílohy) které zpravidla bývají součástí dokumentu - odkazy se označují kulatými závorkami: Střední průmyslová škola na Proseku Informační technologie poskytují stále větší možnosti pracovat s výrobkem jako virtuálním prototypem. Prakticky jej lze navrhnout, zkonstruovat, ověřit a technologicky připravit nutnosti jeho reálné výroby 2. Z těchto důvodů se ve firmách stále více uplatňují CAx texhnologie 3. text... (Dodatek A) text... (Dodatek 5) text... (Příloha C) text... (Příloha 2) Obr. 6 CAx technologie (z pro učebny informačních technologií jsme vybírali z nabídky počítačů různých konfigurací (Příloha 1). Jako nejvhodnější z hlediska poměru cena/výkon ukázka odkazu na přílohu [2] FOŘT, Petr KLETEČKA Jaroslav, AutoCAD 2010, Brno: CPRESS, 2009, s. 15 [3] CAx Computer Aided (Počítačová podpora ) ukázka poznámky pod čarou

: - Odkazy odkazují na dodatky (též přílohy) které zpravidla bývají součástí dokumentu - odkazy se označují kulatými závorkami: Střední průmyslová škola na Proseku Informační technologie poskytují

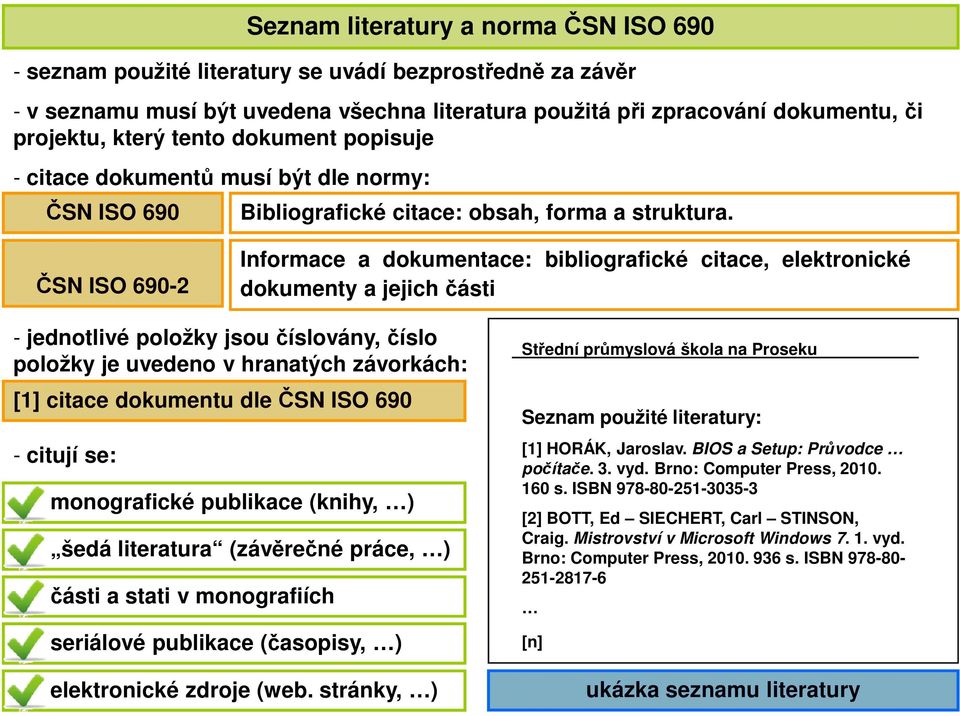

4 Seznam literatury a norma ČSN ISO seznam použité literatury se uvádí bezprostředně za závěr - v seznamu musí být uvedena všechna literatura použitá při zpracování dokumentu, či projektu, který tento dokument popisuje - citace dokumentů musí být dle normy: ČSN ISO 690 Bibliografické citace: obsah, forma a struktura. ČSN ISO Informace a dokumentace: bibliografické citace, elektronické dokumenty a jejich části - jednotlivé položky jsou číslovány, číslo položky je uvedeno v hranatých závorkách: [1] citace dokumentu dle ČSN ISO citují se: monografické publikace (knihy, ) šedá literatura (závěrečné práce, ) části a stati v monografiích seriálové publikace (časopisy, ) elektronické zdroje (web. stránky, ) Střední průmyslová škola na Proseku Seznam použité literatury: [1] HORÁK, Jaroslav. BIOS a Setup: Průvodce počítače. 3. vyd. Brno: Computer Press, s. ISBN [2] BOTT, Ed SIECHERT, Carl STINSON, Craig. Mistrovství v Microsoft Windows vyd. Brno: Computer Press, s. ISBN [n] ukázka seznamu literatury

ČSN ISO 690-2 Informace a dokumentace: bibliografické citace, elektronické dokumenty a jejich části - jednotlivé položky jsou číslovány, číslo položky je uvedeno v hranatých závorkách: [1] citace

5 citace - Bakalářské, diplomové, rigorózní a habilitační práce Primární odpovědnost. Název práce. Místo vydání: Instituce. Nižší organizační celek. Rok vydání. Rozsah díla. Vedoucí práce Vysvětlivky: Primární odpovědnost = autor (fyzická osoba, korporace, kniha má pouze editora (editor se uvádí v sekundární odpovědnosti jako sestavovatel) Sekundární odpovědnost = sestavovatel, ilustrátor, překladatel PROCHÁZKA, Lukáš. Návrh a realizace PLC řízení pro jednoúčelový montážní stroj Plastik HT a.s. Praha: České vysoké učení technické v Praze. Fakulta strojní. Ústav výrobních strojů a zařízení, s. 143 s. příloh. Vedoucí bakalářské práce Ing. Richard Černý, CSc. ŠILHÁN, Jiří. OS Windows Mobile: správa mobilních zařízení. Praha: Česká zemědělská univerzita v Praze. Fakulta Provozně ekonomická. Katedra Informačních technologií, s. Vedoucí diplomové práce Ing. Jiří Vaněk, Ph.D.? Zaměřte se na příklad č. 1, 2. řádek na spojení Plastik HT a.s. Praha: společnost a.s. se píše s tečkou (.), ale zároveň mezi Názvem práce a místem vydání má být tečka (.) Proč není psáno: Plastik HT a.s.. Praha:?

sestavovatel, ilustrátor, překladatel PROCHÁZKA, Lukáš. Návrh a realizace PLC řízení pro jednoúčelový montážní stroj Plastik HT a.s. Praha: České vysoké učení technické v Praze. Fakulta strojní.

6 citace - Knihy Primární odpovědnost (Autor). Název publikace: podnázev. Sekundární odpovědnost (např. Ilustrátor) Označení vydání. Místo vydání: Nakladatel, Rok vydání. Rozsah díla. Edice. Poznámky. Standardní číslo (ISBN). jeden autor KŘÍŽ, Jan. Mistrovství v 3ds Max. 1. vyd. Brno: Computer Press, s. ISBN HORÁK, Jaroslav. BIOS a Setup: Průvodce základním nastavením počítače. 3. vyd. Brno: Computer Press, s. ISBN více autorů BOTT, Ed SIECHERT, Carl STINSON, Craig. Mistrovství v Microsoft Windows vyd. Brno: Computer Press, s. ISBN kolektiv autorů, z nichž jeden je hlavní HENNEY, Kevlin. 97 klíčových znalostí softwarového architekta: Zkušenosti expertů z praxe. 1. vyd. Brno: Computer Press, s. ISBN

BIOS a Setup: Průvodce základním nastavením počítače. 3. vyd. Brno: Computer Press, 2010. 160 s. ISBN 978-80-251-3035-3 více autorů BOTT, Ed SIECHERT, Carl STINSON, Craig.

7 citace Firemní literatura Název dokumentu. Místo vydání: Nakladatel. Rok vydání. Rozsah díla. Výroční zpráva Střední průmyslové školy na Proseku. Praha: Střední průmyslová škola na Proseku, s. Katalog elektronických součástek. Praha: GM electronic, s. Sinutrain: Příručka pro začínající uživatele: Frézování a soustružení SINUMERIK 810D/840D/840Di. Erlangen: Siemens AG, s. citace Normy Označení normy. Název normy. Místo vydání: Vydavatel, Rok vydání. Rozsah. ČSN ISO 690-1: Bibliografické citace. Obsah, forma a struktura. Praha: Český normalizační institut, s. ČSN Úprava písemností zpracovaných textovými editory. Praha: Český normalizační institut, s.

Sinutrain: Příručka pro začínající uživatele: Frézování a soustružení SINUMERIK 810D/840D/840Di. Erlangen: Siemens AG, 2008. 130 s. citace Normy Označení normy. Název normy.

8 Seriálové publikace Název seriálu: podnázev. Odpovědnost. Místo vydání: Nakladatel. Rok-. Standardní číslo (ISSN). citace celé série CHIP: magazín informačních technologií. Brno: vychází měsíčně. ISSN Computer: magazín informačních technologií. Brno: vychází měsíčně. ISSN citace jednoho čísla CHIP: magazín informačních technologií. č. 10 (říjen 2010). Brno: vychází měsíčně. ISSN Computer: magazín informačních technologií. č. 20 (říjen 2010). Brno: vychází 2x měsíčně. ISSN Vyberte si TŘI libovolné počítačové literatury (např. doma, v knihovně, nebo na a napište správný zápis této literatury. Odevzdání: na následující hodině

citace jednoho čísla CHIP: magazín informačních technologií. č. 10 (říjen 2010). Brno: 2010-. vychází měsíčně. ISSN 1210-0684. Computer: magazín informačních technologií. č. 20 (říjen 2010).

9 Elektronické dokumenty Povinné údaje uváděné u elektronických zdrojů: Povinný údaj Popis povinného údaje Příklad Druh média (nosiče) Přístup ke zdroji Verze (revize) Datum citace Označuje druh nosiče, ze kterého je citováno. Údaj je povinný u online seriálů, programů, databází, webových stránek a všech dalších el. zdrojů Je povinným údajem u všech online dokumentů. Je povinný údaj u všech online zdrojů (pokud je uveden) i programů umístěných na médiích. Je povinný údaj u všech online zdrojů. Údaj dokumentuje, z jaké verze bylo citováno [online] [DVD-ROM] [FTP] < < Ver. 1.0, nebo Ver. 95 Poslední revize Last revision 1 st Nove [cit ] [citováno 10. května 2010] [citováno ] Počítačové programy, databáze Primární odpovědnost. Název [Druh média]. Verze/revize. Místo vydání: Producent. Datum vydání. Datum aktualizace. [Datum citace]. Přístup ke zdroji. Rozsah díla.

Je povinný údaj u všech online zdrojů (pokud je uveden) i programů umístěných na médiích. Je povinný údaj u všech online zdrojů.

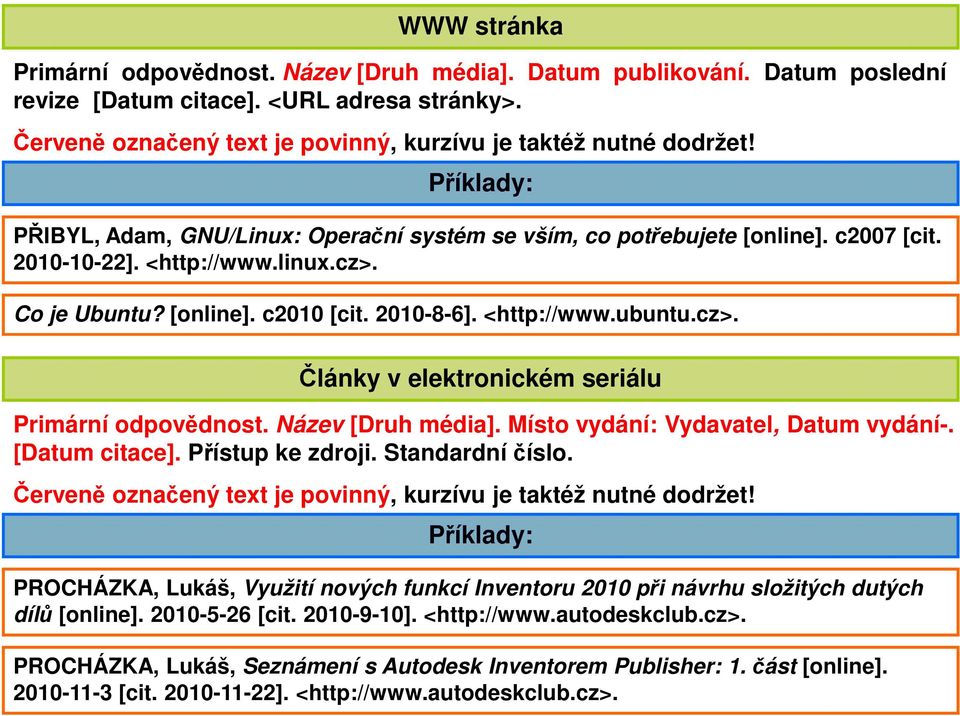

10 WWW stránka Primární odpovědnost. Název [Druh média]. Datum publikování. Datum poslední revize [Datum citace]. <URL adresa stránky>. PŘIBYL, Adam, GNU/Linux: Operační systém se vším, co potřebujete [online]. c2007 [cit ]. < Co je Ubuntu? [online]. c2010 [cit ]. < Články v elektronickém seriálu Primární odpovědnost. Název [Druh média]. Místo vydání: Vydavatel, Datum vydání-. [Datum citace]. Přístup ke zdroji. Standardní číslo. PROCHÁZKA, Lukáš, Využití nových funkcí Inventoru 2010 při návrhu složitých dutých dílů [online] [cit ]. < PROCHÁZKA, Lukáš, Seznámení s Autodesk Inventorem Publisher: 1. část [online] [cit ]. <

Název [Druh média]. Místo vydání: Vydavatel, Datum vydání-. [Datum citace]. Přístup ke zdroji. Standardní číslo.
