1 Centrální ovládání UNICA System umožňuje sdružit. do jednoho místa ovládací prvky. pro celý obytný prostor. Centrální jednotka.

Transkript

1

2 1 Centrální ovládání umožňuje sdružit. do jednoho místa ovládací prvky. pro celý obytný prostor. 2 Centrální jednotka Centrální jednotka. je základním prvkem. celého systému. 3 Přípojný bod může také sloužit k vytvoření přípojného bodu. pro silové, datové. i signálové obvody. 106

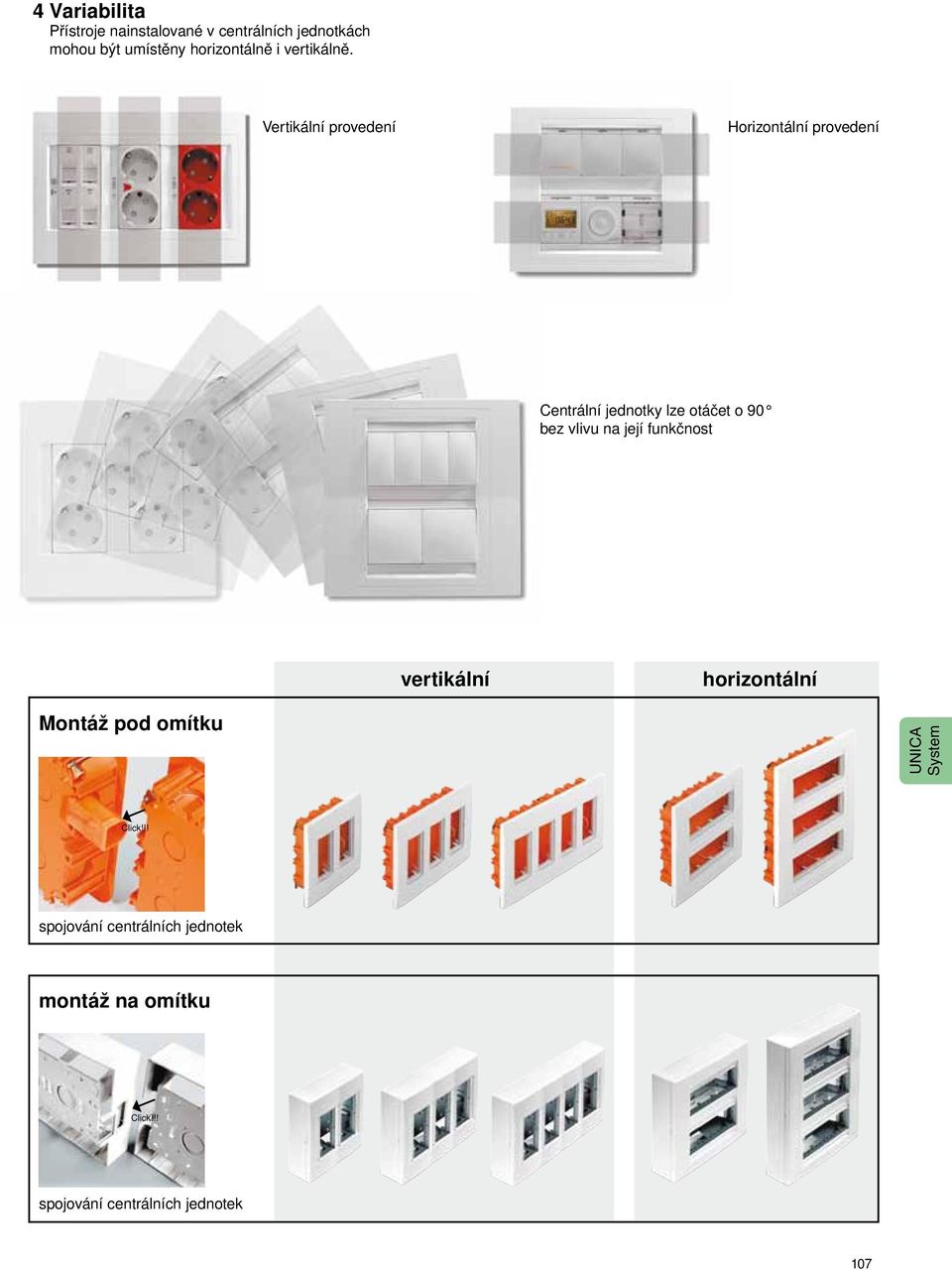

3 4 Variabilita Přístroje nainstalované v centrálních jednotkách mohou být umístěny horizontálně i vertikálně. Vertikální provedení Horizontální provedení Centrální jednotky lze otáčet o 90 bez vlivu na její funkčnost vertikální horizontální Montáž pod omítku Click!!! spojování centrálních jednotek montáž na omítku Click!!! spojování centrálních jednotek 107

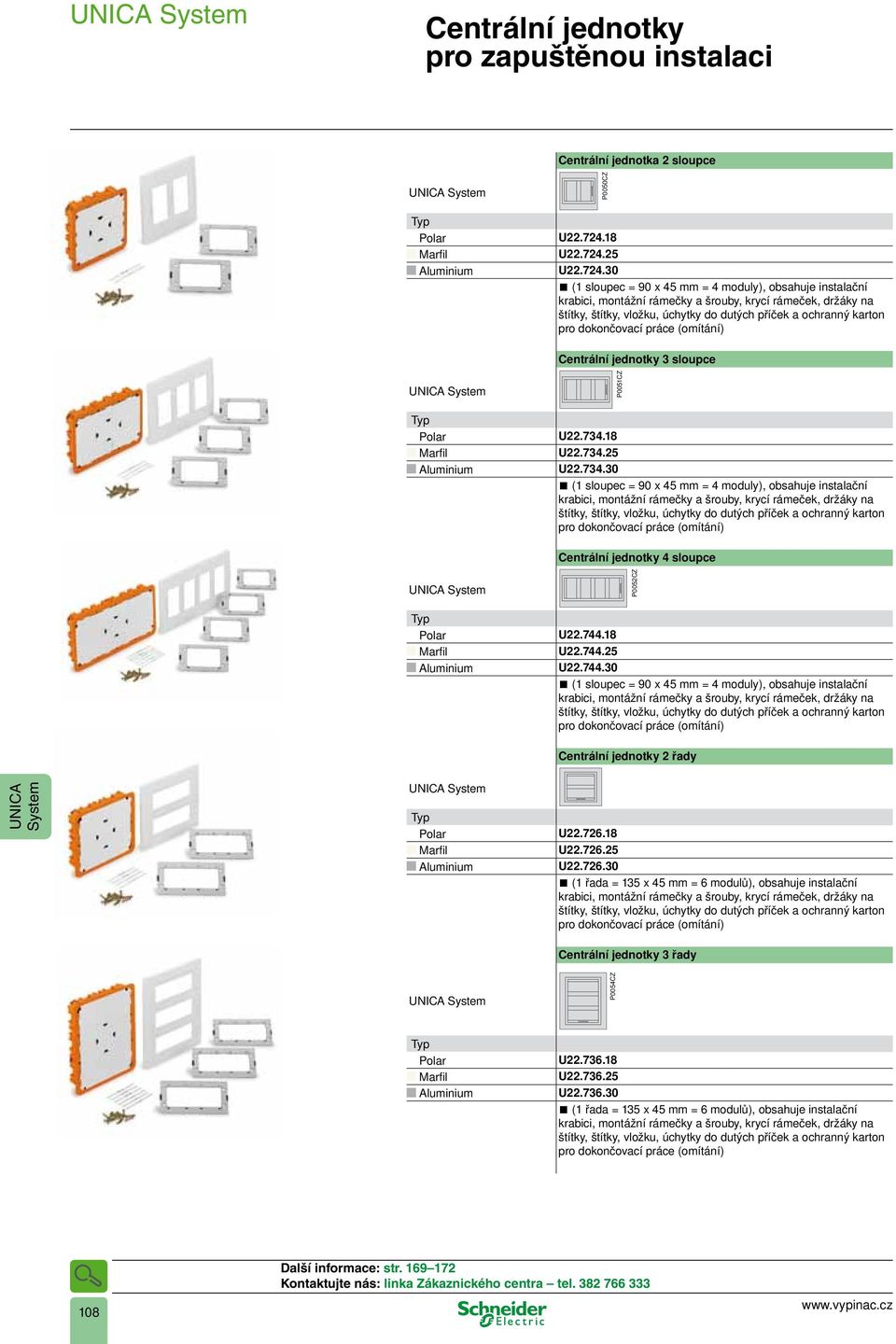

4 Centrální jednotky pro zapuštěnou instalaci Centrální jednotka 2 sloupce P0050CZ U U U (1 sloupec = 90 x 45 mm = 4 moduly), obsahuje instalační Centrální jednotky 3 sloupce P0051CZ U U U (1 sloupec = 90 x 45 mm = 4 moduly), obsahuje instalační Centrální jednotky 4 sloupce P0052CZ U U U (1 sloupec = 90 x 45 mm = 4 moduly), obsahuje instalační Centrální jednotky 2 řady U U U (1 řada = 135 x 45 mm = 6 modulů), obsahuje instalační Centrální jednotky 3 řady P0054CZ U U U (1 řada = 135 x 45 mm = 6 modulů), obsahuje instalační Další informace: str

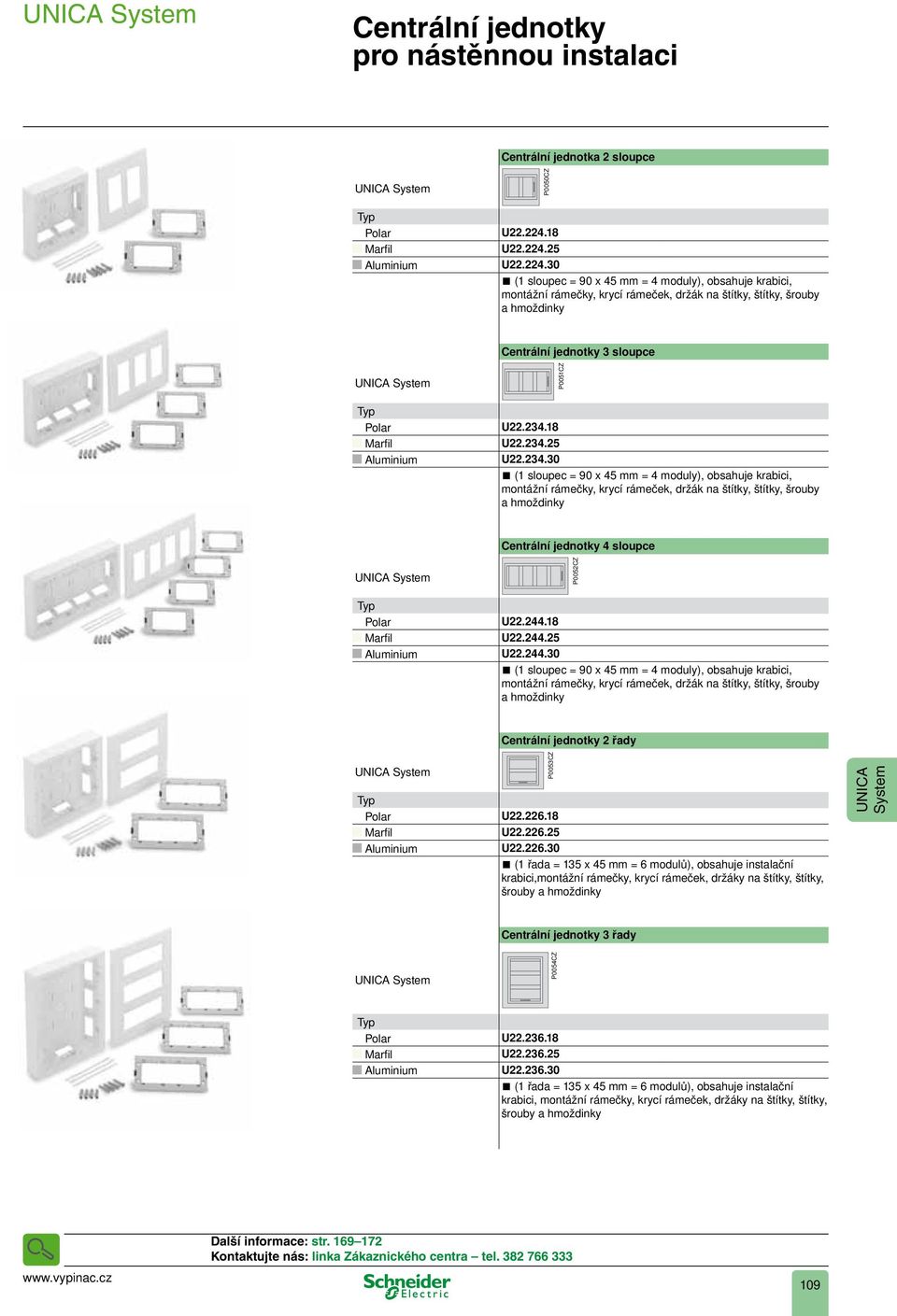

5 Centrální jednotky pro nástěnnou instalaci Centrální jednotka 2 sloupce P0050CZ U U U (1 sloupec = 90 x 45 mm = 4 moduly), obsahuje krabici, montážní rámečky, krycí rámeček, držák na štítky, štítky, šrouby a hmoždinky Centrální jednotky 3 sloupce P0051CZ U U U (1 sloupec = 90 x 45 mm = 4 moduly), obsahuje krabici, montážní rámečky, krycí rámeček, držák na štítky, štítky, šrouby a hmoždinky Centrální jednotky 4 sloupce P0052CZ U U U (1 sloupec = 90 x 45 mm = 4 moduly), obsahuje krabici, montážní rámečky, krycí rámeček, držák na štítky, štítky, šrouby a hmoždinky Centrální jednotky 2 řady P0053CZ U U U (1 řada = 135 x 45 mm = 6 modulů), obsahuje instalační krabici,montážní rámečky, krycí rámeček, držáky na štítky, štítky, šrouby a hmoždinky Centrální jednotky 3 řady P0054CZ U U U (1 řada = 135 x 45 mm = 6 modulů), obsahuje instalační krabici, montážní rámečky, krycí rámeček, držáky na štítky, štítky, šrouby a hmoždinky Další informace: str

6 Zásuvky 230 V / 16 A, Kryty datových zásuvek RJ45 Zásuvka dvojnásobná 2P+PE 230 V, 16 A U S U S U S U S Red U S s kontrolkou a dětskými clonkami Zásuvka dvojnásobná 2P+PE 230 V, 16 A, dle normy VDE (schuko) P0056CZ U S U S U306718S U S U S Red U S s kontrolkou a dětskými clonkami Kryt datové zásuvky P0057CZ P0058CZ U U kryt dvojnásobný kryt čtyřnásobný U U U U U U RJ45 IBM a INFRA+ Kryt datové zásuvky P0057CZ P0058CZ U U kryt dvojnásobný kryt čtyřnásobný U U U U U U RJ45 AMP, AVAYA, BREND/REX, GENERAL CABLE, KRONE,. NEXANS, NORDX/CDT a SUPERIOR 110

7 Podlahové krabice OptiLine 45 P85805 P85807 P85806 šedá šedá Podlahové krabice přístrojové 4modulová krabice ISM50524 s dvěma montážními rámečky pro dvě dvojité nebo čtyři obyčejné zásuvky rozměry 199 x 199 x 72 mm 6modulová krabice ISM50536 s třemi montážními rámečky pro tři dvojité nebo šest jednoduchých zásuvek rozměry 276 x 199 x 72 mm 8modulová krabice šedá ISM50538 s dvěma montážními rámečky pro čtyři dvojité nebo osm jednoduchých zásuvek rozměry 276 x 199 x 72 mm P86456 světle šedá Montážní rámeček pro přístroje Pro dvě jednoduché nebo jednu dvojitou zásuvku ISM50805 rozměry 139 x 64 x 38 mm P85840 světle šedá Pro čtyři jednoduché nebo dvě dvojité zásuvky ISM50806 rozměry 216 x 64 x 38 mm Další informace: str

8 Příslušenství Držák modulárního přístroje 2 moduly držák U U termoplastická U22.801P kovová U Přepážka pro oddělení silových a datových kabelů U22.801P U U22.814P U Přepážka pro oddělení silových a datových kabelů termoplastická U22.814P kovová U termoplastická nebo kovová (galvanizovaný plech), která zahrnuje i uzemňovací kabel U Svorkovnice 3polová pro kabel 1,5 mm 2 U ,5 mm 2 U mm 2 U ,5 mm 2, 2,5 mm 2, nebo 4 mm 2, rychlé upevnění vsunutím na dno centrální jednotky Úchyt do duté příčky pro vestavnou centrální jednotku U U Úchytky pro stavební přepážky pro vestavnou centrální jednotku U U Kontakt uzemnění Další informace: str

9 Příslušenství adaptér pro minikanály U U rozměry 10 x 16, 10 x 20, 10 x 35, 16 x 16, 16 x 25, 16 x 40 a 25 x 40 mm U průchodky pro povrchové centr. jednotky U pro vestavné centr. jednotky U pro propojení vestavných nebo povrchových centrálních jednotek U U víko kabelového vstupu U U U do povrchové centrální jednotky, s připraveným otvorem pro trubku o průměru 20 mm U U držáky štítků U U kryt modulárního prvku MGU MGU MGU Další informace: str
