MACROFLEX Kompenzátory a technické prvky pro potrubní systémy
|
|
- Oldřich Musil
- před 8 lety
- Počet zobrazení:
Transkript
1
2 Kompenzátory a technické prvky pro potrubní systémy macroflex@macroflex.cz Výhradní zastoupení v České republice a na Slovensku pro: Vlnovcové kompenzátory MACOGA, S.A. Tkaninové kompenzátory DIETER A. ROTH GmbH Vlnovcové hadice z nerezové oceli DIETER A. ROTH GmbH Gumové kompenzátory TEGUFLEX a speciální gumové hadice Trelleborg Izarra, S.A.U. Kluzná uložení Trelleborg Izarra, S.A.U. a PIHASA, S.A. Uložení potrubí PIHASA, S.A. Kontakty: MACROFLEX s.r.o. tř. Tomáše Bati Otrokovice Tel: Fax: macroflex.otrokovice@macroflex.cz MACROFLEX s.r.o. Na Křečku Praha 10 - Horní Měcholupy Česká republika Tel: Fax: macroflex.praha@macroflex.cz
3 Vážení přátelé, naše společnost od roku 1995 pracuje v oblasti potrubních systémů se speciálním zaměřením na kompenzační prvky a jejich aplikaci, ať již při instalaci nových a nebo udržování současných systémů. V dodávkách těchto komponent spolupracujeme s řadou českých a zahraničních dodavatelů, a to zejména se společnostmi MACOGA, S.A., Trelleborg Izarra, S.A.U., DIETER A. ROTH GmbH, PIHASA S.A. Jedná se o dodavatele certifikované podle ISO 9001 a hledisko kvality patří mezi prioritní zájmy firemní obchodní strategie. Naše firma byla auditovaná odborem řízeni jakosti ČEZ, a. s., pro dodávky kompenzátorů určených pro jaderné i klasické elektrárny. Splňujeme ustanovení a požadavky vyhlášky ČSKAE č. 436/90 Sb. pro výrobu a dodávky vlnovcových kompenzátorů zařazených do vybraných zařízení jaderných elektráren. Námi dodávané kompenzátory jsou certifikovány Institutem technické inspekce Praha a mnoha renomovanými zahraničními zkušebnami (TÜV, Bureau Veritas, Det Norske Veritas aj.) a jsou navrhovány, vyráběny a zkoušeny v souladu s direktivou PED 97/23/CE Annex III., modul H. Pružně se přizpůsobujeme a řešíme konkrétní technické případy již ve fázi projektování a nabízíme široký výběr standardních i nestandardních kompenzátorů a dalších prvků v nejvyšší kvalitě při zachování příznivých cen a dodacích lhůt. Jsme schopni řešit i problematiku pevnostních výpočtů a přepočtů potrubních tras. Dokonalý systém počítačového projektováni a potrubních výpočtů, pokrokové výrobní procesy, pečlivý výběr surovin a materiálů, laboratorní testy a přímá kontrola kvality se odráží v následné spokojenosti uživatelů. K tomuto přístupu nás přivedla snaha předcházet případným problémům při provozu, které mohou mít příčiny např. v nekvalifikovaném použití nebo nedostatečné znalosti problematiky potrubních dilatací. Poradenskou službu poskytujeme v rámci dodávky bezplatně. V tomto katalogu naleznete základní přehled námi dodávaných výrobků. Jedná se o: vlnovcové kompenzátory MACOGA, S.A. tkaninové kompenzátory DIETER A. ROTH GmbH vlnovcové hadice z nerezové oceli DIETER A. ROTH GmbH gumové kompenzátory Trelleborg Izarra, S.A.U. a speciální gumové hadice kluzná uložení Trelleborg Izarra, S.A.U, PIHASA, S.A. uložení potrubí PIHASA, S.A. Přejeme si, pokud zatím nejste naším zákazníkem, aby Vás naše nabídka zaujala a věříme, že brzy vstoupíte do řad našich stálých a spokojených partnerů. S pozdravem Ing. Jaromír Bílý obchodní ředitel Ing. Petr Černoch technický ředitel

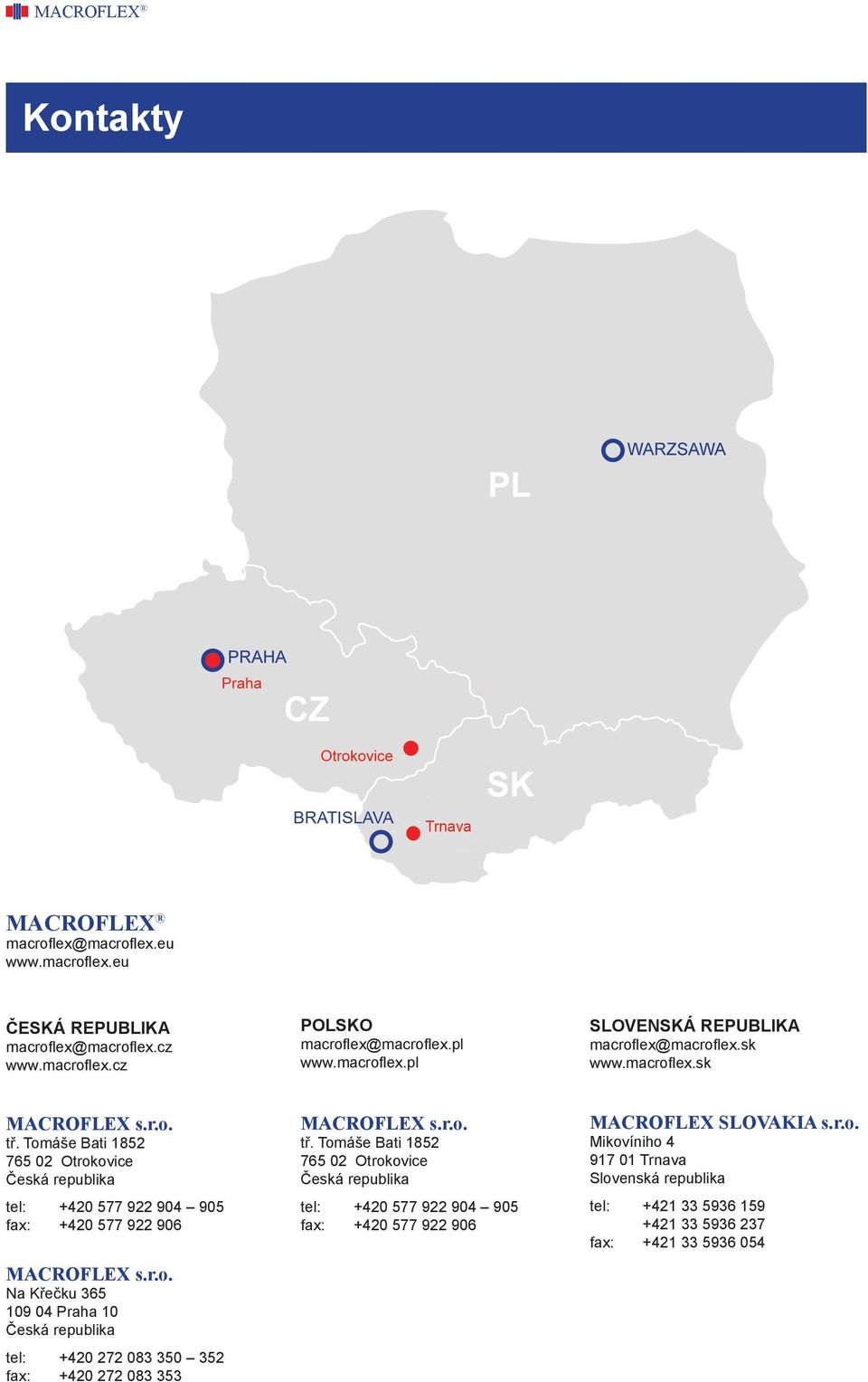

4 Kontakty MACROFLEX ČESKÁ REPUBLIKA POLSKO SLOVENSKÁ REPUBLIKA MACROFLEX s.r.o. tř. Tomáše Bati Otrokovice Česká republika tel: fax: MACROFLEX s.r.o. Na Křečku Praha 10 Česká republika tel: fax: MACROFLEX s.r.o. tř. Tomáše Bati Otrokovice Česká republika tel: fax: MACROFLEX SLOVAKIA s.r.o. Mikovíniho Trnava Slovenská republika tel: fax:
5 REFERENCE CZ ALSTOM POWER BRNO AMPLUSERVIS OSTRAVA AQUA - STYL PROSTĚJOV ARCELORMITTAL OSTRAVA ARMATURY GROUP KRAVAŘE ARMEX HOLDING ATEL ENERGETIKA ZLÍN ATMOS ENGINEERING AXFLOW PRAHA BARUM CONTINENTAL OTROKOVICE BIOCEL PASKOV BRONSWERK HEAT TRANSFER CEMENT HRANICE CETETHERM PRAHA COREX PARDUBICE CS CABOT VALAŠSKÉ MEZIŘÍČÍ ČESKÁ DROŽĎÁRENSKÁ ČESKÁ RAFINÉRSKÁ ČEZ, EL PRUNÉŘOV ČEZ, EL. DĚTMAROVICE ČEZ, EL. HODONÍN ČEZ, EL. CHVALETICE ČEZ, EL. POČERADY ČEZ, EL. POŘÍČÍ ČEZ, EL. TISOVÁ ČEZ, EL. TUŠIMICE ČEZ, JE TEMELÍN ČEZ, JE. DUKOVANY ČKD BLANSKO ČKD NOVÉ ENERGO ČKD PRAHA DIZ D5, TŘINEC DALKIA ČR DEHTOCHEMA BITUMAT DEZA VALAŠSKÉ MEZIŘÍČÍ DIAMO DOTEC ENERGO INTERNATIONAL EKOL BRNO ENERGETIKA TŘINEC ENERGY ÚSTÍ NAD LABEM ENETEX-KIA MODŘICE ENEZA TŘINEC ENGO SERVIS OSTRAVA EUROMONT GROUP LITVÍNOV EVECO BRNO EXCON STEEL HRADEC KRÁLOVÉ FREMENIT HODONÍN FRÝDLANTSKÉ STROJÍRNY G - TEAM PROGRES TRUTNOV G.M.PROJECT OPAVA GASCONTROL HAVÍŘOV GIENGER ZLÍN GLANZSTOFF - BOHEMIA GLAVERBEL CZECH GRADIOR POWER G-TEAM DOBŘANY GVS PLAST PŘEROV H&D ENGINEERING PRAHA HA.EM OSTRAVA HUTNÍ MONTÁŽE OSTRAVA HYDROSYSTEM OLOMOUC CHEMING PARDUBICE CHEMOPROJEKT PRAHA CHEPOS ENGINEERING BRNO I.B.C. PRAHA INTECHA PRAHA INTERNATIONAL POWER OPATOVICE IRICO OLOMOUC ISH&MSA OLOMOUC JIHOMORAVSKÁ ARMATURKA JIŘÍ OHNÚT, SPALOVACÍ TECHNIKA JIŘÍ POSÁD, POSAD-TECH-MONTAGE K & H KINETIC KLATOVY KAUČUK KRALUPY N. VLT. KOČKA BRNO KOFING PASKOV KOHUT TŘINEC KOCH-GLITSCH BRNO KOVOHUTĚ ROKYCANY KOVOMONT PARDUBICE KOVOPROJEKTA BRNO K-PROTOS KRALUPY N. VLT. KRÁLOVOPOLSKÁ RIA BRNO KRÁLOVOPOLSKÁ STROJÍRNA KTS HRADEC KRÁLOVÉ KUNST HRANICE KUPEN MOST LAVIMONT BRNO LETIŠTĚ PRAHA LIBERECKÉ KOTLÁRNY LONZA BIOTEC KOUŘIM LUDMA TRADING FRYDEK LUKOIL BOURGAS MARIÁNSKOHORSKÁ OSTRAVA MERO ČR KRALUPY METROSTAV PRAHA MGT GROUP MICO TŘEBÍČ MIT METAL VSETÍN MODŘANSKÁ POTRUBNÍ PRAHA MODŘANSKÁ SERVISNÍ A MONTÁŽNÍ MONDI ŠTĚTÍ MONT KARVINÁ MORAVIA TRADE SYSTEMS MOSTECKÁ UHELNÁ MPSJ PRAHA OKZ HOLDING OLBRICH - CZ ONDŘEJOVICKÁ STROJÍRNA PBS BRNO DIZ PBS TŘEBÍČ PBS VELKÁ BÍTEŠ PIVOVAR LITOVEL PLZEŇSKÁ TEPLÁRENSKÁ PLZEŇSKÝ PRAZDROJ POKORNÝ BRNO POTRUBÍ PRAHA PRAŽSKÁ TEPLÁRENSKÁ PRAŽSKÝ HRAD PRECHEZA PŘEROV PROCTER & GAMBLE PROFIMONT HRADEC KRÁLOVÉ PROKOP ENGINEERING BRNO PROMONT PARDUBICE PROVODÍNSKÉ PÍSKY PSP ENGINEERING PTÁČEK BRNO R&M UNIMONTEX MOST RAIV LIBEREC REKO PRAHA REPÁK OSTRAVA RIHA PRAHA RICHTER + FRENZEL PRAHA ROCKWOOL BOHUMÍN RONAL CR JIČÍN RSM CHEMACRYL RTR BRNO SAINT-GOBAIN PRAHA SANBORN VELKÉ MEZIŘÍČÍ SEKOS ÚSTÍ NAD LABEM SEVA ČESKÉ BUDĚJOVICE SCHENCK PROCESS PRAHA SCHULTE CZ UHERSKÉ HRADIŠTĚ SIEMENS INDUSTRIAL TURBOMACHINERY SIGMA DIZ LUTÍN SIGMA GROUP LUTÍN SKANSKA KOŠICE SOKOLOVSKÁ UHELNÁ SPOLANA NERATOVICE SYNHESIA PARDUBICE ŠKODA AUTO MLADÁ BOLESLAV ŠKODA POWER PLZEŇ ŠKODA PRAHA ŠKODA TRADING PLZEŇ TECHNOMONT FRÝDEK-MÍSTEK TEMO OSTRAVA TENZA BRNO TEPLÁRNA ČESKÉ BUDĚJOVICE TEPLÁRNA OTROKOVICE TEPLÁRNA ÚSTÍ NAD LABEM TEPLÁRNY BRNO TEPLO ZLÍN THERMOQUELL CZ TCHAS ORLOVÁ TITAN - PLASTIMEX JABLONEC N. NISOU TOMA OTROKOVICE TOYOTA TSUSHO EUROPE PRAHA TRINOM PŘEROV TRIVAL PRAHA TŘINECKÉ ŽELEZÁRNY UNIPETROL RPA LITVÍNOV UNITED ENERGY MOST UNITHERM JABLONEC VA TECH WABAG BRNO VAE OSTRAVA VÁLCOVNY PLECHU FRÝDEK MÍSTEK VHS BRNO VÍTKOVICE HEAVY MACHINERY OSTRAVA VÍTKOVICE STROJÍRENSTVÍ OSTRAVA VÚCHZ BRNO VYSOKÉ PECE OSTRAVA VZDUCHOTECHNIKA PŘEROV ZLÍNTERM ZOMAPLAST PŘEROV ZVU HRADEC KRÁLOVÉ ZVVZ ENVEN MILEVSKO

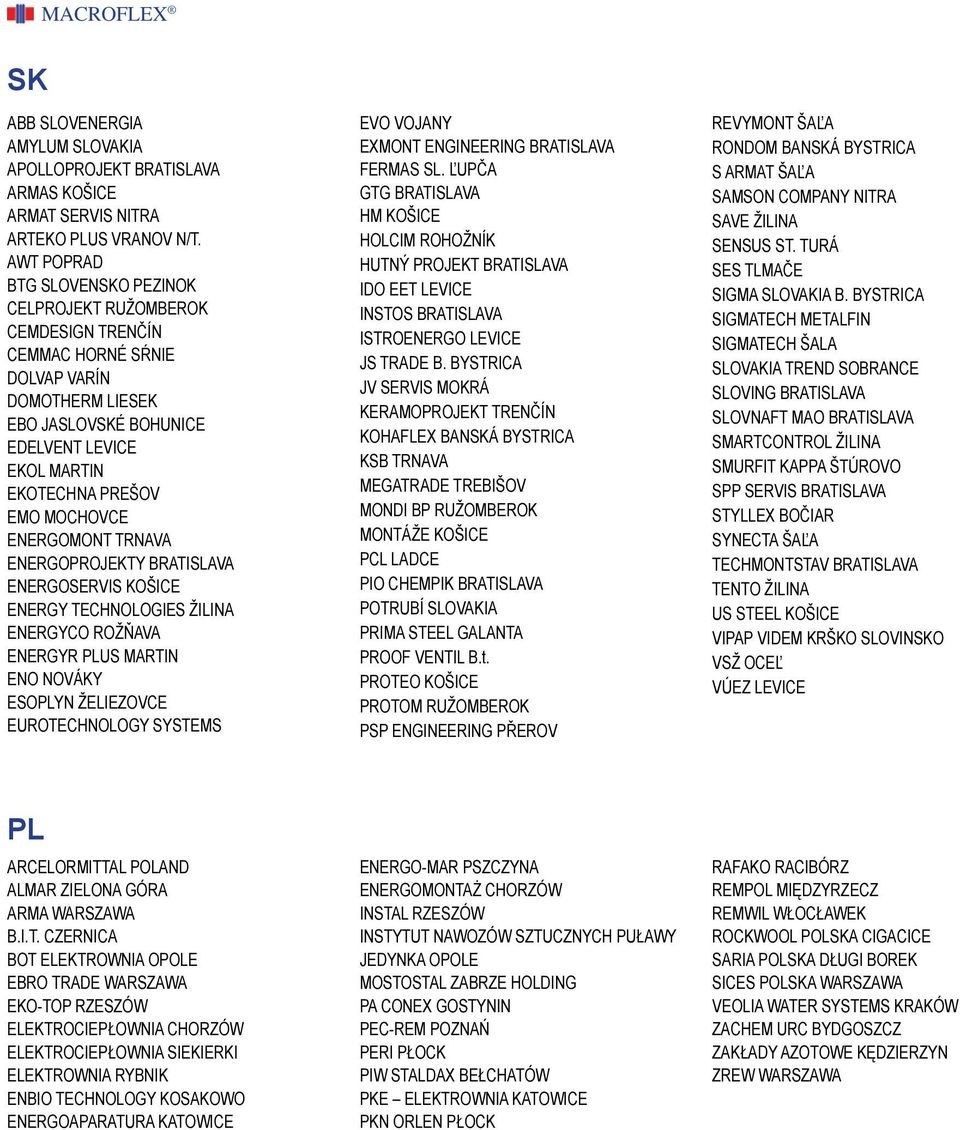

6 SK ABB SLOVENERGIA AMYLUM SLOVAKIA APOLLOPROJEKT BRATISLAVA ARMAS KOŠICE ARMAT SERVIS NITRA ARTEKO PLUS VRANOV N/T. AWT POPRAD BTG SLOVENSKO PEZINOK CELPROJEKT RUŽOMBEROK CEMDESIGN TRENČÍN CEMMAC HORNÉ SŔNIE DOLVAP VARÍN DOMOTHERM LIESEK EBO JASLOVSKÉ BOHUNICE EDELVENT LEVICE EKOL MARTIN EKOTECHNA PREŠOV EMO MOCHOVCE ENERGOMONT TRNAVA ENERGOPROJEKTY BRATISLAVA ENERGOSERVIS KOŠICE ENERGY TECHNOLOGIES ŽILINA ENERGYCO ROŽŇAVA ENERGYR PLUS MARTIN ENO NOVÁKY ESOPLYN ŽELIEZOVCE EUROTECHNOLOGY SYSTEMS EVO VOJANY EXMONT ENGINEERING BRATISLAVA FERMAS SL. ĽUPČA GTG BRATISLAVA HM KOŠICE HOLCIM ROHOŽNÍK HUTNÝ PROJEKT BRATISLAVA IDO EET LEVICE INSTOS BRATISLAVA ISTROENERGO LEVICE JS TRADE B. BYSTRICA JV SERVIS MOKRÁ KERAMOPROJEKT TRENČÍN KOHAFLEX BANSKÁ BYSTRICA KSB TRNAVA MEGATRADE TREBIŠOV MONDI BP RUŽOMBEROK MONTÁŽE KOŠICE PCL LADCE PIO CHEMPIK BRATISLAVA POTRUBÍ SLOVAKIA PRIMA STEEL GALANTA PROOF VENTIL B.t. PROTEO KOŠICE PROTOM RUŽOMBEROK PSP ENGINEERING PŘEROV REVYMONT ŠAĽA RONDOM BANSKÁ BYSTRICA S ARMAT ŠAĽA SAMSON COMPANY NITRA SAVE ŽILINA SENSUS ST. TURÁ SES TLMAČE SIGMA SLOVAKIA B. BYSTRICA SIGMATECH METALFIN SIGMATECH ŠALA SLOVAKIA TREND SOBRANCE SLOVING BRATISLAVA SLOVNAFT MAO BRATISLAVA SMARTCONTROL ŽILINA SMURFIT KAPPA ŠTÚROVO SPP SERVIS BRATISLAVA STYLLEX BOČIAR SYNECTA ŠAĽA TECHMONTSTAV BRATISLAVA TENTO ŽILINA US STEEL KOŠICE VIPAP VIDEM KRŠKO SLOVINSKO VSŽ OCEĽ VÚEZ LEVICE PL ARCELORMITTAL POLAND ALMAR ZIELONA GÓRA ARMA WARSZAWA B.I.T. CZERNICA BOT ELEKTROWNIA OPOLE EBRO TRADE WARSZAWA EKO-TOP RZESZÓW ELEKTROCIEPŁOWNIA CHORZÓW ELEKTROCIEPŁOWNIA SIEKIERKI ELEKTROWNIA RYBNIK ENBIO TECHNOLOGY KOSAKOWO ENERGOAPARATURA KATOWICE ENERGO-MAR PSZCZYNA ENERGOMONTAŻ CHORZÓW INSTAL RZESZÓW INSTYTUT NAWOZÓW SZTUCZNYCH PUŁAWY JEDYNKA OPOLE MOSTOSTAL ZABRZE HOLDING PA CONEX GOSTYNIN PEC-REM POZNAŃ PERI PŁOCK PIW STALDAX BEŁCHATÓW PKE ELEKTROWNIA KATOWICE PKN ORLEN PŁOCK RAFAKO RACIBÓRZ REMPOL MIĘDZYRZECZ REMWIL WŁOCŁAWEK ROCKWOOL POLSKA CIGACICE SARIA POLSKA DŁUGI BOREK SICES POLSKA WARSZAWA VEOLIA WATER SYSTEMS KRAKÓW ZACHEM URC BYDGOSZCZ ZAKŁADY AZOTOWE KĘDZIERZYN ZREW WARSZAWA
7 Obsah Kovové vlnovcové kompenzátory...1 Všeobecné informace Přehled dodávaných typů Kontrola kvality a testy Pokyny pro montáž a bezpečnostní doporučení Korekce kompenzačních schopností Tabulka materiálů Stanovení maximálního přípustného tlaku Axiální kompenzátory Výpočet sil Příklady použití Výpočet předpětí axiálního kompenzátoru Tabulky kompenzátorů MWA, MFA Kloubové kompenzátory Příklady použití Tabulky kompenzátorů MWP, MFP Tabulky kompenzátorů MWC, MFC Laterální kompenzátory Příklady použití Tabulky kompenzátorů MWL, MFL Tabulky univerzálních kompenzátorů MWD, MFD Poptávkový formulář Tkaninové kompenzátory...2 Použití Konstrukce Přehled dodávaných typů Přehled materiálů Způsoby upevnění Instrukce pro montáž a provoz Konstrukce s otevřeným koncem Tepelné izolace Poptávkový formulář Vlnovcové hadice...3 Všeobecné informace Hadice SE 105, SE Hadice SE 110, SE 111, SE Hadicové koncovky Hadicové koncovky - příklady Hadice s PTFE vložkou Vysokotlaké hadice z PTFE Pokyny pro umístění a montáž Výpočty délek hadic Poptávkový formulář Gumové kompenzátory...4 Všeobecné informace Teguflex P Teguflex W Teguflex HP Teguflex HO Teguflex Viton Teguflex C Trelleborg FFI Teguflex FFL Teguflex AV Trelleborg S Instalace Chemická odolnost Rozměry přírub Poptávkový formulář
8 Kluzná uložení...5 Pryžové bloky s PTFE vrstvou MACT MACT Kluzné teflonové desky Kluzné grafito-bronzové desky Poptávkový formulář Uložení potrubí...6 Úvod Přehled typických aplikací Přehled konstrukčních prvků Základní konstrukční prvky Úchyt přivařovací I Úchyt přivařovací Úchyt přivařovací Úchyt přivařovací Uložení pro studená potrubí Stojany s objímkou Kluzné desky PTFE Kluzné desky grafitobronzové Třmen závěsný Třmen závěsný se svorníkem Třmen závěsný se svorníkem Objímka se dvěma šrouby Objímka se třemi šrouby Objímka pro svislá potrubí Třmen z ploché oceli Polo-objímka Třmen z kruhové oceli Uložení válečkové Sedla Tyče závitové Tyč závitová s okem Spojka závitových tyčí Matice napínací Třmen kovaný se závitem Oko kované se závitem Opora kyvná Pružná uložení Pružina malá Typ CVC, CV, CVL, CVLL - Základní informace Grafický přehled Návod na montáž Základní technická data Typ A Typ B Typ C Typ D Typ E Typ F Typ G Typ H Typ APV Omezovač vibrací Uložení konstantní síly Základní informace Grafický přehled modelů Tabulky pro volbu velikosti Hydraul.ické tlumiče Úvod Typ HS Typ HS Typ HS Typ HS 11, 15, Poptávkový formulář
9 Kompenzátory a technické prvky pro potrubní systémy Vlnovcové kompenzátory MACOGA
10

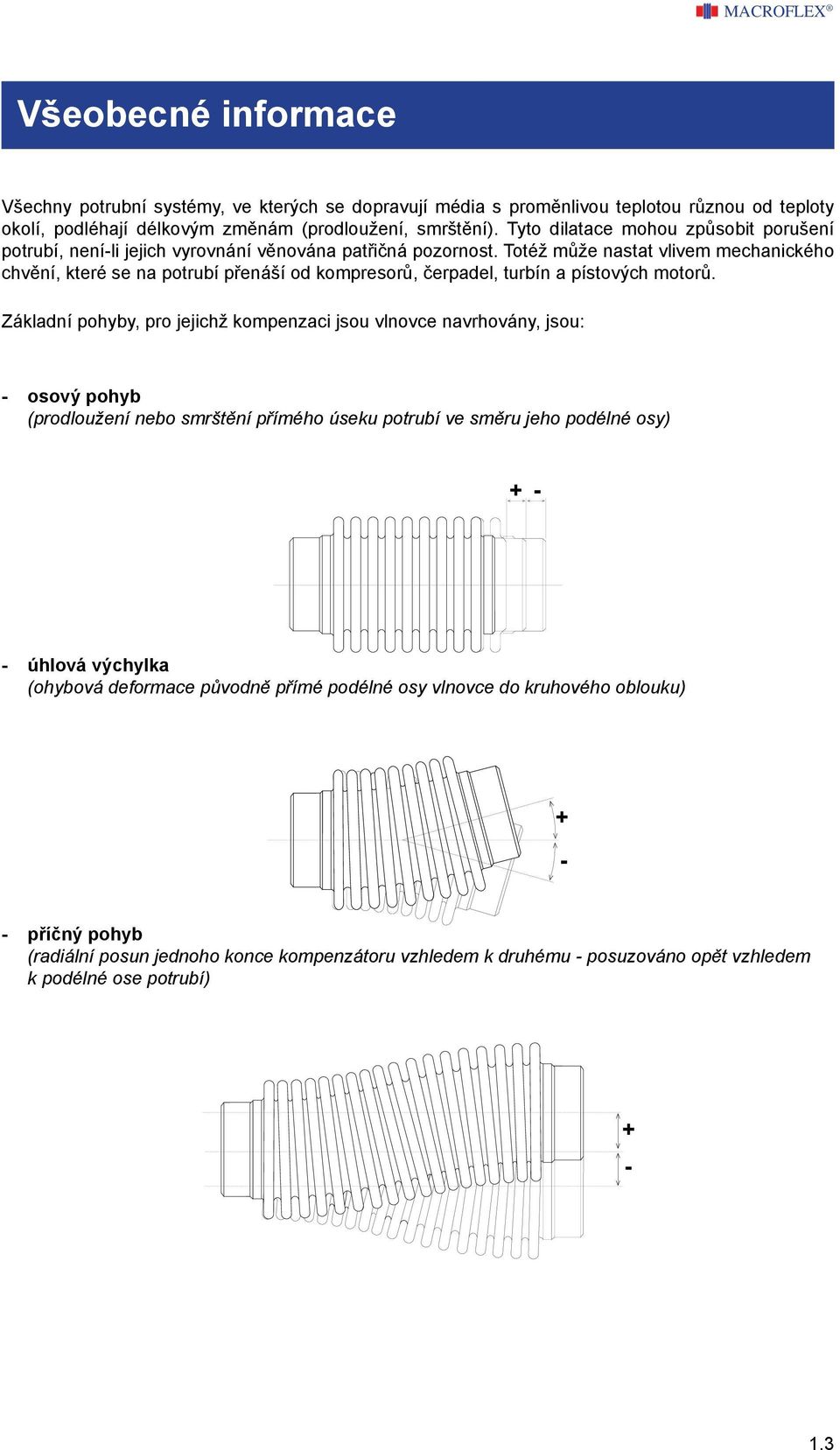

11 Všeobecné informace Všechny potrubní systémy, ve kterých se dopravují média s proměnlivou teplotou různou od teploty okolí, podléhají délkovým změnám (prodloužení, smrštění). Tyto dilatace mohou způsobit porušení potrubí, není-li jejich vyrovnání věnována patřičná pozornost. Totéž může nastat vlivem mechanického chvění, které se na potrubí přenáší od kompresorů, čerpadel, turbín a pístových motorů. Základní pohyby, pro jejichž kompenzaci jsou vlnovce navrhovány, jsou: - osový pohyb (prodloužení nebo smrštění přímého úseku potrubí ve směru jeho podélné osy) - úhlová výchylka (ohybová deformace původně přímé podélné osy vlnovce do kruhového oblouku) - příčný pohyb (radiální posun jednoho konce kompenzátoru vzhledem k druhému - posuzováno opět vzhledem k podélné ose potrubí) 1.3
12 Kovové vlnovcové kompenzátory MACOGA, S.A. nabízejí optimální řešení těchto problémů. Jsou nejefektivnějším prvkem pro vyrovnání smrštění, prodloužení stranových, úhlových posuvů a vibrací v potrubním systému. Výhody jejich použití jsou: - malý prostor potřebný pro montáž - pružnost vlnovce absorbuje výchylky v mnoha směrech - nevyžadují údržbu - minimální tlakové a tepelné ztráty Výroba a návrh Kompenzátory MACOGA jsou projektovány, vyráběny a testovány podle norem EJMA (sdružení výrobců vlnovcových kompenzátorů) a norem ASME (USA), oddíl VIII, závěry BB (tlaková potrubí, výměníky tepla, dilatační spojky). Pro speciální nebo úzce vymezené požadavky jsou kompenzátory projektovány, vyráběny a testovány podle předpisů AD MERKBLÄTTER, STOOMWEZEN a dalších. Kontrola projektu se provádí podle záručních předpisů kvality firmy MACOGA a. s. oddílu 5. Podstata kompenzátorů spočívá v pružnosti vlnovce, která je výslednicí návrhu tvaru vlnovce a vlastností materiálu, použitého při výrobě. Výběr materiálu pro výrobu vlnovců je založen na: - vhodnosti pro zvlnění (tažnost materiálu) - teplotní odolnosti - odolnosti proti korozi - odolnosti proti únavě - pružnosti v provozu Proces návrhu a výroby je certifikován: - Bureau Veritas Quality International ISO 9001, BS5750 Part 1, EN TÜV SÜDWEST - AD MERKBLATT HP0/TRD 201 and W0/TKD Report No. 2/0/0485/1 Y 2/0/0485/2 - PED 97/23/EC Anex III - Modul H - Španělským ministerstvem obrany a členskými zeměmi NATO. Registrováno pod číslem 7737B/5182 generálního řiditelství zbrojního průmyslu španělského ministerstva obrany. - Španělským ministerstvem průmyslu jako výrobce tlakových nádob. - Národním institutem průmyslu - sekcí lodního stavitelství. 1.4
13 Přehled dodávaných typů Přehled kovových vlnovcových kompenzátorů dodávaných firmou MACROFLEX s. r. o. MWA Axiální kompenzátor s přivařovacími konci. Vyrovnává změny délky potrubí ve směru osy kompenzátoru. MTE Axiální kompenzátor stejný jako MWA, ale s vnějším závitem na nátrubcích. MTI Axiální kompenzátor stejný jako MWA, ale s vnitřním závitem na nátrubcích. MFA Axiální kompenzátor s pevnými přírubami na koncích. Vyrovnává změny délky potrubí ve směru osy kompenzátoru. MFG Axiální kompenzátor s otočnými přírubami na koncích. Vyrovnává změny délky potrubí ve směru osy kompenzátoru. 1.5
14 MWP Kloubový kompenzátor s jednou osou otáčení s přivařovacími konci. Vyrovnává úhlové výchylky v rovině. MFP Kloubový kompenzátor s jednou osou otáčení s pevnými přírubami na koncích. Vyrovnává úhlové výchylky v rovině. MWC Kloubový kompenzátor s kardanovým kloubem s přivařovacími konci. Vyrovnává úhlové výchylky v prostoru. MFC Kloubový kompenzátor s kardanovým kloubem s pevnými přírubami na koncích. Vyrovnává úhlové výchylky v prostoru. MWL Laterální kompenzátor s přivařovacími konci. Vyrovnává příčné pohyby v různých rovinách. Tyče zachycují účinek vnitřního přetlaku. 1.6
15 MFL Laterální kompenzátor s pevnými přírubami na obou koncích. Vyrovnává příčné pohyby v různých rovinách. Tyče zachycují účinek vnitřního přetlaku. MWD Univerzální kompenzátor s přivařovacími konci. Vyrovnává jakékoliv kombinace tří základních pohybů. Určen je k vyrovnávání zejména příčných a velkých axiálních pohybů. MFD Univerzální kompenzátor stejný jako MWD, ale s pevnými přírubami na konci. MWY Dvoukloubový kompenzátor určený k vyrovnávání příčných a úhlových výchylek v jedné rovině. Má přivařovací konce. MFY Dvoukloubový kompenzátor určený k vyrovnávání příčných a úhlových výchylek v jedné rovině. Je dodáván s pevnými přírubami. 1.7
16 MWK Dvoukloubový kompenzátor určený k vyrovnávání příčných a úhlových výchylek ve všech směrech. MFK Dvoukloubový kompenzátor určený k vyrovnávání příčných a úhlových výchylek ve všech směrech. Je dodáván s pevnými přírubami na konci. MPB-E Tlakově vyvážený kompenzátor s potrubní tvarovkou. Vyrovnává osové, příčné posuvy, nebo jejich kombinace. Jeho konstrukce eliminuje sílu od vnitřního přetlaku. Je vhodný pro kompenzování dilatací například mezi potrubím a tlakovým zařízením. MPB-I Tlakově vyvážený kompenzátor v souosém uspořádání. Obdobně jako u předchozího typu i zde konstrukce eliminuje sílu od vnitřního přetlaku. Je vhodný pro kompenzování dilatací rovných potrubních úseků. MRW Osový kompenzátor nekruhového průřezu Je určen pro stejnou oblast použití jako osové kompenzátory kruhového průřezu. Vlny jsou tvaru V s překladem v rozích. Osový kompenzátor je možno dodat s přivařovacími nebo přírubovými konci. 1.8
17 MRV Osový kompenzátor nekruhového průřezu Je určen pro stejnou oblast použití jako osové kompenzátory kruhového průřezu. Vlny jsou tvaru V se spojem v rozích. Osový kompenzátor je možno dodat s přivařovacími nebo přírubovými konci. MRU Osový kompenzátor nekruhového průřezu. Je určen pro stejnou oblast použití jako osové kompenzátory kruhového průřezu. Vlny jsou tvaru U. Spojení stěn je provedeno polokruhovými rohovými segmenty. Kompenzátor je možno dodat s přivařovacími nebo přírubovými konci. MUX Osový kompenzátor k absorpci axiálního posuvu. Je vyráběn z uhlíkaté nebo nerezové oceli jako jednovrstvý. Svár vlnovce po zkružení je podélný. Hlavním použitím je instalace ve výměnících tepla apod. Sestava může být provedena s více vlnami, případně doplněna trubkovými koncovkami, nebo přírubami. MRR Kompenzátor s výztužnými kroužky. Tento model se užívá v případě vysokých pracovních tlaků. Vyznačuje se instalací výstužných kroužků v mezerách mezi vlnami. MEP Kompenzátor s externě zatěžovaným vlnovcem. Tento model se užívá v případě vysokých pracovních tlaků a velkých axiálních posuvů. Externí tlakové zatěžování vlnovce umožňuje použít vlnovce s větší délkou než provedení MWA. 1.9
18 MJA Kompenzátor s vnějším pláštěm. Tento model se užívá v případě koaxiálních potrubí nebo jiným účelům. Např. pro doprovodné vytápění, vakuově izolované potrubí, ochranná potrubí apod. Kompenzátor je tvořen vnitřním a vnějším vlnovcem. MWT Kompenzátor s jedním vlnovcem, vnějšími tyčemi a trubkovými koncovkami. Přesto, že je schopen absorbovat posuvy potrubí ve všech směrech, je nejčastěji využíván ve funkci axiálního kompenzátoru. Tyče mohou být konstrukčně upraveny pro omezení přípustných posuvů. MFT Kompenzátor s jedním vlnovcem, vnějšími tyčemi a s přírubami. Přesto, že je schopen absorbovat posuvy potrubí ve všech směrech, je nejčastěji využíván ve funkci axiálního kompenzátoru. Tyče mohou být konstrukčně upraveny pro omezení přípustných posuvů. MQP Axiální kompenzátor stejný jako MWA, ale s lisovacími nerezovými koncovkami systému Quick Press. M-LENS Jednovrstvý kompenzátor s vysokou vlnou. Vlna je příčný svařenec dvou polo-čoček obvodovým svárem. Sestava může být provedena s více vlnami, případně doplněna trubkovými koncovkami, nebo přírubami. 1.10
19 Kontrola kvality a testy Vlnovcové kompenzátory jsou považovány za výrobky vyspělého strojírenství. Útvar zabezpečení kvality firmy MACOGA a. s. pečlivě sleduje dodržování technologických postupů na všech úrovních od projektu přes výběr materiálu až po finální zkoušky každého kompenzátoru podle manuálu zabezpečení kvality MACOGA, který splňuje normu UNE STANDART., ekvivalentní k normě ISO/DIN Všechny kompenzátory a dilatační spojky MACOGA jsou podrobeny rozměrovým kontrolám v různých stádiích výroby a testům těsnosti před expedicí ze závodu. Na vyžádání mohou být provedeny též následující testy a zkoušky: NEDESTRUKTIVNÍ - rentgenové snímky - zkouška těsnosti - ultrazvukové testy - zkoušky magnetickými částicemi - zkoušky hydraulickým tlakem - chemické složení materiálu - mechanické vlastnosti materiálu - únavové testy pružnosti vlnovce - zkouška těsnosti héliem DESTRUKTIVNÍ - životnostní zkoušky cyklickými deformacemi - zkoušky v krutu pod vnitřním přetlakem - lomové zkoušky průtažnosti Všechny testy probíhají v souladu s procedurou schválenou oddělením zabezpečení kvality a odpovídají požadavkům norem USA ASME CODE, oddíl V Nedestruktivní zkoušky, oddíl Vlll, odst. 1 Tlakové nádoby a normám EJMA sekce D. 3. Testy a kontroly mohou probíhat pod dohledem nezávislých organizací a být jimi potvrzeny, lze využít specializovaných společností jako jsou Det Norské Veritas, American Bureau of Shipping, Bureau Veritas, TÜV, Lloyďs Register of Shipping atd. 1.11
20 Pokyny pro montáž a bezpečnostní doporučení Vlnovcové kompenzátory vyžadují pro svoji správnou funkci splnění určitých podmínek, které prodlužují jejich životnost a zaručí jejich dlouhodobou funkci bez údržbových prací. V rozdílných stadiích montáže je nutné zejména dbát na: INSTALACE - předcházet poškození vlnovce údery, které způsobí trvalá poškození tvaru vlnovce, chránit vlnovec při svářečských pracích - zabránit jakékoliv deformaci vlnovce s volnými konci nebo deformacím (délkovým, úhlovým atd.) větším než budou deformace při řádném provozu potrubí, pro něž je kompenzátor navržen - dodržet stanovené montážní předpětí s ohledem na provozní meze směru a velikosti pohybu - zjistit, zda v kompenzátoru nejsou žádné rozpěrky nebo části bránící jeho správné funkci - montovat kompenzátor správně orientovaný ke směru proudu media v trubce s ohledem na uchycení vnitřní chránicí trubky - po montáži správně seřízeného kompenzátoru musí být sejmuty přepravní úchytky (pokud byly použity) PŘED UVEDENÍM DO PROVOZU NEBO PŘED TLAKOVOU ZKOUŠKOU - ověřit správné umístění kompenzátoru - ověřit, zda je kompenzátor namontován v poloze odpovídající jeho správné funkci - ověřit, zda je kompenzátor správně namontován s ohledem na směr toku média - ověřit, zda jsou odstraněny všechny části přepravního přípravku - ověřit, zda jsou všechna uložení potrubí provedena podle projektu - ověřit, zda je výrobcem kompenzátorů povoleno provést tlakovou zkoušku na plánované parametry - ověřit, zda je výrobcem kompenzátorů povoleno provést profuk potrubí na plánovaných parametrech PŘI TLAKOVÉ ZKOUŠCE A PO JEJÍM SKONČENÍ - zkontrolovat, zda se nevyskytly netěsnosti nebo pokles tlaku - ověřit, zda se nejeví chování některého vlnovce jako nestabilní - ověřit pevnost a únosnost pevných bodů, osových vedení, kompenzátorů a ostatních prvků systému PERIODICKÉ KONTROLY - vizuální ověřování funkce kompenzátorů - zjišťování eventuálního výskytu nežádoucích vibrací - kontroly výskytu případné vnější koroze či ztráty důležitých dílů (spojovacích šroubů, tyčí) nebo zhoršení stavu pevných bodů, podpěr, vedení atd. - ověření stavu povrchu vlnovce - zda usazeniny prachu nebo větších částic mezi vlnami nebrání jeho správné funkci 1.12
21 Korekce kompenzačních schopností Korekce kompenzační schopnosti kompenzátoru s ohledem na počet zátěžných cyklů (N) po dobu plánované životnosti. Katalogové hodnoty kompenzační schopnosti jednotlivých typů kompenzátorů jsou uváděny pro 1000 zátěžných cyklů za dobu životnosti. Jedním zátěžným cyklem se rozumí náběh na plné zatížení a odstavení. Z diagramu vyplývá, že pro zvýšení počtu zátěžových cyklů v požadované době životnosti je nutno použít kompenzátor s rezervou kompenzačních schopností. Tedy pro: 1000 cyklů je kompenzační schopnost 100 % % % atd Počet zátěžných cyklů (N) Kompenzační schopnost kompenzátoru (%) 1.13
22 Informativní tabulka materiálů používaných při výrobě kompenzátorů a potrubí Materiály ČSN DIN ASTM St B/3 Gr A A 192, A 519 St , Gr A A Hl Gr A Fx A U St A 107 Gr C A R St A 107 Gr C, D A 283, A Hll, Gr B Fx St 42-2, C 22 N Gr 60 A 515 Gr D A 414, A C 22 N, C Gr I A St Gr A A St Gr B A Mo Gr P1 A GrT1 A CrMo Gr F12 A Gr T12 A 213 Gr P12 A 335, A MoV Gr P24 A CrMo Gr F22 A 182, A 336 Gr D A 387 Gr P22 A CrMoV B 21 A 540 B16 A X 10 Cr F6 A 182 B6 A A X 20Cr A W Nr Gr F5 A 182 Gr B5 A W Nr TP 405 A X 22 CrMoV X 10 CrNiTi TP 321 H A X 10 CrNiMoTi F 316 H A
23 Stanovení maximálního přípustného tlaku v kompenzátoru Nejvyšší tlak v potrubí p max, kterému je možné vystavit kompenzátor, se vypočte ze jmenovitého tlaku PN takto: p max = PN x h (bar) kde PN (bar) jmenovitý tlak pro který je kompenzátor navržen h (-) korekční faktor závislý na teplotě t max, které je kompenzátor vystaven (viz Tab. 2) t max ( C) maximální výpočtová teplota pro určování PN kompenzátoru při známém p max tedy platí: PN = p max / h Korekční faktor h pro kovové kompenzátory Teplota t max ( C) Faktor h 1 0,86 0,81 0,78 0,72 0,68 0,63 0,61 0,56
24 AXIÁLNÍ KOMPENZÁTORY Správná funkce axiálních kompenzátorů je podmíněna dokonale provedenými pevnými body (PB) a osovým vedením (V) potrubí. Pevné body musí být dimenzovány s ohledem na maximální možné síly od a) vlivu tlaku v potrubí síla Fp (N) b) stlačení kompenzátoru síla Fw (N) c) vlivu tření v uložení síla Ft (N) Obvykle se na zatížení pevných bodů na potrubí nejvíce podílí síla od tlaku v potrubí, kterou osové kompenzátory nezachycují. Sílu od tlaku v potrubí musí zachytit pevné body potrubního uložení. Je-li pevný bod umístěný v ohybu potrubí je třeba uvažovat při jeho dimenzování, kromě již uvedených zátěžných sil, také s odstředivou silou, která vzniká změnou hybnosti proudu tekutiny v oblouku. d) vliv odstředivé síly v oblouku síla Fo (N) Poznámka: U kloubových a laterálních kompenzátorů (kompenzátory s táhly) je síla od tlaku v potrubí zachycena konstrukcí kompenzátoru. Osový kompenzátor s otočnými přírubami - příklad
25 Výpočet jednotlivých sil působících na pevné body Síla od tlaku v potrubí Fp = 10 x p x A (N) p (bar) výpočtový přetlak A (cm 2 ) efektivní průřez vlnovce (katalog) Síla od deformace kompenzátoru Fw = w x c (N) w dilatace potrubí c (N/mm) axiální tuhost kompenzátoru (katalog) w = Δt x Lc x α Síla od tření v uložení t (deg) rozdíl maximální a minimální teploty (t max - t min ) Lc (m) vzdálenost pevných bodů α (mm/m.deg) součinitel délkové roztažnosti (viz tab. str. 1.17) Ft = μ x M x L (N) M (N/m) spojité zatížení potrubní trasy na běžný metr (trubka, náplň, izolace, sníh... ) L (m) délka trubky mezi PB a kompenzátorem μ (-) součinitel tření v uložení Síla odstředivá v oblouku Fo = 2 x 10-4 x A x ρ x v 2 x sin(b/2) (N) Celková síla na pevný bod (PB) Fc = Fp + Fw + Ft + Fo (N) A (cm 2 ) efektivní průřez vlnovce (katalog) ρ (kg/m 3 ) hustota proudícího media v (m/s) rychlost proudícího media b (deg) středový úhel oblouku potrubí ve stupních 1.17
26 Tab. 1 Součinitel délkové roztažnosti α (mm/m.deg) Materiál (třídy podle ČSN) Teplota ( C) od 20 C do xxx 0,0111 0,0121 0,0129 0,0135 0, xxx 0,0111 0,0121 0,0129 0,0135 0, xxx 0,0136 0,0138 0,0141 0,0144 0, xxx 0,0155 0,0165 0,017 0,0175 0,018 Měď 0,0155 0,016 0,0165 0,017 0,0175 AlMg 3 0,0237 0,0245 0,0253 0,0263 0,0272 Příklad odůvodnění nutnosti správného umístění PB při použití axiálních kompenzátorů trasa bez PB nesprávně správně PB PB Pevný bod (PB) je nutné navrhnout na zatížení dané celkovou silou Fc. V případě mezilehlých pevných bodů (MPB - viz dále) je možné tyto dimenzovat na nižší zatížení. V praxi existují různé způsoby použití kompenzátorů s ohledem na uspořádáni potrubních tras a s přihlédnutím k proměnlivosti zátěžných podmínek. Nabízíme Vám proto služby našeho technického oddělení, které navrhne nejvhodnější způsob použití kompenzátorů a provede výpočet zatížení pevných bodů a celkového uložení potrubí. 1.18
27 Příklady použití axiálních kompenzátorů Legenda: V PB MPB osové vedení hlavní pevný bod mezilehlý pevný bod (nemusí být dimenzován na plné zatížení Fc) Souhrnný přehled základních způsobů použití axiálních kompenzátorů A) Klasický případ - axiální kompenzátor mezi dvěma hlavními pevnými body V V V PB PB B) Axiální kompenzátor mezi dvěma hlavními pevnými body umístěnými v kolenech. PB V V V PB C) Při kompenzaci delších tras je účelné uspořádat kompenzátory symetricky. Zatížení mezilehlého pevného bodu se posuzuje s ohledem na velikost jeho jednostranného zatížení. V V V V PB MPB PB 1.19
28 D) Použití axiálních kompenzátorů v potrubí s odbočkami. V V V PB E) V případě, že potrubí mění průřez, musí být mezilehlý pevný bod dimenzován jako hlavní a s ohledem na rozdíl sil od sousedících kompenzátorů. 1 MPB
29 Výpočet předpětí axiálního kompenzátoru λ/2 λ/2 Volná délka L V Δ Instalovaná délka L m Pro plné využití kompenzační schopnosti osového kompenzátoru je vhodné ho pří montáži předepnout. Velikost předpětí závisí na maximální (t max ) a minimální (t min ) teplotě potrubí, kterou může mít potrubí po dobu životnosti a teplotě potrubí při montáži (t mon ). λ t mon - t min = - ( ). λ 2 t max - t min t min t mon t max Δ λ L v L m předpětí kompenzátoru (+) natažení, (-) stlačení celková kompenzační schopnost kompenzátoru (osový posuv) volná délka kompenzátoru (stavební délka) montážní délka kompenzátoru (po předepnutí) Montážní délka kompenzátoru L m = L v + Δ Návrh uložení potrubí při použití osových kompenzátorů. Pro uložení potrubí s osovými kompenzátory používáme pevné body (PB), osová vedení (V) a rovinné podpěry (P). Význam a návrh pevných bodů byl popsán v předchozích kapitolách. Velký význam mají osová vedení potrubí. Účelem osových vedení je vedení potrubí v osovém směru a udržení osy potrubí v přímce tak, aby kompenzátor nebyl příčně namáhán. 1.21
30 Osové vedení potrubí musí být navrženo na zatížení ve svislém i vodorovném směru. Zatížení stanovujeme výpočtem zohledňujícím tíhový účinek potrubí, vliv třecích sil a vliv nestacionárních stavů, které nastávají při počátečním prohřevu nebo chladnutí potrubí (zvláště velkých průměrů). Při výpočtech se předpokládá, že osové vedení musí vydržet příčné zatížení ve výši 15 % celkové osové síly. Musí být navrženo tak, aby zabránilo vybočení potrubí v důsledku příčné pružnosti kompenzátoru a zatížení od vnitřního přetlaku. Je velmi výhodné, pokud osová vedení bezprostředně sousedící s kompenzátorem obepínají trubku po celém obvodu. Rovinné podpěry potrubí lze používat v kombinaci s osovými vedeními pokud neovlivní správnou funkci kompenzátoru nebo pevnost potrubí. Nejen návrhu pevných bodů, ale i ostatním prvkům uložení potrubí je třeba věnovat velkou pozornost, neboť jsou nejčastější příčinou poruch kompenzátorů a havárií potrubí s osovými kompenzátory. Pro základní návrh uložení potrubí s osovým kompenzátorem je možné použít tuto zjednodušující metodiku: L 1 min 4 x ; 2 x + w 2 (menší z obou hodnot) L 2 14 x L 3 podle návrhu projektanta Použitá označení: w dilatace potrubí světlost potrubí L 1 L 1 L 2 L 3 PB V V V 1.22
31 ZÁKLAÍ TECHNICKÉ ÚDAJE AXIÁLNÍCH KOMPENZÁTORŮ MWA - MFA DATA SHEETS FOR A X I A L EXPANSION JOINTS
32
33 PN 1 MWA MFA Jmenovitá světlost Nominal diametr Jmenovitá světlost Nominal diametr Axiální posuv Axial movement Axiální tuhost Spring rate Efektivní průřez Efective area Stavební délka Overall lenght Přibližná hmotnost App. weight Stavební délka Overall lenght Přibližná hmotnost App. weight mm inch ± mm N/mm cm 2 mm kg mm kg ,0 32, ,3 90 1, ,5 18, , , ,0 9, , , ,5 6, , , ¼ 6,0 31, ,4 90 2, ¼ 12,5 15, , , ¼ 25,0 8, , , ¼ 37,5 5, , , ½ 6,0 34, ,8 90 3, ½ 12,5 19, , , ½ 25,0 10, , , ½ 37,5 6, , , ,0 76, ,2 90 4, ,5 38, , , ,0 19, , , ,5 13, , , ½ 6,0 51, ,8 90 5, ½ 12,5 31, , , ½ 25,0 15, , , ½ 37,5 10, , , ,0 49, , , ,5 29, , , ,0 15, , , ,5 10, , , ,5 104, , , ,0 56, , , ,5 38, , , ,0 32, , , ,5 126, , , ,0 68, , , ,5 46, , , ,0 38, , , ,5 191, , , ,0 103, , , ,5 70, , , ,0 58, , , ,5 144, , , ,0 91, , , ,5 67, , , ,0 53, , , ,5 44, , , ,5 211, , , ,0 96, , , ,5 70, , , ,0 56, , , ,5 50, , , ,5 213, , , ,0 97, , , ,5 71, , , ,0 56, , , ,5 51, , ,0 1.25
34 PN PN 1 MWA MFA Jmenovitá světlost Nominal diametr Jmenovitá světlost Nominal diametr Axiální posuv Axial movement Axiální tuhost Spring rate Efektivní průřez Efective area Stavební délka Overall lenght Přibližná hmotnost App. weight Stavební délka Overall lenght Přibližná hmotnost App. weight mm inch ± mm N/mm cm 2 mm kg mm kg ,5 176, , , ,0 80, , , ,5 59, , , ,0 46, , , ,5 42, , , ,5 377, , , ,0 269, , , ,5 209, , , ,0 145, , , ,5 126, , , ,5 415, , , ,0 296, , , ,5 231, , , ,0 160, , , ,5 138, , , ,5 442, , , ,0 316, , , ,5 246, , , ,0 170, , , ,5 147, , , ,5 461, , , ,0 329, , , ,5 256, , , ,0 177, , , ,5 154, , , ,5 472, , , ,0 337, , , ,5 262, , , ,0 182, , , ,5 157, , , ,5 479, , , ,0 342, , , ,5 266, , , ,0 184, , , ,5 160, , , ,5 438, , , ,0 313, , , ,5 243, , , ,0 168, , , ,5 146, , , ,5 439, , , ,0 314, , , ,5 244, , , ,0 169, , , ,5 146, , , ,5 598, , , ,0 427, , , ,5 332, , , ,0 230, , , ,5 199, , ,0 1.26
35 PN PN 1 MWA MFA Jmenovitá světlost Nominal diametr Jmenovitá světlost Nominal diametr Axiální posuv Axial movement Axiální tuhost Spring rate Efektivní průřez Efective area Stavební délka Overall lenght Přibližná hmotnost App. weight Stavební délka Overall lenght Přibližná hmotnost App. weight mm inch ± mm N/mm cm 2 mm kg mm kg ,0 510, , , ,5 306, , , ,0 219, , , ,5 170, , , ,0 139, , , ,0 548, , , ,5 329, , , ,0 235, , , ,5 183, , , ,0 149, , , ,0 585, , , ,5 351, , , ,0 251, , , ,5 195, , , ,0 160, , , ,0 622, , , ,5 373, , , ,0 267, , , ,5 207, , , ,0 170, , , ,0 697, , , ,5 418, , , ,0 299, , , ,5 232, , , ,0 190, , , ,0 772, , , ,5 463, , , ,0 331, , , ,5 257, , , ,0 211, , , ,0 847, , , ,5 508, , , ,0 363, , , ,5 282, , , ,0 231, , , ,0 922, , , ,5 553, , , ,0 395, , , ,5 307, , , ,0 251, , , ,0 997, , , ,5 598, , , ,0 427, , , ,5 332, , , ,0 272, , , , , , , ,5 643, , , ,0 459, , , ,5 357, , , ,0 292, , , , , , , ,5 688, , , ,0 492, , , ,5 382, , , ,0 313, , ,0 1.27
36 PN PN 1 MWA MFA Jmenovitá světlost Nominal diametr Jmenovitá světlost Nominal diametr Axiální posuv Axial movement Axiální tuhost Spring rate Efektivní průřez Efective area Stavební délka Overall lenght Přibližná hmotnost App. weight Stavební délka Overall lenght Přibližná hmotnost App. weight mm inch ± mm N/mm cm 2 mm kg mm kg , , , , ,5 733, , , ,0 524, , , ,5 407, , , ,0 333, , , , , , , ,5 949, , , ,0 678, , , ,5 527, , , ,0 431, , , , , , , , , , , ,0 717, , , ,5 557, , , ,0 456, , , , , , , , , , , ,0 756, , , ,5 588, , , ,0 481, , , , , , , , , , , ,0 795, , , ,5 618, , , ,0 506, , , , , , , , , ,0 834, , ,5 649, , ,0 531, , , , , , , , , , , ,5 832, , ,0 680, , , , , , , , , , , ,5 923, , ,0 755, , , , , , , , , , , , , , ,0 829, , , , , , , , , , , , , , ,0 904, ,0 1.28
37 PN 2,5 MWA MFA Jmenovitá světlost Nominal diametr Jmenovitá světlost Nominal diametr Axiální posuv Axial movement Axiální tuhost Spring rate Efektivní průřez Efective area Stavební délka Overall lenght Přibližná hmotnost App. weight Stavební délka Overall lenght Přibližná hmotnost App. weight mm inch ± mm N/mm cm 2 mm kg mm kg ,0 32, ,3 90 1, ,5 18, , , ,0 9, , , ,5 6, , , ¼ 6,0 31, ,4 90 2, ¼ 12,5 15, , , ¼ 25,0 8, , , ¼ 37,5 5, , , ½ 6,0 34, ,8 90 3, ½ 12,5 19, , , ½ 25,0 10, , , ½ 37,5 6, , , ,0 76, ,2 90 4, ,5 38, , , ,0 19, , , ,5 13, , , ½ 6,0 51, ,8 90 5, ½ 12,5 31, , , ½ 25,0 15, , , ½ 37,5 10, , , ,0 49, , , ,5 29, , , ,0 15, , , ,5 10, , , ,5 104, , , ,0 56, , , ,5 38, , , ,0 32, , , ,5 126, , , ,0 68, , , ,5 46, , , ,0 38, , , ,5 191, , , ,0 103, , , ,5 70, , , ,0 58, , , ,5 144, , , ,0 91, , , ,5 67, , , ,0 53, , , ,5 44, , , ,5 211, , , ,0 96, , , ,5 70, , , ,0 56, , , ,5 50, , , ,5 213, , , ,0 97, , , ,5 71, , , ,0 56, , , ,5 51, , ,0 1.29
38 PN 2,5 MWA MFA Jmenovitá světlost Nominal diametr Jmenovitá světlost Nominal diametr Axiální posuv Axial movement Axiální tuhost Spring rate Efektivní průřez Efective area Stavební délka Overall lengh Přibližná hmotnost App. weight Stavební délka Overall lenght Přibližná hmotnost App. weight mm inch ± mm N/mm cm 2 mm kg mm kg ,5 176, , , ,0 80, , , ,5 59, , , ,0 46, , , ,5 42, , , ,5 562, , , ,0 402, , , ,5 312, , , ,0 216, , , ,5 187, , , ,5 619, , , ,0 442, , , ,5 344, , , ,0 238, , , ,5 206, , , ,5 660, , , ,0 471, , , ,5 367, , , ,0 254, , , ,5 220, , , ,5 688, , , ,0 491, , , ,5 382, , , ,0 264, , , ,5 229, , , ,5 705, , , ,0 504, , , ,5 392, , , ,0 271, , , ,5 235, , , , , , , ,0 852, , , ,5 663, , , ,0 459, , , ,5 398, , , , , , , ,0 779, , , ,5 606, , , ,0 420, , , ,5 364, , , , , , , ,0 781, , , ,5 608, , , ,0 421, , , ,5 365, , , ,5 998, , , ,0 713, , , ,5 555, , , ,0 384, , , ,5 333, , ,0 1.30
39 PN 2,5 MWA MFA Jmenovitá světlost Nominal diametr Jmenovitá světlost Nominal diametr Axiální posuv Axial movement Axiální tuhost Spring rate Efektivní průřez Efective area Stavební délka Overall lenght Přibližná hmotnost App. weight Stavební délka Overall lenght Přibližná hmotnost App. weight mm inch ± mm N/mm cm 2 mm kg mm kg , , , , ,5 612, , , ,0 437, , , S2 62,5 340, , , ,0 278, , , , , , , ,5 657, , , ,0 469, , , ,5 365, , , ,0 299, , , , , , , ,5 702, , , ,0 501, , , ,5 390, , , ,0 319, , , , , , , , , , , ,0 801, , , ,5 623, , , ,0 509, , , , , , , , , , , ,0 897, , , ,5 698, , , ,0 571, , , , , , , , , , , ,0 993, , , ,5 773, , , ,0 632, , , , , , , , , , , , , , , ,5 847, , , ,0 693, , , , , , , , , , , , , , , ,5 922, , , ,0 755, , , , , , , , , , , , , , , ,5 997, , , ,0 816, , , , , , , , , , , , , , , , , , , ,0 877, , ,0 1.31
