RTU jednotky. RTU jednotky. Miroslav Kocur Praha 2012

Rozměr: px
Začít zobrazení ze stránky:

Download "RTU jednotky. RTU jednotky. Miroslav Kocur Praha 2012"

Transkript

1

2

3 RTU jednotky Miroslav Kocur Praha 2012

4 RTU jednotky Miroslav Kocur Praha 2012

5 Obsah Kompaktní RTU jednotky stručný přehled, novinky v oblasti HW RTU7M M3ZQ-AI karta pro měření výkonů a signálů z převodníků veličin RTU7M SWITCH-5ETH karta s Ethernetovým Switchem ESP7 signalizační panel Modulární RTU jednotky pro velké systémy Připravujeme

6 RTU7.4/K/KL společné vlastnosti HW analogových vstupů dle konfigurace jednotky 20xDI, možno zapojit jako aktivní (buzení suchým kontaktem) nebo pasivní (buzení vnějším napětím 12 nebo 24V), LED indikace 5xDO, 1xpřepínací kontakt 5A/30V DC, 4xspínací kontakt 3A/30V DC Napájecí napětí 10-40V DC Integrovaný dobíječ a tester akumulátoru 12 nebo 24V, indikace stavu akumulátoru Interně jsou jednotky plně modulární Rozhraní RS-485 na základní desce, izolace Kontakt ON REL pro odpojení externí zátěže od dobíjeného akumulátoru (vypnutí při vybití záložního AKU) Externí a interní teplotní čidlo Čelní indikační LED panel (stavy RTU, stavy ochran) Montáž na DIN lištu nebo na panel pomocí příslušenství Rozsah pracovních teplot -20 až 55 C

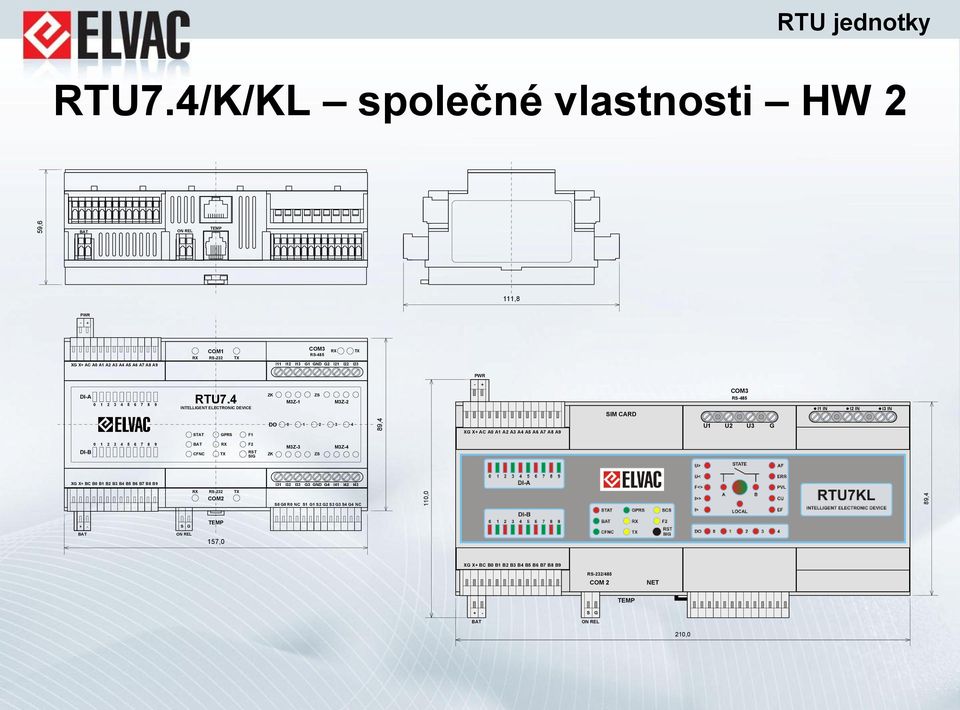

7 RTU7.4/K/KL společné vlastnosti HW 2 59,6 BAT ON REL TEMP 111,8 PWR - + RX COM1 RS-232 TX COM3 RS-485 RX TX XG X+ AC A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 I11 I12 I13 G1 GND G2 I21 I22 I23 PWR DI-A RTU7.4 INTELLIGENT ELECTRONIC DEVICE ZK M3Z-1 ZS M3Z SIM CARD COM3 RS-485 U1 U2 U3 U4 G I1 IN I2 IN I3 IN STAT GPRS F1 DO ,4 XG X+ AC A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 U1 U2 U3 G DI-B BAT CFNC RX TX F2 RST SIG ZK M3Z-3 ZS M3Z-4 XG X+ BC B0 B1 B2 B3 B4 B5 B6 B7 B8 B9 RX RS-232 COM2 TX I31 S0 I32 I33 G3 GND G4 I41 I42 I43 G0 R0 NC S1 G1 S2 G2 S3 G3 S4 G4 NC 110,0 DI-A RTU7 INTELLIGENT ELECTRONIC DEVICE STAT GPRS SCS U> U< F<> I>> I> A STATE LOCAL B AF ERR PVL CU EF 89,4 + - BAT S G ON REL TEMP 157,0 DI-B BAT CFNC RX TX F2 RST SIG DO XG X+ BC B0 B1 B2 B3 B4 B5 B6 B7 B8 B9 RS-232/485 COM 2 NET TEMP + - BAT S G ON REL 210,0

8 RTU7.4/K/KL společné vlastnosti - FW Digitální filtrace signálů a měření Dálkové ovládání DO Výpočet efektivních hodnot měřených signálů Výpočet dalších veličin (výkony, frekvence, ) z měřených signálů Dálkové nastavení všech parametrů Podle typu analogových vstupů (3U3I, 12I, ) různé ochranné a automatizační funkce Poruchové záznamy Podpora komunikačních protokolů IEC , IEC , IEC , Modbus, HioCom2 Uživatelské programování pomocí výrazů (logické a relační) Dálkový upgrage FW Funkce temperování / chlazení rozvaděče Řízení externího dobíječe AKU

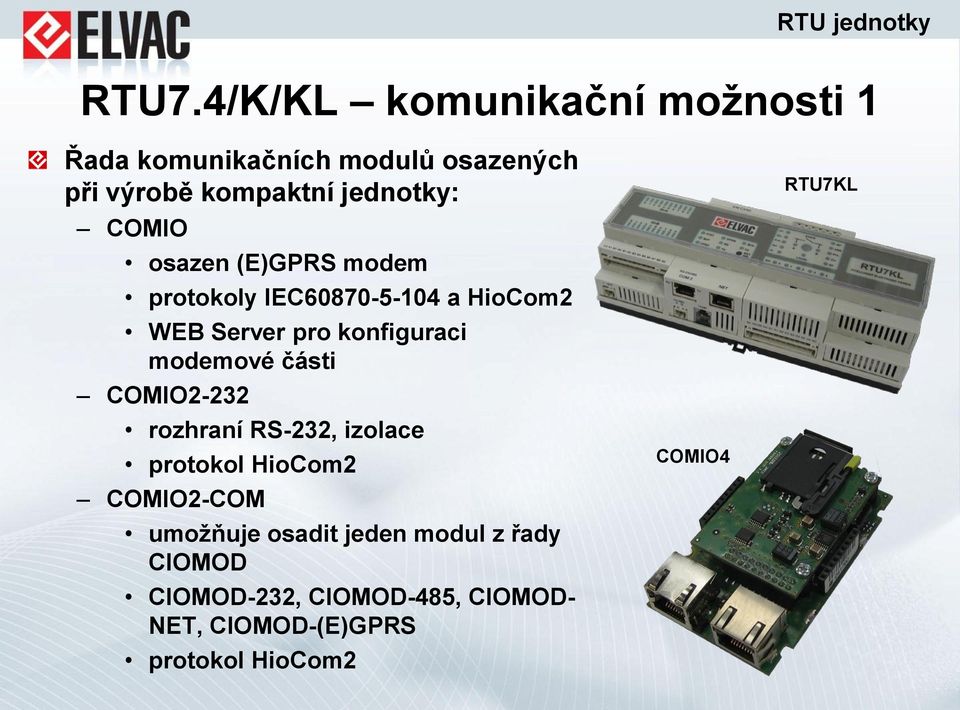

9 RTU7.4/K/KL komunikační možnosti 1 Řada komunikačních modulů osazených při výrobě kompaktní jednotky: COMIO osazen (E)GPRS modem protokoly IEC a HioCom2 WEB Server pro konfiguraci modemové části COMIO2-232 rozhraní RS-232, izolace protokol HioCom2 COMIO2-COM umožňuje osadit jeden modul z řady CIOMOD CIOMOD-232, CIOMOD-485, CIOMOD- NET, CIOMOD-(E)GPRS protokol HioCom2 COMIO4 RTU7KL

10 RTU7.4/K/KL komunikační možnosti 2 COMIO2-2MUX 2 komunikační rozhraní na modulu první umožňuje osadit jeden modul z řady CIOMOD protokoly dle modulu CIOMOD Typ modulu Fyzické rozhraní Komunikační protokol CIOMOD-232 RS-232 IEC nebo HioCom2 CIOMOD-485 RS-485 IEC nebo HioCom2 CIOMOD-NET Ethernet IEC , IEC nebo HioCom2 CIOMOD-GSM (E)GPRS modem HioCom2 druhé je pevné, izolované RS-232 s protokoly IEC nebo HioCom2

11 RTU7.4/K/KL komunikační možnosti 3 COMIO4 (datový koncentrátor) 3 komunikační rozhraní na modulu a 1 na základní desce jednotky první umožňuje osadit jeden modul z řady CIOMOD protokoly dle modulu CIOMOD Typ modulu Fyzické rozhraní Komunikační protokol CIOMOD-232 RS-232 IEC , IEC , DNP3, Modbus RTU, HioCom2 CIOMOD-485 RS-485 IEC , IEC , DNP3, Modbus RTU, HioCom2 CIOMOD-GSM3 (E)GPRS modem IEC , IEC , DNP3, Modus TCP, HioCom2 druhé je izolovaná linka RS-232/RS-485 (SW přepínání) s protokoly IEC , IEC , DNP3, Modbus RTU, HioCom2 třetí rozhraní je izolovaná linka RS-458 na základní desce s protokoly IEC , IEC , DNP3, Modbus RTU, HioCom2 čtvrté rozhraní Ethernet 10/100Mbps s podporou protokolů ARP, ICMP, IP (verze 4), DHCP (klient), UDP, TCP, na aplikační úrovni protokoly: IEC , IEC , DNP3, Modbus TCP, HioCom2, HTTP. WEB Server pro konfiguraci (LAN, GPRS)

12 RTU7.4/K/KL komunikační možnosti 4 SCADA - DŘS Hlavní IEC RTU7K/KL aplikace dispečerského řízení OZE - zálohovaná komunikace s DŘS (2x IEC ) - komunikace s externí ochranou (IEC ) - komunikace se snímači teploty a osvitu (Modbus) - dálková parametrizace (HioCom2) - lokální parametrizace (HioCom2) IEC HioCom2 IEC VPN RS-485 DISPEČINK IEC HioCom2 RTU7K/KL + COMIO4 LAN HioCom2 SCADA - DŘS Záložní RTU Uživatelské centrum - dálková parametrizace - zpracování poruchových záznamů MODBUS RTU RS-485 RTU Uživatelské centrum - lokální parametrizace - zpracování poruchových záznamů

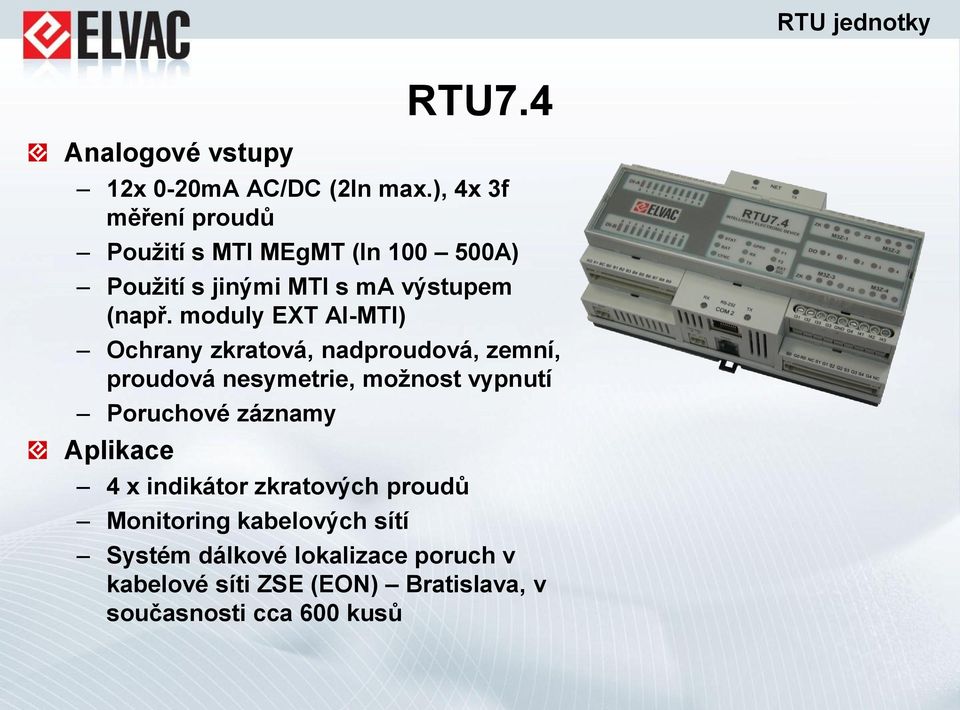

13 Analogové vstupy RTU7.4 12x 0-20mA AC/DC (2In max.), 4x 3f měření proudů Použití s MTI MEgMT (In A) Použití s jinými MTI s ma výstupem (např. moduly EXT AI-MTI) Ochrany zkratová, nadproudová, zemní, proudová nesymetrie, možnost vypnutí Poruchové záznamy Aplikace 4 x indikátor zkratových proudů Monitoring kabelových sítí Systém dálkové lokalizace poruch v kabelové síti ZSE (EON) Bratislava, v současnosti cca 600 kusů

14 RTU7.4 systém lokalizace poruch v ZSE RTU jednotky Rozvaděč - telemetrie RTU7.4 - záložní AKU - napájecí zdroj - externí modem CGU04 Kabelové koncovky a MTI 400A/20mA Záznam poruchy

15 Analogové vstupy Karta AI7-DOUS: 3xU pro kapacitní snímač 1xU 100V (1,2Un max.) 3xI 1A (4In max.) Karta AI6: RTU7K 3xU 10V, 100V (1,2Un max.), 230V (1,3Un max.) 3xI 20mA (4In max.) pro MTI s ma výstupem Izolace 2kV AC od jednotky, U a I vstupy mezi sebou Další měřicí rozsahy na požádání Poskytuje veškeré ochranné a automatizační funkce a poruchové záznamy jako jednotky řady RTU7M Aplikace DOÚS, měření na NN straně, na VN straně, měření P, Q, U, I, f Monitoring, dispečerské řízení OZE Ochrana pro OZE

16 Dispečerské měření na NN straně, EON, Rakůvka RTU7K Dispečerské měření na NN straně, EON, Stálky RTU jednotky

17 Analogové vstupy Napěťové 3x 100V (1,2Un max.) RTU7KL 3x 230V (1,3Un max.), fázová napětí Proudové 3x 1A (4In max.) 3x 5A (4In max.) Izolace 2kV AC od jednotky, U a I vstupy mezi sebou Poskytuje veškeré ochranné a automatizační funkce a poruchové záznamy jako jednotky řady RTU7M Další měřicí rozsahy na požádání Aplikace Měření na NN straně, na VN straně měření P, Q, U, I, f Monitoring, dispečerské řízení OZE Ochrana pro OZE Dispečerské měření P, Q, U, I a ovládání regulace pro BPS Chříč

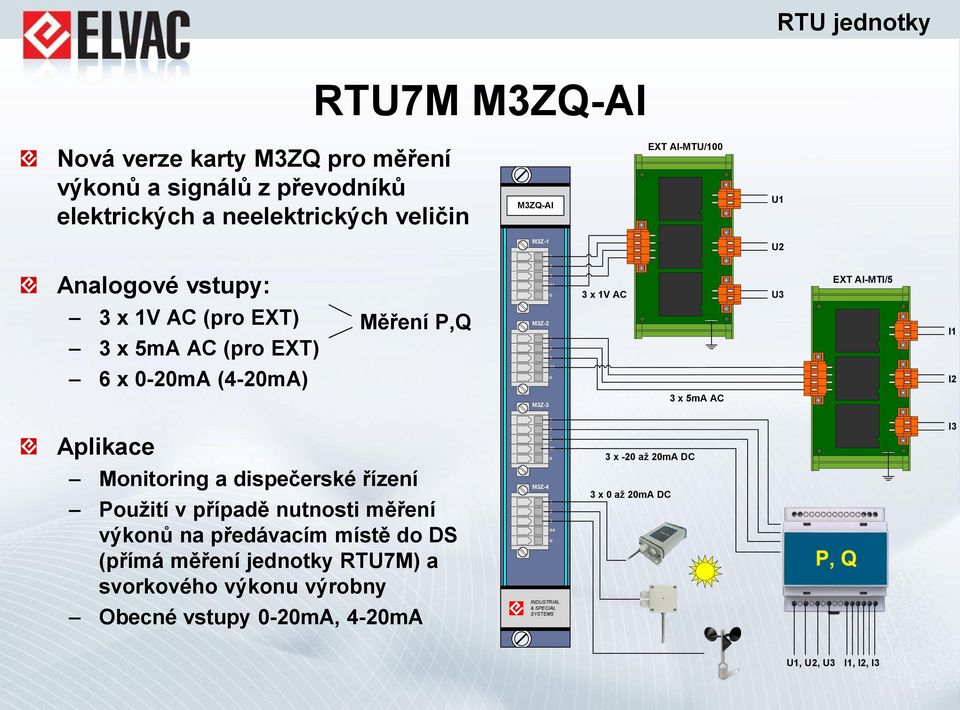

18 RTU7M M3ZQ-AI Nová verze karty M3ZQ pro měření výkonů a signálů z převodníků elektrických a neelektrických veličin M3ZQ-AI AI-I/20 EXT AI-MTU/100 U1 M3Z-1 1 U2 Analogové vstupy: 3 x 1V AC (pro EXT) 3 x 5mA AC (pro EXT) 6 x 0-20mA (4-20mA) Aplikace Měření P,Q Monitoring a dispečerské řízení Použití v případě nutnosti měření výkonů na předávacím místě do DS (přímá měření jednotky RTU7M) a svorkového výkonu výrobny Obecné vstupy 0-20mA, 4-20mA 2 3 G1 G M3Z G2 G 22 M3Z G3 42G M3Z G4 G INDUSTRIAL & SPECIAL SYSTEMS 3 x 1V AC 3 x 5mA AC 3 x -20 až 20mA DC 3 x 0 až 20mA DC U3 EXT AI-MTI/5 I1 I2 I3 U1, U2, U3 I1, I2, I3

19 RTU7M SWITCH-5ETH Karta pro RTU7M s Ethernetovým Switchem 5 portů 10/100Mbps Pro propojení více RTU nebo zařízení s Ethernet rozhraním k RTU Zásuvná karta do modulárního RTU odpadají problémy se zálohovaným napájením externího zařízení

20 ESP7 signalizační panel Použití s jednotkami RTU7M, RTU7.4/K/KL 22 signalizačních LED Komunikace s RTU jednotkou přes rozhraní RS-485 Napájení přímo s komunikačního portu jednotek RTU7M nebo 10 30V DC Uživatelské programování signalizace, plná podpora v Uživatelském centru, výrazy Stavy LED: blikání rychlé a pomalé, svit nebo zhasnutí na základě DI, VDI, DO, VDO, interních stavů jednotky Montáž do panelu Uživatelský popis LED

21 Modulární RTU pro velké systémy Nová vana se sběrnicí do zástavby 19 Systém s nepřímými (podřízenými) kartami Komunikační karta RTU7M COMIO-PC jako koncentrátor Ostatní vany jsou vybaveny rozhraním RS-485 (možno i Ethernet) Příklad aplikace: - Rozvodna Borimetchka, ČEZ Bulgaria - Náhrada systému TeleGyr - Komunikace hlavní Ethernet, záložní GPRS - 54 podřízených karet DI/DO/M3ZQ

22 RTU7K IPP Připravujeme 1 Cenově optimalizovaná jednotka typu IZP pro kabelové sítě 2 třífázová měření proudů (2xIZP), rozsahy 1A, 5A, 200mA rozsahy 1A, 5A, 200mA Ochranné funkce, poruchové záznamy 8xDI (16xDI), 4xDO (8xDO) v základní variantě (v rozšířené variantě) Komunikace 1xLAN, 1xRS-232/485, modem EGPRS, UMTS Napájení 230V, 110V, 10-40V DC Interní Li-Ion akumulátor na několik hodin provozu s dobíječem a diagnostikou Variantně dobíječ a tester Pb AKU Nízkopříkonový design Mechanické rozměry jako RTU7KL Dostupná koncem roku 2012

23 RTU7KL 2 Připravujeme 2 Cenově optimalizovaná jednotka typu RTU7KL Třífázová měření proudů a napětí Proudové rozsahy 1A, 5A, 200mA (pro ma MTI) Napěťové rozsahy 230V, 100V Ochranné funkce, poruchové záznamy 8xDI (16xDI), 4xDO (8xDO) v základní variantě (v rozšířené variantě) Komunikace 1xLAN, 1xRS-232/485, modem EGPRS, UMTS V rozšířené verzi komunikace 2xLAN, 2xRS-232/485, modem EGPRS, UMTS Napájení 230V, 110V, 10-40V DC Interní Li-Ion akumulátor na několik hodin provozu s dobíječem a diagnostikou Variantně dobíječ a tester Pb AKU Nízkopříkonový design Mechanické rozměry jako RTU7KL Dostupná koncem roku 2012

24 Připravujeme 3 ESP - signalizační panel s displejem a tlačítky

25 Těšíme se na spolupráci ELVAC IPC s.r.o. Hasičská 53, Ostrava-Hrabůvka Tel.: Fax:
