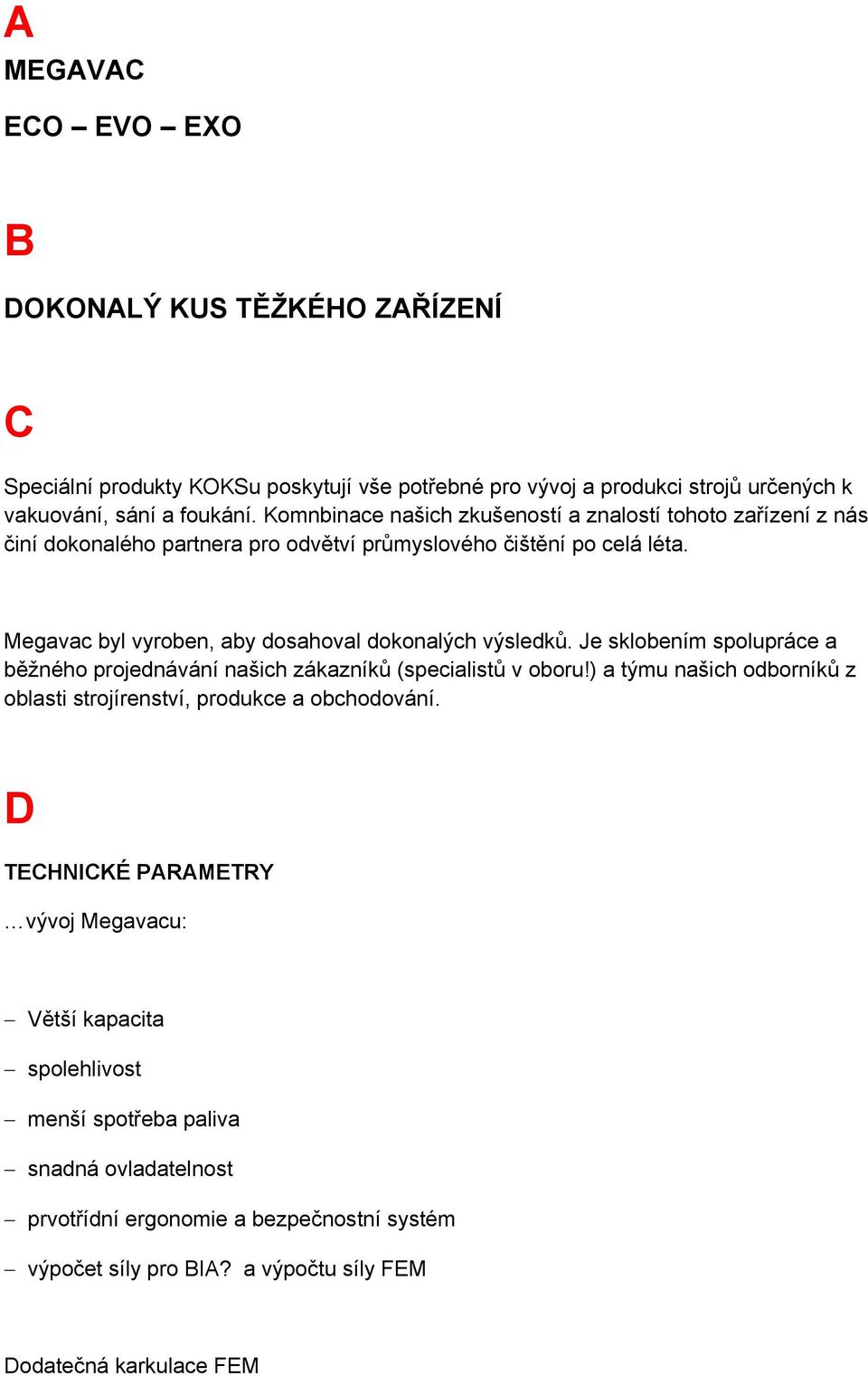

1 A MEGAVAC ECO EVO EXO B DOKONALÝ KUS TĚŽKÉHO ZAŘÍZENÍ C Speciální produkty KOKSu poskytují vše potřebné pro vývoj a produkci strojů určených k vakuování, sání a foukání. Komnbinace našich zkušeností a znalostí tohoto zařízení z nás činí dokonalého partnera pro odvětví průmyslového čištění po celá léta. Megavac byl vyroben, aby dosahoval dokonalých výsledků. Je sklobením spolupráce a běžného projednávání našich zákazníků (specialistů v oboru!) a týmu našich odborníků z oblasti strojírenství, produkce a obchodování. D TECHNICKÉ PARAMETRY vývoj Megavacu: Větší kapacita spolehlivost menší spotřeba paliva snadná ovladatelnost prvotřídní ergonomie a bezpečnostní systém výpočet síly pro BIA? a výpočtu síly FEM Dodatečná karkulace FEM

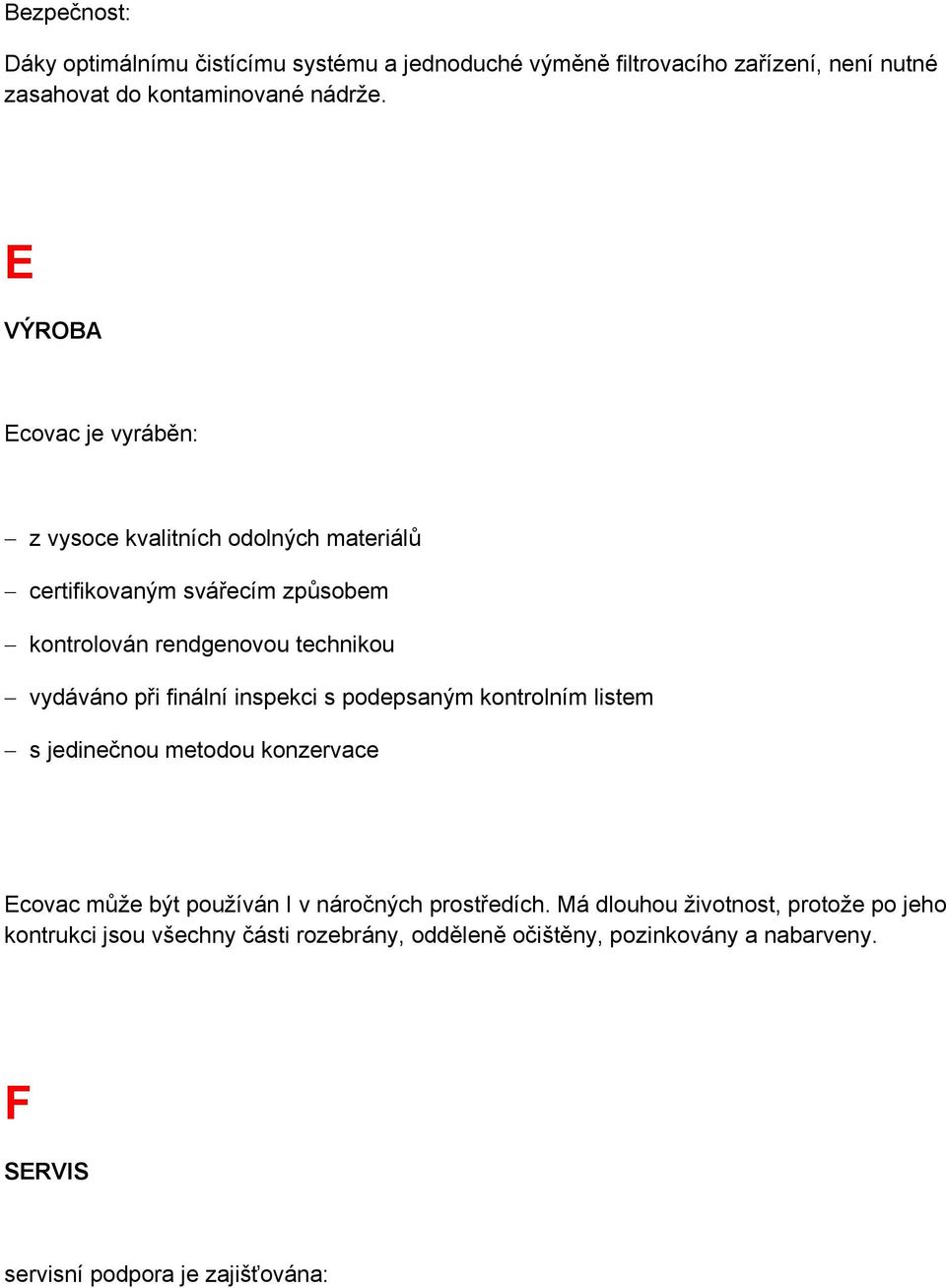

2 Bezpečnost: Dáky optimálnímu čistícímu systému a jednoduché výměně filtrovacího zařízení, není nutné zasahovat do kontaminované nádrže. E VÝROBA Ecovac je vyráběn: z vysoce kvalitních odolných materiálů certifikovaným svářecím způsobem kontrolován rendgenovou technikou vydáváno při finální inspekci s podepsaným kontrolním listem s jedinečnou metodou konzervace Ecovac může být používán I v náročných prostředích. Má dlouhou životnost, protože po jeho kontrukci jsou všechny části rozebrány, odděleně očištěny, pozinkovány a nabarveny. F SERVIS servisní podpora je zajišťována:

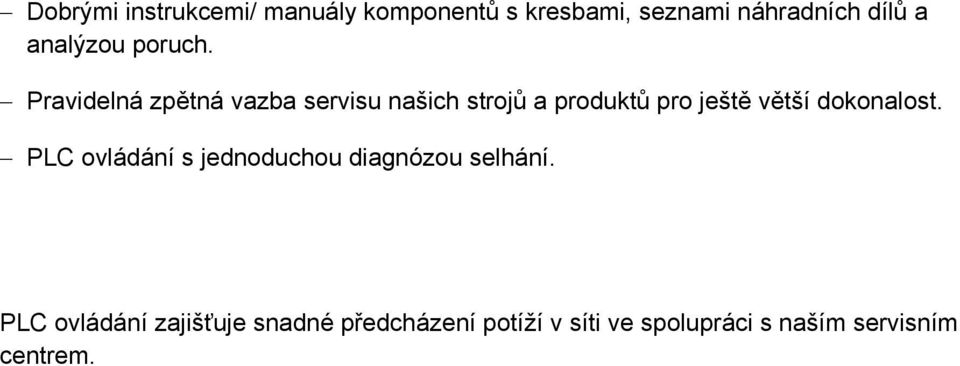

3 Dobrými instrukcemi/ manuály komponentů s kresbami, seznami náhradních dílů a analýzou poruch. Pravidelná zpětná vazba servisu našich strojů a produktů pro ještě větší dokonalost. PLC ovládání s jednoduchou diagnózou selhání. PLC ovládání zajišťuje snadné předcházení potíží v síti ve spolupráci s naším servisním centrem.

4 G KOKS MEGAVAC SERIES H Tyto řady se skládají z tří standardních typů: Ecovac eco, Ecovac evo a ecovac exo. Vozíky jsou shodné co do kvality, liší se v rozšiřujích balíčcích, které jsou sestaveny na základě vašich požadavků a průmyslového využití. I BEZSTAROSTNÉ SÁNÍ A TLAKOVÁNÍ Vozíky řady Koks ecovac jsou speciálně vyvinuty pro těžké průmyslové využití a v závislosti na vybraném modelu jsou vhodné pro zpracování tekutých a nebezpečných látek jako: sání a vyfukování suchých látek sání různých typů katalyzátorů sání chemických kapalin sání a foukání (střechového) štěrku sání a foukání různých prachů sání a foukání poletujícího popela sání různých kalů J MEGAVAC

5 Megavac je vybaven jedinečným rychlým vypouštěcím systémem skládajícím se z hladké filtrační komory a velkého vypouštěcího poklopu (kromě modelu Eco), který muže být obsluhován I zvenčí. Kryt filtru může být otevírán a zavírán hydraulicky. Zvláště pro práci s nebezpečnými a kontaminovanými látkami jsou určeny tyto typy: ADR, VLG a ATEX. Megavac Koks je vybaven krytem foukání pro vyfukování pevných látek. Až do mš/h síly foukání má Megavac velmi dobrou sací kapacitu, dokáže tedy zvládnout velké množství kapalin, suchých látek jako štěrk, písek atd. ve velmi krátkém čase. Váš prospěch bude časová a finanční úspora. K Hlavní parametry MEGAVACU Vakuová nádrž: 15,000 litrů Pumpa: kompletně vakuová, tří lalokový fukar řízený z přenosové krabice; 8040 m 3 /h; 95% vakua. Filtr: celkový povrch 46m2. Výklopný systém: velký výklopný úhel. Zadní dveře: hydraulicky otevirané detaily: kónický foukací kryt, bezpečnostní prvky

6 L MEGAVAC ECO Skvělý stroj pro každodenní využití ve výrobním průmyslu. Megavac eco je speciálně navržen pro sání a foukání písku, štěrku, oblázků a podobných látek správné míry a hmotnosti. M MEGAVAC EVO Skvělý stroj pro všechny hlavná průmyslové operace ve výrobním průmyslu. Megavac evo je vhodný pro sání všech druhů kalů a kapalim stejně jako sání a foukání písku štěrku, kamínků, prachu, cementu, poletujícího popelu a neadr látek. N MEGAVAC EXO Výtečná jednotka pro chemický a petrochemický průmysl a další významná průmyslová odvětví. Megavac exo je vhodný pro sání a foukání nebezpečných velkých produktu, sání nebezpečných kalů a kapalin, a také saní a foukání dalších věcí.

7 O MEGAVAC ECO Speciální funkce MEGAVAC 8000/ Eco tělo: vhodný pro sání a foukání suchých látek jako písek, poletavý popel, prach atd. Foukací kapacita 8,040 m3/h, 95% vakuování, 1,2 barů přetlak tichý (<80 db(a)) velký tlaková/vakuová nádrž s objemem 16m3, včetně prostoru pro filtr. Rám na filtr a velký porvch filtru 46 m2. Air Shock - čistící systém filtru. Samovypouštěcí zadní dveře s foukací jednotkou. Vhodný pro montáž na čtyř nápravový podvozek s motorem o síle 400 koní. Dělená převodovka v řídící linii náprav místo ventilační jednotky (?) Přihrádka na nářadí, spojovací přihrádka, háky na skladování hadice 8 palcové spojení na jedné straně. Filtr přichycený svorkami. Ovládací skříňka z nerezové oceli, vybavená druhým sklem. Lávka, schůdky a reklamní tabule. Plnění pomocí sání přes šachtu nahoře. Výměna pomocí sklápění nebo vzduchové výměny. Hydraulicky ovladatelný nárazník. Fotky:

8 kryt foukání. Fukar. Systém čištění filtru Air Schock

9 P MEGAVAC EVO Speciální funkce MEGAVAC 8000/ STAINLESS STEEL 304 Evo tělo: vhodný pro sání a foukání suchých látek jako písek, poletavý popel, kamínky, prach atd. Foukací kapacita 8,040 m3/h, 95% vakuování, 1,2 barů přetlak tichý (<80 db(a)) velký tlaková/vakuová nádrž s objemem 16m3, včetně prostoru pro filtr. Materiál: nerezová ocel AINSI 304. Rám na filtr a velký porvch filtru 46 m2. Air Shock - čistící systém filtru. Samovypouštěcí zadní dveře s foukací jednotkou. Vysoký výkon při výměně kontejnerů. Vhodný pro montáž na čtyř nápravový podvozek s motorem o síle 400 koní. Dělená převodovka v řídící linii náprav místo ventilační jednotky (?) Přihrádka na nářadí, spojovací přihrádka, háky na skladování hadice 8 palcové spojení na jedné straně s 6 palcovým kloubem. Ovládací skříňka z nerezové oceli, vybavená druhým sklem. Lávka, schůdky a reklamní tabule. Plnění pomocí sání přes šachtu nahoře. Výměna pomocí sklápění nebo vzduchové výměny. Filtr přichycený svorkami. Potažené sáčky filtru. Nerezové přihrádky filtru a filtrační desky.

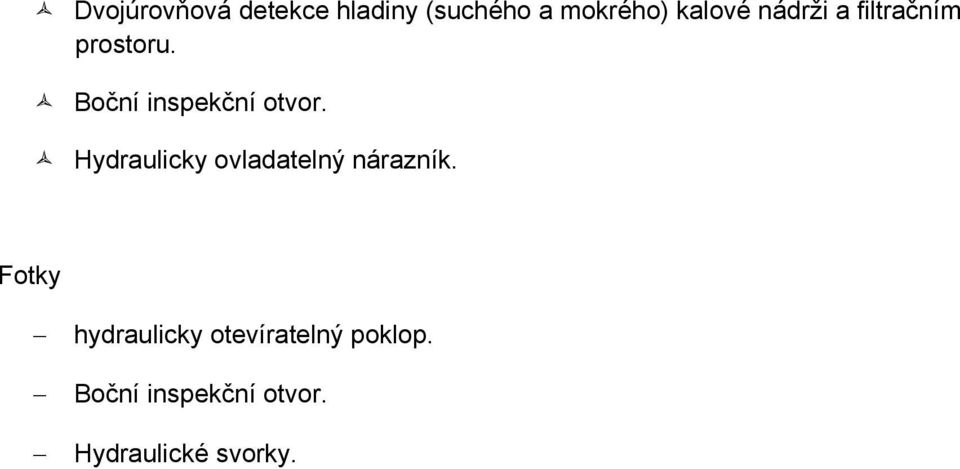

10 Dvojúrovňová detekce hladiny (suchého a mokrého) kalové nádrži a filtračním prostoru. Boční inspekční otvor. Hydraulicky ovladatelný nárazník. Fotky hydraulicky otevíratelný poklop. Boční inspekční otvor. Hydraulické svorky.

11 Q MEGAVAC EXO Speciální funkce MEGAVAC 8000 ADR/VLG/STAINLESS STEEL 304 Exo tělo: vhodný pro sání a foukání nebezpečných tekutých a suchých látek jako jsou kaly, písek, poletavý popel, kamínky, prach atd. Foukací kapacita 8,040 m3/h, 95% vakuování tichý (<80 db(a)) velký tlaková/vakuová nádrž s objemem 14m3, včetně prostoru pro filtr. Materiál: nerezová ocel AINSI 304. Rám na filtr a velký povrch filtru 46 m2. Air Shock - čistící systém filtru. Samovypouštěcí zadní dveře s foukací jednotkou. Vhodný pro montáž na čtyř nápravový podvozek s motorem o síle 400 koní. Dělená převodovka v řídící linii náprav místo ventilační jednotky (?) Přihrádka na nářadí, spojovací přihrádka, háky na skladování hadice 8 palcové spojení na jedné straně s 8 palcovým kloubem. Ovládací skříňka z nerezové oceli, vybavená druhým sklem. Lávka, schůdky a reklamní tabule. Plnění pomocí sání přes šachtu nahoře. Výměna pomocí sklápění nebo vzduchové výměny. Filtr přichycený svorkami. Potažené sáčky filtru. Nerezové přihrádky filtru a filtrační desky.

12 Dvojúrovňová detekce hladiny (suchého a mokrého) kalové nádrži a filtračním prostoru. Boční inspekční otvor. ADR/VLG tlak/vakuový systém nádrže D/NRW/0351 (T). Nebezpečí tříd 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, a 8. Ochranné rámy. Pneumatický zámek na nádrži a ventilech. ADR/VLG tlak/vakuový systém nádrže. Výbušný tlak 8,7 barů, podle nové směrnice ADR ADR/VGL poznávací značky ADR/VGR držák loga. Hasící přístroj 2x6kg v plastovém pouzdru. Dvojitá izolace kabelů. ADR/VLG závěrečná kontrola. Výpočty projektu. Tlaková zkouška. Dusíkové připojení. Rengen podélných a kulových svařovaných spojů. Tekutý kryt (?) Hydraulicky ovladatelný nárazník. Fotky: snadno odebíratelný kryt zadních dveří. Hydraulicky ovladatelný nárazník. Dvojúrovňový detekční přepínač.

13 R Mnoho možností souprav 1 Vysokotlaký balíček vysokotlaký systém sedlová nádrž z nerezové oceli 304, 1,000 litrů. HP pumpa Speck 50l/min, 120 barů, Naviják hadice, ručně ovladatelný. 2 Bezpečnostní souprava lávka na pravé straně těla. Hasící přístroje. Nouzové zastavení navijáku. Ovládání naklonění nádrže. Bezpečnostní zámek zadních dveří. Oprava příčného nosníku. 3 Bezpečnostní výbava SIR dvouruční ovládání zámku zadních dveří. Zemnící zařízení, včetně zemnícího drátu. Naviják zemnění. Kniha certifikátů, obsahující všechny dokumenty. Kontrola.

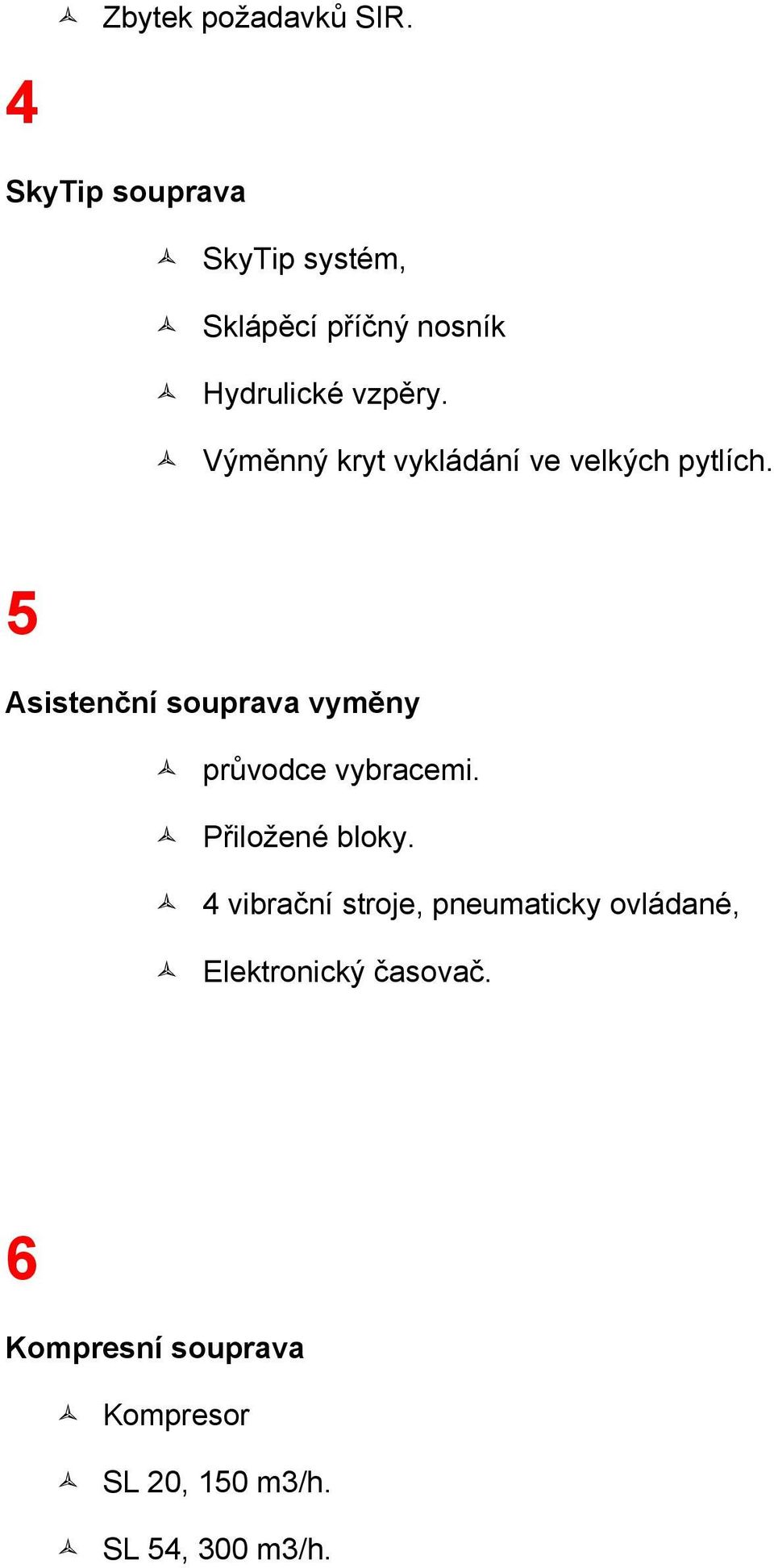

14 4 Zbytek požadavků SIR. SkyTip souprava SkyTip systém, Sklápěcí příčný nosník Hydrulické vzpěry. Výměnný kryt vykládání ve velkých pytlích. 5 Asistenční souprava vyměny průvodce vybracemi. Přiložené bloky. 4 vibrační stroje, pneumaticky ovládané, Elektronický časovač. 6 Kompresní souprava Kompresor SL 20, 150 m3/h. SL 54, 300 m3/h.

15 7 Tekutá spouprava Hydraulická část poklopu. Hydraulické nůžky na poklopu filtru. Potažené sáčky filtru. Nerezové regály filtru. Dvojúrovňový přepínač (mokro a sucho) boční průlez. 9 ADR tlaková/vakuová souprava ADR tlaková/vakuová nádrž D/NRW/0351 (T). Třídy nebezpečí 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, and 8. Ochranné rámy. Pneumatický zámek nádrže a ventilů. ADR/VLG tlakový/vakuový systém nádrže. Explozní tlak 8,7 barů, podle ADR směrnice (z ). ADR/VLG poznávací značky. ADR/VLG držák loga. Hasící přístroje 2x6kg v plastové přihrádce. Dvojitá izolace kabelů. ADR/VLG závěrečná kontrola. Výpočty projektového designu. Tlakový test. Dusíkové napojení. Rengen plošných a kulových svářených spojů.

16 Tekutý povrch. 11 Souprava zapezpečení výbuchů Zóna II Atex výkonu. Systém zapezpečení výbuchů. Ventilátor ATEX s kontrolou vibrací. Tlumiče ATEX zahrnující hasící přístroje (patentováno). Klapky ATEX za čerpadlem. Teplotní ochrana ATEX. Ochrana přetlaku a podtlaku ATEX. Spínače detekce hladiny ATEX. Analýza rizik. Požadováno také pro ADR/VLG třídy nebezpečí 3 a 9. Provedení norem: evropská směrnice 94/9/EC. NEN EN Teleskopické sání kompletně hydraulicky ovladatené. Hydraulicky otočné. Hydraulicky rozšířitelné, Průměr 8 palců.

17 10 Možnosti volby materiálu nerezových nádrží Nerezová ocel 304 místo CorTen oceli. Nerezová ocel 316 místo CorTen oceli. Nerezová ocel 316 místo nerezové oceli Bezpečnostní filtr Nerezový kryt s nerezovým polaminovaným filtrem, 150 mikronů. 13 MEGAVAC Series 14 All rights reserved. Copyright KOKS bv
