Obsah katalogu. RFSA-11B, jedna funkce, ON/OFF 3. RFSA-61B, šest funkcí, jeden kanál 3. RFSA-62B, šest funkcí, dva kanály 3

Transkript

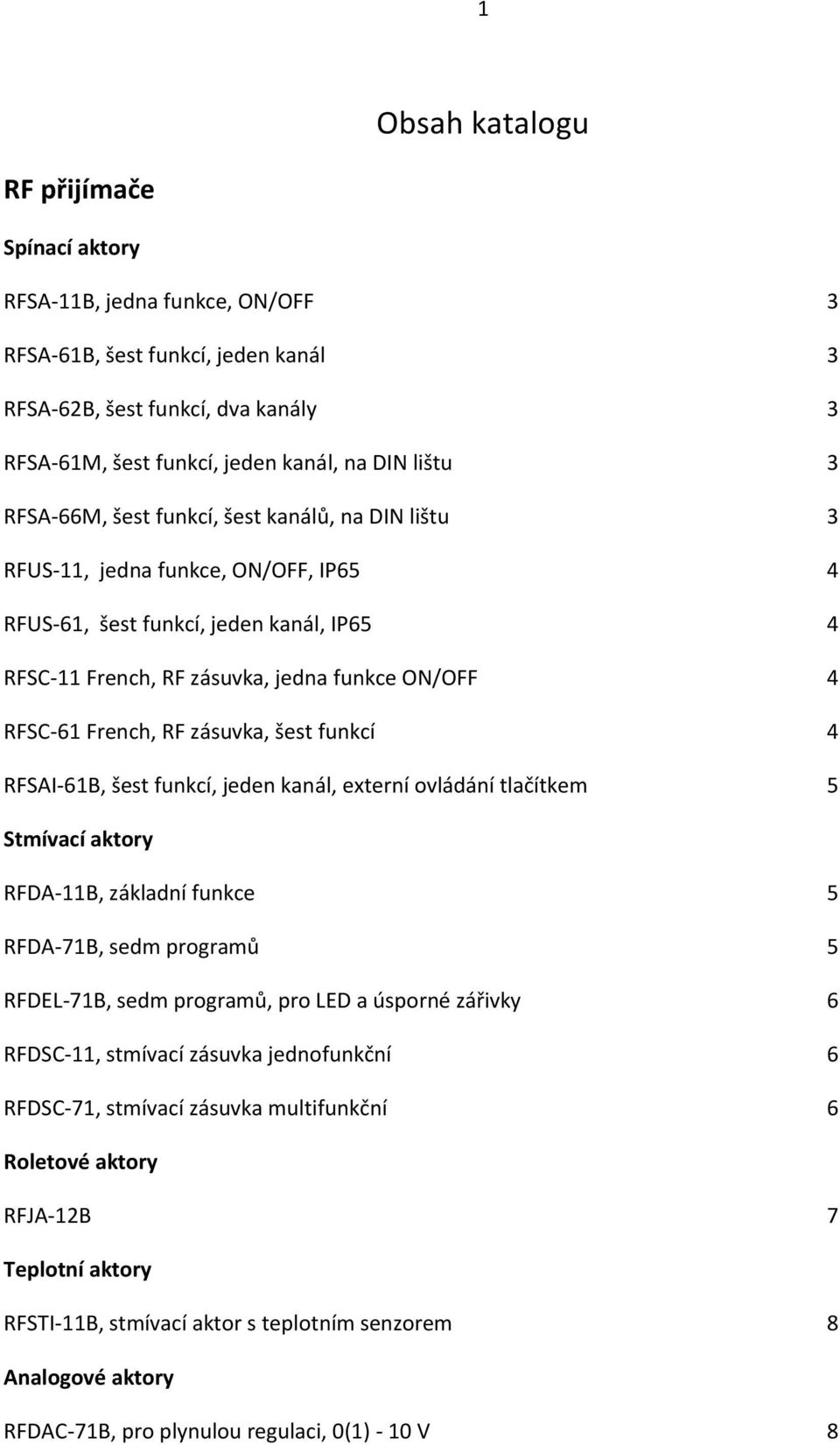

1 1 Obsah katalogu RF přijímače Spínací aktory RFSA-11B, jedna funkce, ON/OFF 3 RFSA-61B, šest funkcí, jeden kanál 3 RFSA-62B, šest funkcí, dva kanály 3 RFSA-61M, šest funkcí, jeden kanál, na DIN lištu 3 RFSA-66M, šest funkcí, šest kanálů, na DIN lištu 3 RFUS-11, jedna funkce, ON/OFF, IP65 4 RFUS-61, šest funkcí, jeden kanál, IP65 4 RFSC-11 French, RF zásuvka, jedna funkce ON/OFF 4 RFSC-61 French, RF zásuvka, šest funkcí 4 RFSAI-61B, šest funkcí, jeden kanál, externí ovládání tlačítkem 5 Stmívací aktory RFDA-11B, základní funkce 5 RFDA-71B, sedm programů 5 RFDEL-71B, sedm programů, pro LED a úsporné zářivky 6 RFDSC-11, stmívací zásuvka jednofunkční 6 RFDSC-71, stmívací zásuvka multifunkční 6 Roletové aktory RFJA-12B 7 Teplotní aktory RFSTI-11B, stmívací aktor s teplotním senzorem 8 Analogové aktory RFDAC-71B, pro plynulou regulaci, 0(1) - 10 V 8

2 2 RF Vysílače RF KEY, klíčenka 9 RFWB-20/G, nástěnný ovladač, 2 kanály 9 RFWB-40/G, nástěnný ovladač, 4 kanály 9 Mechanismus RF, nástěnný ovladač bez krytu a rámečku 10 RFIM-20B, univerzální vysílač, 2 kanály 11 RFIM-40B, univerzální vysílač, 4 kanály 11 RFSG-1M, vysílač na DIN lištu 12 RFRP-20 French, opakovač signálu 12 RFTC-10/G, digitální regulátor teploty, k jednotce RF Touch 13 RFTI-10B, RF teplotní senzor, k jednotce RF Touch 14 Příslušenství AN-E, externí anténa pro RFSA-61 a 66M přijímače 15 CR2032, Baterie lithiová, 3V 15 CR2477, Baterie lithiová, 3V 15 Kufr RF Control CZ 15 RF SETY Základní 16 Multifunkční 17 OASIS 17 Komplety RF Touch RF Touch/B a RF Touch/W 18

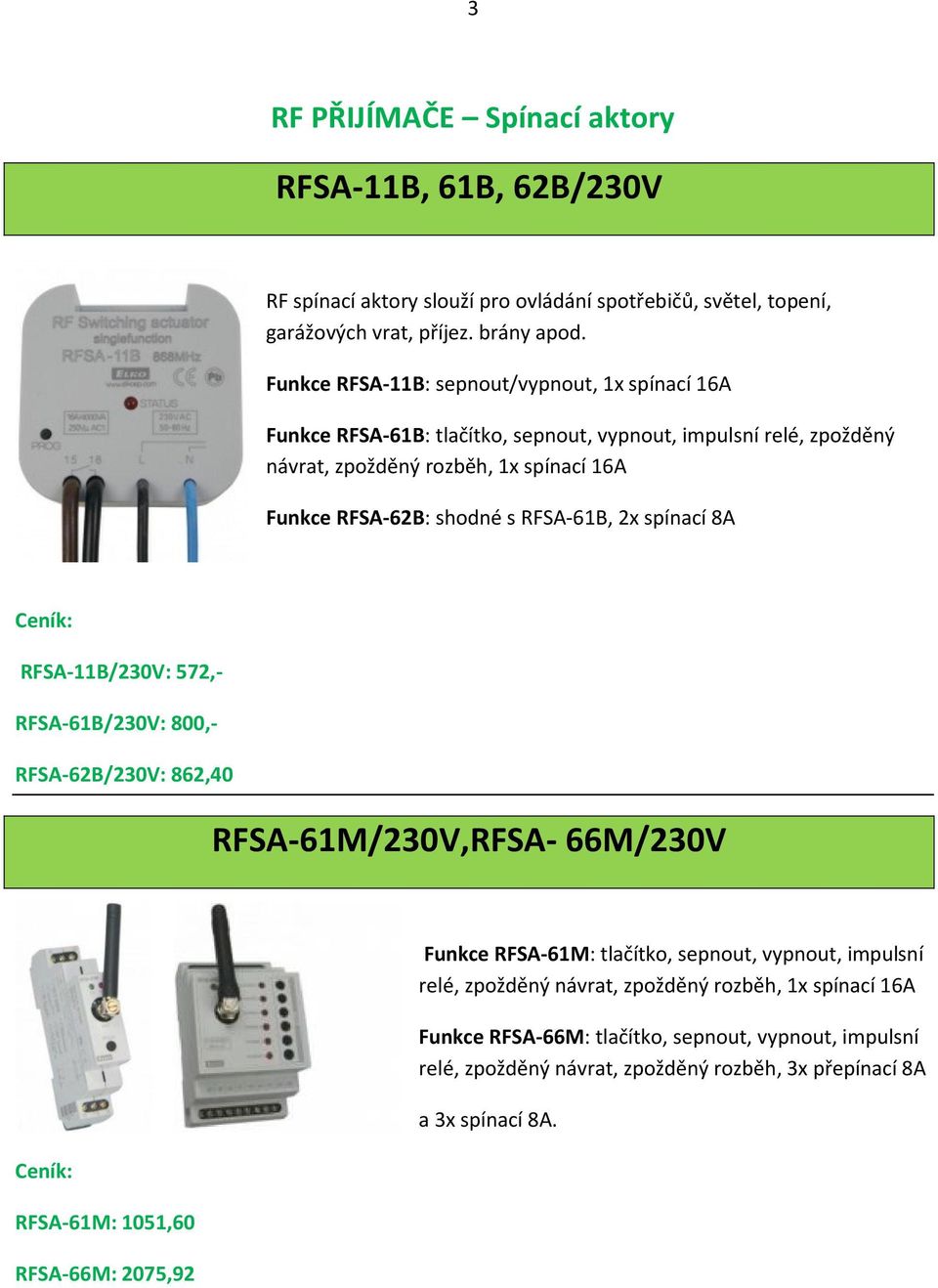

3 3 RF PŘIJÍMAČE Spínací aktory RFSA-11B, 61B, 62B/230V RF spínací aktory slouží pro ovládání spotřebičů, světel, topení, garážových vrat, příjez. brány apod. Funkce RFSA-11B: sepnout/vypnout, 1x spínací 16A Funkce RFSA-61B: tlačítko, sepnout, vypnout, impulsní relé, zpožděný návrat, zpožděný rozběh, 1x spínací 16A Funkce RFSA-62B: shodné s RFSA-61B, 2x spínací 8A Ceník: RFSA-11B/230V: 572,- RFSA-61B/230V: 800,- RFSA-62B/230V: 862,40 RFSA-61M/230V,RFSA- 66M/230V Ceník: RFSA-61M: 1051,60 RFSA-66M: 2075,92 Funkce RFSA-61M: tlačítko, sepnout, vypnout, impulsní relé, zpožděný návrat, zpožděný rozběh, 1x spínací 16A Funkce RFSA-66M: tlačítko, sepnout, vypnout, impulsní relé, zpožděný návrat, zpožděný rozběh, 3x přepínací 8A a 3x spínací 8A.

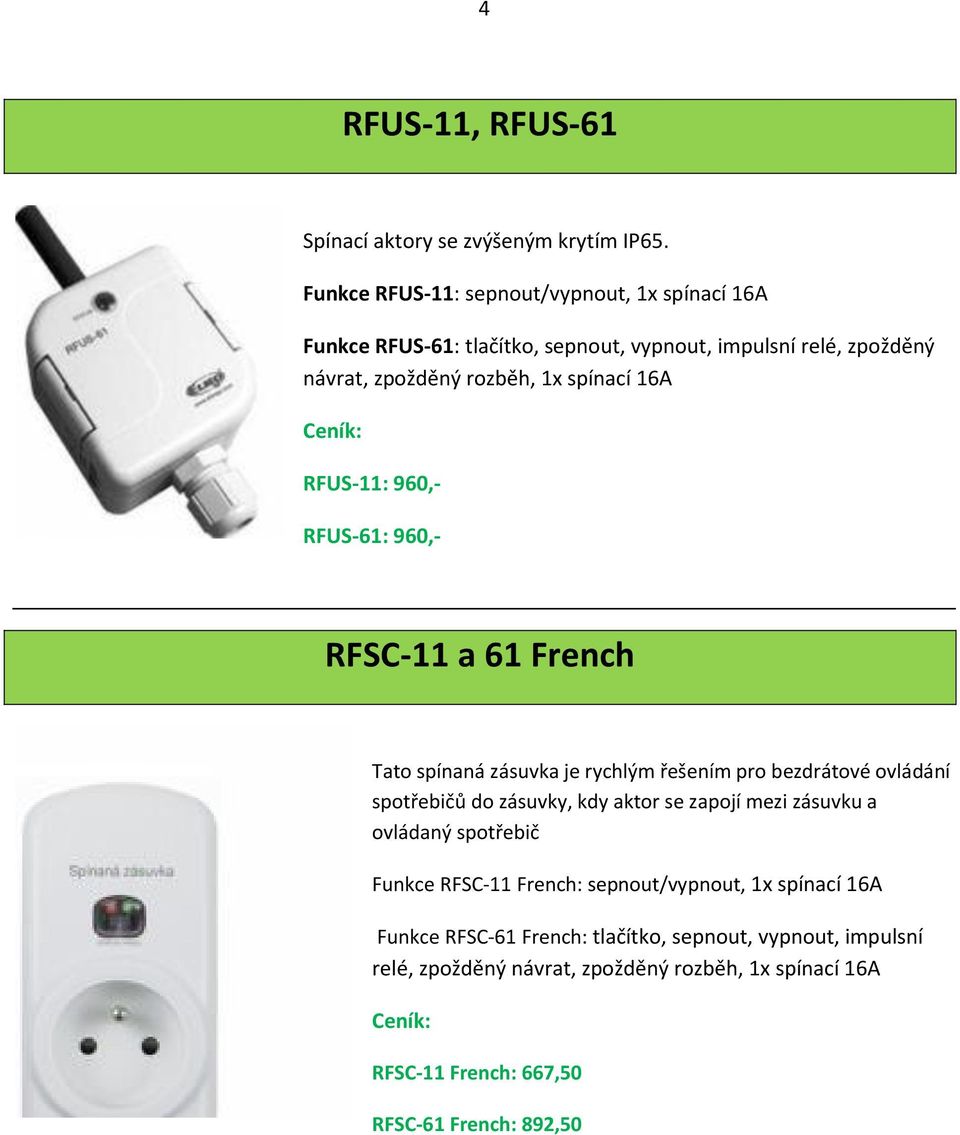

4 4 RFUS-11, RFUS-61 Spínací aktory se zvýšeným krytím IP65. Funkce RFUS-11: sepnout/vypnout, 1x spínací 16A Funkce RFUS-61: tlačítko, sepnout, vypnout, impulsní relé, zpožděný návrat, zpožděný rozběh, 1x spínací 16A Ceník: RFUS-11: 960,- RFUS-61: 960,- RFSC-11 a 61 French Tato spínaná zásuvka je rychlým řešením pro bezdrátové ovládání spotřebičů do zásuvky, kdy aktor se zapojí mezi zásuvku a ovládaný spotřebič Funkce RFSC-11 French: sepnout/vypnout, 1x spínací 16A Funkce RFSC-61 French: tlačítko, sepnout, vypnout, impulsní relé, zpožděný návrat, zpožděný rozběh, 1x spínací 16A Ceník: RFSC-11 French: 667,50 RFSC-61 French: 892,50

5 5 RFSAI-61B Funkce RFSAI-61B: tlačítko, sepnout, vypnout, impulsní relé, zpožděný návrat, zpožděný rozběh, 1x spínací 16A Vstup pro ovládání externím tlačítkem Cena: 944,- RF PŘIJÍMAČE Stmívací aktory RFDA-11B a RFDA-71B RFDA-11B: Stmívací RF aktor - základní, 250VA, pro R,L,C zátěže, Cena: 756,80 RFDA-71B: Stmívací RF aktor - 7 programů, 250VA, pro R,L,C zátěže, Cena: 1012,- multifunkční -6 světelných funkcí, funkce ON/OFF, možnost nastavení plynulého náběhu/doběhu světla (2 s až 30 min.) - jednoduché ovládání: krátký stisk spíná a vypíná světlo; dlouhý stisk umožňuje regulaci jasu - jeden aktor může být ovládan až ze 32 kanálů (1 kanál představuje 1 tlačítko na bezdrátovém vypínači, klíčence nebo jednotce RF Touch-W / B ) - elektronická nadproudová ochrana - vypne výstup při přetížení a zkratu - programování a manuální ovládání se provádí tlačítkem Prog - v provedení do instalační krabice (např. KU 68)

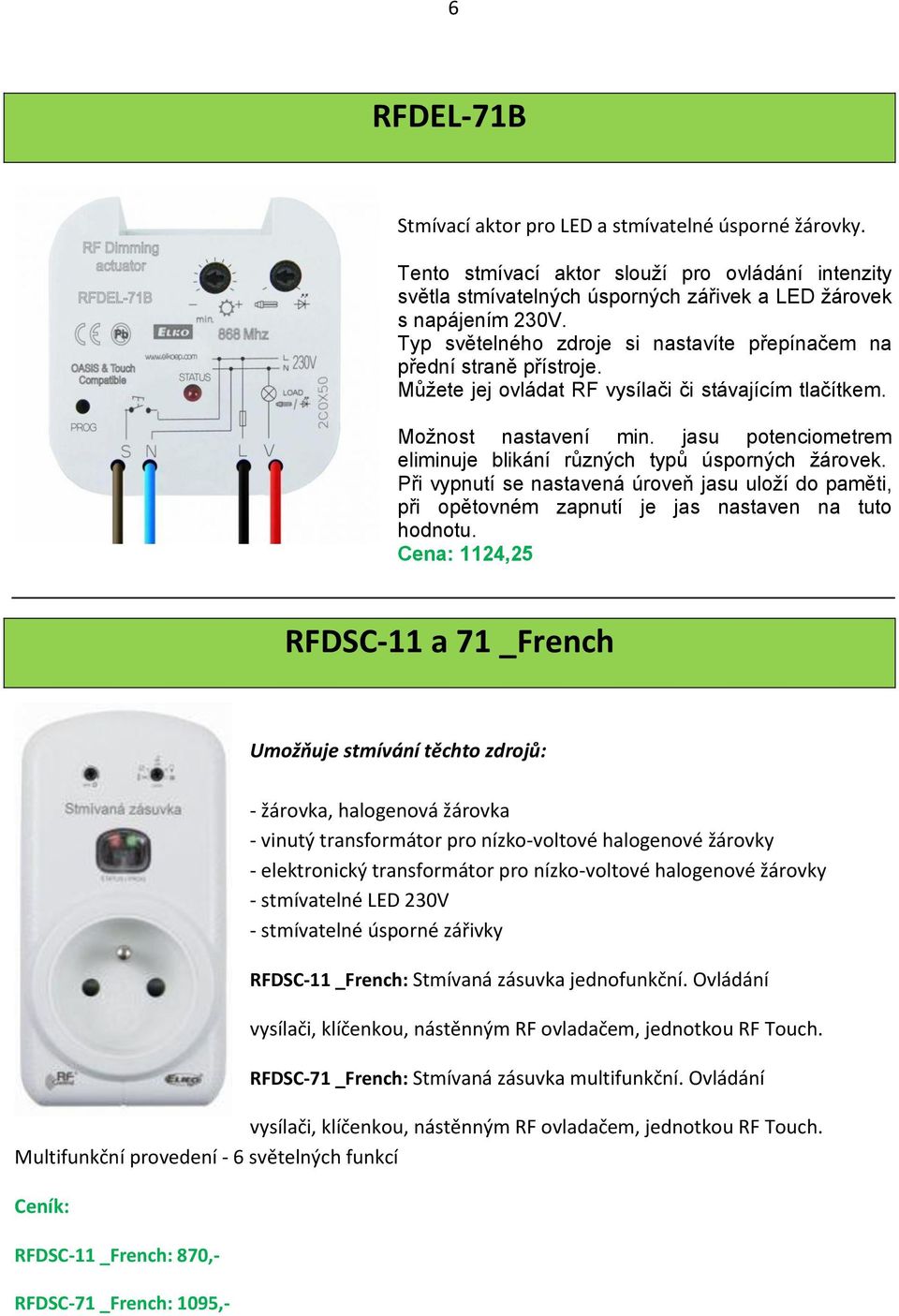

6 6 RFDEL-71B Stmívací aktor pro LED a stmívatelné úsporné žárovky. Tento stmívací aktor slouží pro ovládání intenzity světla stmívatelných úsporných zářivek a LED žárovek s napájením 230V. Typ světelného zdroje si nastavíte přepínačem na přední straně přístroje. Můžete jej ovládat RF vysílači či stávajícím tlačítkem. Možnost nastavení min. jasu potenciometrem eliminuje blikání různých typů úsporných žárovek. Při vypnutí se nastavená úroveň jasu uloží do paměti, při opětovném zapnutí je jas nastaven na tuto hodnotu. Cena: 1124,25 RFDSC-11 a 71 _French Umožňuje stmívání těchto zdrojů: - žárovka, halogenová žárovka - vinutý transformátor pro nízko-voltové halogenové žárovky - elektronický transformátor pro nízko-voltové halogenové žárovky - stmívatelné LED 230V - stmívatelné úsporné zářivky RFDSC-11 _French: Stmívaná zásuvka jednofunkční. Ovládání vysílači, klíčenkou, nástěnným RF ovladačem, jednotkou RF Touch. RFDSC-71 _French: Stmívaná zásuvka multifunkční. Ovládání vysílači, klíčenkou, nástěnným RF ovladačem, jednotkou RF Touch. Multifunkční provedení - 6 světelných funkcí Ceník: RFDSC-11 _French: 870,- RFDSC-71 _French: 1095,-

7 7 RF PŘIJÍMAČE Stmívací aktory RFJA-12B/ Roletový RF aktor, pro ovládání předok. žaluzií, garážových vrat apod. RFJA-12B/230 V: spíná elektrické pohony 230 V AC, které jsou řízeny ve dvou směrech a mají zabudovaný ochraný koncový spínač - časová funkce relé si zapamatuje dobu zatahování a vytahování rolet - RFJA-12B/24V DC: - slouží pro ovládání a řízení meziokenních a meziskelních žaluzií, které se ovládají změnou polarity bezpečného napětí v rozsahu V DC. - ovládá elektrické pohony 12-24V DC, se zabudovaným koncovým spínačem, kde směr je řízen změnou polarity - časová funkce, aktor si zapamatuje dobu zatahování a vytahování rolet - bezkontaktní bezhlučné spínání, vnitřní ochrana proti proudovému a tepelnému přetížení - jeden aktor může být ovládán až ze 32-kanálů (1 kanál představuje 1 tlačítko na bezdrátovém vypínači, - klíčence nebo jednotce RF Touch-W/RF Touch-B) - signalizace stavu přístroje LED diodou na předním panelu - programování a manuální ovládání se provádí tlačítkem Prog - pro montáž do instalační krabice (např.ku-68) nebo do nevodivých krytů pohonů jednotek - možnost přiřazení přijímačů k systému RF Control Ceník: RFJA-12B/230V: 1043,- RFJA-12B/12-24V DC: 1079,-

8 8 RF PŘIJÍMAČE Teplotní aktory RFSTI-11B Spínací RF aktor s teplotním senzorem, box - slouží k měření teploty a spínání topného okruhu. Spíná kotel, podlahové topení, klimatizaci, apod. - kombinovaná jednotka měří teplotu, zpracovává, odesílá do RF Touch a zároveň přijímá pokyn k sepnutí topného zařízení - při náhlé změně teploty vyšle neprodleně signal do RF Touch jednotky RFSTI-11B- v provedení do instalační krabice (KU-68) signalizace stavu přístroje LED diodou na předním panelu - možnost přiřazení přijímačů k systému RF Control - jednotka není podmíněna spínáním okruhu, ve kterém měří teplotu - spínací aktor s teplotním senzorem je určen pro přiřazení k jednotce RF Touch-W (RF Touch-B) - zabudovaný interní senzor, svorky pro připojeni externího senzoru Cena: 1169,- RF PŘIJÍMAČE Teplotní aktory RFDAC-71B/230V Analogový RF aktor pro plynulou regulaci, 0(1) - 10 V. Aktor je určen pro plynulou regulaci zařízení, které se ovládají analogovým spojitým napětím 0 (1) - 10 V jeho použití je vhodné především: - v kombinaci se stmívatelným předřadníkem ke stmívání zářivkových svítidel - k řízení ostatních výkonových stmívačů - k ovládání jiných regulátorů (termohlavice, ventily topení, větrání, apod.) Jednoduché ovládání: - krátký stisk tlačítka na vysílači sepne/vypne obvod spotřebiče a nastaví napětí analogového výstupu na poslední nastavenou hodnotu - dlouhý stisk umožňuje regulaci napětí analogového výstupu v rozmezí 0 (1) - 10 V jeden aktor může být ovládán až 32 kanály (1 kanál představuje 1 tlačítko na bezdrátovém vypínači, klíčence

9 9 nebo jednotce RF Touch tlačítkem Prog se provádí: - volba módu výstupního napětí 0-10 V (zelená LED) nebo 1-10 V (červená LED) - programování - manuální ovládání RFDAC-71B: multifunkční - 7 programovacích funkcí: 6 různých světelných funkcí, funkce ON/OFF EAN kód v provedení do instalační krabice (např. KU 68) INOVACE bezdrátových prvků systémů RF Control, které vzájemně umí komunikovat s prvky bezdrátového zabezpečovacího systému OASiS a ovládací dotykové jednotky RF Touch. Cena: 1043,- RF VYSÍLAČE RF KEY RF KEY/W: klíčenka bílá, až 4 kanály, Cena: 389,- RF KEY/B: klíčenka černá, až 4 kanály, Cena: 389,- Ovládání všech přijímačů RF Control. RFWB-20/G a RFWB-40/G RFWB-20/G: Nástěnný RF ovladač, 2 kanály, (komplet - bílá), Cena: 535,- RFWB-40/G: Nástěnný RF ovladač, 4 kanály, (komplet - bílá), Cena: 589,- Ovládání všech přijímačů RF Control.

10 10 Mechanismus RF 4037 a RF 4060 RF 4037: Přístroj k ovladači RFWB-20 G, Cena: 517,- RF 4060: Přístroj k ovladači RFWB-40 G, Cena: 571,- Výběr z odstínů krytů a rámečků Logus 90 Kryt Kryt Odstíny: TBR-bílá: 27,90 TBR-bílá: 29,70 TMF slon.kost: 27,90 TMF slon.kost: 29,70 TAL hliníková: 72,90 TAL hliníková: 76,50 TGE ledová: 72,90 TGE ledová: 76,50 TIS šedá: 72,90 TIS šedá: 76,50 TPE perleťová: 72,90 TPE perleťová: 76,50 Příklad objednání: 1. RF TPE Přístroj k ovladači RFWB-20 G, kryt perleťová. Výběr rámečku v katalogu Logus 90

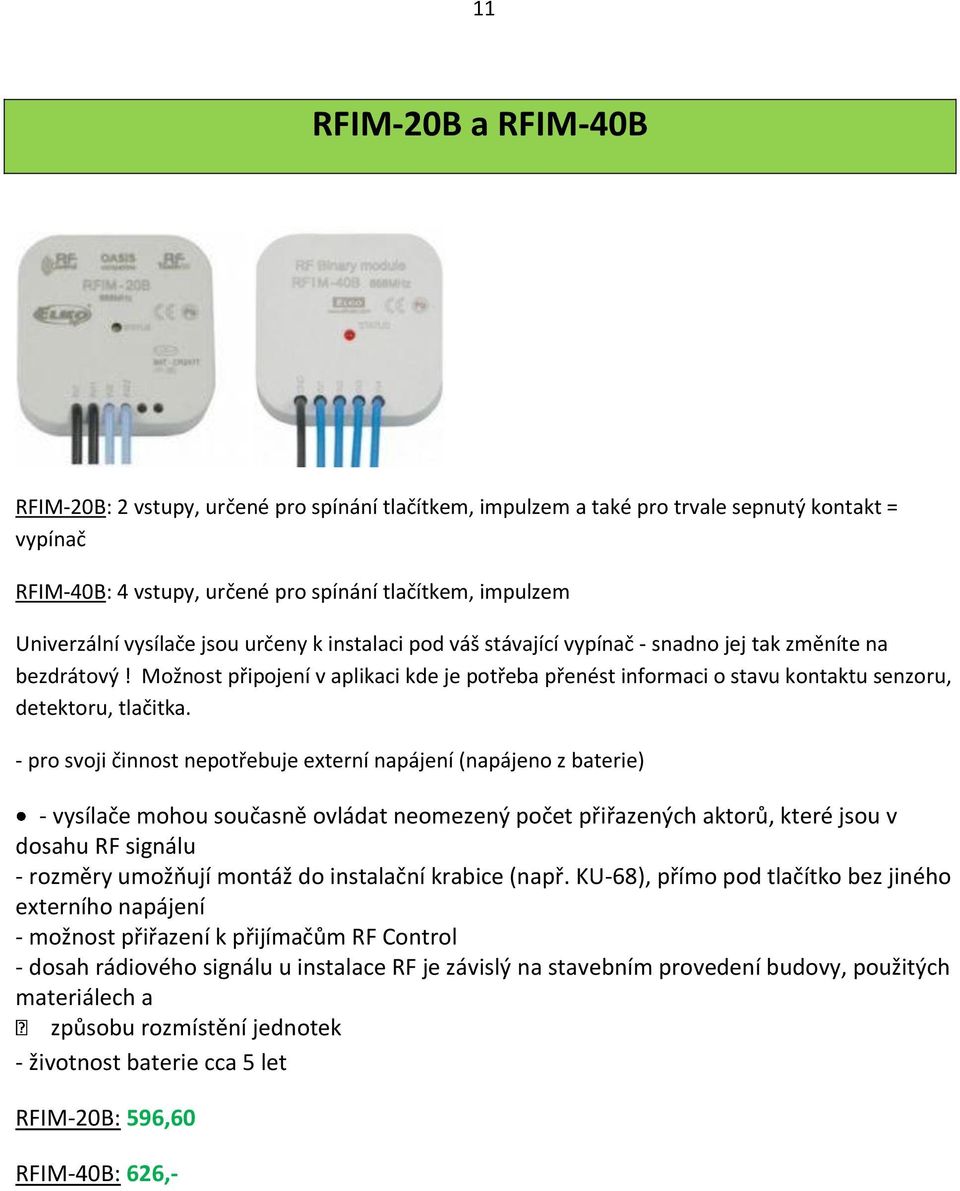

11 11 RFIM-20B a RFIM-40B RFIM-20B: 2 vstupy, určené pro spínání tlačítkem, impulzem a také pro trvale sepnutý kontakt = vypínač RFIM-40B: 4 vstupy, určené pro spínání tlačítkem, impulzem Univerzální vysílače jsou určeny k instalaci pod váš stávající vypínač - snadno jej tak změníte na bezdrátový! Možnost připojení v aplikaci kde je potřeba přenést informaci o stavu kontaktu senzoru, detektoru, tlačitka. - pro svoji činnost nepotřebuje externí napájení (napájeno z baterie) - vysílače mohou současně ovládat neomezený počet přiřazených aktorů, které jsou v dosahu RF signálu - rozměry umožňují montáž do instalační krabice (např. KU-68), přímo pod tlačítko bez jiného externího napájení - možnost přiřazení k přijímačům RF Control - dosah rádiového signálu u instalace RF je závislý na stavebním provedení budovy, použitých materiálech a způsobu rozmístění jednotek - životnost baterie cca 5 let RFIM-20B: 596,60 RFIM-40B: 626,-

12 12 RFSG-1M Vysílací RF modul, přenos povelu od zařízení. Při napájení do vstupu (AC/DC V) vysílá signál sepnout, při přerušení vysílá signál vypnout. Napájecí napětí: AC 230V Je vhodný zejména pro: - spínání HDO (nízký / vysoký tarif) - bezdrátový přenos spínání spotřebičů a el. zařízení Cena: 1079,- RFRP-20 French Opakovač signálu. - slouží ke zvýšení dosahu mezi vysílačem a přijímačem až o 200 metrů - je určen pro přenos signálu až k 20-ti aktorům snadná instalace - zasunutí do zásuvky, funkce průchozí zásuvky zůstane zachovaná napájecí napětí V AC indikace: zelená LED: napájecí napětí červená LED: aktivní stav (přijímaní a vysílání RF signálu) programování se provádí tlačítkem frekvence 868 MHz provedení French, Schuko, British Cena: 880,-

13 13 RFTC-10/G komplet, bílá Digitální RF regulátor teploty (komplet - stroj+kryt+rámeček/bílá) Regulátor teploty lze použít dvěma způsoby: - s jednotkou RF Touch slouží pro dočasnou korekci teploty ( +/- 10 C ) v průběhu nastaveného programu v jednotce RF Touch - s multifunkčními spínacími aktory RFSA-6x slouží pro nastavení teploty a následné sepnutí připojeného zařizeni - teplota je snímána vestavěným senzorem - změna teploty se provádí tlačítky ^/ν a je zobrazena na podsvíceném LCD displeji Zobrazení displeje: - naměřená teplota - sepnutí topného okruhu (topí / netopí - jen při spárování s aktory RFSA-6x) - doplňkové (síla signálu, stav baterie) - regulátor je napájen: baterie - 2 x AAA1.5 V - plocha zadní strana přístroje jej umožňuje umístit kdekoliv v prostoru, kde chcete měřit teplotu - design rámečků LOGUS90 - nabízí luxusní provedení (sklo, dřevo, kamen, kov) s možností umístění do vícenásobných rámečků Cena: 1350,-

14 14 RFTI-10B /3V baterie Teplotní RF senzor s napájením na baterie Slouží jako snímač teploty pro jednotky RF Touch-W, RF Touch-B - obsahuje interní senzor pro měření okolní teploty a svorku pro připojení externího senzoru pro měření teploty venkovních prostor, podlah, atd. - možnost využití obou senzorů současně - pro svoji činnost nepotřebuje externí napájení (napájeno z baterie), proto je vhodný také pro bezpečné měření teploty vody (např.: v bazénech) - indikace přenosu RF signálu LED diodou - rozměry umožňují montáž do instalační krabice (např. KU-68) bez jiného externího napájení - možnost přiřazení vysílače k ovládací jednotce RF Touch INOVACE bezdrátových prvků systémů RF Control, které vzájemně umí komunikovat s prvky bezdrátového zabezpečovacího systému OASiS a ovládací dotykové jednotky RF Touch. Odlišení od původních typů je provedeno značením "OASiS & Touch Compatible" na krabičce přístroje.!! Nová řada "OASiS & Touch Compatible" není kompatibilní s původními prvky RF!! Cena: 888,-

15 15 Příslušenství AN-E: externí anténa pro přijímače RFSA-61M a RFSA-66M. Cena: 167,20 Baterie lithiová CR2032. Cena: 10,- Baterie lithiová CR2477. Cena: 29,- Kufr RF Control CZ Součástí kufru RF Control CZ jsou: - RFSTI-11B - RFTI-10B - RFJA-12B/12V DC - RFDA-71B - RFSA-61B - RF Touch - RFWB-40 - JA-85P - JA-82M - RF Key - RF PIlot - RFTC-10/G - napájecí kabel Podrobné informace k jednotlivým výrobkům najdete v detailech každé položky zde na e-shopu. Cena: 12825,-

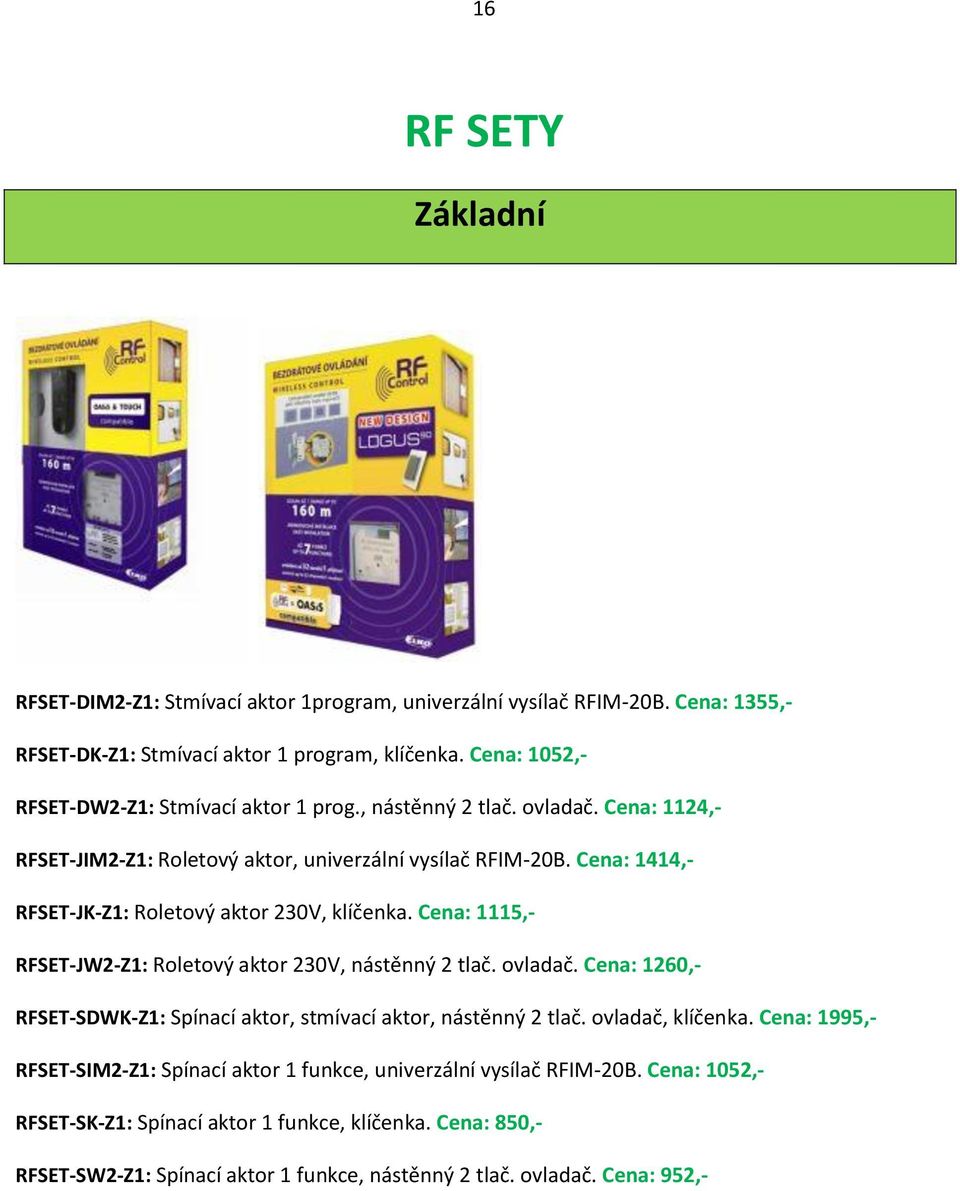

16 16 RF SETY Základní RFSET-DIM2-Z1: Stmívací aktor 1program, univerzální vysílač RFIM-20B. Cena: 1355,- RFSET-DK-Z1: Stmívací aktor 1 program, klíčenka. Cena: 1052,- RFSET-DW2-Z1: Stmívací aktor 1 prog., nástěnný 2 tlač. ovladač. Cena: 1124,- RFSET-JIM2-Z1: Roletový aktor, univerzální vysílač RFIM-20B. Cena: 1414,- RFSET-JK-Z1: Roletový aktor 230V, klíčenka. Cena: 1115,- RFSET-JW2-Z1: Roletový aktor 230V, nástěnný 2 tlač. ovladač. Cena: 1260,- RFSET-SDWK-Z1: Spínací aktor, stmívací aktor, nástěnný 2 tlač. ovladač, klíčenka. Cena: 1995,- RFSET-SIM2-Z1: Spínací aktor 1 funkce, univerzální vysílač RFIM-20B. Cena: 1052,- RFSET-SK-Z1: Spínací aktor 1 funkce, klíčenka. Cena: 850,- RFSET-SW2-Z1: Spínací aktor 1 funkce, nástěnný 2 tlač. ovladač. Cena: 952,-

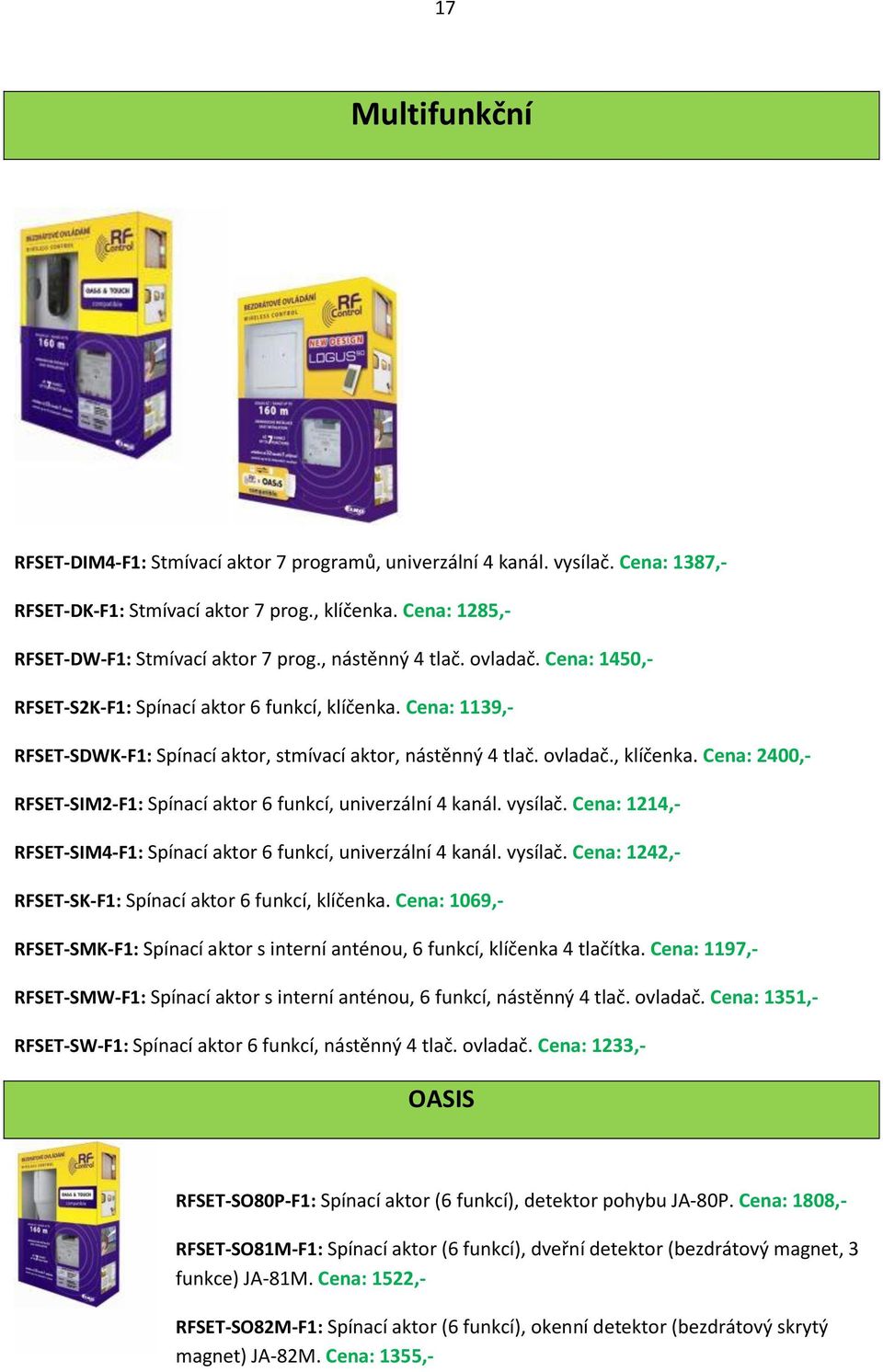

17 17 Multifunkční RFSET-DIM4-F1: Stmívací aktor 7 programů, univerzální 4 kanál. vysílač. Cena: 1387,- RFSET-DK-F1: Stmívací aktor 7 prog., klíčenka. Cena: 1285,- RFSET-DW-F1: Stmívací aktor 7 prog., nástěnný 4 tlač. ovladač. Cena: 1450,- RFSET-S2K-F1: Spínací aktor 6 funkcí, klíčenka. Cena: 1139,- RFSET-SDWK-F1: Spínací aktor, stmívací aktor, nástěnný 4 tlač. ovladač., klíčenka. Cena: 2400,- RFSET-SIM2-F1: Spínací aktor 6 funkcí, univerzální 4 kanál. vysílač. Cena: 1214,- RFSET-SIM4-F1: Spínací aktor 6 funkcí, univerzální 4 kanál. vysílač. Cena: 1242,- RFSET-SK-F1: Spínací aktor 6 funkcí, klíčenka. Cena: 1069,- RFSET-SMK-F1: Spínací aktor s interní anténou, 6 funkcí, klíčenka 4 tlačítka. Cena: 1197,- RFSET-SMW-F1: Spínací aktor s interní anténou, 6 funkcí, nástěnný 4 tlač. ovladač. Cena: 1351,- RFSET-SW-F1: Spínací aktor 6 funkcí, nástěnný 4 tlač. ovladač. Cena: 1233,- OASIS RFSET-SO80P-F1: Spínací aktor (6 funkcí), detektor pohybu JA-80P. Cena: 1808,- RFSET-SO81M-F1: Spínací aktor (6 funkcí), dveřní detektor (bezdrátový magnet, 3 funkce) JA-81M. Cena: 1522,- RFSET-SO82M-F1: Spínací aktor (6 funkcí), okenní detektor (bezdrátový skrytý magnet) JA-82M. Cena: 1355,-

18 18 Komplety RF Touch RF Touch/W, RF Touch/B Centrální dotyková jednotka pro montáž na povrch. Kompletace do 2 pracovních dnů! :bílý - rámeček, bílá - mezirámeček, bílá - zadní kryt) Ovládací dotyková jednotka bezdrátového systému RF Control umožňuje inteligentní řízení RF jednotek slouží k: - k centrálnímu ovládání všech jednotek z jednoho místa - k celkovému přehledu (vizualizaci) aktuálního stavu jednotek (spotřebičů/zařízení) funkce: - vysílá povely teplotním, spínacím, stmívacím a žaluziovým aktorům - přijímá povely od vysílačů, ovladačů a snímačů teploty - zpracovává programy pro topení a regulaci. dotykový 3.5 palcový barevný displej - žádná mechanická tlačítka. provedení: RF Touch-B: pro montáž do instalační krabice s napájecím napětím 230 V AC RF Touch-W: pro montáž na povrch s napájecím napětím ze zadní strany: V AC nebo z boční strany (přes jack konektor): 12 V DC. barevné kombinace RF Touch: rámečky RF Touch v základním plastovém provedení (bílá, černá, červená) a luxusním designu

19 19 LOGUS90 (sklo, kov - hliník, nikl, titan) mezirámečky bílá, tmavě šedá, metalický nástřik hliníková, perleťová, ledová, šedá. zadní kryt pro RF Touch-W - bílá, slonová kost, světle šedá, tmavě šedá RF Touch lze programovat s aktory označenými Oasis&Touch Compatible Cena RF Touch W bílá/bílá bílá: 5134,- Cena RF Touch B bílá/bílá bílá: 5092,-
