1 MIKROVLNNÝ DATOVÝ SPOJ AL10D ME POUŽITÍ REPASOVANÝCH ANTÉN Schválil : Ing. Pavel Moliš ALCOMA, spol. s r.o. Klukovice 313, Praha 5 ver. dok

2

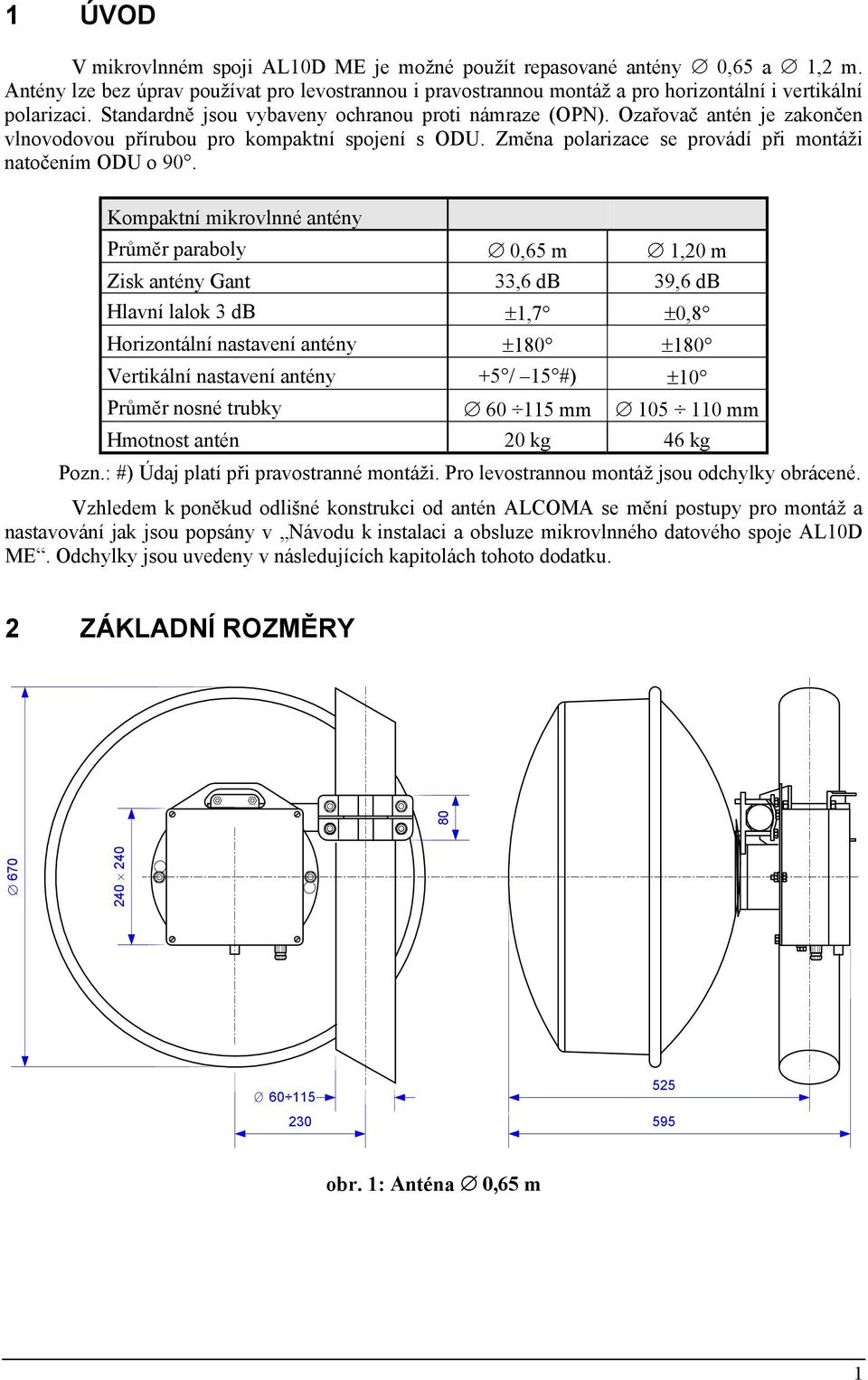

3 1 ÚVOD V mikrovlnném spoji AL10D ME je možné použít repasované antény 0,65 a 1,2 m. Antény lze bez úprav používat pro levostrannou i pravostrannou montáž a pro horizontální i vertikální polarizaci. Standardně jsou vybaveny ochranou proti námraze (OPN). Ozařovač antén je zakončen vlnovodovou přírubou pro kompaktní spojení s ODU. Změna polarizace se provádí při montáži natočením ODU o 90. Kompaktní mikrovlnné antény Průměr paraboly 0,65 m 1,20 m Zisk antény Gant 33,6 db 39,6 db Hlavní lalok 3 db ±1,7 ±0,8 Horizontální nastavení antény ±180 ±180 Vertikální nastavení antény +5 / 15 #) ±10 Průměr nosné trubky mm mm Hmotnost antén 20 kg 46 kg Pozn.: #) Údaj platí při pravostranné montáži. Pro levostrannou montáž jsou odchylky obrácené. Vzhledem k poněkud odlišné konstrukci od antén ALCOMA se mění postupy pro montáž a nastavování jak jsou popsány v Návodu k instalaci a obsluze mikrovlnného datového spoje AL10D ME. Odchylky jsou uvedeny v následujících kapitolách tohoto dodatku. 2 ZÁKLADNÍ ROZMĚRY obr. 1: Anténa 0,65 m 1

4 obr. 2: Anténa 1,20 m Pro snadnější vytahování parabolické antény 1,20 na stožár je tato anténa opatřena závěsným lanovým okem. Ucho na jednotce ODU je určeno pouze k manipulaci s ODU bez antény. 2

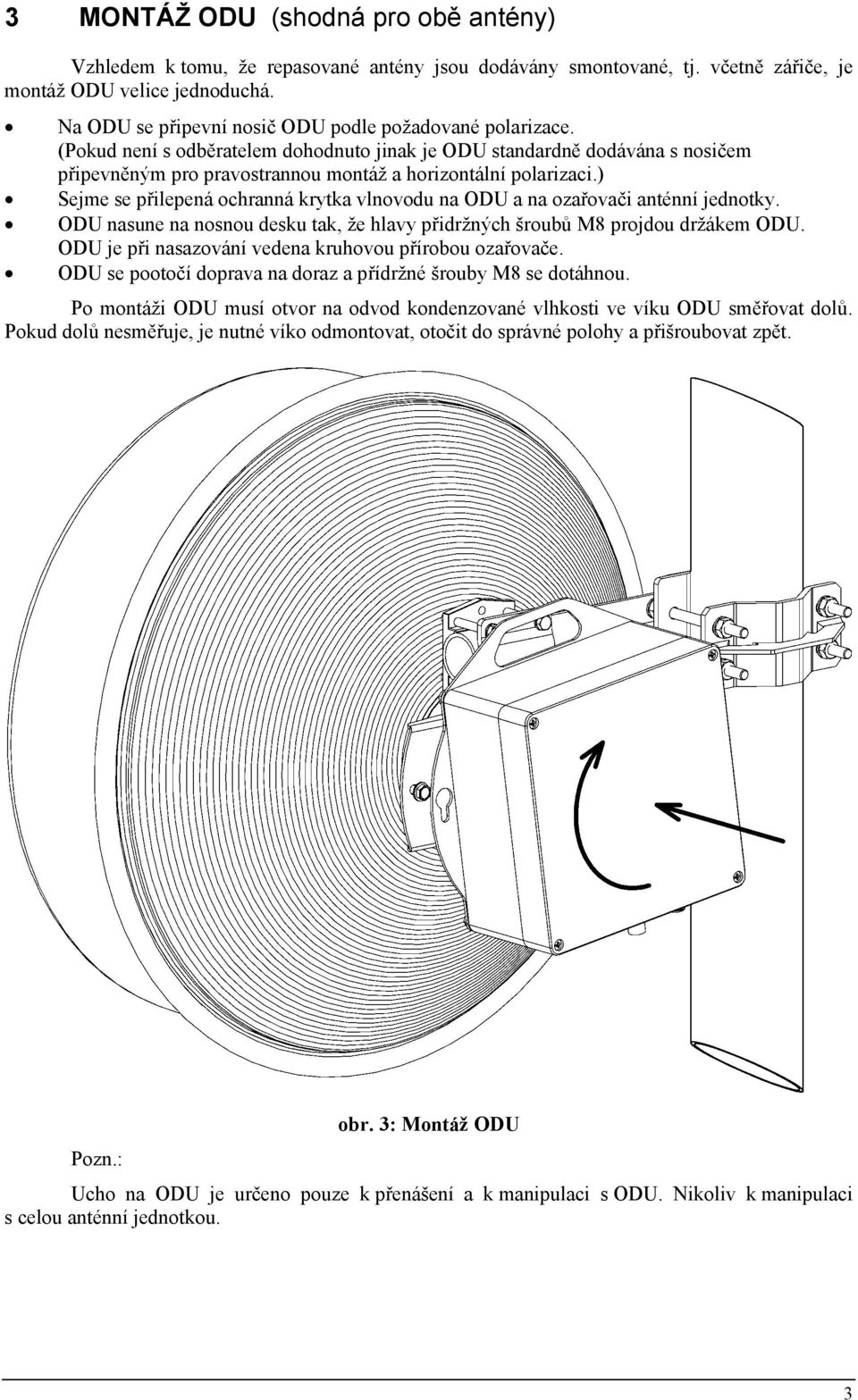

5 3 MONTÁŽ ODU (shodná pro obě antény) Vzhledem k tomu, že repasované antény jsou dodávány smontované, tj. včetně zářiče, je montáž ODU velice jednoduchá. Na ODU se připevní nosič ODU podle požadované polarizace. (Pokud není s odběratelem dohodnuto jinak je ODU standardně dodávána s nosičem připevněným pro pravostrannou montáž a horizontální polarizaci.) Sejme se přilepená ochranná krytka vlnovodu na ODU a na ozařovači anténní jednotky. ODU nasune na nosnou desku tak, že hlavy přidržných šroubů M8 projdou držákem ODU. ODU je při nasazování vedena kruhovou přírobou ozařovače. ODU se pootočí doprava na doraz a přídržné šrouby M8 se dotáhnou. Po montáži ODU musí otvor na odvod kondenzované vlhkosti ve víku ODU směřovat dolů. Pokud dolů nesměřuje, je nutné víko odmontovat, otočit do správné polohy a přišroubovat zpět. Pozn.: obr. 3: Montáž ODU Ucho na ODU je určeno pouze k přenášení a k manipulaci s ODU. Nikoliv k manipulaci s celou anténní jednotkou. 3

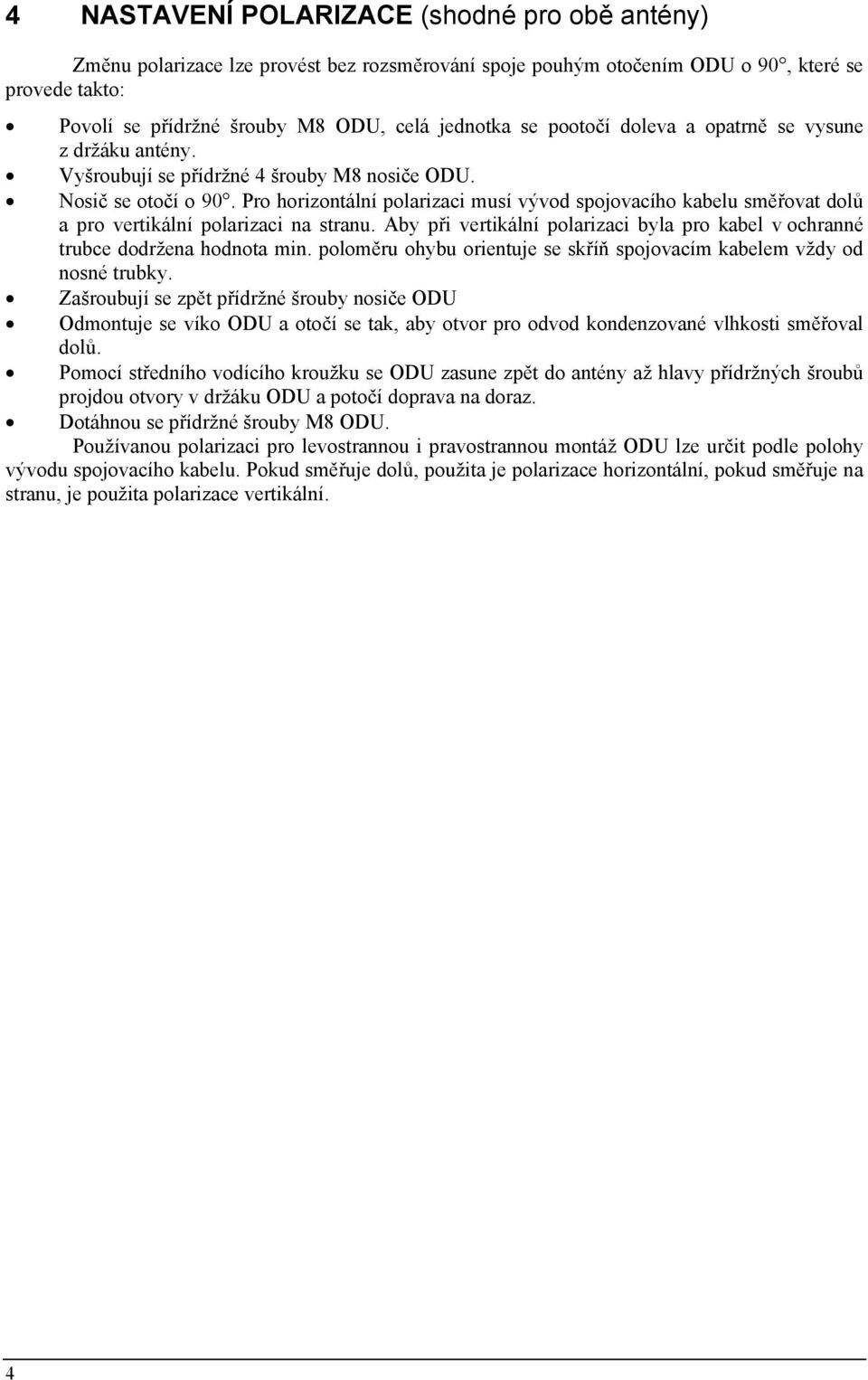

6 4 NASTAVENÍ POLARIZACE (shodné pro obě antény) Změnu polarizace lze provést bez rozsměrování spoje pouhým otočením ODU o 90, které se provede takto: Povolí se přídržné šrouby M8 ODU, celá jednotka se pootočí doleva a opatrně se vysune z držáku antény. Vyšroubují se přídržné 4 šrouby M8 nosiče ODU. Nosič se otočí o 90. Pro horizontální polarizaci musí vývod spojovacího kabelu směřovat dolů a pro vertikální polarizaci na stranu. Aby při vertikální polarizaci byla pro kabel v ochranné trubce dodržena hodnota min. poloměru ohybu orientuje se skříň spojovacím kabelem vždy od nosné trubky. Zašroubují se zpět přídržné šrouby nosiče ODU Odmontuje se víko ODU a otočí se tak, aby otvor pro odvod kondenzované vlhkosti směřoval dolů. Pomocí středního vodícího kroužku se ODU zasune zpět do antény až hlavy přídržných šroubů projdou otvory v držáku ODU a potočí doprava na doraz. Dotáhnou se přídržné šrouby M8 ODU. Používanou polarizaci pro levostrannou i pravostrannou montáž ODU lze určit podle polohy vývodu spojovacího kabelu. Pokud směřuje dolů, použita je polarizace horizontální, pokud směřuje na stranu, je použita polarizace vertikální. 4

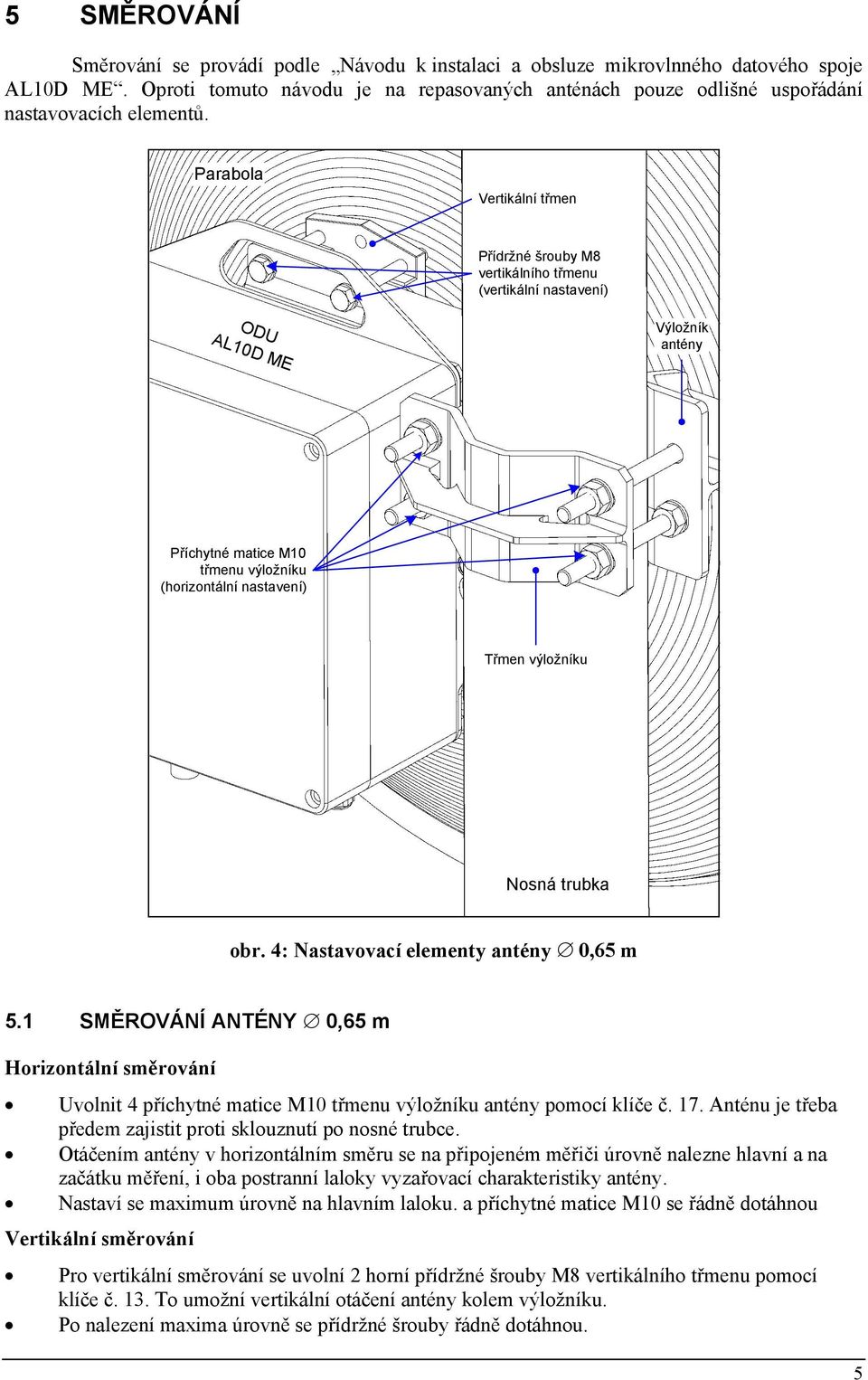

7 5 SMĚROVÁNÍ Směrování se provádí podle Návodu k instalaci a obsluze mikrovlnného datového spoje AL10D ME. Oproti tomuto návodu je na repasovaných anténách pouze odlišné uspořádání nastavovacích elementů. Parabola Vertikální třmen Přídržné šrouby M8 vertikálního třmenu (vertikální nastavení) ODU AL10D ME Výložník antény Příchytné matice M10 třmenu výložníku (horizontální nastavení) Třmen výložníku Nosná trubka obr. 4: Nastavovací elementy antény 0,65 m 5.1 SMĚROVÁNÍ ANTÉNY 0,65 m Horizontální směrování Uvolnit 4 příchytné matice M10 třmenu výložníku antény pomocí klíče č. 17. Anténu je třeba předem zajistit proti sklouznutí po nosné trubce. Otáčením antény v horizontálním směru se na připojeném měřiči úrovně nalezne hlavní a na začátku měření, i oba postranní laloky vyzařovací charakteristiky antény. Nastaví se maximum úrovně na hlavním laloku. a příchytné matice M10 se řádně dotáhnou Vertikální směrování Pro vertikální směrování se uvolní 2 horní přídržné šrouby M8 vertikálního třmenu pomocí klíče č. 13. To umožní vertikální otáčení antény kolem výložníku. Po nalezení maxima úrovně se přídržné šrouby řádně dotáhnou. 5

8 Nosná trubka Parabola Závěs paraboly Táhlo pro vertikální nastavení Výložník antény Matice M12 táhla pro vertikální nastavení 6 ks přídržných šroubů M10 příruby (jemné horizontální nastavení) Příruba výložníku Příhytné matice M12 třmenů (hrubé horizontální nastavení) Třmen výložníku obr. 5: Nastavovací elementy antény 1,20 m 5.2 SMĚROVÁNÍ ANTÉNY 1,20 m Horizontální směrování Pro hrubé nastavení v horizontálním směru je nutno klíčem č. 19 uvolnit 4 příchytné matice M12 na třmenu výložníku antény. Anténu je třeba předem zajistit proti sklouznutí po nosné trubce. Otáčením parabolické antény v horizontálním směru se na připojeném měřiči úrovně nalezne hlavní a na začátku měření, i oba postranní laloky vyzařovací charakteristiky antény. Nastaví se maximum úrovně na hlavním laloku. a příchytné matice M12 se řádně dotáhnou. Pro jemné nastavení v horizontálním směru je nutno klíčem č. 17 povolit 6 ks přídržných šroubů příruby na výložníku antény. To umožní přesné dostavení antény na maximální úroveň signálu, protože anténa 1,20 m má velmi úzký vyzařovací diagram. Po nalezení maxima úrovně se přídržné šrouby řádně dotáhnou. Vertikální směrování Při vertikálním směrování se postupným uvolňováním a dotahováním protilehlé matice M10 táhla pro vertikální nastavení klíčem č. 17 táhlo posunuje a ve vertikálním směru otáčí celou anténou v závěsu paraboly. Po nalezení maxima úrovně se matice řádně dotáhnou. 6

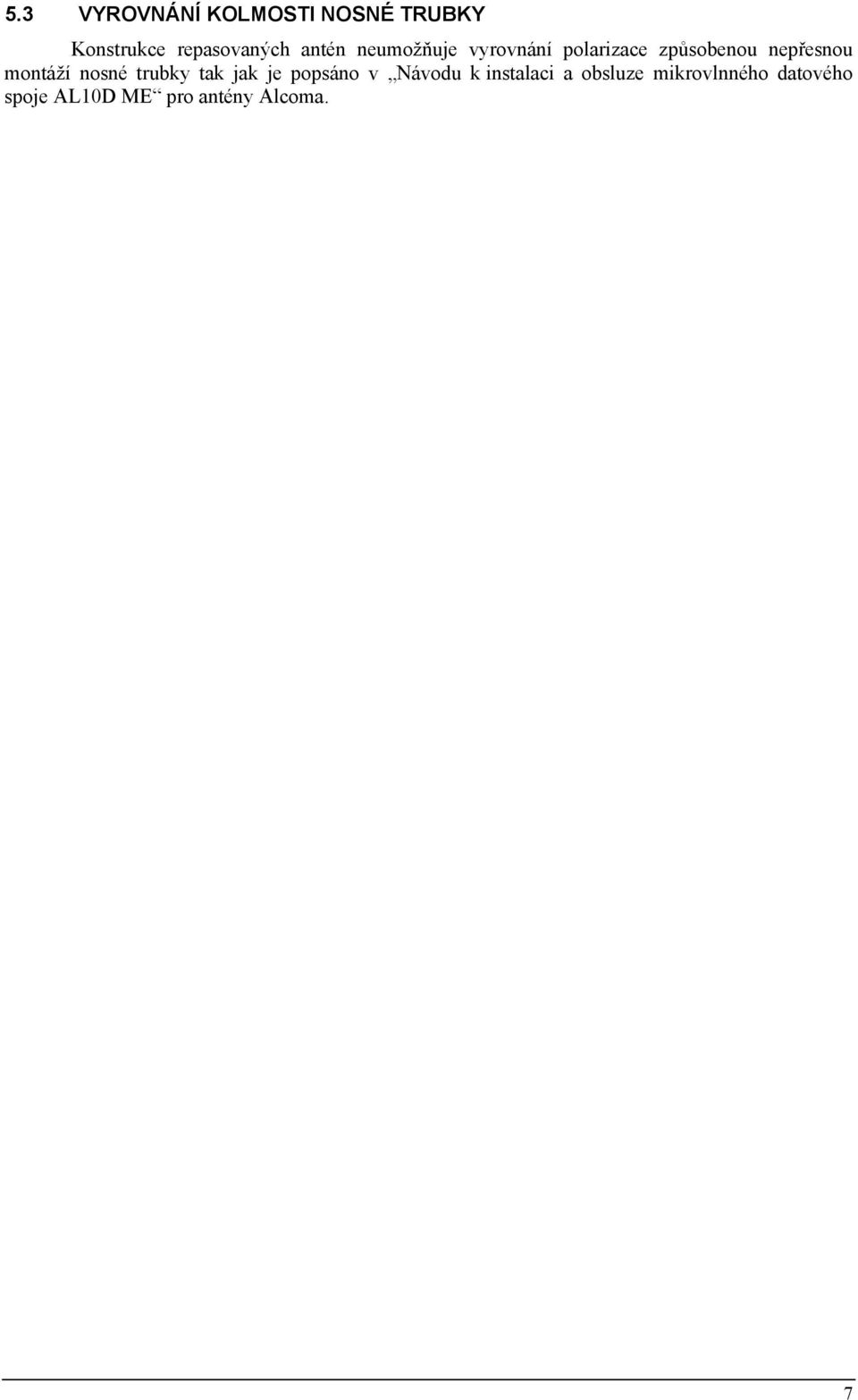

9 5.3 VYROVNÁNÍ KOLMOSTI NOSNÉ TRUBKY Konstrukce repasovaných antén neumožňuje vyrovnání polarizace způsobenou nepřesnou montáží nosné trubky tak jak je popsáno v Návodu k instalaci a obsluze mikrovlnného datového spoje AL10D ME pro antény Alcoma. 7
