SPOLEHLI703TJÍ IlfFORLIAČtff SXSTÉii PRO KLASICKÉ A JADERHÍ ELEXTRÍBNY log. S. Jíra - ČSSR

Transkript

1 SPOLEHLI703TJÍ IlfFORLIAČtff SXSTÉii PRO KLASICKÉ A JADERHÍ ELEXTRÍBNY log. S. Jíra - ČSSR 0- Dosavadní zkušenosti s provozu elektrizačních soustav jednoznačně ukazují, že základním předpokladem pro systematické zabezpečování požadované vysoké úrovně spolehlivosti jejich chodu (která je nezbytnou výchozí podmínkou pro plynulou a nerušenou dodávku elektrické energie všem jejím spotřebitelům), je mj. i existence příslušného zpětnovazebně uzavřeného spolehlivostního informačního systému (SIS) skládajícího se z těchto dílčích systémů, resp. subsystému: - z jednotné klasifikace, evidence a periodického hlášení (tj. vykazování) prvotních spolehlivoatních údajů získávaných při provozu, opravách, resp. i při plánované údržbě technologického zařízení jednotlivých prvků elektrizační soustavy - ze shromaždování, ukládání a uchovávání soustřeďovaných prvotních spolehlivostních údajů ve formě centrální automatizované spolehlivostní banky dat - z vyhodnocování a z matematicko-statistického zpracovávání dat uložených ve spolehlivostní bance dat s organizovanými toky výstupních, resp. výsledných spolehlivostních informací o sledovaných technologických zařízeních ve formě periodických statistických přehledů a monotematických analýz, které musí umožňovat mj. z hlediska spolehlivosti: : provozovatelům - nejúčelnější řízeni provozu a údržby výzkumným a vývojovým pracovištím - nejvhodnější zaměření výzkumu a vývoje nových typů zařízení. projektovým, výrobním a dodavatelským organizacím - usměrnění a zdokonalení dalšího projektování, konstruování, výroby, montáže i poatupů při uvádění příslušných technologických zařízení do provozu Současný stav realizace komplexního spolehlivostního informačního systému v elektrizační 'aonatavs C3oR Podnětem к vytvoření а к postupné realizaci konplexního SIS pro elektrizační 3oustavu ČSSR byl soubor opatření, vyplývající z příkazu ministra prunyslu C3R č. 44/1970, v jehož rámci byl generálnímu ředitelství ČEZ uložen i úkol revidovat dosavadní systém evidence poruchovosti elektrárenských bloků tak, aby umožňoval kvantitativní i kvalitativní hodnocení všech vzniklých případu neprovozuschopnosti těchto bloků na základě teorie spolehlivosti. Uvedený velice obsáhlý a odborně vysoce náročný záměr byl realizován v několika postupných etapách. Výsledkem úvodní etapy (na jejíž

2 realizaci se kromě k.ú.o, ORGREZ podílely mj. i SVtfSS Běchovice, EGlJ Praha a ČVUI Praha), bylo zpracování, vydání a zavedení do praxe Pravidel pro elektrizační soustavu 5, 4/1S72 "Jednotná evidence, hlášení a vyhodnocování provozní spolehlivosti parních energetických výroben (PEV) n, na jejichž základe byl s platností od 1. ledna 1973 v elektrizační soustavě ČSSR realizován spolehlivostní informační systém parních energetických výroben (SIS-PEV). Potřebný sběr prvotních spolehlivostních informací z jednotlivých PEV v rámci tohoto SIS se uskutečňuje pomocí souboru speciálních formulářů, tzv. měsíčních spolehlivostních hlášenek vyplňovaných poruchovostními techniky příslušných PEV podle záznamu v provozní dokumentaci (provozní deníky, provozní statistika, rozbory vzniklých poruch technologického zařízení, dokumentace o opravářských a údržbových zásazích), resp. i dalších podkladových materiálu (zprávy odborných komisí pro vyšetřování složitějších případů poruch atd.). Aby bylo možné potřebné třídění, resp. zpracování shromaždovaných dat prostředky výpočetní techniky, je u spolehlivostních informací nemajících číselný charakter (jako je např. identifikace sledované PEV, technologického zařízení postiženého poruchou včetně určení jeho provozně technických parametrů i výrobce, resp. dodavatele, příčiny vzniku poruchy apod,) pro vyplňování apolehlivostních hlášenek použito souboru dílčích pomocných číselných kódů. Vyplněné měsíční spolehlivostní hlášenky ze všech sledovaných PEV se pravidelně soustřeďují v odboru provozních analýz k.ú.o. ORGREZ,Brno, kde se dělá i nezbytná kontrola správnosti vykazovaných (číselně zakódovaných) prvotních spolehlivostních údajů a prostřednictvím výpočetního střediska k.ú.o. OVTES, Praha, se zabezpečuje i jejich převedení na osmdesátisloupcovs děrné štítky pro účely dalšího zpracování. Přitom datovou základnu spolehlivostní banky dat PEV tvcří nejen průběžně získávané číselně zakódované prvotní údaje z jednotlivých měsíčních spolehlivostních hlášenek, ale i průběžně doplňovaný archív písemných podrobných rozborů všech vzniklých poruch technologického zařízení sledovaných PEV. Prvotní spolehlivostní údaje snímané ze zkontrolovaných souborů děrných štítků (původně zpracovávané na děrnoštítkových strojích ARITMA. T-320) jsou v současné době ukládány do diskových magnetic} pamětí samočinného počítače ASVT (SSSR) s tím, že řídicí systém dr.0- vé základny (tj. programové vybavení) tímto způsobem realizované spolehlivostní banky dat PEV zabezpečuje: - základní logickou kontrolu správnosti vstupních prvotních spolehlivostních informací převedených na děrné štítky

3 - podle zadaného systému snímání příslušných souboru dat z děrných štítku a ukládání do diskové paměti - rychlé a operativní třídění, resp. výběr uložených informací - průběžná doplňování uložených informací novými údaji - spolehlivé uchovávání uložených dat a obnovu při jejich poručení - potřebné výpisy uložených dat v požadovaném věcném i časovém členění - analytické vyhodnocování a matematické zpracovávání uložených dat pomocí příslušných výpočtových uživatelských programů 2 hlediska vytvoření nezbytné zpětné vazby daného SIS v oblastech jeho společného vzájemně koordinovaného využívání ze strany jednotlivých provozovatelů i výrobců, resp. dodavatelů technologického zařízení PEV je pak především důležitá skutečnost, že na základě meziresortní dohody mezi PMPE a FlffiTS (resp. i FLIEP) jsou od roku 1376 k.ú.o. ORGREZ pravidelně čtvrtletně předávány - středisku FUHTS pro spolehlivost energetických zařízení ve SVTÍSS Běchovice duplikáty osmdesátisloupcových děrných Štítků s prvotními epolehlivostnimi údaji z měsíčních spolehlivostních hlášenek - útvarům řízení jakosti a spolehlivosti VHJ resortu 5Ч.ШТЗ а МЕР kopie podrobných písemných rozborů všech vzniklých poruch vyráběných resp. dodávaných zařízení s tím, že se na pravidelných společných poradách zástupců organizací všech tří zúčastněných resortů projednávají nápravná opatření к dosažení potřebné úrovně provozní spolehlivosti technologického zařízení sledovaných PEV a systematicky se sleduje jejich účinnost, resp. efektivnost. Lze konstatovat, že v době svého zavedení byl tento SIS nejen nejrozsáhlejším realizovaným SIS v ČSSR vůbec, ale i prvním SIS v resortech energeticky členských zeiaí RVHP. Pozitivních zkušeností z realizace daného SIS bylo prakticky využito - při společném řešení tématu B-120 (resp.?т-б2) v rámci sekce 5. 2 Stálé komise RVHP pro elektrickou energii "Metody aplikace teorie spolehlivosti pro řízení provozu velkých parních elektrárenských bloků" prováděným pod koordinací ČSSR, čímž byl mj. i vytrořen výchozí základ pro zavedení budoucího jednotného SIS uvedených elektrárenských bloků v rámci členských zemí RVHP - při postupné tvorbě a realizaci komplexního SIS v oblasti dalších článku, resp. prvků ES ČSSR, jejichž výsledkem bylo zpracování, vydání a zavedení Pravidel pro elelctrizační soustavu č. 3/1975 "Jed- 28 -

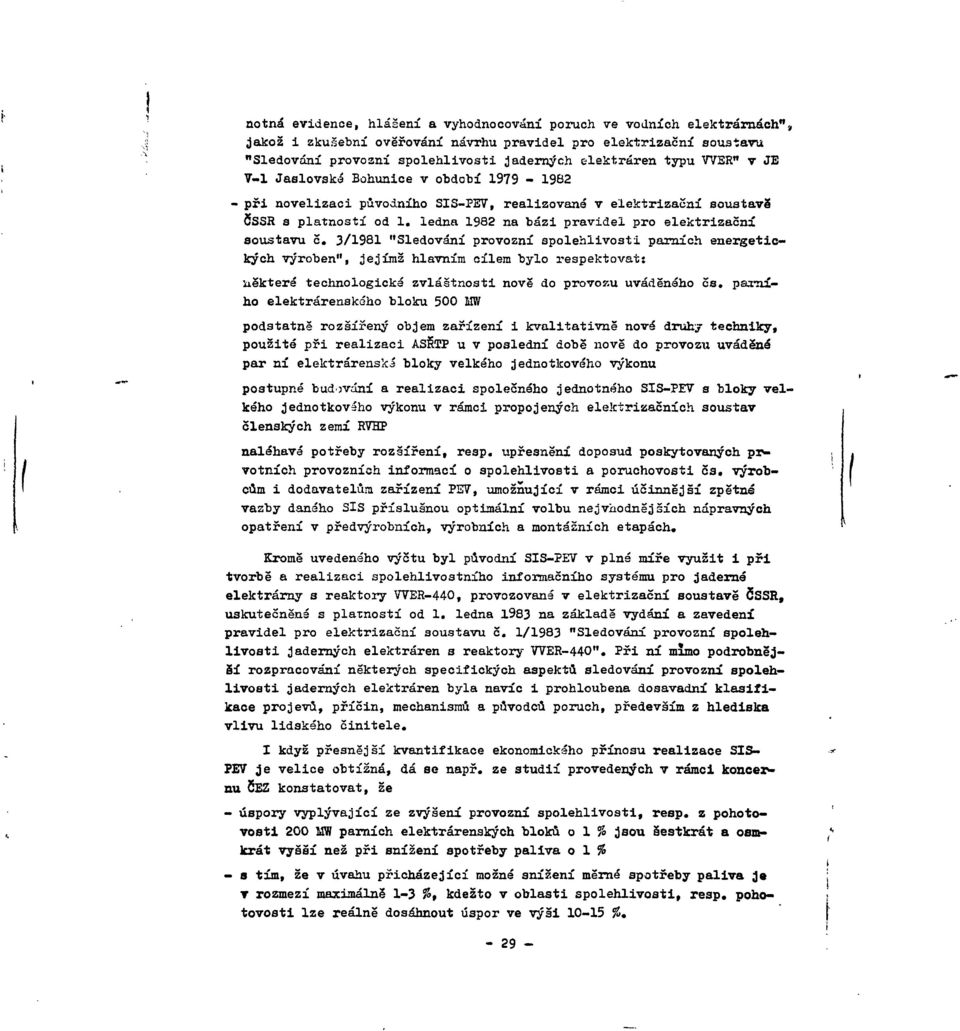

4 notná evidence, hlášení a vyhodnocování poruch ve vodních elektrárnách"-, jakož i zkušební ověřování návrhu pravidel pro elektrizační soustavu "Sledování provozní spolehlivosti jaderných elektráren typu WER n v JE V-l Jaslovská Bohunice v období při novelizaci původního SIS-PEV, realizované v elektrizační soustavě ČSSR s platností od 1. ledna 1982 na bázi pravidel pro elektrizační soustavu č. 3/1981 "Sledování provozní spolehlivosti parních energetických výroben", jejímž hlavním cílem bylo respektovati iiěkteré technologická zvláštnosti nově do provozu uváděného čs. parního elektrárenského bloku 500 MW podstatně rozšířený objem zařízení i kvalitativně nová druhy techniky, použité při realizaci ASŘTP u v poslední době nově do provoz\x uváděné par ní elektrárenská bloky velkého jednotkového výkonu postupné budování a realizaci společného jednotného SIS-PEV s bloky velkého jednotkového výkonu v rámci propojených elektrizačních soustav členských zemí RVHP naléhavé potřeby rozšíření, resp. upřesnění doposud poskytovaných prvotních provozních informací o spolehlivosti a poruchovosti čs. výrobcům i dodavatelům zařízení PEV, umožňující v rámci účinnější zpětné vasby daného SIS příslušnou optimální volbu nejvhodnějších nápravných opatření v předvýrobních, výrobních a montážních etapách. Kromě uvedeného výčtu byl původní SIS-PEV v plné míře využit i při tvorbě a realizaci spolehlivostního informačního systému pro jaderné elektrárny s reaktory WER-440, provozovaná v elektrizační soustavě ČSSR, uskutečněná s platností od 1. ledna 1983 na základě vydání a zavedení pravidel pro elektrizační soustavu č, 1/1983 "Sledování provozní spolehlivosti jaderných elektráren s reaktory WER-440". Při ní mimo podrobnější rozpracování některých specifických aspektů sledování provozní spolehlivosti jaderných elektráren byla navíc i prohloubena dosavadní klasifikace projevu, příčin, mechanismu a původců poruch, především z hlediska vlivu lidského činitele. I když přesnější kvantifikace ekonomického přínosu realizace SIS- FE7 je velice obtížná, dá se např. ze studií provedených v rámci koncernu ČEZ konstatovat, že - úspory vyplývající ze zvýšení provozní spolehlivosti, resp. z pohotovosti 200 MW parních elektrárenských bloků o 1 % jsou šestkrát a osmkrát vyšší než při snížení spotřeby paliva o 1 % - s tím, že v úvahu přicházející možné snížení měrné spotřeby paliva je T rozmezí maximálně 1-3 % t kdežto v oblasti spolehlivosti, resp. pohotovosti lze reálně dosáhnout úspor ve výši %

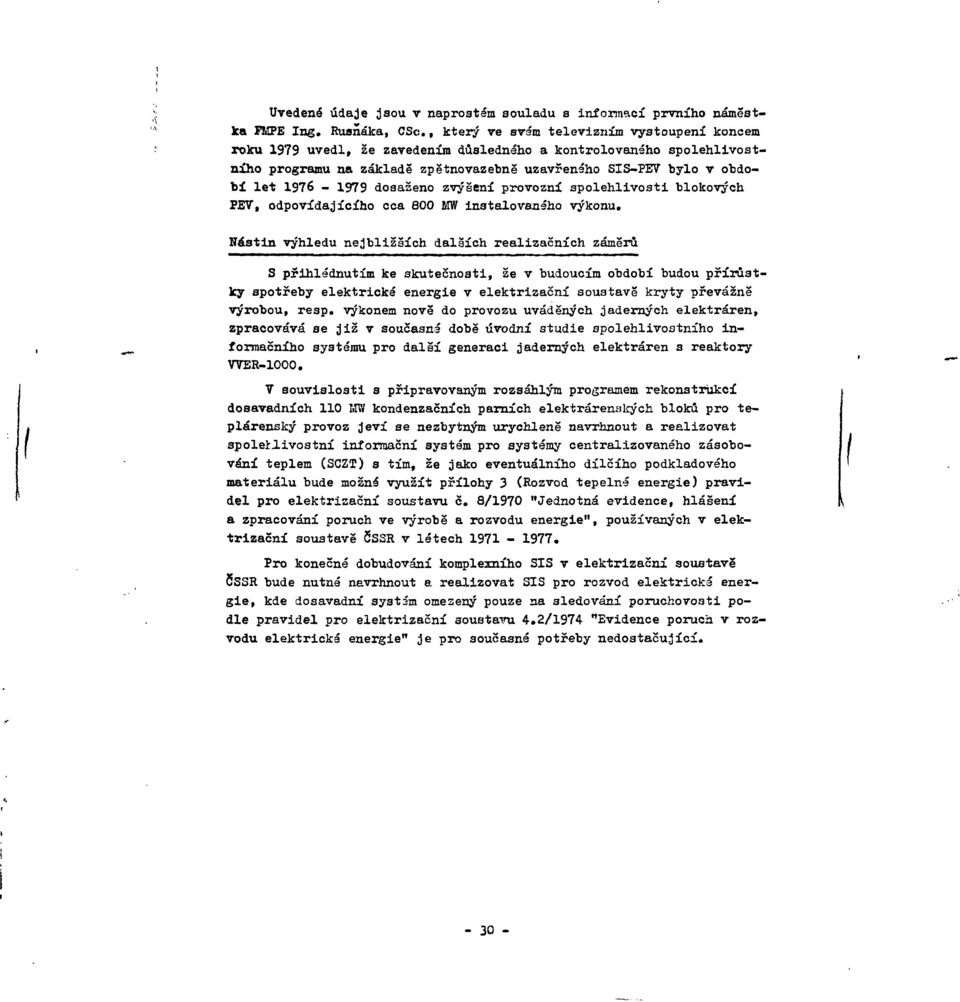

5 Uvedené údaje jsou v naprostém souladu s informací prvního náměstka PMPE Ing. Rusnáka, CSc., který ve svám televizním vystoupení koncem roku 1979 uvedl, že zavedením důsledného a kontrolovaného spolehlivostního programu na základě zpětnovazebně uzavřeného SIS-PEV bylo v období let I dosaženo zvýšení provozní spolehlivosti blokových PEV, odpovídajícího cca 800 MW instalovaného výkonu. Nástin výhledu nejbližších dalších realizačních záměru S přihlédnutím ke skutečnosti, že v budoucím období budou přírůstky spotřeby elektrické energie v elektrizační soustavě kryty převážně výrobou, resp. výkonem nově do provozu uváděných jaderných elektráren, zpracovává se již v současné době úvodní studie spolehlivostního informačního systému pro další generaci jaderných elektráren s reaktory WER V souvislosti s připravovaným rozsáhlým programem rekonstrukcí dosavadních 110 MW kondenzačních parních elektrárenských bloků pro teplárenský provoz jeví se nezbytným urychleně navrhnout a realizovat spoleuivostní informační systém pro systémy centralizovaného zásobování teplem (SCZT) s tím, že jako eventuálního dílčího podkladového materiálu bude možná využít přílohy 3 (Rozvod tepelné energie) pravidel pro elektrizační soustavu č. 8/1970 "Jednotná evidence, hlášení a zpracování poruch ve výrobě a rozvodu energie", používaných v elektrizační soustavě ČSSR v létech Pro konečné dobudování komplexního SIS v elektrizační soustavě ČSSR bude nutné navrhnout a realizovat SIS pro rozvod elektrická energie, kde dosavadní systim omezený pouze na sledování poruchovosti podle pravidel pro elektrizační soustavu 4.2/1974 "Evidence poruch v rozvodu elektrická energie" je pro současné potřeby nedostačující
