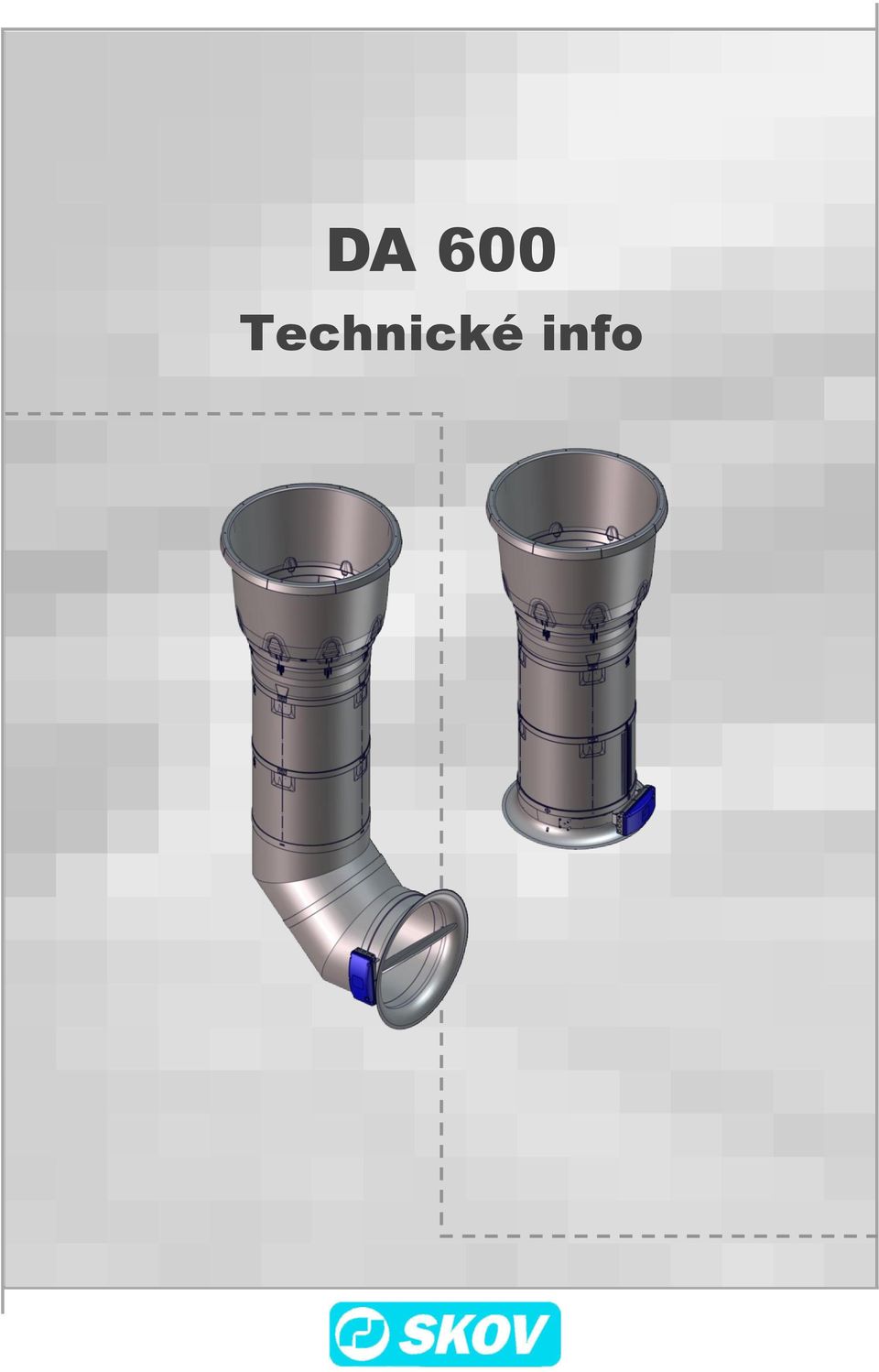

DA 600. Technické info

Transkript

1 Technické info

2

3 Technické info 3 1 Popis výrobku Komponenty se používají pro odtah vzduchu ze stájí. Odtah je aerodynamický a nabízí vysoký vzduchový výkon při nízké spotřebě energie. je vyroben ze speciálního polypropylenu, který je odolný vůči čištění vysokotlakou vodou. Tento polypropylen je hladký a odpuzuje nečistoty, takže odtah se snadno čistí. Polypropylen je šetrný k životnímu prostředí, je recyklovatelný a při výrobním procesu nevznikají žádné nečistoty. Labyrintový spoj mezi přechodem konus-potrubí a sklolaminátovou přechodovou deskou zajišťuje doživotní nepropustnost jednotky bez použití silikonu, gumového těsnění nebo plastového krytu. Konstrukce je samonosná, takže jakékoliv další podpěry nebo výztuže nejsou potřeba. 2 Přehled výrobku Součásti a dodatečné vybavení klobouk čínský Tzv. čínský klobouk omezuje problémy s pronikáním vody; nicméně pozor výkon komínu bude také snížen kónus, šedý kónus, černý kónus, hnědý Vývodní kónus, který snižuje problémy s pronikáním vody a tlakové ztráty. To zvyšuje výkon komínu přechod kónus potrubí, šedý přechod kónus potrubí, černý přechod kónus potrubí, hnědý přechod stranový, šedý přechod stranový, černý přechod stranový, hnědý Přechodová deska je určena pro montáž mimo hřeben a je dostupná v různých verzích podle sklonu střechy a podle profilu střešní krytiny přechod stranový, dlouhý, šedý přechod stranový, dlouhý, černý přechod stranový, dlouhý, hnědý Přechodová deska je určena pro montáž mimo hřeben a je dostupná v různých verzích podle sklonu střechy a podle profilu střešní krytiny přechod hřebenový, šedý přechod hřebenový, černý přechod hřebenový, hnědý Přechodová deska je určena pro montáž do hřebenu a je dostupná v různých verzích podle sklonu střechy a podle profilu střešní krytiny.

4 4 Technické info Součásti a dodatečné vybavení přechod hřebenový, dlouhý, šedý přechod hřebenový, dlouhý, černý přechod hřebenový, dlouhý, hnědý Přechodová deska je určena pro montáž do hřebenu a je dostupná v různých verzích podle sklonu střechy a podle profilu střešní krytiny potrubí pro ventilátor, šedé potrubí pro ventilátor, černé potrubí 500 mm, šedé potrubí 500 mm, černé potrubí s dvířky 500 mm, šedé potrubí s dvířky 500 mm, černé izolace 1000 mm 20 mm silná izolace s hliníkovou fólií/parotěsnou zábranou, vč. pásky potrubí venkovní, 710x1000, šedé potrubí venkovní, 710x1000, černé potrubí venkovní, 710x1000, hnědé Používá se jako vnější podpůrné potrubí kolem potrubí DA 600 v případě prodloužení nad střechu/hřeben storm protection kit To be used if the chimney is extended by more than 1 m above the roof. This set can be used for up to a maximum of 4 metres of duct. The storm protection kit stabilises the chimney with steel wires between the roof duct and the roof. Includes 4 x wires Ø and various mounting parts.

5 Technické info 5 Součásti a dodatečné vybavení potrubí pro podroštový odtah 750mm nerez potrubí pro podroštový odtah 750mm nerez; skládá se ze dvou stejných nerezových částí potrubí, které jsou sešroubovány k sobě, aby potrubí bylo vzduchotěsné. Potrubí má po stranách fitinky, aby bylo možné jej uchytit do hrazení. Výška nerezového potrubí je 750 mm a je prodlouženo pomocí trubek. Tato položka obsahuje montážní sadu pro sestavení obou polovin potrubí. Montážní sada neobsahuje šrouby pro uchycení na hrazení nebo pro prodloužení pomocí trubek držák pro venkovní potrubí sada lanek, venkovní komín Používá se spolu s držáky pro venkovní potrubí, jestliže jsou potřeba dva nebo více držáků koleno 45, šedé koleno 45, černé koleno 30, šedé koleno 22.5, šedé koleno 15, šedé

6 6 Technické info Součásti a dodatečné vybavení Y-kus T-kus ústí nas. /komín plynulý DynAir, šedé ústí nas. /komín plynulý DynAir, černé Kompletní jednotka se senzorem Dynamic Air, nasávacím ústím, otočnou klapkou, směrovkami a plynule řízeným servomotorem DA 74AV. Používá se pro plynule řízené komíny s max. vzduchovým výkonem 8,000-16,000 m 3 /h. Senzor Dynamic Air se dodává již namontovaný z výroby. Používá se společně s klimapočítači DOL 234, verze 6.1 nebo DOL 234F verze 7.1 a vyšší ústí nas. /trubka plynulý DynAir, šedé ústí nas. /trubka plynulý DynAir, černé Kompletní jednotka se senzorem Dynamic Air, nasávacím ústím, otočnou klapkou, směrovkami a plynule řízeným servomotorem DA 74AV. Používá se pro plynule řízené odtahy s max. vzduchovým výkonem 3,500-8,000 m 3 /h. Senzor Dynamic Air se dodává již namontovaný z výroby. Spolu s tímto nasávacím ústím musí být vždy použito min. ½ m potrubí pro zajištění stabilního měření. potrubí (434481/434482) a izolace je nutné objednávat zvlášť. Obecně, Dynamic Air vyžaduje DOL 234 verze 6.1 nebo vyšší, zatímco DOL 234F verze 7.2 nebo vyšší je potřeba pro regulaci pomocí odtahů s Dynamic Air, tzn. u odtahu centrálním kanálem nasávací ústí plynulé, šedé nasávací ústí plynulé, černé Kompletní jednotka s nasávacím ústím, otočnou klapkou, směrovkami a plynule řízeným servomotorem DA 74AV. Uveďte, zda je potřeba stykač, viz položka č

7 Technické info 7 Součásti a dodatečné vybavení nasávací ústí on/off šedé nasávací ústí on/off černé Kompletní jednotka s nasávacím ústím, otočnou klapkou, směrovkami a on/off servomotorem DA 74A. Uveďte, zda je potřeba stykač, viz položka č Stykač 3-pólový 400V, 230V 50/60 Hz Stykač je potřeba, pokud je použit 3-pólový (400 V) ventilátor spolu se servomotorem DA 74A/DA 74AV, a ventlátor nelze regulovat; tzn. když ventilátor pracuje způsobem on/off. Pro každý servomotor DA 74A/DA 74AV je potřeba jeden stykač odtah s DA 74, šedý Tento odtah vzduchu se typicky používá ve stájích s centrálním odtahovým kanálem; obsahuje dvě nasávací ústí, ½ m potrubí, izolaci, otočnou klapku, rameno pro otočnou klapku a servomotor DA 74AV odtah, šedý Tento odtah vzduchu se typicky používá ve stájích s centrálním odtahovým kanálem; obsahuje dvě nasávací ústí, ½ m potrubí, izolaci, otočnou klapku, rameno pro otočnou klapku pro napojení na servomotor na jiném odtahu ústí nasávací s klapkou, šedé ústí nasávací s klapkou, černé ústí nasávací, šedé ústí nasávací, černé klapka otočná, černá rameno pro klapku do nas. ústí Obsahuje krátké a dlouhé ramínko pro otočnou klapku DA 600, montážní desku a různé šrouby.

8 8 Technické info Součásti a dodatečné vybavení Sada univerzální pro otočnou klapku Používá se v případě, že otočná klapka je umístěna v potrubí a ne v nasávacím ústí miska odkapová 1100 mm, šedá miska odkapová 1100 mm, černá Odkapová miska se zavěšuje pod odtahový komín a zabraňuje pronikání vody přímo do stáje. Dodává se vč. montážní sady, takže ji lze zavěsit na lanka nebo řetízky clona/deska světelná 1400, černá Světelná clona se zavěšuje pod odtahový komín, aby chránila proti světlu. Dodává se vč. montážní sady, takže ji lze zavěsit na lanka nebo řetízky clona/miska světelná 1350, černá Dodává se vč. montážní sady, takže ji lze zavěsit na lanka nebo řetízky spacer rod for light bowl Used to prevent the light bowl from being sucked up towards the bell mouth. This could happen if using powerful fans such as LPC-13 or -7. Contains galvanized threaded rod M10 x 500 mm, face plate and various nuts. Use one per light bowl odtah stěnový, plynulý, s DynAir Obsahuje plynule řízené nasávací ústí se senzorem DynAir (434016), ½ m potrubí, přechod kónus-potrubí, podpěru ventilátoru, mřížku a montážní sadu. Kompletní jednotka pro odtah skrze stěnu se senzorem Dynamic Air, nasávacím ústím, otočnou klapkou, směrovkami a plynule řízeným servomotorem DA 74AV. Používá se pro plynule řízené stěnové odtahy se senzorem Dynamic Air. Ten se dodává již namontovaný z výroby. Vyžaduje klimapočítač DOL 234, verze 6.1 nebo vyšší. Uveďte, zda je potřeba stykač, viz položka č

9 Technické info 9 Součásti a dodatečné vybavení odtah stěnový, plynulý Obsahuje plynule řízené nasávací ústí (434007), ½ m potrubí, přechod kónus-potrubí, podpěru ventilátoru, mřížku a montážní sadu. Uveďte, zda je potřeba stykač, viz položka č odtah stěnový on/off Obsahuje on/off řízené nasávací ústí (434006), ½ m potrubí, přechod kónus-potrubí, podpěru ventilátoru, mřížku a montážní sadu. Uveďte, zda je potřeba stykač, viz položka č Montážní sada pro stěnový odtah Obsahuje nasávací ústí, ochranný prstenec a různé šrouby. Používá se pro upevnění stěnového odtahu prstenec ochranný Používá se ve speciálních případech, např. při montáži podroštového odtahu a při stabilizaci potrubí (udržuje kruhový tvar potrubí v místě ventilátoru) směrovky černé Směrovky se používají spolu s plynule řízenými ventilátory a obsahují 2 ks směrovek a montážní šrouby modul pro rozptyl škodlivin Modul pro rozptyl škodlivin koncentruje vzduch z ventilátoru a tím zvyšuje dosah proudění z komínu nad střechu clona světelná 1000 mm Používá se pro snížení pronikajícího světla odtahovými komíny do stáje. Pozor vzduchový výkon bude nižší cca o 15% mřížka pro otočnou klapku Ochranná mřížka se používá, je-li ventilátor příliš nízko, např. méně než 2.70 m nad podlahou mřížka do potrubí

10 10 Technické info Součásti a dodatečné vybavení DA přechod střešní PVC 1500 x 1500 mm sada pro uzavření odtoku vody Obsahuje těsnění Bostik, 20 mm, a Bostik tmel klapka motýlková s nas. ústím SKOV nedoporučuje používat motýlkové klapky z důvodu nedostatečné kapacity ventilace v případě nouze, riziku zvýšeného (zbytečného) odtahu tepla a nemožnosti řídit objem odsávaného vzduchu. Pokud bude tato klapka použita, musí být v potvrzení objednávky uvedeno, že se v souvislosti s touto klapkou SKOV A/S zříká jakékoliv zodpovědnosti Dynamic Air sada pro nasávací ústí / komín Speciální senzor pro měření a regulaci vzduchového výkonu v plynule řízených komínech. Tato položka se používá pouze pro doplnění na stávající komíny. Viz specifikace a omezení pro položku č ústí nas. /komín plynulý DynAir, šedé. Používá se společně s klimapočítači DOL 234, verze 6.1 nebo DOL 234F verze 7.1 a vyšší Dynamic Air sada pro nasávací ústí / trubku Speciální senzor pro měření a regulaci vzduchového výkonu v odtazích do centrálního kanálu. Tato položka se používá pouze pro doplnění na stávající odtahy. Viz specifikace a omezení pro položku č ústí nas. /trubka plynulý DynAir, šedé. Používá se společně s klimapočítačem DOL 234F verze 7.2 a vyšší.

11 Technické info 11 3 Technické údaje Komín Příklad vzduchového výkonu se standardním komínem a ventilátorem ECT (Výkon všech typů ventilátorů je dostupný v technických informacích pro ventilátory) Specifická energie Výkon při -10 Pa Výkon s ventilátorem ECT m 3 W /h m /h Standardní komín 13, Standardní komín s okapovou miskou 12,800 - Standardní komín se světelnou clonou/deskou 12,700 - Standardní komín se světelnou clonou/miskou 9,900 - Standardní komín s modulem pro rozptyl škodlivin 12,300 - Standardní komín s čínským kloboukem 10,800 - Prostředí Okolní teplota Balení -30 až +70 C (-22 až +158 F) Množství na paletě D Š V nasávací ústí potrubí pro ventilátor přechod kónus - potrubí kónus přechod stranový 15* přechod stranový, dlouhý 8* přechod hřebenový 15* přechod hřebenový, dlouhý 8* potrubí 500mm *Závisí na sklonu střechy 3.1 Rozměrový náčrtek Hmotnost v kg

12 SKOV A/S Hedelund 4 Glyngøre DK-7870 Roslev Tel Fax skov@skov.dk CS Made in Denmark
