Nově jsou měřidla Asimeto certifi kována podle ISO

Transkript

1 Měřidla nové značky ASIMETO byla vyvinuta se záměrem umožnit v globálním měřítku velmi přesné měření s podstatně nižšími náklady pro uživatele, zvyklé na střední cenovou hladinu. Tato nová měřidla splňují parametry špičkových výrobků v tomto oboru. Celý tento nový koncept vysoce kvalitních měřidel byl vyvinut a patentován v Německu. Samotný výrobní proces podléhá trvalé kontrole fi rmou ASIMETO Inc., což umožňuje dodávky jednotlivých měřidel s kalibračním protokolem, který zaručuje naprosto přesné a spolehlivé měřicí parametry. Kalibrační laboratoř Asimeto splňuje nejnáročnější normy a garantuje vysokou a hlavně trvalou kvalitu všech výrobků. Kalibrace odpovídá normám ASME DIN a JJG. Nově jsou měřidla Asimeto certifi kována podle ISO přesně a rentabilně 1

2 SYSTÉM PRO PŘENOS DAT Měřidla s výstupem dat Digitální posuvná měřítka Absolute Pomocí statistického softwaru Asimeto můžete snadno kontrolovat výrobní proces. Systém je velmi fl exibilní a umožňuje snadný sběr dat z velkého množství měřidel. Digitální posuvná měřítka standardní Digitální posuvná měřítka se sytémem Sylvac Přístroj pro sběr a přenos dat (Excel nebo Access). Digitální mikrometry Digitální úchylkoměry Měřicí protokol Digitální úchylkoměry se systémem Sylvac 2 přesně a rentabilně

3 SOFTWARE PRO STATISTICKOU KONTROLU Software pro statistickou kontrolu ASIMETO LITE pouze k měřidlům Asimeto pomocí USB portu ASIMETO PLUS vhodný pro měřidla Asimeto, Mitutoyo, Mahr, Tesa a Sylvac používá 4 kanálový port USB a dovoluje tak připojení až ke 4 přístrojům měřidla různých výrobců mohou být použity ve stejném měřicím procesu Popis Poznámka Obj.č. Asimeto Lite 1 kanál Asimeto Plus 4 kanály Propojovací kabely grafi cké výstupy pro každou jednotku Xbar R diagram Xbar S diagram X-Rs kontrolní diagram Histogram Vyjádření průběhu Export dat do CSV statistická data max. hodnoty min. hodnoty průměry úchylky S Cp, Cpk, Pp, Ppk výkonový diagram Použití pro Interface Přenos dat Software Obj. č. Posuvná měřítka Absolute Mikrometry Úchylkoměry USB přístroj pro sběr a přenos dat ANO USB do počítače ANO USB přístroj pro sběr a přenos dat ANO USB do počítače ANO USB přístroj pro sběr a přenos dat ANO USB do počítače ANO Posuvná měřítka standardní USB přístroj pro sběr a přenos dat ANO Sylvac systém USB přístroj pro sběr a přenos dat ANO přesně a rentabilně 3

4 MIKROMETRY ASIMETO DIGITÁLNÍ MIKROMETRY Vlastnosti: Řehtačka nebo třecí bubínek 3 Vodotěsnost IP65 Tvrdokovové měřící plochy 2 1 Metrické/palcové ABS absolutní a přírůstkové způsoby měření 4 4 přesně a rentabilně

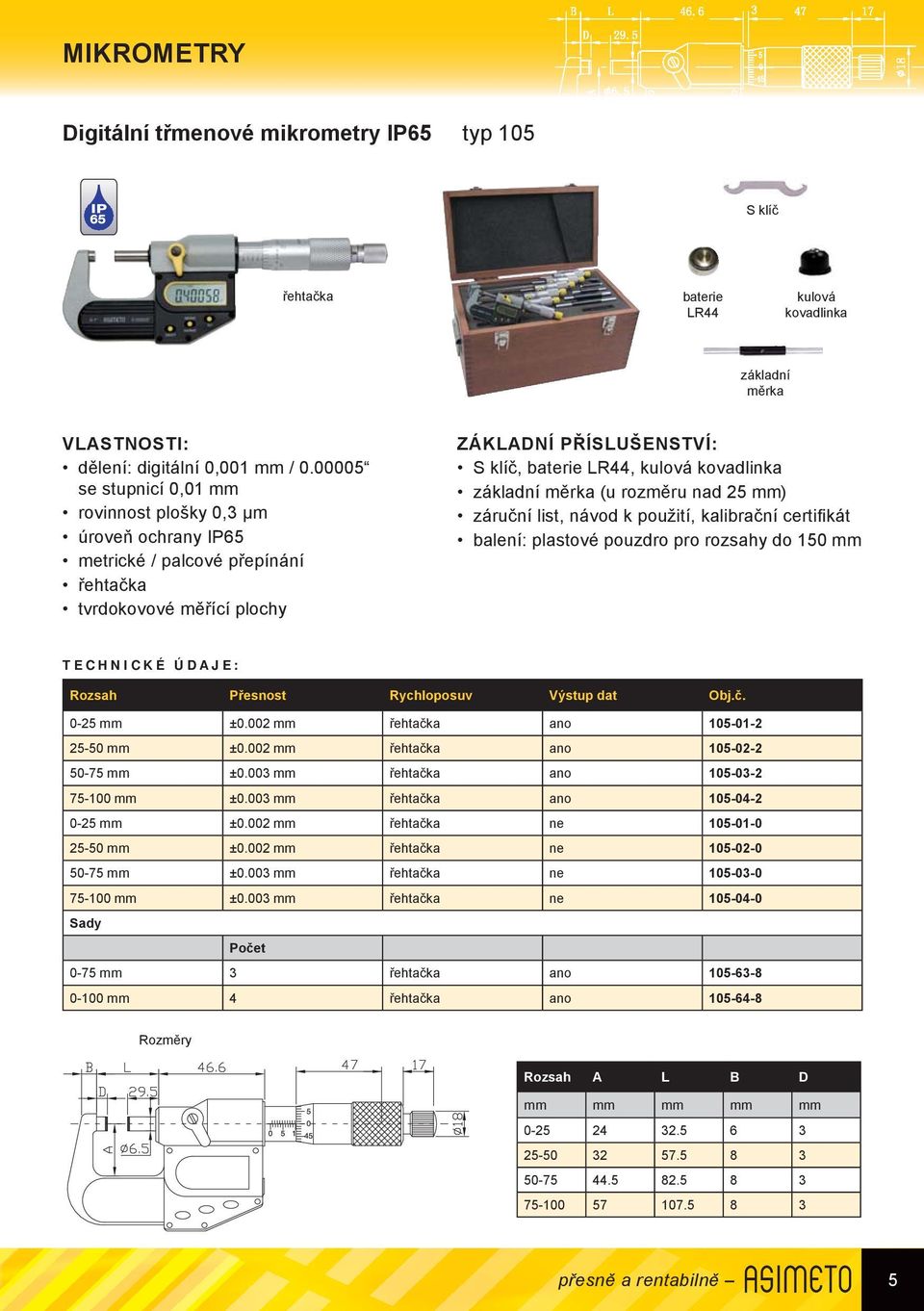

5 MIKROMETRY Digitální třmenové mikrometry IP65 typ 105 IP 65 S klíč řehtačka baterie LR44 kulová kovadlinka základní měrka dělení: digitální 0,001 mm / se stupnicí 0,01 mm rovinnost plošky 0,3 μm úroveň ochrany IP65 metrické / palcové přepínání řehtačka tvrdokovové měřící plochy S klíč, baterie LR44, kulová kovadlinka základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro pro rozsahy do 150 mm Rozsah Přesnost Rychloposuv Výstup dat Obj.č mm ±0.002 mm řehtačka ano mm ±0.002 mm řehtačka ano mm ±0.003 mm řehtačka ano mm ±0.003 mm řehtačka ano mm ±0.002 mm řehtačka ne mm ±0.002 mm řehtačka ne mm ±0.003 mm řehtačka ne mm ±0.003 mm řehtačka ne Sady Počet 0-75 mm 3 řehtačka ano mm 4 řehtačka ano Rozsah A L B D mm mm mm mm mm přesně a rentabilně 5

6 MIKROMETRY Digitální třmenové mikrometry s rychloposuvem 2 mm / ot. SPEEDY typ 104 S klíč baterie LR IP 65 kulová kovadlinka základní měrka dělení 0,001 mm / 0,00005 rovinnost plošky 0,3 μm úroveň ochrany IP65 metrické / palcové přepínání způsob měření ABS absolutní nebo přírůstkové velký LCD displej rychlost měření se zvýší 3x vzhledem k 2 mm stoupání na vřetenu při zapnutí displeje se zobrazí aktuální absolutní hodnota automatické vypínání prodlužuje životnost baterie třecí bubínek trubkový rám šedý lakovaný S klíč, baterie LR44, kulová kovadlinka, základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro Rozsah Přesnost Obj.č mm ±0.002 mm B L D Ø mm ±0.002 mm C mm ±0.003 mm mm ±0.003 mm Rozsah C L B D mm mm mm mm mm přesně a rentabilně

7 MIKROMETRY Třmenové mikrometry typ 101/102 řehtačka S klíč základní třecí bubínek měrka stupnice 0,01 mm / 0,001 mm rovinnost plošky 0,6 μm tvrdokovové měřící plochy řehtačka nebo třecí bubínek viz technické údaje trubkový rám šedý lakovaný S klíč, základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro pro modely do 100 mm dřevěné pouzdro pro modely nad 100 mm Rozsah Stupnice Přesnost Rychloposuv Obj.č mm 0.01 mm ±0.004 mm řehtačka mm 0.01 mm ±0.004 mm řehtačka mm 0.01 mm ±0.005 mm řehtačka mm 0.01 mm ±0.005 mm řehtačka mm 0.01 mm ±0.006 mm řehtačka mm 0.01 mm ±0.006 mm řehtačka mm 0.01 mm ±0.004 mm řehtačka mm 0.01 mm ±0.004 mm řehtačka mm 0.01 mm ±0.004 mm řehtačka mm 0.01 mm ±0.005 mm řehtačka mm 0.01 mm ±0.005 mm řehtačka mm 0.01 mm ±0.006 mm řehtačka mm mm ±0.004 mm řehtačka mm mm ±0.004 mm řehtačka mm mm ±0.005 mm řehtačka mm mm ±0.005 mm řehtačka mm 0.01 mm ±0.004 mm třecí bubínek mm 0.01 mm ±0.004 mm třecí bubínek mm 0.01 mm ±0.005 mm třecí bubínek mm 0.01 mm ±0.005 mm třecí bubínek Sady Počet ks 0-75 mm 0.01 mm 3 řehtačka mm 0.01 mm 4 řehtačka mm 0.01 mm 6 řehtačka Rozsah A B C L mm mm mm mm mm přesně a rentabilně 7

8 MIKROMETRY Třmenové mikrometry s výměnnými doteky typ 111 S klíč základní měrka vodící kroužky momentový klíč stupnice 0,01 mm vyměnitelné měrky zvyšují rozsah měření tvrdokovové měřící plochy řehtačka šedým lakem potažený ocelový rám u velikostí do 300 mm trubkový rám šedý lakovaný u velikostí nad 300 mm S klíč, základní měrka (u rozměru nad 25 mm) vyměnitelné doteky, momentový klíč, 2 vodící kroužky záruční list, návod k použití, kalibrační certifi kát balení: dřevěné pouzdro Rozsah Přesnost Doteky Základní měrka Obj.č mm ±0.006 mm 6 ks 5 ks mm ±0.009 mm 4 ks 4 ks mm ±0.009 mm 6 ks 6 ks mm ±0.009 mm 4 ks 4 ks mm ±0.011 mm 4 ks 2 ks mm ±0.013 mm 4 ks 2 ks Rozsah A L mm mm mm Poznámka: Jednotlivé doteky jsou použitelné pouze k rámu v sadě. Při použití v jiném rámu není přesnost zaručena. 8 přesně a rentabilně

9 MIKROMETRY Mikrometry s indikátorem typ 152 S klíč základní měrka dělení: 0,002 mm / 0,0001 indikátor 0,001 mm / 0,00005 tvrdokovové měřící plochy trubkový rám šedý lakovaný rozsah indikátoru: ± 0,04 mm vyjímatelný dotek indikátoru pro měření v sériové výrobě S klíč, základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát Rozsah Přesnost Obj.č mm ±0.002 mm mm ±0.002 mm mm ±0.003 mm mm ±0.003 mm Rozsah L A D mm mm mm mm Φ Φ Φ Φ6.5 Držák mikrometru typ 109 pro upnutí všech běžných třmenových mikrometrů balení v kartonové krabici Obj.č. ocel litina přesně a rentabilně 9

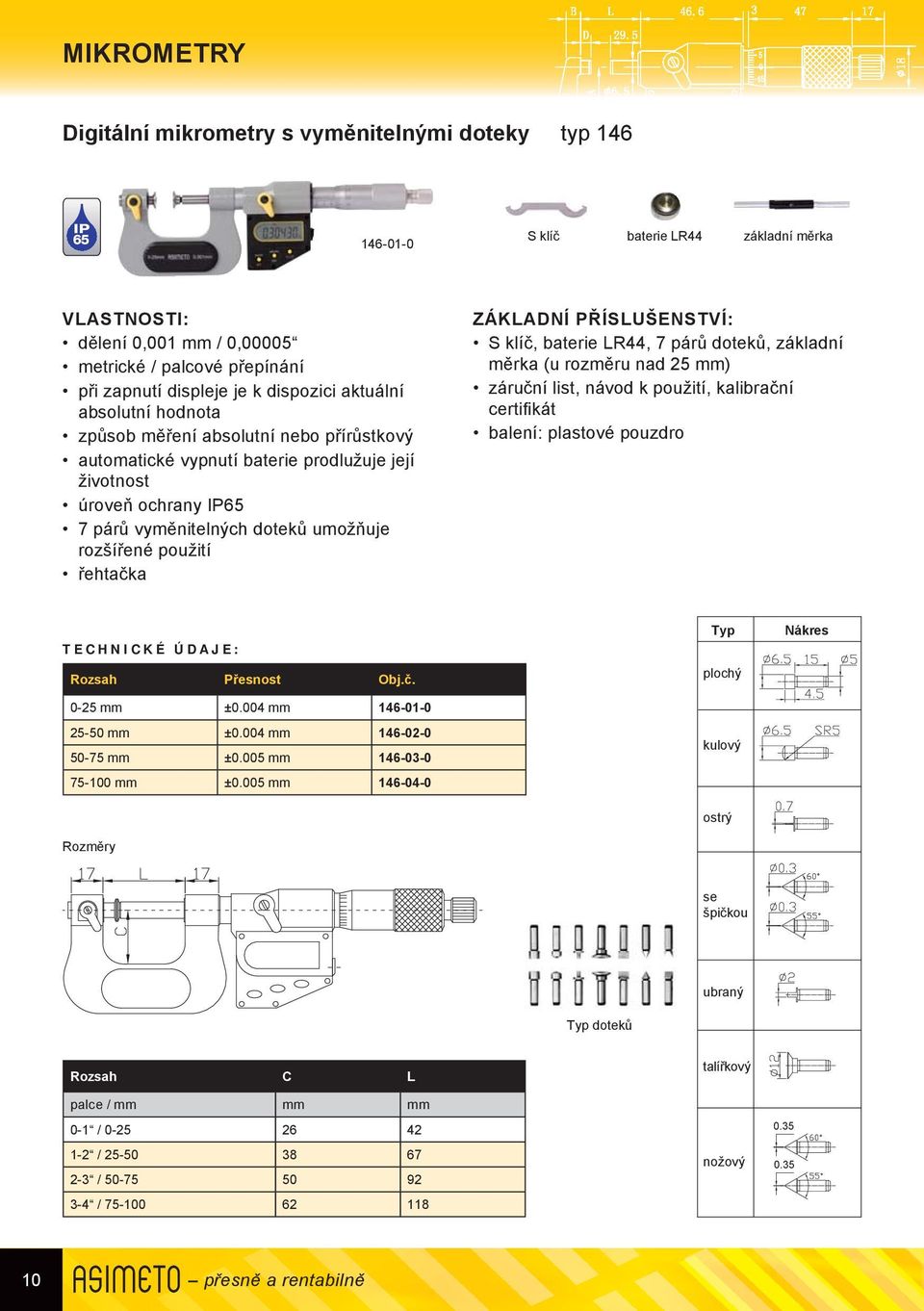

10 MIKROMETRY Digitální mikrometry s vyměnitelnými doteky typ 146 IP 65 S klíč baterie LR44 základní měrka dělení 0,001 mm / 0,00005 metrické / palcové přepínání při zapnutí displeje je k dispozici aktuální absolutní hodnota způsob měření absolutní nebo přírůstkový automatické vypnutí baterie prodlužuje její životnost úroveň ochrany IP65 7 párů vyměnitelných doteků umožňuje rozšířené použití řehtačka S klíč, baterie LR44, 7 párů doteků, základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro Rozsah Přesnost Obj.č mm ±0.004 mm mm ±0.004 mm mm ±0.005 mm mm ±0.005 mm Typ plochý kulový ostrý Nákres se špičkou ubraný Typ doteků Rozsah C L palce / mm mm mm 0-1 / / / / talířkový 0.35 nožový přesně a rentabilně

11 MIKROMETRY Třmenové mikrometry s osazenými měřicími plochami typ 112/117 S klíč baterie LR44 základní měrka Digitální modely Rozsah Přesnost Obj.č mm ±0.003 mm mm ±0.003 mm mm ±0.003 mm mm ±0.004 mm Mechanické modely Rozsah Přesnost Obj.č mm ±0.004 mm mm ±0.004 mm mm ±0.005 mm mm ±0.005 mm dělení: digitální 0,001 mm / 0,00005 mechanické 0,01 mm měří průměry drážek hřídelí a jiná těžko přístupná místa automatické vypnutí baterie prodlužuje její životnost při zapnutí displeje je k dispozici aktuální absolutní naměřená hodnota způsob měření absolutní nebo přírůstkový metrické / palcové přepínání tvrdokovové měřící plochy pevné, nerotační vřeteno trubkový rám šedý lakovaný řehtačka S klíč, baterie LR44 (u digitálního provedení), základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro Rozsah A C mm mm mm přesně a rentabilně 11

12 MIKROMETRY Třmenové mikrometry s talířkovými doteky typ 141/145 S klíč baterie LR44 základní měrka dělení: digitální 0,001 mm / 0,00005 mechanické 0,01 mm měří ozubení a sílu papíru automatické vypnutí baterie prodlužuje její životnost při zapnutí displeje je k dispozici aktuální absolutní naměřená hodnota způsob měření absolutní nebo přírůstkový metrické / palcové přepínání pevné, nerotační vřeteno u digitálního modelu trubkový rám šedý lakovaný řehtačka S klíč, baterie LR44 (u digitálního provedení), základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro Digitální modely Rozsah Přesnost Obj.č mm ±0.005 mm mm ±0.005 mm mm ±0.006 mm mm ±0.006 mm Mechanické modely Rozsah Přesnost Obj.č mm ±0.005 mm mm ±0.005 mm mm ±0.006 mm mm ±0.006 mm Rozsah A B L D S d mm mm mm mm mm mm mm přesně a rentabilně

13 MIKROMETRY Třmenové mikrometry s čelisťovými doteky typ 122/126 S klíč baterie LR44 Základní měrka dělení: digitální 0,001 mm / 0,00005 mechanické 0,01 mm měří ozubení a jeho tloušťku čelisťový typ měřících ploch automatické vypnutí baterie prodlužuje její životnost při zapnutí displeje je k dispozici aktuální absolutní naměřená hodnota způsob měření absolutní nebo přírůstkový metrické / palcové přepínání pevné, nerotační vřeteno u digitálního modelu trubkový rám šedý lakovaný řehtačka S klíč, baterie LR 44 (u digitálního provedení), základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát Digitální modely Rozsah Přesnost Obj.č mm ±0.004 mm mm ±0.004 mm mm ±0.005 mm mm ±0.005 mm Mechanické modely Rozsah Přesnost Obj.č mm ±0.004 mm mm ±0.004 mm mm ±0.005 mm mm ±0.005 mm Rozsah A C D d palce / mm mm mm mm mm 0-1 / 0-25 mm R10 Ø8 1-2 / mm R10 Ø8 2-3 / mm R10 Ø8 3-4 / mm R10 Ø8 přesně a rentabilně 13

14 MIKROMETRY Nastavovací měrky pro třmenové mikrometry typ 110 pro nastavení nulového bodu u vnějších mikrometrů izolovaný držák zabraňuje možné tepelné expanzi plochá měřící čela do rozměru 275 mm / 11 kulová měřící čela pro rozměry nad 300 mm / Rozsah Přesnost Průměr Obj.č. 25 mm ±0.002 mm Φ7 mm mm ± mm Φ7 mm mm ± mm Φ7 mm mm ± mm Φ8 mm mm ± mm Φ8 mm mm ± mm Φ8 mm mm ± mm Φ8 mm mm ± mm Φ8 mm mm ± mm Φ8 mm mm ± mm Φ8 mm mm ± mm Φ8 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm Rozsah Přesnost Průměr Obj.č. 525 mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ16 mm mm ± mm Φ23 mm mm ± mm Φ23 mm mm ± mm Φ23 mm mm ± mm Φ23 mm mm ± mm Φ23 mm mm ± mm Φ23 mm mm ± mm Φ23 mm mm ± mm Φ23 mm mm ± mm Φ23 mm mm ± mm Φ23 mm přesně a rentabilně

15 MIKROMETRY Třmenové mikrometry na měření závitů typ 130/132 S klíč doteky (pro metrické závity 60 ) základní měrka Rozsah Přesnost Obj.č mm ±0.004 mm mm ±0.004 mm Sada obsahuje Rozteč Poznámka Obj.č mm / 64-48TPI 1 pár mm / 44-28TPI 1 pár mm / 24-14TPI 1 pár mm / 13-9TPI 1 pár mm / 8-5TPI 1 pár dělení 0,01 mm pro měření různých závitů pevné nerotační vřeteno třecí bubínek trubkový rám šedý lakovaný 5 párů náhradních doteků S klíč, 5 párů náhradních doteků, základní měrka (u rozměru nad 25 mm) záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro Rozsah L C mm mm mm přesně a rentabilně 15

16 MIKROMETRY Třmenový mikrometr s prismatickým měřícím dotekem typ 151 S klíč základní měrka Rozsah Přesnost Obj.č. 3 bodový 1-15 mm ±0.004 mm mm ±0.004 mm mm ±0.005 mm bodový 5-25 mm ±0.004 mm mm ±0.005 mm dělení 0,01 mm pro měření vnějších průměrů řezných nástrojů jako závitníků, výstružníků a stopkových fréz tvrdokovové doteky trubkový rám šedý lakovaný řehtačka S klíč, základní měrka záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro 3 bodový 5 bodový 16 přesně a rentabilně

17 MIKROMETRY Digitální mikrometrické hlavice typ 165 S klíč baterie LR44 dělení: digitální 0,001 mm / 0,00005 automatické vypnutí baterie prodlužuje její životnost při zapnutí displeje je k dispozici aktuální absolutní naměřená hodnota způsob měření absolutní nebo přírůstkový metrické / palcové přepínání ochrana úrovně IP65 extra velký LCD displej tvrdokovové měřící doteky řehtačka S klíč, baterie LR44 záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro Rozsah Přesnost Měřící dotek Upínací matice Obj.č mm ±0.003 mm plochý s TK plátkem ne mm ±0.005 mm plochý s TK plátkem ne Rozsah D A C L mm mm mm mm mm 0-25 Φ Φ přesně a rentabilně 17

18 MIKROMETRY Mikrometrické hlavice typ 169 S maticí Bez matice dělení 0,01 mm matně chromovaný povrch řehtačka u modelu 0-25 mm S klíč záruční list, návod k použití, kalibrační certifi kát balení: kartonová krabice Rozsah Přesnost Průměr vřetene Zámek vřetene Měřící doteky Upínací matice Obj.č mm ±0.004 mm Φ5 mm ano plochý tvrdokov ano mm ±0.004 mm Φ5 mm ne kulový tvrdokov ne mm ±0.004 mm Φ6.5 mm ne kulový tvrdokov ano přesně a rentabilně

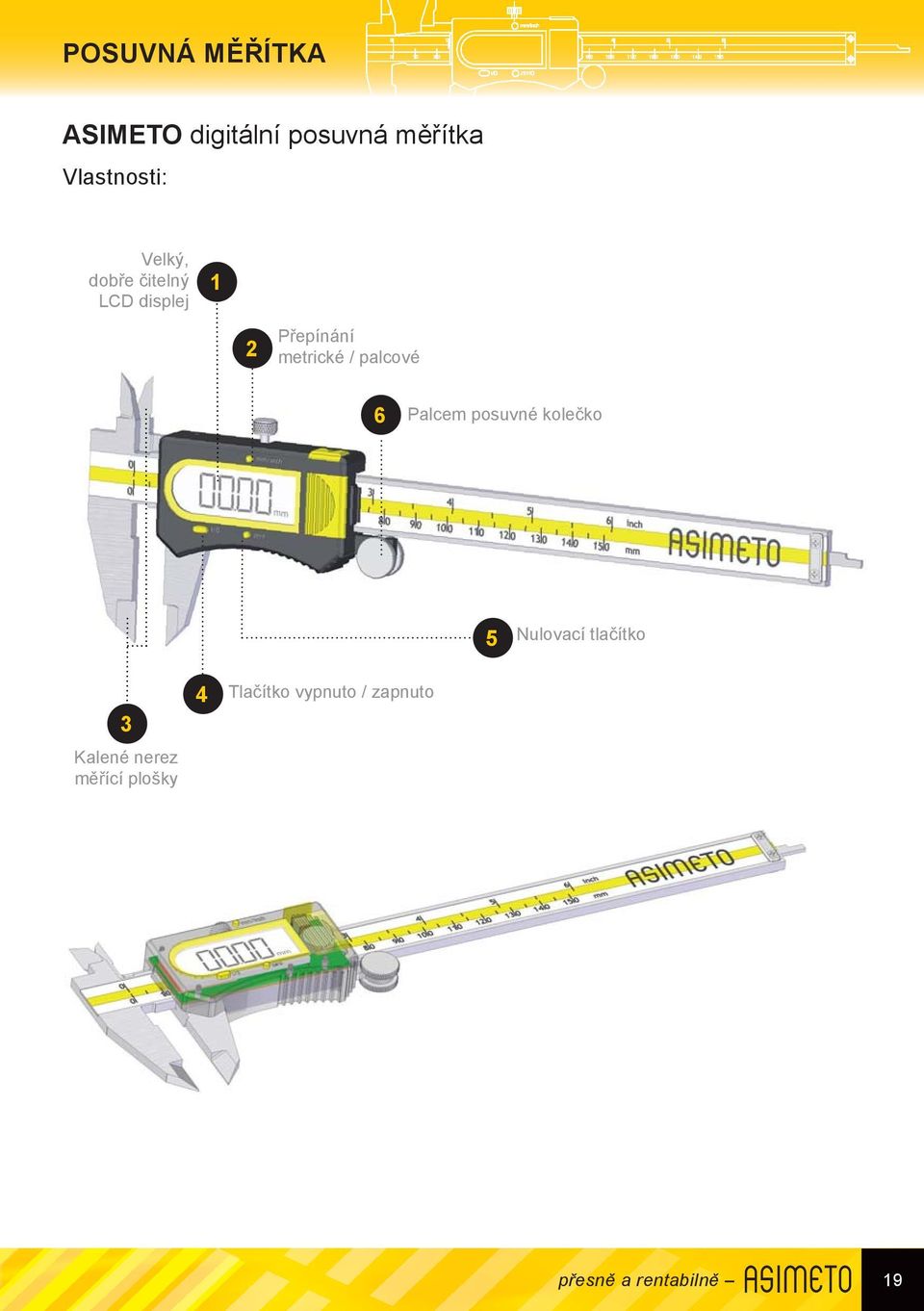

19 POSUVNÁ MĚŘÍTKA ASIMETO digitální posuvná měřítka Vlastnosti: Velký, dobře čitelný LCD displej 1 2 Přepínání metrické / palcové 6 Palcem posuvné kolečko 5 Nulovací tlačítko 3 Kalené nerez měřící plošky 4 Tlačítko vypnuto / zapnuto přesně a rentabilně 19

20 a d b POSUVNÁ MĚŘÍTKA IP67 Digitální posuvná měřítka, systém Sylvac typ 301 dělení 0,01 mm / 0,0005 vyhovuje podmínkám IP67 metrické / palcové přepínání provedení umožňuje použití posuvného měřítka v běžných výrobních podmínkách, je odolné chladícím kapalinám, vodě, olejům i prachu automatické vypínání/zapínání systém Sylvac datový výstup baterie záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro Rozsah Přesnost Obj. č. Poznámka mm ±0.02 mm mm ±0.02 mm kulatý hloubkoměr Ø 1,5 mm mm ±0.03 mm mm ±0.03 mm Rozsah L a d mm mm mm mm L 20 přesně a rentabilně

21 a d b POSUVNÁ MĚŘÍTKA IP67 Digitální posuvná měřítka typ 305 baterie CR2032 dělení 0,01 mm / 0,0005 vyhovuje podmínkám IP67 extra velké LCD číslice metrické / palcové přepínání provedení umožňuje použití posuvného měřítka v běžných výrobních podmínkách, je odolné chladícím kapalinám, vodě, olejům i prachu automatické vypínání / zapínání baterie CR2032 3,0 V a šroubovák záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro Rozsah Přesnost Obj. č mm ±0.02 mm Rozsah L a d mm mm mm mm L přesně a rentabilně 21

22 POSUVNÁ MĚŘÍTKA Digitální posuvná měřítka ABSOLUTE typ 307 baterie CR2032 dělení 0.01 mm/ po zapnutí se na displeji zobrazí aktuální otevření posuvky, není proto třeba po každém měření znovu nastavit nulu, protože výsledek posledního měření zůstává v paměti i po vypnutí ZERO/ABS přepíná způsob měření z absolutního na přírůstkový, to je výhodné v případě, kdy naměřená hodnota je použita jako základní pro další měření. tlačítkem ZERO/ABS se hodnota na displeji nastaví do nulové pozice (zavřené čelisti) a zobrazí se způsob měření metrické/palcové přepínání datový výstup baterie CR2032 3,0 V záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro, v rozsahu mm dřevěné pouzdro Rozsah Přesnost Obj. č mm ±0.02 mm mm ±0.03 mm mm ±0.03 mm Rozsah L a b mm mm mm mm přesně a rentabilně

23 POSUVNÁ MĚŘÍTKA Posuvná měřítka s číselníkovým indikátorem typ 303/304 typ 303 typ 304 dělení 0,01 mm nebo 0,02 mm nerezová ocel s kalenými měřícími plochami přednastavené dvojí pastorky eliminují odpor a umožňují lepší opakovatelnost měření kolečkový posuv záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro, v rozsahu mm dřevěné pouzdro Rozsah Dělení Přesnost Obj. č. Standardní modely mm 0.01 mm ±0.02 mm mm 0.01 mm ±0.03 mm mm 0.01 mm ±0.04 mm mm 0.02 mm ±0.02 mm mm 0.02 mm ±0.03 mm mm 0.02 mm ±0.04 mm Modely s indikátorem v hliníkovém pouzdře mm 0.01 mm ±0.02 mm mm 0.01 mm ±0.03 mm mm 0.01 mm ±0.04 mm mm 0.02 mm ±0.02 mm mm 0.02 mm ±0.03 mm mm 0.02 mm ±0.04 mm Rozsah L a b c d mm mm mm mm mm mm přesně a rentabilně 23

24 POSUVNÁ MĚŘÍTKA Posuvná měřítka se stavěcím šroubkem typ 341 dělení 0,02 mm nebo 0,05 mm k dodání široký sortiment s duální stupnicí měření vnitřních i vnějších průměrů, hloubkoměr horní i dolní stupnice v úhlu zabraňují paralaxovým chybám nerezová ocel s kalenými měřícími plochami provedení s volným posuvem buď s tlačítkem, nebo stavěcím šroubkem Rozsah Dělení Přesnost Poznámka Obj. č mm / mm / 1/128 ±0.05 mm stavěcí šroubek mm / mm / 1/128 ±0.05 mm stavěcí šroubek mm / mm / 1/128 ±0.05 mm kulatý hloubkoměr Ø 1,8 mm mm / mm / ±0.02 mm stavěcí šroubek Rozsah L a b c d mm mm mm mm mm mm přesně a rentabilně

25 POSUVNÁ MĚŘÍTKA Posuvná měřítka s tlačítkem typ 351 Rozsah L a b c d mm mm mm mm mm mm Rozsah Dělení Přesnost Poznámka Obj. č mm / mm / 1/128 ±0.05 mm mm / mm / 1/128 ±0.05 mm mm / mm / 1/128 ±0.05 mm kulatý hloubkoměr Ø 1,8 mm mm / mm / 1/128 ±0.02 mm Posuvná měřítka bezparalaxová s oboustranným vodítkem typ 302 Rozsah L a b c d mm mm mm mm mm mm Rozsah Dělení Přesnost Poznámka Obj. č mm / mm / 1/128 ±0.05 mm spodní stavěcí šroubek přesně a rentabilně 25

26 POSUVNÁ MĚŘÍTKA Dílenská digitální posuvná měřítka typ baterie CR2032 dělení 0.01 mm / jemné stavění umožňuje přesné nastavení měřítka čelisti pro vnitřní měření jsou zaoblené minimální vnitřní měření je od průměru 20 mm metrické / palcové přepínání šest tlačítek nula je nastavitelná v každé pozici k dodání s horními čelistmi i bez nich baterie CR2032 3,0 V záruční list, návod k použití, kalibrační certifi kát balení: dřevěné pouzdro Rozsah Dělení Přesnost Délka čelistí Obj.č. bez horních čelistí mm 0.01 mm ±0.04 mm 100 mm mm 0.01 mm ±0.05 mm 150 mm mm 0.01 mm ±0.07 mm 150 mm mm 0.01 mm ±0.10 mm 200 mm s horními čelistmi mm 0.01 mm ±0.04 mm 56 mm / 100 mm mm 0.01 mm ±0.05 mm 67 mm / 150 mm mm 0.01 mm ±0.07 mm 67 mm / 150 mm mm 0.01 mm ±0.10 mm 67 mm / 200 mm Rozsah L a d e f mm mm mm mm mm mm Rozsah L a b d e f mm mm mm mm mm mm mm přesně a rentabilně

27 POSUVNÁ MĚŘÍTKA Digitální dílenská posuvná měřítka, systém SYLVAC typ 312 dělení 0,01 mm / 0,0005 lehké provedení optimální vedení v oboustranných drážkách čelist z nerez oceli, přesně broušené metrické / palcové přepínání baterie záruční list, návod k použití, kalibrační certifi kát balení: dřevěné pouzdro Rozsah Přesnost Délka čelistí Vnitřní čelisti Baterie Poznámky Obj.č. s horními čelistmi mm ±0.04 mm 90 mm 10 mm LR44 1.5V mm ±0.05 mm 90 mm 10 mm LR44 1.5V mm ±0.06 mm 90 mm 10 mm LR44 1.5V bez horních čelistí mm ±0.06 mm 150 mm 20 mm CR2032 3V Sylvac Electronics mm ±0.07 mm 150 mm 20 mm CR2032 3V Sylvac Electronics mm ±0.08 mm 150 mm 20 mm CR2032 3V Sylvac Electronics mm ±0.18 mm 150 mm 20 mm CR2032 3V Sylvac Electronics přesně a rentabilně 27

28 POSUVNÁ MĚŘÍTKA Dílenská posuvná měřítka s jemným stavěním typ 311/302 dělení 0,05 mm 1/128 záruční list, návod k použití, kalibrační certifi kát nerez ocel jemné stavění balení: dřevěné pouzdro vnitřní zaoblené čelisti minimální vnitřní měření: 10 mm u rozsahu 300 mm / mm u rozsahu přes 500 mm / 20 Rozsah Dělení Přesnost Délka čelistí Obj.č. bez horních čelistí mm / mm / 1/128 ±0.05 mm 100 mm mm / mm / 1/128 ±0.10 mm 150 mm mm / mm / 1/128 ±0.10 mm 150 mm mm / mm / 1/128 ±0.10 mm 150 mm s horními čelistmi mm / mm / 1/128 ±0.05 mm 56 mm+100 mm mm / mm / 1/128 ±0.10 mm 67 mm+150 mm mm / mm / 1/128 ±0.10 mm 67 mm+150 mm mm / mm / 1/128 ±0.10 mm 67 mm+150 mm Rozsah L a d e f mm mm mm mm mm mm Rozsah L a b d e f mm mm mm mm mm mm mm přesně a rentabilně

29 POSUVNÁ MĚŘÍTKA Dílenská posuvná měřítka typ 311/302 dělení 0,05 mm 1/128 záruční list, návod k použití, kalibrační nerez ocel certifi kát vnitřní zaoblené čelisti balení: dřevěné pouzdro minimální vnitřní měření: 10 mm u rozsahu 300 mm / mm u rozsahu přes 500 mm / 20 Rozsah Dělení Přesnost Délka čelistí Obj.č. bez horních čelistí mm / mm / 1/128 ±0.05 mm 100 mm A mm / mm / 1/128 ±0.10 mm 150 mm A mm / mm / 1/128 ±0.10 mm 150 mm A mm / mm / 1/128 ±0.10 mm 150 mm A s horními čelistmi mm / mm / 1/128 ±0.05 mm 56 mm+100 mm A mm / mm / 1/128 ±0.10 mm 67 mm+150 mm A mm / mm / 1/128 ±0.10 mm 67 mm+150 mm A mm / mm / 1/128 ±0.10 mm 67 mm+150 mm A Rozsah L a d e f mm mm mm mm mm mm Rozsah L a b d e f mm mm mm mm mm mm mm přesně a rentabilně 29

30 POSUVNÁ MĚŘÍTKA Digitální posuvná měřítka pro vnější a vnitřní drážky typ 309/ dělení 0,01 mm / 0,0005 série 309: měření vnějších drážek série 315: měření vnitřních drážek metrické / palcové přepínání nastavení nuly v každé pozici baterie LR44 záruční list, návod k použití, kalibrační certifi kát balení: dřevěné pouzdro Rozsah Přesnost Obj.č. vnější drážky mm ±0.03 mm mm ±0.04 mm vnitřní drážky mm ±0.04 mm mm ±0.04 mm mm ±0.04 mm Rozsah L a b c d e mm mm mm mm mm mm mm Rozsah L a b c d e f mm mm mm mm mm mm mm mm přesně a rentabilně

31 POSUVNÁ MĚŘÍTKA Digitální posuvná měřítka na trubky typ 316 dělení 0,01 mm / 0,0005 jedna pevná čelist válcového tvaru, druhá posuvná čelist slouží k měření tloušťky trubkovitých tvarů metrické / palcové přepínání nastavení nuly v každé pozici Ø4 mm baterie LR44 záruční list, návod k použití, kalibrační certifi kát balení: dřevěné pouzdro Rozsah Přesnost L a b Obj.č mm ±0.03 mm Digitální posuvná měřítka s nastavitelnou čelistí typ 317 dělení 0,01 mm / 0,0005 pevná čelist s možností vertikálního nastavení délky pro měření různě vysokých stupňů metrické / palcové přepínání nastavení nuly v každé pozici baterie LR44 záruční list, návod k použití, kalibrační certifi kát balení: dřevěné pouzdro Rozsah Přesnost L a b c d e Obj.č mm ±0.04 mm přesně a rentabilně 31

32 POSUVNÁ MĚŘÍTKA Digitální posuvy typ 326 dělení 0,01 mm / 0,0005 odečítané hodnoty jsou k dispozici buď v absolutní hodnotě (měřeno k nulové pozici), nebo přírůstkově (dočasně) k nulové pozici v jakémkoliv bodě na stupnici. Varianty mohou být vybrány stiskem tlačítka ABS / INC metrické / palcové přepínání dodáváno s úchytkami pro nejčastější způsoby upnutí k dispozici s vertikálním nebo horizontálním provedením displeje ZÁKLADNÍ PŘÍSLUŠENSTVÍ: baterie LR44 záruční list, návod k použití, kalibrační certifi kát Horizonzální Vertikální Rozsah Přesnost Obj.č. Obj.č. 100 mm ±0.02 mm mm ±0.03 mm mm ±0.03 mm mm ±0.04 mm mm ±0.05 mm mm ±0.08 mm mm ±0.10 mm mm ±0.10 mm Rozsah A B C D E F G L1 L2 palce / mm mm mm mm mm mm mm mm mm mm horizontální 4 / / / / / / / / vertikální 4 / / / / / / / / přesně a rentabilně

33 HLOUBKOMĚRY A VÝŠKOMĚRY Hloubkoměry bez nosu typ 321/ dělení: digitální 0,01 mm / 0,0005 analogové 0,05 mm měřicí plochy jsou přesně broušeny metrické/palcové přepínání nerez ocel, kaleno baterie LR44 (digitální provedení) záruční list, návod k použití, kalibrační certifi kát balení: plastové pouzdro pro digitální modely kožené pouzdro pro analogové modely Rozsah Dělení Přesnost Obj. č. Digitální modely mm 0.01 mm ±0.02 mm mm 0.01 mm ±0.03 mm mm 0.01 mm ±0.04 mm Analogové modely mm 0.05 mm ±0.05 mm mm 0.05 mm ±0.05 mm mm 0.05 mm ±0.05 mm digitální modely analogové modely b a b d a d L L Rozsah Digitální modely Analogové modely L a b d L a b d mm 230 mm 100 mm 8.5 mm 14.5 mm 250 mm 100 mm 5 mm 10 mm mm 280 mm 100 mm 8.5 mm 14.5 mm 300 mm 100 mm 5 mm 10 mm mm 380 mm 100 mm 8.5 mm 14.5 mm 400 mm 100 mm 5 mm 10 mm přesně a rentabilně 33
