1 Nízkotlaká dávkovací čerpadla a systémy 2014

2 Nízkotlaká dávkovací čerpadla Obsah Solenoidová dávkovací čerpadla, příslušenství a dávkovací systémy Oblastní diagram dávkovacích čerpadel 1 Nízkotlaká dávkovací čerpadla Přehled solenoidových dávkovacích čerpadel Oblastní diagram alpha - membránová dávkovací čerpadla alpha - dávkovací membránová čerpadla Identifikační kód čerpadel alpha Sady náhradních dílů, náhradní membrány Beta - membránová dávkovací čerpadla Beta b - dávkovací solenoidová čerpadla Identifikační kód čerpadel Beta b Sady náhradních dílů, náhradní membrány gamma/l - membránová dávkovací čerpadla gamma/l - dávkovací solenoidová čerpadla Identifikační kód čerpadel gamma/l Sady náhradních dílů, náhradní membrány delta - membránová dávkovací čerpadla delta - dávkovací solenoidová čerpadla Identifikační kód čerpadel delta Sady náhradních dílů, náhradní membrány mikro delta - přesná plunžrová dávkovací čerpadla mikro delta - dávkovací solenoidová čerpadla Identifikační kód čerpadel mikrodelta MDLa Sady náhradních dílů, náhradní membrány Příslušenství dávkovacích čerpadel mikro delta Pneumados b - membránová dávkovací čerpadla Pneumados b - dávkovací solenoidová čerpadla Identifikační kód čerpadel Pneumados PNDb Příklad objednání příslušenství Sady náhradních dílů, náhradní membrány DULCO flex - hadicová peristaltická dávkovací čerpadla DULCO flex DF2a Identifikační kód čerpadel DULCO flex DF2a DULCO flex DF3a Identifikační kód čerpadel DULCO flex DF3a DULCO flex DF4a Identifikační kód čerpadel DULCO flex DF4a Ultrazvukový průtokoměr Dulco Flow Ultrazvukový průtokoměr Dulco Flow DFMa Díly a doplňky solenoidových dávkovacích čerpadel Sací ventily Injekční ventily Injekční armatury, zpětné ventily Protitlaké ventily / přepouštěcí ventily Proplachovací sestavy / sestavy s přepouštěcím ventilem Hadice Tlumiče pulzací bez oddělovací membrány Tlumiče pulzací - průtočné Sací sestavy bez hladinových spínačů Sací sestavy s jednopolohovým hladinovým spínačem Sací sestavy s dvoupolohovým hladinovým spínačem Hladinové plovákové spínače Průtokové monitory, signálové kabely Zabezpečovací příslušenství Spojovací převlečné matice Nástěnné konzoly pro čerpadla Kontaktní vodoměry na pitnou vodu, příslušenství vodoměrů Katalog ProMinent 2014

3 Nízkotlaká dávkovací čerpadla Obsah Solenoidová dávkovací čerpadla, příslušenství a dávkovací systémy 1.10 Speciální mechanická a hydraulická příslušenství Sady náhradních dílů Membrány dávkovacích čerpadel Ventilové kuličky / ventilové pružinky Připojení potrubí, vsuvky Příklady použití a aplikací Proporcionální dávkování NaClO do pitné vody Šokové dávkování biocidu do okruhu chladicí vody Zásobníky a přečerpávací čerpadla Přehled zásobníků a přečerpávacích čerpadel Přehled typů zásobníků a přečerpávacích čerpadel Zásobníky chemikálií a záchytné vany z PE Zásobníky chemikálií, lité z PE Záchytné vany pod zásobníky chemikálií, lité z PE Náhradní díly Příslušenství pro lité zásobníky chemikálií Příslušenství zásobníků Míchadla Zásobníky, svařované z PP/PE Zásobníky, svařované z PE/PP a jejich příslušenství Velkoobjemové zásobníky konstruované dle WHG Nádrže a reaktory PE/PP, dle zákaznické specifikace Záchytné vany pod přepravní PE zásobníky Odměrná sestava - PVC Plynový uzávěr Nosné panely z PP Vřetenová čerpadla ProMinent Spectra Spectra - čerpadla pro roztoky polymerů Technická data elektromotorů čerpadel Spectra Technická data čerpadel Spectra Náhradní díly pro čerpadla Spectra Chemická odstředivá čerpadla ProMinent vontaine vontaine - chemická odstředivá čerpadla Sady náhradních dílů pro vontaine Pneumatická membránová čerpadla Duodos Pneumatická membránová čerpadla Duodos Sady náhradních dílů Sudová čerpadla DULCO Trans Sudová čerpadla čerpadla DULCO Trans Hadicová čerpadla DULCO flex Hadicová čerpadla DULCO flex DULCO flex DFA DULCO flex DFB DULCO flex DFC DULCO flex DFD Náhradní díly čerpadel DULCO flex Příklady použití a aplikací Dávkování polymerů Plnění provozního zásobníku denní spotřeby Plnění provozního zásobníku denní spotřeby Odkyselení pitné vody 2-58 Katalog ProMinent

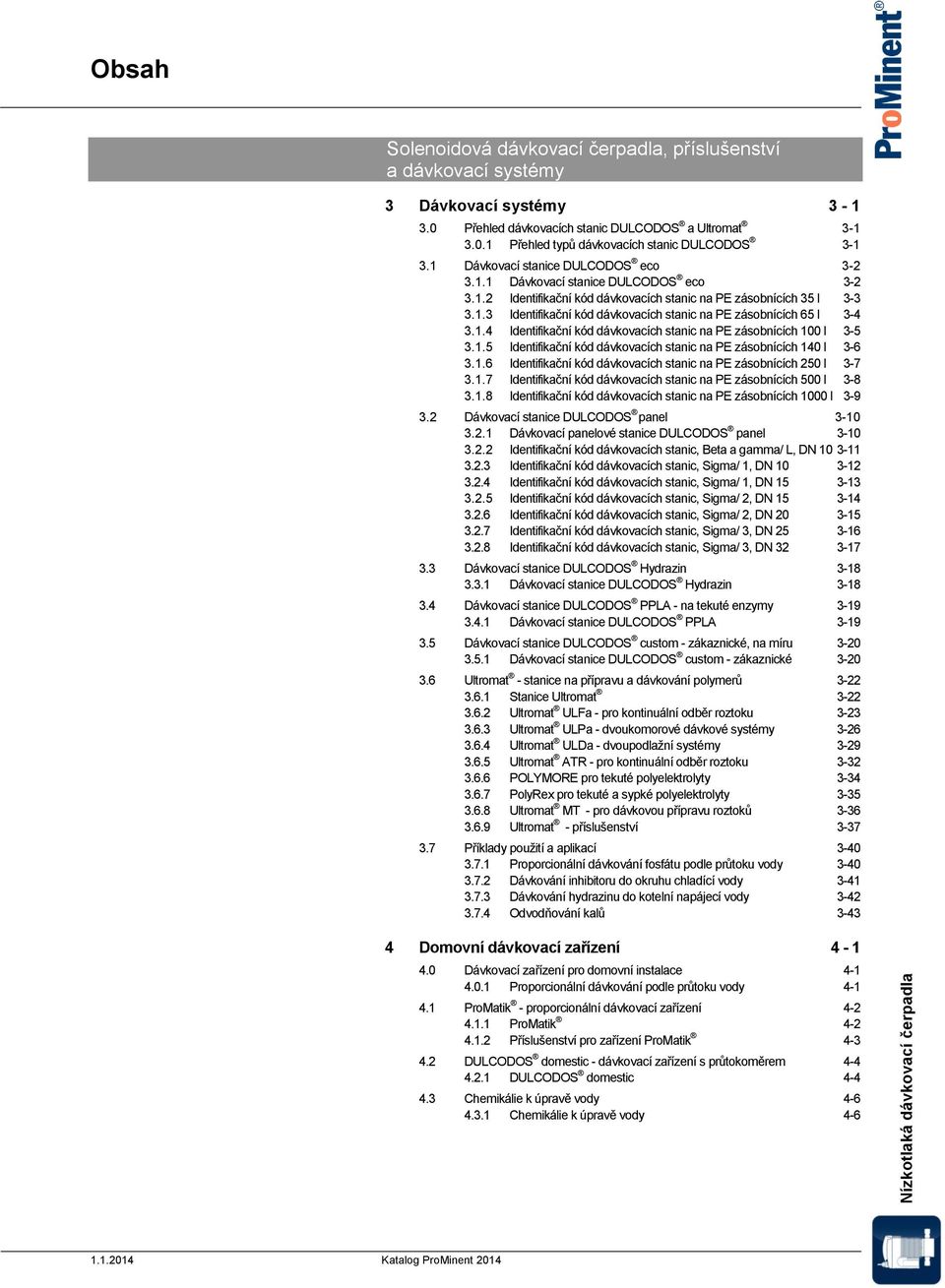

4 Nízkotlaká dávkovací čerpadla Obsah Solenoidová dávkovací čerpadla, příslušenství a dávkovací systémy 3 Dávkovací systémy Přehled dávkovacích stanic DULCODOS a Ultromat Přehled typů dávkovacích stanic DULCODOS Dávkovací stanice DULCODOS eco Dávkovací stanice DULCODOS eco Identifikační kód dávkovacích stanic na PE zásobnících 35 l Identifikační kód dávkovacích stanic na PE zásobnících 65 l Identifikační kód dávkovacích stanic na PE zásobnících 100 l Identifikační kód dávkovacích stanic na PE zásobnících 140 l Identifikační kód dávkovacích stanic na PE zásobnících 250 l Identifikační kód dávkovacích stanic na PE zásobnících 500 l Identifikační kód dávkovacích stanic na PE zásobnících 1000 l Dávkovací stanice DULCODOS panel Dávkovací panelové stanice DULCODOS panel Identifikační kód dávkovacích stanic, Beta a gamma/ L, DN Identifikační kód dávkovacích stanic, Sigma/ 1, DN Identifikační kód dávkovacích stanic, Sigma/ 1, DN Identifikační kód dávkovacích stanic, Sigma/ 2, DN Identifikační kód dávkovacích stanic, Sigma/ 2, DN Identifikační kód dávkovacích stanic, Sigma/ 3, DN Identifikační kód dávkovacích stanic, Sigma/ 3, DN Dávkovací stanice DULCODOS Hydrazin Dávkovací stanice DULCODOS Hydrazin Dávkovací stanice DULCODOS PPLA - na tekuté enzymy Dávkovací stanice DULCODOS PPLA Dávkovací stanice DULCODOS custom - zákaznické, na míru Dávkovací stanice DULCODOS custom - zákaznické Ultromat - stanice na přípravu a dávkování polymerů Stanice Ultromat Ultromat ULFa - pro kontinuální odběr roztoku Ultromat ULPa - dvoukomorové dávkové systémy Ultromat ULDa - dvoupodlažní systémy Ultromat ATR - pro kontinuální odběr roztoku POLYMORE pro tekuté polyelektrolyty PolyRex pro tekuté a sypké polyelektrolyty Ultromat MT - pro dávkovou přípravu roztoků Ultromat - příslušenství Příklady použití a aplikací Proporcionální dávkování fosfátu podle průtoku vody Dávkování inhibitoru do okruhu chladící vody Dávkování hydrazinu do kotelní napájecí vody Odvodňování kalů Domovní dávkovací zařízení Dávkovací zařízení pro domovní instalace Proporcionální dávkování podle průtoku vody ProMatik - proporcionální dávkovací zařízení ProMatik Příslušenství pro zařízení ProMatik DULCODOS domestic - dávkovací zařízení s průtokoměrem DULCODOS domestic Chemikálie k úpravě vody Chemikálie k úpravě vody Katalog ProMinent 2014

5 Nízkotlaká dávkovací čerpadla Obsah Katalog ProMinent

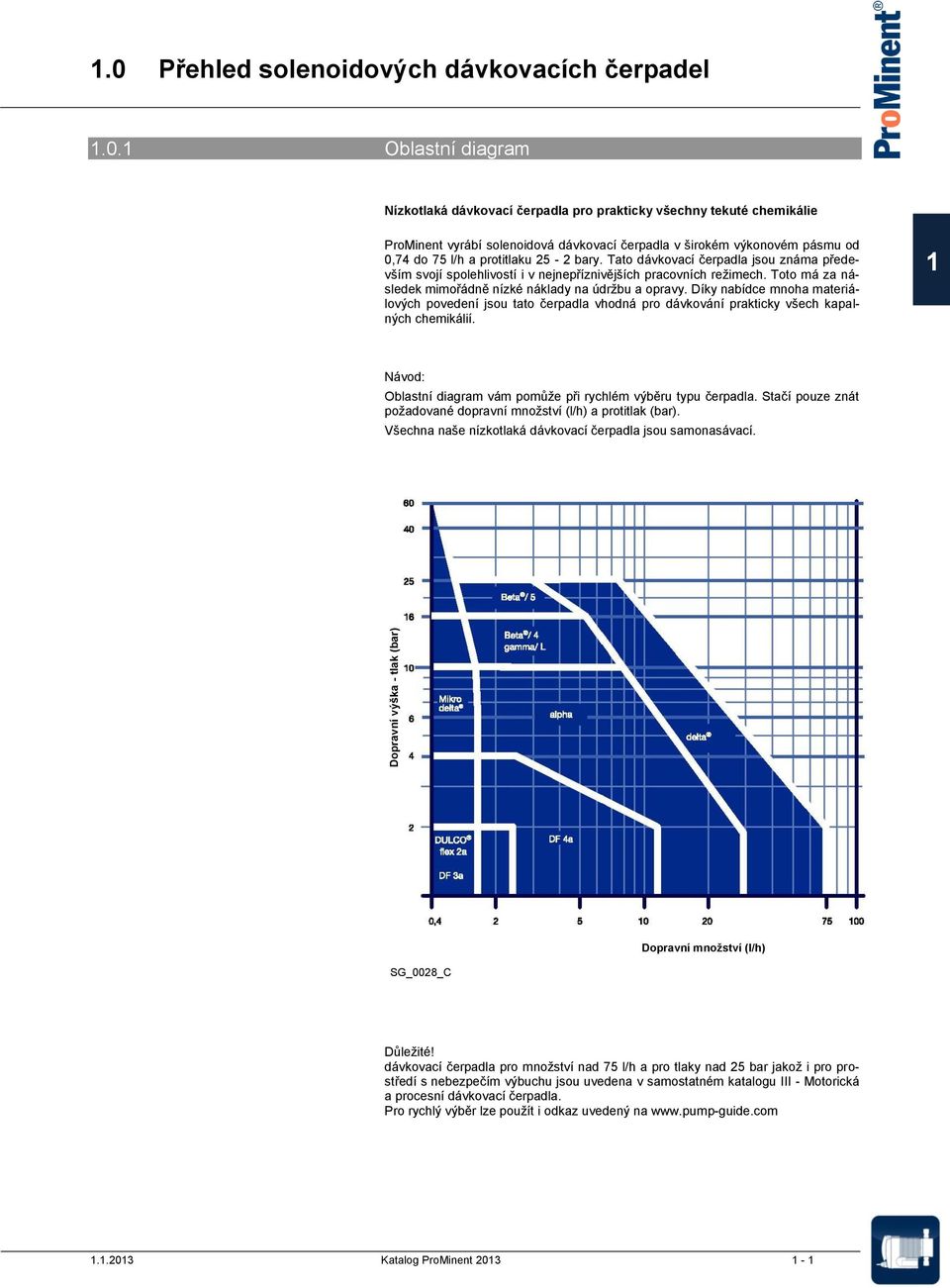

6 Dopravní výška - tlak (bar) 1.0 Přehled solenoidových dávkovacích čerpadel Oblastní diagram Nízkotlaká dávkovací čerpadla pro prakticky všechny tekuté chemikálie ProMinent vyrábí solenoidová dávkovací čerpadla v širokém výkonovém pásmu od 0,74 do 75 l/h a protitlaku 25-2 bary. Tato dávkovací čerpadla jsou známa především svojí spolehlivostí i v nejnepříznivějších pracovních režimech. Toto má za následek mimořádně nízké náklady na údržbu a opravy. Díky nabídce mnoha materiálových povedení jsou tato čerpadla vhodná pro dávkování prakticky všech kapalných chemikálií. 1 Návod: Oblastní diagram vám pomůže při rychlém výběru typu čerpadla. Stačí pouze znát požadované dopravní množství (l/h) a protitlak (bar). Všechna naše nízkotlaká dávkovací čerpadla jsou samonasávací. SG_0028_C Dopravní množství (l/h) Důležité! dávkovací čerpadla pro množství nad 75 l/h a pro tlaky nad 25 bar jakož i pro prostředí s nebezpečím výbuchu jsou uvedena v samostatném katalogu III - Motorická a procesní dávkovací čerpadla. Pro rychlý výběr lze použít i odkaz uvedený na Katalog ProMinent

7 1.0 Přehled solenoidových dávkovacích čerpadel Katalog ProMinent

8 Dávkovací čerpadla vyžadují i příslušenství Níže uvedené příklady demonstrují, jaká příslušenství lze pro dávkovací procesy používat Pouze dávkovací čerpadlo zpravidla nepostačuje k tomu, aby dávkování probíhalo spolehlivě. K tomu je nezřídka nutno instalovat doplňky a příslušenství. ProMinent vyrábí a dodává tato příslušenství v takovém rozsahu, že je možno sestavit řádně fungující systém dávkování pro jakoukoliv chemikálii. A nejen příslušenství, ale i zkušenosti a poradenství, tam, kde jej uživatel potřebuje. 1 1 dávkovací čerpadlo 2 průtokoměr DFMa se sledováním každého pulzu (zdvihu) a zpětnou vazbou do čerpadla 3 sací sestava s plovákovým spínačem 4 zásobník chemikálie ProMinent 5 vypouštěcí ventil 6 elektromíchadlo 7 časový spínač ProMinent 8 houkačka 9 světelná signalizace poruchy 10 manometr k nastavení protitlaku 11 protitlaký ventil 13 injekční armatura nebo injekční ventil AP_0004_SW Katalog ProMinent 2014

9 Dávkovací čerpadla vyžadují i příslušenství 1 1 dávkovací čerpadlo 3 sací sestava s plovákovým spínačem 4 zásobník chemikálie ProMinent 5 vypouštěcí ventil 6 elektromíchadlo 7 časový spínač ProMinent 12 multifunkční ventil 13 injekční armatura nebo injekční ventil AP_0005_SW3 Katalog ProMinent

10 Nízkotlaká dávkovací čerpadla 1.1 alpha - membránová dávkovací čerpadla alpha - dávkovací membránová čerpadla poháněná elektromotorem Čerpadla vhodná pro použití na jednoduchých dávkovacích aplikacích, v dolní oblasti výkonové oblasti. Výkonový rozsah 1,0 30,6 l/h, 10 2 bary. Peristaltická čerpadla alpha pro jednoduché dávkovací procesy pro kapalné chemikálie. 1 Výrobní řada čerpadel alpha vychází z kombinace dvou velikostí převodovek a 4 velikostí dávkovacích hlav. Materiálové provedení dávkovací hlavy je buď PVDF nebo akrylik/pvc. Tyto variantní provedení umožňují pokrýt velké množství praktických průmyslových dávkovacích aplikací. Přednosti přesné dávkování a velmi dobrá sací schopnost jako důsledek plynulého průběhu sacího i výtlačného zdvihu odolné provedené plastového tělesa nárazuvzdorné a působení chemikálií odolné provedení použitelné i pro kapaliny s vyšší viskozitou tichý chod Technické údaje nastavení délky zdvihu se provádí změnou excentricity vačky v krocích po 10 % za klidu čerpadla délka zdvihu nastavitelná v rozmezí 0-100% v krocích po 10% deformace membrány je rovnoměrně rozložena na obě strany úvratí sací i výtlačný zdvih mají díky vačkovému mechanizmu dokonale plynulý sinusový charakter Oblasti použití dávkování chemikálií v soukromých bazénech dávkování mazadel na pásových dopravnících plniček lahví dávkování prostředků v myčkách nádobí Základní rozměry čerpadel alpha P_ALP_0004_SW3 P_ALP_0006_SW3 Rozměrový výkres čerpadla alpha rozměry v milimetrech Katalog ProMinent

11 Nízkotlaká dávkovací čerpadla 1.1 alpha - membránová dávkovací čerpadla Technická data 1 velikost čerpadla výkon čerpadla při maximál. protitlaku výkon čerpadla při středním protitlaku zdvihová frekvence délka zdvihu potrubní přípojky ØD x Ød sací výška hmotnost ALPc bar l/h ml/zdv. bar l/h ml/zdv. zdv./min. mm mm m v. sl. kg verze 50 Hz ALPc ,0 0,29 5 1,1 0, x 4 5,1 3 ALPc ,8 0,52 5 2,1 0, x 4 5,1 3 ALPc ,5 1,01 5 3,9 1, x 5 5,1 3 ALPc ,7 1,00 5 8,6 1, x 5 5,1 3 ALPc ,9 1,98 3 7,7 2, x 5 4,1 3 ALPc ,0 2, ,3 2, x 5 4,1 3 ALPc ,6 3, ,7 4, x 9 3,1 3 verze 60 Hz ALPc ,2 0,29 5 1,3 0, x 4 5,1 3 ALPc ,2 0,53 5 2,6 0, x 4 5,1 3 ALPc ,1 0,99 5 4,7 1, x 5 5,1 3 ALPc ,9 0, ,4 1, x 5 5,1 3 ALPc ,3 2,00 3 9,2 2, x 5 4,1 3 ALPc ,6 2, ,9 2, x 5 4,1 3 ALPc ,4 3, ,2 4, x 9 3,1 3 Všechna data se vztahují na zkoušky provedené vodou při teplotě 20 C Materiálová provedení dávkovacích hlav označení dávkovací sací / výtlačný hlava ventil těsnění kuličky PPE polypropylen polypropylen EPDM keramika PPB polypropylen polypropylen FKM keramika NPE akrylik PVC EPDM keramika NPB akrylik PVC FKM keramika PVT PVDF PVDF PTFE keramika Pracovní membrány čerpadel mají vnější povrchovou vrstvu z PTFE. FKM je fluorová pryž Data elektropohonu Typ motoru: motor s kotvou nakrátko, s teplotní ochranou vinutí Napájení: V, 50/60 Hz (verze A) Příkon: 50 W (při 230 V / 50 Hz) Proudová hodnota: 0,4 A (při 230 V / 50 Hz) Krytí: IP 23 Garance: 12 měsíců na mechanickou část čerpadla (pohonnou jednotku) 1-4 Katalog ProMinent

12 Nízkotlaká dávkovací čerpadla 1.1 alpha - membránová dávkovací čerpadla Identifikační kód čerpadel alpha Dávkovací membránová čerpadla řady alpha, verze c ALPc typ: ,0 l/hod - 10 bar ,8 l/hod - 10 bar ,5 l/hod - 10 bar ,7 l/hod - 10 bar při 50 Hz ,9 l/hod - 7 bar ,0 l/hod - 4 bary ,6 l/hod - 2 bary materiálové provedení dávkovací hlavy: PPE polypropylen / polypropylen / EPDM PPB polypropylen / polypropylen / FPM NPE akrylik / PVC / EPDM NPB akrylik / PVC / FKM PVT PVDF / PVDF / PTFE pružinky ventilů: 2 bez pružin ve ventilech, s odvzdušněním 3 2 pružiny ve ventilech; přibl. 0,1 bar, materiál , s odvzdušněním potrubní přípojky: 0 standardní zákaznická verze: 0 standard s logem ProMinent napájení el. proudem: A 230 V, 50 / 60 Hz, 2 m Eurovidlice B 230 V, 50 / 60 Hz, 2 m vidlice Swiss C 230 V, 50 / 60 Hz, 2 m vidlice Australia D 115 V, 50 / 60 Hz, 2 m vidlice USA příslušenství: 0 bez příslušenství 1 sací a injekční ventil Katalog ProMinent

13 Nízkotlaká dávkovací čerpadla 1.1 alpha - membránová dávkovací čerpadla Sady náhradních dílů, náhradní membrány Doporučená sada náhradních dílů pro čerpadla ProMinent alpha obsahuje: 1 1 ks membrána 1 ks sací ventil kompletní 1 ks výtlačný ventil kompletní 2 ks ventilová kulička 1 sd sada těsnění 1 ks potrubní přípojky Sady náhradních dílů čerpadel ALPc: velikost provedení 1001, 1002, 1004, 1008 PPE PPB NPE NPB PVT , 0417 PPE PPB NPE NPB PVT PPE PPB NPE NPB PVT Náhradní membrány dávkovacích čerpadel ALPc: velikost , 1004, , pk_1_008 Příslušenství sací ventily viz strana 1-46 injekční ventily viz strana 1-49 hadičky viz strana 1-59 sací sestavy, sací armatury bez hladinových spínačů viz strana 1-64 spojovací materiál viz strana 1-92 Náhradní díly speciální ventilové kuličky, ventilové pružiny viz strana Katalog ProMinent

14 Nízkotlaká dávkovací čerpadla 1.2 Beta b - membránová solenoidová dávkovací čerpadla Beta b - dávkovací solenoidová čerpadla Čerpadla charakterizovaná tím, že mají všechny vlastnosti k tomu, aby byla schopna garantovat perfektní podporu a řízení procesů. Výkonový rozsah 0,74-32 l/h, 25-2 bary Dávkovací čerpadla řady beta jsou určena pro dávkování všech používaných tekutých chemikálií v úpravě vody a v chemických procesech. Rozsáhlé množství velikostí a materiálových provedení znamenají, že tato čerpadla jsou vhodná pro dávkování prakticky všech tekutých chemikálií. Téměř neopotřebitelný solenoidový pohon je zárukou výjimečně dlouhé životnosti a to i za podmínek maximální zátěže. 1 Přednosti snadné nastavení výkonu kombinací změny délky zdvihu a počtu zdvihů membrány široké pásmo nastavení pulzní regulace formou multiplikace řídicích externích impulzů vyráběna v materiálovém provedení PP, Akrylik, PVDF, PTFE, nerez funkce automatického odvzdušňování dávkovací hlavy bez obtokového potrubí u provedení Akrylik/PVDF a PVDF např. pro dávkování H 2O 2 nebo chlornanu téměř neopotřebitelný solenoidový pohon: chráněný proti přetěžování a navíc hospodárný při provozu hospodárný provoz díky výrazně nižší spotřebě energie dosažené vysokou účinností čerpadla 3 LED signálky pro indikaci provoz / upozornění / porucha P_BE_0048_SW Beta b Technické údaje široké pásmo nastavení pulzní regulace formou multiplikace řídicích externích impulzů v poměrech od 64:1 do 1:64 10 kroků nastavení zdvihové frekvence v rozmezí % což odpovídá hodnotám zdv/min plynule nastavitelná délka zdvihu v rozmezí 0-100% (doporučeno %) vstup pro dvoupolohový plovákový hladinový spínač širokopásmové napájení V jako standard volitelně lze i dodatečně instalovat modul reléového výstupu provedení pro napájení nízkým napětím V stejnosměrným Rozměrový výkres čerpadel Beta b materiálové provedení PP velikost E F , , , ,5 200,5 velikost K L M ,5 Ø ,5 111 Ø ,5 Ø ,5 94,5 Ø 110 P_BE_0069_SW3 Čerpadlo Beta b, materiálové provedení PP, rozměry v milimetrech Katalog ProMinent

15 Nízkotlaká dávkovací čerpadla 1.2 Beta b - membránová solenoidová dávkovací čerpadla Rozměrový výkres čerpadel Beta b materiálové provedení NP 1 velikost E F , ,5 178, ,2 199 velikost K L M Ø ,5 105,5 Ø Ø Ø ,5 Ø 110 P_BE_0070_SW3 Čerpadlo Beta b, materiálové provedení NP, rozměry v milimetrech Rozměrový výkres čerpadel Beta b materiálové provedení PV velikost E F , , ,2 199 velikost K L M Ø Ø Ø Ø 110 P_BE_0071_SW3 Čerpadlo Beta b, materiálové provedení PV, rozměry v milimetrech 1-8 Katalog ProMinent

16 Nízkotlaká dávkovací čerpadla 1.2 Beta b - membránová solenoidová dávkovací čerpadla Technická data velikost čerpadla výkon čerpadla při maximálním protitlaku výkon čerpadla při středním protitlaku maximální zdvihová frekvence potrubní přípojky ØD x Ød sací výška střední příkon váha PP, PC, NP TT / SS Beta b bar l/h ml/zd bar l/h ml/zd zdv./min mm m v. sl. W přibl. kg BT4b 1000*** 10 0,74 0,07 5 0,82 0, x 4 6** 7,2 2,9 / 3,6 BT4b 1601*** 16 1,10 0,10 8 1,4 0, x 4 6** 9,6 2,9 / 3,6 BT4b 1602*** 16 2,20 0,20 8 2,5 0, x 4 6** 11,2 2,9 / 3,6 BT4b 1604*** 16 3,60 0,33 8 4,0 0, x 4 6** 15,2 3,1 / 3,9 BT4b 0708*** 7 7,10 0,66 3,5 8,4 0, x 5 6** 15,2 3,1 / 3,9 BT4b ,30 1, ,2 1, x 5 3** 15,2 3,1 / 3,9 BT4b ,00 1, ,9 1, x 9 2** 15,2 3,3 / 4,4 BT5b ,90 0, ,0 0, x 4**** 6** 19,2 4,5 / 5,3 BT5b ,80 0,63 5 8,3 0, x 5 6** 19,2 4,5 / 5,3 BT5b ,00 1,02 3,5 13,1 1, x 5 4** 19,2 4,5 / 5,3 BT5b ,10 1, ,1 1, x 9 3** 19,2 4,7 / 5,8 BT5b ,00 2, ,2 3, x 9 2** 19,2 5,1 / 6,6 Dávkovací čerpadla Beta b se samoodvzdušňovací hlavou * BT4b ,40 0,13 8 1,7 0, x 4 2,1** 11,2 2,9 / - BT4b ,70 0,25 5 3,6 0, x 4 2,7** 15,2 3,1 / - BT4b ,60 0,61 3,5 7,5 0, x 5 2,0** 15,2 3,1 / - BT4b ,80 1, ,6 1, x 5 2,0** 15,2 3,1 / - BT4b ,20 1, ,0 1, x 9 2,0** 15,2 3,3 / - BT5b ,30 0,58 5 7,5 0, x 5 3,0** 19,2 4,5 / - BT5b ,50 0,97 3,5 12,3 1, x 5 2,5** 19,2 4,5 / - BT5b ,60 1, ,4 1, x 9 2,5** 19,2 4,7 / - 1 Čerpadla Beta s dávkovací hlavou v provedení pro vysoce viskózní kapaliny mají o 10 20% nižší výkon a nejsou samonasávací. Ventily dávkovací hlavy těchto čerpadel mají připojení G ¾ DN 10 (d16) * hodnoty udané v tabulce představují minimální garantované výkonové hodnoty při dávkování při pokojové teplotě, měřeno na vodu. Připojení hadičky na samoodvzdušňovací hlavě je 6x4 mm. ** sací výška za předpokladu zcela zahlceného sacího potrubí a dávkovací hlavy, u samoodvzdušňovacích čerpadel při zavzdušněném sacím potrubí *** pro speciální aplikace jsou k dispozici tato čerpadla i redukovanou hodnotou maximálního tlaku na hodnoty 4, 7 a 10 bar, například pro plavecké bazény **** vnitřní průměr Ød je u nerezové trubičky 6 mm Všechny údaje se vztahují k čerpané kapalině voda při 20 C Materiálová provedení dávkovacích hlav verze těleso hlavy sací / výtlačný ventil sedla těsnění kuličky PPT polypropylen PVDF PVDF PTFE keramika NPT akrylik PVDF PVDF PTFE keramika PVT PVDF PVDF PVDF PTFE keramika TTT PTFE PTFE s uhlíkem s uhlíkem keramika PTFE keramika SST nerez nerez keramika PTFE keramika Pracovní membrány čerpadel mají vnější povrchovou vrstvu z PTFE. FKM je fluorová pryž. Přesnost reprodukovaného dávkování je lepší jako ±2 % za podmínky správné instalace čerpadla Provozní teplota okolí: -10 C až +45 C Krytí IP 65, třída izolace vinutí F Katalog ProMinent

17 Nízkotlaká dávkovací čerpadla 1.2 Beta b - membránová solenoidová dávkovací čerpadla Identifikační kód čerpadel Beta b Dávkovací čerpadla řady Beta, verze b 1 velikost: BT4b bar 0,74 l/h bar 3,60 l/h bary 19,00 l/h bar 1,10 l/h bar 7,10 l/h bar 2,2 l/h bary 12,30 l/h BT5b bar 2,90 l/h bary 17,10 l/h bar 6,80 l/h bary 32,00 l/h bar 11,00 l/h materiálové provedení dávkovací hlavy / ventilů: PP polypropylen / PVDF; pro samoodvzdušňovací provedení polypropylen/ polypropylen NP akrylik / PVDF; pro samoodvzdušňovací provedení akrylik / PVC PV PVDF / PVDF TT PTFE / PTFE SS nerez / materiál těsnění / membrána: T PTFE / vnější vrstva PTFE S vnější vrstva membrány z materiálu FPM pro křemičitá media typ dávkovací hlavy: 0 bez odvzd. ventilku, bez pružin ve ventilech; pouze pro TT a SS, a pouze velikost bez odvzd. ventilku, pružiny ve ventilech; pouze pro TT a SS, a pouze vel s odvzd. ventilkem, bez pružin ve ventilech pouze pro PP, PV, NP, ne pro vel s odvzdušňovacím ventilkem, pružiny ve ventilech pro PP, PV, NP, ne pro vel pro vysoce viskózní media, pouze PVT, 1604, 0708, 1008, 0413, 0713, 0220, samoodvzdušňovací hlava, pouze PV, NP, ne pro velikosti 1000, 1601 a 0232 potrubní přípojky: 0 standardní 5 výtlačný ventil pro hadičku 12/6 9 výtlačný ventil pro hadičku 10/4 zákaznické provedení: 0 standard logo: 0 s logem ProMinent napájení: U V 10%, 50 / 60 Hz M 12 V stejnosm., (pouze BT4b) N 24 V stejnosm. kabel napájení: A 2 m, Euro vidlice B 2 m, Swiss C 2 m, Australia D 2 m, USA 1 2 m, volný konec reléový výstup: 0 bez releového výstupu 1 relé signalizace poruchy, rozpíná (NC), 1 přep. kontakt 230 V-2 A 3 relé signalizace poruchy, spíná (NO), 1 přep. kontakt 230 V-2 A 4 jako 1 + taktovací relé, 2xNO kontakt 24 V 100 ma 5 jako 3 + taktovací relé, 2xNO kontakt 24 V 100 ma příslušenství: 0 bez příslušenství 1 sací a injekční ventil, hadičky 2m PVC sání + 5m PE výtlaku typ ovládání: 0 bez blokování 1 blokování - manuální ovládání je blokováno, pokud je připojen kabel externího ovládání varianty ovládání: 0 standardní volby na přání 0 0 bez volby 1-10 Katalog ProMinent

18 Nízkotlaká dávkovací čerpadla 1.2 Beta b - membránová solenoidová dávkovací čerpadla Sady náhradních dílů, náhradní membrány Doporučená sada náhradních dílů pro čerpadla Beta b obsahuje: 1 ks membrána 1 ks sací ventil kompletní 1 ks výtlačný ventil kompletní 2 ks ventilová kulička 1 sd sada těsnění 1 ks potrubní přípojky 1 Sada náhradních dílů pro provedení nerez neobsahuje sací ani výtlačný ventil. Sady náhradních dílů Beta velikost provedení 1000 PPT, NPT, PVT TTT SST PPT, NPT, PVT TTT SST PPT, NPT, PVT TTT SST a 2504 PPT, NPT, PVT PVT (HV) TTT SST a 1008 PPT, NPT, PVT PVT (HV) TTT SST a 0713 PPT, NPT, PVT PVT 4 (HV) TTT SST a 0420 PPT, NPT, PVT PVT (HV) TTT SST pk_1_ PPT, NPT, PVT TTT SST Příslušenství sací ventily viz strana 1-46 injekční ventily viz strana 1-49 hadičky viz strana 1-59 sací sestavy, sací armatury bez hladinových spínačů viz strana 1-64 spojovací materiál viz strana 1-92 Náhradní díly speciální ventilové kuličky, ventilové pružiny viz strana Katalog ProMinent

19 Nízkotlaká dávkovací čerpadla 1.2 Beta b - membránová solenoidová dávkovací čerpadla Sady náhradních dílů pro čerpadla Beta se samoodvzdušňovací hlavou Doporučená sada náhradních dílů pro čerpadla Beta b se samoodvzdušňovací hlavou obsahuje: 1 1 ks membrána 1 ks sací ventil kompletní 1 ks výtlačný ventil kompletní 2 ks ventilová kulička 1 sd sada těsnění 1 ks potrubní přípojky velikost provedení 1602 NPT7, PVT NPT7, PVT , 1008 NPT7, PVT , 0713 NPT7, PVT , 0420 NPT7, PVT Náhradní membrány dávkovacích čerpadel Beta velikost provedení 1000 všechna provedení všechna provedení všechna provedení a 2504 všechna provedení a 1008 všechna provedení a 0713 všechna provedení a 0420 všechna provedení všechna provedení Katalog ProMinent

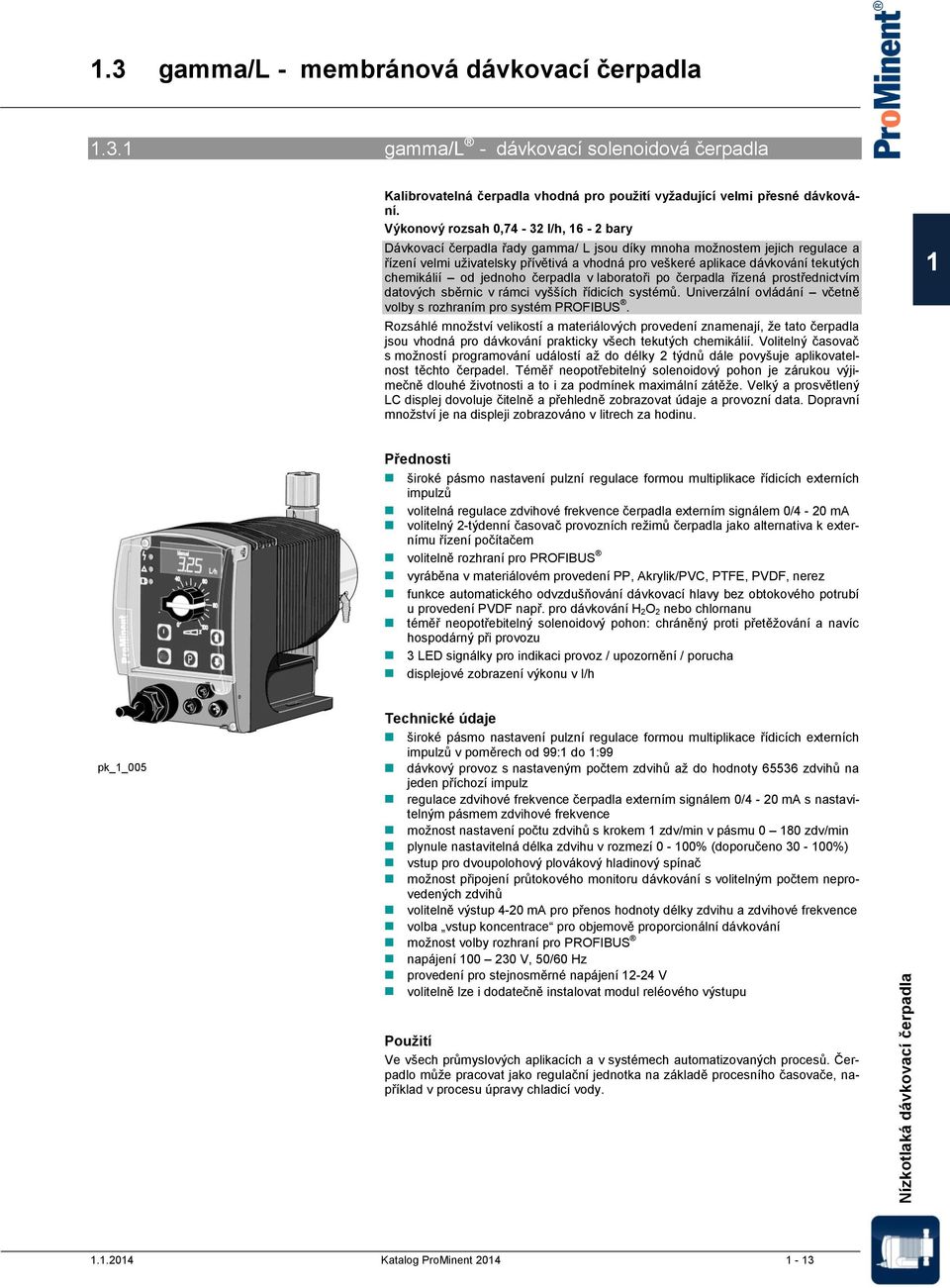

20 Nízkotlaká dávkovací čerpadla 1.3 gamma/l - membránová dávkovací čerpadla gamma/l - dávkovací solenoidová čerpadla Kalibrovatelná čerpadla vhodná pro použití vyžadující velmi přesné dávkování. Výkonový rozsah 0,74-32 l/h, 16-2 bary Dávkovací čerpadla řady gamma/ L jsou díky mnoha možnostem jejich regulace a řízení velmi uživatelsky přívětivá a vhodná pro veškeré aplikace dávkování tekutých chemikálií od jednoho čerpadla v laboratoři po čerpadla řízená prostřednictvím datových sběrnic v rámci vyšších řídicích systémů. Univerzální ovládání včetně volby s rozhraním pro systém PROFIBUS. Rozsáhlé množství velikostí a materiálových provedení znamenají, že tato čerpadla jsou vhodná pro dávkování prakticky všech tekutých chemikálií. Volitelný časovač s možností programování událostí až do délky 2 týdnů dále povyšuje aplikovatelnost těchto čerpadel. Téměř neopotřebitelný solenoidový pohon je zárukou výjimečně dlouhé životnosti a to i za podmínek maximální zátěže. Velký a prosvětlený LC displej dovoluje čitelně a přehledně zobrazovat údaje a provozní data. Dopravní množství je na displeji zobrazováno v litrech za hodinu. 1 Přednosti široké pásmo nastavení pulzní regulace formou multiplikace řídicích externích impulzů volitelná regulace zdvihové frekvence čerpadla externím signálem 0/4-20 ma volitelný 2-týdenní časovač provozních režimů čerpadla jako alternativa k externímu řízení počítačem volitelně rozhraní pro PROFIBUS vyráběna v materiálovém provedení PP, Akrylik/PVC, PTFE, PVDF, nerez funkce automatického odvzdušňování dávkovací hlavy bez obtokového potrubí u provedení PVDF např. pro dávkování H 2O 2 nebo chlornanu téměř neopotřebitelný solenoidový pohon: chráněný proti přetěžování a navíc hospodárný při provozu 3 LED signálky pro indikaci provoz / upozornění / porucha displejové zobrazení výkonu v l/h pk_1_005 Technické údaje široké pásmo nastavení pulzní regulace formou multiplikace řídicích externích impulzů v poměrech od 99:1 do 1:99 dávkový provoz s nastaveným počtem zdvihů až do hodnoty zdvihů na jeden příchozí impulz regulace zdvihové frekvence čerpadla externím signálem 0/4-20 ma s nastavitelným pásmem zdvihové frekvence možnost nastavení počtu zdvihů s krokem 1 zdv/min v pásmu zdv/min plynule nastavitelná délka zdvihu v rozmezí 0-100% (doporučeno %) vstup pro dvoupolohový plovákový hladinový spínač možnost připojení průtokového monitoru dávkování s volitelným počtem neprovedených zdvihů volitelně výstup 4-20 ma pro přenos hodnoty délky zdvihu a zdvihové frekvence volba vstup koncentrace pro objemově proporcionální dávkování možnost volby rozhraní pro PROFIBUS napájení V, 50/60 Hz provedení pro stejnosměrné napájení V volitelně lze i dodatečně instalovat modul reléového výstupu Použití Ve všech průmyslových aplikacích a v systémech automatizovaných procesů. Čerpadlo může pracovat jako regulační jednotka na základě procesního časovače, například v procesu úpravy chladicí vody Katalog ProMinent

21 Nízkotlaká dávkovací čerpadla 1.3 gamma/l - membránová dávkovací čerpadla Rozměrový výkres čerpadel gamma/ L materiálové provedení NPE 1 velikost E F velikost K L M Ø Ø Ø Ø Ø Ø Ø Ø Ø 110 P_G_0029_SW3 Čerpadlo gamma/ L, materiálové provedení NP, rozměry v milimetrech Rozměrový výkres čerpadel gamma/ L materiálové provedení PPE velikost E F velikost K L M Ø Ø Ø Ø Ø Ø Ø Ø Ø 110 P_G_0030_SW3 Čerpadlo gamma/ L, materiálové provedení PP, rozměry v milimetrech 1-14 Katalog ProMinent

22 Nízkotlaká dávkovací čerpadla 1.3 gamma/l - membránová dávkovací čerpadla Rozměrový výkres čerpadel gamma/ L materiálové provedení PVDF velikost E F velikost K L M Ø Ø Ø Ø Ø Ø Ø Ø 90 P_G_0031_SW3 Čerpadlo gamma/ L, materiálové provedení PVDF, rozměry v milimetrech Katalog ProMinent

23 Nízkotlaká dávkovací čerpadla 1.3 gamma/l - membránová dávkovací čerpadla Technická data 1 velikost čerpadla gamma/l výkon čerpadla při maximálním protitlaku výkon čerpadla při středním protitlaku maximální zdvihová frekvence potrubní přípojky ØD x Ød sací výška** váha PP, NP, PV, TT / SS bar l/h ml/zd bar l/h ml/zd zdv./min mm m v. sl. přibl. kg GALa ,74 0,07 5 0,82 0, x 4 6 2,9 / 3,6 GALa ,1 0,10 8 1,4 0, x 4 6 2,9 / 3,6 GALa ,1 0,19 8 2,5 0, x 4 6 2,9 / 3,6 GALa ,4 0,41 5 5,0 0, x 5*** 6 3,1 / 3,9 GALa ,1 0,66 3,5 8,4 0, x 5 6 3,1 / 3,9 GALa ,3 1, ,2 1, x 5 3 3,1 / 3,9 GALa ,0 1, ,9 1, x 9 2 3,3 / 4,4 GALa ,1 0,38 8 4,9 0, x 5*** 6 4,5 / 5,3 GALa ,8 0,63 5 8,3 0, x 5 6 4,5 / 5,3 GALa ,0 1,02 3,5 13,1 1, x 5 4 4,5 / 5,3 GALa ,1 1, ,1 1, x 9 3 4,7 / 5,8 GALa ,0 2, ,2 3, x 9 2 5,1 / 6,6 Dávkovací čerpadla gamma/l se samoodvzdušňovací hlavou * GALa ,59 0,06 8 0,78 0, x 4 1,8 2,9 / - GALa ,4 0,13 8 1,7 0, x 4 2,1 2,9 / - GALa ,6 0,33 5 4,0 0, x 5 2,7 3,1 / - GALa ,6 0,61 3,5 7,5 0, x 5 2,0 3,1 / - GALa ,8 1, ,6 1, x 5 2,0 3,1 / - GALa ,2 1, ,0 1, x 9 2,0 3,3 / - GALa ,3 0,31 8 3,8 0, x 5 3,0 4,5 / - GALa ,3 0,58 5 7,5 0, x 5 3,0 4,5 / - GALa ,5 0,97 3,5 12,3 1, x 5 2,5 4,5 / - GALa ,6 1, ,4 1, x 9 2,5 4,7 / - Čerpadla gamma/l s dávkovací hlavou v provedení PVT4 pro vysoce viskózní kapaliny mají o % nižší výkon a mají sníženou schopnost sání. Ventily dávkovací hlavy těchto čerpadel mají připojení G ¾ DN 10 (d16) * hodnoty udané v tabulce představují minimální garantované výkonové hodnoty při dávkování při pokojové teplotě, měřeno při dávkování vody. Připojení hadičky na samoodvzdušňovací hlavě je 6x4 mm ** sací výška za předpokladu zcela zahlceného sacího potrubí a dávkovací hlavy, u samoodvzdušňovacích čerpadel při zavzdušněném sacím potrubí *** vnitřní průměr Ød je u nerezové trubičky 6 mm Všechny údaje se vztahují k čerpané kapalině voda při 20 C Materiálová provedení dávkovacích hlav verze materiál sací / výtlačný ventil tělesa sedla těsnění kuličky PPE polypropylen polypropylen EPDM EPDM keramika PPB polypropylen polypropylen FKM FKM keramika NPE akrylik PVC EPDM EPDM keramika NPB akrylik PVC FKM FKM keramika PVT PVDF PVDF PVDF PTFE keramika TTT PTFE PTFE s uhlíkem s uhlíkem keramika PTFE keramika SST nerez nerez keramika PTFE keramika Čerpadla v provedení se samoodvzdušňovací hlavou jsou vyráběna pouze v provedení PP a NP, pružinky ve ventilech z materiálu Hastelloy, vnitřek ventilů z PVDF. Pracovní membrány čerpadel mají vnější povrchovou vrstvu z PTFE. FKM je fluorová pryž. Přesnost reprodukovaného dávkování je lepší jako ±2 % za podmínky správné instalace čerpadla. Provozní teplota okolí -10 C až +45 C Střední příkon 17 W u typů W u typů Krytí IP 65, třída vinutí F Dávkovací čerpadla jsou dodávána včetně napájecí šňůry (2 m) s vidlicí a s přípojkami pro hadičky Katalog ProMinent

24 Nízkotlaká dávkovací čerpadla 1.3 gamma/l - membránová dávkovací čerpadla Identifikační kód čerpadel gamma/l Dávkovací čerpadla řady gamma/l, verze a GALa typ materiálové provedení dávkovací hlavy / ventilů: PP polypropylen / polypropylen TT PTFE / PTFE NP akrylik / PVC SS nerez / PV PVDF / PVDF materiál těsnění / membrána: E EPDM / vnější vrstva PTFE, pouze pro PP, NP B FPM-B / vnější vrstva PTFE, pouze pro PP, NP T S PTFE / vnější vrstva PTFE, pouze pro PV, TT a SS těsnění FPM-B pro PP a NP, těsnění PTFE pro TT, PV a SS / vnější vrstva FPM pro křemičitá media typ dávkovací hlavy: 0 bez odvzd. ventilku, bez pružin ve ventilech; pro TT a SS, pro PP a NP pouze vel bez odvzd. ventilku, pružiny ve ventilech; pro, TT a SS, pro PP a NP pouze vel s odvzd. ventilkem, bez pružin ve ventilech pouze pro PP, PVT, NP, ne pro vel s odvzdušňovacím ventilkem, pružiny ve ventilech pro PP, PVT, NP, ne pro vel pro vysoce viskózní media, pouze PVT, 1005, 1605, 0708, 1008, 0413, 0713, 0220, samoodvzdušňovací bez obtoku, pouze pro mat. provedení PV, ne pro velikosti 1000, 1601, samoodvzdušňovací hlava s obtokem, pouze PP, NP, ne pro velikosti 1000 a 0232 potrubní přípojky: 0 standardní 5 výtlačný ventil pro hadičku 12/6, sací strana standard 9 výtlačný ventil pro hadičku 10/4, sací strana standard zákaznická verze: 0 standard s logem ProMinent napájení el. proudem: U V 10%, 50 / 60 Hz M V 10%, stejnosměrné (pouze velikosti ) N 24 V stejnosm. 10%, (pouze velikosti ) P 24 V stříd. 10%, pro všechny velikosti a typy kabelový přívod napájení: A 2 m, Euro vidlice B 2 m, Swiss C 2 m, Australia D 2 m, USA 1 2 m, volný konec reléový výstup: 0 bez releového výstupu 1 relé signalizace poruchy, rozpíná (NC), 230V-2A 3 relé signalizace poruchy, spíná (NO), 230V-2A 4 jako 1 + taktovací relé, 2xNO kontakt 24V - 100mA 5 jako 3 + taktovací relé, 2xNO kontakt 24V - 100mA A C G 2 rel. výstupy (porucha, odpojení), 2xNO kontakt 24V - 100mA jako ma, 1xNO kontakt 24V - 100mA výkonové relé, spíná (NO), 230V-8A příslušenství: 0 bez příslušenství 1 sací a injekční ventil + potrubí 2 m PVC, 5 m PE 2 jako 0 + kalibrační nádobka 3 jako 1 + kalibrační nádobka typ regulace 0 ruční + externí impulzy 1:1 1 ruční + externí impulzy s multiplikací 2 ruční + externí impulzy 1:1 + analog 3 ruční + ext.imp. s multiplikací + analog 0/4-20 ma 4 jako ti denní časovač 5 jako ti denní časovač 7 jako 1 + zadávání koncentrace 8 jako 3 + zadávání koncentrace R jako 3 + Profibus DP, M 12 (nelze reléový výstup) provozní kód 0 bez kódování 1 s možností zakódování monitor dávkování 0 pulzní vstup 1 vstup spojitého signálu pauza/hladina 0 pauza NC, hladina NC Katalog ProMinent

25 Nízkotlaká dávkovací čerpadla 1.3 gamma/l - membránová dávkovací čerpadla Sady náhradních dílů, náhradní membrány Doporučená sada náhradních dílů pro čerpadla gamma/l obsahuje: 1 1 ks membrána 1 ks sací ventil kompletní 1 ks výtlačný ventil kompletní 2 ks ventilová kulička 1 sd sada těsnění 1 ks potrubní přípojky Sada náhradních dílů pro provedení nerez neobsahuje sací ani výtlačný ventil. Sady náhradních dílů gamma/l velikost provedení 1000 PPE PPB NPE NPB PVT TTT SST PPE PPB NPE NPB PVT TTT SST PPE PPB NPE NPB PVT TTT SST a 1605 PPE PPB NPE NPB PVT PVT (HV) TTT SST pk_1_ a 1008 PPE PPB NPE NPB PVT PVT (HV) TTT SST a 0713 PPE PPB NPE NPB PVT PVT (HV) TTT SST Katalog ProMinent

26 Nízkotlaká dávkovací čerpadla 1.3 gamma/l - membránová dávkovací čerpadla velikost provedení 0220 a 0420 PPE PPB NPE NPB PVT PVT (HV) TTT SST PPE PPB NPE NPB PVT TTT SST Doporučená sada náhradních dílů pro čerpadla gamma/l se samoodvzdušňovací hlavou obsahuje: 1 ks membrána 2 ks ventilová kulička 1 ks sací ventil kompletní 1 sd sada těsnění 1 ks výtlačný ventil kompletní 1 ks potrubní přípojky 1 ks odvzdušňovací ventil kompletní Sady náhradních dílů pro čerpadla gamma/ L se samoodvzdušňovací hlavou velikost provedení 1601 PPE PPB NPE NPB PPE PPB NPE NPB a 1605 PPE PPB NPE NPB a 1008 PPE PPB NPE NPB a 0713 PPE PPB NPE NPB a 0420 PPE PPB NPE NPB Sady náhradních dílů pro čerpadla gamma/ L se samoodvzdušňovací hlavou velikost provedení 1602 PVT , 1605 PVT , 1008 PVT , 0713 PVT , 0420 PVT Katalog ProMinent

27 Nízkotlaká dávkovací čerpadla 1.3 gamma/l - membránová dávkovací čerpadla Náhradní membrány dávkovacích čerpadel gamma/l 1 velikost provedení 1000 všechna provedení všechna provedení všechna provedení a 1605 všechna provedení a 1008 všechna provedení a 0713 všechna provedení a 0420 všechna provedení všechna provedení Příslušenství sací ventily viz strana 1-46 injekční ventily viz strana 1-49 hadičky viz strana 1-59 sací sestavy, sací armatury bez hladinových spínačů viz strana 1-64 spojovací materiál viz strana 1-92 Náhradní díly speciální ventilové kuličky, ventilové pružiny viz strana Katalog ProMinent

28 Nízkotlaká dávkovací čerpadla 1.4 delta - membránová dávkovací čerpadla delta - dávkovací čerpadla s řízeným solenoidem Čerpadla vhodná pro jakékoliv použití vyžadující velmi přesné dávkování. Čerpadlo nejvyšší kategorie s mnoha možnostmi nastavování a regulace výkonu. Výkonový rozsah 7,5 75 l/h, protitlak 25 2 bary Dávkovací čerpadla řady delta jsou první čerpadla na světě s regulovaným solenoidovým pohonem. Sací i výtlačný zdvih jsou kompletně řízeny. Proto je možno čerpadlo dokonale uzpůsobovat podle specifických požadavků dávkování. Rozsáhlé množství velikostí a materiálových provedení znamenají, že tato čerpadla jsou vhodná pro dávkování prakticky všech tekutých chemikálií. Volitelný časovač s možností programování událostí až do délky 4 týdnů dále povyšuje aplikovatelnost těchto čerpadel. Čerpadlo si uchovává maximální objemovou přesnost dávkování i při měnícím se protitlaku díky regulovatelnosti solenoidového pohonu. Princip regulovatelnosti pohonu je navíc zárukou dlouhé životnosti čerpadla i při jeho provozování za podmínek maximální zátěže. Vestavěná funkce optoguard upozorňuje na stav hydraulického zatěžování, jako může být nadměrná hodnota protitlaku nebo naopak porušené výtlačné potrubí. Velký a prosvětlený LC displej dovoluje čitelně a přehledně zobrazovat údaje a provozní data. Dopravní množství je na displeji zobrazováno v litrech za hodinu. 1 Přednosti regulace zdvihové frekvence čerpadla externími beznapěťovými impulzy s možností pulzní multiplikace volitelná regulace zdvihové frekvence čerpadla externím signálem 0/4-20 ma volitelný 14-ti denní časovač chodu čerpadla volitelně osazeno rozhraním pro PROFIBUS nebo CANopen materiálové provedení dávkovací hlavy PVDF, akrylik/pvc a nerez funkce automatického odvzdušňování dávkovací hlavy bez obtokového potrubí, u provedení PVDF např. pro dávkování H 2O 2 nebo chlornanu téměř neopotřebitelný solenoidový pohon: chráněný proti přetěžování a navíc hospodárný při provozu 3 LED signálky pro indikaci provoz / upozornění / porucha vestavěná kontrola výtlaku optoguard rozeznává zablokovaný výtlak, porušené výtlačné potrubí a vzduchové bubliny v dávkovací hlavě automatické odvzdušňování dávkovací hlavy maximální přesnost dávkování jako výsledek kompenzace tlakových fluktuací ideálně vhodné i pro kontinuální mikrodávkování od hodnoty 6 ml/h pk_1_131_2 Technické údaje nastavení a zobrazení dopravního množství na displeji v l/h široké pásmo nastavení pulzní regulace formou multiplikace řídicích externích impulzů v poměrech od 99:1 do 1:99 dávkový provoz s nastaveným počtem zdvihů až do hodnoty zdvihů na jeden příchozí impulz regulace zdvihové frekvence čerpadla externím signálem 0/4-20 ma s nastavitelným pásmem zdvihové frekvence možnost nastavení počtu zdvihů od 1 zd/h po zd/h (200 zd/min) plynule nastavitelná délka zdvihu v rozmezí 0-100% (doporučeno %) vstup pro dvoupolohový plovákový hladinový spínač připojení monitoru dávkování s volitelným počtem neprovedených zdvihů optická kontrola poruchy membrány sleduje vznikající kapičky za membránou volitelně výstup 4-20 ma pro přenos hodnoty délky zdvihu a zdvihové frekvence volba vstup koncentrace pro objemově proporcionální dávkování možnost volby rozhraní pro PROFIBUS nebo CANopen modul regulace se vstupem 4-20 ma pro měřenou hodnotu ph, redox, chlor nebo průtoku (průtokoměr DFMa) napájení V, 50/60 Hz volitelně lze i dodatečně instalovat modul reléového výstupu Použití Ve všech průmyslových aplikacích a v systémech automatizovaných procesů. Maximální provozní spolehlivost vycházející z principu funkce optoguard. Čerpadlo může pracovat jako regulační jednotka na základě procesního časovače, například v procesu úpravy chladicí vody Katalog ProMinent

29 Nízkotlaká dávkovací čerpadla 1.4 delta - membránová dávkovací čerpadla Rozměrový výkres čerpadel delta materiálové provedení PV 1 P_DE_0042_SW_2-SW3 Čerpadlo delta velikost , materiálové provedení PV, rozměry v milimetrech Rozměrový výkres čerpadel delta materiálové provedení PV velikost E F 2508 / velikost K L 2508 / P_DE_0046_1_SW3 Čerpadlo delta, bez odvzdušňovacího ventilku dávkovací hlavy, materiálové provedení NP, rozměry v milimetrech 1-22 Katalog ProMinent

30 Nízkotlaká dávkovací čerpadla 1.4 delta - membránová dávkovací čerpadla Technická data velikost čerpadla delta dopravní výška bar dopravní množství l/h objem jednoho zdvihu ml/zd max.zdvihová frekvence zdv./min potrubní přípojky mm sací výška* m v. sl. váha NP, PV / SS kg DLTa ,3 0, x 5 6* 10 / 11 DLTa ,1 1, x 9 5* 10 / 11 DLTa ,2 2, x 9 5* 10 / 11 DLTa ,0 4, G¾ - DN 10 3* 10 / 11 DLTa ,0 6, G¾ - DN 10 2* 10 / 11 DLTa ,5 0, x 4** 5* 10 / 11 DLTa ,8 0, x 5** 5* 10 / 11 1 Provedení čerpadla s dávkovací hlavou bez odvzdušňovacího ventilku DLTa ,8 0, x 5 4* 10 DLTa ,5 0, x 5 5* 10 DLTa ,0 1, x 9 4* 10 DLTa ,0 2, x 9 4* 10 Výkon čerpadel delta v provedení HV pro dávkování viskózních kapalin je o % nižší než je uvedeno v tabulce, čerpadla nejsou samonasávací. Potrubní připojení G¾ - DN s potrubní koncovkou d16 DN 10 Uvedená výkonová data představují minimální garantované hodnoty stanovené při čerpání vody za pokojové teploty. * sací výška za předpokladu zcela zahlceného sacího potrubí a dávkovací hlavy, u samoodvzdušňovacích čerpadel při zavzdušněném sacím potrubí ** u čerpadla v provedení nerez je přípojka 6 mm Všechny údaje se vztahují k čerpané kapalině voda při 20 C Materiálová provedení dávkovacích hlav verze dávkovací hlava sací / výtlačný ventil těsnění sedla kuličky NPE akrylik PVC EPDM EPDM keramika NPB akrylik PVC FKM FKM keramika PVT PVDF PVDF PVDF PTFE keramika SST nerez nerez keramika PTFE keramika (8-12 mm) SST (DN10) nerez nerez PTFE s uhlíkem PTFE keramika Provedení napojení hadiček na dávkovací hlavu materiál rozměr provedení plast 8 12 mm hadička s přítlačným kuželem plast DN 10 hadicový nástavec d16 DN10 nerez 6 12 mm systém Swagelok nerez DN 10 vložka Rp 3/8 Pracovní membrány čerpadel mají vnější povrchovou vrstvu z PTFE. Přesnost reprodukovaného dávkování je lepší jako ±2 % za podmínky správné instalace čerpadla. Provozní teplota okolí -10 C až +45 C Střední příkon 78 W Krytí IP 65, třída vinutí F Dávkovací čerpadla jsou dodávána včetně napájecí šňůry s vidlicí a s přípojkami pro hadičky Katalog ProMinent

31 Nízkotlaká dávkovací čerpadla 1.4 delta - membránová dávkovací čerpadla Identifikační kód čerpadel delta Dávkovací čerpadlo řady delta, verze a 1 DLTa typ výkony bar 7,5 l/h bar 29,2 l/h bar 7,8 l/h bary 49,0 l/h bar 11,3 l/h bary 75,0 l/h bar 19,1 l/h materiálové provedení dávkovací hlavy PV PVDF NP akrylik, PVC / pouze pro typy 2508, 1608, 1612, 1020 a 0730 SS nerez materiál těsnění / membrána: T PTFE / vnější vrstva PTFE S těsnění PTFE / vnější vrstva FPM pro křemičitá media B E FPM s vrstvou PTFE EPDM s vrstvou PTFE typ dávkovací hlavy: 0 bez odvzdušňovacího ventilku, bez pružin ve ventilech 1 bez odvzdušňovacího ventilku, pružiny ve ventilech 2 s odvzdušňovacím ventilkem, bez pružin ve ventilech 3 s odvzdušňovacím ventilkem, pružiny ve ventilech 4 provedení HV pro kapaliny o vyšší viskozitě, pouze pro typy 1608, 1612, 1020, samoodvzdušňovací, pouze pro materiál. provedení PV, pro velikosti 1608, 1612, 1020, 0730 potrubní přípojky: 0 standardní 5 výtlačný ventil pro hadičku 12/6, sací strana standard F výtlačný ventil pro hadičku 8/4, sací strana standard indikace poruchy membrány: 0 bez indikace poruchy membrány 1 vizuální indikace poruchy membrány 2 s dvojitou membránou, indikátorem poruchy membrány, tlak. čidlem, pro provedení SS verze: 0 s logem ProMinent napájení el. proudem: U V kabelový přívod napájení: A 2 m, Euro vidlice D 2 m, USA / 115 V B 2 m, Swiss 1 2 m, volný konec C 2 m, Australia reléový výstup: 0 bez releového výstupu 1 relé signalizace poruchy, rozpíná (NC), 230V-8A 3 relé signalizace poruchy, spíná (NO), 230V-8A 4 jako 1 + taktovací relé, 2xNO kontakt 24V - 100mA 5 jako 3 + taktovací relé, 2xNO kontakt 24V - 100mA A výstup -silové relé rozpíná +relé signalizace poruchy C jako ma F s automatickým odvzdušňováním, 230 V,ne pro typ 2508 G s automatickým odvzdušňováním, 24 Vss,reléový výstup příslušenství: 0 bez příslušenství 1 sací a injekční ventil + 2m PVC, 5m PE (pro 1612, 1020, 0730) 2 jako 0 + kalibrační nádobka 3 jako 1 + kalibrační nádobka typ regulace 0 ruční + externí impulzy s multiplikací 3 ruční + ext.imp. s multiplik. + analog 0/4-20 ma 4 jako typ denní procesní časovač 5 jako typ denní procesní časovač C CANopen M modul regulace pro vstup hodnoty ph, redox, chlor R jako 3 + Profibus, M 12 provozní kód 0 bez kódování 1 s možností zakódování jazyk displeje DE němčina FR francouzština EN angličtina SE španělština pauza/hladina 0 pauza NC, hladina NC 1-24 Katalog ProMinent

32 Nízkotlaká dávkovací čerpadla 1.4 delta - membránová dávkovací čerpadla Sady náhradních dílů, náhradní membrány Doporučená sada náhradních dílů pro čerpadla delta obsahuje: 1 ks membrána 1 ks sací ventil kompletní 1 ks výtlačný ventil kompletní 2 ks ventilová kulička 1 sd sada těsnění 1 ks potrubní přípojky 1 Sada náhradních dílů pro provedení nerez neobsahuje sací ani výtlačný ventil. Sady náhradních dílů pro čerpadla delta velikost provedení 2508 NPE NPB SST NPE NPB PVT SST NPE NPB PVT SST NPE NPB PVT SST NPE NPB PVT SST pk_1_ PVT SST PVT SST Sady náhradních dílů pro čerpadla delta se samoodvzdušňovací hlavou velikost provedení 1608 PVT PVT PVT PVT Náhradní membrány dávkovacích čerpadel delta velikost provedení 2508 a 1608 všechna provedení všechna provedení všechna provedení všechna provedení všechna provedení všechna provedení Katalog ProMinent
