1 Komplexnířízen zení jakosti Doc. Ing. Pavel Mach, CSc. katedra elektrotechnologie místnost 141 1

2 Základní literatura Tošenovský, J., Noskievičová, D. Statistické metody pro zlepšování jakosti. Ostrava: Montanex Goodman, I. Engineering Project Management. New York: CRC Press Carter, M. W., Price, C. C. Operations research. New York: CRC Press Montgomery. D. C. Introduction to Statistical Quality Control. New York: John Wiley & Sons Breyfogle III, F. W. Implementing Six Sigma. New York: John Wiley & Sons

3 Definice jakosti Existuje mnoho různých definic jakosti. Pro lepší porozumění si je třeba ujasnit pojem parametrů jakosti. Parametry jakosti jsou: Jak činnost zařízení (výrobku) splňuje požadavky. Spolehlivost. Odolnost proti nevhodnému zacházení a proti okolním vlivům. Účinnost, dostupnost a kvalita servisu. Estetičnost. Charakteristika (morální úroveň, provedení, materiály). Souhlas s normami (dnes nepovinný s výjimkou předpisů o bezpečnosti Prohlášení o shodě ). 3

4 Základní definice jakosti Jakost je mírou toho, jak výrobek splňuje požadavky zákazníka Jakost je nepřímo úměrná variabilitě Definice zlepšování jakosti Zlepšování jakosti znamená redukci variability výrobků a procesů 4

5 5

6 Systémy jakosti USA TQM (Total Quality Management) Europe ISO 9000:2000 Japan Kaizen Výhody a nevýhody: TQM trvalý mírný růst jakosti ISO důvody, proč v současnosti není možné aplikovat plně TQM jednotlivé státy mají velice různou technickou úroveň Kaizen vychází z japonské mentality, důraz na udržitelný rozvoj Quality Engineering Quality engineering je soubor operačních, manažerských a inženýrských aktivit, které společnost potřebuje k zajištění toho, aby charakteristiky jakosti jejích výrobků byly na standardní nebo požadované úrovni. 6

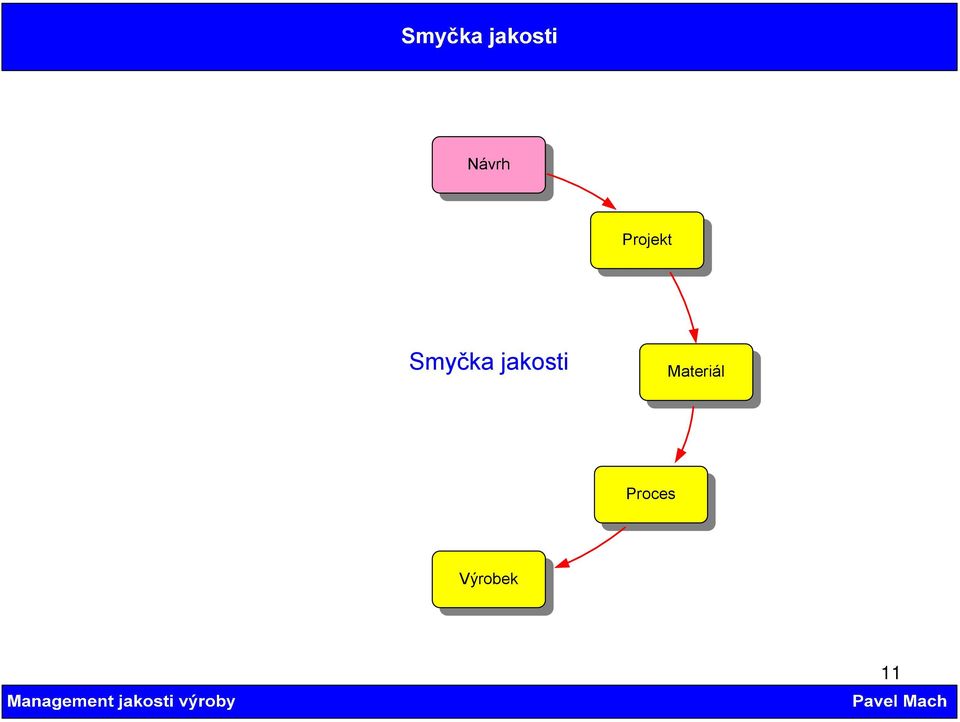

7 Návrh Smyčka jakosti 7

8 Návrh Projekt Smyčka jakosti 8

9 Návrh Projekt Smyčka jakosti Materiál 9

10 Návrh Projekt Smyčka jakosti Materiál Proces 10

11 Návrh Projekt Smyčka jakosti Materiál Proces Výrobek 11

12 Návrh Projekt Smyčka jakosti Materiál Prodej Proces Výrobek 12

13 Návrh Projekt Servis Smyčka jakosti Materiál Prodej Proces Výrobek 13

14 Návrh Ekologická likvidace Projekt Servis Smyčka jakosti Materiál Prodej Proces Výrobek 14

15 Fáze životního cyklu výrobku (smyčka jakosti): marketingový průzkum trhu navrhování výrobku a jeho vývoj plánování a vývoj procesů nakupování výroba nebo poskytování služeb ověřování balení a sklad prodej a distribuce instalace a uvedení do provozu technická pomoc a servis činnosti po prodeji recyklace nebo likvidace na konci užitné životnosti 15

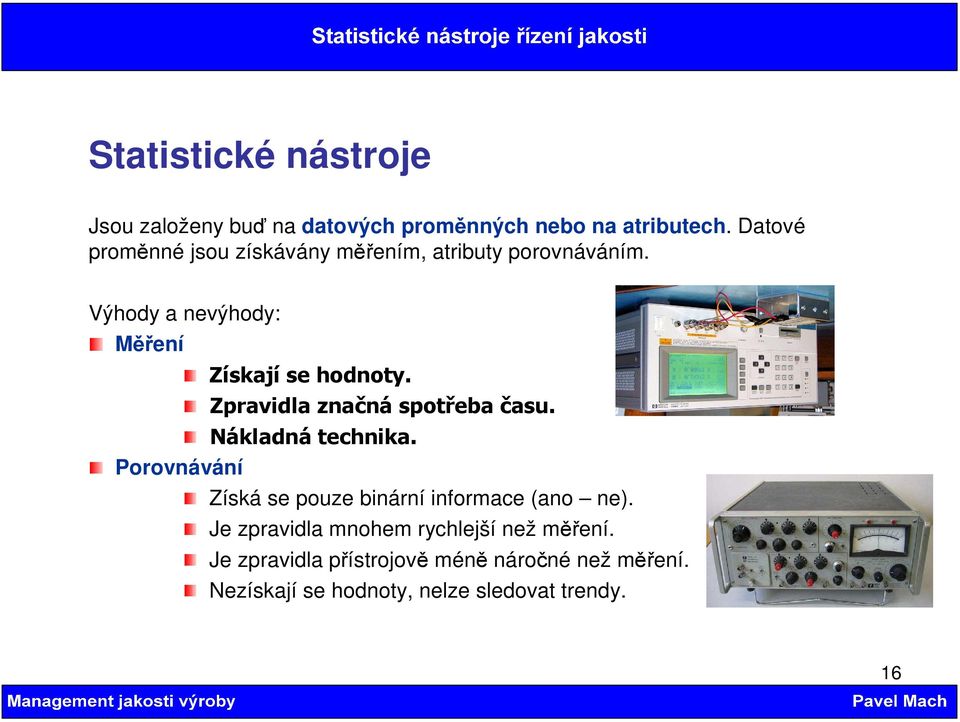

16 Statistické nástroje Jsou založeny buď na datových proměnných nebo na atributech. Datové proměnné jsou získávány měřením, atributy porovnáváním. Výhody a nevýhody: Měření Získají se hodnoty. Zpravidla značná spotřeba času. Nákladná technika. Porovnávání Získá se pouze binární informace (ano ne). Je zpravidla mnohem rychlejší než měření. Je zpravidla přístrojově méně náročné než měření. Nezískají se hodnoty, nelze sledovat trendy. 16

17 Hodnota, která odpovídá požadované hodnotě, se nazývá cílová hodnota (Target Value, TV). Nejvyšší přípustná hodnota pro vybranou charakteristiku jakosti se nazývá horní specifikační limit (Upper Specification Limit, USL). Nejnižší přípustná hodnota pro vybranou charakteristiku jakosti se nazývá dolní specifikační limit (Lower Specification Limit, LSL). Kvalita nemůže být do výrobku doplněna po jeho vyrobení, kvalita je do výrobku dodávána ve všech etapách jeho vytváření: Ve fázi návrhu výrobku (materiál, výrobní procesy, vliv na prostředí). Ve fázi výroby výrobku (morální stav technologie, typ procesu ruční, automatický, úroveń statistického řízení procesu). Ve fázi servisu. Ve fázi jeho recyklace nebo ekologické likvidace. 17

18 Norma ISO 9000:2000 TECHNICKÁ NORMA ICS Březen 2002 idt ISO 9001:2000 Tato norma je českou verzí evropské normy EN ISO 9001:2000. Evropská norma EN ISO 9001:2000 má status české technické normy. This standard is the Czech version of the European Standard EN ISO 9001:2000. The European Standard EN ISO 9001:2000 has the status of a Czech Standard. Upozornění Předchozím vydáním této normy byla nahrazena ČSN EN ISO 9001 ( ) z prosince 1995, ČSN EN ISO 9002 ( ) z prosince 1995 a ČSN EN ISO

19 Systémy managementu jakosti Požadavky (ISO 9001:2000) Quality management systems Requirements (ISO 9001 :2000) Systémes de management de la qualité Qualitátsmanagementsysteme Forderungen Exigences (ISO 9001 :2000) (ISO 9001 :2000) Tato evropská norma byla schválena CEN Členové CEN jsou povinni splnit Vnitřní předpisy CEN/CENELEC, v nichž jsou stanoveny podmínky, za kterých se musí této evropské normě bez jakýchkoli modifikací dát status národní normy. Aktualizované seznamy a bibliografické citace týkající se těchto národních norem lze obdržet na vyžádání v Řídicím centru nebo u kteréhokoli člena CEN. CEN Evropský výbor pro normalizaci European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Řídicí centrum: rue de Stassart 36, B-l 050 Brusel 19

20 ISO 9000:1994 Odpovědnost vedení Systém jakosti Přezkoumání smlouvy Řízení návrhu Řízení dokumentů a údajů Nakupování Řízení výrobku dodaného zákazníkem Identifikace a sledovatelnost výrobku Řízení procesu Kontrola a zkoušení Řízení kontrolního, měřicího a zkušebního zařízení Stav po kontrole a zkouškách Řízení neshodného výrobku Opatření k nápravě a preventivní opatření Manipulace, skladování, balení, ochrana a dodávání Řízení záznamů o jakosti Interní prověrky jakosti Výcvik Servis Statistické metody 20

21 ISO 9000:2000 Organizace orientovaná na zákazníka Zapojení vedení Zapojení pracovníků Procesní přístup Systémový přístup k managementu Neustálé zlepšování Rozhodování založené na faktech Vzájemně výhodné dodavatelsko-odběratelské vztahy 21

22 0.2 Procesní přístup Tato mezinárodní norma podporuje přijímání procesního přístupu při vývoji, uplatňování a zlepšování efektivnosti systému managementu jakosti s cílem zvýšit spokojenost zákazníka plněním jeho požadavků. Aplikace systému procesů v organizaci spolu s identifikací těchto procesů, jejich vzájemným působením a řízením lze nazývat procesní přístup. Model procesně orientovaného systému managementu jakosti, znázorněný na obrázku, objasňuje propojení procesů. Na všechny procesy lze aplikovat metodologii známou jako Plánuj Dělej Kontroluj Jednej (PDCA Plan Do Check - Act). Metodologii PDCA lze ve stručnosti popsat takto: 22

23 0.2 Procesní přístup Plánuj: stanov cíle a procesy nezbytné k dosaženi výsledků v souladu s požadavky zákazníka a s politikou organizace; Dělej: uplatňuj procesy; Kontroluj: monitoruj a měř procesy a produkty ve vztahu k politice, cílům a požadavkům na produkt a podávej zprávy o výsledcích; Jednej: prováděj opatření pro neustálé zlepšování výkonnosti procesu. 1.2 Aplikace Všechny požadavky této mezinárodní normy jsou generické a jsou aplikovatelné ve všech organizacích bez ohledu na jejich typ, velikost a na poskytované produkty. 23

24 Organizace musí a) identifikovat procesy potřebné pro systém managementu jakosti, b) určovat posloupnost a vzájemné působení těchto procesů, c) určovat kritéria a metody potřebné pro zajištění efektivního fungování i řízení těchto procesů, d) zajišťovat dostupnost zdrojů a informací e) monitorovat, měřit a analyzovat procesy ř) uplatňovat opatření nezbytná pro dosažení plánovaných výsledků 4.2 Požadavky na dokumentaci Dokumentace systému managementu jakosti musí zahrnovat a) dokumentovaná prohlášení o politice jakosti a o cílech jakosti, b) příručku jakosti, c) dokumentované postupy požadované touto mezinárodní normou, d) dokumenty, které organizace potřebuje pro zajištění efektivního plánování, fungování a řízení svých procesů a e) záznamy požadované touto mezinárodní normou 24

25 25

26 Struktura normy ČSN EN ISO 9001:2001 Kapitola 1: PŘEDMĚT NORMY Jsou specifikovány požadavky na systém managementu jakosti v případech, kdy organizace: Prokazuje schopnost trvale poskytovat produkt, který splňuje požadavky zákazníka a příslušné požadavky předpisů Má v úmyslu zvyšovat spokojenost zákazníka Norma je dána do souladu s normou ISO 14001:1996 (environmentální norma, LCA Life Cycle Analysis). Požadavky ISO 9001:2001 jsou aplikovatelné ve všech organizacích, bez ohledu na produkty, na které jsou organizace zaměřeny. Norma je pružná. Jestliže některé požadavky normy nemohou být organizací splněny, mohou být vyloučeny, pokud to neovlivní schopnost organizace plnit požadavky předpisů a zákazníka. 26

27 Struktura normy ČSN EN ISO 9001:2001 Kapitola 2: NORMATIVNÍ ODKAZY Kapitola 3: TERMÍNY A DEFINICE Platí termíny a definice uvedené v ISO Obecně: terminologie je kamenem úrazu. Organizace je jednotka, ve které se ISO 9001 aplikuje. Proces soubor činností, jejichž výsledkem je proměna vstupu na výstup. Produkt výsledek procesu (může to být i služba). Dodavatel osoba nebo organizace poskytující produkt. Zákazník osoba nebo organizace, která odebírá produkt 27

28 Struktura normy ČSN EN ISO 9001:2001 Kapitola 4: SYSTÉM MANAGEMENTU JAKOSTI Organizace musí vytvořit, dokumentovat, uplatňovat a udržovat systém managementu jakosti a neustále zlepšovat jeho efektivnost. k tomu je třeba: identifikovat procesy potřebné pro systém managementu jakosti určovat posloupnost a vzájemné působení těchto procesů určovat kritéria a metody potřebné pro řízení těchto procesů, zajišťovat dostupnost zdrojů a informací monitorovat, měřit a analyzovat tyto procesy neustále zlepšovat tyto procesy. Dokumentace prohláš ášen ení o politice jakosti a o cílech jakosti, příru ručka jakosti dokumentované postupy dokumenty pro plánování, fungování a řízení procesů požadované záznamy. 28

29 Struktura normy ČSN EN ISO 9001:2001 Příru ručka jakosti oblast použití systému managementu jakosti dokumentované postupy vytvořené pro systém managementu jakosti vzájemné působení mezi procesy systému managementu jakosti. Kapitola 5: ODPOVĚDNOST MANAGEMENTU Osobní angažovanost a aktivita managementu Zaměření na zákazníka Politika jakosti Plánování Přezkoumání systému managementu 29

30 Struktura normy ČSN EN ISO 9001:2001 Kapitola 6: ZDROJE Poskytování zdrojů pro uplatňování managementu jakosti. Lidské zdroje. Infrastruktura. Kapitola 7: REALIZACE PRODUKTU Plánování realizace produktu. Procesy týkající se zákazníka. Návrh a vývoj. Nakupování Výroba a poskytování služeb. Řízení monitorovacích a měřicích zařízení. 30

31 Struktura normy ČSN EN ISO 9001:2001 Kapitola 8: MĚŘENÍ, ANALÝZA A ZLEPŠOVÁNÍ Monitorování a měření. Spokojenost zákazníka. Interní audit. Monitorování a měření procesů. Monitorování a měření produktu Řízení neshodného produktu. Analýza údajů. Zlepšování. 31

32 Složky nákladů na jakost Každá organizace musí sledovat náklady. Ty se mění se zavedením systému managementu jakosti. Dojde k následujícím změnám: Roste-li jakost, zpravidla rostou náklady na výrobu. To souvisí s užíváním sofistikovanějších technologií, dokonalejších zařízení atd. Vzroste informovanost o nákladech na životní cyklus, včetně údržby, výrobních nákladů, nákladů na neshodné výrobky, na opravy, na servis Vzrostou náklady na inženýry a manažery jakosti. Jejich úkolem je nejen garantovat kvalitu ve směru od výrobce k zákazníkovi, ale také ve směru dovnitř firmy, zejména k vrchnímu managementu. Právě tito manažeři jakosti jsou ti, kdo dělají analýzy nákladů na jakost. Ti také musí stanovit preventivní náklady, což jsou náklady spojené s odstraňování neshodných výrobků a procesů. Zjednodušeně řečeno, jsou to náklady vynaložené na to, aby nedocházelo k neshodám. 32

33 Složky nákladů na jakost Preventivní, na měření a testování, řízení neshodných výrobků Preventivní náklady Plánování a inženýring jakosti Nové přehodnocení jakosti výrobků Zabudování jakosti do návrhu výrobku Řízení procesu Školení zaměstnanců Sběr dat pro hodnocení jakosti Analýza dat pro hodnocení jakosti Náklady na měření a testování Statistická či jiná přejímka dodávek Statistické či jiné testování výrobků Úhrada dodávaných služeb Ověřování přesnosti měřicích a testovacích zařízení 33

34 Složky nákladů na jakost Vnitřní náklady na neshodné výrobky Odpad Přepracování Opětovné testování opravených výrobků Analýza chyb Prostoje Vnější náklady na neshodné výrobky) Vyřizování stížností Vrácené výrobky Náklady na záruční opravy Náklady na rizika Nepřímé náklady (např. zhoršení jména) 34

35 Analýza nákladů na jakost Pro analýzu struktury výrobního procesu a jeho hlavních nedostatků se užívá diagramu rybí kosti (diagram příčin a následků, fishbone diagram), Paretovy analýzy, postupového (vývojového) diagramu a řady dalších statistických nástrojů řízení jakosti. Diagram příčin a následků 35

36 Analýza nákladů na jakost Paretův diagram Paretův diagram je nazývaný také 20/80. Pareto vychází z předpokladu, že 20 procent chyb způsobuje 80 procent neshod. Paretizací rozumíme aplikaci Paretova diagramu pro nalezení dominantních chyb. Často, v závislosti na typu procesu, není poměr 20/80, ale jiný, např. 20/50. Relativní četnost neshod (%) Wilfredo Pareto Typ chyby 36

37 Taguchi-ho ztrátová funkce (Taguchi Loss Function) Genichi Taguchi Způsobilost technologického procesu vyrobit výrobek v požadovaných tolerančních mezích je obvykle hodnocena podle koeficientů způsobilosti procesu. Jinou možností je užití Taguchi-ho ztrátové funkce, což je zcela odlišný přístup. Výhodou užití Taguchi-ho ztrátové funkce je, že užití této funkce nevyžaduje normalitu dat. Předpoklady užití Taguchi-ho ztrátové funkce: U každého výrobku je sledována určitá vlastnost (charakteristika), např. váha, odpor, pevnost apod.), podle které hodnotíme jeho kvalitu. Tato vlastnost má stanovenu určitou cílovou hodnotu T, tzv. target value. Nekvalita se projevuje odchylkami od T. Jakákoli odchylka od T představuje určitou ztrátu, která se projeví u odběratele zvýšenými náklady na provoz, údržbu, opravy, ekologii apod. 37

38 Taguchi-ho ztrátová funkce Podle Taguchiho nejsou výrobky, které se pohybují v mezích tolerance, stejně kvalitní a bezeztrátové. Jakákoli odchylka od T je projevem nekvality a přináší odběrateli finanční ztráty. Ty jsou tím větší, čím větší je odchylka od T. Taguchi nazývá tuto ztrátu ztrátou za nekvalitu v rámci tolerance. Toto je zcela nový pohled na kvalitu a nekvalitu. Literatura:Tošenovský, J,, Naskievičová, D.: Statistické metody pro zlepšování jakosti. Montanex ISBN X Taguchiho ztrátová funkce L ( Y ) = k( Y T ) 2 T Y L(Y) k target value sledovaného parametru kvality skutečně dosažená úroveň sledovaného parametru kvality ztráta způsobená odchylkou od T konstanta 38

39 Taguchi-ho ztrátová funkce Tvar Taguchi-ho ztrátové funkce. Zde d tolerance A ztráta, kterou přinese výrobek na mezi tolerance. Ke ztrátě dochází vždy když Y T Jestliže Y je na dolní nebo horní mezi tolerance, pak hodnota ztrátové funkce L(Y) je rovna A (viz obr.). Z Taguchiho rovnice pak pro A platí: L ( T d) = L( T + d) = A = kd 2 Protože hodnota A je obvykle známa, je možné tuto rovnici použít k výpočtu konstanty k: A k = 2 d 39

40 Taguchi-ho ztrátová funkce Podle teorie pravděpodobnosti je Y náhodná proměnná, která má, v zavedené výrobě, obvykle normální rozdělení. Může mít ale i jiný typ rozdělení, např. rovnoměrné. To, jak jsou rozděleny hodnoty ztrátové funkce, významně ovlivňuje ztrátu u odběratele L(Y). Někdy se určuje tzv. průměrná ztráta E(L). Tuto ztrátu vypočteme jako střední hodnotu L(Y) z Taguchi-ho rovnice. Zde s směrodatná odchylka. Uvedený vztah platí za předpokladu, že E(Y)=T, tedy že proces je takový, že střední hodnota vyrobených výrobků se rovná T. Nebude-li ale tento předpoklad splněn, bude platit: 40

41 Taguchi-ho ztrátová funkce E ( Y ) T potom E 2 ( L( Y )) = ks + k( Y T ) 2 Existují tedy 3 modifikace ztrátové funkce: L Definiční rovnice ( Y ) = k( Y T ) 2 Rovnice pro výpočet konstanty k A k = 2 d Rovnice pro určení průměrné ztráty pro normálně rozdělené Y 41

42 Taguchi-ho ztrátová funkce E pro jinak, než normálně rozdělené Y 2 ( L( Y )) = ks + k( Y T ) 2 Ztrátovou funkci lze využít ke komplexnímu vyčíslení nákladů na ztráty způsobené odchylkou sledovaného parametru jakosti od nominální hodnoty T. Tyto náklady budou náklady na opravy, na kontrolu, ztráty za zmetky, za nižší životnost výrobku, za horší ekologické vlastnosti atd. V uvedených příkladech je ztrátová funkce určována pro jeden parametr jakosti. Obecně však tato funkce může být určována pro více parametrů jakosti a to dokonce i v případě, kdy parametr jakosti není kvantitativní veličina (měřitelná, kterou lze vyjádřit číslem), ale kvalitativní veličina (nelze ji vyjádřit číslem). 42

43 Taguchi-ho ztrátová funkce Dosud jsme hovořili o případu, kdy předepsaná tolerance byla symetrická. Obecně však tolerance nemusí být symetrickou veličinou a také náklady související s nesymetrickou tolerancí nemusí být pro dolní a horní mez stejné. Příklad: soustružíme hřídelku o φ 10 mm (+ 0,1 mm, - 0,05 mm). Překročíme-li horní toleranci, náklady u zákazníka budou pouze v tom, že bude muset odsoustružit přebytečný průměr tak, aby byla hřídelka v toleranci. Překročíme-li dolní toleranci, náklady u zákazníka budou značně větší, protože pro něj nebude hřídelka použitelná. 43

44 Taguchi-ho ztrátová funkce Ztrátová funkce pro různé typy tolerancí Tolerance typu N nominal Cílem je dosažení cílové hodnoty T. Označuje se T ± d, d tolerance, (T d, T + d) toleranční interval. Nesymetrická tolerance typu N Cílem je dosažení cílové hodnoty T. (T d 1, T + d 2 ) toleranční interval. Hranice tolerančního intervalu se také označují LSL dolní hranice (Lower Specification Limit), USL horní hranice (Upper Specification Limit). Ztráty A1 a A2 se liší. 44

45 Taguchi-ho ztrátová funkce Typy tolerancí Tolerance typu S Smaller Parametr jakosti Y je tím lepší, čím je menší (např. šum odporu, ztrátový činitel dielektrika) Tolerance typu L Larger L(Y) A T = 0 d Y Parametr jakosti Y je tím lepší, čím je větší (např. izolační odpor izolačního systému stroje, průrazná pevnost dielektrika, odolnost izolantu proti vlhkému teplu apod.) 45

46 Taguchi-ho ztrátová funkce Příklad Určeme náklady spojené s odchylkou od T (cílové hodnoty) v případě tolerance typu N. Předpokládejme: USL = 400, LSL = 300, T = 350, náklady spojené s výrobky na mezi tolerance A = d = USL T = T LSL = 50 Hodnota ztrátové funkce L ( Y ) = k( Y T ) 2 L ( T d) = L( T + d) = A = kd k = d A = = 2 0,8 ( ) = 0.8( Y 350) 2 L Y 2 Ztráty (Kč) Hodnota parametru jakosti 46

47 Taguchi-ho ztrátová funkce Standardizovaná ztrátová funkce Důvodem pro zavedení standardizované ztrátové funkce je snaha vyhnout se výpočtu k. Standardizovaná funkce má tvar: SL 2 USL LSL ( Y ) = ( Y T ) 2 2 Pro tuto funkci je zavedena konstanta A=1. Pro Y=LSL SL(Y) = 1 Pro Y=USL SL(Y) = 1 Vícerozměrná ztrátová funkce Je standardizovaná ztrátová funkce zobecněná pro n-rozměrný případ, tedy pro případ, kdy je sledováno n znaků jakosti. Tato funkce se značí TSL (Total Standardized Loss Function). 2 n Y i Ti TSL( Y1... Yn ) = 4 i= 1 USLi LSLi 47

48 Celkové náklady na jakost (u výrobce i odběratele) Mohou být určovány různými technikami. Taguchi-ho vztahy jsou vztahy empirickými, proto byly předmětem řady diskuzí. Celkové náklady za jakost silně závisí na typu kontroly výrobků. 100 % -ní kontrola výrobků Ztrátová funkce má tvar: Q L = + R A s d Zde Q roční náklady na kontrolu, R roční produkce v kusech, d tolerance, A ztráta při dosažení tolerance. Výpočet s 2 0 není výpočtem roptylu, protože ten by se počítal pomocí T (cílové hodnoty), zatímco s 2 0 se počítá z následujícího vztahu (přesnost výroby se kontroluje porovnáváním sousedních výrobků): [( y y ) + ( y y ) + + ( y n y ) ] 1 s0... n 1 2 = n 1 48

49 Celkové náklady na jakost (u výrobce i odběratele) 100 % -ní kontrola výrobků Bude-li při kontrole vzata vždy skupina 3 výrobků a tento výběr bude proveden celkově n-krát, pak za předpokladu, že výběry budou označeny: 1. výběr: y 11, y 12, y výběr: y 21, y 22, y 23 s n. výběr: y n1, y n2, y n3 má vztah pro s 0 tvar: 1 2n [( y y ) + ( y y ) + ( y y ) + ( y y ) + + ( y y ) + ( y y ) ] = Analogicky, bude-li ve vybrané skupině k výrobků a výběr provedeme celkem n-krát: n3 n2 n2 n1 s 2 0 = n 1 ( k 1) n k ( y i, j yi, j 1 ) i= 1 j=

50 Celkové náklady na jakost (u výrobce i odběratele) 100 % -ní kontrola výrobků Veličina s 0 charakterizuje nepřesnost, která se skládá z nepřesnosti výroby, ale je do ní třeba zahrnout i nepřesnost měření parametru y. Platí: = s V sm s + Zde s V charakterizuje výrobu a s M měření (ta se vypočte analogicky jako s 0 s tím, že se namísto výběru několika kusů měření několikrát opakuje). Kontrola po n výrobcích V tomto případě se neprovádí kontrola všech výrobků, ale mezi dvěma kontrolami je vyrobeno n výrobků. Pak pro celkové náklady na jakost L platí: B C A D A D n + 1 A L = n u d 3 d u 2 d z. s M Zde A ztráta u odběratele, má-li výrobek toleranci d 50

51 Celkové náklady na jakost (u výrobce i odběratele) Kontrola po n výrobcích Náklady na kontrolu na jeden výrobek B C A D A D n + 1 A L = n u d 3 d u 2 d Ztráty nepřesností výroby z. s M Ztráty za zmetky??? Náklady na opravu na jeden výrobek Ztráty nepřesností měření B náklady na kontrolu jednoho výrobku, C náklady na opravu stroje, n kontrolní interval, u průměrný počet výrobků vyrobený mezi opravami, d předepsaná tolerance výrobku, D výrobní tolerance, z počet výrobků zhotovených během kontroly. Protože nejsou kontrolovány všechny výrobky, je možné přepočíst náklady na jeden vyrobený kus (na kontrolu a opravu) 51

52 Celkové náklady na jakost (u výrobce i odběratele) Kontrola po n výrobcích Uvedený vztah je nejčastěji užíván pro případy kdy: Známe n 0, u 0 a D 0 (kontrolní interval, průměrný počet výrobků mezi opravami, výrobní tolerance) a určujeme výsledné náklady na jakost. Známe odhady optimálních hodnot parametrů n, a D označených n*, a D* a odhad průměrného počtu výrobků mezi dvěma poruchami a počítáme celkové náklady na jakost. Uvedené odhady určíme podle vztahů: optimální kontrolní interval: n* = d D 0 2u 0 A B optimální výrobní tolerance: D * = 4 3. CD 2 0 A. u 0. d 2 52

53 Celkové náklady na jakost (u výrobce i odběratele) Ztrátová funkce pro kvalitativní parametr jakosti Všechny dosud zmíněné vztahy pro určování nákladů na jakost byly sestaveny pro takový parametr jakosti procesu, který je měřitelný a který je také vyjádřitelný číslem pro kvantitativní parametr. V případě, že zvolíme parametr, který nelze vyjádřit číslem kvalitativní parametr, pak vztah pro celkové náklady na jakost bude mít tvar: L = B n + C u + n A u + z. A u Pro porovnání je uvedena ztrátová funkce pro kvantitativní parametr jakosti B C A D A D n + 1 A L = n u d 3 d u 2 d z. s M Přepočtené náklady na kontrolu a opravy stroje se určují stejně, výpočet nákladů na neshodné výrobky je odlišný, protože u kvalitativních parametrů nelze stanovit tolerance d a D, ale ve vztahu se vyskytuje také. 53

54 Integrovaný systém plánování a managementu jakosti (Integrated Planning and Quality Management System) Při vytváření systému plánování a managementu jakosti v projektu (výroby) může dojít k řadě chyb. Typickou chybou je fragmentace managementu jakosti, která plyne z nedostatečné vzájemné informovanosti a provázanosti segmentů projektu, které řeší různé skupiny. Za hlavní příčiny této chyby jsou zpravidla považovány následující příčiny: Nedostatečné poznáním celého projektu, případně nedostatečně přesná formulace jeho popisu. Problematicky provedená studie proveditelnosti projektu. Nedostatky v návrhu projektu ve výkresové dokumentaci, specifikacích, zajištění projektu. Přístup k managementu jakosti, který je možné rozdělit do následujících částí: aktivace implementace dozor řízení 54

55 Integrovaný systém plánování a managementu jakosti (Integrated Planning and Quality Management System) Jako důvod pro nedostatečnou koordinaci různých segmentů projektu je často uváděna nedostatečná komunikace mezi jednotlivými subjekty řešícími jednotlivé části projektu. Přitom je zřejmé, že nový projekt nevyžaduje zpravidla nový koncept. Každý projekt ve své podstatě prochází vývojovým cyklem, který je, až na malé části dané specifiky projektů, stejný. Proto byl vyvinut IPQMS jako konceptuální rámec pro řízení projektů výroby, který integruje řadu úloh a procedur a zajišťuje lepší kontrolu a produktivitu. IPQMS se dělí do 4 fází fáze přípravná (projekt, návrh, studie proveditelnosti) fáze schvalovací a aktivační (výběr, schválení, aktivace) fáze realizační (implementace, řízení, předání) fáze vyhodnocovací (vyhodnocování, dolaďování drobností) 55

56 Integrovaný systém plánování a managementu jakosti (Integrated Planning and Quality Management System) Plánování Hodnocení proveditelnosti Návrh Implementace Řízení Předání IPQMS Výběr Schválení Aktivace Vyhodnocení Doladění a poznatky 56

57 Fáze 1: plánování, hodnocení, návrh Plánování V první fázi projektu (např. výroby) je třeba nejprve provést identifikaci a formulování projektu. Identifikační proces projektu musí popsat různé potřeby, okrajové podmínky i politické podmínky a rozhodnout, zda projekt vychází z reality. Mezinárodní agentury zpravidla mají pro identifikaci procesů zavedené procedury. V procesu plánování projektu jsou často identifikovány nové možnosti pro daný sektor nebo společnost. Současně identifikace projektu, např. nové výroby, může přinést nutnost dalších vyvolaných projektů, např. logistiky. V řadě zemí jsou významné projekty realizovány a financovány ministerstvy, někdy centrálními plánovacími agenturami. 57

58 Fáze 1: plánování, hodnocení, návrh Plánování Jinými zdroji pro realizaci větších projektů jsou např. velké korporace nebo nadnárodní organizace, které, za určitých podmínek, zajišťují projekty vyhlášené např. orgány státní správy. Dalším krokem po identifikaci projektu je formulování projektu. Formulování projektu zahrnuje popis projektu v širším slova smyslu, kde jsou uvedeny cíle projektu, jeho předpokládané výsledky a je proveden odhad různých zdrojů potřebných k úspěšné realizaci projektu. Musí být jasně a jednoznačně stanoveny cíle projektu. Musí být jasně a jednoznačně stanoveny výchozí podmínky. Musí být jasně definovány okrajové podmínky (prostředí, ve kterém bude projekt realizován, vládní podpora, logistika ) Pro realizaci projektu je také třeba mít dostatečně přesné informace o lidských zdrojích a o jejich kvalitě. 58

59 Fáze 1: plánování, hodnocení, návrh Studie realizovatelnosti a hodnocení projektu Studie realizovatelnosti projektu je jednou ze základních analýz, na základě kterých je rozhodnuto, zda projekt bude zahájen. Tato studie tedy sestává z následujícího rozboru a rozhodnutí: Zda je v projektu možné dosáhnout cílů v mezích, které byly předem dohodnuty. Zda bude zahájen. Hodnocení projektu by mělo dát odpověď na otázku, zda bude projekt úspěšný. Pokud bude rozhodnuto, že projekt bude zahájen, je třeba Stanovit předpokládané zdroje Rozhodnout o velikosti, umístění, technologii, administrativních potřebách, logistice atd. 59

60 Fáze 1: plánování, hodnocení, návrh Studie realizovatelnosti a hodnocení projektu NEBEZPEČÍ Rozhodnutí, zda projekt bude či nebude realizovatelný (zda je reálný) vyžaduje spolehlivé a dostatečně přesné informace. Pokud nebudou informace dostatečně věrohodné, nebo nebude užito správné metodiky pro jejich zpracování, rozhodnutí nemusí být správné. U některých velkých projektů jsou realizovány, před rozhodnutím o proveditelnosti projektu a před jeho hodnocením, pilotní studie. Součástí této studie je obvykle také komparativní studie. Cílem komparativní studie je rozhodnutí o využití zdrojů o tom, zda zdroje by nebylo výhodnější použít jinde. Řada vládních institucí, včetně EU, vyvinuly pevné procedury, které musí být aplikovány, pokud jsou k financování vyžadovány vládní nebo evropské fondy. 60

61 Fáze 1: plánování, hodnocení, návrh Studie realizovatelnosti a hodnocení projektu Studii realizovatelnosti tvoří obvykle následující složky: Technická Komerční Administrativní Organizační Finanční Ekonomická Manažerská Teprve po studii proveditelnosti je možné provést závěrečné hodnocení projektu. Hodnocení určí, jestli projekt může splňovat podmínky, které uvádí. Mělo by být také konstatováno, zda projekt je nejlepším způsobem řešení k dosažení uváděných cílů. 61

62 Fáze 1: plánování, hodnocení, návrh Studie realizovatelnosti a hodnocení projektu Technická studie posuzuje projekt z hlediska jeho technických aspektů včetně modernosti technologie a materiálů a dostupnosti této technologie a materiálů. Ve finanční studii jsou odhadovány náklady na projekt, je studována návratnost nákladů a jejich zdroje Komerční studie se zabývá komerční stránkou projektu, jak bude naloženo s jeho výstupy, zda a jak se zhodnotí např. produkty nové technologie nebo předpokládané patenty vzniklé v rámci projektu apod. Ekonomická studie řeší ekonomičnost projektu, analyzuje struktury nákladů a hledá cesty, jak náklady snížit, případně optimalizovat. Administrativní studie dává, spolu se studií manažerskou, informaci o potřebných počtech pracovníků k řízení a administraci projektu. Hledá také cesty a techniky pro optimální manažerské a řídicí procedury (např. různé techniky operační analýzy). 62

63 Fáze 1: plánování, hodnocení, návrh Studie realizovatelnosti a hodnocení projektu Organizační studie doplňuje projekt z hlediska případných organizačních požadavků, stanoví organizační složky, jejich vzájemnou provázanost a tak vytváří základ pro úspěšné řešení projektu. 63

64 Fáze 1: plánování, hodnocení, návrh Návrh Poslední částí v této fázi cyklu projektu je návrh. Kritéria návrhu (technická, finanční) byla již stanovena při zpracování studie proveditelnosti. Návrh definuje: Základní aktivity Zodpovědnosti Zdroje pro tyto aktivity Priority V návrhu musí být také určeny všechny zdroje vztahující se k projektu včetně lidských zdrojů, schopností lidí, jejich zkušeností atd. Návrh musí také obsahovat specifikace pro konstrukce, zařízení a příslušenství. Musí být vytvořeny: 64

65 Fáze 1: plánování, hodnocení, návrh Návrh Operativní plány. Pracovní rozvrhy. Operativní plán sestává z naplánovaných posloupností jednotlivých typů aktivit při realizaci projektu: 65

66 Fáze 1: plánování, hodnocení, návrh Návrh Pracovní rozvrh je časově rozpracovaná konkrétní aktivita z operativního plánu. Operativní plány Pracovní rozvrhy Formální implementační plán Návrháři by měli propojit jak politiku vrchního managementu, tak techniků, aby návrh reflektoval na všechny požadavky a připomínky, které budou od těchto složek vzneseny. 66

67 Fáze 1: plánování, hodnocení, návrh Návrh Příklad operativního plánu pro řízení zásob Na základě predikce poptávky a dalších vstupních údajů jsou vytypovány řídicí parametry potřebné pro nastavení a průběžnou aktualizaci objednávkových režimů podnikových systémů. Je vypočteno optimální objednací množství (EOQ - Economic Order Quantity). Jsou vypočteny pojistné zásoby zpravidla více různými metodami, např. metodou založenou na analýze údajů o minulé spotřebě, metodou vycházející z analýzy chyb předpovědi poptávky, metodou stanovení velikosti pojistné zásoby pro položky s nestacionárním charakterem potřeby apod.). Jsou vypočteny signální úrovně zásob - na základě informace o termínu vyřízení objednávky je určena optimální úroveň zásob, při kterých je vhodné objednat další. Jedná-li se o větší podnik, je sledován pohyb položek na jednotlivých skladech a je případně navrhována redistribuce mezi sklady. 67

68 Fáze 1: plánování, hodnocení, návrh Návrh V návrhu projektu musí být také dále stanoveny: Základní aktivity. Zodpovědnosti. Oblasti priorit. Všechny vstupy projektu. Úroveň lidských vstupů (dělníci, výzkumníci, management) Ekologické aspekty. Reálná operativní forma jednotlivých aktivit. Návrh projektu by také měl stanovit typy vazeb mezi jednotlivými skupinami pracovníků a mezi jednotlivými činnostmi. 68

69 Fáze 2: výběr, schvalování, aktivace Výběr K výběru projektu dochází až tehdy, když projekt byl schválen zadávající organizací (případně také organizací, která projekt financuje, nebo se na financování podílí, pokud není zcela hrazen z prostředků zadavatele) na základě toho, že byla splněna realizační kritéria. Tento akt završuje návrh a formální implementační plán. Znamená to, že: Projekt byl dobře definován z hlediska klíčových prvků. Byly dobře identifikovány vstupy projektu. Výběr projektu, mezi řadou ostatních, je prováděn podle výběrových kritérií. Agentury, podporující finančními prostředky projekty, mohou mít různé typy výběrových kritérií, např. zda projekt bude přínosný z hlediska ekologie, zda bude zaveden nový, potřebný, typ výroby, zda projekt přinese větší jakost výrobků a tím umožní jejich větší konkurenceschopnost na trhu apod. 69

70 Fáze 2: výběr, schvalování, aktivace Schvalování K tomu, aby byl projekt vybrán (schválen pro realizaci) mezi mnoha jinými, je obvykle třeba vést řadu jednání. Po schválení projektu k realizaci tato jednání pokračují. Je třeba finalizovat: Finanční zabezpečení Smlouvy Kontrakty s dodavateli Předpisy 70

71 Fáze 2: výběr, schvalování, aktivace Aktivace Aktivace projektu představuje: Alokaci a koordinaci zdrojů k tomu, aby projekt byl dostatečně operabilní. Vytvoření řešitelských týmů. Vytvoření týmu konzultantů. Výběr skupiny dodavatelů. Stanovení jednoznačných zodpovědností. Určení, kteří pracovníci mohou provádět rozhodnutí a na jakých úrovních (např. v oblasti personální, finanční, organizační, administrativní atd.). Je-li projekt aktivován, musí již existovat plány pro všechny jeho fáze. Plány jednotlivých fází musí být propojeny, aby nevznikala zpoždění. Správně vytvořené plány ušetří mnoho času a finančních prostředků v dalších fázích projektu. Je třeba, aby byly vytvořeny zpětné vazby, které průběžně umožňují získávání informací o stavu jednotlivých aktivit v projektu 71

72 Fáze 3: implementace, dohled a řízení, dokončení Implementace Implementace vychází z procedur použitých v předchozích fázích projektu. Při implementaci je prováděna: Finální kontrola návrhu projektu a jeho časového rozvrhu, a pokud je třeba provést nějaké změny, jsou provedeny. Jsou znovu překontrolována a precizována rozhodnutí o dodávkách zařízení, zdrojích, případně o personálním zajištění. Znovu jsou zkontrolovány časové rámce jednotlivých aktivit. Jsou zavedeny zpětné vazby, stanoveny techniky komunikace a celkový rámec managementu informací. Je stanovena personální zodpovědnost za řešení případných problémů a za nutná jednání (např. o přerozdělení zdrojů, o doplňcích projektu apod.). 72

73 Fáze 3: implementace, dohled a řízení, dokončení Dohled a řízení Je třeba, aby byly aktivovány vhodné procedury pro projektového managera. Kontrolní procedury musí identifikovat a izolovat problémové oblasti a to v krátkém čase, protože čas na projekt je omezený a není možné měnit časový rozvrh s ohledem na operativní plán a návaznost různých aktivit. K rychlé identifikaci problémů se užívá Metoda kritické cesty (CPM Critical Path Method) a metoda ocenění a přehodnocení projektu (PERT Programme Evaluation and Review Technique). Po přijetí rozhodnutí o započetí prací nad vybraným projektem je třeba vyřešit úlohu o dokončení projektu v daném čase a s danými prostředky (sestavit harmonogram realizace jednotlivých prací). Pro řešení této úlohy byly v letech vypracovány dvě metody metoda kritické cesty a metoda ocenění a přehodnocení projektu. CPM byla poprvé použita firmou DuPont, PERT byla vyvinuta pro americké námořnictvo při vývoji ponorek s raketami Polaris. Charakteristickým rysem těchto metod je zobrazení projektu ve tvaru grafu (sítě). 73

74 Fáze 3: implementace, dohled a řízení, dokončení Dohled a řízení Metoda kritické cesty Síťové plánování začínáme sestavením seznamu prováděných činností (prací), ohodnocením jejich délky trvání a určením topologických návazností na sebe. Práce zobrazíme jako orientované hrany sítě, orientace těchto hran pak ukazuje průběh jednotlivých činností projektu, Události,které odpovídají počátkům a koncům jednotlivých činností jsou zobrazeny jako uzly sítě. 74

75 Fáze 3: implementace, dohled a řízení, dokončení Dohled a řízení Metoda kritické cesty Pravidla sestavení grafu: Žádné dvě práce nemohou být identifikovány se dvěma stejnými událostmi. To znamená, že následující část sítě nesprávně zobrazuje stejné ukončení dvou prací. Chyba Dobře Vztahy předcházení a následování musí být zachovány v celé síti. Předpokládejme, že činnost 5 následuje za činnostmi 2 a 4, které následují za činností 3. V takovém případě část sítě, která zobrazuje tuto situaci, vypadá následovně: 75

76 Fáze 3: implementace, dohled a řízení, dokončení Dohled a řízení Metoda kritické cesty To vše ovšem pouze v případě, že požadujeme, aby práce 5 byla zahájena až po ukončení práce 2. Pokud tento požadavek nemáme, pak bude výše uvedená část sítě vypadat: Činnosti jako takové obyčejně popisujeme analyticky pomocí počátečních a koncových uzlů, pomocí délek činností a případně i nároků na jiné zdroje než časové. Kritickými nazýváme ty činnosti v síťovém grafu, jejichž prodloužení povede k ekvivalentnímu zdržení dokončení celého projektu. Cesta v síti, která je sestavena z kritických činností, se nazývá kritickou cestou. Délka kritické cesty se nazývá kritickou dobou. Kritická cesta je nejdelší cestou v daném síťovém grafu. 76

77 Fáze 3: implementace, dohled a řízení, dokončení Dohled a řízení Metoda kritické cesty Časovou rezervou (rezervní dobou) nazýváme takový časový interval, o který můžeme posunout ukončení práce nebo práci prodloužit, aniž by se změnila celková doba dokončení projektu. Na následujícím obrázku je zobrazen projekt v odpovídající časové škále. 77

78 Fáze 3: implementace, dohled a řízení, dokončení Dohled a řízení Metoda kritické cesty Jiný přístup k metodě kritické cesty. Každý kroužek na obrázku představuje úkol nebo jasně definovanou činnost, která je částí projektu. Číslo uvedené v kroužku představuje očekávaný čas, potřebný k dokončení úkolu. Šipkový diagram je neocenitelnou plánovací pomůckou. chceme-li určit, jak dlouho bude projekt trvat. Na příklad jakmile byl dokončen úkol A, lze pracovat současně na úlohách B. C a D. Nejčasnější datum ukončení tedy určíme tak, že prohlédneme všechny cesty v síti a vybereme nejdelší z nich nebo tu, jejíž úlohy vyžadují k dokončení nejdelší celkový čas. V tomto příkladu je nejdelší, neboli kritickou, cestou A-C-F-H, která vyžaduje celkový čas 11 týdnů 78

79 Fáze 3: implementace, dohled a řízení, dokončení Dohled a řízení Metoda PERT Logika CPM používá jednobodové odhady doby trvání úloh a předpokládá, že doba dokončení projektu je jednoduše součtem trvání úloh ležících na kritické cestě. Logika PERT používá pravděpodobnostní odhady doby trvání každé úlohy s pesimistickým, realistickým a optimistickým odhadem dokončení každé úlohy. Uvedené techniky (a řada dalších) dávají projektovému manažerovi možnost atomizovat jednotlivé aktivity projektu, hledat jejich slabá místa a jejich vzájemné vztahy. To unadňuje management, koordinaci aktivit a vytvoření rozvrhu prací. Důležité: v průběhu řešení projektu vzniká řada situací, které vyžadují drobné změny v projektu. Tyto změny musí být prováděny neprodleně, často si vyžadují i jednání s investorem. Často to jsou zásahy spojené s ekologickými požadavky. 79

80 Fáze 3: implementace, dohled a řízení, dokončení Dohled a řízení Dokončení Dokončení projektu spočívá v jeho přípravě na předání k jiné formě administrace. Tento krok také souvisí s rozpadem původní organizace projektu. K dokončení projektu dochází během určitého období. Protože jednotlivé části projektu mohou být dokončovány v různých etapách, mohou být také takto přebírány. 80

81 Fáze 3: implementace, dohled a řízení, dokončení Dokončení Po dokončení a předání projekt přechází do operačního (provozního) stavu. Organizace, která projekt v tomto stavu přejímá, musí být vybavena pro řízení projektu v tomto stavu jak personálně, tak technicky. Existují také mechanizmy, jak projekt ukončit, pokud se v této etapě ukáže, že nebude úspěšný. Cílem takovéto aktivity je vždy to, aby došlo k minimálním ztrátám. Krátce pře dokončením projektu je vypracovávána zpráva pro investora, zadavatele atd. 81

82 Fáze 4: vyhodnocení, doladění a poznatky Vyhodnocení Finální fází projektu je vyhodnocení. Hodnocení úspěšnosti projektu však je dvou typů: Hodnocení Hodnocení provedení a dlouhodobého aktuálního užitku užitku Faktem však zůstává, že hodnocení projektu je průběžný proces, který by měl mít místo v každé etapě managementu projektu. Hodnocení projektu může mít různé formy: Hodnocení projektu osobami zodpovědnými za implementaci. Hodnocení dodavateli (požadavky, pružnost, přejímky). Hodnocení ostatními osobami spojenými s projektem. Hodnocení investorskou organizací efektivita vynaložených investic, zda bylo dosaženo předpokládaných cílů, zda tyto výsledky měly předpokládaný vliv např. na region apod. 82

83 Fáze 4: vyhodnocení, doladění a poznatky Vyhodnocení Velcí investoři, např. Světová banka, mají své vlastní procedury pro hodnocení projektů. Tyto techniky mohou být inspirativní i pro ostatní investory, protože umožňují, při využití komparativní analýzy rozhodovat o vlastních hodnotících procedurách. Bezprostředně po hodnocení následují další aktivity, zaměřené zejména na ty části projektu, které nebyly z nějakých důvodů zcela splněny a které mohou být bezprostředně dokončeny. Jestliže bude projekt opakován (nebo jeho části), může být zaměřena pozornost na to, jak splnit tyto aktivity již v průběhu projektu. Doladění a poznatky Na doladění projektu lze pohlížet z mnoha aspektů jak technických, tak kontrolních a řídicích, i z hlediska formy a průběhu financování projektu. Poznatky z projektu mohou být investory použity při zadávání dalších projektů. Manažeři projektu, investor, zaměstnanci, dodavatelé a ostatní existují v určitém rámci rozhodnutí. 83

84 Fáze 4: vyhodnocení, doladění a poznatky Doladění a poznatky Po ukončení projektu je možné provádět rozbor, zda všechna rozhodnutí byla optimální, a to jak z hlediska technického řešení, tak z hlediska ekonomického. Je třeba také zvážit, jak řešení projektu reagovalo na případné nové vnější požadavky. IPCQ je flexibilní model pro všechny fáze projektu počínaje koncepcí a konče předáním. Je zde snahou unifikovat jednotlivé procedury. IPCQ vytváří efektivní konceptuální rámec pro následující 4 oblasti: Pro dlouhodobou týmovou spolupráci plánovačů, návrhářů, kontraktorů a investorů. Zabezpečuje přesný tok informací mezi všemi skupinami. Zabezpečuje vytvoření databází pečlivě dokumentovaných typických případů v každém sektoru. Zabezpečuje to, že zkušenosti z typických příkladů se přenášení do aktivit na nových projektech. IPCQ zajišťuje zodpovědnost, efektivnost vynaložených nákladů a kvalitu procesu přípravy projektů. 84

85 Fáze 4: vyhodnocení, doladění a poznatky Doladění a poznatky IPQMS může být použit pro projekty a programy ve všech sektorech. Ještě některé poznámky ke studii proveditelnosti (feasibility study) IPQMS může být použit pro projekty a programy ve všech sektorech. Studie proveditelnosti vyžaduje předběžný návrh, který vychází z formulace úkolů. Formulace definuje parametry projektu a odhaduje různé zdroje vyžadované k dosažení cílů. To také umožňuje vytvoření jedné či více studií proveditelnosti, které jsou konkurenční a umožňují nalézt optimální cestu. Komplexní studie proveditelnosti musí pokrývat šest důležitých oblastí 1. Technickou včetně lidských zdrojů a technologických požadavků. 2. Ekonomickou zejména zdroje a zisky. 3. Administrativní a manažerskou včetně externích kontaktů a interiní organizace. 4. Environmentální včetně současných dat a dopadu environmentálních opatření na tato data. 85

86 Fáze 4: vyhodnocení, doladění a poznatky Ještě některé poznámky ke studii proveditelnosti (feasibility study) 5. Sociální a politickou. 6. Finanční analýza potřeb a zdrojů. Každá z uvedených částí musí být uvedena do kontextu s následujícími otázkami: Je uvedený projekt řešením pro urgentní problémy současných nebo předpokládaných sociálních a ekonomických potřeb? Bude projekt tak, jak je navržen, plnit svůj účel, aniž by měl negativní vliv na životní prostředí? Bude užitek z projektu pro společnost a ekonomiku odpovídat vynaloženým nákladům? Měly by být studovány také různé technické alternativy k optimalizaci nebo maximalizaci zisku z vynaložených nákladů? Poskytla zpracovaná studie proveditelnosti základní kritéria a měřítka pro následnou implementaci, řízení a hodnocení projektu? 86

87 Čtyři fáze IPQMS Tok informací Zpětná vazba 87

88 Studie proveditelnosti podrobný rozbor Dobře provedená studie proveditelnosti analyzuje a zkoumá každý aspekt předběžného návrhu v kontextu daného prostředí projektu. Vypracování studie proveditelnosti podmiňuje další významné funkce. Tato analýza: Umožňuje zpřesnění formulace předběžného návrhu. Napomáhá správné implementaci projektu. Zavádí a nastavuje kritéria, která by měla zaručit úspěch projektu. V oblasti managementu projektu je studie proveditelnosti zaměřena přednostně na studii trhu a na důraz na stanovení technických kritérií. V oblasti praktické aplikace projektu je však tato studie zaměřena ještě na personální zabezpečení, na ekologický dopad projektu a na rozbor vztahů mezi všemi segmenty. Obecné pojmy každé studie proveditelnosti projektu jsou formulovány do určitých, vzájemně propojených otázek, které jsou ve studii položeny a zodpovězeny. Segmenty, na které se musí každá studie proveditelnosti zaměřit, jsou tyto: 88

89 Studie proveditelnosti podrobný rozbor Segmenty studie proveditelnosti Technický Ekonomický Administrativní a manažerský Charakteristika prostředí Sociální a politický Finanční 89

90 Studie proveditelnosti podrobný rozbor Technická stránka 1. Data vztažená k umístění projektovaného celku a) Geologické podmínky b) Vodní zdroje c) Klimatické podmínky d) Dopravní podmínky Otázka: 2. Výběr dostupných technologií a) Zařízení a stroje b) Výrobní proces c) Náhradní součástky Otázka: 3. Návrh a) Rozmístění strojů a zařízení b) Inženýrské požadavky (příslušenství, služby, doprava ) c) Konstrukční materiály 90

91 Studie proveditelnosti podrobný rozbor Technická stránka 1. Data vztažená k umístění projektovaného celku a) Geologické podmínky b) Vodní zdroje c) Klimatické podmínky d) Dopravní podmínky Otázka: Je předpokládané umístění projektu nejvýhodnější variantou? 2. Výběr dostupných technologií a) Zařízení a stroje b) Výrobní proces c) Náhradní součástky Otázka: 3. Návrh a) Rozmístění strojů a zařízení b) Inženýrské požadavky (příslušenství, služby, doprava ) c) Konstrukční materiály 91

92 Studie proveditelnosti podrobný rozbor Technická stránka 1. Data vztažená k umístění projektovaného celku a) Geologické podmínky b) Vodní zdroje c) Klimatické podmínky d) Dopravní podmínky Otázka: Je předpokládané umístění projektu nejvýhodnější variantou? 2. Výběr dostupných technologií a) Zařízení a stroje b) Výrobní proces c) Náhradní součástky Otázka: Je vybraná dostupná technologie nejvýhodnější variantou? 3. Návrh a) Rozmístění strojů a zařízení b) Inženýrské požadavky (příslušenství, služby, doprava ) c) Konstrukční materiály 92

93 Studie proveditelnosti podrobný rozbor Technická stránka Otázka: 4. Pracovníci a) Dělníci b) Technici c) Vysokoškoláci a specialisté na danou problematiku. Otázka: 93

94 Studie proveditelnosti podrobný rozbor Technická stránka Otázka: Jaké jsou náklady na příslušenství a služby v projektu a na materiál, stroje a zařízení? 4. Pracovníci a) Dělníci b) Technici c) Vysokoškoláci a specialisté na danou problematiku. Otázka: 94

95 Studie proveditelnosti podrobný rozbor Technická stránka Otázka: Jaké jsou náklady na příslušenství a služby v projektu a na materiál, stroje a zařízení? 4. Pracovníci a) Dělníci b) Technici c) Vysokoškoláci a specialisté na danou problematiku. Otázka: Jaký je poměr mezi jednotlivými skupinami pracovníků, jaký je jejich předpokládaný absolutní počet, jsou v dané lokalitě tito pracovníci dostupní, jak to zařídit, aby dostupní byli a s jakými náklady? 95

96 Studie proveditelnosti podrobný rozbor Ekonomická stránka 1. Požadavky (na výsledky projektu) a) Domácí b) Exportní Otázka: 2. Zdroje a) Domácí b) Exportní Otázka: 3. Marketingový program a) Marketingový přístup předpokládaný v projektu b) Zdůvodnění marketingové strategie Otázka: 96

97 Studie proveditelnosti podrobný rozbor Ekonomická stránka 1. Požadavky (na výsledky projektu) a) Domácí b) Exportní Otázka: Je projekt kompatibilní s požadavky na domácím a zahraničních trzích? 2. Zdroje a) Domácí b) Importní Otázka: 3. Marketingový program a) Marketingový přístup předpokládaný v projektu b) Zdůvodnění marketingové strategie Otázka: 97

98 Studie proveditelnosti podrobný rozbor Ekonomická stránka 1. Požadavky (na výsledky projektu) a) Domácí b) Exportní Otázka: Je projekt kompatibilní s požadavky na domácím a zahraničních trzích? 2. Zdroje a) Domácí b) Exportní Otázka: Zaručuje projekt, že jak domácí, tak zahraniční trhy jsou dostupné a stabilní? 3. Marketingový program a) Marketingový přístup předpokládaný v projektu b) Zdůvodnění marketingové strategie Otázka: 98

99 Studie proveditelnosti podrobný rozbor Ekonomická stránka 1. Požadavky (na výsledky projektu) a) Domácí b) Exportní Otázka: Je projekt kompatibilní s požadavky na domácím a zahraničních trzích? 2. Zdroje a) Domácí b) Exportní Otázka: Zaručuje projekt, že jak domácí, tak zahraniční trhy jsou dostupné a stabilní? 3. Marketingový program a) Marketingový přístup předpokládaný v projektu b) Zdůvodnění marketingové strategie Otázka: Je uvedená marketingová strategie správná s ohledem na cílovou skupinu? 99

100 Studie proveditelnosti podrobný rozbor Ekonomická stránka 4. Dopad na zaměstnanost a) Analýza situace zaměstnanosti v dané oblasti (jsou oblasti se zápornou nezaměstnaností, např. Singapur) b) Analýza struktury nezaměstnanosti (které profese nejsou vyžadovány). Otázka: 5. Potřeba surovin a) Domácích b) Importovaných Otázka: 6. Rozbor nákladů a výnosů a) Analýza vlastních a vyvolaných nákladů b) Analýza zdrojů 100

101 Studie proveditelnosti podrobný rozbor Ekonomická stránka 4. Dopad na zaměstnanost a) Analýza situace zaměstnanosti v dané oblasti (jsou oblasti se zápornou nezaměstnaností, např. Singapur) b) Analýza struktury nezaměstnanosti (které profese nejsou vyžadovány). Otázka: Zlepší projekt situaci v nezaměstnanosti v dané oblasti? 5. Potřeba surovin a) Domácích b) Importovaných Otázka: 6. Rozbor nákladů a výnosů a) Analýza vlastních a vyvolaných nákladů b) Analýza zdrojů 101

102 Studie proveditelnosti podrobný rozbor Ekonomická stránka 4. Dopad na zaměstnanost a) Analýza situace zaměstnanosti v dané oblasti (jsou oblasti se zápornou nezaměstnaností, např. Singapur) b) Analýza struktury nezaměstnanosti (které profese nejsou vyžadovány). Otázka: Zlepší projekt situaci v nezaměstnanosti v dané oblasti? 5. Potřeba surovin a) Domácích b) Importovaných Otázka: Zaručuje lokalizace projektu dostatek surovin (a i např. vody). Odkud a s jakými náklady bude třeba dovážet importované suroviny a jak se to projeví v nákladech na výrobu? 6. Rozbor nákladů a výnosů a) Analýza vlastních a vyvolaných nákladů b) Analýza zdrojů 102

103 Studie proveditelnosti podrobný rozbor Ekonomická stránka Otázka: Adminstrativní a manažerská stránka 1. Vnitřní organizace a) Struktura b) Pravomoci c) Komunikační kanály d) Flexibilita Otázka: 2. Externí vazby a) Vládní podpora, dotace b) Vládní omezení a nařízení 103

104 Studie proveditelnosti podrobný rozbor Ekonomická stránka Otázka: Existují dostatečné zdroje informací, dostatečně silné zpětné vazby a taková metodika, která udrží náklady v plánované výši a přitom také zaručí předpokládané zhodnocení vložených finančních prostředků? Adminstrativní a manažerská stránka 1. Vnitřní organizace a) Struktura b) Pravomoci c) Komunikační kanály d) Flexibilita Otázka: 2. Externí vazby a) Vládní podpora, dotace b) Vládní omezení a nařízení 104

105 Studie proveditelnosti podrobný rozbor Ekonomická stránka Otázka: Existují dostatečné zdroje informací, dostatečně silné zpětné vazby a taková metodika, která udrží náklady v plánované výši a přitom také zaručí předpokládané zhodnocení vložených finančních prostředků? Adminstrativní a manažerská stránka 1. Vnitřní organizace a) Struktura b) Pravomoci c) Komunikační kanály d) Flexibilita Otázka: Bude vnitřní organizační struktura navržená k implementaci projektu dostatečně komplexní aby zajistila potřebné vedení a jednotné řízení? 2. Externí vazby a) Vládní podpora, dotace b) Vládní omezení a nařízení 105

106 Studie proveditelnosti podrobný rozbor Adminstrativní a manažerská stránka Otázka: c) Podpora z jiných zdrojů (např. z EU) d) Předpisy, nařízení a omezení spojené s dotací z EU 3. Personál a) Potřeby/schopnosti b) Popis pozic c) Místní pracovníci versus pracovníci z jiných našich lokalit, případně zahraniční d) Politika zaměstnanosti. Otázka: 4. Management a) Management projektu 106

107 Studie proveditelnosti podrobný rozbor Adminstrativní a manažerská stránka c) Podpora z jiných zdrojů (např. z EU) d) Předpisy, nařízení a omezení spojené s dotací z EU Otázka: Kdo zajistí tyto zdroje a kdo bude mít plnou zodpovědnost za jejich správné čerpání? 3. Personál a) Potřeby/schopnosti b) Popis pozic c) Místní pracovníci versus pracovníci z jiných našich lokalit, případně zahraniční d) Politika zaměstnanosti. Otázka: 4. Management a) Management projektu 107

108 Studie proveditelnosti podrobný rozbor Adminstrativní a manažerská stránka c) Podpora z jiných zdrojů (např. z EU) d) Předpisy, nařízení a omezení spojené s dotací z EU Otázka: Kdo zajistí tyto zdroje a kdo bude mít plnou zodpovědnost za jejich správné čerpání? 3. Personál a) Potřeby/schopnosti b) Popis pozic c) Místní pracovníci versus pracovníci z jiných našich lokalit, případně zahraniční d) Politika zaměstnanosti. Otázka: Je k dispozici, případně bude možné zajistit, adekvátní personál s potřebnými znalostmi a dovednostmi pro implementaci všech aktivit, které v projektu jsou? 4. Management a) Management projektu 108

109 Studie proveditelnosti podrobný rozbor Adminstrativní a manažerská stránka Otázka: b) Techniky řízení c) Plánování, harmonogram, termínové plánování Charakteristika prostředí 1. Fyzikálně/chemická a) Voda b) Země c) Vzduch d) Hluk Otázka: 109

110 Studie proveditelnosti podrobný rozbor Adminstrativní a manažerská stránka b) Techniky řízení c) Plánování, harmonogram, termínové plánování Otázka: Jsou vnitřní komunikační kanály na takové úrovni, že garantují kvalitní komunikaci nutnou pro řízení a jsou stanoveny dostatečně jasně pravomoci a zodpovědnosti? Charakteristika prostředí 1. Fyzikálně/chemická a) Voda b) Země c) Vzduch d) Hluk Otázka: 110

111 Studie proveditelnosti podrobný rozbor Adminstrativní a manažerská stránka b) Techniky řízení c) Plánování, harmonogram, termínové plánování Otázka: Jsou vnitřní komunikační kanály na takové úrovni, že garantují kvalitní komunikaci nutnou pro řízení a jsou stanoveny dostatečně jasně pravomoci a zodpovědnosti? Charakteristika prostředí 1. Fyzikálně/chemická a) Voda b) Země c) Vzduch d) Hluk Otázka: Je prostředí takové, že zaručuje úspěch projektu? 111

112 Studie proveditelnosti podrobný rozbor Charakateristika prostředí 2. Ekologická a) Populace b) Lokalita a komunity c) Ekosystém Otázka: 3. Estetická 1. Celková kompozice 2. Živočišný a rostlinný život v oblasti 3. Estetický dopad na původní stavby Otázka: 112

113 Studie proveditelnosti podrobný rozbor Charakteristika prostředí 2. Ekologická a) Populace b) Lokalita a komunity c) Ekosystém Otázka: Jaký bude dopad projektu na krátkodobé a dlouhodobé dopady na vodu, živou a neživou přírodu, erozi, kvalitu vzduchu atd.? 3. Estetická 1. Celková kompozice 2. Živočišný a rostlinný život v oblasti 3. Estetický dopad na původní stavby Otázka: 113

114 Studie proveditelnosti podrobný rozbor Charakteristika prostředí 2. Ekologická a) Populace b) Lokalita a komunity c) Ekosystém Otázka: Jaký bude dopad projektu na krátkodobé a dlouhodobé dopady na vodu, živou a neživou přírodu, erozi, kvalitu vzduchu atd.? 3. Estetická 1. Celková kompozice 2. Živočišný a rostlinný život v oblasti 3. Estetický dopad na původní stavby Otázka: Nebude negativní estetický dopad na danou oblast tak významný, že po jeho dokončení vyvolá tento dopad aktivity, které mohou vést k omezení některých předpokládaných aktivit a tím k nesplnění původních záměrů projektu (např. problémy atomových elektráren) 114

115 Studie proveditelnosti podrobný rozbor Charakteristika prostředí 4. Sociální a) Zajištění individuálního dobrého pocitu b) Sociální interakce (mezi různými skupinami zaměstnanců nejsou rozdíly) c) Zajištění dobrého pocitu celé společnosti Otázka: Sociální a politická stránka 1. Sociální dopad a) Kultura a životní styl b) Demografie Otázka: 115

116 Studie proveditelnosti podrobný rozbor Charakteristika prostředí 4. Sociální a) Zajištění individuálního dobrého pocitu b) Sociální interakce (mezi různými skupinami zaměstnanců nejsou rozdíly) c) Zajištění dobrého pocitu celé společnosti Otázka: Bude možné zajištění dobrého pocitu společnosti v případě, že naprostá většina např. manuálních pracovníků je jiné barvy pleti než skupina manažerů a techniků? Sociální a politická stránka 1. Sociální dopad a) Kultura a životní styl b) Demografie Otázka: 116

117 Studie proveditelnosti podrobný rozbor Charakteristika prostředí 4. Sociální a) Zajištění individuálního dobrého pocitu b) Sociální interakce (mezi různými skupinami zaměstnanců nejsou rozdíly) c) Zajištění dobrého pocitu celé společnosti Otázka: Bude možné zajištění dobrého pocitu společnosti v případě, že naprostá většina např. manuálních pracovníků je jiné barvy pleti než skupina manažerů a techniků? Sociální a politická stránka 1. Sociální dopad a) Kultura a životní styl b) Demografie Otázka: Jaký bude sociální dopad projektu. Bude pozitivní pro společnost nebo danou komunitu? 117

118 Studie proveditelnosti podrobný rozbor Sociální a politická stránka 2. Politický dopad a) Právo na spravedlnost b) Soudnictví c) Politické organizace Otázka: 3. Odpor společnosti a) Může projekt vyvolat odpor společnosti příčiny, analýza. b) Jsou ve společnosti podmínky, které nahrávají takovému odporu. Otázka: 4. Odpor institucí a) Zákonná omezení b) Stabilita politické podpory 118

119 Studie proveditelnosti podrobný rozbor Sociální a politická stránka 2. Politický dopad a) Právo na spravedlnost b) Soudnictví c) Politické organizace Otázka: Jaký sociální faktor v projektu bude bránit nebo podporovat, aby bylo dosaženo cílů projektu? 3. Odpor společnosti a) Může projekt vyvolat odpor společnosti příčiny, analýza. b) Jsou ve společnosti podmínky, které nahrávají takovému odporu. Otázka: 4. Odpor institucí a) Zákonná omezení b) Stabilita politické podpory 119

120 Studie proveditelnosti podrobný rozbor Sociální a politická stránka 2. Politický dopad a) Právo na spravedlnost b) Soudnictví c) Politické organizace Otázka: Jaký sociální faktor v projektu bude bránit nebo podporovat, aby bylo dosaženo cílů projektu? 3. Odpor společnosti a) Může projekt vyvolat odpor společnosti příčiny, analýza. b) Jsou ve společnosti podmínky, které nahrávají takovému odporu. Otázka: Jaké jsou možné reakce na odpor společnosti vyvolaný projektem? 4. Odpor institucí a) Zákonná omezení b) Stabilita politické podpory 120

121 Studie proveditelnosti podrobný rozbor Sociální a politická stránka Otázka: Finanční stránka 1. Návrh a implementace projektu a) Právo na spravedlnost b) Soudnictví c) Politické organizace Otázka: 2. Rozpočet příjmů a výdajů ( cash-flow study), ziskovost a) Z vlastních zdrojů b) Z externích zdrojů Otázka: 121

122 Studie proveditelnosti podrobný rozbor Sociální a politická stránka Otázka: Do jaké míry je možné zaručit stabilitu politické podpory? Finanční stránka 1. Návrh a implementace projektu a) Právo na spravedlnost b) Soudnictví c) Politické organizace Otázka: 2. Rozpočet příjmů a výdajů ( cash-flow study), ziskovost a) Z vlastních zdrojů b) Z externích zdrojů Otázka: 122

123 Studie proveditelnosti podrobný rozbor Sociální a politická stránka Otázka: Do jaké míry je možné zaručit stabilitu politické podpory? Finanční stránka 1. Návrh a implementace projektu a) Právo na spravedlnost b) Soudnictví c) Politické organizace Otázka: Jaký sociální faktor v projektu bude bránit nebo podporovat, aby bylo dosaženo cílů projektu? 2. Rozpočet příjmů a výdajů ( cash-flow study), ziskovost a) Z vlastních zdrojů b) Z externích zdrojů Otázka: 123

124 Studie proveditelnosti podrobný rozbor Sociální a politická stránka Otázka: Do jaké míry je možné zaručit stabilitu politické podpory? Finanční stránka 1. Návrh a implementace projektu a) Právo na spravedlnost b) Soudnictví c) Politické organizace Otázka: Jaký sociální faktor v projektu bude bránit nebo podporovat, aby bylo dosaženo cílů projektu? 2. Rozpočet příjmů a výdajů ( cash-flow study), ziskovost a) Z vlastních zdrojů b) Z externích zdrojů Otázka: Jaké jsou domácí a externí zdroje, jaký bude náběh těchto zdrojů, jsou tyto zdroje schopné zabezpečit projekt? 124

125 Studie proveditelnosti podrobný rozbor Finanční stránka 3. Zdroje financování a) Státní b) Soukromé c) Zahraniční d) Jiné Otázka: 4. Přiměřenost fondů a) Výše fondů b) Možnost náběhu z fondů podle předem daného časového plánu. Otázka: 125

126 Studie proveditelnosti podrobný rozbor Finanční stránka 3. Zdroje financování a) Státní b) Soukromé c) Zahraniční d) Jiné Otázka: Jaká bude výše nutného úvěru pro započetí projektu, jaký typ úvěru je výhodný pro financování a jak bude splácen? 4. Přiměřenost fondů a) Výše fondů b) Možnost náběhu z fondů podle předem daného časového plánu. Otázka: 126

127 Studie proveditelnosti podrobný rozbor Finanční stránka 3. Zdroje financování a) Státní b) Soukromé c) Zahraniční d) Jiné Otázka: Jaká bude výše nutného úvěru pro započetí projektu, jaký typ úvěru je výhodný pro financování a jak bude splácen? 4. Přiměřenost fondů a) Výše fondů b) Možnost náběhu z fondů podle předem daného časového plánu. Otázka: Je součástí projektu adekvátní systém, který umožní sledovat náběhy a výdaje, splácení půjček a generovat další nutné informace o finančních tocích? Jaké budou provize z půjček? 127

128 SIX SIGMA Základní charakteristika Six Sigma je iniciativa, které byla vyvinuta v Motorole na počátku 90. let. Pozornost k ní přitáhly úspěchy, které s touto strategií získaly firmy General Electric, AlliedSignal a Motorola. Six Sigma strategie zahrnuje použití statistických nástrojů a strukturované metodologie k získání znalostí potřebných k dosažení lepších, rychlejších a méně nákladných výrobků a služeb než konkurence. Opakované užívání této strategie na projekty, kde výběr projektů je prováděn na základě klíčových obchodních parametrů, zvětšuje zisk a pokrývá mnohonásobně náklady na školení této strategie. Metrika Six Sigma Předpokládejme, že úroveň kvality je 99 %, což je někdy nazýváno dobrou kvalitou. Při této úrovni mohou nastat v USA následující události: 128

129 SIX SIGMA Metrika Six Sigma Bude ztraceno ových zpráv za hodinu. Denně poteče z kohoutku 15 minut zdravotně závadná voda. Za týden bude provedeno 5000 neúspěšných chirurgických zákroků. Každý den budou na každém větším letišti 2 příliš krátká a 2 příliš dlouhá přistání. Každý rok bude předepsáno nesprávných lékařských předpisů. Každý měsíc bude na přibližně 7 hodin vypnuta elektřina. Poloha Procent Defektů (ppm) ± 1 sigma ± 2 sigma ± 3 sigma ± 4 sigma ± 5 sigma ± 6 sigma

130 SIX SIGMA Metrika Six Sigma Průměrná továrna vyrábějící elektroniku a počítače pracuje na úrovni sigma. Nejlepší pracují na úrovni 6 sigma. Aerolinie pracují na úrovni mezi 5 a 6 sigma (je zde 0.43 ppm nehod). Bude-li docházet k posunu střední hodnoty o ± 1,5 sigma, změní se situace takto: 130

131 SIX SIGMA Metrika Six Sigma Tabulka pak vypadá následovně Poloha ± 1sigma ± 2sigma ± 3 sigma ± 4 sigma ± 5 sigma ± 6 sigma Procent Defektů (ppm)

132 Proces implementace metodiky Six Sigma Vyhodnocení a zahájení Fáze 0 Rozvržení sil Implementace projektu fáze měření Implementace projektu fáze vylepšování Implementace projektu fáze analytická Fáze 1 Implementace projektu fáze kontrolní 132

133 Proces implementace metodiky Six Sigma Fáze 0 vyhodnocení a zahájení Výběr příkladu projektu pro S4 workshop (S4 Smart Six Sigma Solution). Realizace workshopu. Výběr pracovníků, kteří budou zodpovědní za projekt ( black belts ). Příprava plánu implementace. Fáze 0 rozvržení sil Školení pracovníků realizujících S4. Školení zodpovědných pracovníků. Definuj projekt. Stanov vnitřní podpůrné struktury. 133

134 Proces implementace metodiky Six Sigma Fáze 1 měřicí fáze Vytvoř flow chart (vývojový diagram) procesu. Stanov metriku kontrolních činností. Odhadni účinnost stanovené metriky. Vytvoř Paretův diagram. Identifikuj potenciál FMEA. Fáze 1 analytická fáze Vytvoř multivariantní diagramy (diagramy pro více proměnných). Definuj konfidenční intervaly pro stanovenou metriku. Proveď testy hypotéz. Urči proměnné a jejich složky. Odhadni korelace proměnných. Proveď regresní analýzu. Zaveď metodiku ANOVA 134

135 Proces implementace metodiky Six Sigma Fáze 1 fáze zlepšování Vyber technologické faktory a stanov jejich úrovně. Vytvoř plán faktorových experimentů. Realizuj faktorové experimenty. Nalezni vyhovující matematické modely. Fáze 1 kontrolní fáze Urči kontrolní plán. Implementuj regulační diagramy. Aplikuj CUSUM a EWMA, je-li to potřeba. Aplikuj Hotelingův diagram, je-li to potřeba. Zaveď procesy pro vyhledávání chyb. 135

136 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Naskievičová, D.: Statistické metody v řízení jakosti. VŠB TU Ostrava 1. Kontrolní formuláře a záznamy. 2. Histogramy. 3. Postupové (vývojové) diagramy (flow charts). 4. Paretovy diagramy. 5. Diagramy příčin a následků (Ishikawovy diagramy). 6. Bodové diagramy. 7. Regulační diagramy (control charts). Kaoru Ishikawa Kontrolní formuláře a záznamy Jsou základem informačního systému o jakosti. Je třeba dobře uplatňovat systém stratifikace. Je třeba vytvořit systém autokontroly, aby tento systém minimalizoval chyby kontrolního systému a lidského faktoru. Je třeba vypracovat vhodné formuláře. 136

137 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Kontrolní formuláře a záznamy Kontrolní tabulky výskytu závad. Kontrolní tabulky lokalizace závad. Kontrolní tabulka příčin závad. Tabulka rozdělení procesu (škrtáním vzniká histogram). Histogramy Jsou sloupcové diagramy četnosti sledovaného znaku jakosti v určitém rozpětí hodnot. 137

138 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Histogramy Postup: Vypočteme rozpětí datového souboru. R = x max x min Stanovíme šířku třídy (vnitřního intervalu h). Hodnotu R rozdělíme do intervalů stejné šířky (tříd) tak, aby hodnota x min ležela v 1. intervalu a hodnota x max v posledním intervalu. Hodnotu šířky intervalu h dostaneme tak, že rozpětí R dělíme 1, 2, nebo 5 nebo jejich násobky (10, 20, 50 nebo 10-1, , atd.) tak, abychom získali 7 20 třídních intervalů. Jsou-li 2 možnosti, bere se vyšší počet tříd v případě, že naměřených hodnot je více než 100, v opačném případě se bere menší počet tříd. Stanovíme hranice intervalů tak, aby x min bylo v 1. třídě a x max v poslední. Stanovíme středy tříd (třídn dních intervalů). Sestavíme tabulku četnost etností v jednotlivých třídách. Sestrojíme histogram. 138

139 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Postupové diagramy Jsou diagramy, které graficky reprezentují proces se všemi vstupy, výstupy, vazbami a rozhodovacími kroky. Jsou analogické diagramům užívaným v SW technice při vývoji programů. Vývojové diagramy jsou také užívány při analýze činností zaměřených na statistické zvládnutí výrobního procesu. 139

140 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Diagram příčin a následků (Ishikawův diagram) viz str. 124 V praxi se užívá 3 typů diagramů příčin a následků: a. Pro analýzu variability procesu. b. Pro klasifikaci procesu. c. Pro vyšetřování příčin variability procesu. 140

141 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Diagram příčin a následků (Ishikawův diagram) ad a. Užívá se nejčastěji. Nejprve je třeba definovat problém a pak jsou hledány příčiny, které mohou vést k určitému následku. ad b. Slouží k hlubšímu poznání průběhu procesu. Na vedlejších úrovní větví zobrazujeme prvky procesu (operace, materiál) a na dalších úrovních pak faktory, které ovlivňují jakost uvedených prvků procesu. K tomu se často užívá brainstormingu. ad c. Souvisí s bodem a., ale jsou zde hlouběji hledány příčiny variability procesu, který je již poznán z diagramu provedeného na úrovni bodu a. 141

142 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Paretův diagram (diagram 20/80) Většina problémů s jakostí je způsobena malým počtem příčin. Bylo dokázáno, že zhruba 80 % problémů je způsobena 20 % příčin, proto má tento diagram také název 20/80 (viz str. 125). Relativní četnost neshod (%) Typ chyby 142

143 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Paretův diagram (diagram 20/80) Postup při aplikaci Paretovy analýzy je následující: 1. Setřídíme údaje dle typů vad a jejich četností (nebo např. dle výše nákladů spojených s vadami). 2. Vypočteme kumulované četnosti hodnot ukazatele a vyjádříme je v %. 3. Sestrojíme Paretův diagram následujícím postupem: a) Osu x rozdělíme na stejné intervaly, jejich počet odpovídá počtu druhů neshod. b) Levou vertikální osu označíme četností vad. c) Pravou vertikální osu označíme stupnicí kumulovaných součtů v %. d) Sestrojíme sloupce četností vad. e) Sestrojíme křivku kumulovaných součtů. 143

144 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Bodový diagram Bodový diagram se užívá v případech, kdy chceme nahradit měření jedné veličiny měřením jiné veličiny, které je méně náročné. Podmínkou je, aby obě veličiny spolu byly dobře korelované. Postup: Provedeme měření alespoň 30 párů obou veličin. Ověříme korelační koeficient obou skupin naměřených hodnot. Pokud bude dostatečně veliký a bude prokázána dostatečná korelace, lze měření jedné veličiny nahradit s dostatečnou přesností měřením druhé veličiny. POZOR Čím nižší je počet naměřených dvojic hodnot, tím vyšší musí být korelační koeficient, aby bylo možné hovořit o tom, že obě náhodné veličiny jsou korelované). To, že je dostatečně vysoký korelační koeficient znamená, že mezi veličinami existuje silnější lineární závislost. Je-li korelační koeficient malý, znamená to, že mezi sledovanými veličinami není ani slabá lineární závislost, může tam být ale jiná! 144

145 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Regulační diagram Regulační diagram je základem pro statistickou regulaci procesu. Tato regulace representuje preventivní přístup, protože na základě zjištěných odchylek od předem stanovené úrovně v průběhu procesu je do procesu zasahováno s cílem získat statisticky regulovaný proces. Podmínkou statistické regulace je dobré poznání procesu, zejména jeho nedostatků a jejich příčin. Statistická regulace je bezprostřední a průběžná kontrola procesu založená na matematickém vyhodnocování jakosti výrobků. Regulační diagramy byly vytvořeny W. A. Shewhartem již v roce Podmínkou vstupů pro regulační diagramy je, aby data byla normálně rozdělená. Normalita dat je preventivně zajišťována, na základě centrální limitní věty, tzv. grupováním (data jsou shlukována do podskupina a je pracováno s charakteristikami podskupin). 145

146 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Regulační diagram Grupování 146

147 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Regulační diagram Grupování 147

148 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Regulační diagram Grupování 148

149 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Regulační diagram Grupování 149

150 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Regulační diagram Postup při tvorbě regulačního diagramu: Odebíráme výrobky a zjišťujeme sledovaný znak jakosti. Provedeme grupování zjištěných hodnot sledovaného znaku jakosti, to znamená, že z nich vytvoříme podskupiny. Důvod: z centrální limitní věty plyne: jestliže hodnoty znaku jakosti v podskupinách zprůměrujeme, pak rozdělení průměrů aproximuje k normálnímu rozdělení tím více, čím je větší rozsah podskupin. Zpravidla postačuje rozsah podskupin 4 až 5. Střední hodnota výběrových průměrů se rovná střední hodnotě všech zjištěných hodnot (analogie koeficientu b 0 u tvorby matematického modelu na základě faktorových experimentů). Směrodatná odchylka rozdělení výběrových průměrů směrodatná odchylka jednotlivých hodnot σ. σ = x σ n σ x je krát menší než n 150

151 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Regulační diagram Při tomto procesu jsou data shlukována do podskupin (zpravidla o velikosti 4 až 5 jednotek), jsou určovány průměry těchto podskupin a v dalším se již pracuje s těmito průměry. Tímto postupem je původní rozdělení dat, které nemusí být normální, aproximováno směrem k normálnímu rozdělení. Výběrová charakteristika UCL Upper Control Limit horní regulační mez (zpravidla +3 sigma) LCL Lower Control Limit dolní regulační mez (zpravidla - 3 sigma) CL Central Line (Target Value) UCL CL LCL Číslo podskupiny 151

152 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Regulační diagram Na vertikální osu regulačního diagramu se vynáší výběrová charakteristika sledovaného znaku jakosti, nejčastěji výběrový průměr, směrodatná odchylka, nebo rozpětí. Analýza regulačního diagramu Výběrová charakteristika Překro ekročen ení regulační meze je důvodem ke zkoumání procesu, případn padně pro zásah do procesu. UCL CL LCL Číslo podskupiny 152

153 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Analýza regulačního diagramu Výběrová charakteristika Je-li 7 po sobě jdoucích ch bodů v horní nebo dolní polovině diagramu, je to důvod k zásahu do procesu UCL CL LCL Číslo podskupiny 153

154 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Analýza regulačního diagramu Výběrová charakteristika Je-li 10 z 11 po sobě jdoucích ch bodů v horní nebo dolní polovině diagramu, je to důvod k zásahu do procesu UCL CL LCL Číslo podskupiny 154

155 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Analýza regulačního diagramu Výběrová charakteristika Je-li 7 po sobě jdoucích ch bodů pouze stoupajících ch nebo klesajících, ch, je to důvod k zásahu do procesu UCL CL LCL Číslo podskupiny 155

156 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Analýza regulačního diagramu Výběrová charakteristika Oscilující regulační diagram je důvodem k zásahu do procesu UCL CL LCL Číslo podskupiny 156

157 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Analýza regulačního diagramu Je-li většina bodů uvnitř pásu ± 1.5 sigma a ne a ne ± 3 sigma, je proces regulován na zbytečně vysokou kvalitu. 157

158 x Vybrané statistické nástroje pro metodiku S4 158

159 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) REGULACE MĚŘENÍM Regulace se provádí buď měřením, nebo srovnáváním. Regulace měřením má tyto výhody: Známe hodnoty sledovaného znaku jakosti. Lze snadněji vysledovat příčiny nejakosti. Lze sledovat trendy. Nevýhody regulace měř ěřen ením: Náročná na měřicí přístroje. Náročná na čas. Obsluha musí být přiměřeně kvalifikovaná. 159

160 Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) REGULACE MĚŘENÍM Regulační diagramy pro regulaci měřením se sestavují do dvojic. Typické dvojice jsou: diagram (, s) a diagram (, R). Kromě těchto existuje ještě diagram výběrový medián Me a rozpětí R (Me, R), pro výběrový mediál Me a variační koeficient v (Me, v) a další. REGULAČNI DIAGRAM PRO VÝBĚROVÝ PRŮMĚR A VÝBĚROVÉ ROZPĚTÍ R Pro podskupiny malých rozsahů (n 8). Diagram pro analýza polohy procesu, diagram pro R analýza stejnoměrnosti procesu. Minimáln lní rozsah podskupiny: 4-5 měř ěřen ení Minimáln lní počet podskupin:

161 x Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) 1) Regulačni diagram pro výběrový průměr (pro diagram, R) Předpoklad: rozdělení výběrových průměrů podskupin je normální. Hodnota středn ední přímky CL: CL = χ = Zde výběrový průměr j-té podskupiny, k počet podskupin. Hodnotu určíme ze vztahu: x j n i= = 1 n k j= 1 x ij k x j Zde x ij jednotlivá i-tá hodnota znaku jakosti v j-té podskupině, n počet jednotek v podskupině. 161

162 x Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Pro regulační meze platí: UCL = χ + 3σ x LCL = χ 3σ x σ V praxi se většinou odhaduje x pomocí průměrného výběrového rozpětí a přepočítacích koeficientů A 2 stanovených na základě velikosti podskupiny (jsou tabelovány). Pro regulační meze pak platí: UCL = χ + A2 R LCL = χ A2 R Regulačni diagram pro výběrové rozpětí R (pro diagram, R) Ukazuje změny ve variabilitě procesů. R Pro střední přímku platí: CL = R 162

163 x Vybrané statistické nástroje pro metodiku S4 SEVEN ISHIKAWA TOOLS (7 Ishikawových nástrojů pro řízení jakosti) Pro regulační meze platí: UCL = D4. R LCL = D3. R Koeficienty D3 a D4 jsou tabelovány. REGULAČNÍ DIAGRAM PRO VÝBĚROVÝ PRŮMĚR A VÝBĚROVOU SMĚRODATNOU ODCHYLKU s Tyto diagramy se užívají pro větší rozsahy podskupin. Směrodatná odchylka je citlivější na variabilitu procesů než rozpětí. Regulačni diagram pro výběrový průměr (pro diagram, s) Střední přímka: CL = χ = k j= 1 k x j 163

164 x Vybrané statistické nástroje pro metodiku S4 Horní regulační mez: UCL = χ + A3 s Dolní regulační mez: LCL = χ A3 s Zde A 3 je opět tabelován. Průměrnou směrodatnou odchylku stanovíme ze vztahu: s = 1 k k 2 s j j= 1 Kde k počet podskupin, s j 2 výběrový rozptyl v j-té podskupině. Pro tento rozptyl platí: s 2 j 1 =. n 1 n ( xij x j ) j= 1 2 Zde x ij i - tá naměřená hodnota v j té podskupině, x j je výběrový průměr v j - té podskupině, n rozsah podskupiny. 164

165 x Vybrané statistické nástroje pro metodiku S4 Regulačni diagram pro výběrovou směrodatnou odchylku s (pro diagram, s) Střední přímka: CL = s = 1 k k 2 s j j= 1 Horní regulační mez: UCL = B. s Dolní regulační mez: 3 LCL = B4. s Zde B 3, B 4 jsou tabelovány. REGULACE SROVNÁVÁNÍM Existují 4 typy regulačních diagramů pro regulaci srovnáváním: p diagram pro podíl neshodných jednotek v podskupině 165

166 x Vybrané statistické nástroje pro metodiku S4 REGULACE SROVNÁVÁNÍM np diagram pro podíl neshodných jednotek v podskupině stejného rozsahu c diagram pro počet neshod v podskupině u diagram pro počet neshod na jednotku v podskupině (např. počet chyb v 1 m 2 podlahové krytiny). Při regulaci srovnáváním se užívá vždy je jednoho diagramu, ne dvojice jako při regulaci měřením. Regulačni diagram pro podíl neshodných jednotek v podskupině p diagram Střední přímka: CL k j= 1 = p = k j= 1 x n j j Zde: k... počet podskupin, x j... počet neshodných jednotek v j-té poskupině, n j... velikost j-té podskupiny, k x j j= 1 k n j j= 1... celkový počet neshodných jednotek... celkový počet kontrolovaných jednotek ve všech podskupinách 166

167 x Vybrané statistické nástroje pro metodiku S4 Regulačni diagram pro podíl neshodných jednotek v podskupině p diagram Regulační meze lze určit ze vztahů: UCL = p + 3 p(1 p) / n LCL = p 3 p(1 p) / n n k j= = 1 k n j n Kde:... průměrná velikost kontrolovaných podskupin. Je-li počet kontrolovaných podskupin k, pak Regulačni diagram pro podíl neshodných jednotek v podskupině stejného rozsahu np diagram Střední přímka: CL = n p = k j= 1 k x j 167

168 x Vybrané statistické nástroje pro metodiku S4 Regulačni diagram pro podíl neshodných jednotek v podskupině stejného rozsahu np diagram Regulační meze lze určit ze vztahu: UCL = n p + 3 n p(1 p) LCL = n p 3 n p(1 p) Regulačni diagram pro počet neshodných jednotek v podskupině c diagram Podskupinu může tvořit i jeden výrobek, na kterém se určuje počet vad (např. deska plošného spoje, na které se určuje počet přerušených spojů). Podskupiny musí být stejné velikosti Střední přímka: Regulační meze: CL = c UCL = c + 3 LCL = c 3 c c 168

169 x Vybrané statistické nástroje pro metodiku S4 Regulačni diagram pro počet neshodných jednotek na jednotku plochy u diagram Tento diagram se vytváří podle průměrného počtu neshod na objektech nestejné velikosti. Počet neshod se však udává na normovanou jednotku hodnoceného objektu (např. na 1 m 2, 1 kg apod.). Střední přímka: Regulační meze: CL = c / n UCL = u + 3 u / n LCL = u 3 u / n 169

170 x Vybrané statistické nástroje pro metodiku S4 Regulační diagram typu p diagram pro atributy. Tento diagram je získaný porovnáním. Protože jsou hodnoty sledovaného parametru jakosti uvnitř regulačních mezí, proces je pod statistickou kontrolou (k příkladu 1). Vypočtené hodnoty: p = 0.02, = 800, UCL = , LCL = n 170

171 x Vybrané statistické nástroje pro metodiku S4 x Regulační diagram typu (, R) diagram pro proměnné. Tento diagram je získaný měřením. (k příkladu 2). Nejprve je zpracován diagram pro R a je sledováno, jestli sledovaný parametr jakosti procesu někde nepřesáhl regulační meze. Pokud ne zpracuje se diagram x. Pokud ano a není-li to jen v 1 singulárním bodě, problém je třeba řešit. Zpracuje se diagram x. Opět je třeba kontrolovat, zda někde nepřesáhl regulační mez. Pokud je to jen v 1 singulárním bodě, zpravidla se neřeší, je-li to ve více bodech, je třeba problém řešit. Pozor! Po nalezení důvodu, proč regulační diagram přesáhl regulační mez a jeho odstranění, je příslušná hodnota sledovaného parametru jakosti z tabulky vyloučena (ubude jedna podskupina). Tím se změní poměry v tabulce i statistické charakteristiky (střední hodnota, směrodatná odchylka, regulační meze...). Proto je třeba tyto hodnoty znovu přepočítat a nakreslit znovu regulační diagramy pro změněnou tabulku (oba diagramy!). 171

172 x Vybrané statistické nástroje pro metodiku S4 KOEFICIENTY ZPŮSOBILOSTI To, zda zásah do procesu, který měl zlepšit jeho kvalitu, byl úspěšný, je určováno hodnocením způsobilosti procesu před a po zásahu. Způsobilost procesu se udává pomocí koeficientů způsobilosti sobilosti, základním z nich je koeficient c p c p = T 6σ Zde T... tolerance, σ... střední kvadratická odchylka Proces je považován za způsobilý, jestliže c p 1.33 (horší firmy považují za způsobilé i procesy s c p 1.0, některé naopak s c p Tento koeficient neříká nic o poloze procesu vzhledem k tolerančnímu poli. Proto je často užíváno koeficientu c pk, který je dán vztahem: c pk = T min µ µ T, 3σ 3σ H D Zde TH, TD... horní a dolní toleranční mez,... target value (cílová hodnota procesu) 172

173 x Vybrané statistické nástroje pro metodiku S4 KOEFICIENTY ZPŮSOBILOSTI Stejně jako u koeficientu způsobilosti c p je předpokládáno, že dobrý proces má c pk 1.33, horší proces alespoň c pk 1.0, velice dobrý proces c pk

174 Vybrané statistické nástroje pro metodiku S4 URČENÍ POČTU MĚŘENÝCH NEBO TESTOVANÝCH VZORKŮ Jak tedy poznáme, že dat je dostatečný počet? Je zřejmé, že, budeli dat zbytečně mnoho ztráta času a peněz, bude-li jich příliš málo nedostatečná přesnost. Je-li proveden výběr dat a je zjištěna střední hodnota výběru x, tato hodnota se bude lišit od hodnoty µ (střední hodnoty) celého souboru samozřejmě je předpokládáno, že výběr má normální rozdělení. Chyba E, která představuje maximální rozdíl mezi střední hodnotou náhodného výběru a střední hodnotou souboru se určí ze vztahu: Zde z α/2 je kritická hodnota standardizovaného normálního rozdělení N(0,1), α/2 representuje plochu (viz obrázek) ohraničenou souřadnicí z α/2 a křivkou standardizovaného normálního rozdělení N(0, 1), σ je směrodatná odchylka základního souboru, n... velikost výběru. 174

175 Vybrané statistické nástroje pro metodiku S4 URČENÍ POČTU MĚŘENÝCH NEBO TESTOVANÝCH VZORKŮ Příklad: Chceme se stát internetovým providerem a potřebujeme znát, jaké je týdenní využívání internetu v domácnostech. Kolik musíme sledovat náhodně vybraných domácností, aby výsledek byl v toleranci 1 minuty od skutečného času. Předpokládejme, že poslední průzkum zjistil, že střední kvadratická odchylka při určování doby užívání internetu byla σ = 6.95 minuty (tedy známe σ základního souboru). Řešení: 95% konfidenční interval representuje v rozdělení N(0,1) plochu 1 - α. Každá z vybarvených částí na obrázku má plochu 0.025=α/2. Šrafovaná část má tedy plochu: = Z tabulek standardizovaného normálního rozdělení zjistíme, že této ploše odpovídá kritická hodnota rozdělení N (O, 1) z α/2 =

176 Vybrané statistické nástroje pro metodiku S4 URČENÍ POČTU MĚŘENÝCH NEBO TESTOVANÝCH VZORKŮ Přípustná tolerance mezi střední hodnotou náhodného výběru a střední hodnotou základního souboru (dělal-li by se průzkum pro všechny domácnosti užívající internet) je 1 minuta, proto E = 1. Dosazením do vztahu: 2 zα / 2σ 1.96*6.95 n = = = 186 E 1 Závěr: Je třeba sledovat 186 náhodně vybraných domácností

177 10 kroků pro implementaci metodiky S4 (Motorola) 1. Seřaď dle priority možnosti zlepšování procesu Kvantifikuj známé příležitosti ke zlepšování. Specifikuj problémy, kde dochází ke snižování jakosti (jak mnoho, kde, kdy, jak často, jaký je dopad na zákazníka, na spolehlivost, odhadni náklady s tím spojené). Prostředky: Paretův diagram, náklady na kvalitu, studie o spolehlivosti, grafy. Zodpovídá: management 2. Sestav vhodný tým Vyber malou skupinu odborníků se znalostmi výrobků a procesů. Stanov role jednotlivců. V týmu a urči vedoucího a championa ten sleduje, jak jsou závěry týmu aplikovány (a s jakým úspěchem). Tým musí stanovit nejprve cíle, pak vstupní podmínky a omezující faktory. Prostředky: stanov správný počet odborníků, kteří nejsou jednostranně zaměření, urči konzultanty k této skupině. Zodpovídá: management 177

178 10 kroků pro implementaci metodiky S4 (Motorola) 3. Zabezpeč podrobný popis výrobního procesu Použij vývojové diagramy k ilustraci možných alternativ procesu. V popisu procesu uvažuj všechna zařízení, všechny pracovníky, metody, nástroje, polotovary (dodávané) a měřicí zařízení. Identifikuj všechny výstupy a vstupy. Identifikuj všechny vztahy mezi vstupy a výstupy. Analyzuj všechny možné variantní procesy a procedury. Prostředky: Vývojový diagram, Paretův diagram, historická data, definice procesu, diagramy trendů. Zodpovídá: Tým 4. Proveď analýzu měřicího systému Urči přesnost, opakovatelnost, reprodukovatelnost každého zařízení a ověř, že je vhodné pro daný případ získávání dat. Prostředky: kalibrace, analýza chyb měřicího systému Zodpovídá: Pověření odborní pracovníci s příslušnou kvalifikací. 178

179 10 kroků pro implementaci metodiky S4 (Motorola) 5. Identifikuj a popiš potenciálně kritické výrobky a procesy Vypracuj seznam a popis všech potenciálně kritických procesů získáno brainstormingem, z historických dat, analýzou chyb, modelováním potenciálních problémů. Prostředky: Vývojový diagram, Ishikawův diagram (diagram rybí kosti), bodový diagram, analýzy příčin poruch, modelování operací, studie šíření chyb, vliv tolerancí. Zodpovídá: Tým 6. Isoluj a analyzuj kritické procesy Identifikuj vstupně-výstupní vazby operací, které mohou vést ke vzniku problémů. Identifikuj příčiny variability procesů, případně s použitím experimentů. Ověř spolehlivost dat. Stratifikuj data Prostředky: faktorové experimenty, síťové grafy, brainstorming, diagramy trendů Zodpovídá: Tým. 179

180 10 kroků pro implementaci metodiky S4 (Motorola) 7. Proveď studii způsobilosti procesu Identifikuj a definuj meze všech procesů. Zajisti, aby procesy byly schopné dosahovat své maximální kvality a výtěžnosti. Identifikuj a odstraň příčiny zvláštních událostí. Vypracuj realistické specifikace procesů. Prostředky: Faktorové experimenty, regulační diagramy, testy normality. Zodpovídá:Pověření odborní pracovníci s příslušnou kvalifikací. 8. Implementuj optimální výrobní podmínky a kontrolní (měřicí) metody Stanov: cílové hodnoty (target values). Stanov: kontroly procesu (mezioperační, výstupní). Preventivní a korektivní akce. Implementuj kontinuální preventivní akce, aby nedocházelo ke zvyšování variability Stabilizuj proces. Prostředky: SPC diagramy (viz 7 Ishikawa tools), zprávy o příčinách chyb, specifikace procesu, koeficienty způsobilosti, pravidla rozhodování, rozhodovací strom Zodpovídá: Tým. 180

181 10 kroků pro implementaci metodiky S4 (Motorola) 9. Monitoruj průběžně proces Zajisti průběžné monitorování procesu pro evidenci dopadů zásahů do procesu. Metody, systémy a procedury musí být modifikovány tak, aby preventivně chránily před náhodnými poruchami procesu. Definuj meze procesu. Identifikuj případné další akce, které proces vyžaduje. Prostředky: SPC diagramy (viz 7 Ishikawa tools), koeficienty způsobilosti, re-evaluace: cílové hodnoty, tolerance, specifikace. Zodpovídá: Pověření odborní pracovníci s příslušnou kvalifikací. 181

182 10 kroků pro implementaci metodiky S4 (Motorola) 10. Redukuj obvyklé příčiny variability Je-li c p 2.0 a c pk OK Není-li c p 2.0 a c pk nutno provést analýzu příčin a nápravu. Musí být dostatečně přesně a adresně poznány meze procesu a eliminovány příčiny náhodných chyb, včetně speciálních (např. souvisejících s poruchami elektrické sítě), aby mohlo být dosaženo Six Sigma systému kvality. Stávající proces je možné přeměnit na proces umožňující Six sigma zpravidla jen redesignem. Prostředky: Manažerské vedení (jsou respektovány souvislosti), manažerská podpora, finanční zdroje, plán zlepšování Zodpovídá: Management. 182

183 10 kroků pro implementaci metodiky S4 (Motorola) SIX SIGMA FLOWER 2. Sestav vhodný tým 3. Vytvoř podrobný popis výrobního procesu 1. Vytvoř priority zlepšování 10. Redukuj obvyklé příčiny variability 9. Monitoruj průběžně proces 4. Proveď analýzu měřicího systému 5. Identifikuj kritické výrobky a procesy Isoluj a analyzuj kritické procesy 7. Proveď studii způsobilosti procesu 8. Implementuj optimální výrobní podmínky a měření

184 Statistická přejímkaliteratura [1] _opory/publikace_soubory%5ckap.7.htm [2] Lacina, P.: Statistická přejímka. Základní pojmy a definice Přejímka je souhrn úkonů, kde předmětem je zjištění, zda plnění odpovídá stanoveným, nebo smluveným podmínkám. Přejímka každého kusu (100 % přejímka drahá. Nepoužitelná v případě destruktivní kontroly a v případě velikého počtu kusů dodávky). Přejímka výběrová. namátková - nejsou stanovena pravidla, statistická - je předem stanoven přejímací plán (n, a), tzn. rozsah výběru n a přejímací kritérium a, které určuje přípustný počet vadných ve výběru n. 184

185 Základní pojmy a definice Přejímka jedním výběrem je vhodná tam, kde jsou dodávky velmi dobré, nebo velmi špatné. Přejímka dvojím nebo vícenásobným výběrem je prováděna tehdy, když rozhodnutí o přijetí nebo nepřijetí dodávky není jednoznačné. Rozsahy výběrů jsou menší, výběr je opakovaný. Přejímka postupným výběrem sekvenční je prováděna tak, že je kontrolován postupně vždy jeden další kus a dělá se rozhodnutí přijmout nepřijmout pokračovat. Jeli rozhodnuto přijmout či nepřijmout, přejímka je ukončena. Pro rozhodnutí o typu přejímky jsou dominantní zpravidla náklady. 185

186 Základní pojmy a definice Kontrola měřením je metodicky složitější než kontrola srovnáváním a těžko se aplikuje při sledování více parametrů jakosti na daném výrobku. Výhodou je skutečnost, že z menšího počtu výchozích údajů se získá více informací o základním souboru. Přednostně se proto používá tam, kde při kontrole výrobku dochází k jeho destrukci. Kontrola srovnáváním je technicky i časově méně náročná, nedává nám však informace o skutečných hodnotách, pouze informuje, zda výrobek je v povolené toleranci, nebo není. Přehled základních pojmů dle ČSN ISO Vada - odchylka znaku jakosti, která způsobuje, že výrobek nesplňuje požadavky pro zamýšlené použití. Neshoda - odchylka znaku jakosti, která způsobuje, že výrobek nesplňuje předepsané požadavky. Pozn. : Při definování předepsaných požadavků je třeba dávat pozor, aby zde pokud možno nebyly zbytečné požadavky, které nejsou vadou a naopak, aby nechyběly požadavky související s vadou výrobku. 186

187 Základní pojmy a definice Výhody statistické přejímky - pro předem stanovená rizika určuje rozsah výběru a přípustný počet vadných výrobků ve výběru, - jednotlivé přejímky mají stejnou účinnost, - opakované přejímky umožňují hodnocení kvality dodavatele i vlastního procesu - kontrola výběru namísto celé dávky je hospodárnější, - pokud je kontrola ovlivněna lidským faktorem, je zde méně chyb, - důležité je, že není rozhodující, zda je kontrolován materiál, úroveň vyplnění formulářů, nebo výsledek výrobního procesu po určité operaci. Statistická přejímka se používá u kontrol : a) polotovarů, b) materiálu, c) technologických operací, d) údržbářských operací, e) kvality zpracování písemných záznamů. 187

188 Základní pojmy a definice Rizika Nevýhodou statistické přejímky je, že závěr o vhodnosti nebo nevhodnosti přijetí dodávky je proveden vždy s určitou pravděpodobností. Proto může být zamítnuta dodávka vyhovující kvality v tom případě hovoříme o riziku dodavatele (výrobce). Může ale také dojít k přijetí dodávky, která měla být zamítnuta v tom případě hovoříme o riziku odběratele (spotřebitele). Důležité však je, že velikost rizik je známa. 188

189 Základní pojmy a definice Přípustná úroveň jakosti (AQL - acceptable quality level) - úroveň jakosti pro spojitou sérii dávek, která je pro účely statistické přejímky mezní přijatelnou hodnotou průměrného procenta neshodných jednotek ve výrobním procesu. Jestliže úroveň jakosti (procento neshodných jednotek nebo počet neshod na 100 jednotek) není v předávaných dávkách větší než hodnota AQL, pak se většina těchto dávek přijme. VÝSTRAHA : Předepsání určité hodnoty AQL nesmí vést k závěru, že dodavatel má právo vědomě dodávat nějaké neshodné jednotky. AQL je určitý parametr schématu přejímky a neměl by být zaměňován s průměrnou úrovní výrobního procesu. Očekává se, že průměrná úroveň výrobního procesu bude nejvýše rovna AQL, aby se předešlo nadměrnému zamítání dávek. 189

190 Základní pojmy a definice Riziko dodavatele je obvykle označováno písmenem α. Je to pravděpodobnost, že dodávka, která má dostatečnou kvalitu (označuje se AQL Acceptance Quality Level), je přejímkou zamítnuta. AQL vyjadřuje podíl vadných kusů, který je pro odběratele ještě přijatelný. Riziko odběratele β je pravděpodobnost, že dodávka, jejíž kvalita je horší než AQL, je přijata. Tuto úroveň značíme RQL (Rejectance Quality Level) a udává dohodnutý minimální podíl zmetků, který považujeme ve výběru za nepřijatelný. Přesněji řečeno chceme aby pravděpodobnost přijetí dodávky s kvalitou rovnou RQL byla rovna β. Přejímací plány Postup pro provádění statistické přejímky je stanoven tzv. přejímacím plánem. Ten udává informaci o rozsahu výběru a přejímacím kriteriu (to vyjadřuje kdy je dodávka buď přijata, nebo zamítnuta). Při navrhování přejímacích plánů je jedním z cílů navrhnout postup, který zaručuje, že dávky s úrovní kvality stejnou nebo lepší než AQL budou přijímány s pravděpodobností 100(1-α) % nebo větší. 190

191 Základní pojmy a definice Úroveň kvality dodávky s pravděpodobností přijetí 1-α je označována p1, kde p1 je podíl vadných kusů k celkovému rozsahu dodávky. Úroveň kvality dodávky s pravděpodobností přijetí β je označována p2, kde p2 je podíl vadných kusů k celkovému rozsahu dodávky. Jestliže dodávka bude mít kvalitu RQL Rejectance Quality Level (tedy p2 nebo horší), musí být přijata s pravděpodobností 100β% nebo menší. 191

192 Základní pojmy a definice Úroveň kvality dodávky s pravděpodobností přijetí (1-α) bývá označována p1 (přípustný podíl neshodných výrobků v dávce). Obdobně bývá označena jako p2 úroveň kvality dodávky, jejíž pravděpodobnost přijetí je β. Dodávky s kvalitou rovnou hodnotě RQL nebo horší by neměly být přijímány s větší pravděpodobností než 100.β %. Závislosti vystihuje graficky operativní charakteristika. Osa x udává podíl neshodných v dávce p, osa y udává pravděpodobnost L(p) přijetí dávky s podílem neshodných p) 192

193 Základní pojmy a definice Systém statistických přejímek je definován v souboru norem podle jejich aplikace. ČSN ISO 2859 Statistické přejímky srovnáváním ČSN ISO Část 0 : Úvod do statistických přejímek srovnáváním ISO 2859 ČSN ISO Část 1 : Přejímací plány AQL pro kontrolu každé dávky v sérii ČSN ISO Ćást 2 : Přejímací plány LQ pro kontrolu izolované dávky ČSN ISO Část 3 : Občasná přejímka ČSN ISO 3951 Přejímací postupy a grafy při kontrole měřením pro procento neshodných jednotek ČSN ISO 8402 Přejímací plány postupným výběrem při kontrole srovnáváním ČSN ISO 8423 Přejímací plány postupným výběrem při kontrole měřením pro procento neshodných jednotek 193

194 Benchmarking Benchmarking je proces užívaný managementem, případně strategickým managementem, kdy organizace hodnotí jejich vlastní procesy a porovnává je s procesy jiných organizací, obvykle ve stejném sektoru. Původně byl užíván jen pro obchodní sektor. Cíl: nalézt metody, které zvýší efektivitu vlastních procesů. Benchmarking odstraňuje paradigmatickou slepotu (naučený mód myšlen lení). Typy benchmarkingu competitive benchmarking (konkurenční benchmarking) collaborative benchmarking ( benchmarking na základě spolupráce). Konkurenční bechmarking Bývá užíván pro konkurenční analýzu. Jsou sledováni moji hlavní konkurenti na trhu, nejlepší hráč na trhu, nejlepší subjekt v daném průmyslu (nemusí to být můj přímý konkurent). 194

195 Benchmarking Konkurenční bechmarking Po vytypování vhodného subjektu (případně více subjektů) je tento subjekt užit jako srovnávací standard mého procesu. Při vyhodnocení vyhodnocuji jednak svou kvalitu a jednak svou konkurenceschopnost. Bechmarking na základě spolupráce Benchmarking původně vznikl ve firmě Rank Xerox a obvykle je také realizován jednotlivými subjekty. V některých případech je však výhodné, aby byl prováděn skupinou subjektů (např. ve všech pobočkách nadnárodní firmy). Dva základní kroky 1. Identifikuj a pojmenuj své problémové oblasti a. zde může být užíváno mnoho technik: i. informativní konverzace se zákazníky, zaměstnanci, dodavateli ap. ii. exploratorní analýza 195

196 Benchmarking Dva základní kroky iii. kvantitativní výzkum iv. přehledy v. dotazníky vi. mapování procesu vii. finanční analýza 2. Identifikuj organizaci, která je v dané oblasti (tvém procesu nebo problematice) nejlepší Hledej organizaci v dané oblasti v kterékoli zemi. Konzultuj se zákazníky, s dodavateli, finančními analytiky, obchodními společnostmi, studuj odbornou literaturu. 196

197 Benchmarking Postup Specifikace oblastí benchmarkingu, včetně stanovení cílů Mapování profilu služeb včetně formulace kvantitativních a kvalitativních ukazatelů Sběr a zpracování dat Porovnávání ukazatelů a identifikace nejlepšího řešení Analýza procesů - porovnávání s nejlepším procesem a identifikace rezerv ve vlastním výkonu Akční plány k zavedení změn a jejich realizace Vyhodnocení procesu a dosažených výsledků Během procesu benchmarkingu si partneři vzájemně otevřeně vyměňujířadu informací. To může vyvolat obavy z jejich špatné interpretace nebo i zneužití. Proto nedílnou součástí procesu je vytvoření etického kodexu, který mimo jiné předem definuje kdy, v jakém rozsahu a v jaké formě budou zveřejněny výstupy a výsledky porovnávání

198 Benchmarking Předpokladem úspěchu benchmarkingu je aby projekt měl oporu ve vedení organizace do procesu byl zapojen příslušný personál a přijal změny za své kultura organizace napomáhala lidem učit se z kritického srovnávání a nemít pocit ohrožení. se omezil na určitý počet klíčových činností se prosazení změny dělo na základě projektu, s rozdělením odpovědností a s podrobným akčním plánem po stanovení cíle zlepšování byl subjekt řízen tak, aby přínosy změn byly vidět a bylo možné je prodat zákazníkovi a příslušnému personálu. Benchmarking nejsou jen údaje o výkonech nebo nákladech. Získaná data je nutné převést na informace a na základě těchto informací teprve činit závěry. Smyslem benchmarkingu není kopírování ani soupeření, spíše realizace změn potřebných ke zlepšení výkonů 198

199 Reengineering Charakteristika Reengineering vychází z orientace na zákazníka 199

200 Reengineering Charakteristika Vybrané charakteristické reengineeringové procesy a postupy 200

201 Reengineering Vybrané charakteristické reengineeringové procesy a postupy 201

202 Reengineering REENGINEERING NENÍ 202

203 Reengineering Úrovně reengineeringu Existují následující základní úrovně reengineeringu: Reengineering pracovního procesu (WPR Work Process Reengineering) podstatné změny, které se soustředí jen na určité segmenty organizace (subjektu) Reengineering obchodního procesu (BPR Bussiness Process Reengineering) změny zasahují celou organizaci Totální obchodní reengineering (TBR Total Bussiness Reengineering) t.zv integrace dodavatelů a zákazníků do jednoho produktivního celku Reengineering zvnějšku dovnitř (Reengineering from the Outside In) orientace na klíčové zákazníky

204 Poka Yoke (ZDQ Zero Defect Quality) Autorem je japonský inženýr Shigeo Shingo. Cílem je dosahování nuly vadných a možnosti eliminovat kontroly jakosti cíl současných velkých výrobců (Intel, AMD, Bull...) Vyvarování se chyb: je nutno identifikovat kde, kdy, proč? Dominantní většina chyb je způsobena chybami operátor torů. 204

205 Poka Yoke (ZDQ Zero Defect Quality) Typy chyb 205

206 Poka Yoke (ZDQ Zero Defect Quality) Typy chyb 206

207 Poka Yoke (ZDQ Zero Defect Quality) Odtranění chyb 207

208 Demingových 14 bodů 1. Zaměř se na trvalé zlepšování výroby a servisu 2. Veď společnost (subjekt) k pozitivním změnám 3. Nové produkty navrhuj se zvýšenou jakostí 4. Minimalizuj náklady 5. Zlepšuj systém kvality při snižujících se nákladech 6. Dbej na školen kolení pracovníků 7. Cílem vedení musí být pomáhat pracovníkům k dosažení lepších výsledků 8. Nastol přátelskou atmosféru 9. Zruš bariéry mezi odděleními 10. Nepobízej pracovníky k lepší práci, pokud k tomu nevytvoříš podmínky 11. Management nemůže vidět jen numerické cíle 12. Odpovědnost vedoucích není jen za množství, ale i za kvalitu 13. Vytvoř programy pro vzdělávání a podmínky pro sebevzdělávání 14. Transformace je záležitostí každého 208

209 Demingových 14 bodů /~ogehome/cqi/pdca.ht ml#the%20ramp%20of% 20Improvement 209

210 Vývoj norem ISO 9000 a ISO Systémy QMS (Quality Management System) systém managementu kvality a EMS (Environment Management System) systém managementu prostředí jsou často prezentovány jako málo efektivní. Ze studie, kterou provedlo MPO však vyplynulo, že přínosy zavedení QMS jsou zejména stabilita procesů, nižší počet reklamací, jednoznačné definování zodpovědnost dností. EMS přin ináší zejména snižov ování objemu odpadů, úspory energie, definování zodpovědnost dností za životn ivotní prostřed edí, snížen ení spotřeby materiálů Revize norem ISO 9000 na ISO 9000:2000 (u nás ISO 9001:2001) přinesla zjednodušení zavádění uvedených systémů a zvýšenou efektivnost. Lze předpokládat, že obě normy budou mít stále větší průnik 210

211 Náklady na jakost Náklady preventivní vhodné materiály, vhodné postupy, statistická či jiná přejímka Náklady při přípravě výroby a při výrobě kontrolní náklady, náklady na vadné výrobky Náklady na servis Náklady jsou zachycovány účetnictvím. Je možné vypočíst, o co efektivněji jsou využívány preventivní náklady oproti nákladům ve výrobě a zejména při servisu. Nutnost zaměřit se na prevenci 211

212 Náklady na jakost náklady na prevenci jsou tvořeny zejména náklady na kvalitnější materiály, na dokonalejší a sofistikovanější postupy, kvalitním návrhem, jakost musí být vkonstruována. na. náklady na kontrolu měř ěřen ení nebo srovnávání, měř ěřic icí zařízen zení, výše kontrolního času, pracovníci. ci. vnitřní náklady na nejakostní výrobky oprava vadných výrobků, případná recyklace vnější náklady na nejakostní výrobky servis u zákazníků, vracení výrobků a jejich výměna, ztráta dobrého jména 212

213 Statistická regulace Kontrola parametrů Výpočet statistických charakteristik Regulační diagram Případná regulace 213

214 Kontroly v řízení jakosti Vstupní kontrola je prováděna dle typu výroby zpravidla na náhodném výběru z dodávky Statistická přejímka je nejčastější formou vstupní kontroly Mezioperační kontrola je nutná v řadě výrob. Snahou velkých výrobců však je omezit mezioperační kontrolu na minimum (z důvodu snižování nákladů) systém řízení jakosti ZDQ (Zero Deffect Quality) Výstupní kontrola je u maloseriové a hromadné výroby prováděna na statistické bázi. Metody mohou být podobné jako u statistické přejímky. U kusové výroby je zpravidla kontrolován každý výrobek. 214

215 Sedm základních nástrojůřízení jakosti (Ishikawa) Kontrolní tabulky Vývojové diagramy Histogramy Diagram příčin a následků Paretův diagram Bodový diagram Regulační diagram 215

216 Sedm nových nástrojů řízení jakosti Afinitní diagram Diagram vzájemných vztahů Stromový (systematický) diagram Maticový diagram Analýza údajů v matici Diagram PDPC Síťový diagram 216

217 Sedm nových nástrojů řízení jakosti Manažeři a technici by se neměli soustředit jen na sběr a vyhodnocování dat, ale také na manažerské řízení, plánování jakosti, vývoj produktů na vyšší úrovni jakosti, zavádění a zdokonalování systémů řízení jakosti. Nové nástroje nenahrazují sedm starých Ishikawových nástrojů. Sedm nových nástrojů řízení jakosti Afinitní diagram Stromový (systematický) diagram Diagram vzájemných vztahů Maticový diagram Analýza údajů v matici Síťový diagram Diagram PDPC 217

218 Sedm nových nástrojů řízení jakosti Afinitní diagram (Afinity diagram) Je vhodný nástroj pro vytvoření a uspořádání velkého množství informací souvisejících s daným problémem. Afinitní diagram uspořádává tyto informace do přirozených skupin a naznačuje strukturu řešených problémů. Tvorba afinitního diagramu probíhá v týmu (používá se brainstorming). Afinitní diagram zjednodušuje řešení složitých problémů. 218

219 Sedm nových nástrojů řízení jakosti Diagram vzájemných vztahů (Interrelationship diagram) Je také nazýván relační diagram. Umožňuje identifikaci logické nebo příčinné souvislosti mezi náměty, které se vztahují k řešenému problému. Vhodný pro řešení problémů se složitými logickými nebo příčinnými vazbami. Zpravidla se vychází z části afinitního diagramu. Jednotlivé segmenty se rozmístí na pracovní ploše a analyzují se vstupy, výstupy a vzájemné vazby. Otázky: která příčina je klíčová kde začít a jak postupovat při zlepšování jakosti našich výrobků co všechno může ovlivnit dané nápravné opatření jak spolu souvisí jednotlivé efekty atd

220 Sedm nových nástrojů řízení jakosti Diagram vzájemných vztahů 220

221 Sedm nových nástrojů řízení jakosti Systematický (stromový) diagram (Systematic Diagram) Systematický (stromový) diagram je obrazem systematické dekompozice určit itého celku na jednotlivé dílčí části. Používá se např. k rozložení problému na jednotlivé problémy, vytvoření plánu řešení problému, zobrazení struktury příčin problému a pod. Pokud zobrazuje diagram strukturu příčin problému, pak slouží k přehlednému přepisu informací zpracovaných v diagramu příčin a následků. Tvoří se v týmu. Je možné využít stanovených vzájemných vztahů z diagramu vzájemných vztahů. Je logickým uspořádáním dílčích kroků. 221

222 Sedm nových nástrojů řízení jakosti Systematický (stromový) diagram (Systematic Diagram) 222

223 Sedm nových nástrojů řízení jakosti Maticový diagram (Matrix Diagram) Používá se k posouzení vzájemných souvislostí mezi dvěma nebo více oblastmi problému. Jeho použití pomáhá lokalizovat a odstraňovat neznámé skutečnosti v informační bázi, vztahující se k problému. Nejčastěji se používá maticový diagram tvaru L, jinými typy jsou také typ T, Y a X. Diagram L je dvourozměrný diagram, který vysvětluje souvislost mezi dvěma oblastmi, které se skládají z řady prvků. Jednotlivé oblasti (vícerozměrné proměnné) reprezentují např. činnosti, vlastnosti výrobku, parametry procesu ap. Maticový diagram je vhodným podkladem pro analýzu vztahu mezi jednotlivými prvky a jejich důležitosti. Typickými představiteli těchto diagramů jsou diagramy typu L zobrazující vzájemné vztahy mezi požadavky zákazníka a vlastnostmi výrobku, mezi vlastnostmi dílů a vlastnostmi výrobku, mezi parametry procesu a kvalitou výrobku apod. 223

224 Sedm nových nástrojů řízení jakosti Maticový diagram (Matrix Diagram) 224

225 Sedm nových nástrojů řízení jakosti Analýza údajů v matici (Matrix Data Analyzis) Zaměřuje se na porovnání různých položek (vícerozměrných proměnných) charakterizovaných řadou prvků. Položkami mohou být jednotlivé výrobky, varianty návrhu, suroviny, dodavatelé atd. K analýze se užívá následujících metod: analýza hlavních komponent stanovení vzdálenosti mezi vícerozměrnými proměnnými mapa (vjemová, poziční) plošný diagram (glyf) 225

226 Sedm nových nástrojů řízení jakosti Analýza údajů v matici Analýza hlavních komponent (Principle Component Analyzis) Na základě analýzy vzájemných korelací jsou konstruovány umělé prvky nazývané hlavním komponentami s cílem analýzy celkového rozptylu (variability) původních proměnných. Hlavní komponenty jsou lineárními kombinacemi původních prvků, zpravidla je nelze přímo měřit. Stanovení vzdáleností mezi vícerozměrnými proměnnými Vícerozměrné proměnné se porovnávají pomocí vhodně zvolené metriky vzdáleností. Jednou z metrik je např. Minkowského metrika vzdáleností, která je popsána vztahem: D ik = n j= 1 x ij x kj D ik... vzdálenost mezi proměnnými, x ij... hodnota j-tého prvku proměnné i, x jk... hodnota j-tého prvku proměnné k, n... počet sledovaných prvků 226

227 Analýza údajů v matici Stanovení vzdáleností mezi vícerozměrnými proměnnými Omezení uvedené techniky: prvky by měly být stejně důležité prvky by měly být nezávislé hodnoty prvků by měly být srovnatelné (jinak je třeba je transformovat, nebo zavést např. jejich bodové hodnocení) Proměnné s nižší vzdáleností od ideální proměnné lze považovat za vhodnější. Mapa (vjemová mapa, poziční mapa) Je názorným grafickým zobrazením posuzovaných položek (proměnných) v rovině základních hodnot dvou prvků. V případě vícerozměrných proměnných je třeba vybrat dva prvky, které jsou pro vlastnosti proměnné rozhodující, případně zpracovávat více map. Mapa pak umožňuje analýzu vzájemné podobnosti prvků a případně analyzovat jejich odchylku od optimální hodnoty, je-li tato definována. 227

228 Analýza údajů v matici Plošný diagram (glyf) Umožňuje grafické porovnávání vícerozměrných proměnných. Jedním představitelem takovéhoto diagramu je diagram slunečních paprsků (Sun Ray Plot). Špatný dodavatel Dobrý dodavatel Na osách A, B, C, D a E jsou vyneseny odchylky parametrů dodávek od optimálního stavu. 228

229 Sedm nových nástrojů řízení jakosti Diagram PDPC (Process Decision Programme Chart) Pomáhá vypracovat plány preventivních opatření, které umožňují předcházet problémům při provádění plánovaných činností. Při zpracování diagramu PDPC se nejprve sestrojuje systematický diagram pro danou plánovanou činnost. Navíc se pravá strana diagramu v každé větvi doplní o odpovědi na otázky: jaké problémy mohou při zajištění této činnosti nastat? jaká preventivní opatření by měla být naplánována, abychom předešli těmto možným problémům? Odpovědi na otázky se hledaní brainstormingem a zapíší se do do obláčku, který je šipkou spojen k příslušné činnosti z pravé strany. Tento diagram je základem plánu preventivních opatření proti možným problémům. Umožňuje, aby věci fungovaly hned napoprvé. 229

230 Sedm nových nástrojů řízení jakosti Diagram PDPC (Process Decision Programme Chart) 230

231 Sedm nových nástrojů řízení jakosti Síťový graf (Network Diagram) Je vhodným nástrojem pro stanovení optimálního harmonogramu průběhu složitých činností a jejich následného monitorování. Umožňuje zkrácení doby trvání činností zavedením vhodných opatření. Techniky CPM (Critical Path Method), CRC (Critical Chain) a další. Před vlastní konstrukcí síťového grafu je vhodné sestrojit postupový diagram. Vypracování tohoto diagramu by mělo probíhat v týmu. Síťový graf dá odpověď na otázky: Jaký je očekávaný termín dokončení plánované činnosti (projektu) Jaký je harmonogram zahájení a ukončení každé dílčí činnosti Kteréčinnosti musí být ukončeny přesně podle harmonogramu, aby nedošlo k celkovému zpoždění Které činnosti mají určité časové rezervy a jaká je hodnot těchto rezerv. K zodpovězení uvedených otázek se obvykle sestrojuje hranově orientovaný síťový graf. 231

232 Sedm nových nástrojů řízení jakosti Síťový graf (Network Diagram) 232

233 Cíle auditů Inspekční a kontrolní činnost na střední úrovni řízení Audity na vrcholové úrovni řízení. Cílem auditů je zjišťování faktů, nikoli chyb. Hlavními cíli auditů jsou: zjistit, zda systém jakosti odpovídá příslušným normám a směrnicím, které specifikují systém managementu jakosti zjistit, jak je systém jakosti uveden v život ověřit, zda dokumentace systému jakosti je pravdivá ověřit efektivitu systému jakosti ve vztahu k zákazníkovi jasně formulovat neshody, jejich příčiny a cesty, jak se jim vyhnout Na základě auditu musí vedení přistoupit k nezbytným opatřením vedoucím ke zlepšení fungování systému jakosti s cíli: zlepšit plnění požadavků zákazníka zajistit minimální spotřebu finančních fondů. 233

234 Druhy auditů Audit jakosti výrobků je zaměřen na kvalitu výrobků (jak se výrobek v souladu s požadavky zákazníka). K tomu se provádějí různé testy, měření, zkoušky spolehlivosti, zkoušky odolnosti, ale i hodnocení vlivu výrobku na životní prostředí. Audit jakosti procesů prověřuje vhodnost procesů, jejich efektivitu, morální úroveň procesů (např. typ technologie, míru inovací procesů a postupů, ekologický dopad procesů. Audit pracovníků (personální audit) je zaměřen na oblast vzdělávání pracovníků, které by jim mělo umožnit co nejvyšší využití jejich schopností. Měly by být také odstraněny organizační překážky, které pracovníkům brání v plném využití jejich kvalifikace. Personální audity však také hodnotí efektivitu práce zaměstnanců z hlediska struktury procesu, objem práce požadovaný na pracovnících na různých úrovních a využití pracovní doby. 234

235 Druhy auditů Audit systému jakosti hodnocení úrovně a účinnosti systému jakosti, etalonem je ČSN EN ISO 9001:2001 Typy auditů: Druh auditu Auditorská strana Auditovaná strana Rozsah auditu Interní Náš podnik Náš podnik Úplný, dílčí, následný prováděný první stranou externí pracovník Externí aktivní Náš podnik Náš dodavatel Úplný, dílčí, následný externí pracovník Externí pasivní Náš podnik Úplný, dílčí, následný prováděný druhou stranou prováděný třetí stranou náš zákazník externí nezávislá organizace 235

236 Fáze auditů 1. Plánovací fáze přímo ovlivňuje kvality auditu. Plán může kombinovat všechny typy auditů včetně interních. Plán musí odpovědět na otázku, jaké lidské zdroje budou potřeba, jaké finanční prostředky budou potřeba a jak dlouho audit potrvá. 2. Přípravná fáze Cíle auditu Oznámení návštěvy získání předběžných informací Prověření informací stanovení týmu zpracování vývojových diagramů zpracování programu auditu instruktáž auditorů zajištění pružnosti auditu 236
