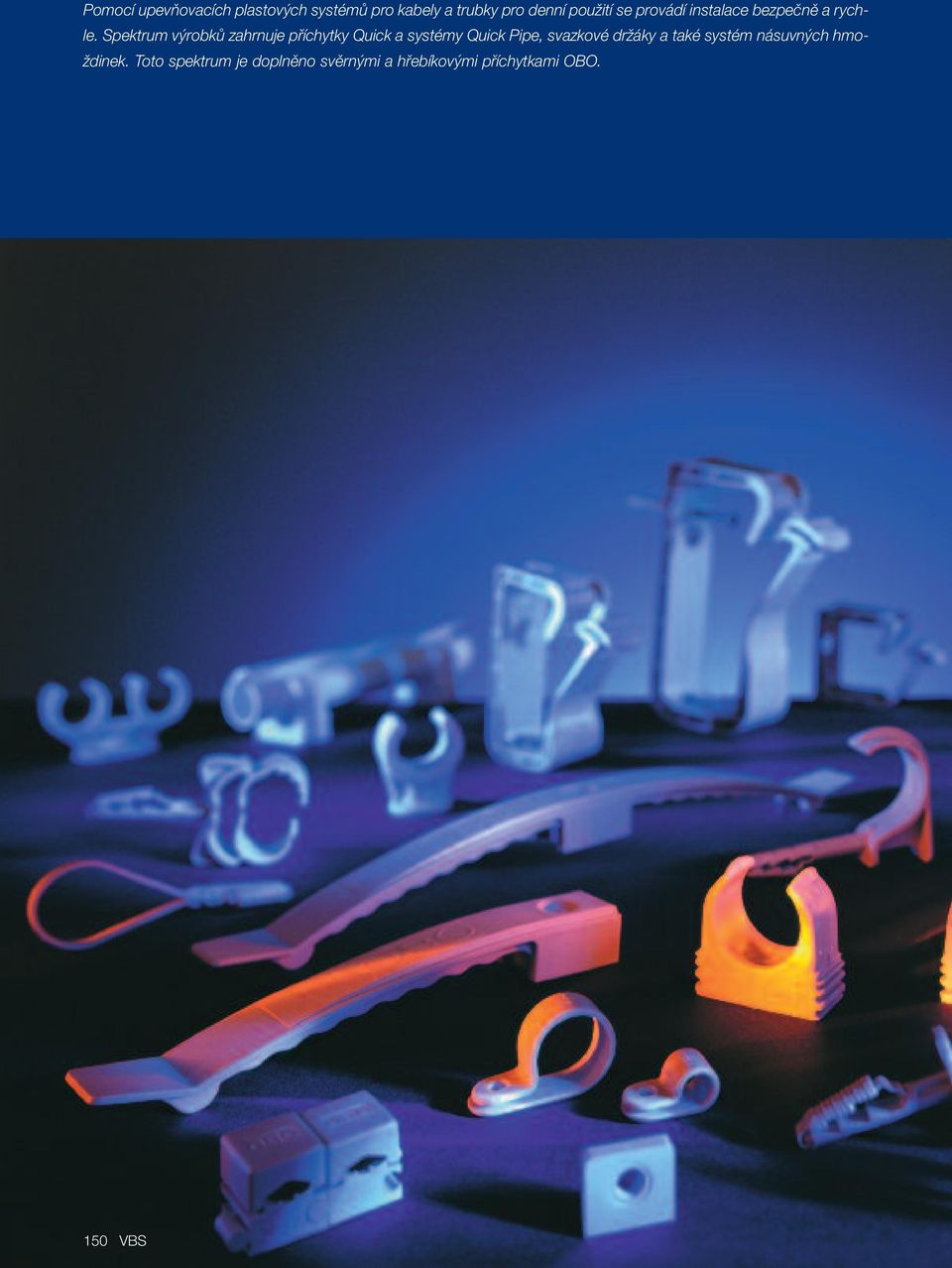

1 Pomocí upevàovacích plastov ch systémû pro kabely a trubky pro denní pouïití se provádí instalace bezpeãnû a rychle. Spektrum v robkû zahrnuje pfiíchytky Quick a systémy Quick Pipe, svazkové drïáky a také systém násuvn ch hmo- Ïdinek. Toto spektrum je doplnûno svûrn mi a hfiebíkov mi pfiíchytkami OBO. 150 VBS

2 Plastové upevňovací systémy pro kabely a trubky Výběrová matice od strany 152 Přehled systému od strany 154 Použití řady OBO Quick od strany 156 Příchytky Quick od strany 158 Příchyky Multi-Quick od strany 159 Příchytky starquick od strany 160 Systém Quick Pipe od strany 161 Použití násuvných hmoždinek od strany 164 Systém násuvných hmoždinek od strany 166 Držáky Grip od strany 168 Kabelové úchyty od strany 170 Upevňovací příchytky od strany 172 Hřebíkové příchytky ISO od strany 176 Nagel-Fix od strany 176 Haft Clips a hřebíkové příchytky od strany 177 VBS 151

3 Výběrová matice Plastov upevàovací systém trubek a kabelû V robní fiada V robek Příchytky Quick od strany 156 Pfiíchytka Quick 2955 velikosti: Pfiíchytka Multi- Quick M-Quick velikosti: Pfiíchytka starquick SQ velikosti: Systém násuvných hmoždinek od strany 164 Svûrná pfiíchytka BKS 1973 velikosti: 3 40 Snap 1975 a 1976 velikosti: 12 28,5 Jednoduchá a dvojitá násuvná pfiíchytka 1974 velikosti: 4 30 Násuvná hmoïdinka pro kabelov pásek 910/STK pro kabelové pásky aï 9 Násuvná hmoïdinka s pûlkulatou hlavou 910/STP Svazkové držáky a kabelové úchyty od strany 168 Grip plastov velikosti aï 30 vedení NYM 3x1,5 2 (kabel Ø 8,5 ) Plastové kabelové úchyty velikosti aï 16 vedení NYM 3x1,5 2 (kabel Ø 8,5 ) Kabelov úchyt 2033/STD pro 16 vedení NYM 3x1,5 152 VBS

4 Výběrová matice Plastov upevàovací systém trubek a kabelû V robní fiada V robek Plastové příchytky pro kabelové a trubkové upevnění adová pfiítlaãná pfiíchytka 2037 velikosti od 3 do 43 lze fiadit vedle sebe Pfiíchytka Druck- ISO velikosti od 6 do 34 s nalepovací patkou Pfiíchytka Greif-ISO velikosti od 6 do 34 s upevàovacím roubem Pfiíchytka SOM velikosti od 5 do 45 vysoká zatíïitelnost Patková pfiíchytka ISO 2960 velikosti od 6 do 63 uzavfiená, s ocelov mi rouby Pfiíchytka Blitz-ISO velikosti od 6 do 34 pfiíchytka s kovov m jádrem od strany 172 Patková pfiíchytka 2962 velikosti od 6 do 42 se závitem M6 UpevÀovací pfiíchytka 255 velikosti od 3,2 do 17,5 Kabelov klip 507 s lepící zadní stranou Hřebíkové příchytky pro kabelové a trubkové upevnění od strany 176 Pfiíchytka ISO velikosti s upínacím rozsahem od 2 do 20, bez hfiebíku Dvojitá pfiíchytka ISO 3030 velikosti s upínacím rozsahem od 7 do 11, bez hfiebíku Nagel-Fix 1996 s velmi siln m ocelov m hfiebíkem Haft-Clip velikosti s upínacím rozsahem od 3 do 25 Pfiíchytka ISO velikosti s upínacím rozsahem od 4 do 17 Pfiíchytka ISO velikosti od 3 do 20 velmi stabilní VBS 153

5 Plastový upevňovací systém trubek a kabelů Pfiehled systému Svazkové držáky Kabelové úchyty str. 168 Systém násuvných hmoždinek str VBS

6 Upevňovací příchytky str. 172 Příchytky Quick str. 156 VBS 155

7 Řada OBO Quick Použití příchytky OBO Quick s elektroinstalační trubkou Řada OBO-Quick nabízí prostřednictvím příchytek Quick, starquick a Multi-Quick tři různé konstrukční tvary příchytek, které jsou k dispozici pro nejrůznější zadání, ať pro uchycení OBO-Quick-Pipe nebo pro upevnění vedení a kabelů. Za pomoci řady Quick lze výborně realizovat elektroinstalace s časovou úsporou a bezpečněji. Komponenty systému Quick-Pipe, příchytka Quick, příchytka starquick, příchytka Multi-Quick, hmoždinka Angler, šroub Sprint, natloukací hmoždinka, hmoždinka OBO a usazovací železo Použití montáž na stěnu Použití montáž na strop Použití montáž s odbočkou Varianta uložení na stěnu s příchytkami Quick. Varianta uložení pod strop s příchytkami starquick. Varianta uložení na stěnu s odbočkou k instalačním prvkům. 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 156 VBS

8 Řada OBO Quick Příprava montáže Montáž příchytek starquick na strop Montáž trubky Quick-Pipe Správné vrtání otvorů za použití trasovací šňůry. Příprava montáže Montáž příchytek starquick s natloukacími hmoždinkami nebo šrouby Sprint a hmoždinkou Angler. Nástěnná montáž příchytek Quick Přímo stlačením Quick-Pipe se zavře také přídržný třmen příchytky starquick kolem Quick-Pipe. Vlastnost řaditelnost Správné vrtání otvorů za použití trasovací šňůry. Zpracování Quick-Pipe Montáž příchytek Quick s natloukacími hmoždinkami nebo šrouby Sprint a hmoždinkou Angler. Montáž trubky Quick-Pipe Společným řadícím systémem lze příchytky vzájemně spojit. Tak je možné našroubovat jen krajní příchytky a ušetřit čas a materiál. Hotová montáž S nůžkami kanálu Quick lze velmi jednoduše upravit délku Quick-Pipe a instalace může začít. Quick-Pipe zatlačte do příchytky Quick, vložte vedení, Quick-Pipe otáčením uzavřete - hotovo! Otočením a uzavřením Quick-Pipe lze vytvořit technicky a pohledově dokonalé instalace. 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) VBS 157

9 Řada OBO Quick Příchytka Quick M jmen.- velikost 2955/M16 M16 světle šedá , /M20 M20 světle šedá , /M25 M25 světle šedá , /M32 M32 světle šedá , /M40 M40 světle šedá , /M50 M50 světle šedá , /M63 M63 světle šedá , Q h D C A F H 7 B 2955 M16 sytě černá , M20 sytě černá , M25 sytě černá , M32 sytě černá , M40 sytě černá , M50 sytě černá , M63 sytě černá , Příchytka OBO Quick typ 2955/...: pro všechny metrické pancéřové trubky a také pro lehké a těžké metrické izolantové trubky. Vhodná pro upevnění OBO Quick-Pipe. Pomůcky pro středění trubek umožňují optimální umístění trubky a automaticky otočí příchytku do správné polohy. Univerzální možnosti upevnění, možnost přiřazení příchytky OBO Multi-Quick a starquick. Podélnný prolis pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Velikost M16-M32 lze našroubovat na závit M6. Doporučená vzdálenost upevnění cm. Max. vytahovací hodnoty F při pokojové teplotě 20 C viz tabulka. Důležité rozměry příchytky Quick G A B C D F H h F (20 C) Příchytka Quick 158 VBS M N M16 25, ,5 15,5 7 4, M20 30, ,4 9 4,2 29, M25 36, ,5 24,3 12 4, M32 46, ,4 31,4 12 4, M40 57, ,2 11 4, M50 70, M63 87, , , jmen.- velikost 2955 F/M16 M16 kamenná šedá , F/M20 M20 kamenná šedá , F/M25 M25 kamenná šedá , F/M32 M32 kamenná šedá , F/M40 M40 kamenná šedá , F/M50 M50 kamenná šedá , F/M63 M63 kamenná šedá , F/M16 M16 čistě bílá , F/M20 M20 čistě bílá , F/M25 M25 čistě bílá , F/M32 M32 čistě bílá , F/M40 M40 čistě bílá , F/M50 M50 čistě bílá , F/M63 M63 čistě bílá , Příchytka OBO Quick typ 2955/...: pro všechny metrické pancéřové trubky a také pro lehké a těžké metrické izolantové trubky. Vhodná pro upevnění OBO Quick-Pipe. Pomůcky pro středění trubek umožňují optimální umístění trubky a automaticky otočí příchytku do správné polohy. Univerzální možnosti upevnění, možnost přiřazení příchytky OBO Multi-Quick a starquick. Podélnný prolis pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Velikost M16-M32 lze našroubovat na závit M6. Doporučená vzdálenost upevnění cm. Max. vytahovací hodnoty F při pokojové teplotě 20 C viz tabulka. Důležité rozměry příchytky Quick G A B C D F H h F (20 C) N M16 25, ,5 15,5 7 4, M20 30, ,4 9 4,2 29, M25 36, ,5 24,3 12 4, M32 46, ,4 31,4 12 4, M40 57, ,2 11 4, M50 70, M63 87, , , Q h D C A F H 7 B 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014)

10 Pg a metrické Jednoduché upevnění Bezpečné zacvaknutí Boční řazení Zjednodušené skladování Rozsahy upnutí od Univerzálně použitelné Upevnění v lištách typu 2060 a 2061 Důležité rozměry příchytky Multi-Quick D B H L L1 Řada OBO Quick Příchytka Multi-Quick , ,5-22, , Rozsah vytahovací upnutí D hodnoty N M-Quick M světle šedá , M-Quick M světle šedá , M-Quick M světle šedá , PA M-Quick M sytě černá , M-Quick M sytě černá , M-Quick M sytě černá , Multi-Quick metrický Jednoduché upevnění Bezpečné zaskočení Radiální řazení Zjednodušené skladování Univerzální použitelnost Rozsah vytahovací upnutí D hodnoty N PA Q M-Quick světle šedá , M-Quick 18,5-22,5 50 světle šedá , M-Quick 25-28,5 60 světle šedá , M-Quick světle šedá , PA Důležité rozměry příchytky Multi-Quick D B H L L1 Q M VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) VBS 159

11 Řada OBO Quick příchytka starquick Velikost Rozsah Zatížení upnutí D na mezi pevnosti kn PA SQ , světle šedá , SQ , světle šedá , SQ ,5 600 světle šedá , SQ světle šedá , SQ ,5-23,5 800 světle šedá , SQ světle šedá , SQ , světle šedá , SQ ,2-35, světle šedá , SQ , světle šedá , SQ ,3-44, světle šedá , SQ světle šedá , SQ světle šedá , SQ , světle šedá , H F x Fy D A 10 F x B ø8 ø Řaditelné vedle sebe až do velikosti SQ-28. Lomové zatížení: se šroubem DIN 96; průměr 4,5, minimální lomové zatížení při 20. Příchytky starquick typu SQ... jsou rozsáhlým programem vysoce kvalitních příchytek, které jsou vhodné především pro venkovní použití, ve veřejných prostorách a také v garážích nebo také pod mosty a na otevřených ocelových konstrukcích. Vlivy okolního prostředí jim nemohou uškodit: příchytky jsou vyrobeny z polyamidu odolného proti ultrafialovému záření a povětrnostním podmínkám. Program, který zahrnuje celkem třináct různých velikostí a rozsah upnutí od 10 do 65, umožňuje bezproblémovou instalaci nejrůznějších trubkových systémů. starquick se dá použít pro plastové i kovové trubky a je vhodný jak pro elektrické, tak pro sanitární instalace. Příchytky mohou být namontovány na stěně nebo na stropě. Montáž probíhá neobyčejně rychle a bez komplikací také bez nářadí. Také montáž několika trubek je zcela jednoduchým způsobem možná: - vzájemným napojením jednotlivých příchytek - využitím výhod dvojitého držáku, který zaručuje bezpečné upevnění a udržování rozestupu při vysokém zatížení. - upevněním na liště s libovolně volitelnými rozestupy a počtem příchytek. Příchytka starquick je spolehlivá a vysoce zatížitelná. Patentovaný bezpečnostní systém fixuje trvale pozici trubek. Uzavřená příchytka zaručuje bezpečné upevnění trubky. Důležité rozměry příchytky starquick G A B D H Fx Fy 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) Matice starquick N N , , , , ,5 35, , ,5-23,5 49, , , , ,2-35,8 65, ,1 65, ,3-44,5 69, , , , Velikost SQ/M M6 světle šedá , SQ/M M8 světle šedá , Matice starquick je vyvinuta speciálně pro příchytku starquick. Jednoduše nasuňte do připraveného otvoru příchytky starquick. Matice starquick je v příchytce neztratitelná. Šroubovací na závit M6. PC 160 VBS

12 Řada OBO Quick Quick-Pipe C M D t Velikost Délka /% m m kg/% m PVC Q 2953 M16 světle šedá , M20 světle šedá , M25 světle šedá , M32 světle šedá , PVC 2953 M16 čistě bílá , M20 čistě bílá , M25 čistě bílá , M32 čistě bílá , M Nejmenší dodací množství zásilkový! Quick-Pipe spojuje přednosti kabelového kanálu a instalační trubky na inteligentní systém. Umožňuje pohledově estetickou a bezpečnou trubkovou montáž nejrůznějších kabelů na omítku, na stěnu a strop. Quick-Pipe se dodává ve čtyřech metrických velikostech: M16, M20, M25 a M32. Dodávaná délka činí 2 m. Systém má schválení VD a dosahuje stupně krytí IP 44. Tvarové díly jsou součástí systému. Důležité rozměry trubky Quick-Pipe G D M C t M16 15,6 13,2 8,2 1,2 M ,5 M ,8 13,6 1,6 M ,6 17 1,6 Spojka L B Velikost PVC 2953/M M16 světle šedá , /M M20 světle šedá , /M M25 světle šedá , /M M32 světle šedá , PVC /ks Q M 2953/M M16 čistě bílá , /M M20 čistě bílá , /M M25 čistě bílá , /M M32 čistě bílá , Spojky jsou schváleny podle VD 0604 (systém skládající se z: Quick-Pipe + tvarové díly F/...). Důležité rozměry spojky G R B L M ,4 52 M ,5 65 M25 12,5 31,2 72 M ,7 80 Oblouk 90 L1 B L Velikost PVC 2953/B M16 světle šedá , /B M20 světle šedá , /B M25 světle šedá , /B M32 světle šedá , PVC /ks Q M 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 2953/B M16 čistě bílá , /B M20 čistě bílá , /B M25 čistě bílá , /B M32 čistě bílá , Oblouky 90 jsou zkoušeny podle VD 0604 (systém skládající se z: Quick-Pipe + tvarové díly F/...). Důležité rozměry oblouku 90 G B L L1 R M16 20,4 68, M20 25,5 82, M25 31,2 91, M32 38,7 102, VBS 161

13 Řada OBO Quick Díl T Velikost PVC 2953/T M16 světle šedá , /T M20 světle šedá , /T M25 světle šedá , /T M32 světle šedá , PVC /ks Q B2 BM L Díly T jsou schváleny podle VD 0604 (systém skládající se z: Quick-Pipe + tvarové díly F/...). Důležité rozměry dílu T 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 2953/T M16 čistě bílá , /T M20 čistě bílá , /T M25 čistě bílá , /T M32 čistě bílá , G L B B2 R Nůžky na Quick kanál M16 57,4 20,4 94,4 20 M20 67,5 25,5 109,5 22 M25 77,2 31,2 123,2 22 M32 86,7 38,7 134,7 22 Oblast řezání SQ ,0 40, Pro přesné a čisté stříhání kanálů Quick a trubek Quick-Pipe o průměru /ks Q c a VBS

14 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) VBS 163

15 Násuvná hmoždinka Použití násuvné hmoždinky v otvorech 6 Šetřete síly a čas - s maximálně flexibilním systémem násuvných hmoždinek OBO. Vše, co potřebujete, je otvor s průměrem 6. Tak můžete zasunout nejrůznější násuvné hmoždinky zcela jednoduše do vyvrtaných otvorů - s minimáním vynaložením síly rukou. Komponenty systému Svěrná příchytka BKS, příchytka Snap a Klick-Snap, jednouchá a dvojitá násuvná příchytka, jakož i další násuvné hmoždinky a kabelové spojky Použití montáž na stěnu nahoře Použití montáž na stěnu dole Použití montáž na stěnu, svazek Varianta uložení násuvná montáž s příchytkou Snap Varianta uložení násuvná montáž s dvojitou násuvnou příchytkou Varianta uložení násuvná montáž s násuvnou hmoždinkou pro kabelový pásek 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 164 VBS

16 Příprava montáže Příprava montáže Montáž násuvné hmoždinky Násuvná hmoždinka Správné vrtání otvorů za použití trasovací šňůry. Instalace Quick-Pipe Vyvrtání všech požadovaných otvorů s průměrem 6. Instalace vedení Montáž / instalace násuvných hmoždinek jednoduchým nasunutím do vyvrtaných otvorů. Nasunuté násuvné příchytky Quick-Pipe zatlačte do násuvné hmoždinky Snap, vložte vedení, Quick-Pipe otáčením uzavřete - hotovo! Svazkování vedení lektroinstalační trubky nebo vedení přiložte ke stěně a upevněte dvojitými násuvnými příchytkami přímo do vyvrtaného otvoru. Instalace násuvných hmoždinek Dvojité násuvné příchytky nasuňte do připravených otvorů až nadoraz - vše sedí pevně - hotovo! Montovaný systém hmoždinek Instalovaná vedení nebo kabely fixujte kabelovou páskou protaženou v násuvné hmoždince. Svazkové vodiče zafixujte pomocí násuvné hmoždinky v připraveném otvoru. Veškerá vedení, kabely nebo instalační trubky, jsou ukotveny pevně ve stěně pomocí různých hmoždinek. 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) VBS 165

17 Násuvná hmoždinka Svěrná příchytka BKS Rozsah Rozměr Rozměr vytahovací upnutí D L D hodnoty N PA světle šedá 100 0, světle šedá 100 0, světle šedá 100 0, D Pro vedení, ohebné trubky a všechny typy izolantových a pancéřových trubek, vhodné pro beton, vápenopískové, cihlové a plynosilikátové zdivo. L Snap Rozsah Ø Hloubka upnutí D otvoru vrtaného otvoru PA světle šedá , světle šedá , , světle šedá , S rozpěrnou hmoždinkou pro rychlou montáž v betonových stěnách a zdivu. Hmoždinku nasuňte do otvoru až po dosednutí spodní hrany příchytky, při zatlačení trubky obepnou ramena příchytky samočinně trubku. Klick-Snap Rozsah Zatížení na upnutí D mezi lomu v betonu B25 PA ,5 190 N světle šedá 100 0, ,5 500 N světle šedá 100 0, ,5-28,5 500 N světle šedá 100 0, S rozpěrnou hmoždinkou pro rychlou montáž v betonových stěnách a zdivu. Hmoždinku nasuňte až po dosednutí spodní hrany příchytky do otvoru, při zatlačení trubky se příchytka samočinně uzavře a zaklapne kolem trubky. Jednoduchá násuvná příchytka Rozsah Ø Hloubka upnutí D otvoru vrtaného otvoru PA světle šedá , světle šedá , /22 12/14 Násuvné příchytky slouží k uložení vedení a trubek na stěnu a strop a uložení ohebných trubek na beton a do mazaniny. Jednoduché násuvné příchytky nahrazují hřebíkové úchyty v betonu a pórobetonu. Předností násuvných příchytek spočívá v tom, že je stačí pouze nastrčit do vyvrtaného otvoru. Použití hmoždinek a šroubů odpadá. 35/40 6 Dvojitá násuvná příchytka Rozsah Ø Hloubka upnutí D otvoru vrtaného otvoru světle šedá , světle šedá , Násuvné příchytky slouží k uložení vedení a trubek na stěnu a strop a uložení ohebných trubek na beton a do mazaniny. Dvojité násuvné příchytky nahrazují Nagelclips v betonu a pórobetonu. Přednost násuvných příchytek spočívá v tom, že je stačí pouze nastrčit do vyvrtaného otvoru. Použití hmoždinek a šroubů odpadá. PA VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 166 VBS

18 Násuvná hmoždinka Násuvná hmoždinka pro kabelový pásek Hmoždinka umožňuje instalaci kabelových pásek (typ 550 nebo 555) o šířce až 9, pomocí kterých je možné upevnit mnoho různých kabelů a trubek. 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 23 Ø Hloubka otvoru vrtaného otvoru 910/STK 6 35 světle šedá 1200 PA 100 0, Násuvná hmoždinka s půlkulatou hlavou Ø Délka Ø Hloubka hmoždinky otvoru vrtaného otvoru PA 910/STP , Vhodné pro betonové, vápenopískové, cihlové a plynosilikátové zdivo VBS 167

19 Svazkový držák GRIP Počet vedení NYM 3 x 1, světle šedá 50 0, /F 8 kamenná šedá 50 0, Světle šedé provedení: standardní provedení pro všeobecné použití, vhodné pro montáž na stěnu a strop. Upevňovací otvory Ø 6, doporučená upevňovací vzdálenost při plném osazení cm Kamenně šedé provedení: samozhášlivé provedení, určené speciálně pro použití v mezistropech, samozhášlivé podle DIN VD 0471/DIN IC 695 část 2-1, zkušební teplota 960 C Montáž na stěnu a strop. Upevňovací otvory Ø 6, doporučená upevňovací vzdálenost při plném osazení cm. Počet vedení NYM 3 x 1, světle šedá 50 1, /F 15 kamenná šedá 50 1, Světle šedé provedení: standardní provedení pro všeobecné použití, vhodné pro montáž na stěnu a strop. Upevňovací otvory Ø 6, doporučená upevňovací vzdálenost při plném osazení cm Kamenně šedé provedení: samozhášlivé provedení, určené speciálně pro použití v mezistropech, samozhášlivé podle DIN VD 0471/DIN IC 695 část 2-1, zkušební teplota 960 C Montáž na stěnu a strop. Upevňovací otvory Ø 6, doporučená upevňovací vzdálenost při plném osazení cm Počet vedení NYM 3 x 1, světle šedá 25 3, /F 30 kamenná šedá 25 3, Světle šedé provedení: standardní provedení pro všeobecné použití, vhodné pro montáž na stěnu a strop. Upevňovací otvory Ø 6, doporučená upevňovací vzdálenost při plném osazení cm. Kamenně šedé provedení: samozhášlivé provedení, určené speciálně pro použití v mezistropech, samozhášlivé podle DIN VD 0471/DIN IC 695 část 2-1, zkušební teplota 960 C Montáž na stěnu a strop. Upevňovací otvory Ø 6, doporučená upevňovací vzdálenost při plném osazení cm GRIP s hmoždinkou s dvojitou přírubou Počet vedení NYM 3 x 1,5 2031/DF 8 světle šedá 100 1, S hmoždinkou s dvojitou přírubou.hmoždinka se předmontuje bez příchytky do stěny, šroub může být zatlučen kladivem bez dalšího nástroje. Potom se na hmoždinku nasadí Grip a zaskočí. Průměr vývrtu 6, potřebná hloubka vývrtu 45. Vhodné pro montáž na stěně a na stropě, upevňovací otvory o průměru 6, doporučená vzdálenost upevňovacích prvků při plném osazení příchytky cm Počet vedení NYM 3 x 1,5 2031/DF 15 světle šedá 100 2, S hmoždinkou s dvojitou přírubou. Hmoždinka se předmontuje bez příchytky do stěny, natloukací šroub lze bez dalšího nářadí zatlouci pomocí kladiva, poté se Grip nasadí na hmoždinku. Otvor Ø 6, potřebná hloubka otvoru 45. Vhodný pro montáž na stěnu a strop, upevňovací otvory Ø 6, doporučená vzdálenost upevnění při plném osazení cm VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 168 VBS

20 Počet vedení NYM 3 x 1, /DF S hmoždinkou s dvojitou přírubou. Hmoždinka se předmontuje bez příchytky do stěny, natloukací šroub lze bez dalšího nářadí zatlouci pomocí kladiva, poté se Grip nasadí na hmoždinku. Otvor Ø 6, potřebná hloubka otvoru 45. Vhodný pro montáž na stěnu a strop, upevňovací otvory Ø 6, doporučená vzdálenost upevnění při plném osazení cm. Svazkový držák GRIP s hmoždinkou s dvojitou přírubou 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 30 světle šedá 50 4, VBS 169

21 Kabelový úchyt Kabelový úchyt Počet vedení NYM 3 x 1, světle šedá , světle šedá , PBPT 2032/F 8 kamenná šedá , Standardní provedení pro všeobecné použití, jako např. instalace v mezistropech a mezistěnách. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. PA Kamenně šedé provedení: samozhášlivé provedení, určené speciálně pro použití v mezistropech. Termoplastický polyester, kamenná šedá barva RAL 7030, nehořlavý podle VD 0471/DIN IC 695, část 2-1, zkušební teplota 960 C, resp. V-O podle UL 94, bezhalogenový. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. Počet vedení NYM 3 x 1, světle šedá , světle šedá , PBPT 2033/F 16 kamenná šedá , Standardní provedení pro všeobecné použití, jako např. instalace v mezistropech a mezistěnách. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. PA Kamenně šedé provedení: samozhášlivé provedení, určené speciálně pro použití v mezistropech. Termoplastický polyester, kamenná šedá barva RAL 7030, nehořlavý podle VD 0471/DIN IC 695, část 2-1, zkušební teplota 960 C, resp. V-O podle UL 94, bezhalogenový. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. Počet vedení NYM 3 x 1,5 PA světle šedá , světle šedá , PBPT /F 10 kamenná šedá , Standardní provedení pro všeobecné použití, jako např. instalace v mezistropech a mezistěnách. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. Kamenně šedé provedení: samozhášlivé provedení, určené speciálně pro použití v mezistropech. Termoplastický polyester, kamenná šedá barva RAL 7030, nehořlavý podle VD 0471/DIN IC 695, část 2-1, zkušební teplota 960 C, resp. V-O podle UL 94, bezhalogenový. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. Kabelový úchyt s natloukací hmoždinkou Počet vedení NYM 3 x 1,5 2032/SD 8 světle šedá , /SD/SP 8 světle šedá , S předmontovanou natloukací hmoždinkou Ø 6. Potřebná hloubka vrtaného otvoru 50. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. Počet vedení NYM 3 x 1,5 2033/SD 16 světle šedá , /SD/SP 16 světle šedá , S předmontovanou natloukací hmoždinkou Ø 6. Potřebná hloubka vrtaného otvoru 50. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. PA PA 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 170 VBS

22 Kabelový úchyt Kabelový úchyt s natloukací hmoždinkou /SD Počet vedení NYM 3 x 1,5 10 světle šedá 50 PA 50 1, S předmontovanou natloukací hmoždinkou Ø 6. Potřebná hloubka vrtaného otvoru 50. Výška upnutí 9 - s rozpěrkou 13. Upevňovací otvor Ø 6. Kabelový úchyt s násuvnou hmoždinkou x ø STD S násuvnou hmoždinkou Ø 6. Počet vedení NYM 3 x 1,5 16 světle šedá VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) PA 25 1, Rozpěrka ø /D světle šedá , Pro zvětšení výšky upnutí u kabelových úchytů z 9 na 13 u tlustších vedení, polystyrol odolný vůči nárazu. PS VBS 171

23 Upevňovací příchytka Řadová přítlačná příchytka Rozsah upnutí D PA světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , Univerzální příchytka pro upevnění jednotlivých kabelů, vedení a trubek. Je možné instalovat společně různé velikosti. S nalepovací patkou, podélným otvorem a pro našroubování na závit M6. *Velikost 3-7 není vhodná pro hřebíkovačku. Důležité rozměry řadové přítlačné příchytky D A H1 H2 H3 d min. D max. F Příchytka Druck-ISO ,5 7,5 15,5 19, , , ,5 8, , Rozsah upnutí D PS světle šedá , světle šedá , světle šedá , a a1 b1 b S nalepovací patkou, podélným prolisem a pro našroubování na závit M6. Důležité rozměry příchytky Druck-ISO c D a1 b1 a b c d e , , , d e 3050/2 Rozsah upnutí D 6-16 světle šedá 250 PS 25 1, a a1 b1 b Pro 2 vedení, s nalepovacím podstavcem, podélný prolis a pro zašroubování na závit M6. Pro lepení polystyrolových příchytek na zdivo a beton použijte tmel na příchytky Důležité rozměry příchytky Druck-ISO c D a1 b1 a b c d e , d e Příchytka Greif-ISO Rozsah upnutí D světle šedá , světle šedá , světle šedá , Bezpečné upevnění kabelů svěrnými příchytkami, s nalepovací patkou, podélným prolisem a pro našroubování na závit M6. Pro lepení příchytek z polystyrolu na zdivo a beton použijte tmel na příchytky Důležité rozměry příchytky Greif-ISO D a1 b1 a b c d e f , , , , PS a a1 c f d b1 e b 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 172 VBS

24 a a1 c f d b1 e b Rozsah upnutí D PS 3040/2 LGK 6-16 světle šedá , /2 LGK světle šedá , Bezpečné upevnění kabelů svěrnými příchytkami, s nalepovací patkou, podélným prolisem a pro našroubování na závit M6. Pro lepení příchytek z polystyrolu na zdivo a beton použijte tmel na příchytky Důležité rozměry příchytky Greif-ISO D a1 b1 a b c d e f Upevňovací příchytka Příchytka Greif-ISO , , a a1 b1 b 3040/3 LGK Rozsah upnutí D 6-16 světle šedá 200 PS 25 1, c Bezpečné upevnění kabelů svěrnými příchytkami, s nalepovací patkou, podélným prolisem a pro našroubování na závit M6. Pro lepení příchytek z polystyrolu na zdivo a beton použijte tmel na příchytky d e Důležité rozměry příchytky Greif-ISO f D a1 b1 a b c d e f Příchytka SOM H2 b2 H1 b1 L d min. b dmax. H3 Rozsah upnutí D Šroub M5 x 14 světle šedá , M6 x 18 světle šedá , M8 x 23 světle šedá , M8 x 23 světle šedá , S plastovými šrouby, tedy odolné proti korozi, s podélným otvorem k upevnění pomocí šroubů do dřeva nebo natloukacích hmoždinek 5. PS Důležité rozměry příchytky SOM D L d min. d max. H1 H2 H3 b b1 b , , ,5 35, , , ,2 H2 b2 H1 b1 L d min. b dmax. H3 Rozsah upnutí D světle šedá , S plastovými šrouby, tedy odolné proti korozi, s podélným otvorem k upevnění pomocí šroubů do dřeva nebo natloukacích hmoždinek 5. Nesnadno hořlavé. UF Důležité rozměry příchytky SOM D L d min. d max. H1 H2 H3 b b1 b2 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) b1 b2 L 18 d min. H1 H2 b Rozsah upnutí D ,5 Šroub M6 x 18 světle šedá , S plastovými šrouby, tedy odolné proti korozi, s podélným otvorem k upevnění pomocí šroubů do dřeva nebo natloukacích hmoždinek 5. D L d min. d max. PS Důležité rozměry příchytky SOM H1 H2 H3 b b1 b ,5 35, ,2 VBS 173

25 Upevňovací příchytka Patková příchytka ISO Rozsah upnutí D světle šedá , světle šedá , světle šedá , světle šedá , ,5-18 světle šedá , ,5-22 světle šedá , ,5-25 světle šedá , ,5-28 světle šedá , ,5-35 světle šedá , ,5-40 světle šedá , ,5-43 světle šedá , ,5-47 světle šedá , ,5-54 světle šedá , PS M A B d x D H Šroubovací na závit M6 Důležité rozměry patkové příchytky ISO D A B x H d M Příchytka Blitz-ISO ,4 13,2 17 M ,2 11,6 17 M M M6 16, M6 20, M6 22, M6 25, ,5 24 M6 31, M6 36, M6 40, M6 45, ,5 36 M6 50, M6 Rozsah Šroub upnutí D PS M4 x 22 světle šedá , M4 x 25 světle šedá , M4 x 30 světle šedá , M5 x 35 světle šedá , Příchytky Blitz-Iso: plastová příchytka s kovovou vložkou, proto také vhodná pro těžké namáhání; kovové části z oceli, galvanicky zinkované s podélným prolisem 4,5. *Velikosti 6-12 a nejsou vhodné pro natloukač kotev. Ho x Hu L B D A 4.5 H max. b Důležité rozměry příchytky Blitz-ISO D A B H max. Ho Hu L b M ,5 13,5 7,5 14 M4 x , ,5 14 M4 x , M4 x , M5 x 35 Rozsah upnutí D Šroub M4 x 22 světle šedá , M4 x 25 světle šedá , M4 x 30 světle šedá , M5 x 35 světle šedá , Příchytky Blitz-Iso: plastová příchytka s kovovou vložkou, proto také vhodná pro těžké namáhání; kovové části z oceli, galvanicky zinkované s podélným prolisem 4,5. *Velikosti 6-12 a nejsou vhodné pro natloukač kotev. Šroubovací na závit M6. Důležité rozměry příchytky Blitz-ISO D A b B H max. Ho Hu x M ,5 9,5 13,5 9,5 M4 x M4 x , M4 x M5 x 35 PS 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 174 VBS

26 Upevňovací příchytka Patková příchytka H A D C B Velikost světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , Šroubovací na závit M6 Důležité rozměty patkové příchytky D A B C H 6 11, , , , , ,5 15, , , d A L d B H Velikost 2962/ světle šedá , /2 14/ /15 světle šedá , /2 15/ /16 světle šedá , /2 18/ /22 světle šedá , C M6 Šroubovací na závit M6 Důležité rozměty patkové příchytky d A B C L H ,5 12 Ø /15+14/ ,5 18 x /16+15/16 57,5 15,5 20 x /22+18/ x Příchytka s d e 5.5 ø 4.2 x pro průměr kabelu 255 3,2 světle šedá , ,2 světle šedá , ,5 světle šedá , světle šedá , ,5 světle šedá , světle šedá , ,5 světle šedá , světle šedá , světle šedá , ,5 světle šedá , PA Příchytka pro bezpečné obemykací upevnění vedení 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) Důležité rozměry upevňovací příchytky Ø d e s x 3,2 3 8,5 1 1,8 5,2 5 9,5 1 1,8 6,5 6, ,2 8 7,8 10 1,2 2,2 9,5 9,3 11 1,2 2, ,8 13 1,2 2,8 12,5 12,3 14 1,2 2, ,8 15 1,5 3, ,8 16 1,5 3,2 17,5 17,2 17 1,5 3,2 VBS 175

27 Příchytka ISO Příchytka ISO pro průměr kabelu světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , H1 L H B Příchytky ISO "Standard", vhodné pro ocelové hřebíky 2. Důležité rozměry hřebíkové příchytky ISO D B L H H1 Dvojitá příchytka ISO ,5 4,5 1, , , ,3 20 9, ,5 7, , , /2 pro průměr kabelu 7-11 světle šedá Příchytky k upevnění 2 vedení. 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) PS 0, L1 B H Důležité rozměry dvojité příchytky Blitz-ISO D B L L1 H L Nagel-Fix ,5 pro hřebík Ø x l ,0-3,5 průhledná , Bez hřebíku, k dovybavení ocelovým hřebíkem o průměru 3 a 3,5, k upevňování vedení do spár ve zdi a na zdivo pro 1, resp. 2 vedení NYM 3 x 1,5/2,5 ² nebo 1, resp. 2 vedení NYM 5 x 1,5/2,5 ². pro hřebík Ø x l x 40 průhledná , ,5 x 50 průhledná , ,5 x 60 průhledná , ,5 x 70 průhledná , S předmontovaným pozinkovaným ocelovým hřebíkem o průměru 3 nebo 3,5, k upevňování vedení do spár ve zdi a na zdivo pro 1, resp. 2 vedení NYM 3 x 1,5/2,5 nebo 1, resp. 2 vedení NYM 5 x 1,5/2, VBS

28 pro hřebík Ø x l pro průměr kabelu světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , světle šedá , Příchytka Haft-Clip, k přichycení vedení, je vhodná pro ocelové hřebíky 2 Důležité rozměry Haft-Clipu Ø L B H Příchytka ISO Haft-Clip pro hřebík Ø x l Příchytka Haft-Clip, k přichycení vedení pro průměr kabelu ,4 7,2 7, ,4 7,2 7, ,1 8,3 10, ,1 8,3 10, ,0 10,0 13, ,0 12,0 17, ,0 14,0 21, ,0 15,0 26, x světle šedá , x světle šedá , x světle šedá , x světle šedá , x světle šedá , x světle šedá , x světle šedá , x světle šedá , x světle šedá , x světle šedá , x světle šedá , x 40 13,5-17 světle šedá , Důležité rozměry Haft-Clipu Ø L B H ,5 7,2 7, ,5 7,2 7, ,1 8,3 10, ,1 8,3 10, ,1 8,3 10, ,1 8,3 10, ,1 8,3 10, ,1 8,3 10, ,0 10,0 13, ,0 10,0 13, ,0 10,0 13, ,0 12,0 17,8 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) Příchytka Haft-Clip, k přichycení vedení pro hřebík Ø x l pro průměr kabelu ,0 x čistě bílá , ,0 x čistě bílá , ,0 x čistě bílá , ,0 x čistě bílá , Důležité rozměry Haft-Clipu Ø L B H ,5 7,2 7, ,5 7,2 7, ,1 8,3 10, ,1 8,3 10,1 VBS 177

29 Příchytka ISO Příchytka ISO pro průměr kabelu pro hřebík Ø x l Rozměr Rozměr Rozměr L B H ,0 x 18 9,6 6 6,1 světle šedá , ,0 x 25 9,6 6 6,1 světle šedá , ,0 x 18 10,8 7,1 7,1 světle šedá , ,0 x 25 10,8 7,1 7,1 světle šedá , ,0 x 25 12,5 8 8,1 světle šedá , ,0 x 35 12,5 8 8,1 světle šedá , ,0 x 25 13,7 8 9,4 světle šedá , ,0 x 35 13,7 8 9,4 světle šedá , ,0 x ,6 světle šedá , ,0 x ,6 světle šedá , ,0 x ,6 světle šedá , ,0 x 25 16,1 8 11,6 světle šedá , ,0 x 35 16,1 8 11,6 světle šedá , ,0 x 35 16,1 8 11,6 světle šedá , ,0 x 45 16,1 8 11,6 světle šedá , ,0 x 45 16,1 8 11,6 světle šedá , ,0 x 25 17,7 8 12,7 světle šedá , ,0 x 35 17,7 8 12,7 světle šedá , ,0 x 45 17,7 8 12,7 světle šedá , ,0 x světle šedá , ,0 x světle šedá , ,0 x 35 19,8 9 14,8 světle šedá , ,0 x 45 19,8 9 14,8 světle šedá , ,5 x světle šedá , ,5 x světle šedá , ,5 x světle šedá , ,5 x světle šedá , ,5 x světle šedá , ,5 x světle šedá , ,5 x ,5 světle šedá , ,5 x ,5 světle šedá , Příchytka ISO, krátké provedení pro průměr kabelu pro hřebík Ø x l Rozměr Rozměr Rozměr L B H ,0 x 18 9,6 6 6,1 čistě bílá , ,0 x 25 9,6 6 6,1 čistě bílá , ,0 x 18 10,8 7,1 7,1 čistě bílá , ,0 x 25 10,8 7,1 7,1 čistě bílá , ,0 x 18 12,5 8 8,1 čistě bílá , ,0 x 25 12,5 8 8,1 čistě bílá , ,0 x 35 12,5 8 8,1 čistě bílá , ,0 x 18 13,7 8 9,4 čistě bílá , ,0 x 25 13,7 8 9,4 čistě bílá , ,0 x 35 13,7 8 9,4 čistě bílá , ,0 x ,6 čistě bílá , ,0 x ,6 čistě bílá , ,0 x 20 16,1 8 11,6 čistě bílá , ,0 x 25 16,1 8 11,6 čistě bílá , ,0 x 35 16,1 8 11,6 čistě bílá , ,0 x 25 17,7 8 12,7 čistě bílá , ,0 x 35 17,7 8 12,7 čistě bílá , ,0 x čistě bílá , ,0 x čistě bílá , ,0 x 25 19,8 9 14,8 čistě bílá , ,0 x 35 19,8 9 14,8 čistě bílá , ,5 x čistě bílá , ,5 x čistě bílá , ,5 x čistě bílá , ,5 x čistě bílá , ,5 x čistě bílá , ,5 x ,5 čistě bílá , Příchytka ISO, krátké provedení pro průměr kabelu pro hřebík Ø x l Rozměr Rozměr Rozměr L B H Příchytka ISO, krátké provedení ,0 x 25 13,7 8 9,4 sytě černá , ,0 x ,6 sytě černá , ,0 x 25 16,1 8 11,6 sytě černá , ,0 x 25 17,7 8 12,7 sytě černá , ,0 x 35 19,8 9 14,8 sytě černá , VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 178 VBS

30 Příchytka ISO Kabelový klip Samolepící 01 VBS Katalog 2008 / cs / 25/08/2008 (LLxport_00014) 507 světle šedá PS 1, VBS 179
