1 Obsah Úvod... 3 O tomto průvodci... 3 Další zdroje nápovědy... 4 Co je Edgecam?... 5 Pomocné aplikace... 6 Instalace Edgecam... 7 Licence pro Váš EdgeCam... 7 Spuštění Edgecam bez licenčního klíče... 7 Instalace Edgecam... 8 Nedošlo k automatickému spuštění DVD... 8 Co můžete ještě instalovat?... 9 Příprava Edgecam Přepnutí do Studentského režimu Spuštění Edgecam Registrace Edgecam Edgecam uživatelské prostředí Přizpůsobení uživatelského prostředí Ověření konfiguračních souborů Výukový kurz pro frézování Načtení CAD modelu Výběr Izometrického pohledu Vytvoření polotovaru Krok zpět Zobrazení průsvitného polotovaru

2 Vyhledání útvarů Výběr nástrojové databáze Specifikace materiálu Vytvoření obráběcího postupu Vrtání otvorů Hrubování součásti Zbytkové hrubování součásti Obrobení rovinných oblastí Profilování středového nálitku Profilování venkovní stěny (spodní nálitek) Profilování dutin Simulace obrábění Generování CNC kódu Stručné shrnutí Průvodce tvorbou postprocesoru Spuštění Konstruktéra postprocesorů Otevření šablony Jak pracovat s Konstruktérem postprocesorů Kontrola nastavení Uložení konfigurace Kompilace Použití postprocesoru První kroky s Edgecam

3 Úvod O tomto průvodci V tomto průvodci naleznete příklady, které Vás provedou základy práce s Edgecam a Edgecam Solid obráběče. Seznámíte se s uživatelským rozhraním a koncepcí Edgecam. Průvodce začíná celkovým přehledem informací a základní instalační procedurou. Dále pak pokračuje průpravou Edgecam na ukázkovém příkladě. Získáte tedy základy celého postupu tvorby technologie pro obrábění součásti. Prosím všimněte si: V následujících cvičeních se seznámíte s inteligencí Edgecam, která vás dovede rychle k požadovanému výsledku. Uvidíte, jak Edgecam zrychlí Vaši práci díky mnoha automatickým detailním nastavením. Tak jak se bude Vaše znalost Edgecam postupně zvyšovat, můžete také více používat detailní kontrolu nad vaším obráběním. Tento průvodce Vás uvede do principů práce se softwarem Edgecam, ale není náhradou za školící kurz pod vedením zkušeného instruktora. Pro objednání termínu školení se obraťte na technické oddělení NEXNET, a.s. Při práci s tímto průvodcem je předpokládána Vaše znalost práce s PC a Microsoft Windows. Výhodou je zkušenost s metodikou a terminologií některého CAD/CAM software, ale není to podmínkou. Tento průvodce je určen pro verzi 2010 R2 a vyšší. 3

4 Další zdroje nápovědy Ostatní zdroje pro pomoc při Vaší práci s Edgecam jsou: Grafická nápověda v dialogu nastavení operací nebo On-line nápověda přístupná přímo z dialogů pomocí klávesy F1 Edgecam Odkaz na kompletní nápovědu včetně příkladů a průvodce krok za krokem. Tato cvičení ukazují důležité aspekty práce s Edgecam od náčrtu po výrobu. Lze využít světovou internetovou podporu na Uživatele z České a Slovenské republiky můžou využít obdobné internetové podpory v českém jazyce na stránkách cz. 4 První kroky s Edgecam

5 Co je Edgecam? Edgecam je CAM software (Počítačem podporovaná výroba), umožňující tvorbu obráběcích strategií a generování CNC kódu z CAD modelů. Hlavní kroky při použití Edgecam: CAD CAM SIMULACE GENEROVÁNÍ ATE Model nebo importovaná geometrie Tvorba obráběcí strategie Simulace obrábění Generová ní CNC kódu Použití modulu Edgecam Design pro tvorbu drátové geometrie. Použití modulu Edgecam Technologie. Použití modulu Edgecam Simulátor. Použití příkazu pro generování CNC kódu. Import solid modelu nebo jiné geometrie z hlavních CAD systémů. 5

6 Pomocné aplikace Pro celkovou podporu práce s Edgecam při programování CNC strojů, jsou dodávány různé nástroje a pomůcky. Po instalaci jsou přístupné ze skupiny programů Edgecam (Start Programy Edgecam): Konstruktér postprocesorů - Konfigurace parametrů CNC stroje do nového postprocesoru, který je okamžitě připraven pro generování CNC kódu. Vyberete si řídicí systém a do připravené šablony dosadíte parametry CNC stroje. (Není přístupné ve Studentské verzi.) NC komunikace Nastavení komunikace mezi PC a CNC strojem pro přenos CNC programů přes lokální síť. Editor - Jednoúčelový editor pro jednoduchou editaci, porovnání a formátování CNC programů. Manažer zakázek Nástroj pro správu zakázek. Asistent technologie Automatická kalkulace posuvů a otáček pro nástroje použité v Edegcam. Asistent zakázek Nástroj pro efektivní správu Vaší databáze a jednoduchou přípravu nástrojů před tvorbou technologie. Zásobník nástrojů Databáze nástrojů, správa a editace detailních informací o Vašich nástrojích. Správce zásobníku nástrojů Nástroj pro správu Zásobíků nástrojů umožňující jejich výběr, zálohování, načítání ze zálohy či mazaní. Obslužní rutiny Několik pomůcek, například pro nastavení sdílení souborů v síti. 6 První kroky s Edgecam

7 Instalace Edgecam Licence pro Váš EdgeCam Chcete-li spustit plně funkční verzi EdgeCam a generovat NC kód, je nutné vlastnit licenci softwaru. Existují dva typy licence Edgecam samostatná nebo síťová licence. Licence může být bezklíčová (software) nebo na USB klíči. Další informace naleznete v Instalační příručce. Spuštění Edgecam bez licenčního klíče Pokud nevlastníte licenci, můžete Edgecam spustit ve Studentském režimu. V tomto režimu můžete zkoušet a učit se Edgecam dle tohoto průvodce. Edgecam si můžete nainstalovat například na domácí PC. Tento Studentský režim můžete používat až 999 dnů. Soubory se ukládají v edukačním formátu *.EPF, který neumožňuje generování NC kódu. 7

8 Instalace Edgecam Po vložení DVD Edgecam do mechaniky se objeví tato obrazovka: Klikněte na Instalovat Edgecam a postupujte podle instrukcí na obrazovce. Pro rychlou a snadnou instalaci, která je připravena pro okamžitou práci, zvolte ve všech nabídkách standardní volby. Při volbě typu instalace zvolte Typická. Nedošlo k automatickému spuštění DVD Jestliže po vložení DVD není zobrazena úvodní instalační obrazovka, musíte spustit soubor Setup.exe. Otevřete Průzkumníka ve Windows a přejděte do následujícího adresáře: DVD mechanika\edgecam\setup.exe Například, pokud je vaše DVD mechanika D:, měli byste otevřít: D:\Edegcam\Setup.exe (Všimněte si, že nespouštíte soubor Setup.exe, který je v kořenovém adresáři instalačního DVD.) 8 První kroky s Edgecam

9 Co můžete ještě instalovat? Již máte nainstalován nezbytný software pro následující cvičení. Pro Vaši informaci, jsou zde uvedeny další instalační volby: Instalace Kdy instalovat? Edgecam CAD propojení Jestliže chcete spouštět Edgecam přímo z Vašeho CAD systému: Autodesk Inventor SolidWorks Solid Edge Všimněte si, že Edgecam Part modelář již instaluje propojení s Edgecam automaticky. Edgecam Part Modelář Instalujte, pokud chcete použít účinný nástroj pro tvorbu 3D Solid modelů. 9

10 Příprava Edgecam Přepnutí do Studentského režimu Abyste mohli vyzkoušet vše, co je obsahem tohoto průvodce, bez ohledu na to jakou licenci Edgecam máte, doporučujeme přepnutí Edgecam do Studentského režimu. Jestliže nemáte bezpečnostní klíč, Edgecam spustí tento režim automaticky. (Studentskou verzi lze například použít u vaší domácí instalace k výuce a procvičování) Jestliže je Vaše licence spuštěna, musíte před spuštěním Edgecam: Najít Windows Oblast upozornění (obvykle v pravé dolní části obrazovky, tam kde je zobrazen čas) V této oblasti klikněte pravým tlačítkem myši na ikonu CLS a z otevřené nabídky vyberte volbu Použít studijní verzi Edgecam. Při příštím spuštění bude Edgecam otevřen ve Studijním režimu. Přepnutí zpět do normálního licenčního režimu Je možné, že budete potřebovat přepnout Edgecam zpět do normálního licenčního režimu. V tom případě musíte zavřít Edgecam (použijte tlačítko pro zavření v pravém horním rohu okna Edgecam ) a opakujte předchozí krok. Klikněte na: Použít studijní verzi Edgecam, aby došlo k vypnutí studijní verze. Edgecam bude při příštím spuštění pracovat ve standardním licenčním režimu (pokud vlastníte licenci). 10 První kroky s Edgecam

11 Spuštění Edgecam Klikněte na ikonu Edgecam na pracovní ploše. Alternativně můžete kliknout na tlačítko Start, dále Programy, a zvolit Edgecam ze skupiny Edgecam. Zobrazí se zpráva, která vás upozorní, že spouštíte Edgecam ve Studentském režimu. Po kliknutí na ANO se spustí Edgecam. Registrace Edgecam Při prvním spuštění Edgecam je zobrazena možnost vaší registrace. Doporučujeme, abyste se zde zaregistrovali. Pro registraci Vám bude zpřístupněna on-line technická podpora a FAQ (často kladené dotazy), možnost sledovat hlášené dotazy a stahovat nejnovější verze Edgecam. Tato registrace je anglicky, stejný obsah a možnosti naleznete v sekci uživatelé na české verzi serveru: Po dokončení nebo odmítnutí registrace je Edgecam připraven pro začátek Vaší práce na nové součásti. 11

12 Edgecam uživatelské prostředí Vaše okno Edgecam by mělo být nastaveno pro práci ve cvičení stejně, jako zde: Standardní panel Toolbar Nabídky Stavový řádek Volba pohledu Přepínač oken (Útvary) Okno Pracovní plocha Hlavní panel Ujistěte se, že máte stejné uspořádání Edgecam jako na obrázku. V případě, že jste po instalaci rozložení oken změnili: Klikněte pravým tlačítkem myši na Hlavní panel a v záložce Nastavení vyberte Konfigurační profily, po otevření nabídky vyberte Frézování, pak klikněte na default.config. 12 První kroky s Edgecam

13 Přizpůsobení uživatelského prostředí Pracovní prostředí můžete nastavit, tak jak potřebujete. Například byste mohli chtít při začátcích s Edgecam zobrazit nápovědný text u ikon. 1. Klikněte pravým tlačítkem myši na libovolný panel ikon a z nabídky zvolte Přizpůsobit 2. V tomto dialogu vyberte záložku Panely ikon, přesuňte kurzor dolů a zvolte Základní panel. 13

14 3. Poté klikněte na zatržítko Zobrazovat názvy ikon. Všimněte si, že ikony Základního panelu mají nyní zobrazen název. 4. Nechte toto zatržítko zvolené, nebo jej vypněte podle toho, čemu dáváte přednost a zavřete tento dialog. Ověření konfiguračních souborů Standardní instalace Edgecam je vhodně nastavena pro výuku. Ujistěte se, že používáte správné konfigurační soubory (pro případ, že jste po instalaci změnili konfigurační soubor): 1. V hlavní nabídce Klikněte na Nastavení a zvolte Volba standardů. 2. Pokud není v dialogovém okně Volba standardů v poli Soubor.dft nastaveno mill_mm.dft, klikněte na tlačítko Vyhledat a přejděte v dialogu průzkumníka do adresáře. Instalační adresář\cam\support\mill_mm.dft Tato konfigurace zajistí, že bude použito frézovací prostředí s jednotkami v mm.(konfigurační soubory obsahují mnoho dalších nastavení jako je např. tolerance systému atd.). 3. Jestliže jste museli změnit konfigurační soubor mill_mm.dft, a chcete aby Edgecam automaticky používal tento soubor vždy při startu, klikněte na Nastavení Volba standardů a vyberte Zvolený soubor. (Všimněte si, že nemusíte restartovat Edgecam, po změně konfiguračního souboru je vždy opět zaveden rozpracovaný soubor neboť toto nastavení je součástí uloženého souboru.) 4. Klikněte na OK. 14 První kroky s Edgecam

15 Výukový kurz pro frézování V tomto cvičení se naučíte: Jak otevřít solid model Jak nastavit pohled volba Izometrie a zoom Jak vytvořit polotovar Jak zvolit materiál obrobku Jak použít zpět po chybě Jak vyhledat 'útvary na Solid modelu, který je základem pro obrábění Jak uložit Vaši práci Jak specifikovat nástroj v databázi Jak vytvořit obráběcí postup za použití operací. Jaké operace nabízí Edgecam pro obrábění útvarů, obsah cyklů (pro podrobné nastavení dráhy) a další nezbytné pohyby, např. do výměny atd. Jak simulovat obrábění Jak generovat NC kód pro Váš CNC stroj 15

16 Načtení CAD modelu 1. Na Základním nástrojovém panelu (nebo v nabídce Soubor) klikněte na tlačítko Otevřít. 2. V dialogovém oknu Otevřít, které se zobrazí, přejděte na adresář: Instalační adresář\cam\examples\tutorial\solid Machinist\Parasolid Například: C:\Program Files\Edgecam\Cam\Examples\tutorial\Solid Machinist\ Parasolid 3. V tomto adresáři otevřete soubor:prismatic milling.x_t. Otevřená součást vypadá takto: 16 První kroky s Edgecam

17 Výběr Izometrického pohledu Můžete změnit pohled na součást na Izometrie pro lepší trojrozměrné zobrazení modelu: Klikněte pravým tlačítkem myši na Volba pohledu a z otevřené nabídky vyberte Izometrie. Model je nyní zobrazen takto: Zoom zvětšení a zmenšení pohledu Chcete-li si zvětšit nebo zmenšit zobrazení modelu na obrazovce, umístěte kurzor na pracovní plochu a: Točte kolečkem myši směrem od sebe pro zvětšení zobrazení modelu. Točte kolečkem myši směrem k sobě pro zmenšení zobrazení modelu. 17

18 Vytvoření polotovaru Polotovar představuje tvar materiálu, ze kterého má být vyrobena součást. (Pokud použijete Edgecam Simulátor, bude tento polotovar zobrazen a obroben, stejně tak jako potom na CNC stroji). Pro tvorbu polotovaru: 1. Z nabídky Geometrie zvolte možnost Polotovar/Upínka. 2. V tomto dialogu vyplňte parametry dle obrázku. Nejprve zvolte parametr Autopolotovar. 3. Klikněte na OK pro vytvoření polotovaru. Polotovar je znázorněn profilem, který obepíná model. 18 První kroky s Edgecam

19 Krok zpět Jestliže uděláte chybu, můžete zrušit Váši poslední akci: 1. Na Hlavním panelu klikněte na tlačítko Zpět. Váš právě vytvořený polotovar zmizel? Nyní ho můžete vytvořit znovu, s jinými parametry nastavení. Byl Váš polotovar v pořádku a nechcete měnit jeho parametry? Akci můžete zopakovat: 2. Na Hlavním panelu klikněte na tlačítko Znovu. Váš polotovar je opět vytvořen. Zobrazení průsvitného polotovaru 1. Na panelu Zobrazení (ten je vpravo od Hlavního panelu) klikněte na tlačítko Polotovar - drátový/průsvitný. Zobrazení polotovaru se změní, materiál je nyní průsvitně vystínován. 2. Klikněte na toto tlačítko ještě jednou, zobrazení polotovaru se vrátí zpět (je zobrazen jako drátový ). Zvolte si, jaké zobrazení polotovaru Vám vyhovuje (v tomto kurzu bude dále zobrazen jako drátový). 19

20 Vyhledání útvarů Útvary jsou oblasti na modelu, které jsou vhodné pro obrobení. Pro vyhledání útvarů postupujte takto: 1. V Základním panelu klikněte na volbu Zvolte pracovní rovinu CPL (viz. Obr.). Pokud není CPL nastavena na Půdorys, klikněte na šipku pro rozbalení nabídky a vyberte Půdorys (pokud v Edgecam není zobrazen Základní panel klikněte pravým tlačítkem myši na jakoukoliv ikonu a vyberte Panel ikon- Základní): Pole pro volbu CPL 2. Klikněte na nabídku Modely a vyberte Rozpoznat útvary. 3. Po otevření dialogového okna Rozpoznat útvary nechte v záložce Základní původní nastavení (Ujistěte se, že žádná volba není zvolena. V tomto případě bude Edgecam rozpoznávat útvary pouze v rovině Půdorysné). Záložku Frézování nastavte tak, jak je popsána na obrázku. Pak Klikněte na OK pro rozpoznání útvarů. 20 První kroky s Edgecam

21 4. Všimněte si, že se automaticky zobrazí okno s přehledem útvarů, seřazených ve stromové struktuře. Uložení a otevření Vaší práce Důležité je také ukládat svoji práci tak, abyste o ni náhodně nepřišli: 1. V Základním nástrojovém panelu (nebo v nabídce Soubor) klikněte na Uložit. 2. Jestliže je toto první uložení, otevře se dialogové okno pro zadání místa uložení a jména nového souboru. Vyberte adresář a název souboru dle Vaší volby. Jako jméno souboru můžete například přidat Váš monogram k implicitnímu názvu, který je nabídnut podle původního názvu Solid modelu. Všechna Vaše práce v Edgecam je uložena do *.epf souboru, včetně útvarů a obráběcích instrukcí (tyto budete tvořit v pozdějších cvičeních). Formát souborů *.epf je určen pro studijní účely a má omezení pro práci se souborem (například nemůžete generovat CNC kód). Normální licenční formát Edgecam souborů je *.ppf. Nyní můžete vyzkoušet přerušit cvičení a zavřít Edgecam: 1. Klikněte na tlačítko Zavřít vpravo v horním rohu okna Edgecam (nebo v nabídce Soubor klikněte na Konec). Pro opětovné otevření souboru a pokračování ve cvičeních spusťte znovu Edgecam: 2. Klikněte na nabídku Soubor a vyberte Váš uložený soubor ze seznamu naposled uložených souborů ve spodní části této nabídky (nebo klikněte na nabídku Soubor a Otevřít, vyhledejte Váš soubor v PC a otevřete ho). 21

22 Výběr nástrojové databáze V Edgecam lze volit přednastavené nástroje z Databáze zásobníku nástrojů. Při práci se zásobníkem nástrojů, můžete používat nástroje z různých databází, proto je nyní potřeba zajistit použití správné databáze pro tohoto průvodce, která je jako vzor nainstalována spolu s Edgecam. 1. Klikněte na nabídku Nastavení a vyberte Nastavení Edgecam. 2. V dialogovém oknu Nastavení Edgecam vyberte záložku Nástroje. 3. V poli Databáze by mnělo být: název_počítače\ecsqlexpress\tstore\ecsqlexpress\tutorial\tstore například: jan_novák\ ecsqlexpress\tstore\ecsqlexpress\tutorial\tstore 4. Pokud není vybrán zásobník, klikněte na Upravit pro otevření Správce zásobníku nástrojů. 5. Ve Správci zásobníku nástrojů klikněte na Změnit aktivní zásobník nástrojů 6. Otevře se okno Změnit aktivní zásobník nástrojů, klikněte na Vyhledat 22 První kroky s Edgecam

23 7. Zvolte požadovaný zásobník a klikněte na Potvrdit Jestliže zde není uvedena tato cesta, klikněte na tlačítko Upravit a ve vyhledávacím okně následujte výzev Edgecam pro změnu aktivní databáze nástrojů na tstore. V případě nutnosti změňte také Složku pomocí Vyhledat na: c:\ program files\edgecam\cam\tstore - podle původního instalačního d adresáře Klikněte na OK pro uzavření dialogu. Specifikace materiálu Při použití obráběcích operací, budou automaticky vypočteny vhodné otáčky a posuv. Tyto výpočty jsou založeny na specifikaci obráběného materiálu, který proto musíte určit: 1. Klikněte na nabídku Nastavení a zvolte Materiál. 2. V otevřeném dialogovém oknu zvolte Vyhledat. 23

24 3. V následujícím dialogovém okně zvolte ze záložek norem Všechny. Poté ve spodní části výpisu materiálů najděte položku Mild Steel EN8 a potvrďte pomocí tlačítka Zvolit. 4. Klikněte na OK pro ukončení dialogového okna Materiál. 24 První kroky s Edgecam

25 Vytvoření obráběcího postupu Nyní jsme na začátku tvorby obráběcího postupu: 1. Přepněte Edgecam do výrobního režimu kliknutím na ikonu Přejít do Technologie v pravém horním rohu okna Edgecam. 2. Protože toto je první přepnutí do Výrobního režimu u této součásti, je otevřeno dialogové okno pro zavedení nového obráběcího postupu, ve kterém můžete nadefinovat požadované obráběcí instrukce. Nastavte toto okno tak, jak je ukázáno na obrázku. Jako první nastavte v záložce Profese volbu Frézování a poté správně nastavte Postprocesor na training mill mm.mcp. Volbou Postprocesor, zvolíte stroj, pro který chcete generovat CNC program z obráběcího postupu. Díky tomu, že zvolíte NC stroj nyní, je při tvorbě technologie zabezpečena kontrola slučitelnosti postupu s CNC strojem. 25

26 3. Klikněte na tlačítko OK pro potvrzení a uzavření dialogu. 4. Jestliže se objeví výzva pro zadání více detailů, Klikněte na Zrušit pro akceptování výchozích nastavení. Po přechodu do výrobního režimu si můžete všimnout změny v uživatelském prostředí, které je nyní upraveno pro tvorbu obráběcího postupu. 26 První kroky s Edgecam

27 Vrtání otvorů Nyní si ukážeme postup vrtání otvoru ve středu součásti: 1. V nástrojovém panelu Operace klikněte na ikonu Díry - operace pro frézování. 2. Ve stavovém řádku je nyní výzva Určete body pro operaci. Posuňte kurzor na střed díry nálitku, dokud otvor nezmění barvu. Nyní klikněte levým tlačítkem, otvor opět změní barvu, neboť byl vybrán pro obrábění. 3. Pravým tlačítkem ukončíte výběr bodů pro vrtání. 4. Nyní se otevřelo dialogové okno Obrábění děr. Všechna nastavení jsou automaticky dosazena z modelu, nemusíte nic zadávat kromě Přejížděcí zde zadejte 20 a potvrďte OK. 27

28 5. Edgecam vytvořil obrobení otvoru. V záložce Postup (okno vlevo) rozklikněte symbol +, a poté se zobrazí jednotlivé instrukce obsažené v operaci pro vrtání děr. (Na pracovní ploše Edgecam je nyní zobrazen automaticky vybraný nástroj. Všimněte si, že má stejný průměr jako obráběná díra). 28 První kroky s Edgecam

29 Hrubování součásti Nyní si ukážeme jak vyhrubovat součást: 1. V nástrojovém panelu Operace klikněte na ikonu Operace - Frézovat hrubováním. 2. Ve stavovém řádku je nyní výzva Označte geometrii k obrobení. Posuňte kurzor na součást, až dílec změní barvu a je zobrazeno okno signalizující Těleso. Nyní klikněte levý tlačítkem, dílec opět změní barvu, což znamená, že je vybrán pro obrábění. Pro ukončení výběru geometrie klikněte pravým tlačítkem. 3. Ve stavovém řádku je nyní výzva Určete vymezující hranice pro obrobení. Pokračujte dál kliknutím pravým tlačítkem bez výběru hranice. 29

30 4. Nyní je otevřen dialog Operace frézovat hrubováním. V záložce Základní zadejte parametry dle obrázku nezapomeňte zatrhnout volbu Označit polotovar. Zatím ještě nepotvrzujte volbu OK. (Všimněte si, že jakmile kliknete na libovolný parametr, objeví se ilustrační grafika nápovědy, po najetí kurzoru na obrázek se zobrazí také popis tohoto parametru). 5. V záložce Údaje pro nástroj pomocí volby Vyhledat otevřete Zásobník nástrojů. V této databázi nástrojů nalistujte nástroj 14 mm Endmill - 4 Flute 13A F30M a levým kliknutím jej vyberte ze seznamu. Klikněte na tlačítko Zvolit pro dosazení nástroje a řezných podmínek do operace. 6. Klikněte na záložku Výšky/Hloubky a nastavte úrovně pro Přejížděcí na 5, Odměřovací na 0, Cílová hloubka na 0 a Hloubka záběrů na 2. Klikněte na OK pro uzavření dialogu. 7. Ve stavovém řádku je nyní výzva Označte polotovar. Přesuňte kurzor na geometrii polotovaru (tak jako na obrázku). Čára změní barvu a je zobrazeno okno signalizující výběr Polotovar. Dvojklikem na levém tlačítku vyberete celý obvod polotovaru. Kliknutím na pravé tlačítko ukončíte výběr geometrie polotovaru. 30 První kroky s Edgecam

31 Byla vytvořena hrubovací operace a na součásti můžeme také vidět dráhu nástroje. 8. Nyní je vytvořeno hrubování součásti. Kliknutím na symbol + v záložce Postup (okno vlevo) se nám zobrazí jednotlivé instrukce obsažené v operaci pro hrubování. 31

32 Zbytkové hrubování součásti V předcházející hrubovací operaci byl nástroj příliš velký na to, aby odebral veškerý materiál (například, fréza se nevešla do dutin). Proto nyní využijeme zbytkové hrubování menší frézou pro odebrání zbytků materiálu. Zopakujeme stejný postup jako u předchozí hrubovací operace, ale s malými změnami. Zde je shrnutí postupu, změny jsou označeny *. 1. V nástrojovém panelu Operace klikněte na ikonu Operace - Frézovat hrubováním. 2. Vyberte model. 3. Pokračujte bez výběru hranice. 4. V dialogu Operace frézovat hrubováním, v záložce Základní, parametr Odřezat zbytky - zatrženo *, nastavte Přídavek k ploše na 0.2, parametr Určit polotovar - nezatrženo *. (Ostatní parametry můžete nechat nastaveny tak, jak jsou). 5. Klikněte na záložku Údaje pro nástroj a ze Zásobníku nástrojů vyberte frézu 6 mm Endmill - long series *. (Ostatní parametry můžete nechat nastaveny tak, jak jsou). 6. Klikněte na záložku Výšky/Hloubky a nastavte Přejížděcí na 5, Odměřovací na 0, Cílová hloubka na 0 a Hloubka záběrů na 2. Klikněte na OK pro uzavření dialogu (již nebude následovat výzva pro určení polotovaru). 7. V okně Postup umístěte kurzor na 3 Operace Hrubování, kterou jste právě vytvořili. Všimněte si, že dráha nástroje označené operace je zvýrazněna. 32 První kroky s Edgecam

33 Obrobení rovinných oblastí Nyní použijeme dokončovací nástroj na rovinné oblasti, hrubování v předcházejících operacích bylo s přídavkem 0.2 mm: 1. V nástrojovém panelu Operace klikněte na ikonu Rovinné části. 2. Ve stavovém řádku je nyní výzva Označte geometrii k obrobení. Vyberte celý model a pravým tlačítkem výběr ukončete, stejně tak jako jste vybírali model pro předchozí hrubování. 3. Další výzvu pro určení hranic pro obrobení rovněž ukončete bez výběru pravým tlačítkem myši. 4. Nyní se otevře dialog Operace frézovat rovinné plochy. V záložce Základní nastavte parametry dle obrázku. (Parametr Odstup od strmých 33

34 stěn určuje přídavek na stěnu v hrubovací operaci, tento materiál bude odstraněn v následující operaci Profilování). 5. Klikněte na záložku Údaje pro nástroj a ze Zásobníku nástrojů vyberte frézu 8 mm Endmill - long series, použijte stejný postup jako u hrubování. (Ostatní parametry můžete nechat nastaveny tak, jak jsou). 6. Klikněte na záložku Výšky/Hloubky a zadejte Přejížděcí na 5, Odměřovací na -0.1 a Cílová hloubka na Klikněte na OK pro uzavření dialogu a generování dráhy nástroje. 34 První kroky s Edgecam

35 Profilování středového nálitku Nyní obrobíme načisto horní středový nálitek: 1. V nástrojovém panelu Operace klikněte na ikonu Operace - Frézovat profilováním. 2. Ve stavovém řádku je nyní výzva Označte profily. Pohybujte kurzorem přes horní nálitek tak, dokud se nezobrazí jako. Tento symbol znamená, že byste mněli pro výběr správného útvaru použít klávesu Tabelátoru, v našem případě vyberte 2D nálitek:boss 2D (Na této pozici kurzoru se může nacházet více útvarů). 3. Po výběru útvaru pak další výzvu pro určení hranic pro obrobení ukončete bez výběru pravým tlačítkem myši. 4. Nyní se otevře dialog Operace frézovat profilování. V záložce Základní nastavte parametry dle obrázku. 35

36 5. Klikněte na záložku Údaje pro nástroj a ze Zásobníku nástrojů vyberte frézu o průměru 5 mm SSM-ZX-2 Flute-5. (Ostatní parametry můžete nechat nastaveny tak, jak jsou). 6. Klikněte na záložku Výšky/Hloubky a zadejte Přejížděcí na 5, Odměřovací na 0, Cílová hloubka na 0, Hloubka záběrů na 2 a Výška příčné drsnosti na Klikněte na OK pro uzavření dialogu a generování dráhy nástroje. 8. Grafika nástroje a držáku může někdy bránit v pohledu na dráhu. V nástrojové liště Zobrazení klikněte na symbol u ikony Zobrazení nástroje a vyberte Skrýt nástroj. Akci zopakujte, pokud chcete nástroj opět zobrazit. Nastavte si tuto volbu tak, jak Vám vyhovuje. Pokud je nástroj skrytý, máte volný pohled na součást a novou dráhu nástroje. 36 První kroky s Edgecam

37 Profilování venkovní stěny (spodní nálitek) Nyní obrobíme venkovní obvod součásti. Zopakujeme stejný postup jako u předchozí profilovací operace, ale s malými změnami. Zde je shrnutí postupu, změny jsou označeny *. 1. V nástrojovém panelu Operace klikněte na ikonu Operace - Frézovat profilováním. 2. Jako profil vyberte spodní útvar 2D nálitek:boss 2D *. 3. Pokračujte bez výběru hranice. 4. V dialogu Operace frézovat profilování, v záložce Základní, nastavte: Přídavek k modelu na 0 a Poloměr oblouku na 4. (Ostatní parametry můžete nechat nastaveny tak, jak jsou). 5. Klikněte na záložku Údaje pro nástroj a ze Zásobníku nástrojů vyberte frézu o průměru 5 mm SSM-ZX-2 Flute-5. (Ostatní parametry můžete opět nechat nastaveny tak, jak jsou). 6. Klikněte na záložku Výšky/Hloubky a zadejte Přejížděcí na 5, Odměřovací na 0, Cílová hloubka na 0, Hloubka záběrů na 2 a Výška příčné drsnosti na 0. Klikněte na OK pro uzavření dialogu a generování dráhy nástroje. 7. V okně Postup je nyní zvýrazněna nová operace, pokud na ni přesunete kurzor, vysvítí se i její dráha. 37

38 Profilování dutin Nyní začneme obrábět dutiny. Zopakujeme stejný postup jako u předchozí profilovací operace, ale s malými změnami. Zde je shrnutí postupu, změny jsou označeny *. 1. V nástrojovém panelu Operace klikněte na ikonu Operace - frézovat profilováním. 2. Tentokrát použijeme jinou metodu výběru: Klikněte na záložku okna Útvary a ve stromě útvarů klikněte na 2: 2D dutina, pak stiskněte klávesu Shift a klikněte na 5: 2D dutina. Přesuňte kurzor zpět na pracovní plochu a pravým tlačítkem ukončete výběr. 3. Pokračujte bez výběru hranice. 4. V dialogu Operace - frézovat profilováním, v záložce Základní, nastavte: Přídavek k modelu na 0 a Poloměr oblouku na 4. (Ostatní parametry můžete nechat nastaveny tak, jak jsou). 5. Klikněte na záložku Údaje pro nástroj a ze Zásobníku nástrojů vyberte frézu o průměru 5 mm SSM-ZX-2 Flute-5. (Ostatní parametry můžete nechat nastaveny tak, jak jsou). 6. Klikněte na záložku Výšky/Hloubky a zadejte Přejížděcí na 5, Odměřovací na 0, Cílová hloubka na 0, Hloubka záběrů na 2 a Výška příčné drsnosti na 0. Klikněte na OK pro uzavření dialogu a generování dráhy nástroje. 7. V okně Postup je nyní zvýrazněna nová operace, pokud na ni přesunete kurzor, vysvítí se i její dráha. 38 První kroky s Edgecam

39 Simulace obrábění Nyní máte vytvořeno obrábění součásti, které můžete simulovat. Simulace je spolehlivá vizuální kontrola vašeho obrábění. Můžete například kontrolovat, zda jste nezapomněli obrobit některý útvar, stejně tak jako případné kolize nástroje. Nyní si rychle ukážeme hlavní vlastnosti Edgecam Simulátoru. Ostatní parametry jsou pro zkušené uživatele, budete je tedy používat později. V Hlavní nástrojové liště pod Základním panelem (nebo taky v nabídce Zobrazení) klikněte na Simulace obrábění. Vidíte, že v okně Simulátoru je zobrazen váš neobrobený polotovar: 39

40 Klikněte na toto tlačítko pro spuštění simulace. Vidíte, jak probíhá obrábění vaší součásti z polotovaru. Po dokončení simulace zkontrolujte případné kolize nástrojů, které by byly zobrazeny červeně. V prostředí Edgecam máte nyní možnost korigovat tyto chyby úpravou parametrů obrábění. V našem případě proběhla simulace správně. Při pokračování simulace, můžete ovlivnit její rychlost kliknutím na tlačítko Ovládání rychlosti. V panelu Ovládání rychlosti, který se objeví, lze potáhnout jezdce vlevo či vpravo pro změnu rychlosti simulace. Pro ovládání simulátoru můžete kdykoliv použít tyto tlačítka: Start/Pokračovat Po kroku Pauza Na začátek Na konec 40 První kroky s Edgecam

41 Generování CNC kódu Jakmile jste spokojeni s obrobením součásti, můžete generovat CNC kód: Klikněte na tlačítko Generovat NC kód v Hlavním nástrojovém panelu, pod Základním panelem (nebo taky z nabídky Soubor). Pokud nemáte licenční klíč, je nyní zobrazena zpráva, která říká, že tato volba není k dispozici ve Studentské verzi. Toto je omezení, které Vám umožní procvičovat Edgecam, ale bez generování CNC kódu. Pokud máte licenční klíč, zobrazí se tento dialog Generování CNC kódu. 41

42 Poté co nastavíte Soubor NC kódu a kliknete na OK, bude vygenerován CNC kód. Po generování kódu je otevřena aplikace Editor, ve které je již otevřen nový NC program. 42 První kroky s Edgecam

43 Stručné shrnutí Nyní jste dokončili cvičení v Edgecam. V jeho průběhu jste použili Solid model a vytvořili CNC program pro obrobení modelu součásti. Naučili jste se jak: Otevřít Solid model vytvořený v CAD aplikaci Změnit pohled - vybrat Izometrii a nastavit Zoom Vytvořit polotovar představující výchozí materiál Specifikovat materiál obrobku Najít Útvary na modelu: díry, dutiny a nálitky Uložit Vaši práci Vybrat nástroj ze Zásobníku nástrojů Vytvořit obrobení útvarů použitím operací Použít Simulátor, který poskytuje vizuální kontrolu Vašeho obrábění Generovat CNC kód 43

44 Průvodce tvorbou postprocesoru Postprocesor převádí obráběcí instrukce v Edgecam do CNC programu, který je vytvořen přesně dle požadavků konkrétního CNC stroje. Při tvorbě postprocesoru se proto zohledňují jednotlivé parametry obráběcího stroje. V Edgecam jsou již vytvořeny jednotlivé ukázkové postprocesory: typickým příkladem je fanuc3x.mcp. (Jsou zde taky *.tcp soubory pro soustružení a *.wcp pro drátové řezání). Svůj postprocesor si můžete vytvořit a konfigurovat v aplikaci Konstruktér postprocesorů. Spuštění Konstruktéra postprocesorů Před spuštěním Konstruktéra postprocesorů se musíte přepnout do normálního licenčního režimu (více informací o přepínání mezi režimy naleznete v kapitole Příprava Edgecam). Potom, v běžné instalaci: Klikněte na tlačítko Start, dále Programy Edgecam Konstruktér postprocesorů. 44 První kroky s Edgecam

45 Otevření šablony Šablony obsahují typické konfigurace CNC strojů, které můžete použít jako výchozí stav pro Váš budoucí postprocesor. Vyberte si šablonu, která nejvíce odpovídá specifikaci Vašeho CNC stroje. Po spuštění Konstruktéra postprocesorů se otevře tento dialog. Klikněte na Začít nový dokument a potom na OK. Po chvilce, kdy je zobrazeno hlášení Vyhledávám soubory je otevřen tento dialog. Můžete zvolit typ stroje Soustruh nebo Frézka, v závislosti na typu Vaší výroby (Pro další procvičování jsme zvolili frézku). 45

46 Nyní jsou dostupné další volby (například 2 a 4 osy). Klikněte na všechny položky, které se týkají vašeho stroje. Na obrázku je příklad výběru parametrů pro 3-osou vertikální frézku s řídícím systémem Heidenhain, včetně grafiky stroje (vaše volba není důležitá pro současné procvičování). Poté klikněte na OK. 46 První kroky s Edgecam

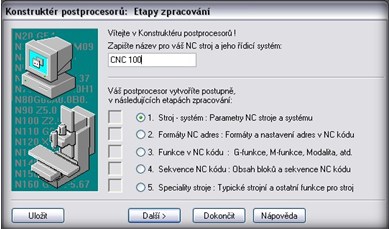

47 Jak pracovat s Konstruktérem postprocesorů Nyní se zobrazí tato obrazovka, která vás provede tvorbou postprocesoru. Na začátku práce tak vidíte možnosti, které můžete postupně nastavit. Použijte tlačítka Další a Zpět pro přechod mezi úrovněmi. Můžete jednoduše postupovat po jednotlivých krocích, aniž cokoliv změníte. Tato obrazovka se objeví pokaždé, když projdete jednotlivýbstupeň. Kliknutím na jiný stupeň průvodce lze na tento přímo přeskočit (například 3: Funkce v NC kódu) a začít zadávání jeho parametrů. Kdykoliv můžete také kliknout na tlačítko Dokončit a přijmout výchozí nastavení. Kontrola nastavení Jakmile projdete průvodce tvorbou postprocesoru, můžete stále ještě provádět změny nastavení. Nyní je zobrazena stromová struktura kde v jednotlivých větvích jsou zahrnuty různé parametry postprocesoru. Po kliknutí na symbol + se větve rozbalí. Dvojklik na hlavní větev otevře dialog pro změnu nastavení. 47

48 Uložení konfigurace Vaše nastavení můžete uložit. Jakmile postprocesor uložíte, lze se k němu později vrátit a provést další změny ve stromové struktuře jednotlivých nastavení, bez nutnosti projít opět celým průvodcem. 1. V nástrojové liště (pod nabídkami), nebo v nabídce Soubor, klikněte na Uložit. 2. Jestliže se jedná o první uložení postprocesoru, otevře se dialog pro uložení *.cgd souboru se zadáním jména a umístění v adresáři dle vaší volby. Kompilace V nástrojové liště (pod nabídkami), nebo v nabídce Soubor, klikněte na Kompilovat. Kompilací se vytvoří soubor postprocesoru, který je okamžitě k dispozici v nabídce Edgecam. Vytvořený postprocesor je při kompilaci automaticky pojmenován po pracovním souboru *.cgd (nebo označen jako Untitled, jestliže jste jej předtím neuložili) s koncovkou, která odpovídá profesi, pro kterou byl postprocesor vytvořen (*.mcp pro frézování, *.tcp pro soustružení a *.wcp pro drátové řezání). 48 První kroky s Edgecam

49 Použití postprocesoru Postprocesor použijete pro specifikaci obráběcího stroje v dialogu při zavedení Obráběcího postupu. Pokud potřebujete použít vytvořenou technologii na jiný CNC stroj, můžete v okně Postup po dvojkliku na název postupu (první instrukce) v otevřeném dialogu v kolonce NC stroj z rozbalené nabídky vybrat jiný CNC stoj. Vytvořené instrukce budou zkontrolovány a můžete generovat nový CNC kód. Toto jste již dělali v průvodci frézováním. 49
