1 Te c h n i c ké li s t y 5/2009 1/2015 schody Půdní skládací schody CLICK FIX CLICK FIX CLICK FIX CLICK FIX CLICK FIX EXTRA+ F30 36 Mini dvoudílné

2 Kompletní schody U= 0.99 Novinka GOLD Unikátní patentovaná technologie s využitím prvků Click Fix systému Rychlá a snadná montáž a navíc bez nářadí 36 mm silný poklop vyrobený výhradně z izolačního materiálu, který snižuje te - pelné ztráty až do výše 70% ve srovnání s tradičními konstrukcemi půdních schodů 22,5 kilo, celková váha je nižší až o 25% ve srovnání s tradičními konstrukcemi půdních schodů. Žádný komponent neváží více jak 10 kg. 3-dílné skládací schody - nevyžadují žádný prostor pro uložení žebříku v prostoru půdy Vzduchotěsnost: třída 4 zajistí optimální utěsnění a snižuje průvanové proudění. Testováno v IFT Rosenheim podle EN Vyvážený a odolný pružinový systém poskytuje plynulé a lehké ovládání Estetická úprava, bílý poklop z obou stran a schránka Protiskluzové nášlapy, plastové koncovky k žebříku a kovové madlo zvyšují celkovou bezpečnost Schované závěsy u poklopu usnadňují malování, lakování nebo obložení samotného poklopu Speciálně vyvinutý výškově nastavitelný systém umožní přesně sladit s výškou stropu Testováno a vyráběno podle EN testováno zatížení 265 kg - maximální pracovní zatížení 150 kg click FIX 36 gold Technické údaje

3 GOLD Nový montážní systém Click FIX Mnohem účinější teplená izolace Snížená váha Schránka Materiál: smrk Síla: 18 mm Výška: 115 mm Poklop 36 mm silná sendvičová konstrukce 2x3 mm bílá HDF 30 mm polystyren- Koeficient součinitele prostupu: 0,99 W/m²K - testovány kompletní schody (element) Žebřík Šířka: 400 mm Vzdálenost mezi nášlapy: 250 mm Rozměry nášlapů Šířka: 28 mm Hloubka: 82 mm Materiál: smrk Rozměry bočnic Síla: 21 mm Hloubka: 84 mm Materiál: smrk Průvzdušnost Odpovídá EN třída 4 EN Testováno a vyráběno podle EN Vybavení Plastové koncovky - jako standard Kovové madlo - na objednávku Plastové krycí lišty - na objednávku Model Velikost otvoru Velikost schránky F G mm mm mm mm x x x x x x 676 A B C H Nášlapy Žebřík mm mm mm

4 mini Kompletní schody U= 0.99 GOLD mini Unikátní patentovaná technologie s využitím prvků ClickFix systému Rychlá a snadná montáž a navíc bez nářadí 36 mm silný poklop vyrobený výhradně z izolačního materiálu, který snižuje tepelné ztráty až do výše 70% ve srovnání s tradičními konstrukcemi půdních schodů 22,5 kg, celková váha je nižší až o 25% ve srovnání s tradičními konstrukcemi půdních schodů. Žádný komponent neváží více jak 10 kg. 4-dílné skládací schody-nevyžadují žádný prostor pro uložení žebříku v prostoru půdy Vzduchotěsnost: třída 4 zajistí optimální utěsnění a snižuje průvanové proudění. Testováno v IFT Rosenheim podle EN Vyvážený a odolný pružinový systém poskytuje plynulé a lehké ovládání Estetická úprava, bílý poklop z obou stran a schránka Protiskluzové nášlapy, plastové koncovky k žebříku a kovové madlo zvyšují celkovou bezpečnost Schované závěsy u poklopu usnadňují malování, lakování nebo obložení samotného poklopu Speciálně vyvinutý výškově nastavitelný systém umožní přesně sladit s výškou stropu Testováno a vyráběno podle EN testováno zatížení 265 kg -maximální pracovní zatížení 150 kg. click FIX 36 Gold mini Technické údaje

5 GOLD mini Nový montážní systém Click FIX Mnohem účinější teplená izolace Snížená váha Schránka D E Materiál: smrk Síla: 18 mm Výška: 115 mm Poklop F G Pos. 2 Pos mm silná sendvičová konstrukce 2x3 mm bílá HDF 30 mm polystyren- Koeficient součinitele prostupu: 0,99 W/m²K - testovány kompletní schody (element) Žebřík Šířka: 400 mm Vzdálenost mezi nášlapy: 250 mm Rozměry nášlapů H Šířka: 17,5 mm Hloubka: 54 mm Materiál: buk Rozměry bočnic Síla: 21 mm Hloubka: 69 mm Materiál: borovice Průvzdušnost Odpovídá EN třída 4 A C EN Testováno a vyráběno podle EN Vybavení Plastové koncovky - jako standard Kovové madlo - na objednávku Plastové krycí lišty - na objednávku B Model D E F G Nášlapy Žebřík mm mm mm mm x x x x _M / Rev Pos A B C H mm mm mm

6 Kompletní schody U= 0.64 Novinka Unikátní patentovaná technologie s využitím prvků Click Fix systému Rychlá a snadná montáž a navíc bez nářadí 56 mm silný poklop vyrobený výhradně z izolačního materiálu, který snižuje te - pelné ztráty až do výše 70% ve srovnání s tradičními konstrukcemi půdních schodů 23 kg, celková váha je nižší až o 25% ve srovnání s tradičními konstrukcemi půdních schodů. Žádný komponent neváží více jak 11 kg. 3-dílné skládací schody-nevyžadují žádný prostor pro uložení žebříku v prostoru půdy Vzduchotěsnost: třída 4 zajistí optimální utěsnění a snižuje průvanové proudění. Testováno v IFT Rosenheim podle EN Vyvážený a odolný pružinový systém poskytuje plynulé a lehké ovládání Estetická úprava, bílý poklop z obou stran a schránka Protiskluzové nášlapy, plastové koncovky k žebříku a kovové madlo zvyšují celkovou bezpečnost Schované závěsy u poklopu usnadňují malování, lakování nebo obložení samotného poklopu Speciálně vyvinutý výškově nastavitelný systém umožní přesně sladit s výškou stropu Testováno a vyráběno podle EN testováno zatížení 265 kg, maximální pracovní zatížení 150 kg. click FIX 56 silver Technické údaje

7 Nový montážní systém Click FIX Mnohem účinější teplená izolace Snížená váha Schránka Materiál: smrk Síla: 18 mm Výška: 140 mm Poklop 56 mm silná sendvičová konstrukce 2x3 mm bílá HDF 50 mm polystyren- Koeficient součinitele prostupu: 0,64 W/m²K - testovány kompletní schody (element) Žebřík Šířka: 400 mm Vzdálenost mezi nášlapy: 250 mm Rozměry nášlapů Šířka: 17,5 mm Hloubka: 54 mm Materiál: buk Rozměry bočnic Síla: 21 mm Hloubka: 69 mm Materiál: borovice Průvzdušnost Odpovídá EN třída 4 EN Testováno a vyráběno podle EN Vybavení Plastové koncovky - jako standard Plastové krycí lišty - jako standard Kovové madlo - na objednávku Model Velikost otvoru Velikost schránky F G mm mm mm mm x x x x A B C H Nášlapy Žebřík mm mm mm

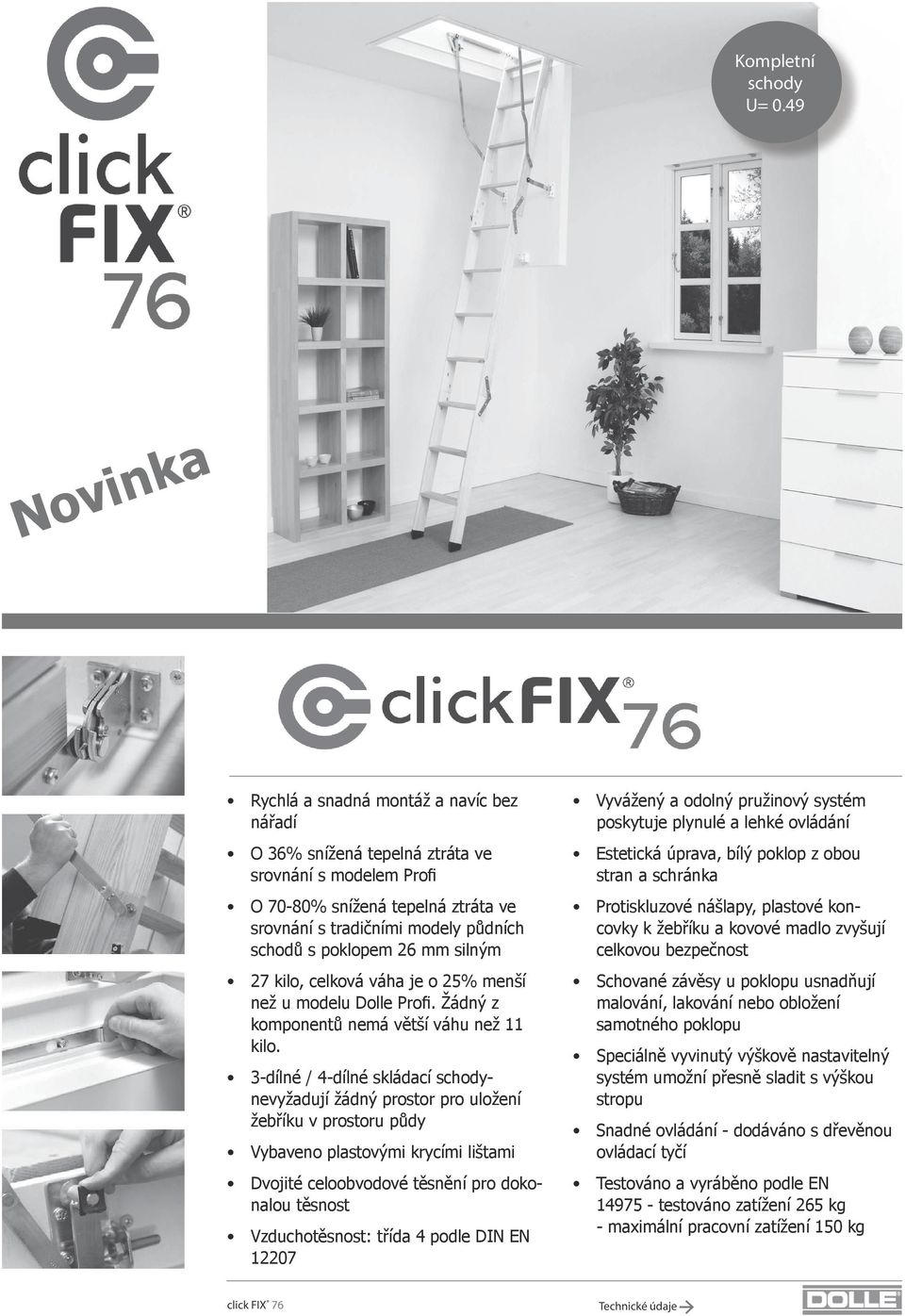

8 Kompletní schody U= 0.49 Novinka Rychlá a snadná montáž a navíc bez nářadí O 36% snížená tepelná ztráta ve srovnání s modelem Profi O 70-80% snížená tepelná ztráta ve srovnání s tradičními modely půdních schodů s poklopem 26 mm silným 27 kilo, celková váha je o 25% menší než u modelu Dolle Profi. Žádný z komponentů nemá větší váhu než 11 kilo. 3-dílné / 4-dílné skládací schodynevyžadují žádný prostor pro uložení žebříku v prostoru půdy Vybaveno plastovými krycími lištami Dvojité celoobvodové těsnění pro dokonalou těsnost Vzduchotěsnost: třída 4 podle DIN EN Vyvážený a odolný pružinový systém poskytuje plynulé a lehké ovládání Estetická úprava, bílý poklop z obou stran a schránka Protiskluzové nášlapy, plastové koncovky k žebříku a kovové madlo zvyšují celkovou bezpečnost Schované závěsy u poklopu usnadňují malování, lakování nebo obložení samotného poklopu Speciálně vyvinutý výškově nastavitelný systém umožní přesně sladit s výškou stropu Snadné ovládání - dodáváno s dřevěnou ovládací tyčí Testováno a vyráběno podle EN testováno zatížení 265 kg - maximální pracovní zatížení 150 kg click FIX 76 Technické údaje

9 Nový montážní systém click FIX Mnohem účinější teplená izolace Snížená váha Schránka Materiál: laminovaný smrk Síla: 18 mm Výška: 190 mm Poklop 76 mm silná sendvičová konstrukce Poklop 76 mm silná sendvičová konstrukce 2x3 mm bílá HDF 70 mm polystyren Koeficient součinitele prostupu: 0,49 W/m ²K - testovány kompletní schody (element) Žebřík Šířka: 400 mm Vzdálenost mezi nášlapy: 250 mm Rozměry nášlapů Šířka: 17,5 mm Hloubka: 69 mm Materiál: buk Rozměry bočnic Síla: 21 mm Hloubka: 84 mm Materiál: borovice Průvzdušnost Odpovídá EN třída 4 EN Testováno a vyráběno podle EN Vybavení Kovové madlo - jako standard Plastové koncovky - jako standard Plastové krycí lišty - jako standard Velikost otvoru: 110 x 60/70 cm Pos. A B C H Nášlapy Žebřík mm mm mm Velikost otvoru: 120/130/140 x 60/70 cm Pos. A B C H Nášlapy Žebřík mm mm mm Velikost otvoru: 140 x 70 cm Pos. A B C H Nášlapy Žebřík mm mm mm max max

10 Unique patented click FIX technology Sturdy spring counter balancing system for smooth and effortless operation. Quick and easy mounting without tools. Nice finish with white-faced trapdoor and Reduces heat loss by 36% compared to primed casing. Profi. Non-slip treads and plastic feet for extra Reduces heat loss by 70-80% compared to security. traditionel 26 mm trapdoors/loftladders Hidden trapdoor hinges make it easy to 27 kilo, weight reduced by 25% compared paint, varnish or clad the trapdoor. with Dolle Profi. No component weighs more than 11 kilo. Specially developed height adjustment system for fine tuning floor-to-ceiling 2-section, 3-section or 4-section folding height. attic ladder - requires no headroom or storage space in the loft. Easy operation delivered with push/pull rod made of wood. GOLD NEW NEW Novinka GOLD 2-dílné 2-section NEW Unique patented click FIX Unikátní technologie Clickfix technology je registrována Quick v patentím and easy úřadu mounting without tools. Reduces heat loss by 36% compared to Rychlá Profi. a snadná montáž a navíc bez nářadí. Reduces heat loss by 70-80% compared to O 36% traditionel snížená 26 tepelná mm trapdoors/loftladders ztráta ve srovnání 27 kilo, s modelem weight reduced Profi. by 25% compared with Dolle Profi. No component weighs O 70-80% snížená tepelná ztráta ve more than 11 kilo. srovnání s tradičními modely půdních 2-section, 3-section or 4-section folding schodů s poklopem 26 mm silným attic ladder - requires no headroom or 27 kg, storage celková space váha in the je loft. o 25% menší než u Supplied modelu with Dolle plastic Profi. architraves Žádný for z extra komponentů finish. nemá větší váhu než 11 kilo. Double draft extruder to ensure optimum tightness. 2-dílné skládací schody - nevyžadují Air sealing: Profi. Class 4 tested at IFT Rosenheim žádný prostor pro uložení žebříku v according to EN prostoru půdy. Unique patented click FIX technology Quick and easy mounting without tools. Reduces heat loss by 36% compared to Vybaveno plastovými krycími lištami. Dvojité celoobvodové těsnění pro dokonalou těsnost. Vzduchotěsnost: třída 4 podle DIN EN more than 11 kilo. Sturdy spring counter balancing system for Vyvážený smooth and a effortless odolný pružinový operation. systém poskytuje plynulé a lehké ovládání. Nice finish with white-faced trapdoor and primed Estetická casing. úprava, bílý poklop z obou Non-slip stran treads a schránka. and plastic feet for extra security. Protiskluzové nášlapy, plastové koncovky trapdoor k žebříku hinges a make kovové it easy madlo to zvyšují Hidden paint, varnish or clad the trapdoor. celkovou bezpečnost. Specially developed height adjustment system Schované for fine závěsy tuning floor-to-ceiling u poklopu usnadňují height. malování, lakování nebo obložení Easy samotného operation poklopu. delivered with push/pull rod made of wood. Speciálně vyvinutý výškově nastavitelný Tested systém according umožní to EN přesně 14975: sladit - test load s výškou 265 stropu. kg, - max working load 150 kg. Snadné ovládání - dodáváno s dřevěnou ovládací tyčí. Technical data Reduces heat loss by 70-80% compared to traditionel 26 mm trapdoors/loftladders Testováno podle DIN EN 14975: - zátěžový test 265 kg - max pracovní zatížení 150 kg. 27 kilo, weight reduced by 25% compared with Dolle Profi. No component weighs 2-section, 3-section or 4-section folding Technické údaje attic ladder - requires no headroom or storage space in the loft. 2-section 2-se Sturdy spring coun for smooth and eff Nice finish with wh primed casing. Non-slip treads and security. Hidden trapdoor hi paint, varnish or cla Specially develope system for fine tun height. Easy operation de

11 GOLD 2-dílné 2-section J J G G F J F G NEW Unique patented click FIX technology Sturdy spring counter balancing system for smooth and effortless operation. Quick and easy mounting without tools. Nový montážní systém Click FIX Nice finish with white-faced trapdoor and Reduces heat loss by 36% compared to primed casing. Mnohem účinější tepelná izolace Profi. Non-slip treads D Snížená and plastic feet váha for extra Reduces heat loss by 70-80% compared to security. traditionel 26 mm trapdoors/loftladders E Hidden trapdoor hinges make it easy to 27 kilo, weight reduced by 25% compared paint, varnish or clad the trapdoor. Schránka with Dolle Profi. No component weighs more than 11 kilo. D Specially developed height adjustment Materiál: plošná deska system for fine tuning floor-to-ceiling 2-section, 3-section E or 4-section folding Síla: 18 mm height. attic ladder - requires no headroom or Výška: 190 mm storage space in the loft. Easy C operation delivered with push/pull Poklop Supplied D rod made of wood. with plastic architraves for extra finish. Tested according to EN 14975: - test load 76 mm silná sendvičová konstrukce: E C - 2 x 3 mm bílá HDF F 265 kg, - max working load 150 kg. Double draft extruder to ensure optimum - 70 mm polystyren tightness. Koeficient součinitele prostupu: Air sealing: Class 4 tested at IFT Rosenheim 0,49 W/m2K, according to EN Testovány kompletní schody Technical data C (element) Žebřík A A A H H H Unique patented click FIX technology Quick and easy mounting without tools. Reduces heat loss by 36% compared to Profi. Reduces heat loss by 70-80% compared to traditionel 26 mm trapdoors/loftladders 27 kilo, weight reduced by 25% compared with Dolle Profi. No component weighs more than 11 kilo. 2-section, 3-section or 4-section folding attic ladder - requires no headroom or storage space in the loft. Supplied with plastic architraves for extra finish. Double draft extruder to ensure optimum tightness. 2-section Šířka: 400 mm Vzdálenost mezi nášlapy: 250 mm Tread dimensions K Síla: 17,5 mm Sturdy spring counter Depth: balancing K system 69 mm for smooth and effortless Materiál: operation. buk Nice finish with white-faced Rozměry trapdoor nášlapůand primed casing. K Síla: 21 mm Non-slip treads and plastic Depth: feet for 84 extra mm security. Materiál: borovice Hidden trapdoor hinges Průvzdušnost make it easy to paint, varnish or clad the trapdoor. Odpovídá EN třída 4 Specially developed height adjustment system for fine tuning EN floor-to-ceiling height. Testováno a vyráběno podle Easy operation delivered EN with push/pull rod made of wood. Vybavení Tested according to EN 14975: - test load 265 kg, - max working Kovové load 150 madlo kg. - jako standard Plastové koncovky - jako standard Plastové krycí lišty - jako standard Air sealing: Class 4 tested at IFT Rosenheim according B to EN Technical data B B 15720_M / Rev Velikost otvoru: 120 x 60, 120/130/140 x 70 cm Nášlapy Žebřík A B C K H mm mm mm mm _M / Rev _M / Rev

12 Půdní skládací schody Mlynářské schody Modulové schody Еxtra + Dřevěné půdní skládací schody Točité schody Venkovní schody The safe way up!.. 3 dílné skládací půdní schody -nevyžadují žádný prostor pro uložení skládací části v prostoru půdy Dorazové těsnění ve schránce proti průvanu poklop s 50 mm izolací zabraňující tepelným ztrátám Vyvážený odolný pružinový systém pro snadné a lehké ovládání Vzduchotěsnost: třída 4 podle DIN EN Estetická úprava, poklop v bílé barvě Protiskluzové nášlapy pro vyšší bezpečnost Schované závěsy u poklopu usnadňují malování, lakování nebo obložení poklopu Speciálně vyvinutý výškově nastavitelný systém protikusu k zámku (± 2mm) umožňuje pozdější vyladění zavírání 6 standardních velikostí. Na objednávku možno dodat provedení až do 332 cm, individuální zhotovení schránky - délka, šířka a nově i výška až do 80 cm Schránka a poklop s dorazovým profilem k dosažení těsného uzavření Snadné ovládání - dodáváno s dřevěnou ovládací tyčí Schody jsou sestavené a umožňují snadnou a rychlou montáž Testováno podle DIN EN 4570: - zátěžový test 265 kg max pracovní zatížení 150 kg

13 Extra + Technické údaje Číslo modelu Velikost schránky (E) Velikost stavebního otvoru (D) Výška od podlahy do stropu (max) (A) Schránka výška (F) Počet nášlapů ,5 x 57,6 112 x cm 19 cm ,5 x 67,6 112 x cm 19 cm ,5 x 57,6 120x cm 19 cm ,5 x 67,6 120x cm 19 cm ,5 x 67,6 130x cm 19 cm 12 Speciální rozměry: Šířka schránky min.: 47,6 cm, max. 97,6 cm, Délka schránky: 109,5 cm, max. 157,5 cm. Šířka a délka schránky = max. 240 cm. Pro výšku podlaha - strop přes 285 cm, je nutná délka schránky min. 137,5 cm. Extra + H Schránka Materiál: laťovka Síla: 18 mm Výška: 190 mm Výška na zakázku: mm (pro vyšší schránky se počita se vsazením nášlapu/nášlapů v prostoru schránky) Spodní okraj drážky má vykrojený profil vybavený dorazovým těsněním, což zajišťuje vzduchotěsné uzavření. Poklop Materiál: 50 mm silný smrkový rám, 50 mm izolace a bílé masonitové desky na obou stranách Síla: 56 mm Izolace: 50 mm polystyrén Součinitel tepelného prostupu: 0,90 W/m 2 K Žebřík Nášlapy: buk Bočnice: borovice Šířka: 400 mm Vzdálenost mezi nášlapy: 250 mm Rozměry nášlapů Síla: 18 mm Hloubka: 69 mm A C Rozměry bočnic Síla: 21 mm Hloubka: 69 mm Velikost otvoru 112x60/70 cm H A B C Nášlapy Žebřík mm mm mm Všechny nášlapy mají protiskluzový povrch a nášlapy s bočnicemi mají spoj vlaštovčí ocas Vybavení Plastové koncovky Bílé plastové krycí lišty B Velikost otvoru 120x60, 120/130/140 x 70 cm H A B C Nášlapy Žebřík mm mm mm Doplňková výbava na objednávku Kovové madlo Horní ochranné zábradlí 33326_M / Rev

14 Půdní skládací schody Mlynářské schody Modulové schody F 30 Protipožární skládací půdní schody s požární odolností z obou stran Točité schody Venkovní schody The safe way up!.. 3 dílné skládací půdní schody - nevyžadují žádný prostor pro uložení skládací části v prostoru půdy Testovány podle: DIN : Vybaveny krycími lištami Dorazové těsnění ve schránce proti průvanu a odolné proti požáru poklop s 50 mm izolací Rockwool a 6 mm HDF Vzduchotěsnost: třída 4 podle DIN EN standardní velikosti. Podlaha - strop, výška až do 336 cm na objednávku Vyvážený odolný pružinový systém pro snadné a lehké ovládání Estetická úprava, poklop v bílé barvě Protiskluzové nášlapy pro vyšší bezpečnost Schované závěsy u poklopu usnadňují malování, lakování nebo obložení poklopu Schránka a poklop s dorazovým profilem k dosažení těsného uzavření Snadné ovládání - dodáváno s dřevěnou ovládací tyčí Schody jsou sestavené a umožňují snadnou a rychlou montáž Uzamykatelný poklop zámkem se západkou Testováno podle DIN EN 4570: zatěžový test 265 kg max. pracovní zatížení 150 kg Zámek v poklopu s 1-bodovým uzamykáním
