Armatury a systémy Premium Termostatické hlavice

Transkript

1 Systém øízení jakosti Oventrop je certifikován podle DIN-EN-ISO Armatury a systémy Premium Termostatické hlavice Datový list unkce: Termostatické hlavice Oventrop jsou proporcionální regulátory pracující bez pomocné energie. Regulují prostorovou teplotu zmìnou prùtoku topné vody. Termostatické hlavice Oventrop odpovídají požadavkùm vyhlášky o úspoøe energieenev a umožòují dimenzování termostatických ventilù topných tìles s regulaèním proporcionálním rozmezím 1 resp. 2 Kelviny (kv-hodnoty viz datový list termostatických ventilù). Popis: Oventrop Uni XH s kapalinovým èidlem, závitovým pøipojením M 30 x 1,5, rozsah požadovaných hodnot možno omezit nebo blokovat pomocí omezovacích prvkù, oznaèení nastavení Memo-kotouèem, pomùcka nastavení pro zrakovì bez nastavení nulové polohy délka kapiláry 2 m délka kapiláry 5 m bez nastavení nulové polohy délka kapiláry 2 m Oventrop Uni XHT s kapalinovým èidlem, závitovým pøipojením M 30 x 1,5, rozsah požadovaných hodnot možno omezit nebo blokovat pomocí omezovacích prvkù, oznaèení nastavení Memo-kotouèem, pomùcka nastavení pro zrakovì postižené, rozsah požad. hodnot 7-28 C, max. teplota topného média: 90 C. Provedení: transparentní, Oventrop Uni XHZ s kapalinovým èidlem, závitovým pøipojením M 30 x 1,5, rozsah nastavení možno omezit nebo blokovat pomocí omezovacích prvkù, oznaèení nastavení Memo-kotouèem, pomùcka nastavení pro zrakovì postižené, s konektorovým pøipojením (konektor Æ 3,5 mm) pro napájeè, èasovì øízené snížení požadované hodnoty je možné pomocí pøipojení hodin s èasovým spínaèem, výr. è a konektorový napájeè, výr.è Rozsah požad. hodnot: C, v provozu se sníženou teplotou cca 6-24 C. bez nastavení nulové polohy Oventrop Uni XHB, model pro veøejné prostory, s kapalinovým èidlem, závitové pøipojení M 30 x 1,5, rozsah požad. hodnot možno omezit nebo blokovat pomocí omezovacích prvkù na spodní stranì, s integrovanou pojistkou proti odcizení, montáž a demontáž možná jen speciálním nástrojem a s vyšší pevností v ohybu. Rozsah požadovaných hodnot: 7-28 C bez nastavení nulové polohy Oventrop Uni LH s kapalinovým èidlem, závitovým pøipojením M 30 x 1,5, rozsah požad. hodnot možno omezit nebo blokovat pomocí omezovacích prvkù, oznaèení bez nastavení nulové polohy Provedení: antracit, s dekoraèním kroužkem Provedení: zlatá, s dekoraèním kroužkem Provedení: chromovaná, s dekoraèním kroužkem Uni XH Uni XH s oddìleným èidlem Uni XHB Uni LH 2006 Oventrop 1.3-1

2 Stejné parametry, ale s oddìleným èidlem délka kapiláry 0,6 m délka kapiláry 2 m délka kapiláry 5 m délka kapiláry 10 m bez nastavení nulové polohy délka kapiláry 2 m Provedení: antracit, s dekoraèním kroužkem délka kapiláry 2 m Oventrop Uni LH s kapalinovým èidlem pro plavecké bazény a lékaøská lázeòská zaøízení, závitové pøipojení M 30 x 1,5, rozsah požad. hodnot možno omezit nebo blokovat pomocí omezovacích prvkù, oznaèení nastavení Memo-kotouèem, pomùcka nastavení pro zrakovì postižené, rozsah požad. hodnot 8-38 C bez nastavení nulové polohy délka kapiláry 2 m Uni LH s oddìleným èidlem Oventrop s dálkovým ovládáním Uni LH závitové pøipojení M 30 x 1,5, rozsah požad. hodnot 7-28 C délka kapiláry 2 m délka kapiláry 5 m délka kapiláry 10 m s dálkovým ovládáním Uni LH stejné parametry, ale s pøídavným oddìleným èidlem délka kapiláry 2 m délka kapiláry 5 m Oventrop Uni LHB, model pro veøejné prostory, s kapalinovým èidlem, závitové pøipojení M 30 x 1,5, nastavení požadovaných hodnot možné pouze speciálním nástrojem, s integrovanou pojistkou proti odcizení a se zvýšenou pevností v ohybu, rozsah požadovaných hodnot: 7-28 C. bez nastavení nulové polohy Uni LHB Oventrop Uni SH s kapalinovým èidlem, závitové pøipojení M 30 x 1,5, rozsah požadovaných hodnot 7-28 C, hmatatelné pomùcky pro nastavení. Provedení: bílá/chromovaná, Uni SH Oventrop Uni CH s kapalinovým èidlem a posuvným kroužkem pro zakrytí matice, závitové pøipojení M 30 x 1,5, Design, rozsah požadovaných hodnot 7-28 C. bez nastavení nulové polohy bez nastavení nulové polohy délka kapiláry 2 m Uni CH Oventrop Uni DH s èidlem z pevné látky, závitové pøipojení M 30 x 1,5, rozsah požad. hodnot 7-28 C Provedení: chromovaná, s dekoraèním kroužkem bez nastavení nulové polohy délka kapiláry 2 m Uni DH Oventrop

3 Oventrop Uni XD s kapalinovým èidlem, svìrné pøipojení, rozsah požadovaných hodnot lze omezit nebo blokovat omezovacími prvky, pomùcka nastavení pro zrakovì postižené, oznaèení nastavení Memo-kotouèem, rozsah požadovaných hodnot 7-28 C bez nastavení nulové polohy délka kapiláry 2 m Oventrop Uni XDZ s kapalinovým èidlem, svìrné pøipojení, rozsah požadovaných hodnot lze omezit nebo blokovat omezovacími prvky, pomùcka nastavení pro zrakovì postižené, oznaèení jednoho nastavení Memokotouèem, s konektorovým pøipojením (konektor Æ 3,5 mm) pro konektorový napájeè, èasovì øízený pokles požad. hodnoty pomocí pøipojení hodin s èasovým spínaèem výr. è a sí ového napájeèe výr. è , rozsah požad. hodnot C, pøi provozu se sníženou požad. hodnotou cca 6-24 C. bez nastavení nulové polohy Uni XD Oventrop Uni LD s kapalinovým èidlem, svìrné pøipojení, rozsah požadovaných hodnot lze omezit nebo blokovat omezovacími prvky, pomùcka nastavení pro zrakovì postižené, oznaèení nastavení Memo-kotouèem, rozsah požadovaných hodnot 7-28 C bez nastavení nulové polohy Provedení: antracit, s dekoraèním kroužkem, Provedení: pozlacené, s dekoraèním kroužkem, Provedení: chromovaná, s dekoraèním kroužkem, délka kapiláry 2 m Uni LD Uni LD s oddìleným èidlem stejné parametry, ale s dálkovým ovládáním bez dekoraèního kroužku délka kapiláry 2 m Oventrop Uni CD s kapalinovým èidlem a s posuvným dekoraèním kroužkem k zakrytí matice, pøipojení svìrné pøipojení, Design, rozsah požadovaných hodnot 7-28 C. bez nastavení nulové polohy bez nastavení nulové polohy délka kapiláry 2 m s dálkovým ovládáním Uni LD Uni CD 2006 Oventrop 1.3-3

4 Termostatické hlavice M 30 x 1,0 Oventrop Uni L s kapalinovým èidlem, závitovým pøipojením M 30 x 1,0, rozsah požadovaných hodnot lze omezit nebo blokovat omezovacími prvky, oznaèení postižené, rozsah požadovaných hodnot 7-28 C Kapilára, délka 2 m Termostatické hlavice Uni L Oventrop Uni D s èidlem z pevné látky, závitové pøipojení M 30 x 1,0, rozsah požad. hodnot 7-28 C Termostatické hlavice Uni L s oddìleným èidlem Termostatické hlavice Uni D Oventrop

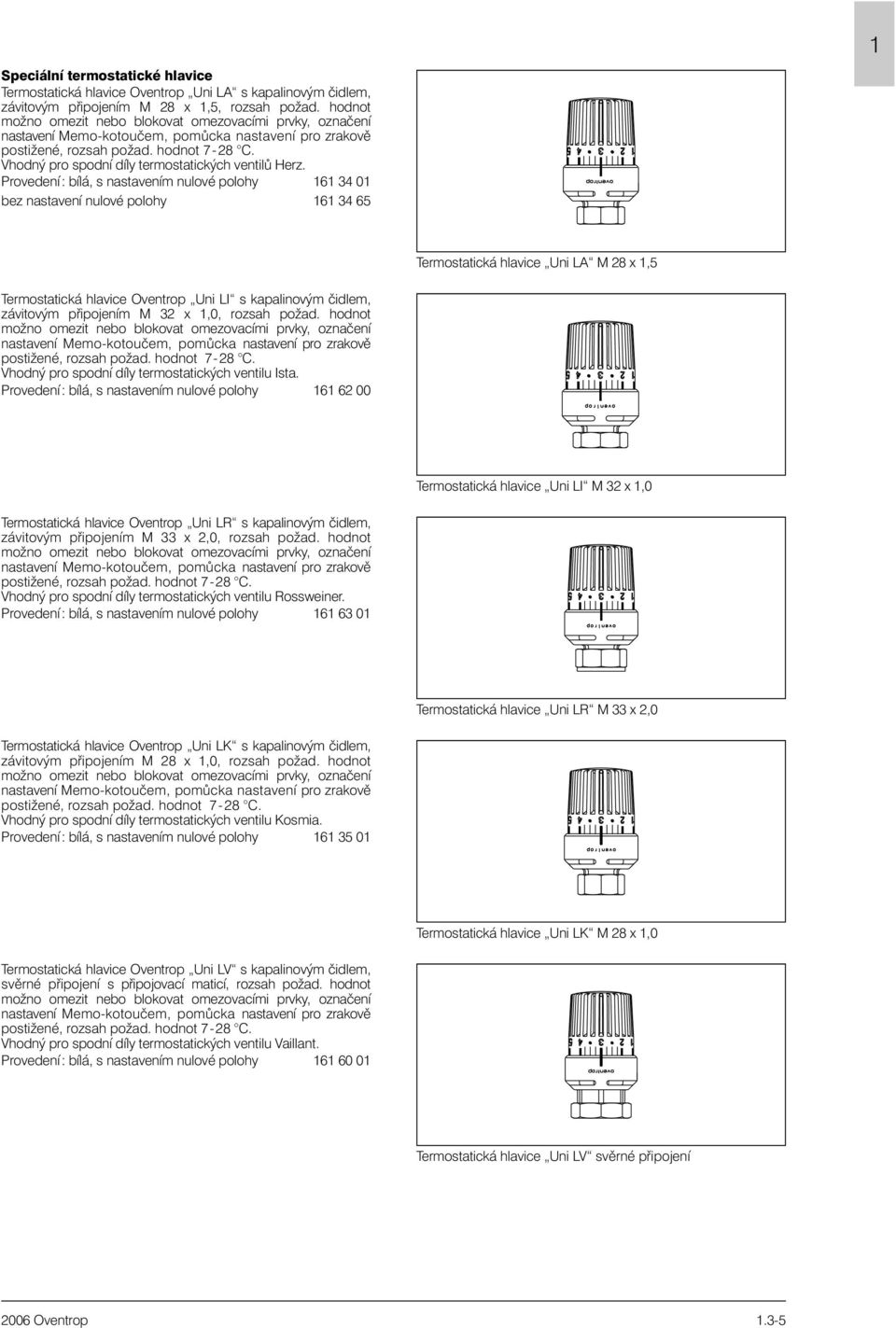

5 Speciální termostatické hlavice Oventrop Uni LA s kapalinovým èidlem, závitovým pøipojením M 28 x 1,5, rozsah požad. hodnot Vhodný pro spodní díly termostatických ventilù Herz bez nastavení nulové polohy Uni LA M 28 x 1,5 Oventrop Uni LI s kapalinovým èidlem, závitovým pøipojením M 32 x 1,0, rozsah požad. hodnot Vhodný pro spodní díly termostatických ventilu Ista Uni LI M 32 x 1,0 Oventrop Uni LR s kapalinovým èidlem, závitovým pøipojením M 33 x 2,0, rozsah požad. hodnot Vhodný pro spodní díly termostatických ventilu Rossweiner Uni LR M 33 x 2,0 Oventrop Uni LK s kapalinovým èidlem, závitovým pøipojením M 28 x 1,0, rozsah požad. hodnot Vhodný pro spodní díly termostatických ventilu Kosmia Uni LK M 28 x 1,0 Oventrop Uni LV s kapalinovým èidlem, svìrné pøipojení s pøipojovací maticí, rozsah požad. hodnot Vhodný pro spodní díly termostatických ventilu Vaillant Uni LV svìrné pøipojení 2006 Oventrop 1.3-5

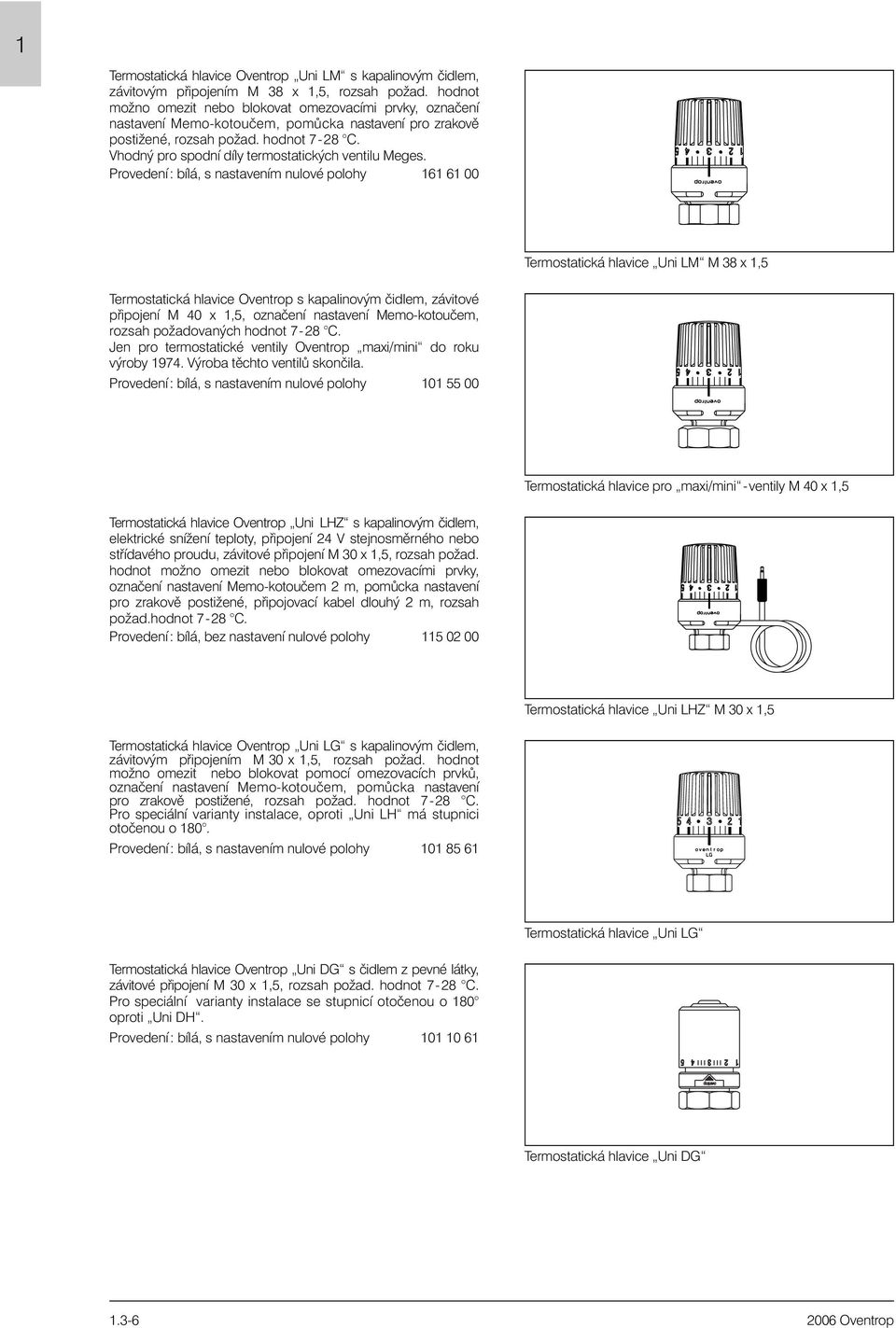

6 Oventrop Uni LM s kapalinovým èidlem, závitovým pøipojením M 38 x 1,5, rozsah požad. hodnot Vhodný pro spodní díly termostatických ventilu Meges Uni LM M 38 x 1,5 Oventrop s kapalinovým èidlem, závitové pøipojení M 40 x 1,5, oznaèení nastavení Memo-kotouèem, rozsah požadovaných hodnot 7-28 C. Jen pro termostatické ventily Oventrop maxi/mini do roku výroby Výroba tìchto ventilù skonèila pro maxi/mini -ventily M 40 x 1,5 Oventrop Uni LHZ s kapalinovým èidlem, elektrické snížení teploty, pøipojení 24 V stejnosmìrného nebo støídavého proudu, závitové pøipojení M 30 x 1,5, rozsah požad. hodnot možno omezit nebo blokovat omezovacími prvky, oznaèení nastavení Memo-kotouèem 2 m, pomùcka nastavení pro zrakovì postižené, pøipojovací kabel dlouhý 2 m, rozsah požad.hodnot 7-28 C. bez nastavení nulové polohy Uni LHZ M 30 x 1,5 Oventrop Uni LG s kapalinovým èidlem, závitovým pøipojením M 30 x 1,5, rozsah požad. hodnot možno omezit nebo blokovat pomocí omezovacích prvkù, oznaèení nastavení Memo-kotouèem, pomùcka nastavení pro zrakovì postižené, rozsah požad. hodnot 7-28 C. Pro speciální varianty instalace, oproti Uni LH má stupnici otoèenou o Uni LG Oventrop Uni DG s èidlem z pevné látky, závitové pøipojení M 30 x 1,5, rozsah požad. hodnot 7-28 C. Pro speciální varianty instalace se stupnicí otoèenou o 180 oproti Uni DH Uni DG Oventrop

7 Pøíslušenství k termostatickým hlavicím Úhlový adaptér Pro pøipojení termostatických hlavic v pravém úhlu ke smìru ovládání ventilu, zvláštì vhodný pro topná tìlesa s integrovanými ventilovými soupravami, na topná tìlesa lze montovat zleva i zprava. oboustranné závitové pøipojení M 30 x 1, Úhlový adaptér s oboustranným závitovým pøipojením M 30 x 1,5 Oboustranné svìrné pøipojení z hlediska termostatických hlavic vhodný pro termostatické hlavice se svìrným pøipojením ( Uni XD, Uni LD a Uni CD ). Z hlediska ventilù vhodný pro ventilové pøipojení firmy Danfoss, konstrukèní øada RA. Úhlový adaptér s oboustranným svìrným pøipojením Adaptér pro úpravu závitového pøipojení M 30 x 1,0 na M 30 x 1,5, niklovaný Pro pøipojení všech termostatických hlavic a regulátorù se závitovým pøipojením M 30 x 1,5 na ventily se závitovým pøipojením M 30 x 1,0. Adaptér Uni Clip kroužek se stupnicí pro Uni XH, Uni XHM, Uni XHZ, Uni XD a Uni XDZ Pro polohovì správné odeèítání stupnice požadované hodnoty na termostatiké hlavici pøi postranním pøipojení termostatické hlavice. Pravostranné provedení Levostranné provedení Uni Clip Zajištìní proti krádeži Provedení: bílá pro termostatiké hlavice Uni XH, Uni XHM, Uni XHZ, Uni LH, Uni SH, Uni DH, Uni L, Uni D a Uni LA pro termostatické hlavice Uni XD, Uni XDZ a Uni LD Kryt termostatických hlavic pro veøejné prostory, pro stabilizaci a k ochranì termostatických hlavic proti krádeži a proti vandalizmu. Pro termostatickou hlavici Uni LH Provedení: bílá s blokováním Provedení: bílá pro termostatickou hlavici Uni LD Provedení: bílá Zajištìní proti krádeži Kryt pro termostatické hlavice Uni LH ve veøejných prostorách Kryt termostatických hlavic pro veøejné prostory, pro stabilizaci a k ochranì termostatických hlavic proti krádeži a proti vandalizmu. pro termostatické hlavice Uni DH a Uni D Provedení: bílá Kryt pro termostatické hlavice Uni DH a Uni D ve veøejných prostorách 2006 Oventrop 1.3-7

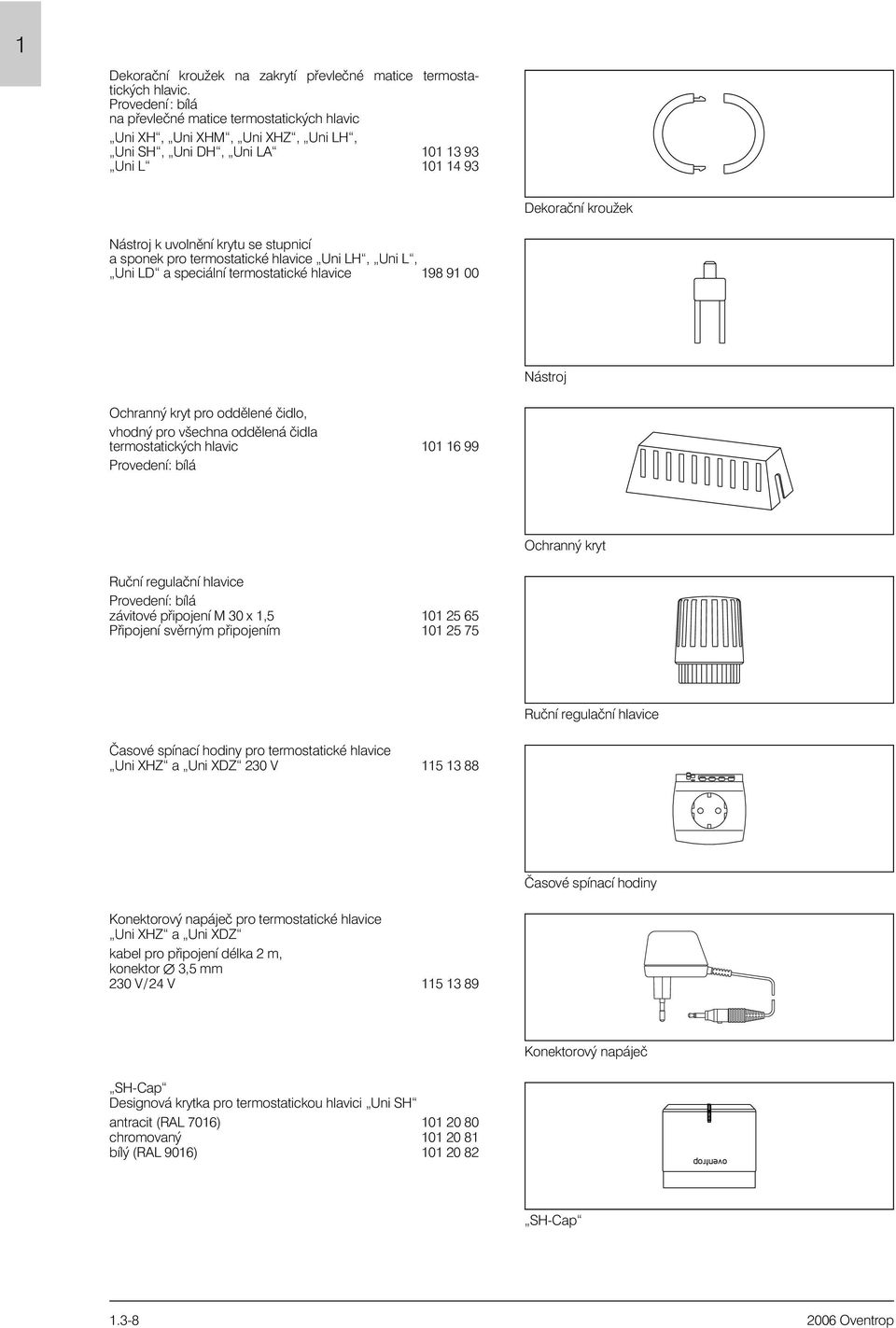

8 Dekoraèní kroužek na zakrytí pøevleèné matice termostatických hlavic. Provedení: bílá na pøevleèné matice termostatických hlavic Uni XH, Uni XHM, Uni XHZ, Uni LH, Uni SH, Uni DH, Uni LA Uni L Dekoraèní kroužek Nástroj k uvolnìní krytu se stupnicí a sponek pro termostatické hlavice Uni LH, Uni L, Uni LD a speciální termostatické hlavice Nástroj Ochranný kryt pro oddìlené èidlo, vhodný pro všechna oddìlená èidla termostatických hlavic Provedení: bílá Ochranný kryt Ruèní regulaèní hlavice Provedení: bílá závitové pøipojení M 30 x 1, Pøipojení svìrným pøipojením Ruèní regulaèní hlavice Èasové spínací hodiny pro termostatické hlavice Uni XHZ a Uni XDZ 230 V Èasové spínací hodiny Konektorový napájeè pro termostatické hlavice Uni XHZ a Uni XDZ kabel pro pøipojení délka 2 m, konektor Æ 3,5 mm 230 V/24 V Konektorový napájeè SH-Cap Designová krytka pro termostatickou hlavici Uni SH antracit (RAL 7016) chromovaný bílý (RAL 9016) SH-Cap Oventrop

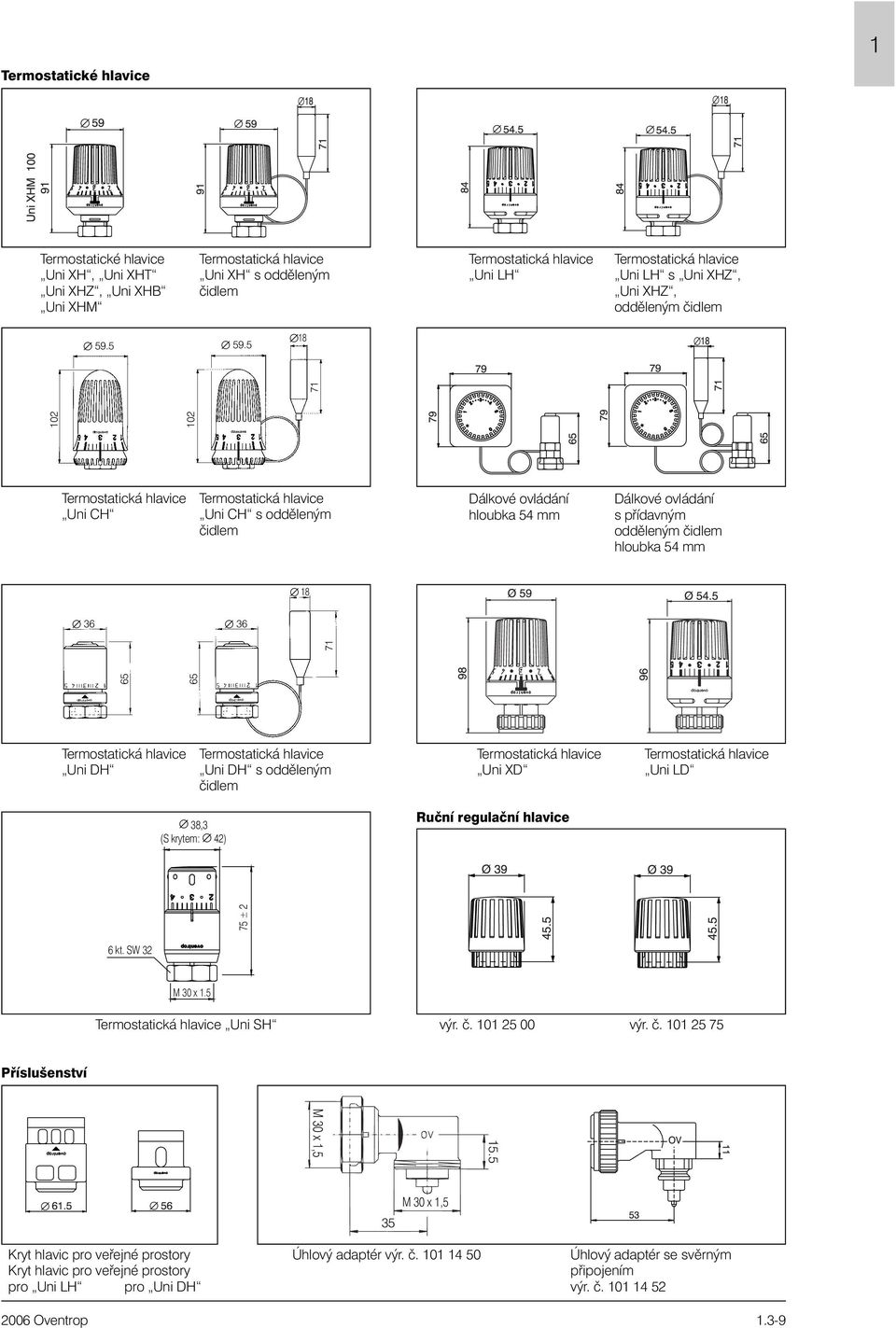

9 Termostatické hlavice 1 Termostatické hlavice Uni XH, Uni XHT Uni XHZ, Uni XHB Uni XHM Uni XH s oddìleným èidlem Uni LH Uni LH s Uni XHZ, Uni XHZ, oddìleným èidlem Æ 59.5 Æ 59.5 Æ18 Uni CH Uni CH s oddìleným èidlem Dálkové ovládání hloubka 54 mm Dálkové ovládání s pøídavným oddìleným èidlem hloubka 54 mm Uni DH Uni DH s oddìleným èidlem Æ 38,3 (S krytem: Æ 42) 75 ± Æ 18 Æ 36 Æ Uni XD Uni LD Ruèní regulaèní hlavice 6 kt. SW 32 M 30 x 1.5 Uni SH výr. è výr. è Pøíslušenství 15.5 M 30 x 1,5 35 M 30 x 1,5 Kryt hlavic pro veøejné prostory Kryt hlavic pro veøejné prostory pro Uni LH pro Uni DH Úhlový adaptér výr. è Úhlový adaptér se svìrným pøipojením výr. è Oventrop 1.3-9

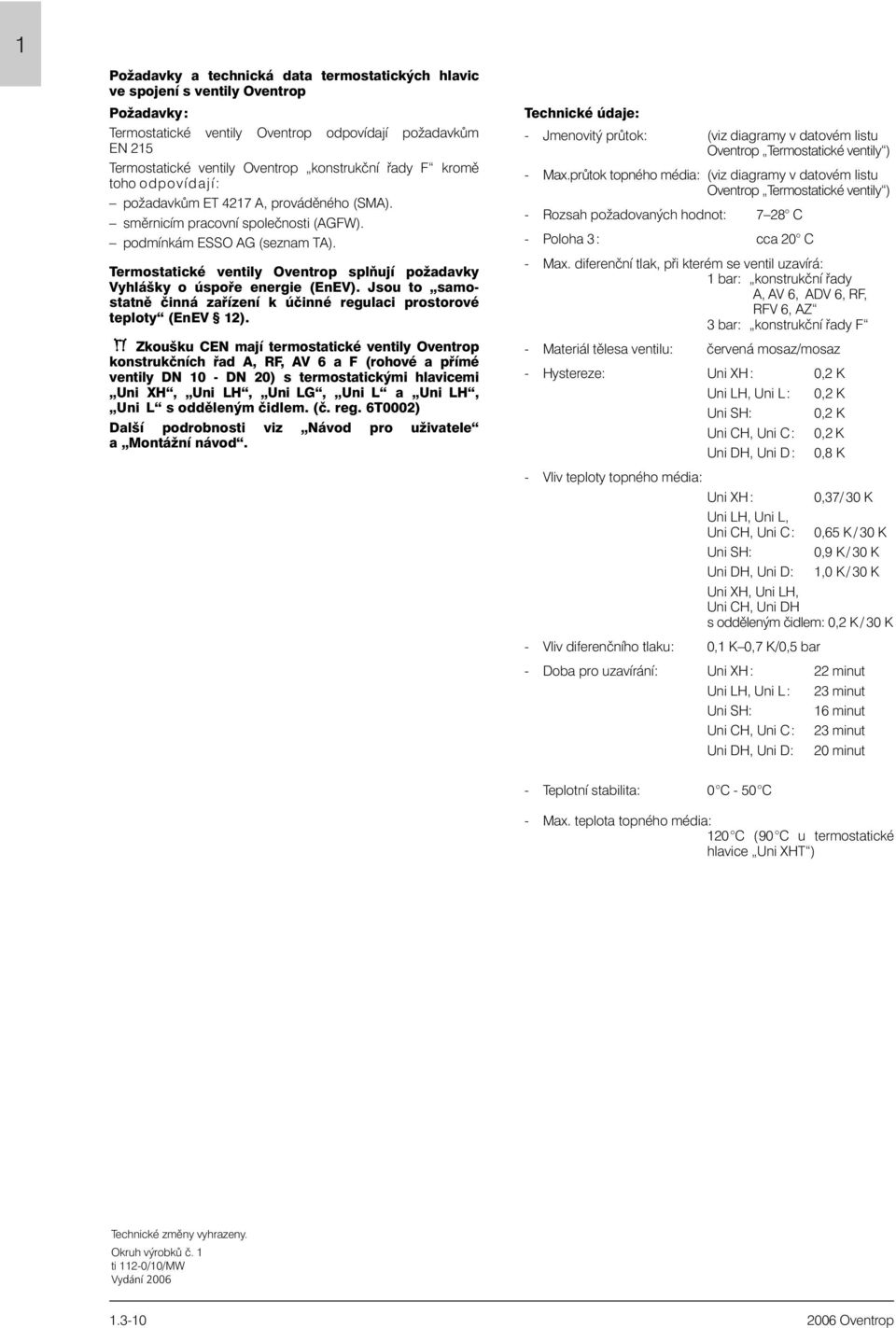

10 Požadavky a technická data termostatických hlavic ve spojení s ventily Oventrop Požadavky: Termostatické ventily Oventrop odpovídají požadavkùm EN 215 Termostatické ventily Oventrop konstrukèní øady kromì toho odpovídají: požadavkùm ET 4217 A, provádìného (SMA). smìrnicím pracovní spoleènosti (AG W). podmínkám ESSO AG (seznam TA). Termostatické ventily Oventrop splòují požadavky Vyhlášky o úspoøe energie (EnEV). Jsou to samostatnì èinná zaøízení k úèinné regulaci prostorové teploty (EnEV 12). Zkoušku CEN mají termostatické ventily Oventrop konstrukèních øad A, R, AV 6 a (rohové a pøímé ventily DN 10 - DN 20) s termostatickými hlavicemi Uni XH, Uni LH, Uni LG, Uni L a Uni LH, Uni L s oddìleným èidlem. (è. reg. 6T0002) Další podrobnosti viz Návod pro uživatele a Montážní návod. Technické údaje: - Jmenovitý prùtok: (viz diagramy v datovém listu Oventrop Termostatické ventily ) - Max.prùtok topného média: (viz diagramy v datovém listu Oventrop Termostatické ventily ) - Rozsah požadovaných hodnot: 7 28 C - Poloha 3: cca 20 C - Max. diferenèní tlak, pøi kterém se ventil uzavírá: 1 bar: konstrukèní øady A, AV 6, ADV 6, R, R V 6, AZ 3 bar: konstrukèní øady - Materiál tìlesa ventilu: èervená mosaz/mosaz - Hystereze: Uni XH: 0,2 K Uni LH, Uni L: 0,2 K Uni SH: 0,2 K Uni CH, Uni C: 0,2 K Uni DH, Uni D: 0,8 K - Vliv teploty topného média: Uni XH: 0,37/ 30 K Uni LH, Uni L, Uni CH, Uni C: 0,65 K/ 30 K Uni SH: 0,9 K/ 30 K Uni DH, Uni D: 1,0 K/ 30 K Uni XH, Uni LH, Uni CH, Uni DH s oddìleným èidlem: 0,2 K/ 30 K - Vliv diferenèního tlaku: 0,1 K 0,7 K/0,5 bar - Doba pro uzavírání: Uni XH: 22 minut Uni LH, Uni L: 23 minut Uni SH: 16 minut Uni CH, Uni C: 23 minut Uni DH, Uni D: 20 minut - Teplotní stabilita: 0 C - 50 C - Max. teplota topného média: 120 C (90 C u termostatické hlavice Uni XHT ) Technické zmìny vyhrazeny. Okruh výrobkù è. 1 ti 112-0/10/MW Vydání 2006nebìleném chlórem. Vytištìno na papíru Oventrop
