Sklad služeb Města Veselí nad Moravou

Transkript

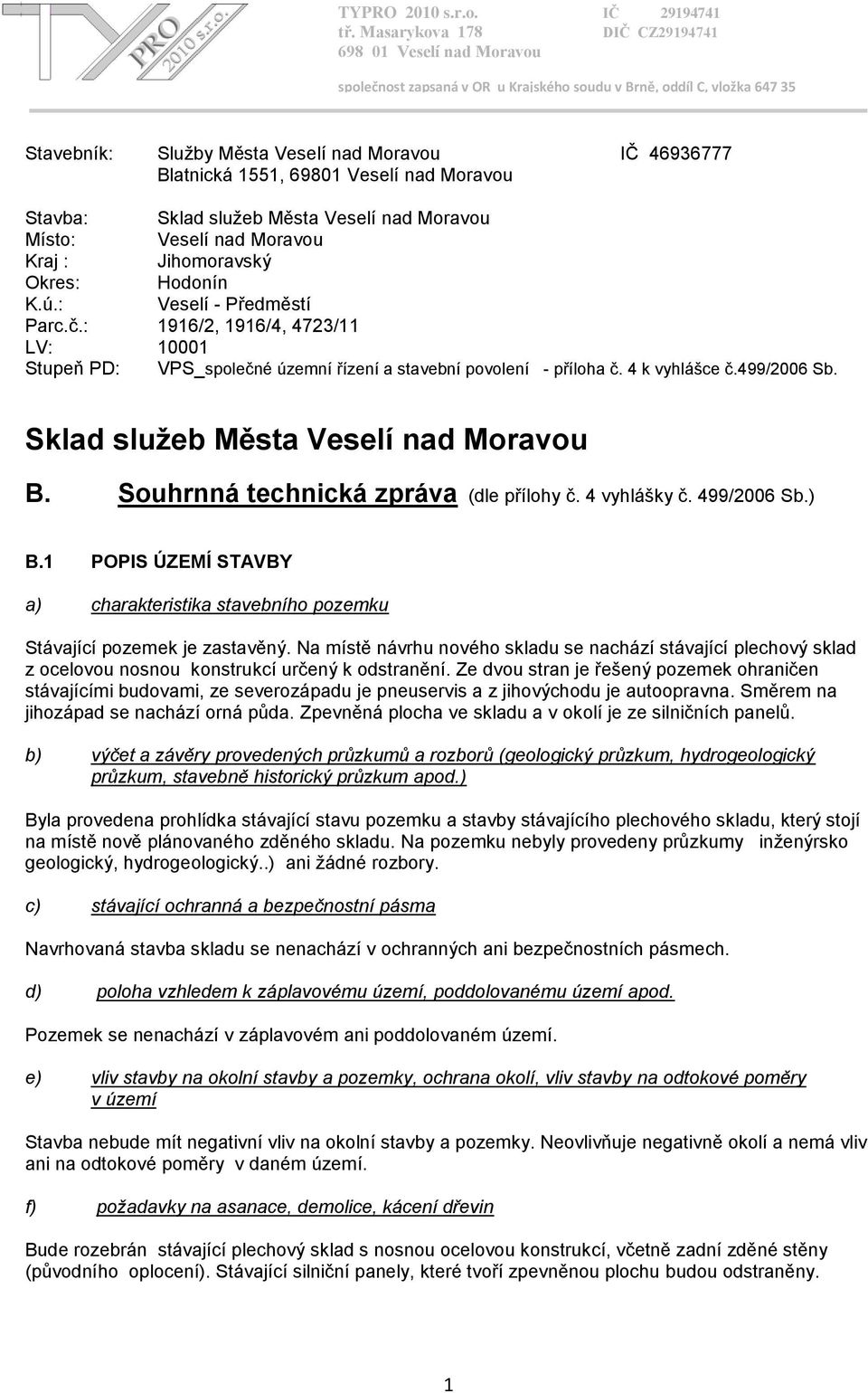

1 Stavebník: Služby Města Veselí nad Moravou IČ Blatnická 1551, Veselí nad Moravou Stavba: Sklad služeb Města Veselí nad Moravou Místo: Veselí nad Moravou Kraj : Jihomoravský Okres: Hodonín K.ú.: Veselí - Předměstí Parc.č.: 1916/2, 1916/4, 4723/11 LV: Stupeň PD: VPS_společné územní řízení a stavební povolení - příloha č. 4 k vyhlášce č.499/2006 Sb. Sklad služeb Města Veselí nad Moravou B. Souhrnná technická zpráva (dle přílohy č. 4 vyhlášky č. 499/2006 Sb.) B.1 POPIS ÚZEMÍ STAVBY a) charakteristika stavebního pozemku Stávající pozemek je zastavěný. Na místě návrhu nového skladu se nachází stávající plechový sklad z ocelovou nosnou konstrukcí určený k odstranění. Ze dvou stran je řešený pozemek ohraničen stávajícími budovami, ze severozápadu je pneuservis a z jihovýchodu je autoopravna. Směrem na jihozápad se nachází orná půda. Zpevněná plocha ve skladu a v okolí je ze silničních panelů. b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Byla provedena prohlídka stávající stavu pozemku a stavby stávajícího plechového skladu, který stojí na místě nově plánovaného zděného skladu. Na pozemku nebyly provedeny průzkumy inženýrsko geologický, hydrogeologický..) ani žádné rozbory. c) stávající ochranná a bezpečnostní pásma Navrhovaná stavba skladu se nenachází v ochranných ani bezpečnostních pásmech. d) poloha vzhledem k záplavovému území, poddolovanému území apod. Pozemek se nenachází v záplavovém ani poddolovaném území. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba nebude mít negativní vliv na okolní stavby a pozemky. Neovlivňuje negativně okolí a nemá vliv ani na odtokové poměry v daném území. f) požadavky na asanace, demolice, kácení dřevin Bude rozebrán stávající plechový sklad s nosnou ocelovou konstrukcí, včetně zadní zděné stěny (původního oplocení). Stávající silniční panely, které tvoří zpevněnou plochu budou odstraněny. 1

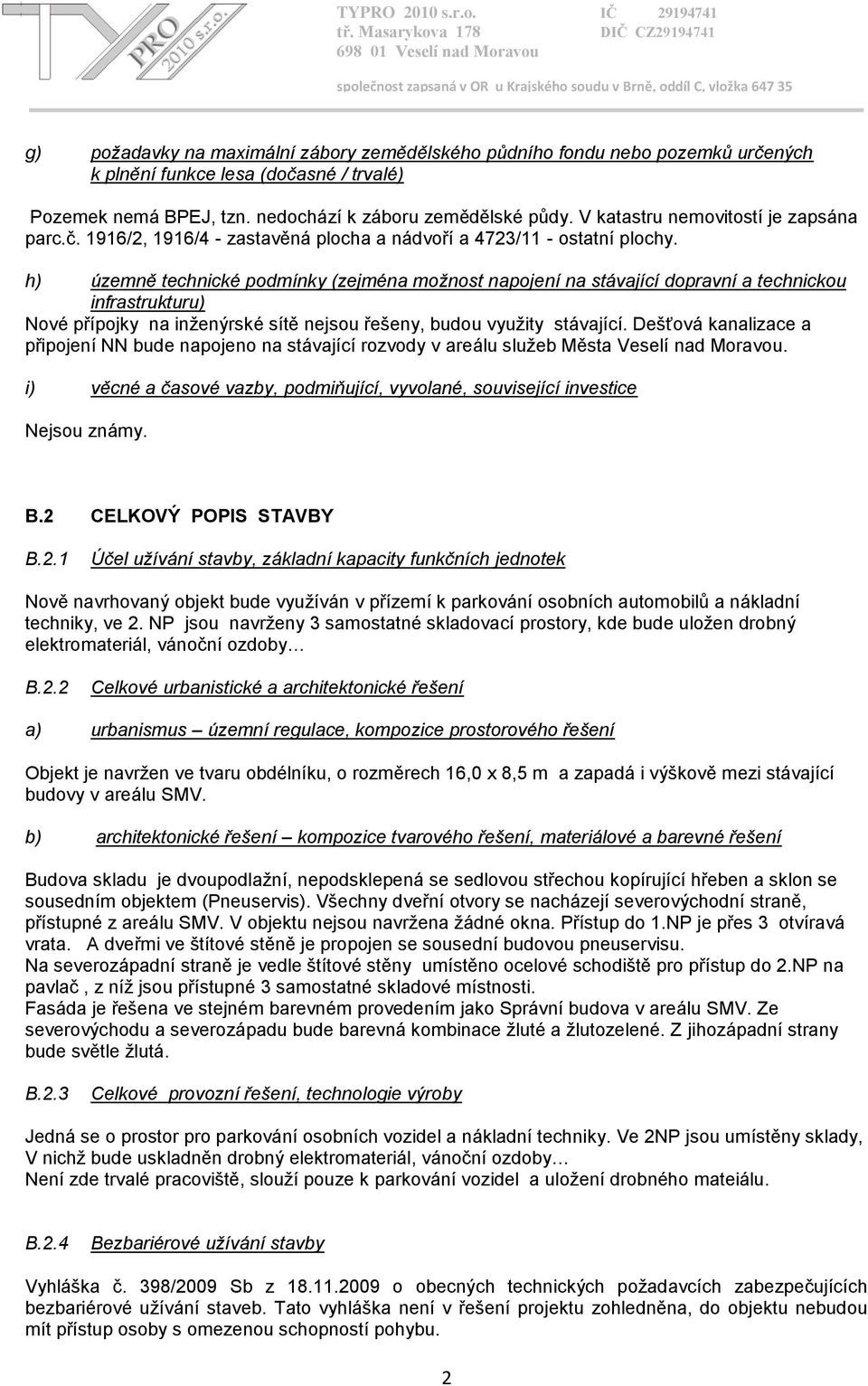

2 g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Pozemek nemá BPEJ, tzn. nedochází k záboru zemědělské půdy. V katastru nemovitostí je zapsána parc.č. 1916/2, 1916/4 - zastavěná plocha a nádvoří a 4723/11 - ostatní plochy. h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Nové přípojky na inženýrské sítě nejsou řešeny, budou využity stávající. Dešťová kanalizace a připojení NN bude napojeno na stávající rozvody v areálu služeb Města Veselí nad Moravou. i) věcné a časové vazby, podmiňující, vyvolané, související investice Nejsou známy. B.2 CELKOVÝ POPIS STAVBY B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Nově navrhovaný objekt bude využíván v přízemí k parkování osobních automobilů a nákladní techniky, ve 2. NP jsou navrženy 3 samostatné skladovací prostory, kde bude uložen drobný elektromateriál, vánoční ozdoby B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus územní regulace, kompozice prostorového řešení Objekt je navržen ve tvaru obdélníku, o rozměrech 16,0 x 8,5 m a zapadá i výškově mezi stávající budovy v areálu SMV. b) architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení Budova skladu je dvoupodlažní, nepodsklepená se sedlovou střechou kopírující hřeben a sklon se sousedním objektem (Pneuservis). Všechny dveřní otvory se nacházejí severovýchodní straně, přístupné z areálu SMV. V objektu nejsou navržena žádné okna. Přístup do 1.NP je přes 3 otvíravá vrata. A dveřmi ve štítové stěně je propojen se sousední budovou pneuservisu. Na severozápadní straně je vedle štítové stěny umístěno ocelové schodiště pro přístup do 2.NP na pavlač, z níž jsou přístupné 3 samostatné skladové místnosti. Fasáda je řešena ve stejném barevném provedením jako Správní budova v areálu SMV. Ze severovýchodu a severozápadu bude barevná kombinace žluté a žlutozelené. Z jihozápadní strany bude světle žlutá. B.2.3 Celkové provozní řešení, technologie výroby Jedná se o prostor pro parkování osobních vozidel a nákladní techniky. Ve 2NP jsou umístěny sklady, V nichž bude uskladněn drobný elektromateriál, vánoční ozdoby Není zde trvalé pracoviště, slouží pouze k parkování vozidel a uložení drobného mateiálu. B.2.4 Bezbariérové užívání stavby Vyhláška č. 398/2009 Sb z o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Tato vyhláška není v řešení projektu zohledněna, do objektu nebudou mít přístup osoby s omezenou schopností pohybu. 2

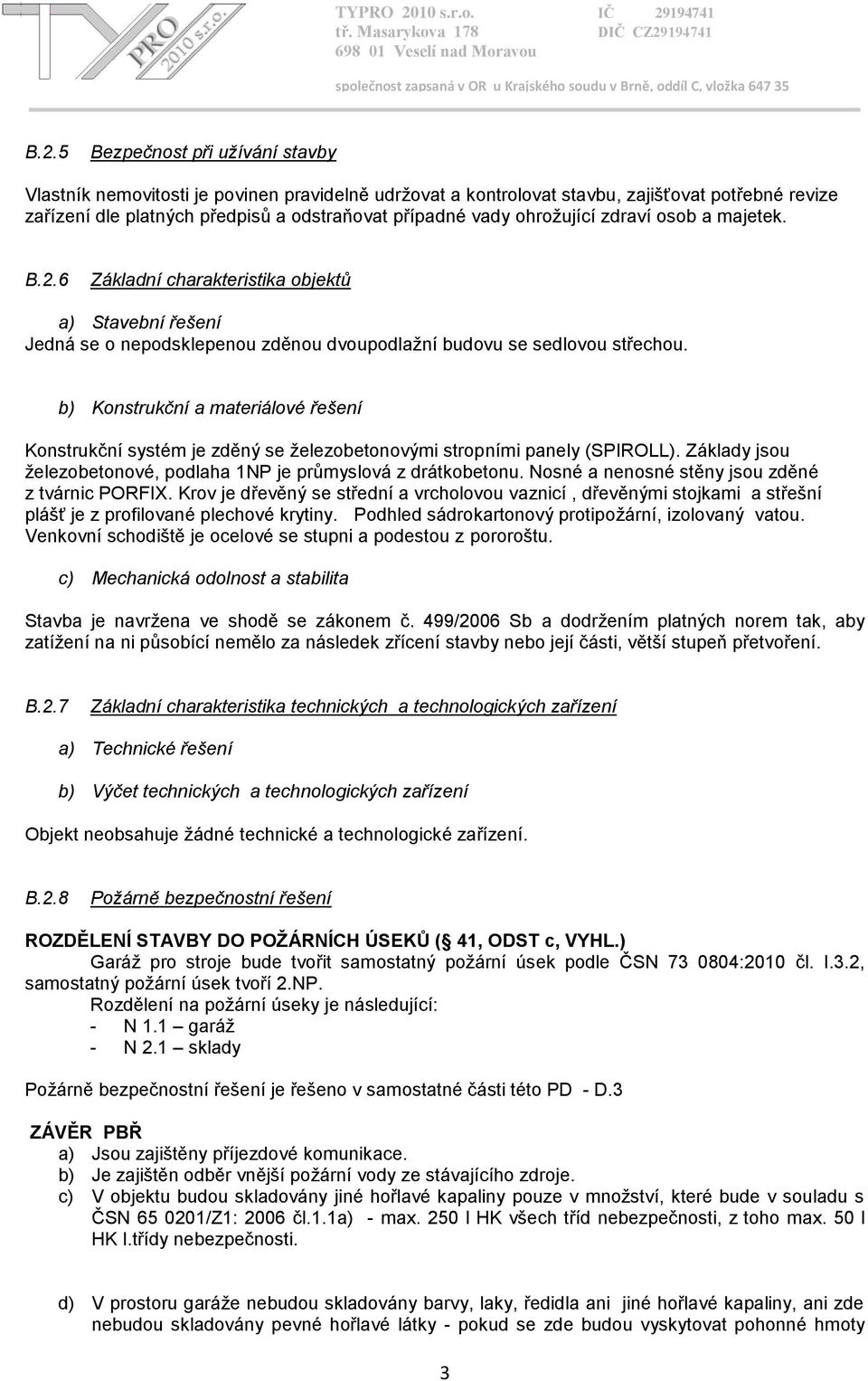

3 B.2.5 Bezpečnost při užívání stavby Vlastník nemovitosti je povinen pravidelně udržovat a kontrolovat stavbu, zajišťovat potřebné revize zařízení dle platných předpisů a odstraňovat případné vady ohrožující zdraví osob a majetek. B.2.6 Základní charakteristika objektů a) Stavební řešení Jedná se o nepodsklepenou zděnou dvoupodlažní budovu se sedlovou střechou. b) Konstrukční a materiálové řešení Konstrukční systém je zděný se železobetonovými stropními panely (SPIROLL). Základy jsou železobetonové, podlaha 1NP je průmyslová z drátkobetonu. Nosné a nenosné stěny jsou zděné z tvárnic PORFIX. Krov je dřevěný se střední a vrcholovou vaznicí, dřevěnými stojkami a střešní plášť je z profilované plechové krytiny. Podhled sádrokartonový protipožární, izolovaný vatou. Venkovní schodiště je ocelové se stupni a podestou z pororoštu. c) Mechanická odolnost a stabilita Stavba je navržena ve shodě se zákonem č. 499/2006 Sb a dodržením platných norem tak, aby zatížení na ni působící nemělo za následek zřícení stavby nebo její části, větší stupeň přetvoření. B.2.7 Základní charakteristika technických a technologických zařízení a) Technické řešení b) Výčet technických a technologických zařízení Objekt neobsahuje žádné technické a technologické zařízení. B.2.8 Požárně bezpečnostní řešení ROZDĚLENÍ STAVBY DO POŽÁRNÍCH ÚSEKŮ ( 41, ODST c, VYHL.) Garáž pro stroje bude tvořit samostatný požární úsek podle ČSN :2010 čl. I.3.2, samostatný požární úsek tvoří 2.NP. Rozdělení na požární úseky je následující: - N 1.1 garáž - N 2.1 sklady Požárně bezpečnostní řešení je řešeno v samostatné části této PD - D.3 ZÁVĚR PBŘ a) Jsou zajištěny příjezdové komunikace. b) Je zajištěn odběr vnější požární vody ze stávajícího zdroje. c) V objektu budou skladovány jiné hořlavé kapaliny pouze v množství, které bude v souladu s ČSN /Z1: 2006 čl.1.1a) - max. 250 l HK všech tříd nebezpečnosti, z toho max. 50 l HK I.třídy nebezpečnosti. d) V prostoru garáže nebudou skladovány barvy, laky, ředidla ani jiné hořlavé kapaliny, ani zde nebudou skladovány pevné hořlavé látky - pokud se zde budou vyskytovat pohonné hmoty 3

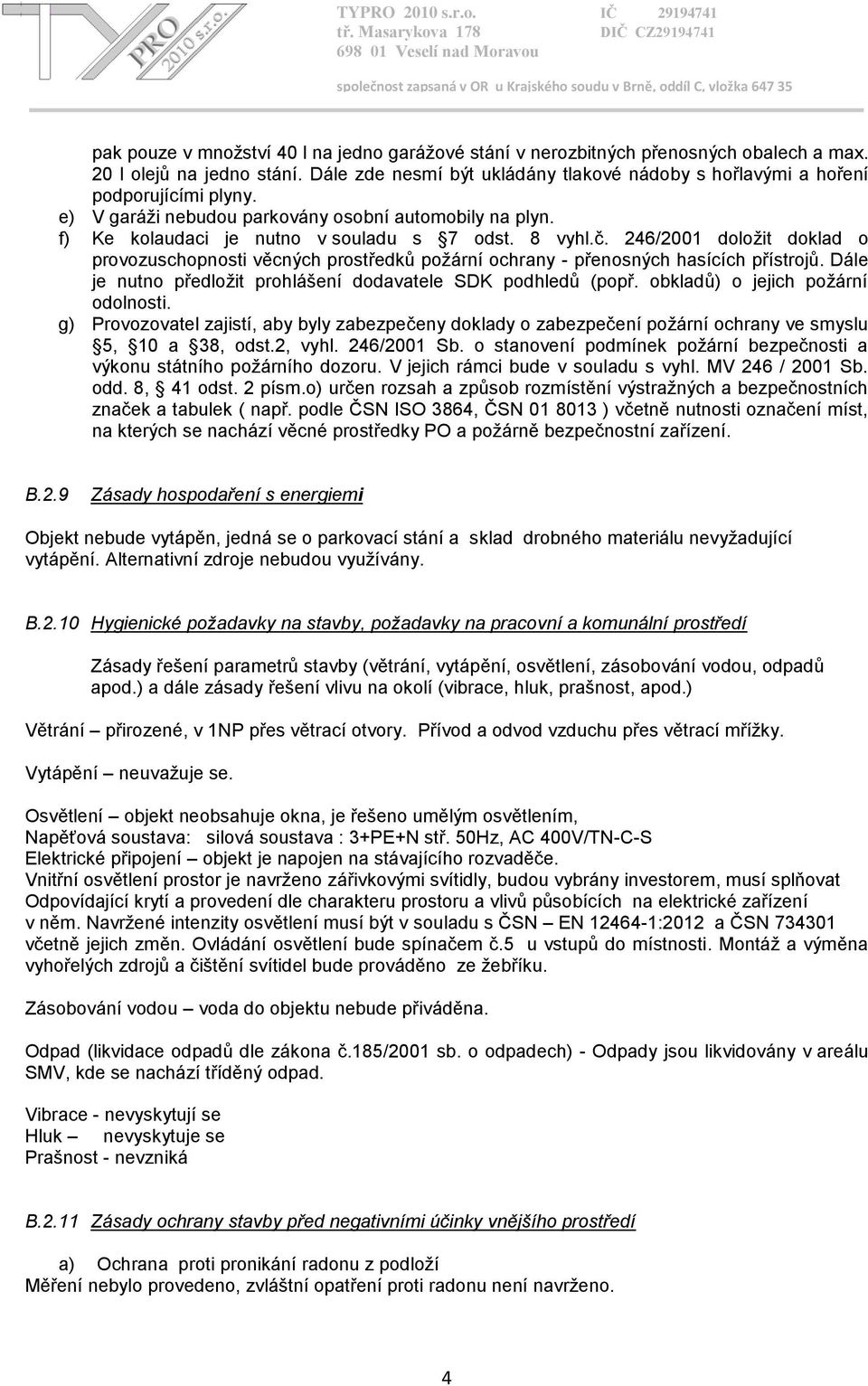

4 pak pouze v množství 40 l na jedno garážové stání v nerozbitných přenosných obalech a max. 20 l olejů na jedno stání. Dále zde nesmí být ukládány tlakové nádoby s hořlavými a hoření podporujícími plyny. e) V garáži nebudou parkovány osobní automobily na plyn. f) Ke kolaudaci je nutno v souladu s 7 odst. 8 vyhl.č. 246/2001 doložit doklad o provozuschopnosti věcných prostředků požární ochrany - přenosných hasících přístrojů. Dále je nutno předložit prohlášení dodavatele SDK podhledů (popř. obkladů) o jejich požární odolnosti. g) Provozovatel zajistí, aby byly zabezpečeny doklady o zabezpečení požární ochrany ve smyslu 5, 10 a 38, odst.2, vyhl. 246/2001 Sb. o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru. V jejich rámci bude v souladu s vyhl. MV 246 / 2001 Sb. odd. 8, 41 odst. 2 písm.o) určen rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek ( např. podle ČSN ISO 3864, ČSN ) včetně nutnosti označení míst, na kterých se nachází věcné prostředky PO a požárně bezpečnostní zařízení. B.2.9 Zásady hospodaření s energiemi Objekt nebude vytápěn, jedná se o parkovací stání a sklad drobného materiálu nevyžadující vytápění. Alternativní zdroje nebudou využívány. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu na okolí (vibrace, hluk, prašnost, apod.) Větrání přirozené, v 1NP přes větrací otvory. Přívod a odvod vzduchu přes větrací mřížky. Vytápění neuvažuje se. Osvětlení objekt neobsahuje okna, je řešeno umělým osvětlením, Napěťová soustava: silová soustava : 3+PE+N stř. 50Hz, AC 400V/TN-C-S Elektrické připojení objekt je napojen na stávajícího rozvaděče. Vnitřní osvětlení prostor je navrženo zářivkovými svítidly, budou vybrány investorem, musí splňovat Odpovídající krytí a provedení dle charakteru prostoru a vlivů působících na elektrické zařízení v něm. Navržené intenzity osvětlení musí být v souladu s ČSN EN :2012 a ČSN včetně jejich změn. Ovládání osvětlení bude spínačem č.5 u vstupů do místnosti. Montáž a výměna vyhořelých zdrojů a čištění svítidel bude prováděno ze žebříku. Zásobování vodou voda do objektu nebude přiváděna. Odpad (likvidace odpadů dle zákona č.185/2001 sb. o odpadech) - Odpady jsou likvidovány v areálu SMV, kde se nachází tříděný odpad. Vibrace - nevyskytují se Hluk nevyskytuje se Prašnost - nevzniká B.2.11 Zásady ochrany stavby před negativními účinky vnějšího prostředí a) Ochrana proti pronikání radonu z podloží Měření nebylo provedeno, zvláštní opatření proti radonu není navrženo. 4

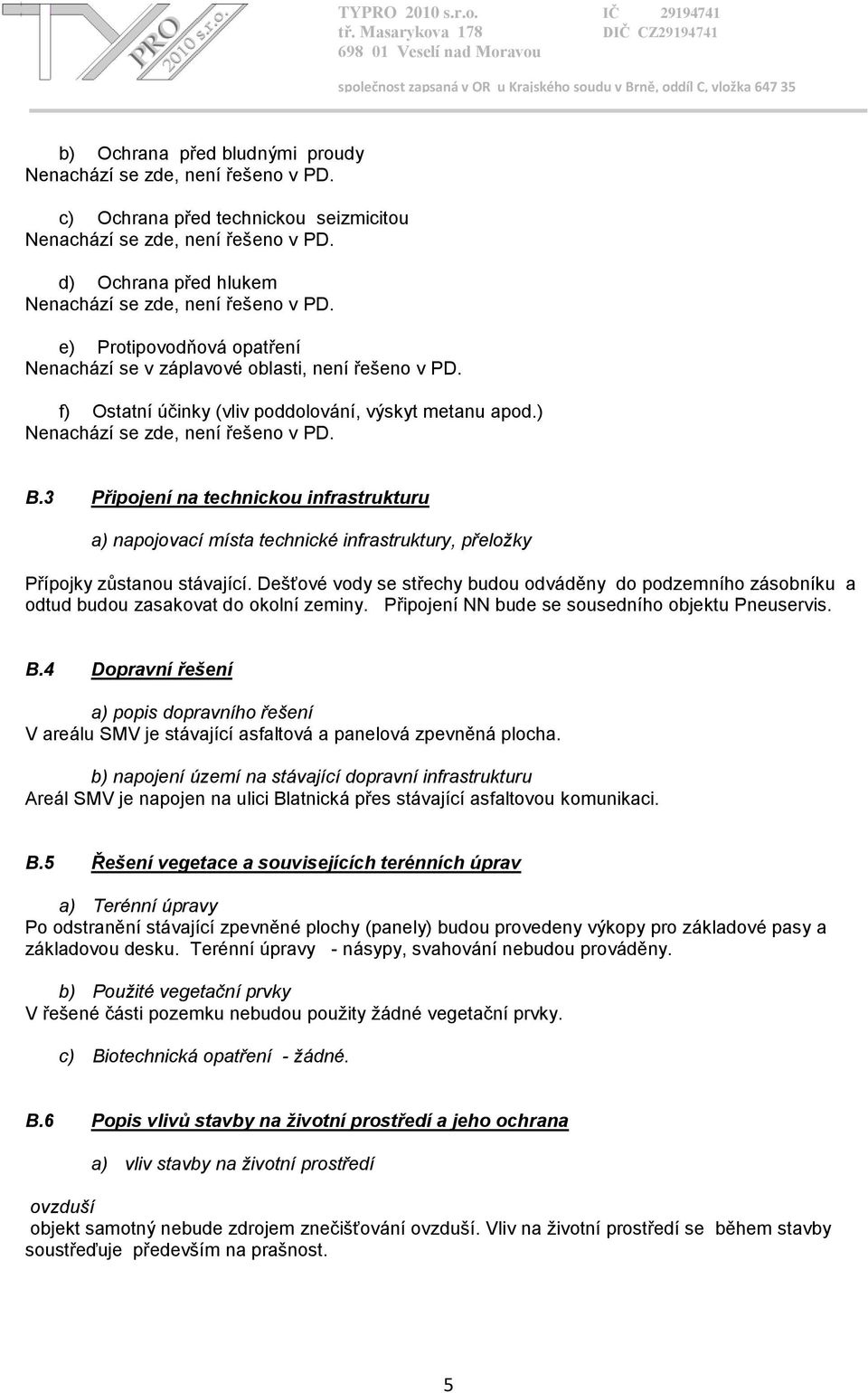

5 b) Ochrana před bludnými proudy Nenachází se zde, není řešeno v PD. c) Ochrana před technickou seizmicitou Nenachází se zde, není řešeno v PD. d) Ochrana před hlukem Nenachází se zde, není řešeno v PD. e) Protipovodňová opatření Nenachází se v záplavové oblasti, není řešeno v PD. f) Ostatní účinky (vliv poddolování, výskyt metanu apod.) Nenachází se zde, není řešeno v PD. B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury, přeložky Přípojky zůstanou stávající. Dešťové vody se střechy budou odváděny do podzemního zásobníku a odtud budou zasakovat do okolní zeminy. Připojení NN bude se sousedního objektu Pneuservis. B.4 Dopravní řešení a) popis dopravního řešení V areálu SMV je stávající asfaltová a panelová zpevněná plocha. b) napojení území na stávající dopravní infrastrukturu Areál SMV je napojen na ulici Blatnická přes stávající asfaltovou komunikaci. B.5 Řešení vegetace a souvisejících terénních úprav a) Terénní úpravy Po odstranění stávající zpevněné plochy (panely) budou provedeny výkopy pro základové pasy a základovou desku. Terénní úpravy - násypy, svahování nebudou prováděny. b) Použité vegetační prvky V řešené části pozemku nebudou použity žádné vegetační prvky. c) Biotechnická opatření - žádné. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv stavby na životní prostředí ovzduší objekt samotný nebude zdrojem znečišťování ovzduší. Vliv na životní prostředí se během stavby soustřeďuje především na prašnost. 5

6 hluk - objekt samotný nebude zdrojem zvýšené hladiny hluku. Vliv na životní prostředí se soustřeďuje především na hluk během výstavby. voda - voda bude využívána ze stávajících zdrojů Prováděním ani následným provozem nebudou ovlivněny vodní poměry ani jakost nebo množství podzemních vod. Materiály použité na stavbu neobsahují zvlášť nebezpečné látky (dle přílohy 1 zákona č. 254/2001 Sb.), neohrozí tedy jakost povrchových anebo podzemních vod odpady - stavební odpad bude likvidován na skládce, stavba nemá negativní vliv na ŽP Užíváním objektu vznikne běžný komunální odpad, který bude separován v souladu s platnou legislativou a bude ukládán do oddělených nádob a průběžně odvážen na určenou skládku na základě smluvního vztahu. půda - nejedná se ornou půdu, stavba nemá negativní vliv na ŽP Objekt nebude mít negativní vliv na životní prostředí. b) vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Objekt nebude mít negativní vliv na okolní přírodu. Jsou i nadále zachovány stávající ekologické funkce a vazby v krajině. c) vliv stavby na soustavu chráněných území Natura 2000 Úpravy nemají negativní vliv na okolní přírodu Jsou i nadále zachovány stávající ekologické funkce a vazby v krajině. Oblast výstavby nepatří do soustavy chráněných území Natura Netvoří žádnou evropsky významnou lokalitu a ptačí oblast. d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA Zjišťovací řízení nebylo prováděno. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Ochranná pásma a bezpečnostní pásma nejsou řešena. B.7 Ochrana obyvatelstva Splnění podmínek požadavků z hlediska plnění úkolů ochrany obyvatelstva. Včasné a správné provedení varování v případě vzniku mimořádné události - mobilní,textové televizní vysílání. B.8 Zásady organizace výstavby a) Potřeby a spotřeby rozhodujících médií a hmot,jejich zajištění Pro výstavbu bude voda a elektrická energie zajištěna ze sousedních objektu v areálu SMV. b) Odvodnění staveniště Zajištěno stávajícími vpustěmi ve zpevněné ploše. c) Napojení staveniště na stávající dopravní a technickou infrastrukturu 6

7 Před objektem je vybudována panelová zpevněná ploch a příjezdová vnitroáreálová komunikace. d) Vliv provádění stavby na okolní stavby a pozemky Provádění stavby nebude negativně ovlivňovat okolní stavby, skladování materiálu bude v areálu SMV na zpevněné ploše v blízkosti stavby. e) Ochrana okolí staveniště a požadavky na související asanace,demolice,kácení dřevin Po celou dobu výstavby je třeba dbát na: zabránění vlivu přílišné prašnosti a hlučnosti při provádění stavebních prací,dodržování podmínek dotčených orgánů státní správy a správců sítí opatření TKO ze zařízení staveniště budou uloženy na stavební kontejner a odváženy stavebníkem nebo smluvním partnerem zajišťujícím likvidaci Asanace se neprovádí. Ke kácení dřevin nedochází. Bude zbourán stávající ocelový sklad, včetně zděné zadní stěny. Zpevněná plocha ze silničních panelů budou odstraněna. f) Maximální zábory pro staveniště (dočasné /trvalé) Staveniště se nachází v areálu SMV. g) Maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Roztřídění odpadů vzniklých stavební činností dle vyhlášky č. 381/2001 Sb. lze zařadit do kategorizace odpadů následovně: kód Název druhu odpadu Kategorie Množství v T 15 Odpadové obaly Obaly z papíru a lepenky O 0,2 R Obaly z plastů O 0,2 R Beton, cihly,tašky,keramika Beton O 20 R Kovy Železo, ocel O 5 R Jiné odpady ze staveb Smíšené odpady ze staveb a demolic jiné než v O 2 D1 20 Komunální odpady Směsný komunální odpad O 0,3 D10 Způsob nakládání. h) Bilance zemních prací,požadavky na přísun a deponie zemin Pro základové pasy bude odtěženo cca 30m3 zeminy. i) Ochrana životního prostředí při výstavbě Bude zabráněno zvýšené prašnosti při provádění bouracích prací. j) Zásady bezpečnosti a ochrany zdraví při práci na staveništi,posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů 7

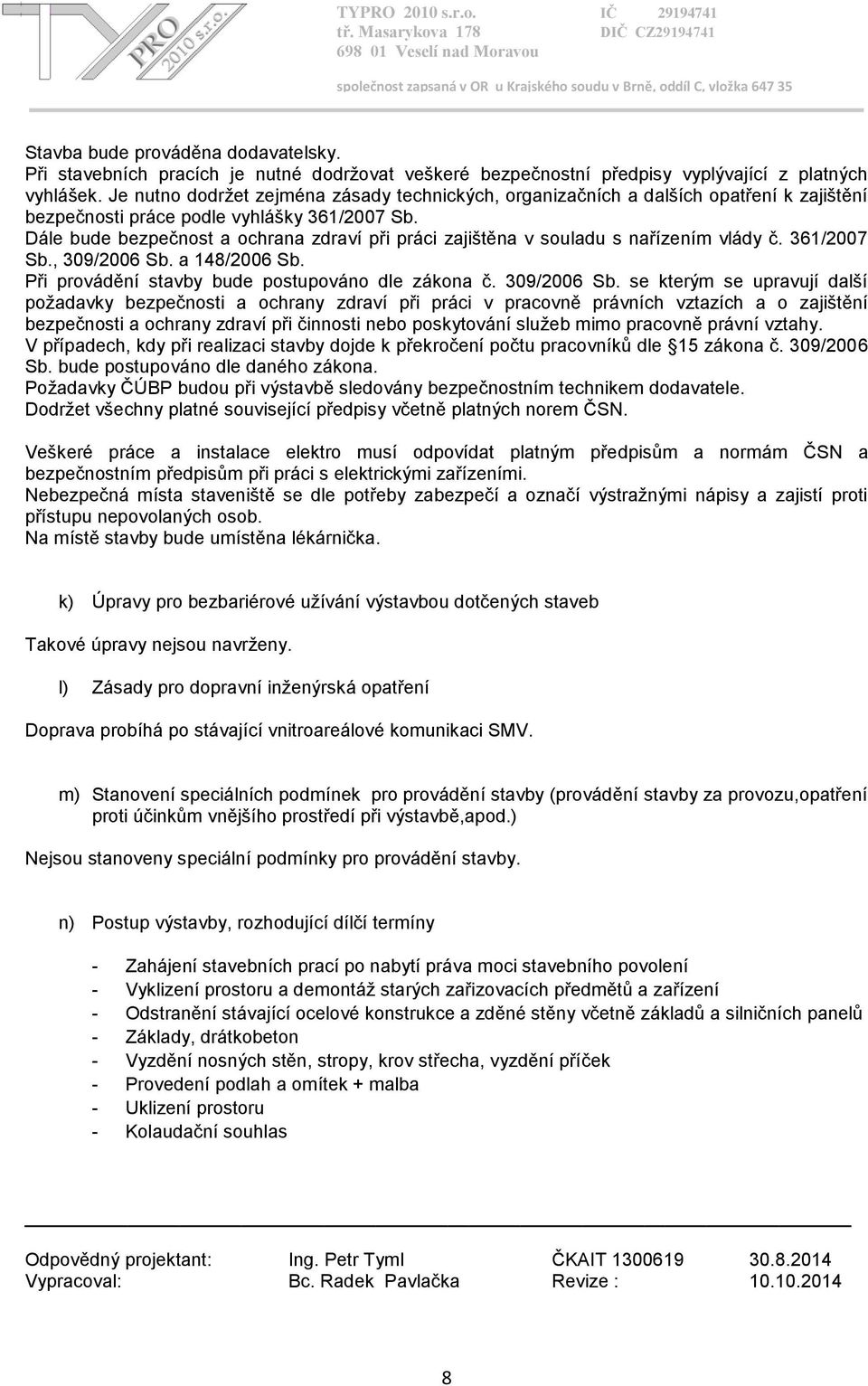

8 Stavba bude prováděna dodavatelsky. Při stavebních pracích je nutné dodržovat veškeré bezpečnostní předpisy vyplývající z platných vyhlášek. Je nutno dodržet zejména zásady technických, organizačních a dalších opatření k zajištění bezpečnosti práce podle vyhlášky 361/2007 Sb. Dále bude bezpečnost a ochrana zdraví při práci zajištěna v souladu s nařízením vlády č. 361/2007 Sb., 309/2006 Sb. a 148/2006 Sb. Při provádění stavby bude postupováno dle zákona č. 309/2006 Sb. se kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovně právních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovně právní vztahy. V případech, kdy při realizaci stavby dojde k překročení počtu pracovníků dle 15 zákona č. 309/2006 Sb. bude postupováno dle daného zákona. Požadavky ČÚBP budou při výstavbě sledovány bezpečnostním technikem dodavatele. Dodržet všechny platné související předpisy včetně platných norem ČSN. Veškeré práce a instalace elektro musí odpovídat platným předpisům a normám ČSN a bezpečnostním předpisům při práci s elektrickými zařízeními. Nebezpečná místa staveniště se dle potřeby zabezpečí a označí výstražnými nápisy a zajistí proti přístupu nepovolaných osob. Na místě stavby bude umístěna lékárnička. k) Úpravy pro bezbariérové užívání výstavbou dotčených staveb Takové úpravy nejsou navrženy. l) Zásady pro dopravní inženýrská opatření Doprava probíhá po stávající vnitroareálové komunikaci SMV. m) Stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu,opatření proti účinkům vnějšího prostředí při výstavbě,apod.) Nejsou stanoveny speciální podmínky pro provádění stavby. n) Postup výstavby, rozhodující dílčí termíny - Zahájení stavebních prací po nabytí práva moci stavebního povolení - Vyklizení prostoru a demontáž starých zařizovacích předmětů a zařízení - Odstranění stávající ocelové konstrukce a zděné stěny včetně základů a silničních panelů - Základy, drátkobeton - Vyzdění nosných stěn, stropy, krov střecha, vyzdění příček - Provedení podlah a omítek + malba - Uklizení prostoru - Kolaudační souhlas Odpovědný projektant: Ing. Petr Tyml ČKAIT Vypracoval: Bc. Radek Pavlačka Revize :
