1 Stavební připravenost pro masážní vanu SH A202 V masážní vaně SH-A202 je již nainstalován kompletní masážní systém. Vana je vybavena stabilním nosným rámem, dále pak přívodem teplé a studené vody a odpadem. Používání vany je absolutně bezpečné a zařízení se dodává odzkoušené na funkčnost a bezzávadnost systému. Instalace masážní vany SH-A202 není složitou záležitostí, pokud si však na tuto činnost netroufáte, pak požádejte o pomoc zkušeného instalatéra a elektrikáře. Montáž musí být provedena v naprostém souladu s touto stavební připraveností, platnými směrnicemi a normami týkajícími se tohoto oboru. V případě nedodržení výše uvedeného nepřebírá výrobce jakoukoli odpovědnost za škody způsobené nesprávnou instalací a na výrobek se nevztahují záruční podmínky poskytované výrobcem. Veškeré opravy masážní vany SH-A202 smí provádět pouze servisní technik doporučený prodejcem. Nikdo jiný není oprávněn zasahovat do masážního systému a jeho dílů.

Instalace masážní vany SH-A202 není složitou záležitostí, pokud si však na tuto činnost netroufáte, pak požádejte o pomoc zkušeného instalatéra a elektrikáře.

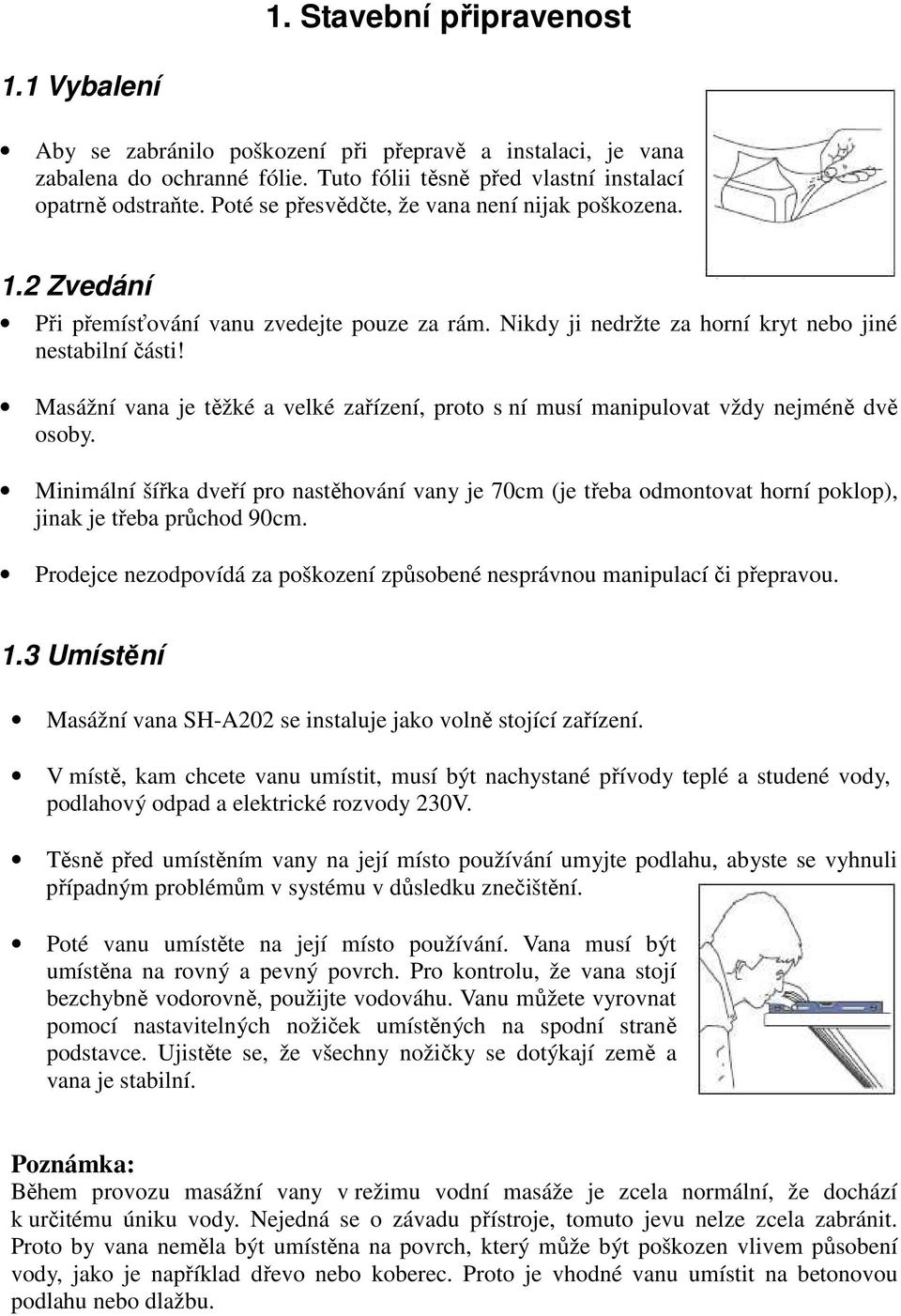

2 1. Stavební připravenost 1.1 Vybalení Aby se zabránilo poškození při přepravě a instalaci, je vana zabalena do ochranné fólie. Tuto fólii těsně před vlastní instalací opatrně odstraňte. Poté se přesvědčte, že vana není nijak poškozena. 1.2 Zvedání Při přemísťování vanu zvedejte pouze za rám. Nikdy ji nedržte za horní kryt nebo jiné nestabilní části! Masážní vana je těžké a velké zařízení, proto s ní musí manipulovat vždy nejméně dvě osoby. Minimální šířka dveří pro nastěhování vany je 70cm (je třeba odmontovat horní poklop), jinak je třeba průchod 90cm. Prodejce nezodpovídá za poškození způsobené nesprávnou manipulací či přepravou. 1.3 Umístění Masážní vana SH-A202 se instaluje jako volně stojící zařízení. V místě, kam chcete vanu umístit, musí být nachystané přívody teplé a studené vody, podlahový odpad a elektrické rozvody 230V. Těsně před umístěním vany na její místo používání umyjte podlahu, abyste se vyhnuli případným problémům v systému v důsledku znečištění. Poté vanu umístěte na její místo používání. Vana musí být umístěna na rovný a pevný povrch. Pro kontrolu, že vana stojí bezchybně vodorovně, použijte vodováhu. Vanu můžete vyrovnat pomocí nastavitelných nožiček umístěných na spodní straně podstavce. Ujistěte se, že všechny nožičky se dotýkají země a vana je stabilní. Poznámka: Během provozu masážní vany v režimu vodní masáže je zcela normální, že dochází k určitému úniku vody. Nejedná se o závadu přístroje, tomuto jevu nelze zcela zabránit. Proto by vana neměla být umístěna na povrch, který může být poškozen vlivem působení vody, jako je například dřevo nebo koberec. Proto je vhodné vanu umístit na betonovou podlahu nebo dlažbu.

Masážní vana je těžké a velké zařízení, proto s ní musí manipulovat vždy nejméně dvě osoby.

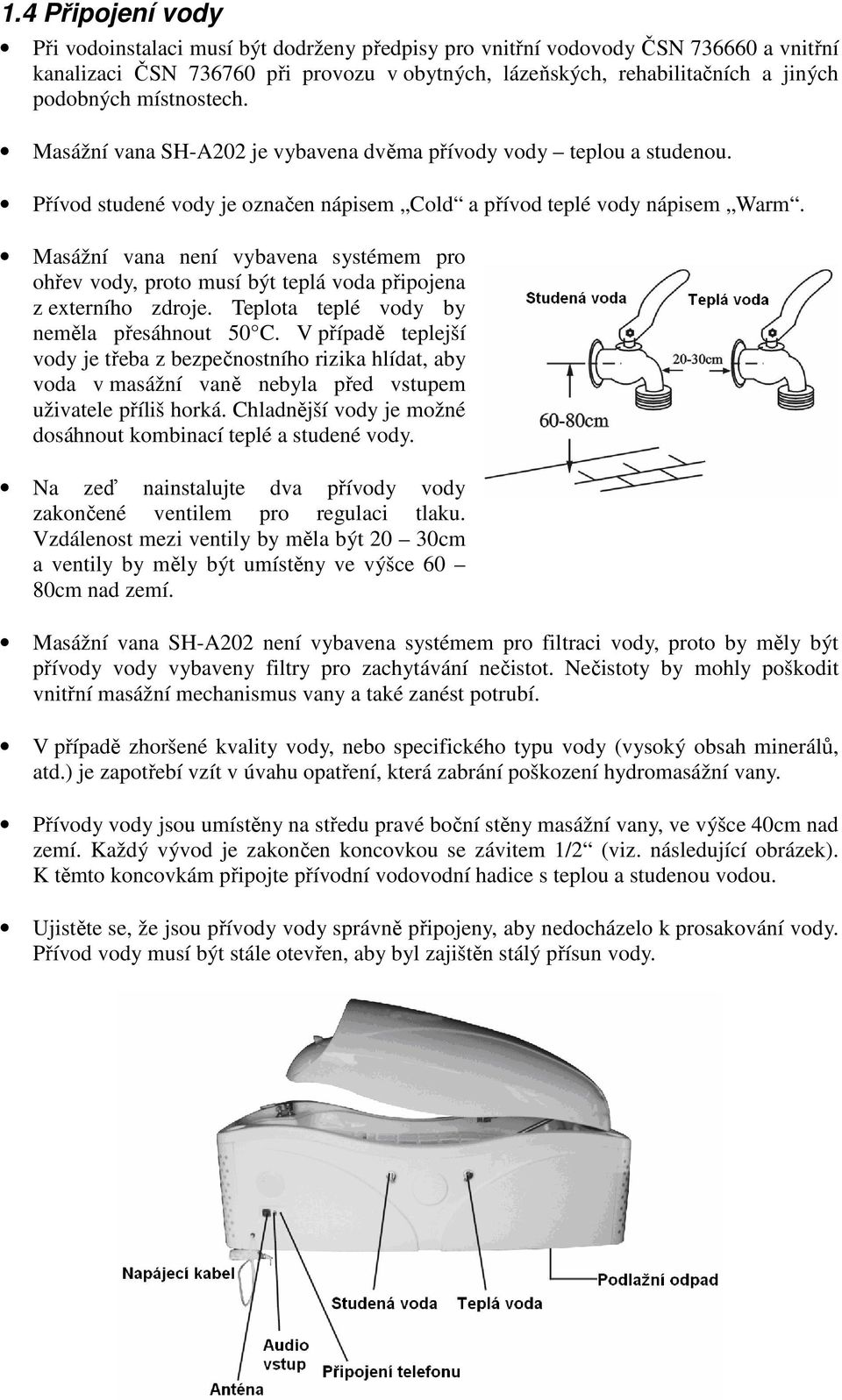

3 1.4 Připojení vody Při vodoinstalaci musí být dodrženy předpisy pro vnitřní vodovody ČSN a vnitřní kanalizaci ČSN při provozu v obytných, lázeňských, rehabilitačních a jiných podobných místnostech. Masážní vana SH-A202 je vybavena dvěma přívody vody teplou a studenou. Přívod studené vody je označen nápisem Cold a přívod teplé vody nápisem Warm. Masážní vana není vybavena systémem pro ohřev vody, proto musí být teplá voda připojena z externího zdroje. Teplota teplé vody by neměla přesáhnout 50 C. V případě teplejší vody je třeba z bezpečnostního rizika hlídat, aby voda v masážní vaně nebyla před vstupem uživatele příliš horká. Chladnější vody je možné dosáhnout kombinací teplé a studené vody. Na zeď nainstalujte dva přívody vody zakončené ventilem pro regulaci tlaku. Vzdálenost mezi ventily by měla být 20 30cm a ventily by měly být umístěny ve výšce 60 80cm nad zemí. Masážní vana SH-A202 není vybavena systémem pro filtraci vody, proto by měly být přívody vody vybaveny filtry pro zachytávání nečistot. Nečistoty by mohly poškodit vnitřní masážní mechanismus vany a také zanést potrubí. V případě zhoršené kvality vody, nebo specifického typu vody (vysoký obsah minerálů, atd.) je zapotřebí vzít v úvahu opatření, která zabrání poškození hydromasážní vany. Přívody vody jsou umístěny na středu pravé boční stěny masážní vany, ve výšce 40cm nad zemí. Každý vývod je zakončen koncovkou se závitem 1/2 (viz. následující obrázek). K těmto koncovkám připojte přívodní vodovodní hadice s teplou a studenou vodou. Ujistěte se, že jsou přívody vody správně připojeny, aby nedocházelo k prosakování vody. Přívod vody musí být stále otevřen, aby byl zajištěn stálý přísun vody.

Masážní vana není vybavena systémem pro ohřev vody, proto musí být teplá voda připojena z externího zdroje. Teplota teplé vody by neměla přesáhnout 50 C.

4 1.5 Připojení odpadu U masážní vany SH-A202 je odpad umístěn uprostřed dna masážní vany, 400mm od zadní stěny (viz. obrázek). Odpad je řešen samospádem a je zakončen flexibilní plastovou hadicí s průměrem 30mm a délkou 750mm. Tuto hadici napojte na podlahový odpadní systém. Odpadní hadice nesmí být ohnutá nebo přiskřípnutá. Napojení odpadu proveďte dle platných norem. 1.6 Připojení k elektrické síti Umístění vany ve vztahu k ostatním zařizovacím předmětům (elektrické zásuvky, elektrické a plynové spotřebiče) a veškeré rozvody a instalace musí odpovídat platným technickým a bezpečnostním normám. (ČSN změna 2/94). Vypínač a další elektrická zařízení musí být umístěny v takové vzdálenosti, aby nebyly přístupné z vany. Pro napájení masážní vany musí být použita pouze elektrická zásuvka 230V/50Hz vybavená zemnícím kolíkem. Napájecí obvod by měl obsahovat také ochranu proti přetížení. Používaná elektrická zásuvka musí být řádně připojena a uzemněna a měla by být umístěna 1 1,5m nad zemí. Není tedy nutné provádět nadbytečné stavební úpravy a vytvářet nový kabelový okruh. Podmínkou však je, aby masážní vana byla připojena na vlastní elektrický okruh, který je dimenzovaný na příkon zařízení uvedený od výrobce a také chráněný jističem (obdobně jako například automatická pračka). Napájecí kabel je umístěn na pravém boku masážní vany, 150mm od čelní stěny. Elektrické zařízení hydroterapeutického výrobku musí být připojeno na soustavu TN-S 230V s ochranou samočinným odpojením zdroje. Pokud není v objektu uvedená soustava zavedena, je nutné provést rozdělení vodiče PEN na ochranný vodič PE a vodič N v hlavním rozvaděči nebo v podružné rozvodnici pro hydromasážní zařízení.

Napojení odpadu proveďte dle platných norem. 1.

5 1.7 Připojení antény, externího audio signálu a telefonní linky Oba konce anténního kabelu připojte odděleně do anténní zásuvky, která je umístěna na pravém boku masážní vany. Externí audio signál (například CD přehrávač) je možné připojit do Line-In stereo konektorů označených CD. Konektory jsou umístěny na pravém boku masážní vany. Telefonní linku připojte do telefonní zásuvky umístěné na pravém boku masážní vany. 2. Technické parametry Model: SH-A202 Napájení: AC 230V / 50Hz Maximální příkon: 3000W Tlak vody: Max. 4 kg/cm 2 Forma: Samostatně stojící Rozsah teploty vody: 35 C 55 C Doporučená doba procedury sauny: minut Rozměry: 205 x 85 x 105cm Hmotnost: 165kg

Konektory jsou umístěny na pravém boku masážní vany. Telefonní linku připojte do telefonní zásuvky umístěné na pravém boku masážní vany. 2.

6 3. Schéma elektrického zapojení
