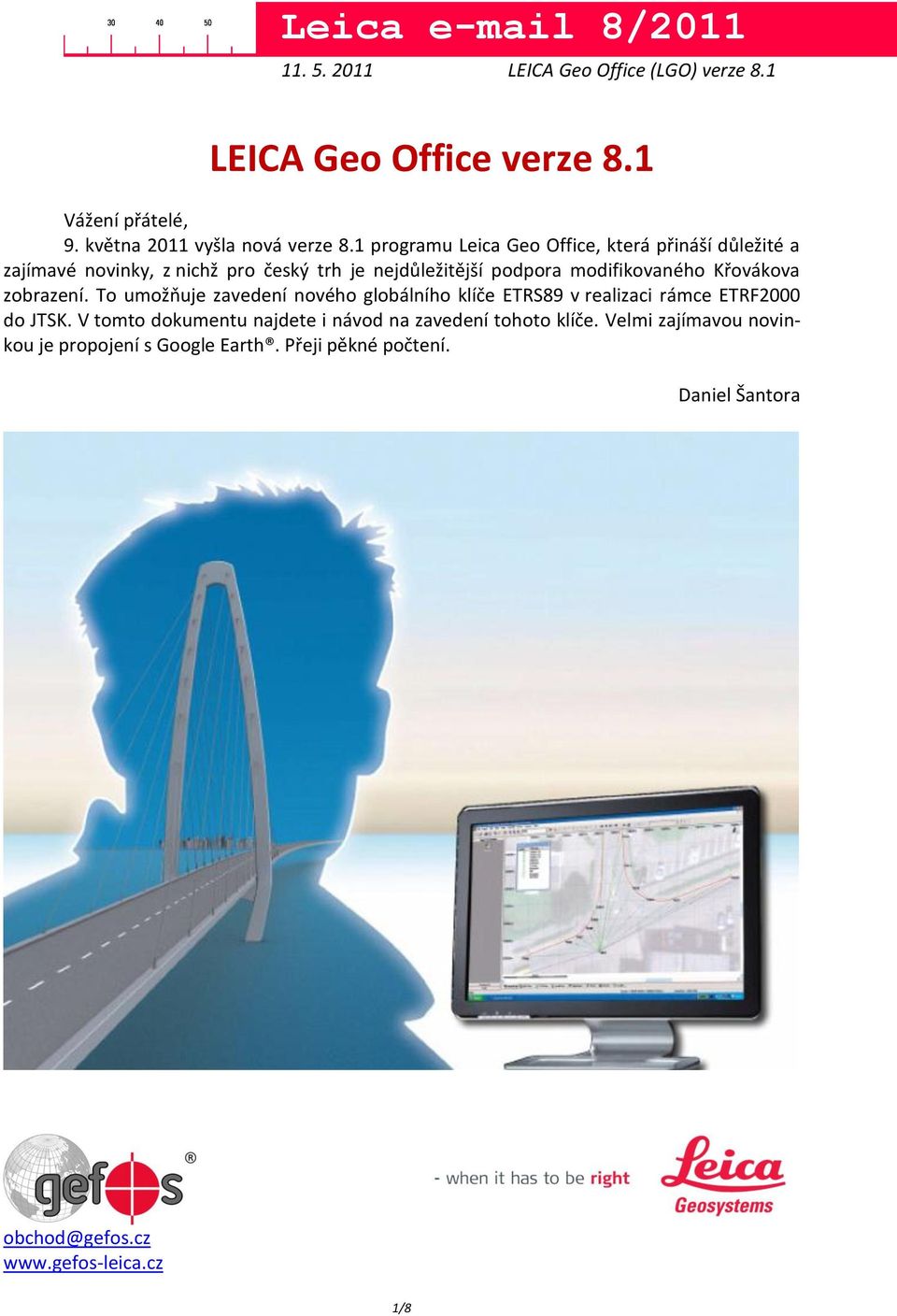

1 LEICA Geo Office verze 8.1 Vážení přátelé, 9. května 2011 vyšla nová verze 8.1 programu Leica Geo Office, která přináší důležité a zajímavé novinky, z nichž pro český trh je nejdůležitější podpora modifikovaného Křovákova zobrazení. To umožňuje zavedení nového globálního klíče ETRS89 v realizaci rámce ETRF2000 do JTSK. V tomto dokumentu najdete i návod na zavedení tohoto klíče. Velmi zajímavou novinkou je propojení s Google Earth. Přeji pěkné počtení. Daniel Šantora 1/8

2 Úvod Leica 8/2011 LEICA Geo Office (LGO) je kancelářský software, který doprovází nový systém LEICA Viva. Podporuje všechny typy měření (TPS, GNSS a nivelace) a je ideálním nástrojem pro prohlížení, zpracování, kontrolu kvality a archivaci dat před následným odesláním do dalších mapovacích nebo inženýrských softwarových systémů. Kromě toho, že je LEICA Geo Office perfektním partnerem pro Viva GNSS a TPS přístroje, podporuje také totální stanice řady FlexLine a starší řady TPS, GNSS a nivelačních přístrojů. Co je nového ve verzi 8.1 LEICA Geo Office verze 8.1 obsahuje řadu vylepšení a oprav. Přehled nejdůležitějších změn: Podpora modifikovaného Křovákova zobrazení pro nový globální klíč Prohlížení dat v Google Earth Import/export nové verze 3.01 výměnného formátu RINEX Nástroj pro hromadné přejmenování Další vylepšení Softwarová údržba LGO verze 8.1 vyžaduje softwarovou údržbu, která vám nevypršela dříve než 6. května Datum konce softwarové údržby vaší licence LGO zjistíte následovně: Z hlavního menu LGO otevřete Help > O programu > Zakoupeno > záložka Údržba Pokud vám nestačí datum softwarové údržby pro získání této verze, prosím, kontaktujte nás, uděláme vám nabídku na softwarovou údržbu. Jednotnou cenu zde nelze sdělit, protože cena závisí na tom, jaké máte v LGO licenční moduly. Získání LGO verze 8.1 Všechny soubory potřebné pro instalaci LGO v8.1 jsou na našem FTP serveru v adresáři: Pokud vám již běží na počítači LGO v8.0 a zároveň máte platnou údržbu pro v8.1 stačí, když odinstalujete v8.0 a nainstalujete v8.1. Pokud máte platnou údržbu, ale stále používáte verzi 7.01 nebo starší, potřebujete od nás získat tzv. licenční číslo nároku (Entitlement Id), které získáte zdarma, pokud vám stačí pevná licence na jeden počítač nebo za poplatek, pokud chcete síťovou plovoucí licenci. Čeština do LGO v8.1 Na češtině samozřejmě pracujeme, odhadujeme její dokončení do /8

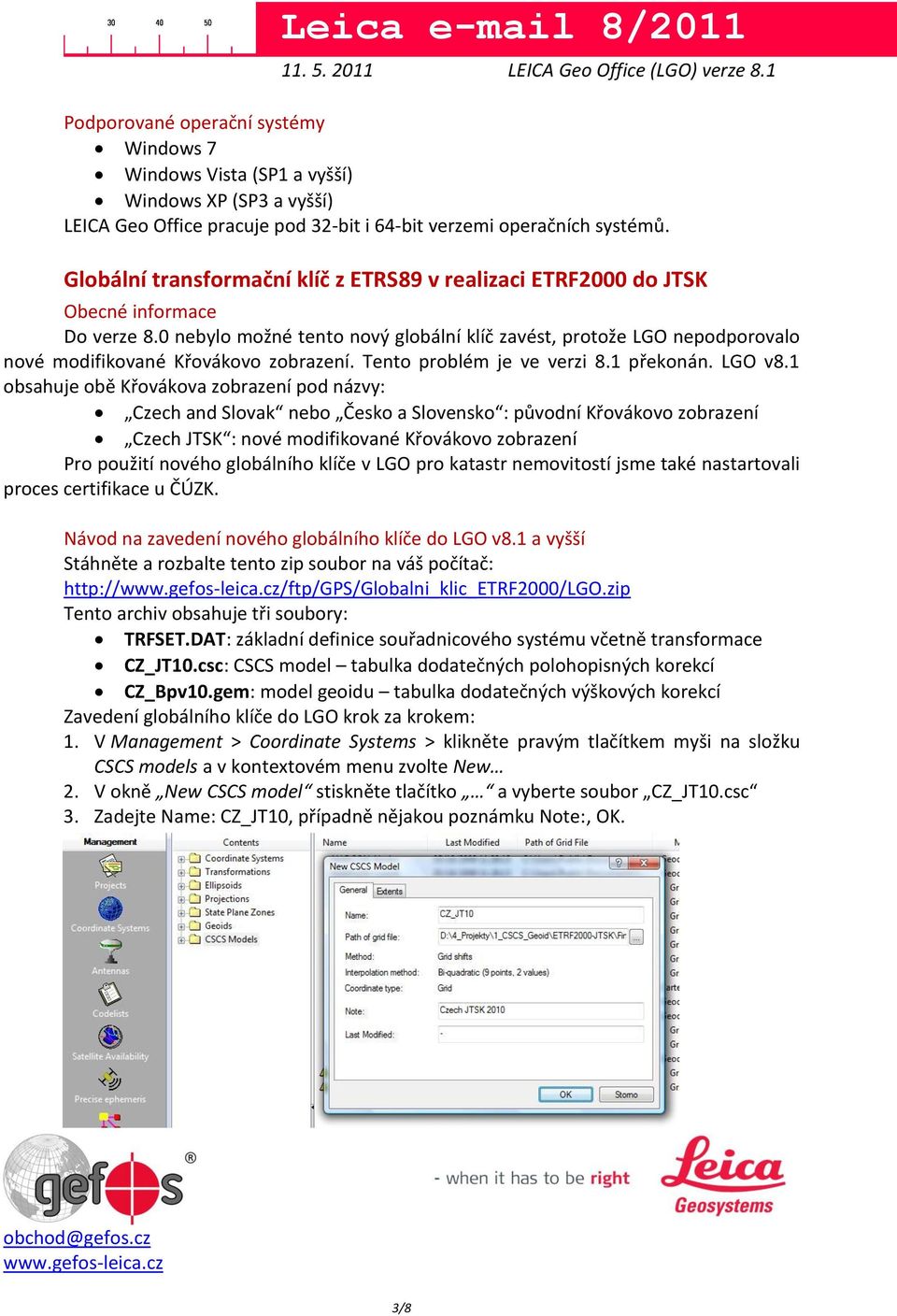

3 Podporované operační systémy Windows 7 Windows Vista (SP1 a vyšší) Windows XP (SP3 a vyšší) LEICA Geo Office pracuje pod 32-bit i 64-bit verzemi operačních systémů. Globální transformační klíč z ETRS89 v realizaci ETRF2000 do JTSK Obecné informace Do verze 8.0 nebylo možné tento nový globální klíč zavést, protože LGO nepodporovalo nové modifikované Křovákovo zobrazení. Tento problém je ve verzi 8.1 překonán. LGO v8.1 obsahuje obě Křovákova zobrazení pod názvy: Czech and Slovak nebo Česko a Slovensko : původní Křovákovo zobrazení Czech JTSK : nové modifikované Křovákovo zobrazení Pro použití nového globálního klíče v LGO pro katastr nemovitostí jsme také nastartovali proces certifikace u ČÚZK. Návod na zavedení nového globálního klíče do LGO v8.1 a vyšší Stáhněte a rozbalte tento zip soubor na váš počítač: Tento archiv obsahuje tři soubory: TRFSET.DAT: základní definice souřadnicového systému včetně transformace CZ_JT10.csc: CSCS model tabulka dodatečných polohopisných korekcí CZ_Bpv10.gem: model geoidu tabulka dodatečných výškových korekcí Zavedení globálního klíče do LGO krok za krokem: 1. V Management > Coordinate Systems > klikněte pravým tlačítkem myši na složku CSCS models a v kontextovém menu zvolte New 2. V okně New CSCS model stiskněte tlačítko a vyberte soubor CZ_JT10.csc 3. Zadejte Name: CZ_JT10, případně nějakou poznámku Note:, OK. 3/8

4 4. V Management > Coordinate Systems > klikněte pravým tlačítkem myši na složku Geoids a v kontextovém menu zvolte New 5. V okně New Geoid model stiskněte tlačítko a vyberte soubor CZ_Bpv10.gem 6. Zadejte Name: CZ_Bpv10, případně nějakou poznámku Note:, OK. 7. V Management > Coordinate Systems > klikněte pravým tlačítkem myši na složku Coordinate Systems a v kontextovém menu zvolte Import Coordinate System, vyberte stažený soubor TRFSET.dat a stiskněte Open. Tímto krokem dojde ve složce Coordinate Systems k vytvoření nového souřadnicového systému CZ_JT Ve složce Coordinate Systems klikněte pravým tlačítkem myši na CZ_JT10 a v kontextovém menu vyberte Properties 9. V okně Coordinate System Properties musí být vybrány všechny položky podle následujícího obrázku. Pravděpodobně bude potřeba ručně vybrat model geoidu CZ_Bpv10. 4/8

5 10. Souřadnicový systém se do konkrétního projektu zavede následovně. V Management > Projects klikněte na váš konkrétní projekt pravým tlačítkem myši a v kontextovém menu vyberte Properties 11. V záložce Coordinates okna Project Properties vyberte Coordinate System: CZ_JT Po otevření projektu můžete v záložce Points nastavovat zobrazování různých typů souřadnic a to pomocí nástrojové lišty Coordinate Format : : WGS84 geodetické (zeměpisná šířka a délka, elips. výška) : místní pravoúhlé (S-JTSK) 13. Pro zobrazení souřadnic WGS84 zajistěte, aby byly viditelné sloupce Point Id, Latitude, Longitude a Ellip. Hgt. To se dělá tak, že na hlavičku sloupců kliknete pravým tlačítkem myši, z kontextového menu vyberete Columns a v seznamu sloupců si vyberete požadované položky. 5/8

6 14. Pro zobrazení souřadnic JTSK zajistěte, aby byly viditelné sloupce Point Id, Easting, Northing a Ortho. Hgt. To se dělá tak, že na hlavičku sloupců kliknete pravým tlačítkem myši, z kontextového menu vyberete Columns a v seznamu sloupců si vyberete požadované položky. Poznámky k tvorbě zápisníku (Fieldbook) ze zakázky Díky zavedení nového globálního klíče do LGO můžete opět využívat funkci tvorby zápisníku při importu polní zakázky do LGO. Jedná se o funkci přístupnou přes Import > Raw data > výběr zakázky > Import > Ikona Display Fieldbook (vlevo dole). Pro vytvoření zápisníku s JTSK souřadnicemi z globálního klíče je bezpodmínečně nutné zajistit, aby před importem byly soubory obou korekčních tabulek CZ_JT10.csc a CZ_Bpv10.gem nahrány ve stejném adresáři, ve kterém se nachází právě importovaná zakázka. Obsah zápisníku lze nastavit v Management > Report Templates > složka Import > pravé tl. myši na konkrétní masce > Properties (příp. New pro tvorbu nové masky). 6/8

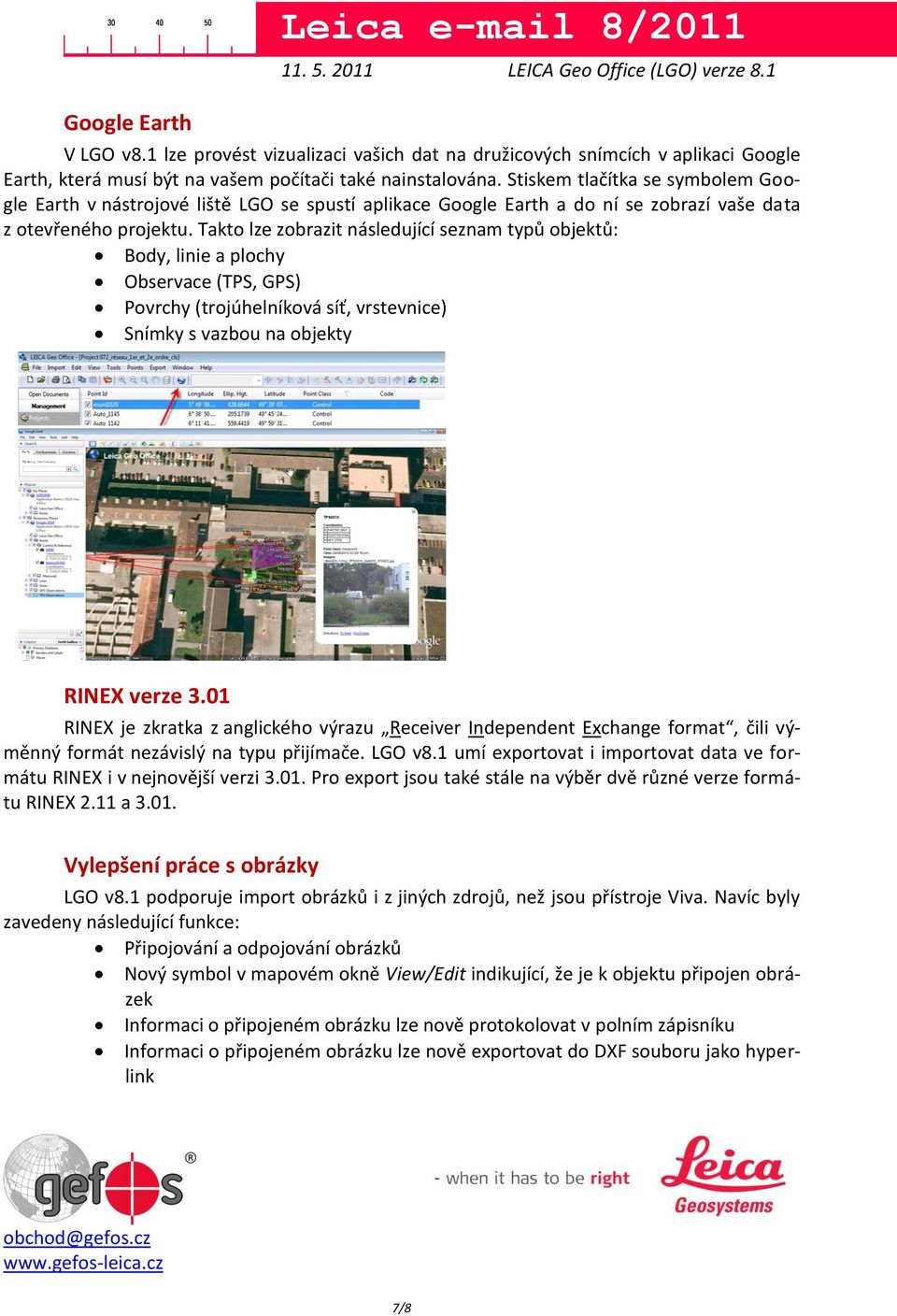

7 Google Earth Leica 8/2011 V LGO v8.1 lze provést vizualizaci vašich dat na družicových snímcích v aplikaci Google Earth, která musí být na vašem počítači také nainstalována. Stiskem tlačítka se symbolem Google Earth v nástrojové liště LGO se spustí aplikace Google Earth a do ní se zobrazí vaše data z otevřeného projektu. Takto lze zobrazit následující seznam typů objektů: Body, linie a plochy Observace (TPS, GPS) Povrchy (trojúhelníková síť, vrstevnice) Snímky s vazbou na objekty RINEX verze 3.01 RINEX je zkratka z anglického výrazu Receiver Independent Exchange format, čili výměnný formát nezávislý na typu přijímače. LGO v8.1 umí exportovat i importovat data ve formátu RINEX i v nejnovější verzi Pro export jsou také stále na výběr dvě různé verze formátu RINEX 2.11 a Vylepšení práce s obrázky LGO v8.1 podporuje import obrázků i z jiných zdrojů, než jsou přístroje Viva. Navíc byly zavedeny následující funkce: Připojování a odpojování obrázků Nový symbol v mapovém okně View/Edit indikující, že je k objektu připojen obrázek Informaci o připojeném obrázku lze nově protokolovat v polním zápisníku Informaci o připojeném obrázku lze nově exportovat do DXF souboru jako hyperlink 7/8

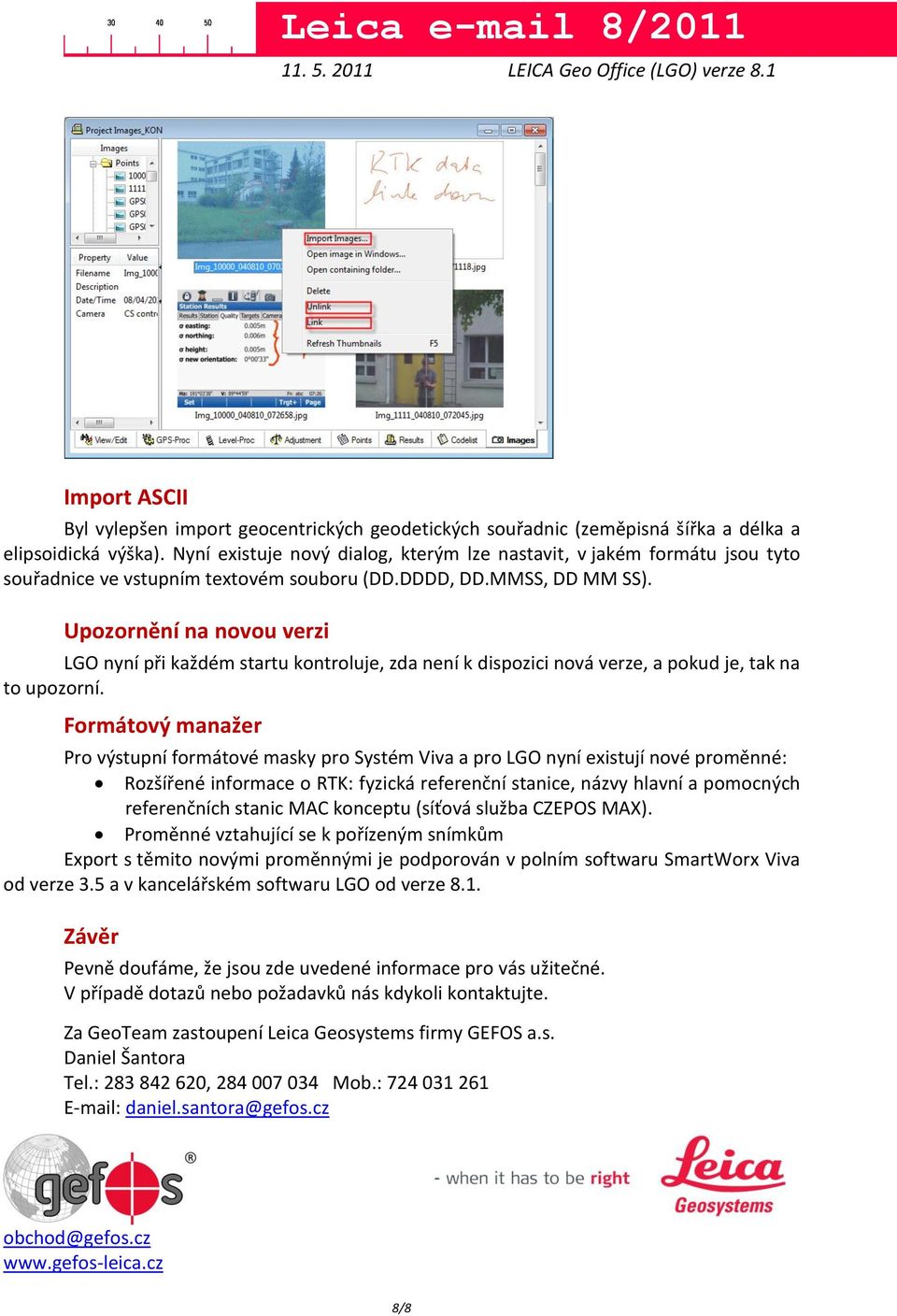

8 Import ASCII Byl vylepšen import geocentrických geodetických souřadnic (zeměpisná šířka a délka a elipsoidická výška). Nyní existuje nový dialog, kterým lze nastavit, v jakém formátu jsou tyto souřadnice ve vstupním textovém souboru (DD.DDDD, DD.MMSS, DD MM SS). Upozornění na novou verzi LGO nyní při každém startu kontroluje, zda není k dispozici nová verze, a pokud je, tak na to upozorní. Formátový manažer Pro výstupní formátové masky pro Systém Viva a pro LGO nyní existují nové proměnné: Rozšířené informace o RTK: fyzická referenční stanice, názvy hlavní a pomocných referenčních stanic MAC konceptu (síťová služba CZEPOS MAX). Proměnné vztahující se k pořízeným snímkům Export s těmito novými proměnnými je podporován v polním softwaru SmartWorx Viva od verze 3.5 a v kancelářském softwaru LGO od verze 8.1. Závěr Pevně doufáme, že jsou zde uvedené informace pro vás užitečné. V případě dotazů nebo požadavků nás kdykoli kontaktujte. Za GeoTeam zastoupení Leica Geosystems firmy GEFOS a.s. Daniel Šantora Tel.: , Mob.: daniel.santora@gefos.cz 8/8
