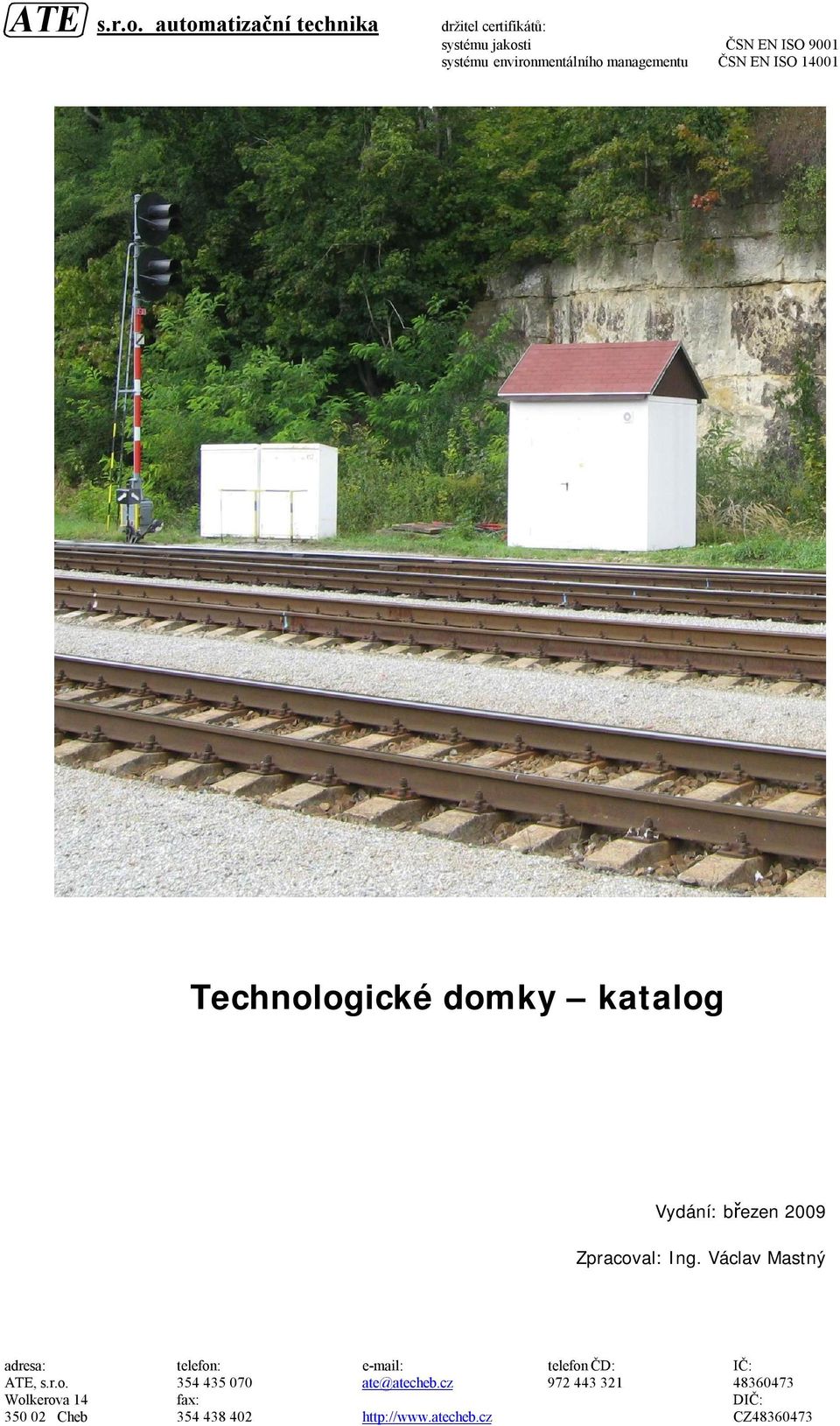

1 držitel certifikátů: systému jakosti ČSN EN ISO 9001 systému environmentálního managementu ČSN EN ISO Technologické domky katalog Vydání: březen 2009 Zpracoval: Ing. Václav Mastný

2 OBSAH 1. Legislativní část Základní rozdělení domků Řada A27 2xx, A27 3xx Řada A27 4xx, A27 5xx Technické údaje Domky s plochou střechou (bez nástavbové střechy) Domky s rovnou střechou (určené pro nástavbovou střechu) Podlaha domku Konstrukce stěn Střecha Vnitřní povrchové úpravy Výplně otvorů Ochrana proti vnějšímu elektromagnetickému rušení Klimatizace domku Sestavování domků do jednoho celku Vybavení domku Architektonický vzhled domku Požární vlastnosti domku Manipulace, přeprava a montáž domku Nejčastější využití domků Výhody technologických domků ATE strana 2

3 1. Legislativní část Zaváděcí list u ČD: ZL 12/2004-SZ Technický popis, návod pro montáž, obsluhu a údržbu: T ATE Technické podmínky: TP ATE Směrnice pro projektování: SP ATE Prohlášení o shodě: pro každý domek Záruční doba: 24 měsíců 2. Základní rozdělení domků Technologické domky se vyrábějí ve dvou základních řadách s dalším rozdělením Řada A27 2xx, A27 3xx Provedení bez nástavbové střechy. Dešťová voda z prostoru střechy je odváděna do základové patky PVC odpadní trubkou vnitřkem domku Řada A27 4xx, A27 5xx Provedení s nástavbovou šikmou (sedlovou nebo valbovou) střechou. Jedná se o dřevěnou vazníkovou konstrukci, pokrytou krytinou. strana 3

4 Obr.2.1 Schéma rozdělení typů technologických domků 3. Technické údaje 3.1. Domky s plochou střechou (bez nástavbové střechy) typ domku vnější výška vnitřní výška u zadní stěny vnější šířka vnitřní šířka u podlahy vnější délka vnitřní délka hmotnost domku [t] A ,26 A ,38 A ,50 A ,62 A ,74 A ,87 A ,99 A ,11 A ,23 A ,66 A ,83 A ,99 A ,15 A ,32 A ,48 A ,64 A ,81 A ,97 strana 4

5 3.2. Domky s rovnou střechou (určené pro nástavbovou střechu) typ domku vnější výška vnitřní výška u zadní stěny vnější šířka vnitřní šířka u podlahy vnější délka vnitřní délka hmotnost domku [t] A ,28 A ,38 A ,47 A ,57 A ,66 A ,75 A ,85 A ,94 A ,04 A ,69 A ,82 A ,96 A ,10 A ,23 A ,37 A ,50 A ,64 A ,78 4. Podlaha domku Podlaha domku je provedena jako zateplená, s definovanou únosností 500 kg/m 2. Povrch podlahy je opatřen bezprašným nátěrem. Do podlahy je možné zhotovovat otvory pro vstup kabelizace, atd. Definice rozměrů a poloh otvorů se provádí při objednávce domku, zhotovování dodatečných otvorů je také možné. 5. Konstrukce stěn Technologické domky jsou vyrobeny z lehčeného betonu (Liaporbetonu), jehož hlavní předností je prověřená ohnivzdornost, příznivé vlhkostní vlastnosti, vyšší zvuková neprůzvučnost, nízká kapilární vzlínavost a další vlastnosti, vyplývající z použití keramických perel Liaporu jako hlavního kameniva v betonové směsi. strana 5

6 Obr.5.1 Řez stěnou domku Do stěn je možné umístit dveřní a okenní otvory, prostupy a rozvody pro elektroinstalaci. Stěny domku jsou tloušťky mm. Jsou zatepleny zevnitř izolací z minerální vlny. 6. Střecha U domků v provedení s plochou střechou je střecha opatřena hydroizolačními pásy ELASTEK, které zajišťují izolaci střechy domku proti vodě. Nepředpokládá se, že domky s plochou střechou budou opatřeny šikmou střešní nástavbou. strana 6

7 U domků v provedení s rovnou střechou není zřízena hydroizolace střechy. Na střeše jsou připraveny úchyty pro upevnění střešní nástavby. Na tuto střechu se musí vždy montovat střešní nástavba. Šikmá střecha je provedena s dřevěnými sbíjenými vazníky, pobitá prkny a krytinou bitumenovým šindelem, nebo podle požadavku zákazníka jinou krytinou. Střechu je možné na zvláštní požadavek zákazníka opatřit okapy a dešťovými svody. Klempířské konstrukce jsou kovové. Na zvláštní požadavek je možné dodat nevodivé (plastové) provedení klempířských prvků (okapů a dešťových svodů), aby se usnadnilo použití domku v prostoru ochrany trakčního vedení. Nad dveřmi domku je přístřešek, který má dřevěnou konstrukci s kovovou podpěrou, s krytinou bitumenovým šindelem. 7. Vnitřní povrchové úpravy Stěny a strop jsou opatřeny omyvatelným akrylátovým nástřikem, podlaha je opatřena bezprašným bezbarvým akrylátovým penetračním nátěrem. 8. Výplně otvorů Ve stěně domku jsou vsazeny vchodové dveře NOVOFERM Siebau T 30 Feuerschutztűr se základní povrchovou úpravou, požárně odolné, opatřené uzavíráním na zámek FAB, s kličkou z vnitřní strany domku. Rozměry, poloha, počet dveří a jejich otevírání je možné provést podle konkrétních požadavků zákazníka. 9. Ochrana proti vnějšímu elektromagnetickému rušení Konstrukce domku umožňuje snižovat vliv elektromagnetického rušení. V konstrukci domku je provedeno pospojení armovacích sítí stěn, stropu, podlahy zárubní dveří a dveří samotných. Tato soustava je pak vyvedena na šroub M6 v instalační krabičce pro připojení na zemnící soustavu. strana 7

8 10. Klimatizace domku Klimatizace v domku sestává z těchto součástí: topné panely, umístěné na stropě ventilátor s elektricky uzavíratelnou klapkou vstup vnějšího vzduchu, opatřený elektricky uzavíratelnou klapkou Činnost klimatizace je řízena průmyslovým automatem, který je součástí rozvaděče klimatizace a který řídí činnost klimatizace v těchto třech stupních: při poklesu vnitřní teploty pod nastavenou mez zapíná topné panely, umístěné na stropě při nárůstu vnitřní teploty nad nastavenou mez elektricky otevírá klapky a umožňuje tak ventilaci vnitřního prostoru domku při dalším nárůstu vnitřní teploty zapíná ventilátor a je tak zahájena nucená ventilace Současně je blokováno větrání při vyšší vnější teplotě vzduchu, než je uvnitř domku, aby nedocházelo k nucenému vhánění teplejšího vzduchu do prostoru domku. Výhodou tohoto klimatizačního systému je jednoduchost, příznivá cena, nízké nároky na údržbu, absence náplní a spolehlivost. Do domku je možné také na přání zákazníka instalovat aktivní klimatizační jednotku jednotku. strana 8

9 11. Sestavování domků do jednoho celku Technologické domky je možné sestavovat vedle sebe do jednoho, prostorově propojeného, celku. Přiléhající stěny domků mohou mít otvor téměř po celé stěně domku. Spojením pak vznikne prostor pro technologická zařízení požadovaných rozměrů. Podrobnosti takovéhoto použití je nutné konzultovat s výrobcem. 12. Vybavení domku V základní výbavě domek obsahuje elektroinstalaci, která zahrnuje osvětlení, zásuvky pro údržbu a klimatizaci. Součástí domku je též stříška nad vstupní dveře. Volitelně je pak možné si objednat vybavení domku dle přání zákazníka. Jedná se zejména o: kabelové prostupy (průchodky) stojanové řady (pro jeden nebo dva stojany) police na výkresy police pro různá zařízení (oddělovací transformátor, baterie, dobíječe, atd.) rozvaděče baterie atd. 13. Architektonický vzhled domku Architektonický vzhled domku lze upravit podle požadavků zákazníka. V základním provedení jsou stěny domku bílé se strukturovanou, tenkovrstvou omyvatelnou omítkou. Stěny je možné z vnější strany obložit dřevem, je také možné zvolit barvu vnější omítky. strana 9

10 14. Požární vlastnosti domku Pro konstrukci technologických domků bylo Technickým a zkušebním ústavem Praha, s.p. vypracované Požárně klasifikační osvědčení č. PKO /AO 204. Výstupem z osvědčení je stanovení hodnoty požární odolnosti pro obvodové stěny a strop. V případě obou částí domku byla stanovena hodnota 90 minut pro namáhání požárem z vnitřní i vnější strany. Stupeň hořlavosti použitého betonu byl konstatován jako A nehořlavá hmota. Stanovení normové požární odolnosti je provedeno podle ČSN EN Podlaha REI = 90 Stěna REI = 30 Strop REI = 90 Na přání zákazníka je možné domek vybavit přenosnými hasícími přístroji, nebo systémem elektrické požární signalizace a automatického zhášení požáru. 15. Manipulace, přeprava a montáž domku Domky jsou vyráběny vcelku a na místo stavby se přepravují kompletní. Pouze střešní konstrukce (je-li) se dopravuje samostatně a montuje se na domek až na místě stavby. Montáž domku se provádí na předem připravené základy. Základy musí být provedeny až na únosnou vrstvu základové půdy, minimálně však do nezámrzné hloubky (cca 80 cm pod okolní terén). Založení je možné provést na základové patky, základové pasy nebo základovou desku. Tu je však nutné opatřit izolací proti vnikání zemní vlhkosti. strana 10

11 Domek po uložení ale i během montážních prací může být podepřen pouze v místech budoucích základů. Pro manipulaci s domkem slouží výhradně úchyty v obvodových stěnách, přístupné ze střechy. Pro uchycení lan jeřábu lze použít jen k tomu určené speciální závěsy. Ty je možné zapůjčit nebo zakoupit u výrobce. K zavěšení je nutné použít lana dlouhá nejméně 3 m u domků do délky delší stěny 4 m a u větších domků je nutné použít lana dlouhá nejméně 5 m, aby nebyl na závěsy vyvíjen větší boční tah. Závěsné lano musí svírat úhel nejméně 60 s vodorovnou rovinou. Je také možné použít zavěšovací konstrukci, která zamezí vzniku bočního tahu na závěsná oka. S domkem je možné dodatečně manipulovat, nakládat, překládat a přemisťovat. Po umístění domku na základové patky musí být mezi terénem a spodní plochou domku zajištěna mezera min. 8 cm. Domek proto není nutné opatřovat izolačním nátěrem, zabraňujícím vnikání vlhkosti a vody ze země. Přepravu domku je možné provést po silnici nebo železnici. Je také možné si přepravu zajistit vlastními prostředky. 16. Nejčastější využití domků Technologické domky jsou vhodné zejména pro umístění těchto zařízení: přejezdová zabezpečovací zařízení strana 11

12 staniční zabezpečovací zařízení centralizované části traťových zabezpečovacích zařízení ústředny elektrické rozvodny atd. 17. Výhody technologických domků ATE odolnost proti vandalismu a dalším vlivům dlouhá životnost široká řada rozměrů a velikostí monolitická konstrukce možnost dopravení kompletně vybaveného domku až na místo stavby možnost přizpůsobení domku potřebám konkrétní stavby strana 12
