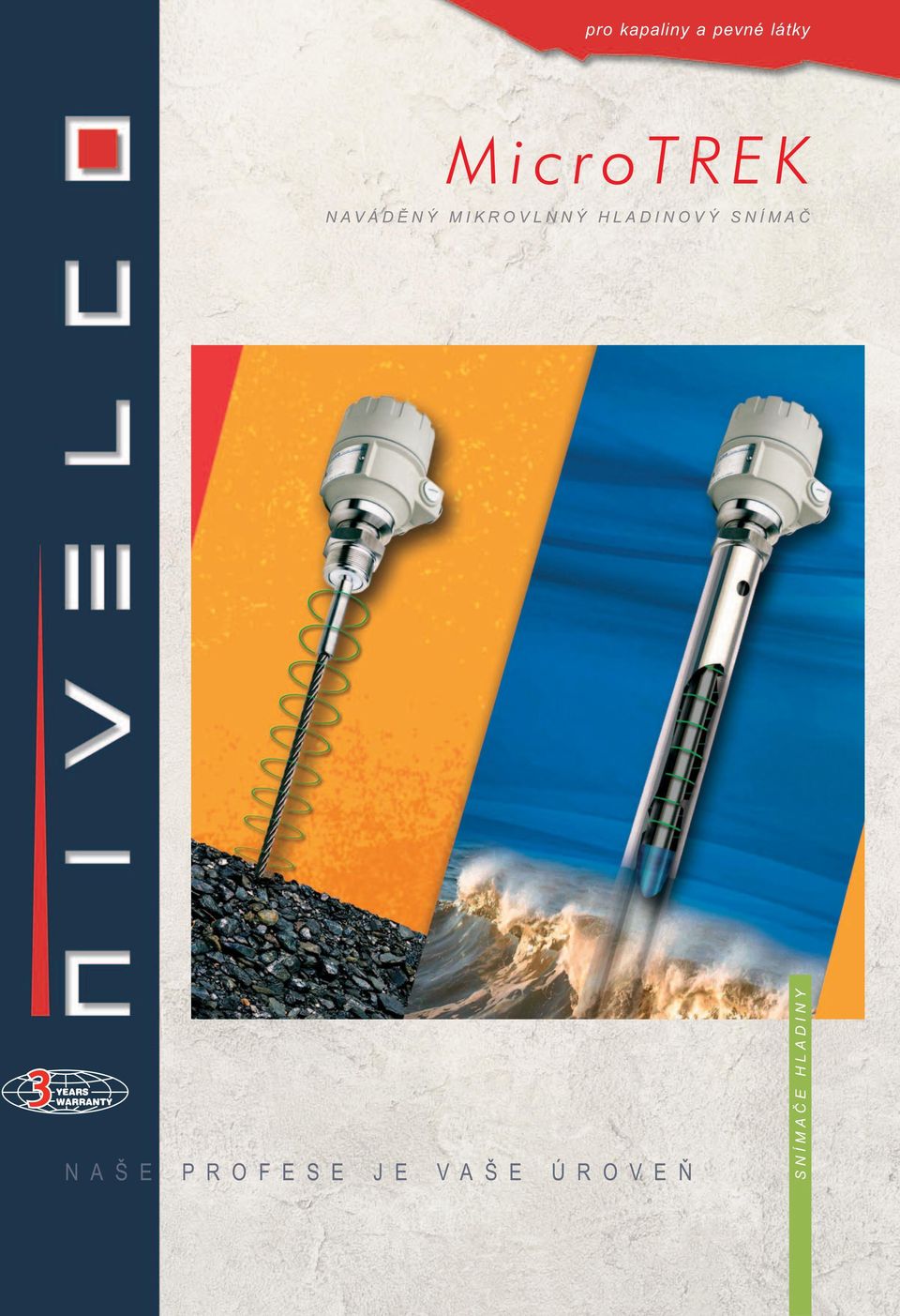

1 pro kapaliny a pevné látky MicroTREK NAVÁDĚNÝ MIKROVLNNÝ HLADINOVÝ SNÍMAČ N A Š E P R O F E S E J E V A Š E Ú R O V E Ň SNÍMAČE HLADINY

2 N A Š E P R O F E S E J E MicroTREK SNÍMAČE PRO KAPALINY A PEVNÉ LÁTKY PŘEDNOSTI Měřící dosah až do 24m Přesnost: +/- 5 mm Měření je nezávislé na dielektrické konstantě, teplotě, tlaku a změnám hustoty Tyč, kabel a koaxialní sondy Minimální εr 1,4 2-vodič. verze Grafický displej 4 20mA + HART výstup Teplotní rozsah média: C Max. procesní tlak: 40 bar POPIS MicroTREK naváděný mikrovlnný úrovňový snímač je navržen pro postupné měření úrovňě vodivých a nevodivých kapalin a pevných látek. MicroTREK funguje na bázi známého TDR (Time Domain Reflectometry) principu. Micropulsy jsou vysílány podél sondy rychlostí světla. Jakmile puls dosáhne povrchu média, je odražen zpět do elektronického modulu. Úroveň vzdálenosti je přímo úměrná času, který puls uletí. Odražený signál je závislý na dielektrické konstantě materiálu. Aby se zajistila proveditelnost měření, musí být ε r 1,4. Tato technologie není ovlivněna vlastnostmi média. Měření není ovlivněno změnou fyzických vlastností materiálů jako jsou teplota, tlak, dielektrická konstanta. Měření média a síla odraženého signálu závisí na relativní dielektrické konst antě (εr) média. Síla odraženého signálu (%) ε r hodnoty Butan 1,4 Mot. nafta 4 Cement 1,5-10 Zrno 3-5 LPG 1,6-1,9 Vápenec 6,1-9,1 Petrolej 2,1 Kyselina Sírová 20 Surová nafta 2,1 Aceton 21 Bělidla 2,2-2,9 Etanol 24 Benzen 2,3 Metan 33,1 Asfalt 2,6 Glycol 37 Slínek 2,7 Nitrobenzen 40 Pryskyřice 3,6 Voda 80 APLIKACE Mono kabel / Mono tyč Dvojitý kabel Dvojitá tyč Koaxiální trubka Cement, vápnec, popel, Nádrže s rouzpouštědly, Plastové granuláty Malé nádrže s Oxid hlinitý, saze oleji nebo palivy Potažené nádrže max. 6 m výškou Všechny vysoce- viskozivní kapaliny Minerální prášky Čisté i znečištěné kapaliny Pro všechny viskózní kap. Aggressivní média s potaženými sondami Mírně vodivé pěny Pro vysoké teploty Nádrže s vodou Plastové granuláty Pro produkty s nízkoudielektrickou konstantou (εr > 1.8) Lehké granuláty Pro úzké nádrže Kde je potřeba min. mrtvá zóna upevnění blíže k nádrži Čisté i znečištěné kapaliny Jemné prášky Pro úzké nádrže Kde je potřeba min. mrtvá zóna Pro média s nízkou dielektrickou konstantou a lehce pohyblivé produkty Rozpouštědla, zkapalněné plyny, LPG, LNG Pro čisté kapaliny s nízkou dielektrickou konstantou Proudící kapaliny Kapalinový nebo parní postřikovač blízko sondy Může být vyhříváno Možný kontakt se stěnami nádrže Bypass aplikace

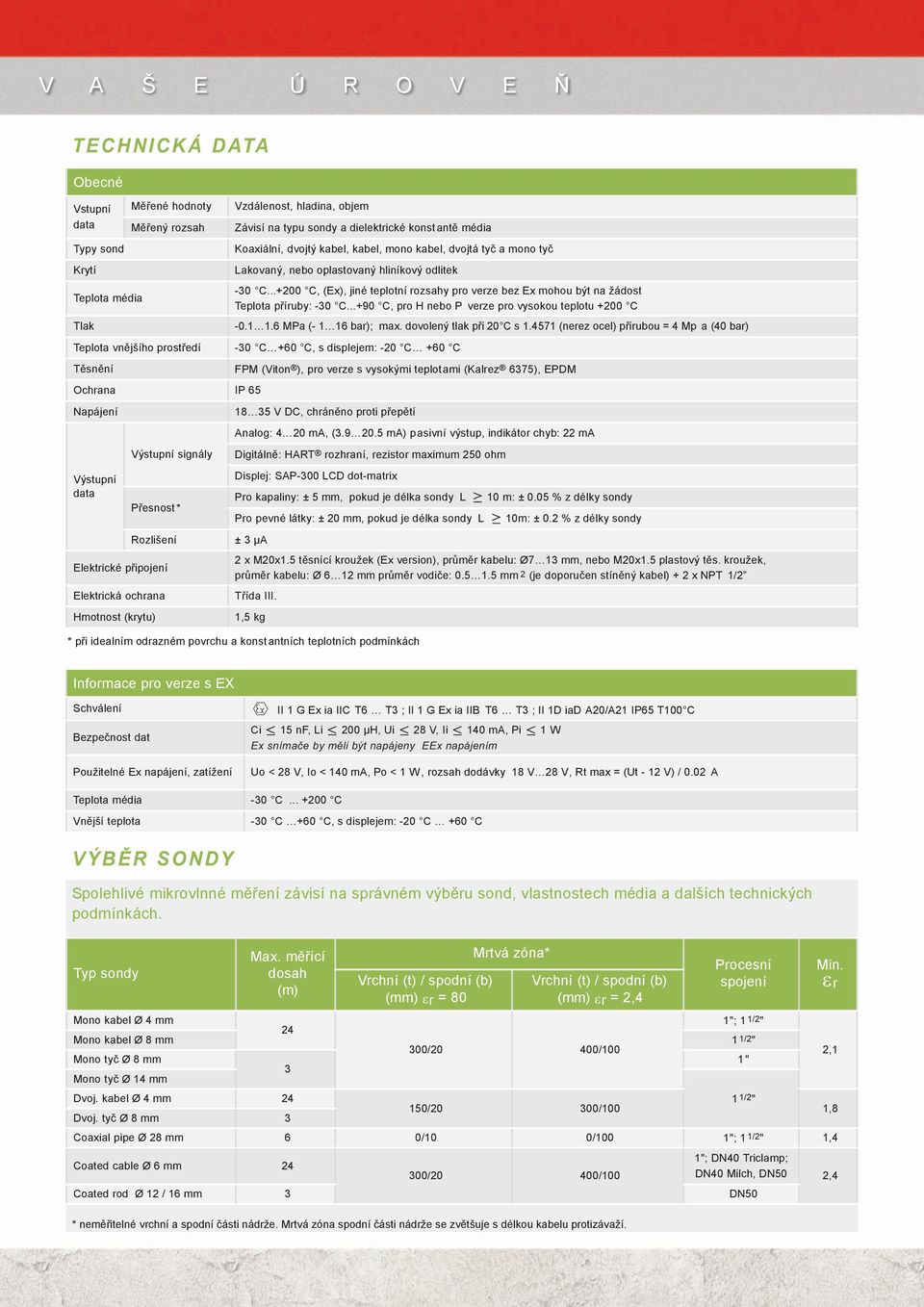

3 V A Š E Ú R O V E Ň TECHNICKÁ DATA Obecné Vstupní data Typy sond Krytí Teplota média Tlak Měřené hodnoty Měřený rozsah Vzdálenost, hladina, objem Závisí na typu sondy a dielektrické konstantě média Koaxiální, dvojtý kabel, kabel, mono kabel, dvojtá tyč a mono tyč Lakovaný, nebo oplastovaný hliníkový odlitek -30 C C, (Ex), jiné teplotní rozsahy pro verze bez Ex mohou být na žádost Teplota příruby: -30 C C, pro H nebo P verze pro vysokou teplotu +200 C MPa ( bar); max. dovolený tlak při 20 C s (nerez ocel) přírubou = 4 Mp a (40 bar) Teplota vnějšího prostředí -30 C +60 C, s displejem: -20 C +60 C Těsnění Ochrana IP 65 Napájení Výstupní data Výstupní signály Přesnost* Elektrické připojení Elektrická ochrana Hmotnost (krytu) Rozlišení ± 3 µa FPM (Viton ), pro verze s vysokými teplotami (Kalrez 6375), EPDM V DC, chráněno proti přepětí Analog: 4 20 ma, ( ma) pasivní výstup, indikátor chyb: 22 ma Digitálně: HART rozhraní, rezistor maximum 250 ohm Displej: SAP-300 LCD dot-matrix Pro kapaliny: ± 5 mm, pokud je délka sondy L Pro pevné látky: ± 20 mm, pokud je délka sondy L 10 m: ± 0.05 % z délky sondy 10m: ± 0.2 % z délky sondy 2 x M20x1.5 těsnící kroužek (Ex version), průměr kabelu: Ø7 13 mm, nebo M20x1.5 plastový těs. kroužek, průměr kabelu: Ø 6 12 mm průměr vodiče: mm 2 (je doporučen stíněný kabel) + 2 x NPT 1/2 Třída III. 1,5 kg * při idealním odrazném povrchu a konstantních teplotních podmínkách Informace pro verze s EX Schválení Bezpečnost dat Použitelné Ex napájení, zatížení II 1 G Ex ia IIC T6 T3 ; II 1 G Ex ia IIB T6 T3 ; II 1D iad A20/A21 IP65 T100 C Ci 15 nf, Li 200 µh, Ui 28 V, Ii 140 ma, Pi 1 W Ex snímače by měli být napájeny EEx napájením Uo < 28 V, Io < 140 ma, Po < 1 W, rozsah dodávky 18 V 28 V, Rt max = (Ut - 12 V) / 0.02 A Teplota média -30 C C Vnější teplota -30 C +60 C, s displejem: -20 C +60 C VÝBĚR SONDY Spolehlivé mikrovlnné měření závisí na správném výběru sond, vlastnostech média a dalších technických podmínkách. Typ sondy Max. měřící dosah (m) Vrchní (t) / spodní (b) (mm) εr = 80 Mrtvá zóna* Vrchní (t) / spodní (b) (mm) εr = 2,4 Procesní spojení Mono kabel Ø 4 mm 1"; 1 1/2 " 24 Mono kabel Ø 8 mm 1 1/2" 300/20 400/100 Mono tyč Ø 8 mm 1" 3 Mono tyč Ø 14 mm 2,1 Dvoj. kabel Ø 4 mm /2 " 150/20 300/100 Dvoj. tyč Ø 8 mm 3 1,8 Coaxial pipe Ø 28 mm 6 0/10 0/100 1"; 1 1/2 " 1,4 Coated cable Ø 6 mm 24 1"; DN40 Triclamp; 300/20 400/100 DN40 Milch, DN50 2,4 Coated rod Ø 12 / 16 mm 3 DN50 * neměřitelné vrchní a spodní části nádrže. Mrtvá zóna spodní části nádrže se zvětšuje s délkou kabelu protizávaží. Min. εr

4 TECHNICKÁ DATA SOND Typ H_K, H_L H_V, H_W Hodnoty Kabel Tyč Tyč Kabel H_R, H_P H_S, H_Z H_N, H_J H_T, H_U H_D, H_E H_A, H_B H_C, H_H Dvoj. kabel Dvoj. tyč Max. měř. dosah 24 m 3 m 6 m 24 m 3 m 6 m Min. měř. dosah ε r =80 / ε r = 2,4 Koaxial 0.3 m / 0.4 m 0.15 m / 0,3 m 0 m Min. ε r média Min. vzd. k objektům Ø 600 mm Ø 200 mm Ø 0 mm Procesní spojení 1 BSP; 1 NPT 1 BSP 11/2 BSP 1 BSP; 1 NPT 11/2 BSP; 11/2 NPT 1 NPT 11/2 NPT Materiál sondy /2 BSP; 11/2 NPT Nom. délka sondy 4 mm 8 mm 14 mm 8 mm 4 mm 8 mm 28 mm Hmotnost 0.12 kg/m 0.4 kg/m 1.2 kg/m 0.4 kg/m 0.24 kg/m 0.8 kg/m 1.3 kg/m Materiál odd. části* PFA, přivařený Na kabelu PTFE-GF25 Rozměry Ø 25x100 mm Ø 40x260 mm Ø 40x80 mm Váha materiálu PTFE Rozměry * pokud je délka více jak 1.5 m, nelze mít oddělené části TECHNICKÁ DATA POTAŽENÝCH SOND Typ H F, H G H X H Y H M H Q H I Hodnoty FEP potažený kabel PFA potaž, tyč Max. měř. dosah 24 m 3 m Min. měř. dosah ε r =80 / ε r = 2,4 0.3 m / 0.4 m Mini ε r medium 2.4 Min. vzd. k objektům Ø 600 mm Procesní spojení 1 BSP; 1 NPT DN 40 Triclamp DN 40 Milch DN 50 PN40 PP potaž, tyč Max teplota C +60 C Váha potahu sondy Materiál potahu FEP PFA PP Nominal. L sondy 6 mm 12 mm 16 mm Materiál sondy PFA PFA PP Váha materiálu Hmotnost 0.16 kg/m 0.5 kg/m 0.6 kg/m Rozměry

5 INSTALACE s = minimální vzdálenost od vnitřních rušivých objektů. Objekty, které jsou paralelně k sondě neruší měření. Mono sonda s > 300 mm h d Dvoj. sonda s > 100 mm t = vrchní mrtvá zóna Koaxial. sonda s = 0 mm b = spodní mrtvá zóna ROZVOD Konektor pro displej Konektor pro měření proud. smyčky U ma, výstup a napájení, HART I 2 3 NASTAVENÍ, NAPROGRAMOVÁNÍ S použitím PC-Star 2 software S použitím SAP-300 S pomocí jednotky SAP-300 můžete snadno a rychle programovat veškeré aplikace. Základní parametry měření a výstup se nastaví v přehledném textovém menu. Výsledky se zobrazí na LCD displeji v číselných hodnotách, nebo v grafu. PC-Star 2 software, který je dodáván k přístroji zdarma, pochází z dílny spol. Windows. Skrze tento program, mohou být nastaveny všechny parametry přístroje. Další přednosti tohoto SW jsou: postupná "echo-mapa", monitoring, záloha dat aj. MicroTREK V SYSTÉMECH S MULTICONTEM Na jednotku MultiCONT se může napojit max. 8 snímačů. Data v digitální podoběl (HART) jsou zpracována, zobrazena a pokud je to nutné, přesunuta přes RS485 komunikaci do PC. Dále je možné programovat jednotku dálkově. HART RS485 MicroTREK V SYSTÉMECH S PC Přístroj může být propojen s PC pomocí modemu HART-RS232. Maximum 15 (ne Ex) přístrojů může být napojedno na PC pomocí HART. Naměřené hodnoty mohou být zobrazeny a programovány. Použitý software: PC-Star 2 konfigurační sw, nebo NIVISION procesní

6 hta1s09c0601b OBJEDNÁVACÍ KÓDY (NE VŠECHNY MOž NOSTI JSOUK DISPOZICI) 2-vodičový naváděný mikrovlnný hladinový snímač MicroTREK H - - * Typ Snímač Snímač + displej Vysokoteplotní snímač Vysokoteplotní snímač + displej Krytí * objednávka se směrnicí Ex by měla končit slovem 'Ex' ** Ex verze není k dostání T B H P Hliník 4 Plast 5** Sonda / Uchycení Koaxial / 1" BSP Koaxial / 1" NPT Koaxial / 11/2" BSP Koaxial / 11/2" NPT Tyč / 1" BSP Tyč / 1" NPT Tyč / 1 1/2 " BSP Tyč / 11/2" NPT Dvoj. tyč / 1 1/2 " BSP Dvoj. tyč / 11/2" NPT 4 mm kabel/ 1" BSP K 4 mm kabel/ 1" NPT L 4 mm kabel/ 11/2" BSP V 4 mm kabel/ 11/2" NPT W 8 mm kabel/ 11/2" BSP N 8 mm kabel/ 11/2" NPT J 4 mm dvoj. kabel / 1 1/2" BSP T 4 mm dvoj. kabel / 1 1/2" NPT U 1" BSP 1" NPT DN 50 / PN 25 DN 40 Triclamp DN 40 Milch PFA potaž. tyč / DN 50 / PN 25 PP potaž. tyč / DN 50 / PN 25 A B C H R P S Z D E F G M X Y Q I Délka Koaxial, Tyč, Dvoj. tyč 0 0 m 0 m m 0,1 m m 0,2 m m 0,3 m m 0,4 m m 0,5 m m 0,6 m 6 0,7 m 7 0,8 m 8 0,9 m 9 Verze s kabelem 0 0 m 0 m m 1 m m 2 m 2 3 m 3 4 m 4 5 m 5 6 m 6 7 m 7 8 m 8 9 m 9 Výstup / Ex 4-20 ma + HART ma + HART / Dust Ex 4-20 ma + HART / EEx ia 6 8 Společnost Nivelco Process Control Co. si rezervuje právo měnit technická data bez předchozího upozornění! Příslušenství SAP-300 Plug-in displej MH02 HART / RS232 modem PCMCIA / RS232 adaptér PC Card / RS232 adaptér NIVELCO PROCESS CONTROL CO. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) FAX: (36-1) sales@nivelco.com
