Transkript

1 T E CH N I C K Á Z P R Á V A 1. Všeobecně Technická zpráva řeší výpočet roční potřeby tepla na vytápění v jednotlivých místnostech objektu Zděná č.p. 33 v Zaječově. Tepelné ztráty místností byly vypočteny dle ČSN pro venkovní výpočtovou teplotu 14 C, krajina oblast č.2. Provoz vytápění je nepřerušovaný s rozdílným denním útlumem, řízený prostorovou nebo ekvitermní regulací a termostatickými ventily. 2. Zdroj tepla Zdrojem tepla je uvažován automatický kotel pro spalování uhlí s vysokou účinností při modulovaném řízení provozu (až 88%) a s využitím zásobníku paliva. Např. BENEKOV C Výpočet A. Sál průměrná vnitřní teplota Tim = 11,1 C viz tabulka SÁL hod dny Suočet teplot C/týdenxhod 1 Po Ut Průměrná hodnota teploty C/týdenxhod 3 St , Ct Průměrná vnitřní teplota C / týden 5 Pa ,1 6 So Suočet teplot C/měsícxhod 7 Ne Po Průměrná hodnota teploty C/měsícxhod 9 Ut , St Průměrná vnitřní teplota C / měsíc 11 Ct ,1 12 Pa So Ne Po Ut St Ct Pa So Ne Po Ut St Ct Pa So Ne Po Ut St

2 Počet denostupňů D se pak vypočte dle vzorce: D = d * (Tim - Tem) d = 242 dní (vytápěcí sezóny) Tim = 11,1 C (průměrná vnitřní teplota) Tem = 3,8 C (střední venkovní teplota v době vytápěcí sezóny) D = 1767 denostupňů Roční potřeba tepla se pak vypočte dle vzorce: Ev = 24.Qc.ε.D/(Ti - Te) [Wh] Qc je výpočtová tepelná ztráta ve W (sál 25kW) ε je opravný součinitel D je počet denostupňů Ti je vnitřní teplota (15 C) Te je vnější výpočtová teplota (-14 C) Určení součinitele ε je možné podle vztahu: ε = ε n*εr*εu*εs*εt= 0,843 součinitel nesoučasnosti εn starší vícepodlažní domy 0,90 RD starší 0,85 moderní bytové domy 0,80 moderní a nízkoenergetické domy 0,75 2

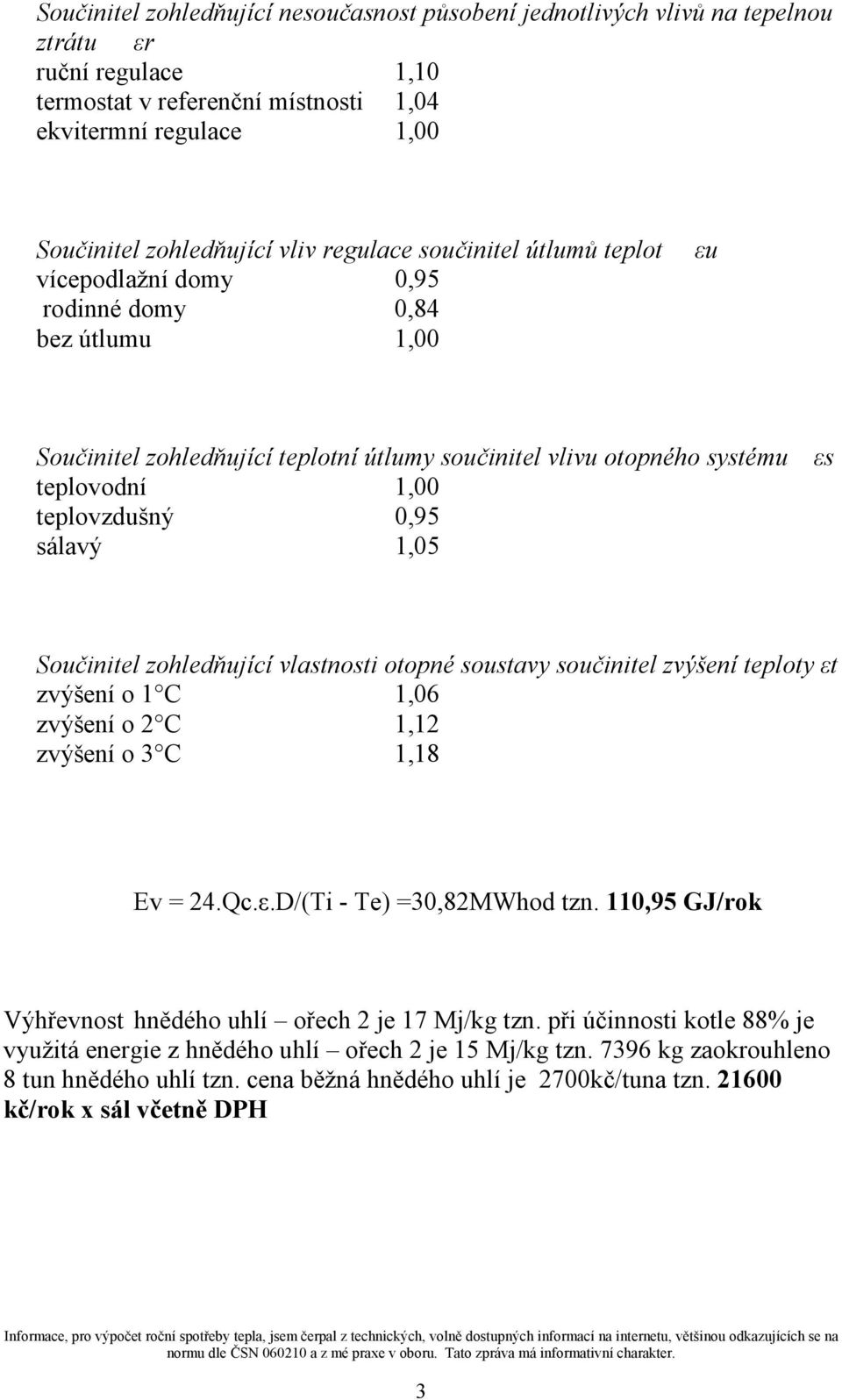

3 Součinitel zohledňující nesoučasnost působení jednotlivých vlivů na tepelnou ztrátu εr ruční regulace 1,10 termostat v referenční místnosti 1,04 ekvitermní regulace 1,00 Součinitel zohledňující vliv regulace součinitel útlumů teplot vícepodlažní domy 0,95 rodinné domy 0,84 bez útlumu 1,00 εu Součinitel zohledňující teplotní útlumy součinitel vlivu otopného systému εs teplovodní 1,00 teplovzdušný 0,95 sálavý 1,05 Součinitel zohledňující vlastnosti otopné soustavy součinitel zvýšení teploty εt zvýšení o 1 C 1,06 zvýšení o 2 C 1,12 zvýšení o 3 C 1,18 Ev = 24.Qc.ε.D/(Ti - Te) =30,82MWhod tzn. 110,95 GJ/rok Výhřevnost hnědého uhlí ořech 2 je 17 Mj/kg tzn. při účinnosti kotle 88% je využitá energie z hnědého uhlí ořech 2 je 15 Mj/kg tzn kg zaokrouhleno 8 tun hnědého uhlí tzn. cena běžná hnědého uhlí je 2700kč/tuna tzn kč/rok x sál včetně DPH 3

4 B. Recepce, šatny, WC, umývárny, posilovna průměrná vnitřní teplota Tim = 13,7 C viz tabulka Recepce, šatny, WC, umývárny, posilovna hod dny Suočet teplot C/týdenxhod 1 Po Ut Průměrná hodnota teploty C/týdenxhod 3 St , Ct Průměrná vnitřní teplota C / týden 5 Pa ,7 6 So Suočet teplot C/měsícxhod 7 Ne Po Průměrná hodnota teploty C/měsícxhod 9 Ut , St Průměrná vnitřní teplota C / měsíc 11 Ct ,7 12 Pa So Ne Po Ut St Ct Pa So Ne Po Ut St Ct Pa So Ne Po Ut St D = 2396 denostupňů Ev = 24.Qc.ε.D/(Ti - Te) =21,72MWhod tzn. 78,19 GJ/rok =6 tun hnědého uhlí tzn. cena běžná hnědého uhlí je 2700kč/tuna tzn kč/rok x ostatní prostory včetně DPH CELKOVÉ NÁKLADY NA VYTÁPĚNÍ, VČETNĚ ZTRÁT A NASTAVENÝCH PARAMETRŮ, KČ/ROK 4
