2 Hayes Disc Brake Seminář Modelový rok 05/06

3 Hayes Disc Brake Seminář Produkty pro 2005 Uvedení El Camino El Camino Technický seminář Otázky a odpovědi Swag Raffle

4 Modelový rok 05/06 NEW V6 & V8 Standard Rotor Nový design 6,7,8 palců Vetší povrch Zvyšuje účinnonst brždení

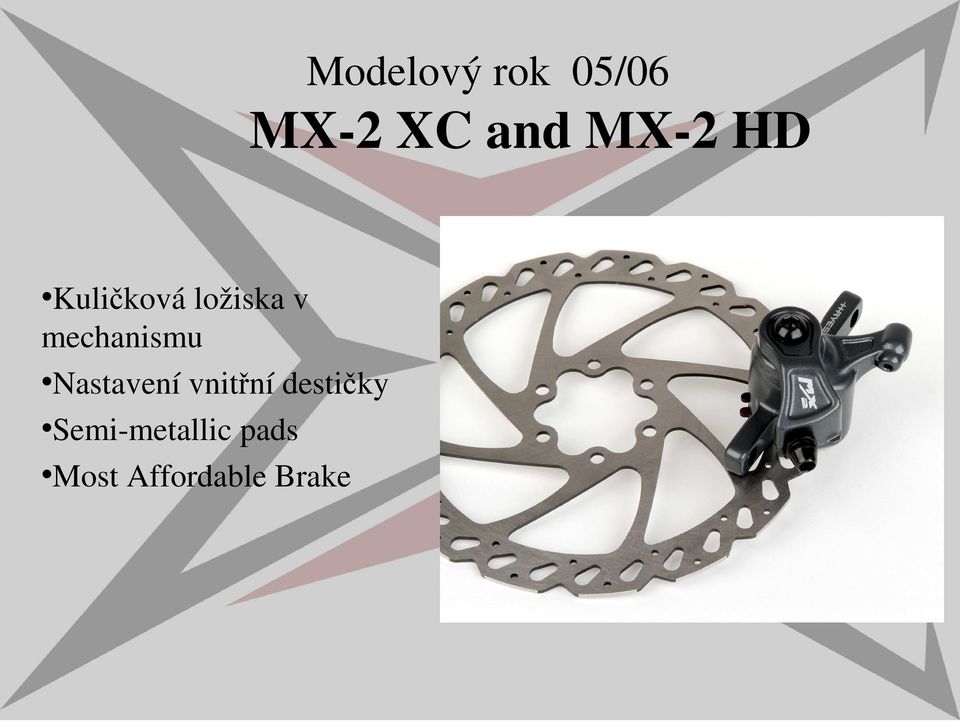

5 Modelový rok 05/06 MX-2 XC and MX-2 HD Kuličková ložiska v mechanismu Nastavení vnitřní destičky Semi-metallic pads Most Affordable Brake

6 Modelový rok 05/06 MX-1 XC and MX-1HD Open back O O 30g lehčí Více nastaveni brzdy Redukuje teplo Snadné nastavení destiček

7 Modelový rok 05/06 Sole NEW OEM Brake 11 Piece clamp M.C. HFX-9 páka Tříprstový design Jedno pístkový brzdič Nastavení vnitřní destičky Semi-metalické destičky

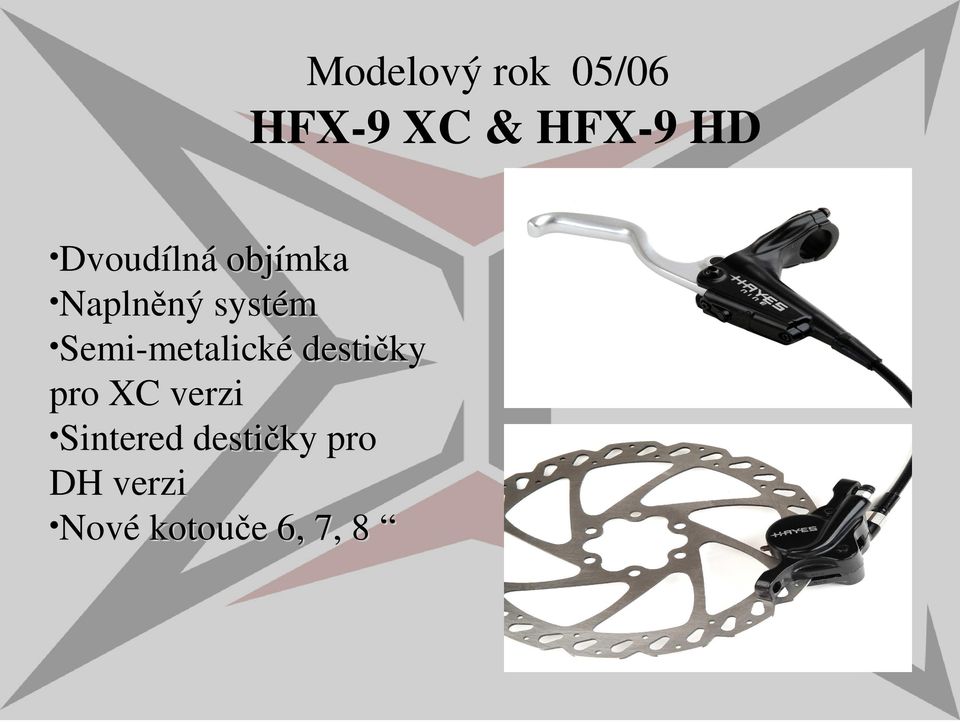

8 Modelový rok 05/06 HFX-9 XC & HFX-9 HD Dvoudílná objímka Naplněný systém Semi-metalické destičky pro XC verzi Sintered destičky pro DH verzi Nové kotouče 6, 7, 8

9 Modelový rok 05/06 HFX-9 Carbon XC Dvoudílná objímka Naplněný systém Semi-metalické destičky Dodává se s Wave kotoučem

10 2 verze: HFX-9 HFX-MAG Laserem vyřezané logo Černá anodizace Robustní Ergonomický tvar Pro FR a DH jezdce Modelový rok 05/06 BFL Lever Blade

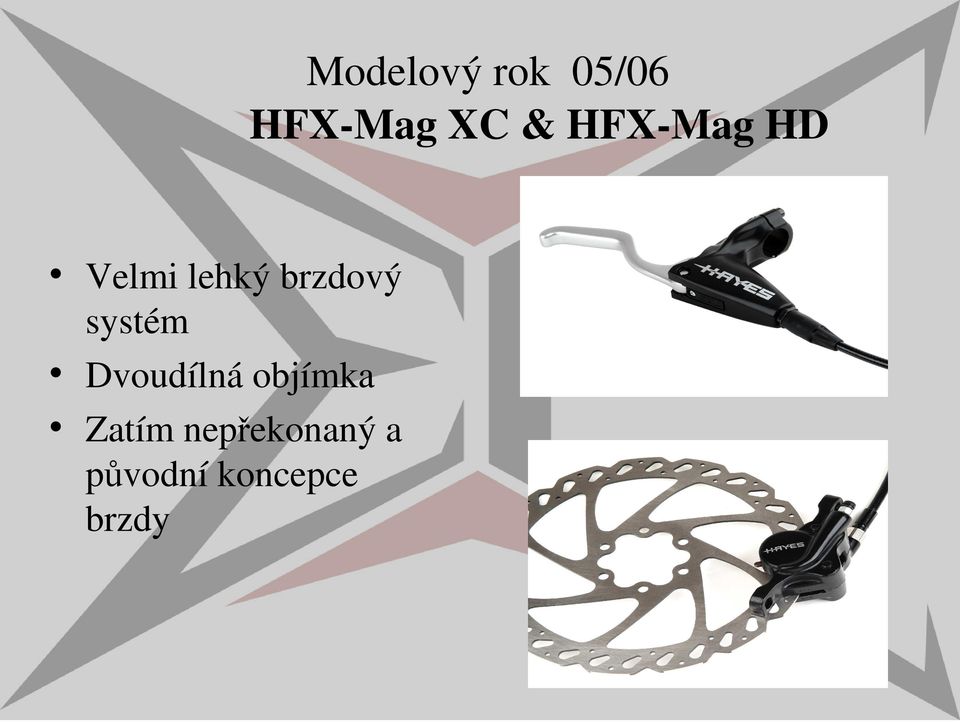

11 Modelový rok 05/06 HFX-Mag XC & HFX-Mag HD Velmi lehký brzdový systém Dvoudílná objímka Zatím nepřekonaný a původní koncepce brzdy

12 Modelový rok 05/06 Hydraulic Small Parts Boxes Dva Small Parts Boxy Box s originalními nahradními dílky Box pro El Camino brzdy Snadné doplňovaní dílků podle kódu

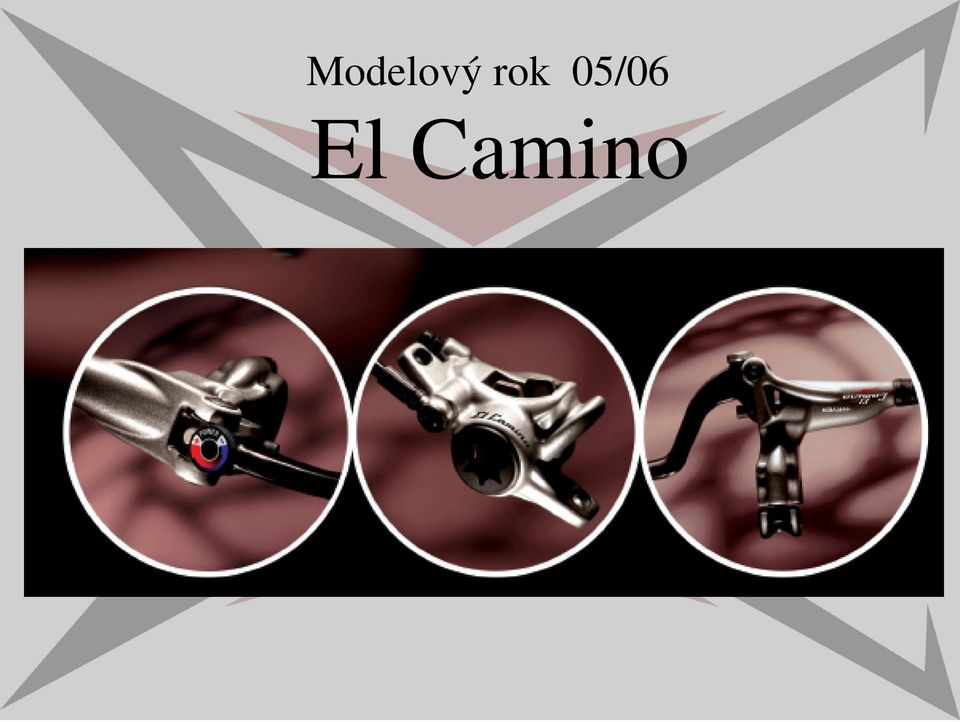

13 Modelový rok 05/06 El Camino

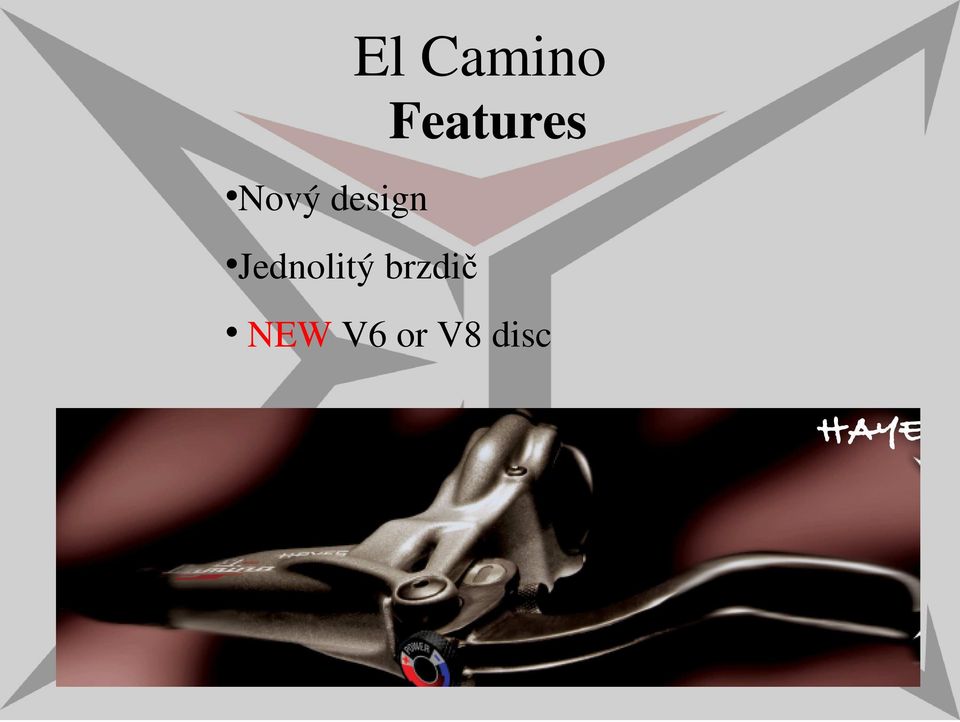

14 El Camino Features Nový design Jednolitý brzdič NEW V6 or V8 disc

15 El Camino Master Cylinder Dvoudílná objímka Kompaktní Design Seřízování brzdné síli přímo na páce Skrytá expanzní nádržka

16 El Camino Master Cylinder Power Adjust Dial Rozsah síly: 15% < HFX-Mag < +10% Snadné nastavení

17 El Camino Master Cylinder Tool-Free Reach Adjuster Tool-Free Reach Adjuster Stout Knurled Knob Inserts into 2.5 Allen adjuster New thread retaining bushings Keeps lever position dialed

18 El Camino Brzdová pála Skrytá reservoir Reservoir skrytý v páce Snadné plění Kompaktní design Snižuje celkovou hmotnost

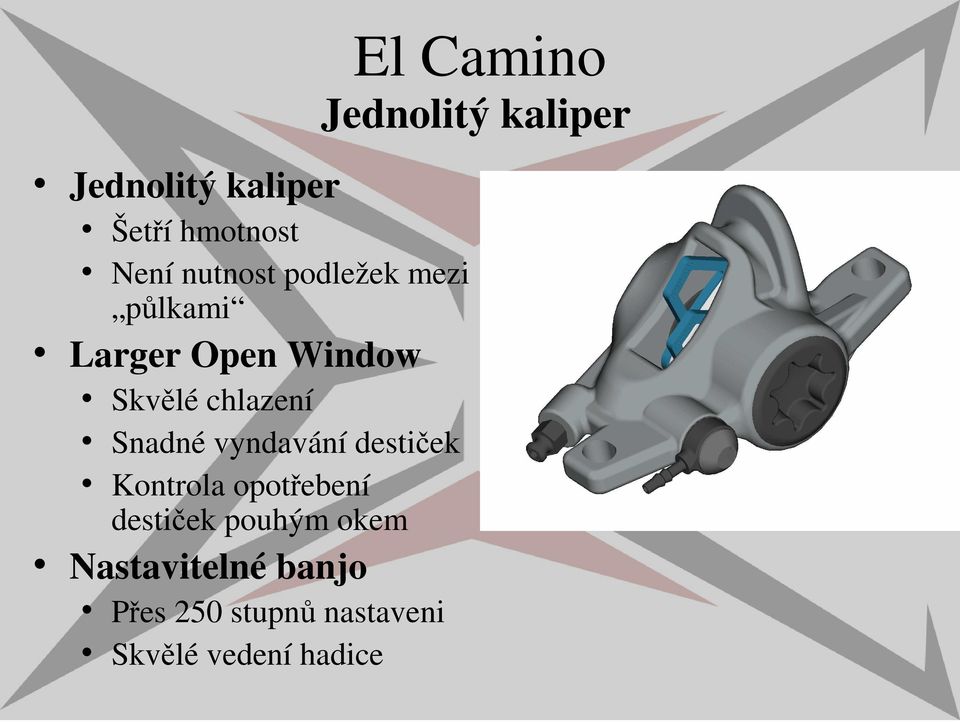

19 Jednolitý kaliper Šetří hmotnost Není nutnost podležek mezi půlkami Larger Open Window Skvělé chlazení Snadné vyndavání destiček Kontrola opotřebení destiček pouhým okem Nastavitelné banjo Přes 250 stupnů nastaveni Skvělé vedení hadice El Camino Jednolitý kaliper

20 El Camino Technický Seminář Odvzdušňování Servis brzdiče Servis páky

21 Odvzdušňování El-Camino

22 Pozice kola

23 Pozice páky

24 Povolte šroubek a připojte odvzdušňovací sadu

25 Vyndejte destičky

26 Zatlačte pístky dovnitř

27 Připojte nádobku a povolte odvzdušňovací šroubek.

28 Pro perfektní odvzdušnění mačkejte a uvolňujte nádobku s kapalinou

29 Mačkejte páčku a nechte ji samovolně vrátit zpět.

30 Kapalinu protlačujte dokud nezmizi vzduchové bubliny

31 Utáhněte odvzdušňov ací šroubek

32 Vložte destičky

33 Odpojte odvzdušnňovací sadu a zašroubujte

34 Servis Brzdiče

35 Vyndejte destičky

36 Vyšroubujte šroub držící banjo

37 Zkontrolujte těsnění

38 Bore Plug Tool Vyšroubujte Bore Plug.

39 Vyndejte vnějsí pístek

40 Vyndejte vnitřní pístek.

41 Vyčistěte všechny díly

42 Vložte těsnění

43 Potřete pístky brzdovou kapalinou

44 Vložte pístky

45 Vložte NOVÉ těsnění

46 Bore Plug Tool Zašroubujte Bore plug

47 Zašroubujte Banjo

48 Vložte destišky

49 Servis páky

50 Připojení/odpojení hadice

51 Složení páky

52 Vyšroubujte..

53 Vyndejte těsnění

54 Vyndejte štelování páky

55 Sundejte z pushrodu podložku

56 Zašroubujte push rod

57

58 Zkontrolujte všechny díly.

59 Pozice páky

60 Odstraňte závlačku na pushrodu.

61 Vyndejte pístek i s pružinou.

62 Vyndejte a očistěte díly

63 Vraťte pístek a pružinu do páky

64 Zajistěte push rod závlačkou

65 Install adjuster bushing and thread retaining bushings.

66 Zašroubujte Push rod.

67 Vložte těsnění okolo páčky

68 Zašroubujte

69

70 Našroubujte štelovaní páky

71 Reservoir Cap a expanzní nádobka

72 Vyšroubujte T10 reservoir cap šroubky

73 Vyndejte reservoir cap.

74 Vyndejte expanzní nádobku

75 Očistěte a prohlídněte zkontrolujte díly

76 Vložte expanzní nádobku

77 Vložte reservoir cap

78 Zašroubujte (T10)

79 Stane se..
