1 Návod k obsluze počítačové sestavy ASTRA

2 Blahopřejeme Vám k zakoupení počítačové sestavy ASTRA. Doufáme, že budete s provedením a výkonem Vašeho nového PC ASTRA při práci s ním spokojeni. OBSAH 1. Provozní podmínky 2. Vybalení 3. Popis počítačové sestavy 4. Popis skříně počítače 5. Kompletace počítačové sestavy 2

3 PROVOZNÍ PODMÍNKY Pozor!!! Napájecí napětí zařízení je uvedeno na zadní straně PC, popřípadě monitoru. Připojte zařízení výhradně do zásuvky s předepsaným napětím. Chraňte přístroj před vlhkostí a prašností, abyste zabránili požáru nebo úrazu elektrickým proudem. Dbejte, aby zásuvka pro připojení byla co nejblíže zařízení a lehce přístupná. Dbejte, aby počítačová sestava nepřišla do styku s žádnými druhy kapalin. Nepoužívejte počítačovou sestavu za těchto podmínek : - při extrémně vysokých a nízkých teplotách ( doporučená teplota je C ) - při extrémně vysoké a nízké vlhkosti vzduchu ( doporučená relativní vlhkost vzduchu je 20-80% ) - v prostorách s vysokou koncentrací prachu a v prostorách, kde se koncentrují chemické páry - v místech, kde by byla počítačová sestava vystavena vibracím. Zajistěte, aby nebyl zamezen přístup k větrání počítače. Pokud nebudete počítačovou sestavu delší dobu používat, odpojte ji od el. sítě. VYBALENÍ Počítačovou sestavu vybalte a ihned zkontrolujte, zda nechybí nebo není poškozená některá část počítačové sestavy ASTRA (vlastní skříň PC, monitor, klávesnice, myš, propojovací a napájecí kabely,reproduktory..). Pokud je některá část počítačové sestavy poškozena nebo chybí, reklamujte závadu bez prodlení u dodavatele. Pro případnou reklamaci uschovejte reklamační list a originální obaly, abyste mohli počítačovou sestavu bezpečně přepravovat. POPIS POČÍTAČOVÉ SESTAVY ASTRA počítač (dále PC) tower nebo desktop monitor klávesnice myš případně reproduktory 3

4 Počítačová sestava v provedení TOWER Počítačová sestava v provedení DESKTOP 4

5 Popis skříně počítače Zpředu : Tlačítko vypnutí a zapnutí Tlačítko reset Kontrolka signalizace - zapnutí zdroje PC - práce HDD Mechanika FDD 3,5 - tlačítko vyjmutí diskety - kontrola práce FDD Případně jiná zálohovací zařízení - a:drive LS interní ZIP - interní JAZ CD-ROM mechanika - tlačítko ovládání - kontrolka práce CD-ROM - konektor připojení Pohled na PC zepředu 5

6 Zezadu : Zásuvka pro připojení do el. sítě (případně zásuvka pro napájení monitoru) Konektory : porty - 2x sériové - 1x paralelní pro připojení klávesnice DIN, PS/2 nebo USB (u formátu ATX) VGA signál případně : - AUDIO signál (pokud je zvuková karta) - LAN signál (pokud je síťová karta) - telefonní signál (pokud je interní fax-modem) - USB Pohled na PC zezadu 6

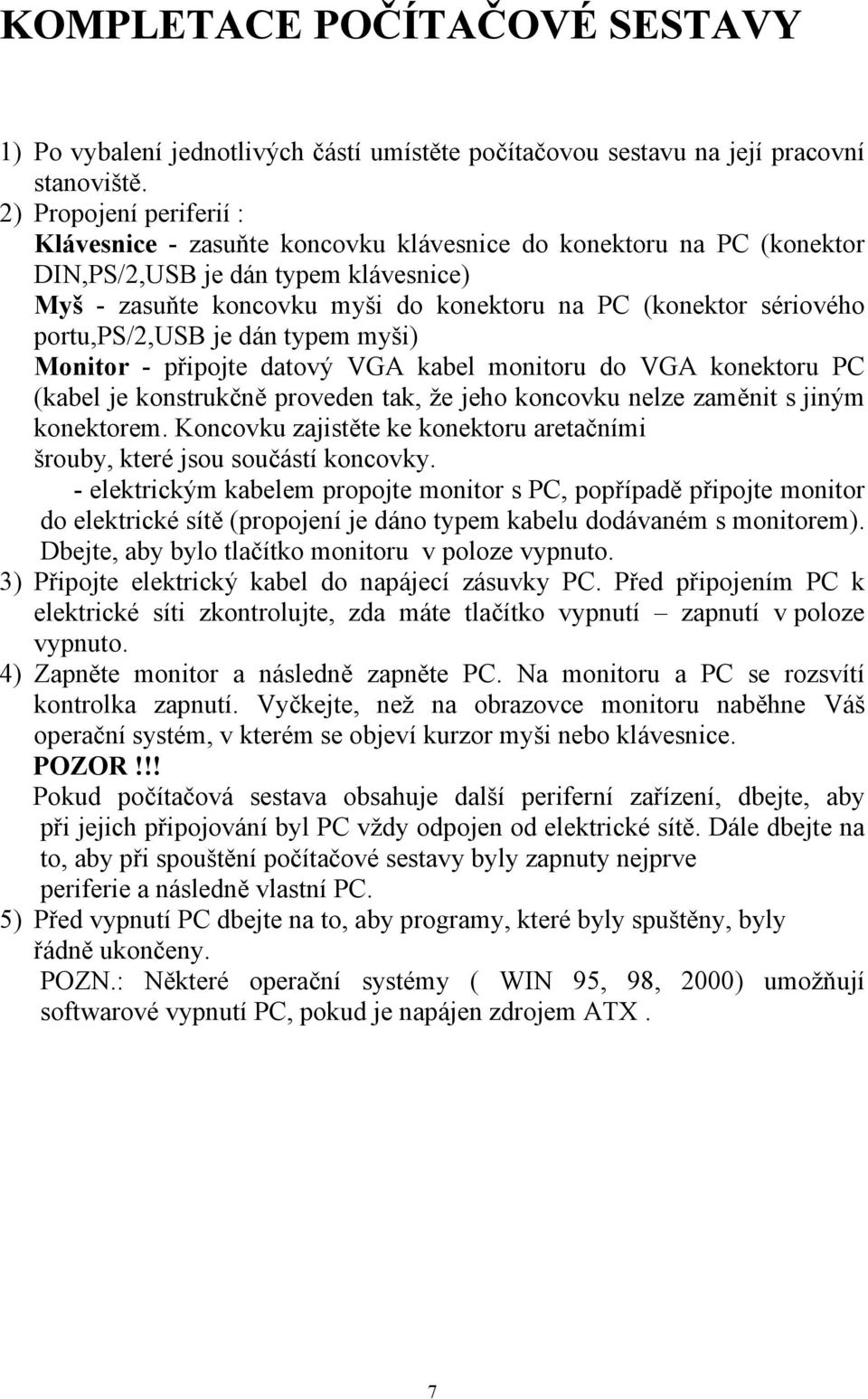

7 KOMPLETACE POČÍTAČOVÉ SESTAVY 1) Po vybalení jednotlivých částí umístěte počítačovou sestavu na její pracovní stanoviště. 2) Propojení periferií : Klávesnice - zasuňte koncovku klávesnice do konektoru na PC (konektor DIN,PS/2,USB je dán typem klávesnice) Myš - zasuňte koncovku myši do konektoru na PC (konektor sériového portu,ps/2,usb je dán typem myši) Monitor - připojte datový VGA kabel monitoru do VGA konektoru PC (kabel je konstrukčně proveden tak, že jeho koncovku nelze zaměnit s jiným konektorem. Koncovku zajistěte ke konektoru aretačními šrouby, které jsou součástí koncovky. - elektrickým kabelem propojte monitor s PC, popřípadě připojte monitor do elektrické sítě (propojení je dáno typem kabelu dodávaném s monitorem). Dbejte, aby bylo tlačítko monitoru v poloze vypnuto. 3) Připojte elektrický kabel do napájecí zásuvky PC. Před připojením PC k elektrické síti zkontrolujte, zda máte tlačítko vypnutí zapnutí v poloze vypnuto. 4) Zapněte monitor a následně zapněte PC. Na monitoru a PC se rozsvítí kontrolka zapnutí. Vyčkejte, než na obrazovce monitoru naběhne Váš operační systém, v kterém se objeví kurzor myši nebo klávesnice. POZOR!!! Pokud počítačová sestava obsahuje další periferní zařízení, dbejte, aby při jejich připojování byl PC vždy odpojen od elektrické sítě. Dále dbejte na to, aby při spouštění počítačové sestavy byly zapnuty nejprve periferie a následně vlastní PC. 5) Před vypnutí PC dbejte na to, aby programy, které byly spuštěny, byly řádně ukončeny. POZN.: Některé operační systémy ( WIN 95, 98, 2000) umožňují softwarové vypnutí PC, pokud je napájen zdrojem ATX. 7

8 Zpracoval: ABI spol. s r.o. Velkoobchodní prodej komponent výpočetní techniky. Velkoobchodní prodej periferních zařízení a doplňků. Velkoobchodní a maloobchodní prodej počítačových sestav značky ASTRA. ABI spol. s r.o. Pujmanové Praha 4 Mail: prodej@abi.cz 8
