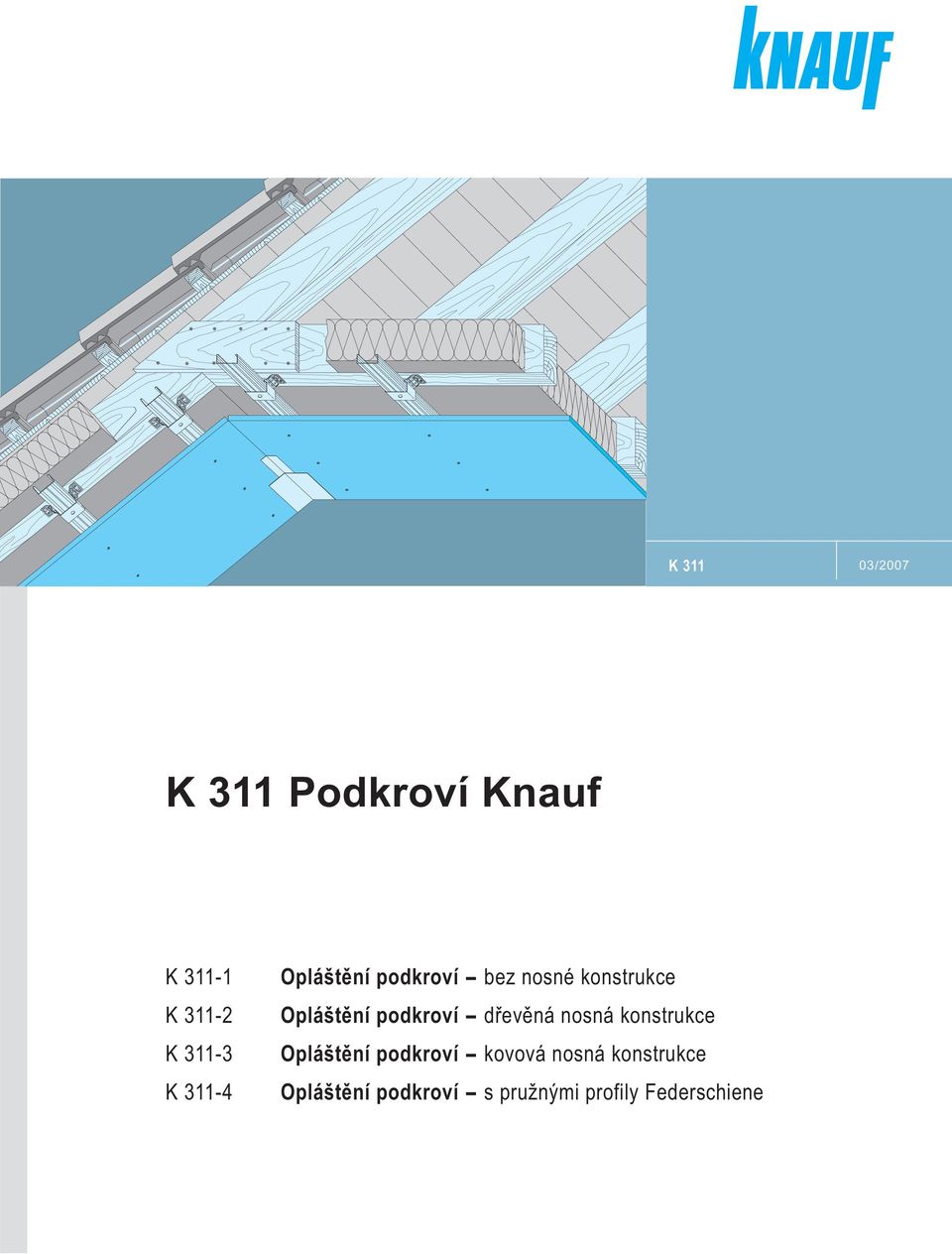

1 K /2007 K 311 Podkroví Knuf K 3111 K 3112 K 3113 K 3114 Opláštění podkroví ez nosné konstrukce Opláštění podkroví dřevěná nosná konstrukce Opláštění podkroví kovová nosná konstrukce Opláštění podkroví s pružnými profily Federschiene

2 Zákldy dimenzování nosné konstrukce 1. Stnovení hmotnosti opláštění podkroví / podhledu v závislosti n tloušťce opláštění V závislosti n zvolené tloušťce opláštění v (os x) odečtěte v průsečíku se zkreslenou úhlopříčkou n ose Y plošnou hmornost opláštění podkroví/podhledu včetně spodní konstrukce v kg/m 2. Ztížení [kg/m2] [kg/m2] Hmotnost opláštění podkroví / podhledu y < p < p , ,5 12, ,5 tloušťk opláštění (2x 12,5) (18+15) (18+18) (25+12,5) x [] 2. Přídvná ztížení Přídvná ztížení, vyvolná izolčními mteriály, jejichž použití si vyžádlo splnění požárních jiných předpisů (mx. 0,05 kn/m = 5kg/m 2 ), zvyšují celkovou plošnou hmotnost spodní konstrukce/opláštění podkroví je nutno s nimi počítt při stnovení třídy ztížení. Průsečík s uhlopříčkou stnovený podle odu 1 musí ýt posunut o velikost přídvné plošné hmotnosti ve směru osy Y (nhoru). 3. Stnovené třídy ztížení N zákldě celkové plošné hmotnosti opláštění podkroví/podhledu určené v odech 1 2 je nutno stnovit příslušnou třídu ztížení (kg/m 2 ). 4. Dimenzování spodní konstrukce V závislosti n poždvcích n požární odolnost třídu ztížení vycházejí rozteče pro spodní konstrukci: c ez požární odolnosti 1) požární odolnost zdol 2) vzdálenosti závěsů / upevňovcích prvků vzdálenosti hlvních profilů / ltí (zvěšených) c podle požárnětechnických poždvků viz ktlog: Ochrn stveních konstrukcí před požárem systémy Knuf dle ČSN EN vzdálenosti montážních profilů / ltí (pod deskou) 1) podle přípustného opláštění 2) podle požárnětechnických poždvků viz ktlog: Ochrn stveních konstrukcí před požárem systémy Knuf dle ČSN EN 2 zprvidl se používá závěs s únosností 0,25 kn (25 kg), při třídě ztížení > 0,30 kn/m závěs 0,40 kn (40 kg)

3 Závěsná technik, tříd ztížení / zvěšování profilů Připevňovcí klip pro CD 60x27 Připevnění n dřevěné trámy 2x Knuf TN 3,5x35 neo 2x Knuf FN 5,1x35 výšk zvěšení: (připevňovcí klip + CD 60x27) možnost vyrovnání nerovnosti do 20 Ankerfix závěs 170 Rychlozávěs pro CD 60x pro dřevěnou podkonstrukci ltě Připevnění n dřevěné trámy Knuf šrouy s plochou hlvou FN 5,1x35 zvěšeno n drát s okem Přímý závěs pro CD 60x27 / dřevěné ltě 50 x Připevnění n dřevěné trámy 2x Knuf TN 3,5x35 neo 1x Knuf FN 5,1x35 Přímý závěs podle potřené montážní výšky příslušně odstřihnout neo ohnout 60 / 50 Nonius závěs Noniuszávěsspodní díl pro CD 60x27 Při celkovém ztížení stropu 0,4 kn/m²: přišrouujte spojku k CD 60x27 šrouy do plechu LN 3,5x9 n CD 60x27 zvěšení n Noniuszávěsspodní díl Nonius závlčku Připevnění n dřevěné trámy Knuf šrouy s plochou hlvou FN 5,1x35 Kotevní úhelník pro CD 60x27 Křížová spojk pro CD 60x27 při montáží ohnout před montáží ohnout 3

4 Technická dt Zvěšení Podkonstrukce Opláštění v připevňovcí klip přímý závěs krokvový závěs170 nonius závěs min. min. Rychlo závěs n dřevo ltě / profil x h výšk spol. Fireord neo msivní desk msivní desk (2x12,5) 12, , , ,5 K3111 ez podkonstrukce K3112 do x30 50x x K do 100 do x x x27 54 K3114 Pružná kolejnice 60x27 27 Příkld výpočtu výšky K 3113 s přímým závěsem (100 ), montážní profil (27 ) opláštění (12,5 ) = 139,5, celková výšk podhledu je potom přiližně 140. Odstupy profilů tloušťky opláštění oložení šikmin podhledů Tloušťky opláštění Mximální vzdálenosti hlvních / montážních profilů ez požární odolnosti s požární odolností 12,5 / 2x12, *) vzdálenosti profilů viz ktlog: Ochrn stveních konstrukcí před požárem systémy Knuf dle ČSN EN *) 800 u přímého upevnění n krokve / trámy podle K Odstupy profilů tloušťky opláštění předszená stěn Tloušťky opláštění Mximální vzdálenosti hlvních / montážních profilů ez požární odolnosti s požární odolností 12,5 / 2x12, vzdálenosti profilů viz ktlog: Ochrn stveních konstrukcí před požárem systémy Knuf dle ČSN EN 4 Dlší údje nleznete v osttních technických listech D 11 Knuf Podhledy / W 61 Knuf předszené stěny

5 K 31 Podkroví Akustik: Index vzduchové neprůzvučnosti v podélném směru R L,W,R Příkldy použítí Detily řešení podélné vzduchové neprůzvučnosti Vážená vzduchová neprůzvučnost lortorní hodnoty při plnoplošném položení minerální izolce tl. 100 (podle DIN 4901) Opláštění R L,w,R v db Opláštění střešního pláště neo stropní konstrukce 1x 12,5 53 eze spáry průěžný podhled 2x 12,5 54 se spárou podhled je v npojení n příčku připojen přes spáru 1x 12,5 55 2x 12,5 57 Přerušení podhledu příčkou se záklopem z dřevěných fošen neo desek minimálně jednoduché opláštění 12,5 65 ez záklopu S požární odolností pole mezi krokvemi je vyplněno deskmi Knuf 5

6 Akustik: výpočtové hodnoty stupně vzduchové neprůzvučnosti R W,R (lortorní hodnoty) Sklon střechy Uvedené kustické hodnoty pltí pro sklon střechy 87. U horizontálně vestvěných střech (0) se zlepší hodnot vzduchové neprůzvučnosti o 6 db. Pro jiné sklony střech lze provést lineární interpolci. Z toho vychází následující tulk: Sklon střechy Zlepšení v db Systém Střech s dřevěnými krokvemi / opláštěním dřevotřískovými deskmi / neo lťováním střešní krytinou z pálených neo etonových tšek. Opláštění Izolční vrstv Akustik Přídvná izolční vrstv z vláknitého mteriálu tloušťky d > 4cm zlepšuje hodnotu vzduchové neprůzvučnosti o min. 1 db Tloušťk Mteriál Tloušťk Mteriál R w,r db K 3111 Opláštění podkroví Knuf ez nosné konstrukce 20 Knuf Pneelpltte Mssivní desky Minerální izolce 25 Knuf msivnídesky 39 K 3112 Opláštění podkroví Knuf s dřevěnou nosnou konstrukcí 12,5 41 Knuf desky 160 Minerální izolce 2x 12,5 42 Knuf 12,5 160 Polystyren desky 32 6

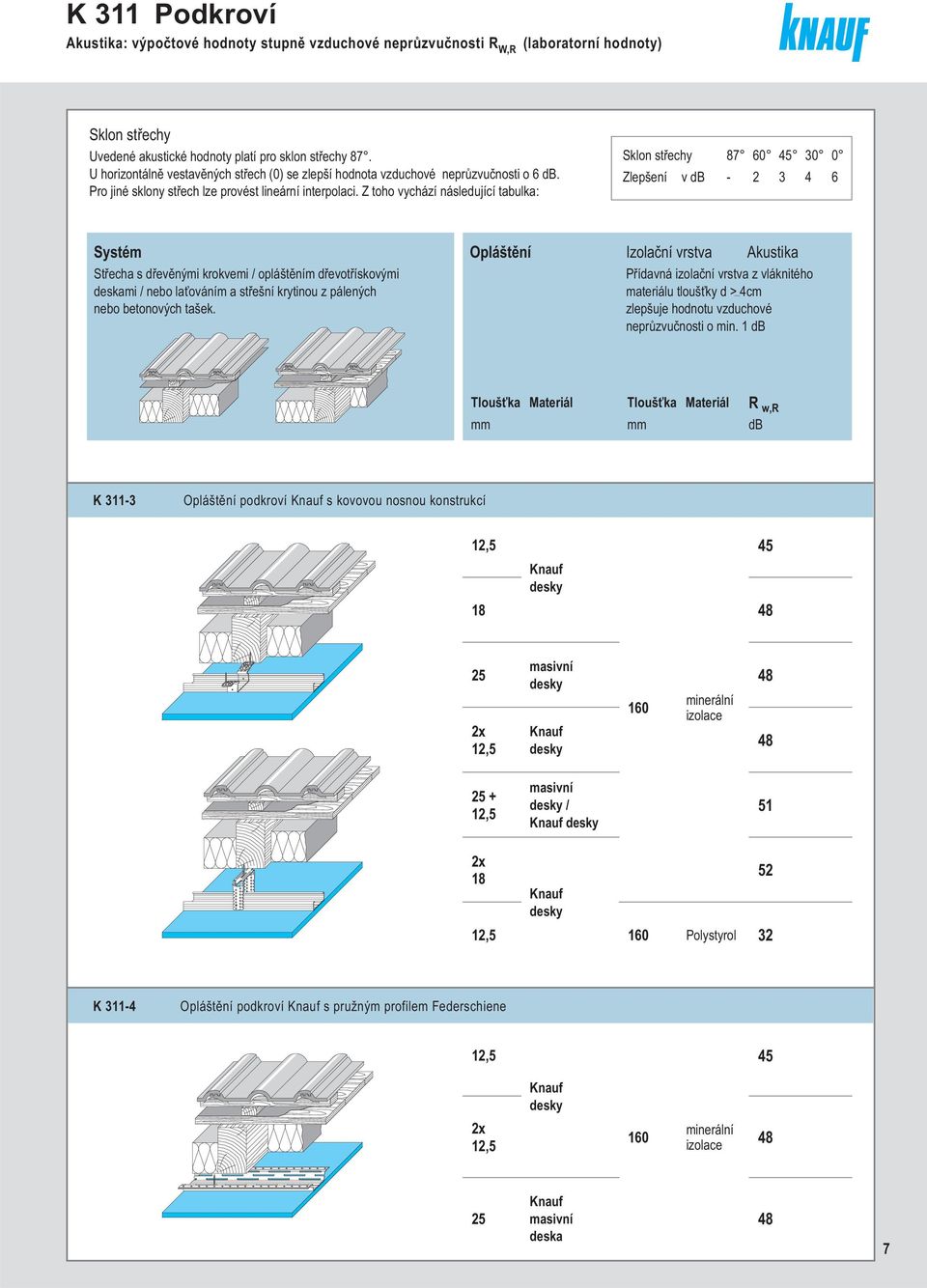

7 Akustik: výpočtové hodnoty stupně vzduchové neprůzvučnosti R W,R (lortorní hodnoty) Sklon střechy Uvedené kustické hodnoty pltí pro sklon střechy 87. U horizontálně vestvěných střech (0) se zlepší hodnot vzduchové neprůzvučnosti o 6 db. Pro jiné sklony střech lze provést lineární interpolci. Z toho vychází následující tulk: Sklon střechy Zlepšení v db Systém Střech s dřevěnými krokvemi / opláštěním dřevotřískovými deskmi / neo lťováním střešní krytinou z pálených neo etonových tšek. Opláštění Izolční vrstv Akustik Přídvná izolční vrstv z vláknitého mteriálu tloušťky d > 4cm zlepšuje hodnotu vzduchové neprůzvučnosti o min. 1 db Tloušťk Mteriál Tloušťk Mteriál R w,r db K 3113 Opláštění podkroví Knuf s kovovou nosnou konstrukcí 12,5 18 Knuf desky x 12,5 msivní desky Knuf desky 160 minerální izolce ,5 msivní desky / Knuf desky 51 2x 18 12,5 Knuf desky 160 Polystyrol K 3114 Opláštění podkroví Knuf s pružným profilem Federschiene 12,5 45 Knuf desky 2x 12,5 160 minerální izolce Knuf msivní desk 48 7

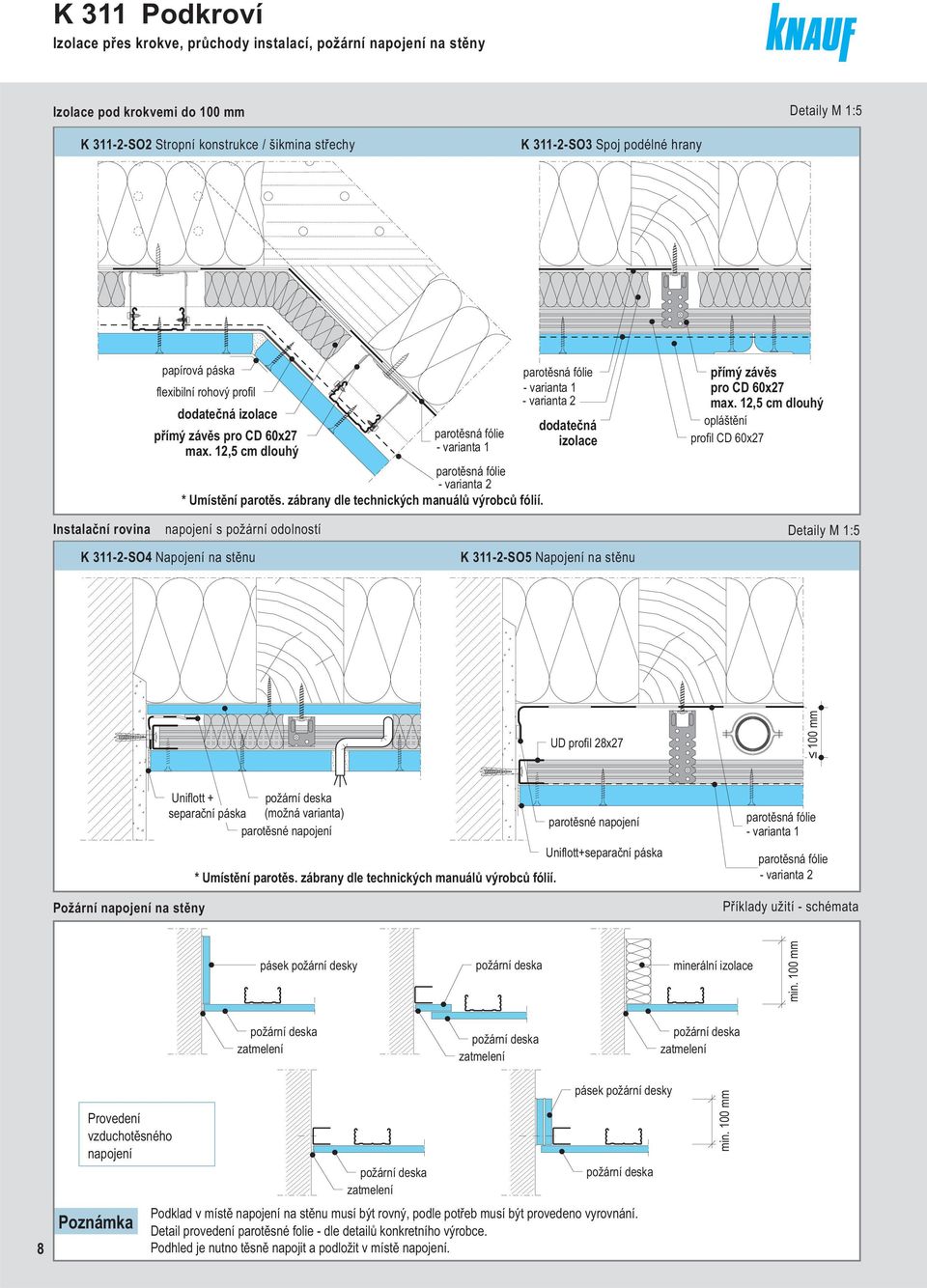

8 Izolce přes krokve, průchody instlcí, požární npojení n stěny Izolce pod krokvemi do 100 Detily M 1:5 K 3112SO2 Stropní konstrukce / šikmin střechy K 3112SO3 Spoj podélné hrny ppírová pásk flexiilní rohový profil dodtečná izolce přímý závěs pro CD 60x27 mx. 12,5 cm dlouhý protěsná fólie vrint 1 protěsná fólie vrint 2 * Umístění protěs. zárny dle technických mnuálů výroců fólií. protěsná fólie vrint 1 vrint 2 dodtečná izolce přímý závěs pro CD 60x27 mx. 12,5 cm dlouhý opláštění profil CD 60x27 Instlční rovin npojení s požární odolností K 3112SO4 Npojení n stěnu K 3112SO5 Npojení n stěnu Detily M 1:5 UD profil 28x Uniflott + požární desk seprční pásk (možná vrint) protěsné npojení protěsné npojení Uniflott+seprční pásk * Umístění protěs. zárny dle technických mnuálů výroců fólií. Požární npojení n stěny protěsná fólie vrint 1 protěsná fólie vrint 2 Příkldy užití schémt pásek požární desky požární desk minerální izolce min. 100 požární desk ztmelení požární desk ztmelení požární desk ztmelení 8 pásek požární desky Provedení vzduchotěsného npojení požární desk požární desk ztmelení Podkld v místě npojení n stěnu musí ýt rovný, podle potře musí ýt provedeno vyrovnání. Detil provedení protěsné folie dle detilů konkretního výroce. Podhled je nutno těsně npojit podložit v místě npojení. Poznámk min. 100

9 Opláštění ez nosné konstrukce Okldová desk je přímo upevněn Vzdálenost upevňovcích odů Vzdálenost upevňovcích odů Spoj podélné hrny K 3111SO3 SDK desk šířk desek 630 K 3111SO4 Msivní desk šířk desek 630 Opláštění Vzdálenosti Položení Půdní druh W 115VM1 tloušťk Řezný spoj npříč desek ndezdívk Okldová desk Msivní desk 20, šířk desky 625 Směr montáže Pokud trámy neleží v rovině, je nutno vyrovnt výškový rozdíl Čelní spoj provedený jko letmý spoj K 3111SO1 Spoje n čelních hrnách podloženo ltí K 3111SO5 Schem pokládání Ppírová ndáž K 3111SO1 Spoje n čelních hrnách podloženo profilem 50 c. 750 Ppírová ndáž Poznámk Pokud spoje čelních strn neleží n trámech, musí ýt podloženy ltěmi (50 x 30 ), neo CD 60 x 27. Podložení musí přeshovt o více než 50 pod sousední desky musí ýt s nimi spojeno šrouy. 9

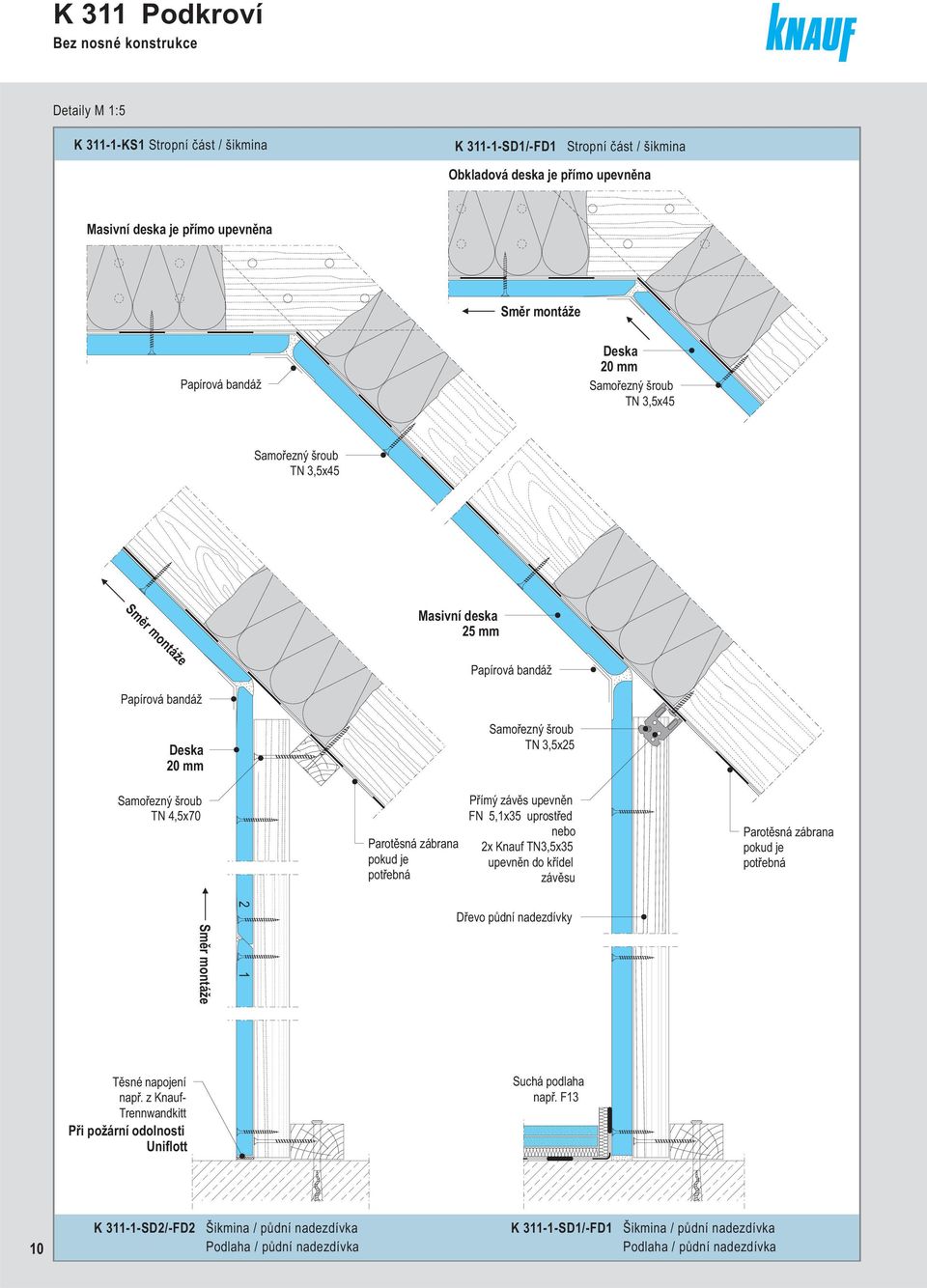

10 Bez nosné konstrukce Detily M 1:5 K 3111KS1 Stropní část / šikmin K 3111SD1/FD1 Stropní část / šikmin Okldová desk je přímo upevněn Msivní desk je přímo upevněn Směr montáže Ppírová ndáž Desk 20 Smořezný šrou TN 3,5x45 Smořezný šrou TN 3,5x45 Směr montáže Msivní desk 25 Ppírová ndáž Ppírová ndáž Desk 20 Smořezný šrou TN 3,5x25 Smořezný šrou TN 4,5x70 Protěsná zárn pokud je potřená Přímý závěs upevněn FN 5,1x35 uprostřed neo 2x Knuf TN3,5x35 upevněn do křídel závěsu Protěsná zárn pokud je potřená Směr montáže 2 1 Dřevo půdní ndezdívky Těsné npojení npř. z Knuf Trennwndkitt Při požární odolnosti Uniflott Suchá podlh npř. F13 10 K 3111SD2/FD2 Šikmin / půdní ndezdívk Podlh / půdní ndezdívk K 3111SD1/FD1 Šikmin / půdní ndezdívk Podlh / půdní ndezdívk

11 Dřevěná nosná konstrukce Připevnění n dřevěné ltě odstup připevňovcích odů odstup ltí Mximální odstupy ltí Pro nosné ltě (50x30 ) rozměry v Pouze montážní ltě (50x30 ) rozměry v Osová vzdálenost nosných ltí c Vzdálenost závěsů / upevňovcích prvků Tříd ztížení kg/m² do 15 do 30 (viz. str. 2) do 50 1) Osová vzdálenost montážních ltí (záklop v příčném směru) Vzdálenosti závěsů / upevňovcích prvků Tříd ztížení kg/m² (viz str. 2) do 15 do 30 do 50 1) ) ) ) Použití závěsů třídy ztížení 40 kg 2) Nepltí pro osovou vzdálenost nosných ltí 800 1) Použití závěsů třídy nosnosti 40 kg Osové vzdálenosti montážních ltí viz. str. 4 Při poždvku požární odolnosti Osové vzdálenosti montážních ltí, resp. druh opláštění podle požárního ktlogu Knuf Poznámk N zvláštní ojednávku může ýt spodní konstrukce dimenzován pro jiné ztížení. 11

12 Dřevěná nosná konstrukce Detily M 1:5 K 3112KS1 Stropní část / šikmin K 3112KS2 Stropní část / šikmin Montážní lť s přímým závěsem Montážní lť je přímo upevněn Ppírová ndáž Montážní lť Rychlošrou Knuf TN 4,5x70 Přímý závěs pro dřevěné ltě upevnit šrouy s plochou hlvou FN 5,1x35 uprostřed, neo rychlošrouy Knuf 2x TN 3,5x35 do křidélek závěsu Smořezný rychlošrou TN 3,5x25 Opláštění Směr montáže Rychlošrou TN Ppírová ndáž Ppírová ndáž Okldová desk 20 neo msivní desk 25 Směr montáže 2 1 Rychlošrou TN 3,5x25 Přímý závěs s Knuf FN 5,1x35 Protěsná zárn neo vrint 1 2x Knuf TN 3,5x35 do křidélek závěsu Protěsná zárn vrint 2 Umístění protěs. zárny * dle technických mnuálů výroců fólií. Dřevo půdní ndezdívky Protěsná zárn / pokud je zpotřeí vrint 1 Těsné npojení npř. z Knuf Trenwndkitt Při požární odolnosti Uniflott Suchá podlh npř. F14 12 K 3112SD2/FD2 Šikmin / půdní ndezdívk Podlh / půdní ndezdívk K 3112SD1/FD1 Šikmin / půdní ndezdívk Podlh / půdní ndezdívk

13 Kovová nosná konstrukce Připevnění n dřevěné ltě Vzdálenost závěsů / upevňovcích prvků Odstup montáž. profilů Mximální vzdálenosti nosné konstrukce Pro nosné mont. profily Osová vzdálenost nosných profilů c Vzdálenost závěsů / upev. prvků Tříd ztížení kg/m² (viz str. 2) do 15 do 30 do 50 rozměry v 1) Pouze montážní profily Osová vzdálenost Vzdálenost závěsů / upev. prvků mont. profilů Tříd ztížení kg/m² (viz str. 2) do 15 do 30 do 50 rozměry v 1) ) ) 700 1) Použít závěs třídy nosnosti 40 kg Mont. profil s upevňovcím klipem 15 kg rozměry v ) 750 Osová vzdálenost mont. profilů Vzdálenost závěsů / upev. prvků Tříd ztížení kg/m² (viz str. 2) do 15 do 30 do 50 1) 1) Použití závěsů třídy ztížení 40 kg 2) Nepltí pro osovou vzdálenost nosných profilů 800 Osové vzdálenosti montážních ltí viz. str. 4 Při poždvku požární odolnosti Osové vzdálenosti montážních ltí, resp. druh opláštění podle požárního ktlogu Knuf ) Použití závěsů třídy ztížení 40 kg 13

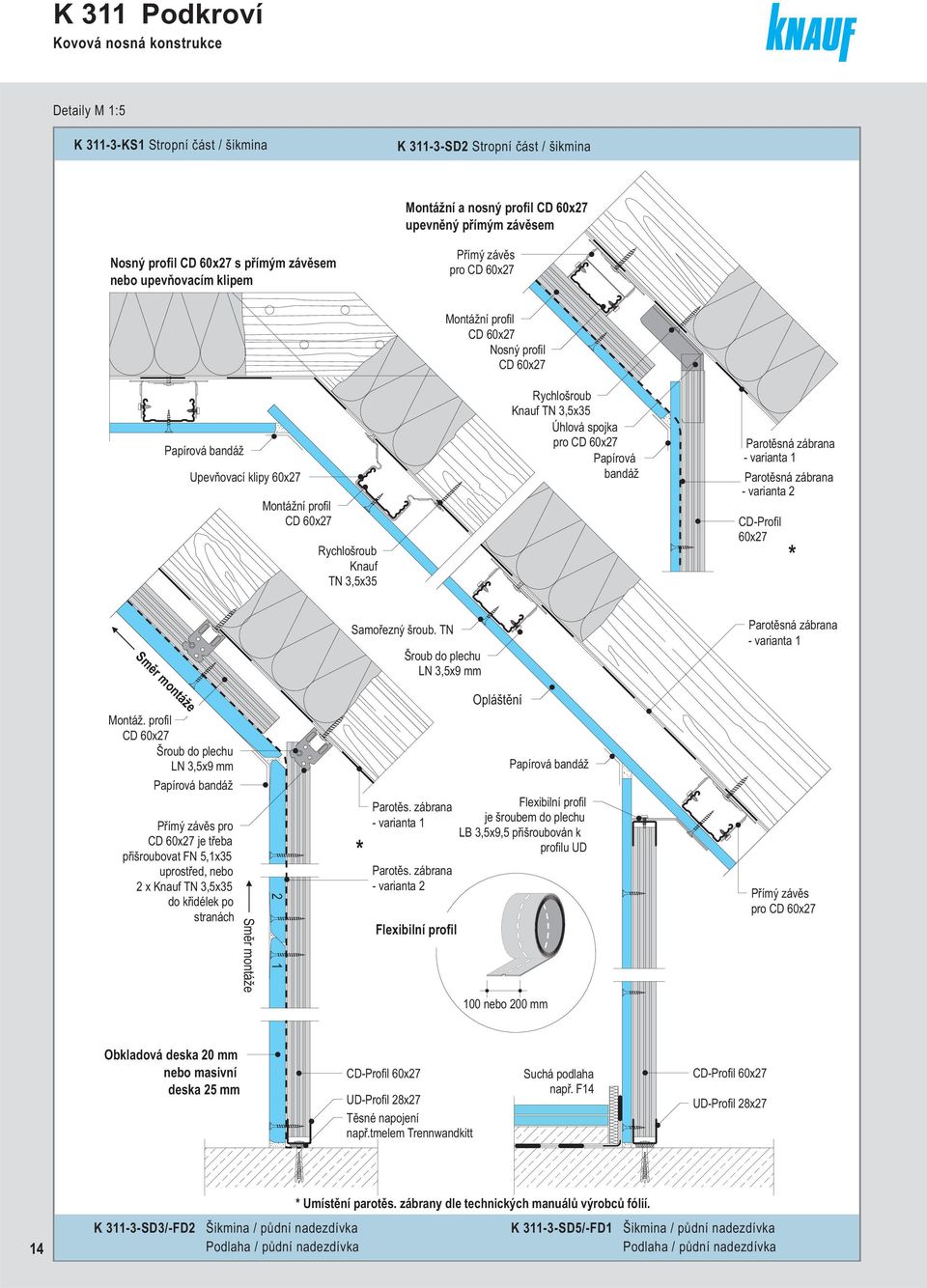

14 Kovová nosná konstrukce Detily M 1:5 K 3113KS1 Stropní část / šikmin K 3113SD2 Stropní část / šikmin Montážní nosný profil CD 60x27 upevněný přímým závěsem Nosný profil CD 60x27 s přímým závěsem neo upevňovcím klipem Přímý závěs pro CD 60x27 Ppírová ndáž Upevňovcí klipy 60x27 Montážní profil CD 60x27 Rychlošrou Knuf TN 3,5x35 Montážní profil CD 60x27 Nosný profil CD 60x27 Rychlošrou Knuf TN 3,5x35 Úhlová spojk pro CD 60x27 Ppírová ndáž Protěsná zárn vrint 1 Protěsná zárn vrint 2 CDProfil 60x27 * Smořezný šrou. TN Šrou do plechu LN 3,5x9 Protěsná zárn vrint 1 Směr montáže Opláštění Montáž. profil CD 60x27 Šrou do plechu LN 3,5x9 Ppírová ndáž Přímý závěs pro CD 60x27 je tře přišrouovt FN 5,1x35 uprostřed, neo 2 x Knuf TN 3,5x35 do křidélek po strnách Směr montáže 2 1 * Protěs. zárn vrint 1 Protěs. zárn vrint 2 Flexiilní profil Ppírová ndáž Flexiilní profil je šrouem do plechu LB 3,5x9,5 přišrouován k profilu UD Přímý závěs pro CD 60x neo 200 Okldová desk 20 neo msivní desk 25 CDProfil 60x27 UDProfil 28x27 Těsné npojení npř.tmelem Trennwndkitt Suchá podlh npř. F14 CDProfil 60x27 UDProfil 28x27 14 K 3113SD3/FD2 Šikmin / půdní ndezdívk Podlh / půdní ndezdívk * Umístění protěs. zárny dle technických mnuálů výroců fólií. K 3113SD5/FD1 Šikmin / půdní ndezdívk Podlh / půdní ndezdívk

15 Kovová nosná konstrukce s pružnými profily Připevnění n dřevěné ltě Vzdálenost upevňovcích Osová rozteč pružných profilů odů profilů Mximální vzdálenosti pruž. profilů rozměry v Spoje desek Osová vzdálenost profilů (v příčném směru) Vzdál. upevňovcích odů Tříd ztížení kg/m² (str. 2) K 3114SO1 Spoj čelních hrn Spojky pružných profilů jsou zvěšeny n hlvách šrouů K 3114SO1 Spoj podélných hrn vzdál Ppírová ndáž Detily M 1:5 K 3114D1 Npojení n zeď UDProfil 28x27 připevněn přes folii Pružný profil 60x27 Upevnění n krov šrouy 2x Knuf TN 3,5x35 Uniflott Pružný profil + sepr. pásk 60x27 Upevňovcí prvky vhodné pro dný podkld Protěs. zárn / pokud je zpotřeí Dlší npojení n zeď pro zjištění pož. odolnosti viz str. 8 15

16 Pružné profily Federschiene Detily M 1:5 K 3114KS1 Stropní část / šikmin K 3114KS2 Stropní část / šikmin Protěsná fólie vrint 1 Pružný profil Federschiene Ppírová ndáž Ppírová ndáž Okldová desk 20 neo msivní stvení desk Profil Federschiene Rychlošrou Knuf TN 3,5x35 Krokve musí mít dosttečnou šířku c. 100 Opláštění Protěsná fólie vrint 1 Rychlošrou TN Protěsná zárn / je li potřená Profil Federschiene Opláštění Ppírová ndáž Rychlošrou TN Upevňovcí prvek vhodný pro podkld Rychlošrou TN Profil Federschiene Zdivo půdní ndezdívky Opláštění K 3114SD2 Šikmin / půdní ndezdívk Podlh / půdní ndezdívk Upevňovcí prvky vhodné pro podkld Umístění protěs. zárny * dle technických mnuálů výroců fólií. Suchá podlh npř. F13 16 K 3114SD1/FD1 Šikmin / půdní ndezdívk Podlh / půdní ndezdívk

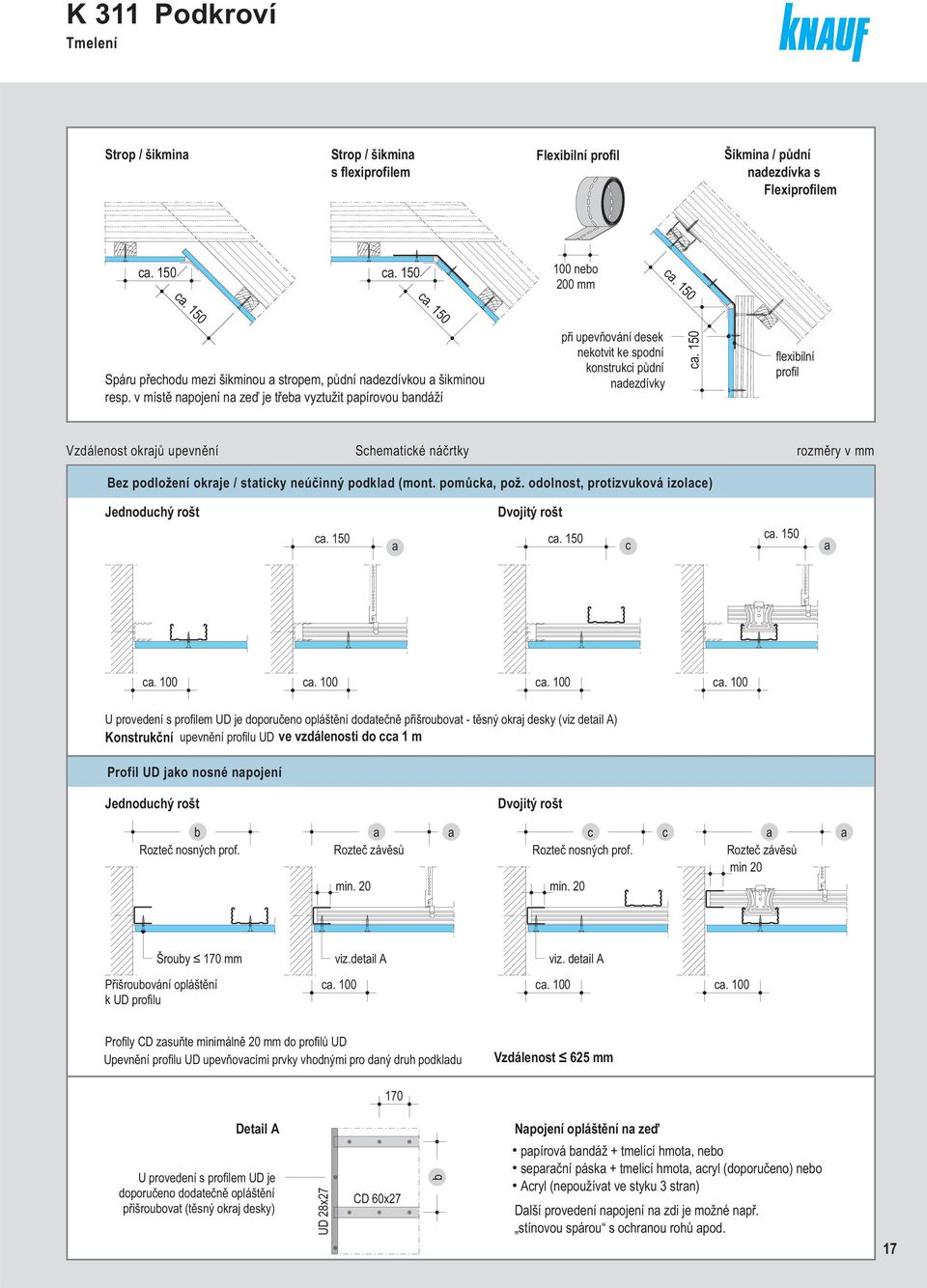

17 Tmelení Strop / šikmin Strop / šikmin s flexiprofilem Flexiilní profil Šikmin / půdní ndezdívk s Flexiprofilem c. 150 c. 150 c. 150 c neo 200 c. 150 Spáru přechodu mezi šikminou stropem, půdní ndezdívkou šikminou resp. v místě npojení n zeď je tře vyztužit ppírovou ndáží při upevňování desek nekotvit ke spodní konstrukci půdní ndezdívky c. 150 flexiilní profil Vzdálenost okrjů upevnění Schemtické náčrtky rozměry v Bez podložení okrje / stticky neúčinný podkld (mont. pomůck, pož. odolnost, protizvuková izolce) Jednoduchý rošt c. 150 Dvojitý rošt c. 150 c c. 150 c. 100 c. 100 c. 100 c. 100 U provedení s profilem UD je doporučeno opláštění dodtečně přišrouovt těsný okrj desky (viz detil A) Konstrukční upevnění profilu UD ve vzdálenosti do cc 1 m Profil UD jko nosné npojení Jednoduchý rošt Dvojitý rošt Rozteč nosných prof. Rozteč závěsů min. 20 c Rozteč nosných prof. min. 20 c Rozteč závěsů min 20 Šrouy 170 viz.detil A viz. detil A Přišrouování opláštění k UD profilu c. 100 c. 100 c. 100 Profily CD zsuňte minimálně 20 do profilů UD Upevnění profilu UD upevňovcími prvky vhodnými pro dný druh podkldu Vzdálenost Detil A U provedení s profilem UD je doporučeno dodtečně opláštění přišrouovt (těsný okrj desky) UD 28x27 CD 60x27 Npojení opláštění n zeď ppírová ndáž + tmelící hmot, neo seprční pásk + tmelicí hmot, cryl (doporučeno) neo Acryl (nepoužívt ve styku 3 strn) Dlší provedení npojení n zdi je možné npř. stínovou spárou s ochrnou rohů pod. 17

18 Spotře mteriálu pro vyrné příkldy Spotře mteriálu 1 m 2 stropu eze ztrát prořezu Uvedená množství počítná z plochy stropu 10x10=100m 2 Oznčení jedn. Množství jko prům. hodnot K3111 K3112 K3113 K3114 Mteriál ne Knuf = oznčen kurzivou Npojení n zeď (podložení při zjištění pož. odolnosti) Pásy desek Knuf m² 0,04 0,04 + Knuf tmelící hmot kg n. B. n. B. UDProfil 28x27x0,6; 3 m dlouhý m 0,4 0,4 0,4 0,4 Upevňovcí prvky vhodné pro dný podkld npř.stropní hřey Knuf do železoetonu Ks 0,7 0,7 0,7 0,7 Spodní konstrukce Knuf šrou s plochou hlvou FN 5,1 x 35 Ks 3,0 1,9 2 Upevňovcí klipy pro CD 60x27 neo Ks 1,5 Přímý závěs pro CD 60x27 1,9 Ks 2x šrou do plechu LN 3,5 x 9 (přišrouovný k profilu CD) 3,8 neo Závěs Ankerfix pro CD 60x27 Ks 1,9 neo Horní část noniového závěsu Závlčk Spodní díl noniového závěsu pro CD 60x27 Ks 1,9 1,9 1,9 2x šrou do plechu LN 3,5 x 9 (přišrouovný k profilu CD) CDProfil 60x27x0,6; 4 m dlouhý Spojk profilů CD Křížová spojk pro CD 60x27 resp. Úhlová spojk pro CD 60x27 2x Knuf smořezný šrou TN 3,5 x 35 (upevnění pružného profilu) Ks 4,6 Pružný profil Federschiene 60x27x0,6; 4 m dlouhý m Schemtický nákres 2,1 Spojk pro pružné profily Federschiene Ks 0,4 Knuf smořezný šrou TN 4,5 x 70 (Upevnění nosné ltě) Ks 1,9 Nosná lť 50x30 m 2,1 Minerální vln Desky Knuf (viz níže) Spojení šrouy (upevnění desek Knuf) Knuf Smořezné šrouy TN 3,5 x 25 TN 3,5 x 35 TN 3,5 x 45 Tmelení Seprční pásk (role 50 m) Knuf Uniflott pro ruční tmelení: 25 kg pytel resp. 5 kg pytel Ppírová ndáž n spáry (role 23m/75m/150m) Flexiilní rohový profil (100/200 ) m Ks Ks m² m² Ks m kg m n. B. 0,4 0,5 0,5 2,1 0,4 2,1 0,4 n. B. n. B. n. B Knuf Jointfiller Super při strojním tmelení, 20 kg pytel kg 0,4 0, TN 3,5 x ,4 0,3 0,45 0,4 0,3 0,45 0,4 0,35 0,5 0,4 0,6 0,45 3,4 0,7 2,7 5,4 2 0,4 0,9 0,45 1 0,4 0,5 0,45 m n. B. n. B. n. B. n. B. n. B. n. B. Trennwndkitt 550 ml Ks n. B. n. B. n. B. n. B. n. B. n. B n. B. = podle potřey 18 Vzhledem k rozdílným možnostem provedení systémů, yl použit tto kriteri pro zjištění množství mteriálu Osová vzdálenost montážních profilů / ltí *) Tříd ztížení kg/m² K Pouze montážní profil K Desky Knuf 12,5 K ez spodní knstrukce WHITE/GREEN resp. RED/RED GREEN Msivní desky 25 do 15 kg Vzdál upev. prvků: 1500 (ez letmého spoje) do 50 kg K do 15 kg Pouze montážní lť Knuf Pltten 12,5 K 3113 WHITE/GREEN resp. RED/RED GREEN Vzdál. závěsů / upevn. prvků 1200 do 30 kg 4 Pouze montážní profil Desky Knuf WHITE/GREEN resp. RED/RED GREEN Vzdál. závěsů: 1200 K 3114 do 30 kg 6 white, red, green Nosný montážní profil Knuf Pltten ,5 RED/RED GREEN Vzdál. závěsů 0,4 kn: 700 Vzdál. nosných prof.: 800 Pružné profily Federschiene Msivní desky 25 RED/RED GREEN Upevnění Federschiene: 950

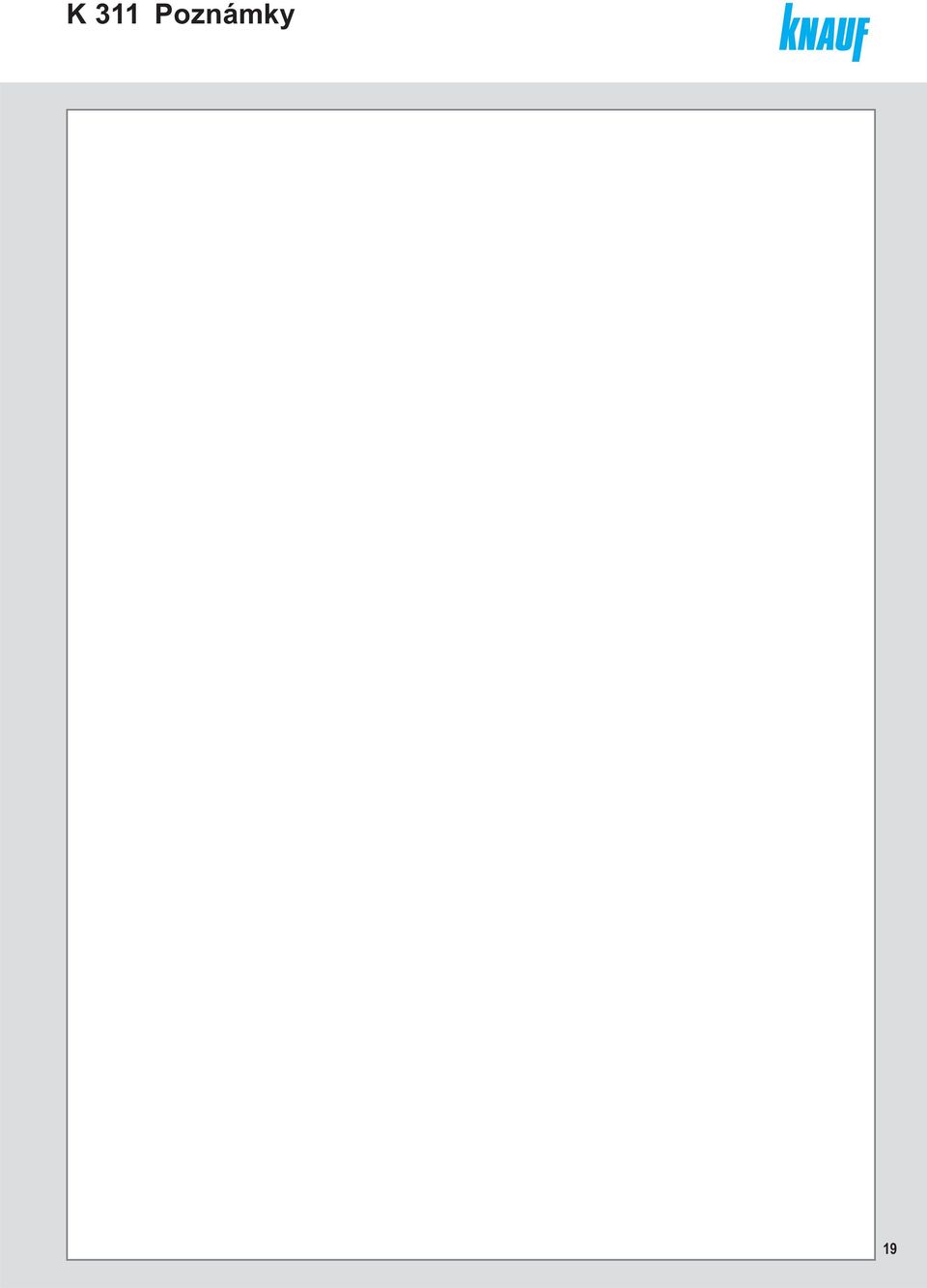

19 K 311 Poznámky 19

20 Konstrukce montáž Prcovní postup Opláštění z desek Knuf je upevněno přímo (K3111), dřevěnou spodní konstrukcí z nosných ltí (K3112) neo kovovou spodní konstrukcí z nosných montážních profilů (K3113), resp. pružných profilů Federschine (K3114) n hmlky resp. kleštiny, krokve neo oční zeď / půdní ndezdívku. Montáž Spodní konstrukce Spodní konstrukci zvěste přímými závěsy (K3111,2), upevňovcími klipy neo závěsy Ankerfix (K3113) popřípdě upevněte přímo (K311 1,K3114) n dřevěné krokve, neo hmlky Upevnění n nosnou část stropu z jiných mteriálů: použít upevňovcí prvky vhodné pro stvení mteriály. Upevňovcí vzdálenosti závěsů viz tulky K3112, K3113, K3114. Zvěsit nosné ltě (K3112) přímými závěsy, nosné montážní profily (K3113) s přímými závěsy, upevňovcími klipy, závěsy Ankerfix 170 vyrovnt je do roviny. Spojení nosný/montážní profil (K3113) kotevními úhelníky, neo křížovými spojkmi. Osové vzdálenosti ltí / profilů jsou uvedeny v tulkách K3111, K3112, K3113, K3114. Použitím ochrnných desek Knuf L Vit lze dosáhnout účinného odstínění vysokofrekvenčních elektromgnetických polí nízkofrekvenčních střídvých polí. V přípdě, že oční délk je větší než cc. 15 m ploch stropu je podsttně zúžen (npř. výstupky), je nutno vytvořit diltční spáry. Opláštění Uložte desky Knuf ve směru kolmém ke krokvím / hmálkům (K3111), nosným ltím (K311 2,3), resp. k pružným prvkům Federschinen (K3114). Příčné spáry přesdit minimálně o 400 desky nšrouovt n krokve/hmálky (K3111), popřípdě k nosným ltím/profilům (K3112,3). Desky šrouovt od středu neo od rohu (okrjů), y se předešlo vnesení npětí do desek. Desky se při šrouování pevně přitisknou ke konstrukci. Vzdálenost smořezných šrouů n stropech šikmých částech stropu mx. 170, n očních zdech / půdní ndezdívce mx Při montáži vícevrstvého opláštění lze šrouy pro upevnění první vrstvy rozmístit v trojnásoně větší roztečí, pokud ude druhá vrstv nmontován ve stejný den. Diltční spáry v hrué stvě musí ýt dodrženy i v okldu. Npojení n stvení dílce, jejichž jedn strn je součástí ovodové stěny, musí ýt vzduchotěsně utěsněno. Technik spárování Bez výztužných pásek n spáry použijte pro ruční tmelení Uniflott, při použití ndáže je vhodné pro ruční tmelení použít Fugenfuller Leicht, neo pro strojní tmelení je určen Jointfiller Super. Hlvy šrouů rovněž ztmelit. U dvojitého opláštění ztmelit též spáry první vrstvy. Doporučení: Spáry mezi řeznými hrnmi n pohledové strně okldu je tře ndážovt výztužnou páskou ez ohledu n druh použtého tmelu. Z konstrukčních důvodů je nutno vždy použít n přechodech ( strop/ šikmá část stropu resp. šikmin / půdní ndezdívk) ndáž n spáry, která musí ýt vytmelen. Spáry vytmelte, ž když neočekáváte větší ojemové změny desek, npř. vlivem změn vlhkosti neo teploty. Při tmelení nesmí teplot podkldu klesnout pod cc. 5 C. Druhy rychlošrouů Knuf pro upevnění desek n dřevěnou kovovou spodní konstrukci Desky tloušťk do N dřevěné spodní konstrukci N kovové spodní konstrukci do 15 TN 3,5 x 35 TN 3,5 x ž 25 TN 3,5 x 45 TN 3,5 x 35 2 x 12,5 TN 3,5 x 35 + TN 3,5 x 45 TN 3,5 x 25 + TN 3,5 x TN 3,5 x 45 + TN 3,5 x 55 TN 3,5 x 35 + TN 3,5 x 45 2 x 18 / ,5 TN 3,5 x 45 + TN 3,5 x 55 TN 3,5 x 35 + TN 3,5 x 55 Povrchová úprv Před nátěrem, neo provedením povrchové úprvy je tře sádrokrtonové desky optřit penetrčním nátěrem. Penetrční nátěr musí ýt zvolen s ohledem n použitou nátěrovou hmotu / povrchovou úprvu je ezpodmínečně nutné se řídit směrnicemi pro zprcování od dodvtele výroku. Sádrokrtonové desky lze optřit následujícícími povrchovými úprvmi: Nátěry: Omyvtelné otěruvzdorné polymerové disperzní rvy, nátěrové hmoty s vícerevným efektem, olejové rvy, mtné lky, lkydové rvy, polymerové rvy, polyuretnové lky (PUR)epoxidové lky (EP) v závislosti n použití poždvcích. Tpety: Ppírové, textilní plstové tpety. Smějí ýt používány pouze lepidl n ázi metylcelulozy.po tpetování ppírovými tpetmi se skelnými vlákny zjistěte dosttečné větrání, y tpety vyschly. Vápenné rvy, rvy n ázi vodního skl silikátové rvy nejsou vhodné pro povrchovou úprvu podkldu ze sádrokrtonových desek. Disperzní silikátové rvy lze použít, pokud jsou doporučeny výrocem rev jestliže je přesně dodržován návod pro jejich použití. N plochách ze sádrokrtonových desek, které yly delší dou vystveny půsoení světl ez povrchové úprvy, mohou nátěrem prorážet látky způsoující zežloutnutí. Z tohoto důvodu doporučujeme provést zkušení nátěr přes několik desek včetně ntmelených míst. Spolehlivě lze zránit prorážení látek způsoujících zežloutnutí pouze použitím zvláštních penetrčních nátěrů info@knuf.cz CZ/07/07 Konstrukční, sttické stveněfyzikální vlstnosti systémů Knuf mohou ýt dosženy pouze v přípdě, že jsou používány systémové výroky Knuf neo výroky výslovně doporučené společností Knuf. Ústředí Knuf Prh, Prh 9 Kely, Mldooleslvská 949, PSČ Telefon: Právo technické změny vyhrzeno. Pltí vždy ktuální vydání. Nše záruk se vzthuje pouze n ezchyné vlstnosti nšich výroků. Konstrukční, sttické stveněfyzikální vlstnosti systému Knuf mohou ýt dosženy pouze v přípdě, že jsou používány systémové výroky Knuf, neo výroky výslovně doporučené společností Knuf. Údje o spotřeě, množství provedení vycházejí z prxe, proto nemohou ýt ez dlších úprv používány v odlišných podmínkách. Všechn práv vyhrzen. Změny, přetisk fotomechnická reprodukce, i částečná, podléhá výslovnému souhlsu firmy Knuf.
